Предохранитель-выключатель-разъединитель горизонтальный, ПВР 3-полюсный, 400А(AC21), тип вставок Nh3, винтовые зажимы с крепеж.головками, IP30 SRP-30-3-400 IEK

Тарифная цена:

«>(История цены)
9791,27  RUB

/шт

Дата	Цена
25.04.2021	9791,27 RUB
12.04.2020	9573,08 RUB
17. 03.2020	9117,22 RUB
25.02.2020	8288,38 RUB
10.10.2019	8288,38 RUB
08. 09.2019	8046,97 RUB
12.07.2019	8046,97 RUB
16.04.2018	5719,24 RUB
16. 05.2016	5719,24 RUB
13.05.2016	5322,19 RUB

Предохранители-выключатели-разъединители с функцией защиты ARS – комплексные поставки

Общая информация

Планочные предохранители-выключатели-разъединители серии ARS (далее по тексту ППВР серии ARS) предназначены для включения/выключения нагрузки, защиты от коротких замыканий и перегрузок электрических цепей напряжением до 690 В частотой 50, 60 Гц при токах до 630 А.

Область применения

• Аппараты защиты в распределительных шкафах низкого напряжения трансформаторных подстанций;
• Аппаратов защиты питающих или отходящих кабельных линий;
• Выключателя нагрузки, главного рубильника.

Условия эксплуатации

• Температура окружающей среды (по ГОСТ 16708-77) от минус 40 С до плюс 55 С, атмосфера типа II по ГОСТ 15150-69;
• Высота над уровнем моря не более 2000 м;
• ППВР серии ARS должны эксплуатироваться в закрытых помещениях с окружающей средой, не содержащей пыли, агрессивных газов и паров;
• ППВР могут устанавливаться снаружи помещений в корпусах (шкафах) со степенью защиты IP 34 и выше;
• Рабочее положение в пространстве — вертикальное;
• Режим работы — продолжительный.

Конструкция

ППВР серии ARS разработаны с учетом современных требований на основе высококачественных изоляционных и проводниковых материалов. ППВР серии ARS полностью заменяют конструкцию, состоящую из обычного рубильника, кабелей и держателей предохранителей.

Конструкция ППВР обеспечивает необходимую коммутационную способность, большой механический и коммутационный ресурс работы, малые габаритные размеры, невысокую стоимость по сравнению с трехфазным автоматическим выключателем и безопасную работу обслуживающего персонала.

ППВР серии ARS состоят из следующих частей:

• Трехполюсного планочного основания, которое устанавливается непосредственно на токоведущие шины, оснащенного пружинными контактными губками для плавких предохранителей, соединенных с кабельными зажимами. Благодаря возможности применения различных типов зажимов, допускается использование голого кабеля или кабеля с наконечником;
• Защитного корпуса, оснащенного дугогасительными камерами;
• Съемными блок-крышками под плавкие вставки, осуществляющими однофазное либо техфазное отключение нагрузки. При трехфазном отключении применяется специальная рычажная конструкция, соединяющая блок-крышки.

Конструктивная особенность ППВР позволяет изготавливать кабельные отводы не только вниз, но и вправо, влево, вверх и внутрь. Выключение производится путем оттягивания на себя блок — крышки (рычага). Наличие дугогасительных камер позволяет проводить операцию выключения под нагрузкой. Конструкция ППВР позволяет применять плавкие вставки типа ППН.

ППВР серии ARS — это современное решение, обеспечивающее следующие преимущества перед автоматическим выключателем:

• Видимый разрыв;
• Простая и надёжная конструкция;
• Отсутствие возможности «залипания» контактов при коротком замыкании;
• Малые габариты;
• Низкая стоимость;
• Покрытые серебром контакты позволяют применять как алюминивые, так и медные контакты.

Изолирующие корпуса выполнены из материалов, препятствующих горению, обеспечивают безопасность персонала и препятствуют возникновению пожара.

Требования безопасности

Степень защиты ППВР серии ARS от воздействия окружающей среды по ГОСТ 14255-69 — IP 20. По способу защиты человека от поражения электрическим током ППВР серии ARS должны соответствовать классу 0 по ГОСТ 12.2.007, по пожаробезопасности — ГОСТ 12.1.004. Специальных мер предосторожности при транспортировке и хранении не требуется.

Предохранители-выключатели-разъединители с функцией защиты ARS

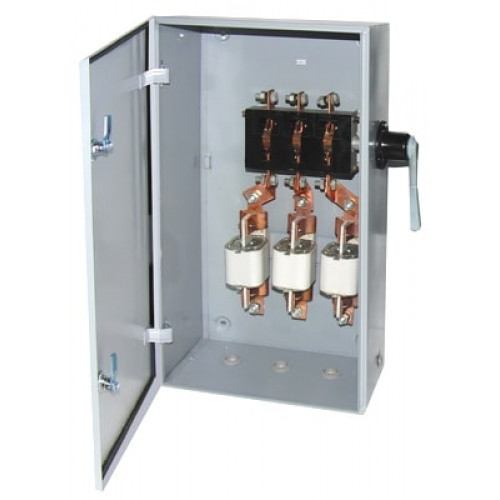

Разъединитель с плавким предохранителем

и автоматические выключатели

Когда электрическая цепь пропускает больший ток, чем она рассчитана, могут возникнуть серьезные проблемы. Чувствительное оборудование, такое как электроника, освещение или двигатели, может быть повреждено или разрушено, а избыточный ток может привести к нагреву проводов, размер которых не соответствует нагрузке, что может привести к пожару.

Устройства защиты от перегрузки по току, такие как разъединители с плавкими предохранителями или автоматические выключатели, предназначены для размыкания или отключения цепи при возникновении перегрузки или короткого замыкания, ограничивая повреждение подключенного оборудования и предотвращая возгорание. Во многих случаях разъединители с плавкими предохранителями и автоматические выключатели могут использоваться взаимозаменяемо, но в некоторых приложениях наилучшим выбором будет только один из них.

Компания PSI Power & Controls предлагает как разъединители с плавкими предохранителями, так и автоматические выключатели, и наши специалисты могут работать с вашим предприятием, чтобы определить наилучшие решения для ваших нужд. Расположенная в Шарлотте, Северная Каролина, мы предоставляем качественные электротехнические изделия и услуги различным коммерческим и промышленным клиентам с 1961 года. ? Свяжитесь с PSI Power & Controls сегодня по телефону 704-59.4-4107!

Свяжитесь со своим представителем сегодня!

Наша команда оценит ваши потребности и порекомендует подходящие продукты.

В чем разница между разъединителем и автоматическими выключателями?

Разъединители с предохранителями и автоматические выключатели предназначены для быстрого размыкания цепи в случае перегрузки по току или короткого замыкания. Однако их конструкции сильно различаются, и они могут использоваться в несколько иных обстоятельствах, в зависимости от потребностей вашего учреждения.

Разъединитель с предохранителем представляет собой комбинацию переключателя для отключения цепи и предохранителя для отключения цепи в случае возникновения проблемы. При установке или обслуживании оборудования в цепи или самой цепи переключатель позволяет вручную отключить питание. Предохранитель включает небольшую нить накала, которая соответствует номинальному току цепи. Если сила тока в цепи превышает номинал предохранителя в течение достаточно долгого времени, нить накала расплавится, автоматически и навсегда отключив цепь.

Для восстановления питания необходимо заменить предохранитель. Доступны предохранители различных размеров и номиналов. Стандартные предохранители могут быстро реагировать на перегрузку по току, размыкая цепь почти сразу, в то время как плавкие предохранители могут выдерживать высокие токи в течение коротких интервалов времени, что может быть полезно при пусковом токе двигателей при их первом запуске.

Автоматический выключатель сочетает в себе функции выключателя и разъединителя максимального тока. Когда необходимо выполнить техническое обслуживание цепи или подключенного оборудования, автоматический выключатель можно отключить вручную. При обнаружении короткого замыкания или перегрузки электромагнит автоматически отключает автоматический выключатель. Чтобы восстановить питание после устранения неисправности, достаточно снова включить автоматический выключатель.

Какое решение лучше всего подходит для вашего приложения?

Разъединители с плавкими предохранителями часто используются в цепях с чрезвычайно высокими токами, при этом предохранитель гарантирует отключение цепи в случае возникновения проблемы. Автоматические выключатели представляют собой удобную альтернативу, не требующую замены предохранителей, а современные выключатели обычно можно использовать для тех же приложений, что и предохранители, за исключением определенных ситуаций с сильным током. Для трехфазных цепей автоматические выключатели могут быть более простым решением, чем разъединители с плавкими предохранителями. Квалифицированный электрик поможет вам определить наилучший выбор для вашего объекта и оборудования.

Разъединители и автоматические выключатели от PSI Power & Controls

В PSI Power & Controls мы можем помочь вам обеспечить безопасную и продуктивную рабочую среду с помощью таких продуктов, как автоматические выключатели, разъединители, защитные выключатели и многое другое!

Свяжитесь с нами сегодня по телефону 704-594-4107 или просмотрите наше руководство по продуктам для получения дополнительной информации!

Выключатели-разъединители и предохранители | Шнайдер Электрик Глобальный

Автоматические выключатели и переключатели

Широкий ассортимент выключателей-разъединителей, основанных на бесспорно передовых технологиях ComPact и MasterPact, помогает пользователям вручную или дистанционно отключать линии мощностью до 6300 А.

• Оптимизируйте схему распределения электроэнергии

  Узнайте о преимуществах низковольтной селективности, каскадирования и координации для схемы распределения электроэнергии в нашем бесплатном техническом руководстве, посвященном воздушным автоматическим выключателям MTZ Master Pact , Com Автоматические выключатели в литом корпусе Pact NSX и NSXm, миниатюрные автоматические выключатели Acti 9 и многое другое.

  • Получить руководство

• Com

  Pact NSX и NSXm

  Наши автоматические выключатели в литом корпусе Com Pact NSX и NSXm до 630 А, созданные на основе 60-летней инновационной и надежной защиты, теперь имеют встроенную защиту от утечки на землю.

  • Готовый к будущему Мастер

    Pact MTZ

    Плавная интеграция и увеличение времени безотказной работы с помощью автоматических выключателей Master Pact MTZ и технологий EcoStruxure для мониторинга энергии и активов.

    • Откройте для себя MasterPact MTZ

  • Защита от электрического пожара

    Во всем мире электрические пожары наносят значительный ущерб зданиям всех размеров. Это лишь некоторые из наших решений по предотвращению возгорания электрооборудования. Изучите области риска, узнайте о советах по защите и ознакомьтесь с другими нашими решениями, которые помогут вам спроектировать, построить и установить.

    • Узнайте больше о противопожарной безопасности при работе с электричеством

  Диапазоны

  • Компакт INS/INV

    Выключатели-разъединители для отключения линий до 2500 А

  • ФупакТ

    Предохранители для прерывания и защиты распределительных линий до 1250 А

  • Снят с производства

    ComPact NSXm NA

    Выключатели-разъединители для отключения линий до 160 А

  • ComPacT NSXm NA, новое поколение

    Выключатели-разъединители для отключения линий до 160 ампер

  • Снят с производства

    ComPact NSX NA

    Выключатели-разъединители для отключения линий до 630 А

  • ComPacT NSX NA, новое поколение

    Выключатели-разъединители для отключения линий до 630 ампер

  • Скоро

    COMPACT NS NA, новое поколение

    Выключатели-разъединители для отключения линий до 3200 ампер

  • Компакт NS NA

    Выключатели-разъединители для отключения линий до 3200 А

  • Выключатели-разъединители MasterPact

    Выключатели-разъединители для отключения линий до 6300 А
