Тележки с выключателями имеют блокировочные устройства, исключающие:

вкатывание тележки в шкаф при включенном выключателе;
выкатывание тележки из рабочего положения при включенном выключателе;

включение выключателя при незафиксированном положении тележки.

Рис. 2.4. Шкаф КРУ типа К-ХИ с выключателем:
1 — отсеки шин, шинных разъединителей и приборов; 2 — механизм защитных шторок; 3 — ручка-скоба механизма доводки; 4 — тележка с выключателем; 5 — заземляющие ножи; 6 — трансформатор нулевой последовательности; 7 — трансформатор тока

Рис. 2.5. Фиксирующее устройство К-ХП

Рассмотрим конструктивные решения отдельных узлов шкафа КРУ серии К-ХН (рис. 2.4). Фиксирующее устройство (рис. 2.5) расположено на левой стороне тележки. Его корпус / имеет два отверстия, в которых может перемещаться фиксатор 2. Пружина 3 отжимает фиксатор влево в отверстие скобы 4. С помощью рукоятки 5 стержень управления 6 поворачивается по часовой стрелке и через штифт 7 перемещает фиксатор 2 вправо, выводя его из отверстия в скобе, чем нарушается фиксация положения тележки.

Для того чтобы блокировать включение выключателя в расфиксированном положении тележки, а также расфиксировать тележку при включенном выключателе, на валу выключателя (с соблюдением расстояния 1— 4 мм от правого торца фиксатора) устанавливается сектор 8. При включенном выключателе сектор 8 занимает положение, не дающее фиксатору выйти из фиксирующего отверстия в скобе 4, а при отключенном выключателе сектор повернется вместе с валом и не будет мешать перемещению фиксатора. При расфиксированной тележке сектор, упираясь в фиксатор, препятствует включению выключателя. Расстояние между цилиндрической поверхностью фиксатора и сектором должно быть 1,5—4 мм.
В механизм доводки КРУ К-ХН (рис. 2.6) входят два швеллера 1, приваренные к боковым стенкам отсека выкатной тележки, и два рычага 2, вращающиеся на осях 3 и укрепленные на каркасе тележки. Концы рычагов 2 через прорези 4 выходят на фасад тележки 5. Цилиндрический винт 6 входит в прорези швеллеров 1. Если на концы рычага 2 надеть ручку-скобу 7 и, слегка нажимая на нее, перемещать снизу вверх, то тележка будет двигаться вперед и сравнительно легко преодолеет сопротивление пружинящих контактов шинных и кабельных разъединяющих устройств.

Рис. 2.6. Механизм доводки K-XII

Механизм управления складывающимися защитными шторками в КРУ типа К-ХП (рис. 2.7) расположен в верхней части отсека выкатной тележки. При выкаченной тележке вертикальные / и горизонтальные 2 шторки закрыты и удерживаются в таком положении двумя пружинами 3. При вкатывании тележки в отсек два ролика 4, укрепленные на консоли в верхней части тележки, поворачивают рычаги 5, один конец которых закреплен на осях 6. На втором конце рычага 5 имеется паз, в который входит ролик 7, укрепленный на конце полушторки и могущий перемещаться по направляющей 8, обеспечивая перекрытие отсека. Обратный поворот рычагов 5 вызывает перемещение роликов шторок по направляющим 8 и складывание (открытие) шторок. Тяга 9 связывает вертикальные шторки с горизонтальными. При складывании вертикальных шторок тяга 9 отодвигает горизонтальную шторку в глубь отсека. Для производства работ в кабельном отсеке без снятия напряжения со сборных шин вертикальные шторки выполнены из двух частей, нормально скрепленных поворотными щеколдами 10. Повернув щеколды, можно открыть только кабельный отсек.



Рис. 2.7. Механизм управления защитными шторками К-ХП

Рис. 2.8. Заземляющий разъединитель и механизм управления им

Основными деталями заземляющего разъединителя КРУ типа К-ХП (рис. 2.8) являются неподвижные ламели заземления 1, соединенные с неподвижными контактами кабельного разъединяющего устройства 2, и поворотные ножи 3, укрепленные на валу 4, который соединен медной гибкой связью 5 с каркасом шкафа. Рычаг 6, приваренный к валу 4, при помощи тяги 7 и вилки 8 соединяется с приводом 9. Включенное и отключенное положения разъединителя фиксируются фиксатором 10.

Включение заземляющего разъединителя возможно только тогда, когда тележка находится вне отсека. Для включения надо специальную съемную ручку // вставить в отверстие привода, оттянуть фиксатор и повернуть ручку вниз. Заход заземляющих ножей в ламели можно регулировать изменением длины тяги 7 вилкой 8, которая имеет резьбу. Заземляющие разъединители имеют механическую блокировку, которая исключает перемещение тележки из контрольного (испытательного) положения в рабочее при включенных заземляющих разъединителях. Блокировка содержит упор 12, приваренный к каркасу тележки, и упор 13 на приводе заземляющего разъединителя. При отключенном положении заземляющего разъединителя упоры оказываются на разных уровнях и не препятствуют вкатыванию тележки. При включенном заземляющем разъединителе упор 12 препятствует продвижению тележки дальше испытательного положения. Если тележка находится в рабочем положении, то включить заземляющие разъединители нельзя.

  • Назад
  • Вперёд
  • Назад
  • Вперёд
  • Вы здесь:
  • Главная
  • Книги
  • Оборудование
  • Неисправности электрооборудования и способы их устранения

Еще по теме:

  • Электрооборудование и автоматизация сельскохозяйственных агрегатов
  • Эксплуатация городской сети
  • Электрификация сельскохозяйственного производства
  • Защита сельских сетей от кз
  • Изменение эксплуатации высоковольтных распределительных электрических сетей

Размещение и монтаж | Электромагнитные выключатели ВЭМ-6 и ВЭМ-10 | Архивы

  • 6кВ
  • выключатель
  • эксплуатация
  • справка
  • 10кВ

Содержание материала

  • Электромагнитные выключатели ВЭМ-6 и ВЭМ-10
  • Особенности отключения цепей переменного тока
  • Эксплуатационные характеристики масляных и электромагнитных выключателей
  • Технические характеристики
  • Конструктивная схема
  • Гашение дуги
  • Конструкция
  • Результаты испытаний на износоустойчивость н разрывную способность дугогасительных устройств
  • Главные контакты
  • Переключающий механизм
  • Повышение надежности работы механизма
  • Электрическая изоляция
  • Размещение и монтаж
  • Эксплуатационное обслуживание
  • Приложение

Страница 13 из 15

  1. РАЗМЕЩЕНИЕ И МОНТАЖ ВЫКЛЮЧАТЕЛЕЙ

Электромагнитные выключатели могут размещаться в комплектных распределительных устройствах, сборных камерах, бетонных ячейках или площадках РУ 6 и 10 кВ. Следует отметить, что такая универсальность возможности размещения ВЭМ в РУ различных типов была определена сразу при конструировании еще первых образцов выключателей Размещение ВЭМ на тележке представляет определенные удобства для обслуживания и ремонта, особенно имея в виду, что ячейки распределительных устройств имеют небольшие габариты и выполнение в них работ всегда представляет для персонала определенные затруднения.
В последнее время размеры выключателя, особенно его рамы с катками, а также соединительные разъемы первичных и вторичных цепей были координированы с размерами типовых ячеек КРУ- В связи с этим представилась возможность разместить выключатели в КРУ без переделок выкатных частей ВЭМ и шкафов КРУ- При использовании ВЭМ в КРУ лишь дополнительно устанавливается механизм блокировки и доводки. В этом случае монтаж ВЭМ сводится к монтажу КРУ и регулировке выключателя. Условия размещения и монтажа ВЭМ на каждом предприятии могут быть различными и определяются местными особенностями. Обязательные требования в части температуры, влажности, запыленности, расстояний между токоведущими частями и их приближений к заземленным конструкциям (Определяются техническими условиями на выключатели и распределительные устройства. а также «Правилами технической эксплуатации электроустановок потребителей».

Рис. 39. Размещение ВЭМ-10 в ячейке КСО.

1 — трансформатор тока 2 — заземляющий разъединитель;

  1. — шинный разъединитель;
  2. — ВЭМ-10 5 — сварная рама- подставка.

При модернизации действующих распределительных устройств с заменой устаревших масляных выключателей известный интерес представляют решения по размещению ВЭМ в ячейках, ранее предназначенных для масляных выключателей.
На рис. 39 показана схема размещения ВЭМ первых выпусков в ячейке масляного выключателя в РУ типа КСО. Такое размещение удобно там, где в схемах имелись соответствующие разъединители для отделения выключателей. а потому выкатывание ВЭМ для периодических осмотров и мелких ремонтов не требуется. ВЭМ устанавливается на сварной раме высотой 0,6—0,7 м (что обеспечивает удобство обслуживания привода) и присоединяется к шинным выводам болтовыми креплениями без розеточных контактных разъемов. В зависимости от схемы питания ячейка оборудуется одним или двумя заземляющими разъединителями. Па период производства капитального ремонта ВЭМ расшиновывается и выкатывается из ячейки. Для транспортировки ВЭМ к месту ремонта и выкатывания из ячейки целесообразно на подстанции иметь специальную тележку по высоте, равную опорной подставке для выключателя.

Рис. 40. Размещение ВЭМ-10 в ячейке КРУ для масляного выключателя типа ВМГ-133.

1 — проходной изолятор тележки ВМГ-133; 2 — медный компенсатор, соединяющий вывод ВЭМ-10 с выводом на тележке от ВМГ-133; 3 — отсеки КРУ для ВМГ-133; 4—тележка ВМГ-133; 5—тележка ВЭМ-10.

Сложнее монтаж ВЭМ, когда производится замена масляных выключателей, установленных в КРУ, изготовленных в предыдущие годы. На первый взгляд представляется заманчивым заменить полностью КРУ, но это связано с большими работами по перемонтажу вторичных, цепей и кабелей различных назначений: требуется создание временных схем питания с наличием свободных площадей; возникают трудности в стыковке КРУ различных конструкций. На рис. 40 показана схема размещении ВЭМ-10 в ячейке КРУ Запорожского завода выпуска до 1957 г. Сущность такого размещения заключается в том, что тележка ВЭМ-10 5 монтируется на тележке ВМГ-133 4, при этом первая вставляется во вторую так, что тележка от ВМГ-133 используется как элемент для перехода от ВЭМ-10 к КРУ старой конструкции. Переходная рама (тележка) ВМГ-133 скрепляется с рамой ВЭМ-10 таким образом, что всю нагрузку от выключателя несет собственная тележка ВЭМ-10; колеса тележки ВМГ-133 служат только направляющими.
Выводы ВЭМ-10К соединяются с проходными изоляторами старой тележки гибкими медными компенсаторами 2 сечением 60×6. Механизм блокировки и доводки используется от ВЭМ-1 ОК. Для этого на стенки старого КРУ приваривают соответствующие упоры. При таком размещении вся контактная система, приводной механизм шторок, сборки зажимов вторичных цепей, закладные детали, направляющие и стационарные блоки КРУ остаются без изменения. Это значит, что монтаж нового ВЭМ-10 в ячейке КРУ в основном сводится к размещению и закреплению тележки ВЭМ-10 на тележке ВМГ-133 и к соответствующей регулировке.

На рис. 41 показано размещение ВЭМ-10 в КРУ производства Хмельницкого завода трансформаторных подстанций.
Комплектные распределительные устройства КРУ-2-10/Э-Э или КРУ-6/200Т представляют собой набор отдельных шкафов со встроенными выключателями, приборами измерения, релейной зашиты и вспомогательными устройствами. Корпус шкафа КРУ (рис. 41) конструктивно разделен на четыре отсека: отсек тележки; отсек сборных шин и верхних втычных контактов; отсек трансформаторов тока, разделок кабелей и нижних втычных. контактов и. наконец, отсек приборов и вторичных схем.

Выкатная тележка в шкафу имеет три основные положения: рабочее, контрольное и ремонтное. В рабочем положении тележка находится в корпусе шкафа; цепи первичных и вторичных соединений замкнуты. В контрольном положении тележка находится также в корпусе шкафа, но цепи первичных соединений разомкнуты и достаточно удалены друг от друга, что предотвращает электрический пробой.

Рис. 41. Размещение ВЭМ-10К в КРУ-2 — 10/Э-Э.

1 — упорная планка механизма доводки; 2— заземляющий разъединитель; 3 — трансформатор нулевой последовательности; 4— кабельная воронка; 5 — трансформатор тока; 6 — отсек разделок кабелей и нижних втычных контактов; 7 — отсек сборных шин и верхних втычных контактов; 8 — отсек приборов и вторичных схем; 9— ВЭМ-10К.
Разъединяющие контакты вторичных цепей, обеспечивающие возможность опробывания выключателя с приводом, могут быть замкнуты специальной переходной вставкой или быть разомкнутыми. В ремонтном положении выключатель полностью выкатывается из ячейки.

В шкафах КРУ имеются защитные шторки, которые вместе с перегородками между отсеками выкатной тележки и верхних и нижних пинцетов, создают сплошное ограждение, защищающее обслуживающий персонал от случайного прикосновения к токоведущим частям, находящимся под напряжением При вкатывании ВЭМ шторки рычагами поднимаются вверх и открывают проходы для выводов штепсельных разъемов. Опускаются шторки под действием собственного веса и веса элементов рычажной системы при выкатывании ВЭМ из ячейки.
Роль шинных и линейных разъединителей в КРУ выполняют разъединяющие контакты первичных цепеч втычного типа. Они состоят из подвижной части контакта, укрепленной на выводах ВЭМ, и неподвижной, укрепленной на конструкции КРУ. На одной из стенок в отсеке тележки монтируется механизм заземляющего разъединителя. В КРУ-2-10/Э-Э первых выпусков механизм заземляющего разъединителя крепился с левой стороны, но его конструкция и размещение были неудачны, а потому изменены. Зал заземляющего разъединителя с ножами устанавливается в отсеке трансформаторов тока. Заземляющий разъединитель оборудован блокировкой, запрещающей включение разъединителя при вкаченном ВЭМ и перевод тележки в рабочее положение при замкнутом заземляющем разъединителе.

Корпус шкафа КРУ заземляется приваркой к швеллерам закладных оснований. Выкатная часть заземляется посредством скользящего контакта медной шинки, укрепленной на выкатной части, с пружинящей медной щеткой, связанной с корпусом шкафа КРУ.
Перемещение ВЭМ в ячейке КРУ производится с помощью механизма доводки (рис. 42), который укрепляется над приводом выключателя. Механизм доводки снабжается элементами блокировки, которые допускают перемещение тележки, только когда выключатель отключен. При перемещении выключателя червячное колесо 5, жестко соединенное с валом 3, поворачивается в ту или иную сторону при вращении червяка 7 рукояткой 6. Одновременно с поворотом вала поворачиваются упорные планки 1 (планки располагаются с обоих концов вала), которые заходят в фасонные пазы упоров, закрепленных в шкафу КРУ, и перемещают ВЭМ соответственно в рабочее или контрольное положение. Дополнительно контрольное и рабочее положение выключателя фиксируется  специатьным стопором 4. Перед тем как повернуть рукоятку для перемещения выключателя, необходимо освободить стопор.

Рис. 42. Механизм блокировки и доводки ВЭЛ1 1 — упорная планка; 2 — подшипник; 3 — вал; 4 — стопор; 5 — червячное колесо; 6 — основание для рукоятки;

7 — червяк; 8 — верхняя отключающая защелка привода; 9 — скоба.
Если перемещение ВЭМ будет выполняться при его включенном положении, то в момент поворота червяка 7  скоба 9 поднимает защелку 8, что приведет к отключению выключателя. На основании опыта эксплуатации первых ВЭМ-10К механизм доводки получил определенные усовершенствования, особенно в части упрощения связей блокирующей скобы. Кроме того, изменено размещение разъемов вторичных цепей, которые из верхней части тележки ВЭМ-10 перенесены на ее боковые стенки.

При вкатывании тележки в шкаф особое внимание обращается на правильное сочленение подвижных и неподвижных контактов первичных цепей. Расхождение осей контактов не должно превышать величин, нормируемых заводом-изготовителем. Нажатие ламелей втычных контактов должно быть в пределах от 10 до 15 кгс и регулируется гайкой, крепящей пружины контактного давления. Монтаж ВЭМ в КРУ сводится собственно к монтажу комплектных устройств и выполняется на основании заводских инструкций.

  • Назад
  • Вперед
  • Назад
  • Вперед
  • Вы здесь:
  • org/ListItem»> Главная
  • Книги
  • Архивы
  • Испытание и проверка силовых кабелей

Читать также:

  • Элегазовые выключатели – навстречу будущему
  • Техобслуживание выключателей Evolis
  • Выбор выключателей 6-10 кВ: достоинства и недостатки
  • Ремонтное обслуживание выключателей Evolis
  • Комплектные конденсаторные установки

Обзор продуктов | Шнайдер Электрик

  • Жилой сектор и малый бизнес

  • se.com/ww/en/work/products/building-automation-and-control/»>

    Автоматизация и управление зданием

  • Низковольтные изделия и системы

  • Аккумулятор солнечной энергии и энергии

  • Доступ к энергии

  • Распределение среднего напряжения и автоматизация сети

  • se.com/ww/en/work/products/critical-power-cooling-and-racks/»>

    Критическая мощность, охлаждение и стойки

  • Промышленная автоматизация и управление

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

  • Диапазоны: 77

  • Диапазоны: 57

  • Диапазоны: 39

  • Ассортимент: 26

    Откройте для себя широкий выбор кнопок, переключателей и сигнальных ламп для большинства промышленных применений. Ассортимент Harmony, доступный по всему миру в версиях из металла и пластика, отвечает вашим потребностям в надежной…

  • Диапазоны: 33

  • Диапазоны: 56

  • Диапазоны: 27

    Системы привода с регулируемой скоростью предлагают широкий спектр полностью протестированных и готовых к подключению решений для управления двигателем. Начиная от компактных предварительно спроектированных систем и заканчивая комплексными решениями, спроектированными по индивидуальному заказу…

  • Ассортимент: 34

    Являясь самой крупной продаваемой линейкой контакторов в мире, серия TeSys предлагает высокую надежность с длительным механическим и электрическим сроком службы, а также полную линейку принадлежностей для управления двигателем и нагрузкой…

Распределительные устройства среднего напряжения – Aktif

Aktif Elektroteknik A. Ş. начала свою деятельность в 1981 году и стала одной из первых и новаторских компаний в Турции по производству и разработке панелей среднего напряжения; участвовала в семье Aktif & Friem Group в 2008 году и называлась Aktif Electroteknik A.Ş. Aktif Elektroteknik была укреплена партнерством Турции и Италии в 2008 году и начала расширяться из Турции в Европу и Дальний Восток с полностью обновленным машинным парком, переработанным ассортиментом продукции, сертификатами типовых испытаний, полученными от международных аккредитованных лабораторий в соответствии с последними стандартами, международно признанным качеством. сертификаты, опытная техническая команда и новые продукты, разработанные турецко-итальянской командой R&D. Распределительные устройства среднего напряжения используются для надежного измерения, отключения и изоляции энергии в точках распределения энергии.

Продукты, входящие в ассортимент продукции Aktif Elektroteknik;

  • КРУ МСП (КРУ-2А, ПИ, 40,5кВ, 1250А, до 25кА)
  • Распределительные устройства SMC в металлическом корпусе (LSC-2B, PM, 40,5 кВ, 4000 А, 31, до 5 кА)
  • Распределительные устройства SNC в металлическом корпусе (LSC-2B, PM, 24 кВ, 2500 А, до 50 кА)
  • Бетонные киоски SMK
  • Сборные железобетонные киоски SPK
  • Киоски SCK Sheet ( SCK-1 , SCK-2 )
  • Трансформаторные и распределительные подстанции на заказ
  • Мобильные подстанции SMS

Aktif Elektroteknik осуществляет производство в соответствии со стандартом IEC 62271-200 с типовыми испытаниями, полученными от международных аккредитованных лабораторий.

Основной целью нашего Aktif является защита безопасности людей и предоставление услуг без ущерба для качества путем обеспечения безопасности и устойчивости вашего бизнеса.

Соответствие эксплуатации распределительных устройств среднего напряжения определяется стандартом IEC 62271-200 , и производители панелей среднего напряжения обязаны выполнять производство в соответствии с этими стандартами и проходить контрольные испытания и обязательные типовые испытания, как определено стандартом .

Уровень напряжения от 1 до 52 кВА переменного тока принимается в качестве уровня среднего напряжения в соответствии со стандартом IEC 62271-200.

Панели среднего напряжения классифицируются следующим образом в соответствии со стандартом IEC 62271-200;

  • В зависимости от вещества, обеспечивающего изоляцию в панели среднего напряжения: газ/воздух/жидкость
  • В зависимости от разделения отсеков:
  • PM Перегородка: Открытые доступные секции и секции под напряжением главной цепи отделены друг от друга заземленными металлическими секциями.
  • PI Перегородка: Открытые доступные секции и части, находящиеся под напряжением, главной цепи разделены неметаллическими изоляционными материалами.
  • Отказ внутренней дуги (классификация IAC)
  • A: Доступ только для уполномоченного персонала
  • F: Доступ с передней стороны
  • L: Доступ сбоку
  • R: Доступ сзади
  • По потере непрерывности работы (LSC-1, LSC2-A, LSC2-B)
  • LSC-1: Сборная шина, коммутационный элемент, кабель и трансформаторы напряжения расположены в одном отсеке в таких панелях среднего напряжения, и кабель и шина не могут вмешиваться в коммутационный элемент без отключения питания. Aktif не производит панели такого типа.
  • LSC-2A: В этом типе ячеек среднего напряжения возможно вмешательство в отсек, содержащий коммутационный элемент, когда секция сборной шины находится под напряжением.
  • LSC-2B: В этом типе распределительных устройств среднего напряжения возможно вмешательство в отсек, содержащий коммутационный элемент, в то время как секция кабеля и шина находятся под напряжением.

Aktif Распределительные устройства в металлическом корпусе

Распределительные устройства в металлическом корпусе серии SME

Распределительные устройства в металлическом корпусе серии SME изготавливаются на напряжение до 40,5 кВ в соответствии со стандартом IEC 62271-200.

Первые местные распределительные устройства в металлическом корпусе Турции были изготовлены на нашем заводе в 1995 году и испытаны в международных испытательных лабораториях.

Каждое распределительное устройство изготовлено из стального листа толщиной 2 мм и окрашено электростатической порошковой краской в ​​цвета, соответствующие кодам RAL

Распределительные устройства в металлическом корпусе , производимые Aktif Elektroteknik, имеют следующие характеристики в стандарте IEC 62271-200:

  • С воздушной изоляцией
  • Непрерывность обслуживания LSC 2A
  • Класс раздела PI
  • Классификация внутренней дуги AFL
  • 3 отделения с доступом

Распределительные устройства в металлическом корпусе серии SME содержат 3 полностью отделенных друг от друга отсека:

а – Низковольтный отсек

b – отсек сборных шин

c – отсек коммутационного оборудования

a- отсек низковольтного оборудования

находится в этом разделе.

b- Отсек сборных шин

В этом отсеке находятся медные электролитические шины, рассчитанные на номинальный ток, опорные изоляторы из эпоксидной смолы.

c- Отсек коммутационного оборудования

  • Коммутационное устройство, трансформатор тока, трансформатор напряжения, разрядник для защиты от перенапряжений, заземлитель, емкостный делитель напряжения, кабельные вводы находятся в этом разделе.
  • Нижеуказанные коммутационные устройства используются в этом отсеке в соответствии с проектными параметрами.
  • Автоматический выключатель с элегазом или вакуумом
  • Выключатель нагрузки с элегазом
  • Разъединитель с элегазовым или поворотным разъединителем
  • Вакуумный контактор

Механические блокировки Распределительные устройства в металлическом корпусе серии SME

Модульные распределительные устройства среднего напряжения в металлическом корпусе изготавливаются в соответствии с блокировками, указанными в IEC62271-200, для обеспечения безопасности эксплуатации.

Не допускается вмешательство в выключатели нагрузки и выключатели нагрузки с предохранителями;

  • Когда дверь коммутационного отсека панели СН открыта
  • Когда заземлитель замкнут.

К разъединителям в одной цепи с выключателем

  • При открытой двери коммутационного отсека панели СН
  • Когда автоматический выключатель включен
  • Когда заземлитель замкнут

Нельзя вмешиваться в заземлитель, когда разъединитель замкнут.

Распределительные устройства в металлическом корпусе серии SNC

Распределительные устройства в металлическом корпусе представляют собой распределительные устройства и панели управления, изготовленные в соответствии со стандартами IEC 62217-200 на напряжение до 24 кВ. Металлические распределительные устройства сборного типа изготавливаются из листовой стали и содержат автоматические выключатели выдвижного/тележкового типа, главные и заземляющие шины, трансформаторы тока и напряжения, аппаратуру защиты и управления.

Каждая панель MV изготовлена ​​из стального листа толщиной 3 мм и окрашена электростатической порошковой краской в ​​цвета, соответствующие кодам RAL.

Металлическое распределительное устройство типа SNC удовлетворительно прошло испытания, проведенные в международных и аккредитованных испытательных лабораториях в Европе.

Распределительные устройства в металлическом корпусе, изготовленные Aktif Elektroteknik , имеют указанные ниже характеристики в соответствии со стандартом IEC 62271-200;

  • С воздушной изоляцией
  • Непрерывность обслуживания LSC 2B
  • Класс перегородки PM
  • Класс внутренней дуги AFLR
  • 4 или 5 доступных отсеков
  • Возможность доступа ко всем отделениям спереди

Распределительные устройства среднего напряжения имеют большое значение для обеспечения бесперебойной работы объектов.

Распределительные устройства SNC типа в металлическом корпусе состоят из 5 отсеков, отделенных друг от друга заземленными металлическими секциями.

а – Отсек коммутационного оборудования

b – отсек низковольтного управления

c – отсек сборных шин

d – кабельный отсек

e – дополнительный выдвижной отсек трансформатора напряжения

a- отсек коммутационного оборудования

и т. д.) доступны выдвижная тележка, механизмы тележки и заземляющего переключателя внутри двери панели среднего напряжения, независимый и запираемый заземленный металлический сепаратор.

Приведенные ниже коммутационные аппараты используются в коммутационном отсеке в соответствии с требованиями проекта:

  • Вакуумный выключатель
  • Элегазовый выключатель
  • Контактор
  • Предохранитель

b- Низковольтный отсек управления

Все измерительные устройства, реле защиты, клеммные соединения, устройства связи и другое оборудование защиты и управления, необходимое для использования в системе, содержится в этом разделе.

c- Отсек сборных шин

Отсек сборных шин состоит из медных электролитических шин, подходящих для номинального тока, опорных изоляторов из эпоксидной смолы.

d- Кабельный отсек

Коммутационные устройства, трансформатор тока, трансформатор напряжения, разрядник защиты от перенапряжений, заземлитель, емкостный делитель напряжения, кабельные вводы и соединительные элементы находятся в кабельном отсеке в соответствии с требованиями проекта.

e – Дополнительный отсек выдвижного трансформатора напряжения

В отсеке трансформатора напряжения находятся трансформаторы напряжения, выкатной блок, предохранители среднего напряжения, обеспечивающие защиту трансформатора напряжения от короткого замыкания.

Распределительные устройства в металлическом корпусе серии SMC

Распределительные устройства в металлическом корпусе представляют собой распределительные устройства и панели управления, изготовленные в соответствии со стандартом IEC 62271-200 на напряжение до 40,5 кВ. КРУЭ сборного типа изготавливаются из стального листа и содержат автоматические выключатели выдвижного/тележкового типа, главные и заземляющие шины, трансформаторы напряжения тока, аппаратуру защиты и управления.

Панели изготовлены из стального листа толщиной 3 мм и окрашены электростатической порошковой краской в ​​цвета, соответствующие кодам RAL.

Распределительные устройства среднего напряжения в металлическом корпусе, выпускаемые на нашем заводе с 1989 года, удовлетворительно прошли испытания в международных и аккредитованных испытательных лабораториях Европы.

Распределительное устройство среднего напряжения в металлической оболочке производства Aktif Elektroteknik имеет указанные ниже характеристики в соответствии со стандартом IEC 62271-200;

  • Воздушная изоляция
  • Непрерывность обслуживания LSC 2B
  • Класс перегородки PM
  • Класс внутренней дуги AFLR, классификация
  • 4 Доступные отсеки

Распределительные устройства SMC в металлическом корпусе состоят из 4 отсеков, отделенных друг от друга заземленными металлическими секциями.

a – Секция коммутационного оборудования

b – Отсек управления низковольтным оборудованием

c – Отсек сборных шин

d – Отсек кабеля

и т. д.) доступны выдвижной блок, тележка и механизмы заземлителя внутри двери панели среднего напряжения, независимый и запираемый заземленный металлический сепаратор.

Приведенное ниже коммутационное устройство используется в коммутационной секции в соответствии с требованиями проекта:

  • Вакуумный выключатель
  • Элегазовый выключатель
  • Контактор
  • Предохранитель

b- Низковольтный отсек управления

Все измерительные устройства, реле защиты, клеммные соединения, устройства связи и другое оборудование защиты и управления, необходимое для использования в системе, содержится в этом разделе.

c- Отсек сборных шин

Отсек сборных шин состоит из медных электролитических шин, подходящих для номинального тока, опорных изоляторов из эпоксидной смолы.

d- Кабельный отсек

Трансформатор тока, трансформатор напряжения, разрядник защиты от перенапряжений, заземлитель, емкостный делитель напряжения, кабельные вводы и соединительные элементы находятся в кабельном отсеке в соответствии с требованиями проекта

Механические замки в SNC Распределительные устройства серии SMC в металлическом корпусе

Распределительное устройство в металлическом корпусе изготовлено в соответствии с замками, определенными в IEC62271-200, для обеспечения безопасности эксплуатации.

Приведенные ниже механические блокировки представлены в качестве стандарта для панелей с металлическим покрытием.

  • Имеется механическая блокировка между платой и заземлителем. Автоматический выключатель нельзя перевести в рабочее положение, пока замкнут заземлитель.

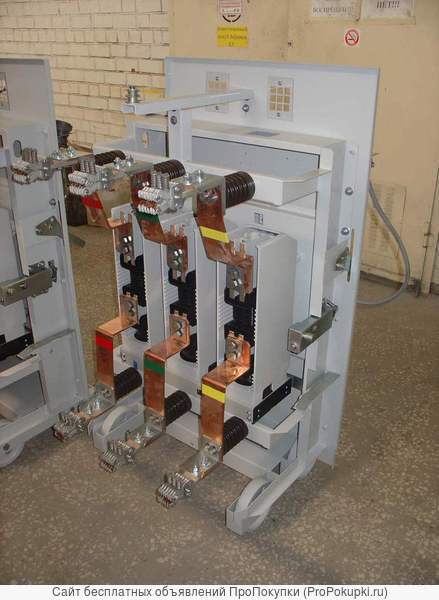

  • Имеется механическая блокировка между отсеком автоматического выключателя и выкатным блоком. Дверца автоматического выключателя не может быть открыта, пока выключатель не будет переведен в тестовое положение, а автоматический выключатель не может быть переведен в рабочее положение, если дверца автоматического выключателя не закрыта.
  • Возможна механическая блокировка в системе завесы открытия/закрытия перед вводами в соответствии с тестовым/сервисным положением блока выключателя.
  • Блок автоматического выключателя нельзя перевести в тестовое положение, если он не закреплен на панели.
  • Дверца автоматического выключателя не может быть закрыта, если не закреплен кабель управления низкого напряжения.

Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
