Какое сечение нужно на 15 кВт, как выбрать?
В одной из наших статей мы подробно разбирали, какой автомат нужен на 15 кВт при трехфазном подключении. Теперь настало время обсудить, какое сечение нужно на 15 кВт, и как правильно выбрать кабель.
От сечения кабеля зависит бесперебойность работы всех устройств вашего объекта, а также безопасность эксплуатации. Если неправильно рассчитать, какое сечение нужно на 15 кВт, кабель может перегреться, что приведет к печальным последствиям.
Для тех, кто не знает, какое сечение нужно на 15 кВт, отвечаем: при мощности в 15 кВт и напряжении 380 В чаще всего выбирают кабели с сечением токопроводящей жилы в 4 кв. мм (квадратных миллиметра).
Для удобства в нашей статье мы приведем также понятные схемы расчета, которые помогут определить, какое сечение нужно на 15 кВт и на любую другую мощность.
Нужна дополнительная мощность? Поможем в любой ситуации!
Звоните! +7 (812) 648-50-05
В чем сложность выбора, какое сечение нужно на 15 кВт?
Основная проблема выбора, какое сечение нужно на 15 кВт, заключается в том, что разные информационные ресурсы предоставляют разную информацию. При этом прочитать в таких статьях можно как выдержки из учебников, так и множество непонятных формул, составленных непосредственно электриками и для электриков. Все это, приправленное советами «бывалых», только затрудняет процесс выбора, какое сечение нужно на 15 кВт.
Почему это происходит? Огромное количество информации, допущений, нюансов – общего ответа на этот вопрос нет. То, какое сечение нужно на 15 кВт, зависит, в том числе, и от вашей ситуации и способа подключения. Учитывается способ прокладки кабеля (под землей или воздушный), общее количество электропринимающих приборов и одновременная нагрузка на сеть, а также множество дополнительных параметров.
Мы рассказали вам, какое сечение нужно на 15 кВт в большинстве стандартных случаев: 4 кв.мм (квадратных миллиметра), однако в случае сильной нагрузки на сеть это значение может быть увеличено.
Как правильно выбрать, какое сечение нужно на 15 кВт?
Если вы хотите самостоятельно рассчитать, какое сечение нужно на 15 кВт, пользуйтесь приведенными ниже таблицами. В них все довольно просто и понятно. Находите ваше напряжение (380В), находите вашу мощность (15 кВт) и смотрите на значение, которое находится на пересечении этих параметров. Как мы уже упоминали, это значение – 4 кв.мм. Однако сечение для алюминиевого и медного кабеля разные, поэтому для вас мы опубликуем две таблицы.
Для того, чтобы не запутаться, какое сечение нужно на 15 кВт, мы рекомендуем вам обратиться к специалистам. Квалифицированный специалист оценит все нюансы вашей ситуации, проведет осмотр и расскажет, какое сечение нужно на 15 кВт, а также осуществит качественную прокладку кабеля и установку всех необходимых устройств.
Почему самостоятельно выбирать кабель – не очень хорошая идея?
Конечно, ваше стремление сделать все самостоятельно похвально. Однако если у вас нет соответствующего образования и допуска к работе с электричеством, лучше воздержаться от самостоятельного подбора и самостоятельной прокладки кабелей.
Зачастую при подключении небольшой мощности хочется сделать все своими руками, чтобы затратить на подключение электричества минимальное количество финансовых средств. Однако экономия в таком деле приводит к печальным последствиям. Короткое замыкание – далеко не самое страшное, что может произойти.
Именно поэтому важно не только хорошо знать, какое сечение нужно на 15 кВт в стандартных случаях, но и учитывать все особенности и нюансы именно вашего объекта.
Как заказать помощь специалистов?
Для того, чтобы узнать, какое сечение нужно на 15 кВт в вашем случае, вам достаточно лишь позвонить в энергосервисную компанию. Сделать это можно прямо сейчас. Мы уже рассказали вам, что в большинстве случаев сечение составляет 4 кв.мм, но вы можете уточнить эту информацию именно для вашего случая, позвонив нам по телефону +7 (812) 648-50-05. Мы подробно расскажем вам, какое сечение нужно на 15 кВт, и как правильно подобрать кабель.
Однако консультация специалиста – далеко не единственное преимущество, которым можно воспользоваться.
Доверьте решение своей задачи профессионалам!
Звоните! +7 (812) 648-50-05
Быстрое и выгодное технологическое присоединение.
Как правило, вопрос о прокладке кабеля при соответствующей мощности, возникает при подготовке объекта ко вводу в эксплуатацию. Для того, чтобы подключить электричество к объекту, проложить кабель и установить автомат мало, надо еще получить соответствующую мощность. А для этого, в свою очередь, надо обратиться в сетевую компанию и получить технические условия, от состава которых будет зависеть общая стоимость осуществления технологического присоединения в вашем случае.
- Даже в том случае, если вы уже получили не очень выгодные технические условия, но еще не подписали договор, мы можем вам помочь! Звоните нам, и мы получим для вас хорошие технические условия, которые позволят снизить итоговую стоимость по договору на технологическое присоединение в несколько раз!
- Также мы выполним для вас все необходимые электромонтажные работы быстро и качественно. В своей работе мы используем только современное и надежное оборудование, а также качественные расходные материалы. Наши специалисты легко ориентируются в любой ситуации и гарантируют вам качество всех осуществляемых работ. А мы гарантируем вам неизменность цены на протяжении всего срока договора!
- Также у нас вы можете воспользоваться помощью в заключении договора со сбытовой компанией. Мы соберем для вас полный пакет документов, предоставим его гарантирующему поставщику электроэнергии и заключим выгодный для вас договор, раз и навсегда решив вопрос с бездоговорным потреблением электроэнергии.
- Ускорим финальный этап введения объекта в эксплуатацию: быстро получим все необходимые согласования и разрешения!
Почему именно «ЭнергоКонсалт»?
- Энергосервисная компания «ЭнергоКонсалт» осуществляет свою успешную деятельность с 2002 года. Количество объектов, успешно введенных в эксплуатацию за этот период, говорит само за себя. Их карту вы можете посмотреть в соответствующем разделе нашего сайта.
- Наши специалисты обладают высокой квалификацией и постоянно повышают ее, чтобы всегда оперировать исключительно актуальными сведениями как в части действующего законодательства, так и в части внутренних документов соответствующих организаций.
- Мы обладаем широкой сетью налаженных деловых контактов во многих структурах, что позволяет нам реально решать самые сложные вопросы максимально быстро и в вашу пользу.
- Мы осуществляем полный спектр услуг, связанных с электроснабжением объектов, и работаем по всем районам Санкт-Петербурга. Обращаясь к нам, вы получаете гарантированное решение вашей задачи быстро, профессионально и по оптимальной стоимости.
- Для того, чтобы заказать любую услугу, или воспользоваться бесплатной консультацией квалифицированного специалиста, вы можете связаться с нами по указанному телефону. Мы подробно ответим на все возникшие у вас вопросы, а также сориентируем по стоимости услуг в вашем случае.
Проекты и электромонтажные работы
Внутренние и внешние электросети
Имеем все необходимые допуски СРО
Взаимодействие с ЖКС, ТСЖ, УК
Работаем со всеми сферами бизнеса
Более 800 реально выполненных объектов
Выполнение работ без привлечения субподрядчиков
Получение и выполнение ТУ на присоединение
Работаем во всех районах СПб
Доставка документов курьером
Получение всех согласований без посредников
Работаем с 2002 года
Гарантия неизменной цены
Поэтапная оплата работ
Присоединение любой необходимой мощности
ТУ на присоединение, которые реально выполнить быстро
Все необходимые согласования в сжатые сроки
Договор на энергоснабжение объекта
Официальная подача напряжения
Решение всех вопросов электроснабжения «под ключ»
А также:
Надежное оборудование от проверенных поставщиков
Квалифицированная помощь опытного партнера на всех этапах
Скидки при повторном обращении с другим объектом
Позвоните по телефону:
+7(812)648-50-05
Оставьте заявку и мы перезвоним
4,5; 6; 8; 12; 15 кВт на 380 В 4,5; 6; 8; 12; 15 кВт на 220 В
ПОИСК
Если Вы не нашли то, что искали,
позвоните нам, и мы Вам поможем
–КОМПАНИЯ–Полезная информация–Какое сечение кабеля требуется для: 4,5; 6; 8; 12; 15 кВт на 380 В 4,5; 6; 8; 12; 15 кВт на 220 В
Ответ: В соответствии с таблицей .
Мощность печи (кВт)
|
Сечение медного кабеля (мм2 ) |
|
380В 3фазы |
220В 1фаза |
|
4,5 |
5×1.5 |
3×4 |
6.0 |
5×1.5 |
3×6 |
8. 0 |
5×2.5 |
3×6 |
12.0 |
5×4 |
3×10 |
15.0 |
5×6 |
3×10 |
18.0 |
5×6 |
3×16 |
21.0 |
5×6 |
3×16 |
26. 0 |
5×6 |
3×16 |
В России подключать на 1 фазу 220 Вольт разрешается приборы мощностью до 4,5 кВт. Свыше 4,5 кВт каменка должна подключается в 3-х фазную сеть на 380 Вольт.
Вышеуказанная таблица определяет необходимое минимальное сечение кабеля для безопасной эксплуатации электрической каменки при подключении на 1 фазу 220 В, для тех случаев, когда нет возможности подключить 380 В.
Вернуться к тематическим вопросам
Выбор темы строительства
Калькулятор размера электрического кабеля
и таблица размеров проводов BS7671
На рынке доступно множество кабелей различных размеров. Однако, чтобы решить, какой размер подходит для вашего приложения, вам потребуется Калькулятор размера электрического кабеля . Это поможет вам понять, какой размер лучше всего подходит для ваших требований. Он рассчитывается по стандартам IEC и Великобритании. При расчете кВт используется коэффициент мощности 0,8. Калькулятор размера кабеля Падение напряжения 230 В и 415 В.
Для расчета размера кабеля необходимо разделить напряжение, проходящее через кабель, на расчетный ток. Например, если ваш провод имеет ток напряжения 150 вольт, а ваша цель — 30, вы делите 150/30. Это дает вам целевое сопротивление 5, которое требуется. Калькулятор размера электрического кабеля помогает рассчитать его в больших количествах.
Когда вы ищете провода для вашего дома и домашнего освещения, обычно используется 1,5 мм или 1 мм. Однако в большинстве случаев 9Размер электрического кабеля 0003 в 1 мм более чем достаточен. 1.5 следует использовать только при прокладке кабеля на большое расстояние и для компенсации потребности в подаче питания и падения напряжения.
При выборе кабеля Таблица размеров электрических кабелей поможет вам принять правильное и обоснованное решение. Эти таблицы помогают определить размер кабеля, необходимого для вашего приложения. Например, если используется кабель небольшого размера, он может расплавиться из-за сильного тока. Следовательно, Таблица размеров кабеля помогает определить размер и диаметр. Чем меньше диаметр, тем выше сопротивление потоку энергии.
Кабель среднего напряжения , размер , имеет номинальное напряжение от 1 кВ до 100 В кВ. У них есть высокотехнологичные соединения, которые необходимо правильно разрезать. Если они не обрезаны должным образом, они могут взорваться и нанести травмы персоналу или оборудованию. Концепция размера кабеля МВ была введена в связи с увеличением спроса на уровень напряжения. По мере роста спроса росла и классификация. В настоящее время также доступны экстра-низкая и экстра-высокая классификации
Кабели с разным электрическим сопротивлением используются в различных приложениях, поэтому Калькулятор размера силового кабеля помогает определить размер кабеля, необходимый для предотвращения каких-либо несчастных случаев.
Расчет размера электрического кабеля Формула утомительна и сложна, поэтому мы предлагаем вам самый простой способ расчета размера, подходящего для вашего применения. Мы используем метод определения размера кабеля Bs7671 для расчета размера, который является британским стандартом для допустимой нагрузки по току одножильного медного кабеля с изоляцией из сшитого полиэтилена.
Калькулятор размера электрического кабеля
Отказ от ответственности
Рекомендуемые размеры кабелей основаны на информации, предоставленной пользователем, и предназначены для использования только в качестве руководства. Приведенный выше расчет основан на требованиях BS7671 для правил электропроводки IEE, метод установки C, для кабелей типов BS5467 и BS6724 и основан на падении напряжения, выбранном для 230 и 400 вольт. : Найдите ток в амперах вашей цепи в верхней части диаграммы ниже.
Расчет импеданса кабелей
Импеданс рассчитывается по следующей формуле:
Zc=Rc2+Xc2
коэффициент мощности в худшем случае. Калькулятор размера кабеля
использует сопротивление Rc из таблицы 35 стандарта AS/NZS 3008-2017. Реактивное сопротивление для одножильных кабелей выбирается из плоских
Loop impedance calculation
The maximum loop distance is calculated by below formula:
Lmax=0. 8⋅V1ϕ⋅1000Imin⋅Zc
Where:
- V 1Φ is the single phase Напряжение.
- I min — минимально допустимый ток срабатывания автоматического выключателя или другого защитного устройства.
- Z c полное сопротивление кабеля в Ом/км.
Расчет падения напряжения
Падение напряжения трехфазного переменного тока рассчитывается следующим образом:
Vd3ϕ=IL(3Zc)1000 2Zc)1000
Где I — ток нагрузки, L — расстояние, а Z c — сопротивление кабеля в Ом/км.
Расчет короткого замыкания
Допустимая нагрузка кабелей при коротком замыкании рассчитывается в соответствии с AS/NZS 3008-2017
I2t=K2S2
Где:
-
- K — константа, выбранная из таблицы 52 стандарта AS/NZS 3008-2017.
- S – площадь поперечного сечения проводника.
- t — продолжительность короткого замыкания в секундах.
Таблица размеров и номинальных токов электрических кабелей
Поперечное сечение (мм2) | Приблизительный общий диаметр (мм) | Текущий рейтинг | |
Однофазный (Ампер) | Трехфазный (Ампер) | ||
1,5 | 2,9 | 17,5 | 15,5 |
2,5 | 3,53 | 24 | 21 |
4 | 4,4 | 32 | 28 |
6 | 4,68 | 41 | 36 |
10 | 5,98 | 57 | 50 |
16 | 6,95 | 76 | 68 |
25 | 8,7 | 101 | 89 |
35 | 10. 08 | 125 | 110 |
50 | 11,8 | 151 | 134 |
70 | 13,5 | 192 | 171 |
95 | 15,7 | 232 | 207 |
120 | 17,4 | 296 | 239 |
150 | 19,3 | 300 | 262 |
185 | 21,5 | 341 | 296 |
240 | 24,6 | 400 | 346 |
300 | 27,9 | 458 | 394 |
400 | 30,8 | 546 | 467 |
500 | 33,8 | 626 | 533 |
630 | 37,6 | 720 | 611 |
Таблица размеров проводов международного стандарта (IEC 60228) | |||||||||
---|---|---|---|---|---|---|---|---|---|
0,75 мм² | 4 мм² | 0,5 мм² | 1 мм² | 2,5 мм² | 1,5 мм² | ||||
70 мм² | 6 мм² | 25 мм² | 185 мм² | 35 мм² | 400 мм² | ||||
95 мм² | 1000 мм² | 10 мм² | 800 мм² | 150 мм² | 50 мм² | ||||
300 мм² | 120 мм² | 500 мм² | 16 мм² | 630 мм² | 240 мм² |
Сборка электрощита частного дома 380В 15кВ: разводка, улица
Стандартные параметры электросети частных домов 3 фазы, напряжение 380 В. Мощность выделяется 15 кВт, а 4- Тип кабеля с сердечником используется для проводки. По этой причине коммутационные и защитные устройства закрыты от несанкционированного подключения. Самостоятельный монтаж электрощита для частного дома 380 В 15 кВт предусматривает его установку на доступной для осмотра и основного применения территории.
Содержание
- Характеристика и специфика трехфазной сети
- Структура и элементы электрощита
- Выбор схемы сборки трехфазного электрощита
- Использование кросс-модуля для трехфазного распределительного щита
- Сборка щита 380 В только на дифференциальных выключателях
- Схема с двумя УЗО
- По одному УЗО на каждую фазу
- УЗО на вводе и однополюсном автомате
- Более трех групповых УЗО
- Алгоритм распределения нагрузки по трем фазам
- Общий порядок группировки нагрузки на машины
- Особенности сборки щита в деревянном доме
- Нюансы выбора материалов
- Требования к распределительному щиту
- Полезные советы при сборке распределительного щита
Характеристики и специфика трехфазной сети
Электрощит в трехфазной сети
Электрическая сеть 380 В предназначена для подключения трехфазного и однофазного оборудования. В случае трехфазного подключения его подключают к 3 фазам и нейтрали для равномерного распределения нагрузки мощных бытовых приборов.
Наличие трех фаз позволяет использовать 4-5-жильные провода меньшего сечения и дифавтоматы на 3-4 полюса. Выделенная мощность для сети 380 В делится поровну по фазам. То есть, если выделено 18 кВт, на каждую фазу будет по 6 кВт.
С помощью автоматического выключателя трехполюсного или четырехполюсного типа обесточивается линия в случае повышенной нагрузки одной фазы. Учитывая временную задержку дифавтомата, требуется правильно распределить эту нагрузку.
Без разделения нагрузки возникает «перекос фаз», что приводит к постоянному отключению электричества.

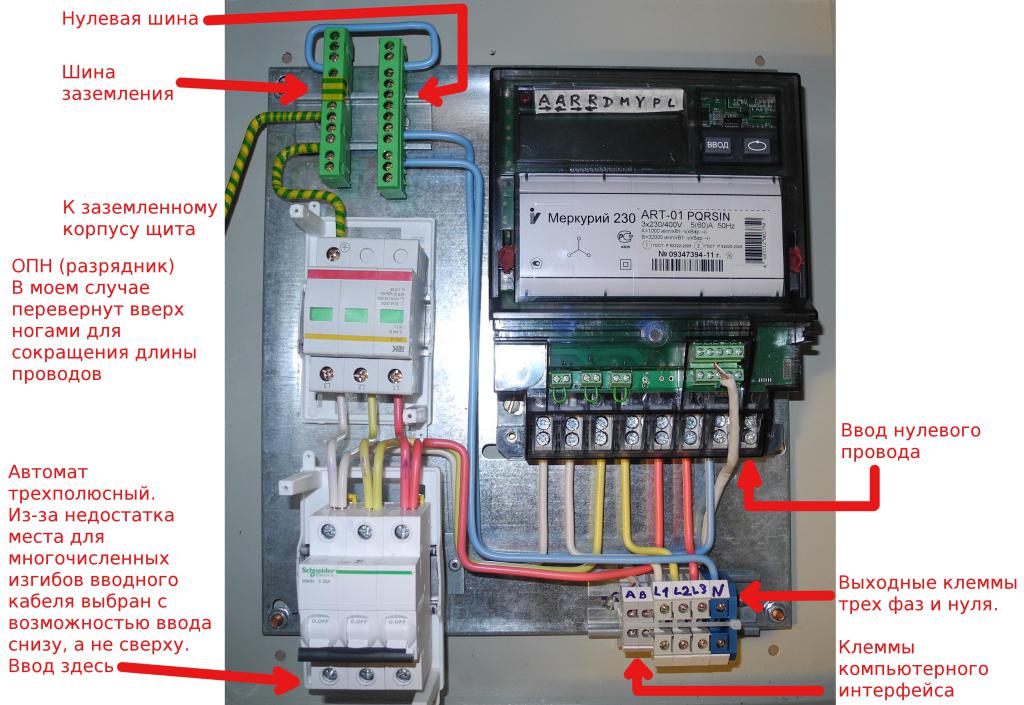

Конструкция и элементы электрощита
Элементы электрощита
Для трехфазного распределительного щита мощностью 15 киловатт и потребляемой мощностью 15 кВт/ч потребуются следующие комплектующие:
- Прибор учета электроэнергии. Счетчик устанавливается сразу в приборную панель. Электронные модели с высокой точностью и надежностью подходят для домашней сети. Работают на нескольких тарифах, отображают данные на цифровом табло.
- Электрическая панель. Это коробки разных размеров. Наружный вариант должен иметь DIN-рейку, замок, смотровое отверстие для снятия показаний. Оптимальный уровень пылевлагозащиты — IP 54, толщина стенки — 1 мм.
- Дифаавтомат на входе. Подойдет трехполюсная модель, подключенная к трем фазам.
- УЗО. Защитный элемент от возникновения опасного потенциала на корпусе устройства.
- Автоматический выключатель. В частном доме на ввод требуется устройство на 25 А, на систему освещения – на 6,3 или 10 А, на силовую цепь – 16 А. Мощность такого выключателя от 7 киловатт.
- Реле напряжения. Предотвращает повреждение бытовой техники из-за перепадов напряжения.
- Измерительные приборы. Вольтметр и амперметр в одном корпусе — опциональное устройство.
Для предотвращения импульсных колебаний и защиты от молнии можно заменить реле УЗИП.
Выбор схемы сборки электрощита трехфазного
Схема заземления
Сборка щита 380 для дома осуществляется по нескольким схемам. В отличие от квартиры, в домах помимо защитной автоматики устанавливается УЗО, через которое запускается освещение. Покупка элемента влияет на бюджет работ, но система электроснабжения получается надежной и безопасной.
Установка распределительной коробки предусматривает организацию линии заземления. Частный дом заземлен по схемам:
- ТН-Ц-С. Рекомендован ПУЭ, но подходит только для новых дорог с регулярным обслуживанием.
- ТТ. Монтируется на основе защитных устройств и контура заземления.
Работоспособность составляющих схем заземления поддерживается пользователем.
Использование кросс-модуля для трехфазного распределительного щита
Кросс-модуль
Для удобства сборки распределительного щита 380 В и возможности переподключения автоматов к другим фазам используется кросс-модуль. Ставится после счетчика. Особенностью устройства является наличие трех выходов на три фазы и несколько выходов с аналогичными фазами.
Через кросс-модуль происходит разделение нагрузки на дифавтоматы. Подключение осуществляется так:
- Кабель терминатора вставляется в розетку.
- Сердечник фиксируется прижимным винтом.
- Для переподключения фаз откручивается винт, извлекается провод и подключается к свободному выводу нужной фазы.
Менять местами провода необходимо только при перегрузке одной из фаз.
Сборка распределительного щита 380 В только на дифференциальных выключателях
Дифаавтомат с электронным блоком дифференциальной защиты
Дифавтомат — устройство для отдельной линии, работающее как обычный автомат и устройство защиты от утечки тока. На каждую группу потребителей может подаваться отдельное устройство, распределяющее нагрузку без перекоса фаз.
Преимущества схемы сборки трехфазного распределительного щита на дифавтомате для дачи или частного дома:
- защита каждой линии от протечек, перегрузок, коротких замыканий с помощью одного устройства;
- быстрый поиск проблемного места при поломках;
- отсутствие нулевых шин;
- подбор количества дифавтоматов по количеству ответвлений;
- самостоятельный выбор принципа группировки элементов в коробке;
- простота распределения фазной нагрузки.
Минусы подключения — нужен габаритный щит, более 72 модулей, что очень дорого.
Модели с указанием причины срабатывания определяют, почему отключился дифференциальный автомат.
Схема с двумя УЗО
Схема с двумя УЗО
Сборка щита по схеме подключения с двумя УЗО 380 В подразумевает установку на вводе мощных устройств. Нулевая и заземляющая шины располагаются возле каждой группы потребителей. Нули подаются через отдельную монтажную рейку:
- элемент окрашивается в синий цвет лаком для ногтей или акриловой краской;
- зубья удаляются из шины через 1;
- нулевой провод подключается от шины;
- зубья вставляются в пазы и затягиваются прижимными винтами.
После УЗО устанавливается кросс-модуль, где запускается фаза. Размыкатели линий выбрасываются на выходе.
К преимуществам схемы относятся:
- доступная стоимость расходных материалов;
- малые габариты коробки;
- простота переключения одного или двух потребителей из группы.
Недостатков сборки гораздо больше:
- высокая стоимость для трехфазных моделей УЗО;
- трудности с переподключением групповых потребителей;
- долгий поиск причины проблемы;
- отключение 50% потребителей от сети на время работы одного автомата;
- проблема с балансировкой нагрузки и раздельным размещением влажной и сухой зон.
Схема подойдет, если у вас есть загородный деревянный дом, который используется периодически, а не круглый год.
Подпишите или наклейте этикетки, чтобы не перепутать шины.
Одно УЗО на каждую фазу
УЗО и однополюсные выключатели
Схема может быть собрана из двухполюсных УЗО и кросс-модулей после каждого. Нагрузка, распределенная по фазам, подается на выходы устройств защитного отключения. Нулевых и заземляющих шин будет три — по количеству УЗО.
Преимущества подключения включают:
- логическое распределение групп потребителей;
- отключение 20-25% потребителей при срабатывании одного УЗО.
Недостатки — проблематичное выделение «мокрых» помещений в отдельную группу без перекоса фаз, затраты времени на поиск пробоев. Для устранения недостатков можно собрать каждую группу на отдельной din-рейке, установить УЗО, и затем расположите машины последовательно.
Установка отдельных УЗО на опасных линиях.
УЗО на вводе и однополюсный автомат
УЗО на вводе и однополюсные выключатели
Самый простой и распространенный узел трехфазного распределительного щита, не позволяющий изменять порядок элементов в будущее. Фазы загружаются только один раз. Схема отличается бюджетной стоимостью и реализована в небольшой панели на 54-72 модуля.
На вводе устанавливается УЗО, а для распределения нагрузки используются однополюсные модели. PUE ограничивает пользователя в количестве линий подключения. В основу положен пункт 7.1.83, где сказано, что суммарный ток утечки не должен превышать 1/3 от номинального значения. Под током утечки сети ПУЭ понимают 10 мкА на 1 м провода.
Схема выгодна с точки зрения стоимости элементов, небольшого размера коробки, в которой содержится около 32 модулей. К его недостаткам можно отнести проблемы с группировкой, невозможность изменения фазной нагрузки, наличие нулевых шин. Для выравнивания напряжения придется почти полностью перебирать щиток. В противном случае возможен сильный перекос напряжения, нагрев шины с нулевым прогаром и перегрузка автоматов.
УЗО часто срабатывает в ложном режиме.
Более трех групповых УЗО
Система защиты с индивидуальными УЗО
Электричество в загородном доме и коттедже протекает по большому количеству линий. В случае установки 3-х защитных устройств возникают проблемы с поиском повреждений, раздельной групповой проводкой влажных помещений и улицы.
Многоуровневая система защиты с индивидуальными УЗО после групповых УЗО позволит организовать раздельное электроснабжение «мокрой» и «сухой» зон. Количество групп на фазу определяется количеством потребителей, особенностями разбивки нагрузки и размерами распределительного щита.
Перед работой необходимо рассчитать затраты по каждому узлу с учетом стоимости дин-рейки, шины, кабеля. Реализация вводного щита с более чем 3-мя УЗО, рассчитанного на 380 Вольт, имеет несколько нюансов:
- чтобы не запутаться, нужно подписать или промаркировать каждый провод, автомат и УЗО;
- указывают, к какой фазе выведен проводник. Например, к первой фазе подключаются три УЗО. Первый обозначает L1-1, второй — L1-2, третий — L1-3.
Несмотря на сложность схемы, система персонализирована. Если сработало одно УЗО, неисправность может быть обнаружена на конкретной линии. При активации устройства отключается небольшое количество оборудования.
Алгоритм распределения нагрузки по трем фазам
Основными трудностями при сборке конструкции является группировка и равномерное разделение нагрузки, чтобы мощное оборудование не стало причиной отключения из-за перегрузки. Это получится при суммарной мощности не превышающей номинальной и не одновременной работе всех устройств.
Общий порядок группировки нагрузки на машины
Таблица степеней защиты
Простой и надежной является схема с установкой на отдельную группу потребителей или мощное оборудование отдельной машины и УЗО. Недостатки подключения – большой трехфазный щиток и стоимость его обустройства. Альтернативой является подача нескольких линий на один автомат и правильная последовательность их сочетания:
- Для подключения розеток и осветительных приборов нужно использовать разные автоматы. Это позволит исключить обесточивание всей сети при выходе из строя одной группы.
- Ванную, кухню или сауну («мокрые зоны») нельзя помещать в одну группу с «сухими». Автоматы для влажной среды подбираются с разными характеристиками.
- Уличная группа — свет и розетки подключаются к отдельным автоматам. Допускается объединение этой группы с хозяйственными постройками.
- Отдельные автоматы используются для питания автоматических ворот, охранного освещения и СКУД.
- Для питания мощных бытовых приборов устанавливаются персональные УЗО и автоматы. Можно сгруппировать электрическую духовку с электроплитой, стиральной и посудомоечной машинами, проточным и накопительным бойлером. Во избежание перегрузки не рекомендуется подключать устройства одновременно.
Для правильного формирования групп составьте список строк с указанием загрузки каждой.
Особенности сборки щита в деревянном доме
Повышенная горючесть и опасность возникновения пожарных ситуаций обусловливают особый порядок установки щита в деревянном доме. Изначально пиломатериал пропитывают противопожарными средствами, способными удерживать огонь до 20 минут. Чтобы исключить возможность возгорания, потребуется придерживаться строгой последовательности работ.
Нюансы выбора материалов
Электропроводка в потолке из дерева в металлической гофре
При подборе материалов учитываются следующие нюансы:
- Электрифицировать деревянный дом можно только медным кабелем. Провод должен иметь маркировку «нг» и ЛС — двухслойная негорючая изоляция.
- Выбор сечения проводника. Вы можете рассчитать по формулам или воспользоваться таблицей ПУЭ.
- Все точки электропроводки, включая розетку и освещение, заземляются.
- Допускается применение трех-, четырехжильного провода.
- Обязательна установка УЗО для защиты от пробоя по корпусу и пожарных бревен.
- Установка на каждую линию или группу отдельного автомата мощностью в соответствии с общей нагрузкой на сеть.
- Отдельное устройство отключения для каждой группы. Для двухэтажного дома достаточно модели на 25 А на вводе и отдельно для группы — устройства на 16 А.
- Выбор розеток в зависимости от способа разводки — скрытая или открытая.
Счетчик должен располагаться перед входным автоматом для удобства опломбирования.
Требования к распределительному щиту
Правильный электрощит для дома из дерева – металлический, не контактирующий с пиломатериалами. Толщина стенки изделия от 1 до 2 мм, но при коротком замыкании электрическая дуга прожигает металл. В этом случае можно отделать стену кирпичом и поставить коробку на готовую поверхность. Второй вариант прослойки – асбестоцементная плита или укладка под короб отрезка асбестовой ткани, сложенного в несколько раз.
Полезные советы при сборке распределительного щита
Термоусадочная трубка для проводов
Для сборки электрощита со счетчиками электроэнергии и защитными средствами, рассчитанными на 380 В 15 кВт, вам потребуется приобрести качественный влагостойкий короб. Провода накидываются на станки специальными обжимными наконечниками, обжимаются пассатижами.
Изоляционная лента не обеспечивает надежного покрытия. Удобнее работать с термоусадочными трубками, которые при нагревании феном или зажигалкой плотно обжимают изделие.
Жилы выбираются одинакового сечения. Разное сечение кабеля на одном выводе выключателя приведет к оплавлению изоляции и возгоранию.
Готовая коробка должна иметь маркированные элементы. Это облегчит отключение подачи электроэнергии в отдельную комнату.
Добавить комментарий
