ВКЭ-М-10 выключатель масляный | цена, характеристики

Выключатель ВКЭ-М-10

Главная
Масляные выключатели
Выключатель ВКЭ-М-10

Выключатель ВКЭ-М-10

в наличии

Маломасляный выключатель ВКЭ-М-10 является модернизированным выключателем ВКЭ-10. Выключатель ВКЭ-10 отличается от ВКЭ-М-10 конструкцией электромагнитного привода, который имеет другой габарит по высоте и его общий размер от основания выключателя составляет 627 мм вместо 443 мм.

Запросить цену

Описание

Характеристики

Документация

Видеообзор

Структура условного обозначения выключателя ВКЭ-М-10

пример: выключатель ВКЭ-М-10-20/630, ВКЭ-М-10-20/1000, ВКЭ-М-10-31,5/1600

В – выключатель.

К – колонкового типа

Э – встроенный электромагнитный привод

М — модернизированный

10 – номинальное напряжение, кВ.

20, 31,5 — номинальный ток отключения, кА.

630; 1000, 1600 – номинальный ток, А.

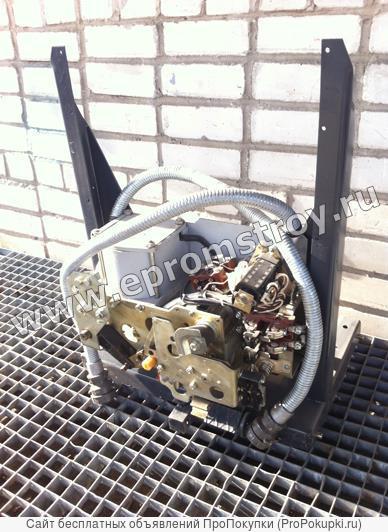

Устройство выключателя ВКЭ-М-10

Выключатели типа ВКЭ-М-10 относятся к жидкостным выключателям высокого напряжения с малым объемом дугогасящей жидкости (трансформаторного масла). Принцип действия выключателей основан на гашении электрической дуги, возникающей при размыкании контактов потоком газомасляной смеси, образующейся в результате интенсивного разложения трансформаторного масла под действием высокой температуры дуги. Этот поток получает определенное направление в специальном дугогасительном устройстве, размещенном в зоне горения дуги.

Полюсы выключателей на номинальные токи 630 и 1000 А (номинальный ток отключения – 20 кА) выполнены в цельном изоляционном цилиндре; полюсы выключателей на номинальный ток 630, 1000 (номинальный ток отключения – 31,5 кА) и 1600 А имеют в верхней части металлические ребристые корпуса, а выключатели имеют изоляционные кожухи.

Управляется выключатель встроенным электромагнитным приводом постоянного тока. При этом оперативное включение происходит за счет энергии включающего электромагнита, отключение — за счет энергии отключающей пружины самого выключателя, которая срабатывает при воздействии отключающего электромагнита на защелку привода, удерживающую выключатель во включенном положении.

Техническая характеристика

Значение

1. Номинальное напряжение, кВ

2. Наибольшее рабочее напряжение, кВ

3. Номинальный ток, А

630, 1000, 1600

4. Номинальный ток отключения, кА

20; 31,5

5. Предельный сквозной ток, кА:

а) начальное эффективное значение периодической

составляющей

20 (31,5)

б) амплитудное значение

52 (80)

6. Предельный ток термической устойчивости для промежутка времени 3 c, кА

20 (31,5)

7. Минимальная бестоковая пауза при АПВ, с

0,3

8. Собственное время отключения выключателя, с, не более:

0,05

9. Полное время отключения выключателя, с, не более:

0,07

10. Собственное время включения выключателя, с, не более

0,25

11. Климатическое исполнение

У;Т

12. Категория размещения

2, 3

13. Габаритные размеры, мм

1158x640x625

14. Масса выключателя (без масла), кг

144 — 170

15. Масса масла, кг

10 — 12

Сопутствующая продукция

Запросить цену

на Выключатель ВКЭ-М-10

Шаг 1
Шаг 2

Выберите необходимые параметры

Номинальный ток, А

63010001600

Номинальный ток отключения, кА

2031,5

Полезные статьи

Научные статьи на тематику высоковольтное оборудование

29
нбр

Техническое обслуживание и ремонт выключателей 6-10 Кв и приводов к ним

роки проведения внеочередных и плановых ремонтов выключателей и приводов к ним зависят от коммутационной и механической износостойкости контактов . ..

02
нбр

Ремонт маломасляных и электромагнитных выключателей

Длительная эксплуатация маломасляных и электромагнитных выключателей требует их межремонтного обслуживания и ремонта …

19
окт

Проведение периодических измерений и проверок масляных выключателей

Масляные выключатели, находящиеся в эксплуатации, подвергаются периодическим проверкам, измерениям и испытаниям (далее испытаниям) в объеме и в сроки …

ВКЭ-10 выключатель масляный | технические характеристики, цена

Выключатель ВКЭ-10

Главная
Масляные выключатели
Выключатель ВКЭ-10

Выключатель ВКЭ-10

в наличии

Выключатели типа ВКЭ-10 колонкового типа относятся к типу маломасляных и представляют собой трехполюсный коммутационный аппарат, предназначенный для работы в закрытых установках переменного тока высокого напряжения частотой 50 гц. Управление выключателями осуществляется встроенным электромагнитным приводом.

Запросить цену

Описание

Характеристики

Документация

Видеообзор

Структура условного обозначения выключателя ВКЭ-10

пример: выключатель ВКЭ-10-20/630, ВКЭ-10-20/1000, ВКЭ-10-31,5/1600

В – выключатель.

К – колонкового типа

Э – встроенный электромагнитный привод

10 – номинальное напряжение, кВ.

20, 31,5 — номинальный ток отключения, кА.

630; 1000, 1600 – номинальный ток, А.

Устройство выключателя ВКЭ-10

Выключатели типа ВКЭ-10 относятся к жидкостным выключателям высокого напряжения с малым объемом дугогасящей жидкости (трансформаторного масла). Принцип действия выключателей основан на гашении электрической дуги, возникающей при размыкании контактов потоком газомасляной смеси, образующейся в результате интенсивного разложения трансформаторного масла под действием высокой температуры дуги. Этот поток получает определенное направление в специальном дугогасительном устройстве, размещенном в зоне горения дуги.

Техническая характеристика

Значение

1. Номинальное напряжение, кВ

2. Наибольшее рабочее напряжение, кВ

3. Нормированное время отключения выключателя, с, не более:

а) собственное

0,05

б) полное

0,07

4. Нормированное собственное время включения выключателя, с, не более

0,25

5. Нормированная бестоковая пауза при АПВ, с

0,3

6. Масса масла, кг

7. Номинальный ток, А

630, 1000,1600

8. Номинальный ток отключения, кА

20; 31,5

9. Ток термической стойкости за 3 с, кА

20 (31,5)

10. Собственное время отключения, с

0,07

11. Полное время отключения, с

0,095

12. Собственное время включения, с

0,3

13. Климатическое исполнение

У;Т

14. Категория размещения

2, 3

15. Габаритные размеры, мм

1158x640x626

16. Масса, кг

144…170

Сопутствующая продукция

Запросить цену

на Выключатель ВКЭ-10

Шаг 1
Шаг 2

Выберите необходимые параметры

Номинальный ток, А

63010001600

Номинальный ток отключения, кА

2031,5

Полезные статьи

Научные статьи на тематику высоковольтное оборудование

29
нбр

Техническое обслуживание и ремонт выключателей 6-10 Кв и приводов к ним

02
нбр

Ремонт маломасляных и электромагнитных выключателей

19
окт

Проведение периодических измерений и проверок масляных выключателей
