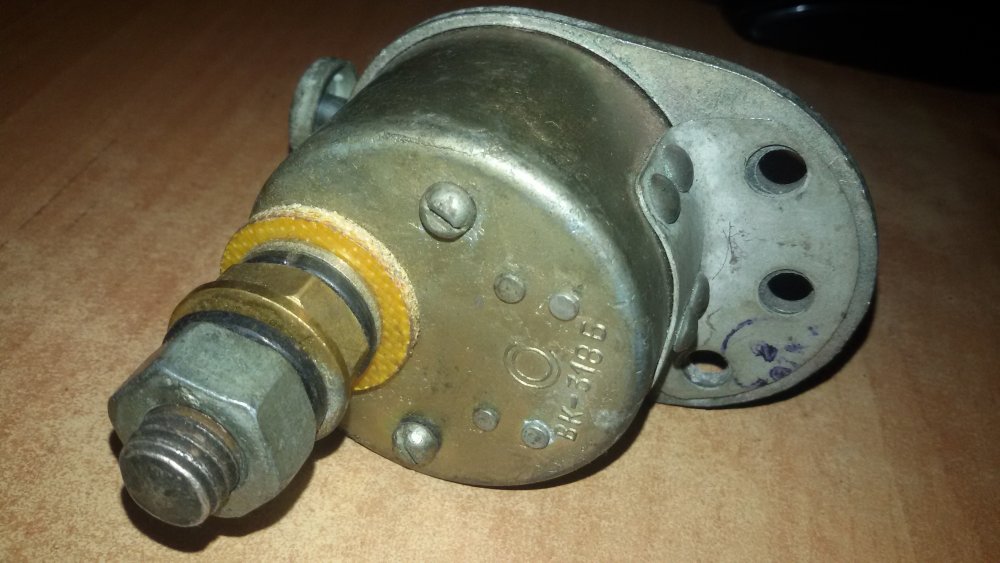

Вк 10б: Выключатель стоп-сигнала ВК 10Б ЛИАЗ

Запчасти к масляным выключателям ВК-10, ВКЭ-10

Запчасти к масляным выключателям ВК-10, ВКЭ-10 — ООО «Политэкс Элект»

  • Главная >
  • Каталог производимой продукции >
  • ЗАПЧАСТИ ДЛЯ ВЫКЛЮЧАТЕЛЕЙ >
  • ВК-10, ВКЭ-10



     Высоковольтные масляные выключатели серии ВК-10, ВКЭ-10 с электромагнитным приводом предназначены для работы в шкафах комплектных распределительных устройств внутренней и наружной установки номинальным напряжением до 10 кВ трехфазного переменного тока частоты 50 Гц. Они служат для коммутации высоковольтных цепей трехфазного переменного тока в номинальном режиме работы установки, а так же для автоматического отключения этих цепей при коротких замыканиях и перегрузках, возникающих при аварийных режимах.

ООО «Политэкс Элект» занимается изготовлением токоведущих стержней, втычных контактов типа тюльпан и других запчастей для высоковольтных масляных выключателя ВК-10, ВКЭ-10. Наличие большого количества готовой продукции на складе позволяет осуществлять поставки в минимально короткие сроки, что очень важно при возникновении аварийных ситуаций.



 Технические характеристики масляного выключателя ВК-10, ВКЭ-10

Значение

 Номинальное напряжение, кВ

10

 Номинальный ток, А

630; 1000; 1600

 Номинальный ток отключения, кА

20; 31,5

 Номинальный напряжение                     постоянного тока                                   электромагнитов включения   и               отключения, В

110; 220

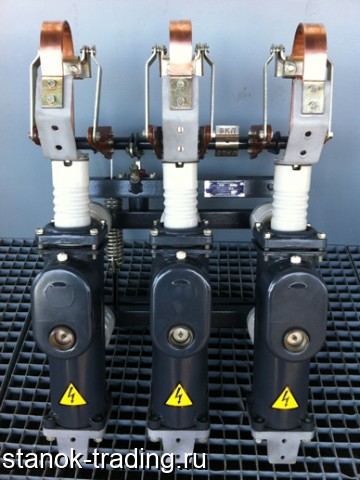

       Полюс масляного выключателя ВК-10, ВКЭ-10





           Каталог запчастей к масляным выключателям ВК-10, ВКЭ-10

 №

 Наименование

 Обозначение

 №

 Наименование

 Обозначение

1

Камера

ВИЕЮ. 686425.001

47

Тяга

5ВУ.234.022

2

Камера

ВИЕЮ.686425.001-01

48

Цилиндр

ВИЕЮ.301134.005

3

Камера

5КА.740.041

49

Цилиндр

ВИЕЮ.715551.001

4

Камера

5КА.740.041-01

50

Цилиндр

ВИЕЮ.715541.001

5

Контакт розеточный

ВИЕЮ.685122.002

51

Цилиндр

8КА.770.095

6

Контакт розеточный

ВИЕЮ.685122.002.03

52

Цилиндр

8КА.770.097

7

Контакт розеточ.

5КА.551.106-06

53

Цилиндр

5КА.268.043. 02

8

Контакт розеточ.

5КА.551.106-08

54

Механизм

6КА.710.058-02

9

Контакт

8КА.551.055

55

Корпус

5КА.003.022

10

Контакт тюльпан

5КА.551.083

56

Вал

5КА.200.169

11

Контакт тюльпан

5КА.551.136

57

Вал

5КА.200.170

12

Контакт заземл.

5КА.510.079

58

Вал

5КА.200.171

13

Контакт блокир.

ВИЕЮ.685179.006

59

Основание

ВИЕЮ.753183.001

14

Контакт

ВИЕЮ.685179.007

60

Перегородка

ВИЕЮ. 711146.001

15

Ламель

5КА.572.010

61

Прокладка

8КА.371.053

16

Ламель

5КА.572.010-01

62

Прокладка

8КА.371.089

17

Стержень

ВИЕЮ.685174.009

63

Прокладка

8КА.371.111

18

Стержень

ВИЕЮ.685174.009-01

64

Прокладка

8КА.371.091

19

Стержень

ВИЕЮ.685174.009-03

65

Прокладка

8КА.371.094

20

Стержень

ВИЕЮ.715112.020

66

Прокладка

8КА.371.092

21

Стержень

ВИЕЮ.715112.020-01

67

Прокладка

8ВУ. 370.035

22

Стержень

ВИЕЮ.715112.020-03

68

Прокладка

ВИЕЮ.754152.003

23

Стержень

8ВУ.540.025

69

Прокладка

ВИЕЮ.754152.004

24

Стержень

8ВУ.540.024

70

Пружина откл.

5КА.281.046

25

Стержень

ВИЕЮ.685174.010

71

Рычаг

ВИЕЮ.743327.003

26

Стержень

ВИЕЮ.685174.010-01

72

Рычаг

ВИЕЮ.743141.002

27

Стержень

8КА.173.022

73

Рычаг

ВИЕЮ.743141.003

28

Стержень

8КА.540.044

74

Рычаг

5КА. 231.210

29

Стержень

8КА.540.031-01

75

Сектор

5КА.192.029

30

Стержень

5КА.540.039

76

Сектор

5КА.192.026

31

Стержень

5КА.540.039-01

77

Колпачок

8КА.307.032

32

Стержень

5Ка.540.034

78

Колпачок

8КА.307.049

33

Стержень

5КА.540.047

79

Поплавок

ВИЕЮ.306766.001

34

Стержень

5КА.540.031

80

Указатель

8КА.441.032

35

Токоотвод

ВИЕЮ.685123.004

81

Буфер

5КА. 287.029

36

Токоотвод

ВИЕЮ.685123.004-01

82

Катушка вкл.

ВИЕЮ.685421.008

37

Токоотвод

ВИЕЮ.685123.004-02;-03

83

Катушка вкл.

ВИЕЮ.685421.003

38

Токоотвод

5КА.587.010

84

Катушка откл.

ВИЕЮ.685452.002-03

39

Токоотвод

5КА.587.009

85

Катушка откл.

ВИЕЮ.685452.002-02

40

Втулка

8КА.212.031

86

Полюс выкл.



41

Втулка

8КА.210.193







42

Втулка

8ВУ.212.016







43

Втулка

8КА. 211.032







44

Втулка

8КА.212.032







45

Втулка

ВИЕЮ.713171.001-01







46

Втулка

ВИЕЮ.713171.001









*Цены, возможность изготовления и сроки поставки запчастей к высоковольтным масляным выключателям ВК-10, ВКЭ-10 уточняйте по телефону, либо оставляйте заявку на электронной почте

На нашем сайте мы используем файлы cookie, чтобы сделать вашу работу наиболее комфортной.
Продолжая пользоваться нашим сайтом не меняя настроек, вы, тем самым, выражаете согласие на использование нами данных файлов.
Более подробно вы можете прочитать о них в разделе Политики конфиденциальности.

ВК-10 Ванна колокольная (погружного типа).

«СП «ЭНЭКСИС», доставка в г. Саратов

  • Назначение
  • Технические характеристики
  • Комплект поставки

Назначение ВК-10

Ванна колокольная погружного типа ВК-10 предназначена для нанесения гальванического покрытия (цинкования, оловянирования, кадмирования, никелирования, меднения) из кислых и щелочных электролитов на мелкие изделия в насыпном виде.

Характеристика обрабатываемых деталей: максимальная длина 60 мм, диаметр 4-30 мм, масса до 0,08 кг.

Ванна колокольная ВК-10 может работать в комплексе с линиями гальванических покрытий или автономно.

Изделие изготовлено из сертифицированных материалов и комплектующих.

Колокол установлен на валу привода вращения. На корпусе редуктора привода вращения установлен катодный токоподвод.

В колокол введен штанга с гибким поводком

Состав электрооборудования:

Электрическая часть ванны содержит электропривод колокола, который состоит из мотор-редуктора NMRV-040-100-А63-В6-0,12 и автомата пуска двигателя GV2ME04 (0,4-0,63 А) или аналог, помещенного в модульный пластиковый корпус.

Питание от сети переменного тока 380 В, 50 Гц, общий ток потребления 3-5 А.

Регламентные работы:

В процессе эксплуатации по мере необходимости производить промывку ванны и систем ванны.

При промывке ванны необходимо рабочие растворы слить во вспомогательную тару.

Промывку рекомендуется выполнять теплой водой методом полива со щеткой.

После промывки не должно быть кристаллов солей и загрязнений на элементах конструкции ванны.

Регламентные работы проводить 1 раз в три месяца.

Условия транспортирования:

Транспортирование вне предприятия-изготовителя производится в заводской упаковке (таре) по железной дороге в крытых вагонах или в закрытых автомашинах. При транспортировке не допускаются удары, резкое торможение, толчки, должны выполняться требования предупредительных знаков и надписей, нанесенных на упаковочном ящике. При транспортировании обеспечить надежное закрепление тары.

При получении ванны следует убедиться в отсутствии на упаковочной таре признаков транспортных повреждений.

После транспортирования ванны при отрицательных температурах перед включением ванну выдержать в течение 24 часов при нормальных условиях.

Технические характеристики ВК-10

















Параметр Значение
Объем колокола, м3, не менее 0,01
Единовременная загрузка колокола:
   по массе, кг 5,1
   по поверхности, м2 0,55
Частота вращения колокола, об/мин 10-12
Размер перфорации колокола d3
Тип колокола восьмигранный тюльпанообразный
Тип контактов штанга с гибким поводком
Угол наклона колокола, о 30-60
Внутренние размеры ванны, мм 500х600х600
Объем рабочего раствора, м3 0,16
Анодные шины 2 шт. Материал –медь
Напряжение на аноде, катоде, В, не более 24
Сила тока, А, не более 100
Габаритные размеры, мм, не более 1300х900х1100
Масса комплекта поставки, кг, не более 100





Обозначение Наименование Кол-во Примечание
501-ГРУ-55/00.000-01 Ванна колокольная ВК-10 1
Эксплуатационная документация
501-ГРУ-55/00.000-01ПС Ванна колокольная ВК-10 Паспорт 1
501-ГРУ-08/00.000-01 Э4 Ванна колокольная ВК-10 Схема электрическая принципиальная 1
