Кабель ВБбШв 4х10 — 1кВ — Цены, диаметр, вес и др. характеристики
Кабельная энциклопедия → Кабели силовые с ПВХ изоляцией до 6 кВ → Кабель ВБбШв — 1кВ
ГОСТ 16442-80, ТУ 16.К71.322-2002
ВБбШв 4х240 — 1кВ (мн)
ВБбШв 4х25 — 1кВ (мн)
ВБбШв 5х16 — 1кВ (ож)
ВБбШв 5х95 — 1кВ (мн)
Расшифровка
_
В
Бб
Шв
4
х
10
—
1кВ
медная жила
изоляция из ПВХ пластиката
броня из стальных лент без подушки
шланг из ПВХ пластиката
4 жилы
номинальное сечение жилы 10 мм2
номинальное напряжение 1 кВ
Конструкция
1. Четыре однопроволочные круглые токопроводящие медные жилы номинальным
сечением 10 мм2, соответствующие 1 классу по ГОСТ 22483-2012.
2. Изоляция жилы из ПВХ пластиката номинальной толщиной 1,0 мм.
3. Поясная изоляция:
— выпрессованная из ПВХ пластиката толщиной не менее 0,9 мм;
— в виде слоя из двух поливинилхлоридных лент и двух лент крепированной бумаги
суммарной толщиной не менее 1,1 мм;
— или в виде слоя из поливинилхлоридных лент толщиной не менее 0,9 мм.
4. Защитный покров типа «БбШв» по ГОСТ 7006-72.
А. Без подушки.
Б. Броня из двух стальных или стальных оцинкованных лент толщиной не менее 0,3 мм.
Неоцинкованные ленты должны быть покрыты битумом или битумным составом и
полиэтилентерефталатной лентой.
В. Наружный покров из выпрессованного поливинилхлоридного защитного шланга
толщиной не менее 1,8 мм.
Технические характеристики
Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
Время выдержки при испытании | 10 мин |
Длительно допустимая токовая нагрузка | 61 А на воздухе, 71 А в земле |
Допустимый ток односекундного КЗ | 1,09 кА |
Сопротивление изоляции при 20 °С | не менее 7 МОм·км |
Строительная длина | не менее 450 м |
Маломеры в партии | не более 20% кусками от 50 м |
Допустимая температура нагрева жил | 70 °C |
Максимальная температура нагрева жил | 80 °C при перегрузке, 160 °C при токе КЗ |
Минимальный радиус изгиба | 7,5 наружных диаметров |
Диапазон рабочих температур | −50. ..+50 °C |
Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
Расчетная масса (вес) | 836,0 кг/км |
Наружный диаметр | 20,4 мм |
Минимальный барабан |
№ 8 — 105 м
№ 8а — 185 м |
Макс. длина в бухте | 59 м |
Калькулятор массы |
км → 0 кг |
Купить из наличия
ВБбШв 4х10 — 1кВ нет ни на одном из 1128 складов.
Производители
ТОО «K.AZ TEL», Шымкент |
ООО «Завод Агрокабель», Великий Новгород |
СЗАО «Белтелекабель», Минск |
АО «Казэнергокабель», Павлодар |
АО «Людиновокабель», Людиново |
показать ещё 4 ↓ |
ООО «Рыбинсккабель», Рыбинск |
АО «Самарская кабельная компания», Самара |
ООО ТД «Ункомтех», Иркутск |
ООО «Энергокомплект МФ», Домодедово |
Цены из заявок
Уже 30 дней нет предложений на ВБбШв 4х10 — 1кВ.
Кабельные муфты
4 ПКВНТпб 1 (10-25) (НП) МЗЭИ 001157 |
4 ПКВНТпб 1 (10-25) (НП) М МЗЭИ 001169 |
4 ПКВТ 1 (10-25) МКС МЗЭИ 011032 |
4 ПКВТпб 1 (10-25) МЗЭИ 001085 |
4 ПКВТпб 1 (10-25) (НП) МЗЭИ 001213 |
показать ещё 47 ↓ |
4 ПКВТпб 1 (10-25) (НП) М МЗЭИ 001225 |
4 ПКВТпб 1 (10-25) М МЗЭИ 001097 |
4 ПКНТпб 1 (10-25) МЗЭИ 001109 |
4 ПКНТпб 1 (10-25) (НП) МЗЭИ 001237 |
4 ПКНТпб 1 (10-25) (НП) М МЗЭИ 001249 |
4 ПКНТпб 1 (10-25) М МЗЭИ 001121 |
4 ПСТб 1 (10-25) МЗЭИ 005041 |
4 ПСТб 1 (10-25) (НП) МЗЭИ 005117 |
4 ПСТб 1 (10-25) (НП) М МЗЭИ 005129 |
4 ПСТб 1 (10-25) М МЗЭИ 005053 |
4 СТпРГ 1 (10-25) М МЗЭИ 005196 |
4ПКВ(Н)тпБ-1-10/16 Неоток |
4ПКВ(Н)ТПБ-1-10/16 Кама |
4ПКВ(Н)ТПБ-1-10/16-б/н Кама |
4ПКВ(Н)тпБН-1-10/16 Неоток |
4ПКВНтпБ-10/25-бн ПЗЭМИ 4pkvntpbvx010x25bn |
4ПКВНтпБ-в-10/25 ПЗЭМИ 4pkvntpbvx010x25 |
4ПКВНтпБ-о-10-Пр-Al ПЗЭМИ 4pkvntpbxox010pral |
4ПКВНтпБ-о-10-Пр-Cu ПЗЭМИ 4pkvntpbxox010prcu |
4ПКВНтпБ1-10/25-Б TDM Electric (ТДМ Электрик) SQ0556-4005 |
4ПКВНтпБ1-10/25-БН TDM Electric (ТДМ Электрик) SQ0556-2005 |
4ПСТБ-1-10/16 Неоток |
4ПСТБ-1-10/16 Кама |
4ПСтб-1-10/16 Контакт |
4ПСтБ-10/25-бг ПЗЭМИ 4pstbx010x25bg |
4ПСтБ-в-10/25 ПЗЭМИ 4pstbvx010x25 |
4ПСтБ-о-10-Пр-Al ПЗЭМИ 4pstbxox010pral |
4ПСтБ-о-10-Пр-Cu ПЗЭМИ 4pstbxox010prcu |
4ПСтБ1-10/25-Б TDM Electric (ТДМ Электрик) SQ0557-4005 |
4ПСтБ1-10/25-БГ TDM Electric (ТДМ Электрик) SQ0557-2005 |
EPKT-0015-CEE01 Raychem (Райхем) 301439-097 |
POLJ-01/4×10-35-T Raychem (Райхем) F87284-097 |
POLJ-01/4×4-16-T Raychem (Райхем) CJ2491-097 |
SMOE-81521 Raychem (Райхем) 575791-097 |
SMOE-81522 Raychem (Райхем) 090311-000 |
SMOE-81526 Raychem (Райхем) 424243-097 |
МКС(б)-2 КВТ 78562 |
МКС(б)-2(Б) КВТ 78566 |
МТС(6:1)-6/25 КВТ 69857 |
ПКВНТпб-1-4х(10-25) The MyFTA 02242000-b |
ПКВНТпНб-1-4х(10-25) The MyFTA 02242100-b |
ПКВтпб 4 10/25 Стандарт |
ПКВтпб 4 10/25 б/н Стандарт |
ПКНтпб 4 10/25 Стандарт |
ПКНтпб 4 10/25 б/н Стандарт |
ПСТпб-1-4х(10-25) The MyFTA 32242100-b |
ПСТпб-1-4х(10-25)-бг The MyFTA 32242000-b |
Кабель силовой ВБбШв-ХЛ
на главную
Кабели ВБбШв-ХЛ предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное напряжение 0. 66 и 1 кВ частотой до 50 Гц или постоянное напряжение до 1 кВ. Для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.
Кабели предназначены для эксплуатации в стационарном состоянии при температуре окружающей среды от -60°С до +40°С, относительной влажности воздуха до 98% при температуре до 35°С, в том числе для прокладки в земле и на воздухе. Кабели марки ВБбШв-ХЛ не распространяют горение при одиночной прокладке. Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С Минимальный радиус изгиба при прокладке кабелей одножильных марки ВБбШв-ХЛ — 10 наружных диаметров, кабелей многожильных — 7.5 наружных диаметров.
Характеристики кабеля ВБбШв-ХЛ
токопроводящая жила — медная, класса 1 или 2.
номинальное напряжение — 0,6/1 кВ.
температура окружающей среды при эксплуатации кабеля — от -60°С до 40°С.
изоляция — поливинилхлоридный пластикат с отличительной окраской, температурой хрупкости -60°С.
количество жил — 1, 2, 3, 4, 5.
оболочка — броня из двух стальных лент, затем поливинилхлоридный пластикат.
относительная влажность воздуха (при температуре до 35 °С) — 98%.
срок службы — 30 лет.
сечение жил, мм2 — 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240.
минимальная температура прокладки кабеля без предварительного подогрева — -15°С.

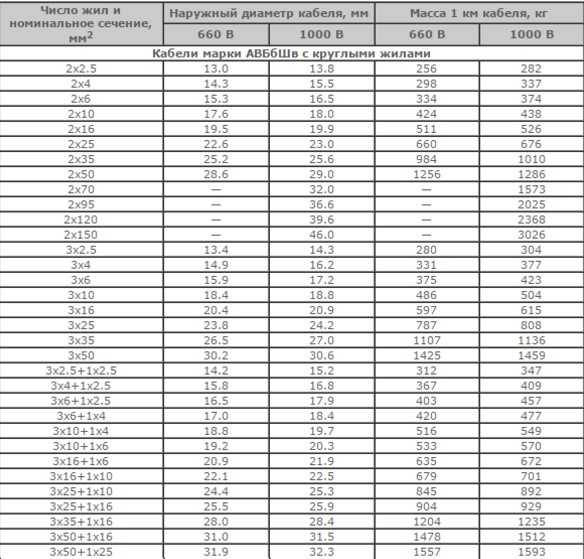

Номинальный наружный диаметр, мм | Расчетный наружный диаметр провода, мм | Расчетная масса 1 км провода, кг |
2х4 | 13,8 | 318 |
2х6 | 14,8 | 377 |
2х10 | 17,1 | 509 |
2х16 | 19,6 | 689 |
2х25ож | 22,6 | 938 |
2х25 | 24,2 | 1004 |
2х35ож | 25,0 | 1164 |
2х35 | 26,7 | 1247 |
2х50 | 30,2 | 1609 |
3х1,5 | 12,1 | 247 |
3х2,5 | 12,9 | 293 |
3х4 | 14,3 | 371 |
3х6 | 15,4 | 450 |
3х10 | 17,8 | 625 |
3х16ож | 20,5 | 866 |
3х25ож | 23,8 | 1209 |
3х25 | 25,9 | 1314 |
3х35ож | 26,3 | 1550 |
3х35 | 28,5 | 1673 |
3х50 | 32,0 | 2133 |
4х1,5 | 12,7 | 278 |
4х2,5 | 13,7 | 336 |
4х4 | 15,2 | 433 |
4х6 | 16,4 | 533 |
4х10 | 20,9 | 842 |
4х16ож | 22,1 | 1060 |
4х25ож | 26,2 | 1523 |
4х25 | 28,1 | 1627 |
4х35ож | 28,6 | 1939 |
4х35 | 31,0 | 2091 |
4х50 | 35,2 | 2683 |
5х1,5 | 13,5 | 312 |
5х2,5 | 14,5 | 381 |
5х4 | 16,3 | 499 |
5х6 | 17,6 | 620 |
5х10 | 20,7 | 888 |
5х16ож | 24,0 | 1259 |
5х25ож | 28,5 | 1824 |
5х25 | 30,6 | 1947 |
5х35ож | 31,2 | 2336 |
5х35 | 33,9 | 2518 |
5х50 | 38,6 | 3280 |
3×25+1×10ож | 24,8 | 1304 |
3×25+1×10 | 26,6 | 1394 |
3×25+1×16ож | 26,2 | 1414 |
3×25+1×16 | 27,2 | 1465 |
3×35+1×16ож | 27,7 | 1714 |
3×35+1×16 | 29,2 | 1797 |
3×50+1×16 | 32,8 | 2243 |
3×50+1×25 | 33,7 | 2355 |
Номенклатура кабеля марки ВБбШв-ХЛ:
ВБбШв-ХЛ 2х4 (ож)
ВБбШв-ХЛ 2х6 (ож)
ВБбШв-ХЛ 2х10 (ож)
ВБбШв-ХЛ 2х16 (ож)
ВБбШв-ХЛ 2х25 (ож)
ВБбШв-ХЛ 2х35 (ож)
ВБбШв-ХЛ 2х50 (мн)
ВБбШв-ХЛ 2х50 (ож)
5 (ож)»>ВБбШв-ХЛ 3х1.5 (ож)ВБбШв-ХЛ 3х2.5 (ож)
ВБбШв-ХЛ 3х4 (ож)
ВБбШв-ХЛ 3х6 (ож)
ВБбШв-ХЛ 3х10 (ож)
ВБбШв-ХЛ 3х16 (ож)
ВБбШв-ХЛ 3х25 (ож)
ВБбШв-ХЛ 3х35 (ож)
ВБбШв-ХЛ 3х50 (ож)
ВБбШв-ХЛ 4х2.5 (ож)
ВБбШв-ХЛ 4х4 (ож)
ВБбШв-ХЛ 4х6 (ож)
ВБбШв-ХЛ 4х10 (ож)
ВБбШв-ХЛ 4х16 (ож)
ВБбШв-ХЛ 4х16 (мн)
ВБбШв-ХЛ 4х25 (ож)
ВБбШв-ХЛ 4х25 (мн)
ВБбШв-ХЛ 4х35 (ож)
ВБбШв-ХЛ 4х35 (мн)
ВБбШв-ХЛ 4х50 (ож)
ВБбШв-ХЛ 4х50 (мн)
5 (ож)»>ВБбШв-ХЛ 5х1.5 (ож)ВБбШв-ХЛ 5х2.5 (ож)
ВБбШв-ХЛ 5х4 (ож)
ВБбШв-ХЛ 5х6 (ож)
ВБбШв-ХЛ 5х10 (ож)
ВБбШв-ХЛ 5х16 (ож)
ВБбШв-ХЛ 5х25 (ож)
ВБбШв-ХЛ 5х35 (ож)
ВБбШв-ХЛ 5х50 (ож)
ВБбШв-ХЛ 1х120 (мн)
ВБбШв-ХЛ 1х240 (мн)
ВБбШв-ХЛ 2х6 (ож)
ВБбШв-ХЛ 2х10 (ож)
ВБбШв-ХЛ 2х16 (ож)
ВБбШв-ХЛ 2х16 (мн)
ВБбШв-ХЛ 2х25 (мн)
ВБбШв-ХЛ 2х25 (ож)
ВБбШв-ХЛ 2х35 (мн)
ВБбШв-ХЛ 2х35 (ож)
ВБбШв-ХЛ 2х120 (мн)
5 (ож)»>ВБбШв-ХЛ 3х2.5 (ож)ВБбШв-ХЛ 3х4 (ож)
ВБбШв-ХЛ 3х6 (ож)
ВБбШв-ХЛ 3х10 (ож)
ВБбШв-ХЛ 3х16 (ож)
ВБбШв-ХЛ 3х16 (мн)
ВБбШв-ХЛ 3х25 (ож)
ВБбШв-ХЛ 3х25 (мн)
ВБбШв-ХЛ 3х35 (ож)
ВБбШв-ХЛ 3х35 (мн)
ВБбШв-ХЛ 3х50 (ож)
ВБбШв-ХЛ 3х50 (мн)
ВБбШв-ХЛ 3х70 (мн)
ВБбШв-ХЛ 3х95 (мн)
ВБбШв-ХЛ 3х120 (мн)
ВБбШв-ХЛ 3х150 (мн)
ВБбШв-ХЛ 3х185 (мн)
ВБбШв-ХЛ 3х240 (мн)
ВБбШв-ХЛ 3х16+1х10 (ож)
ВБбШв-ХЛ 3х25+1х16 (мн)
ВБбШв-ХЛ 3х50+1х25 (ож)
ВБбШв-ХЛ 3х70+1х35 (ож)
ВБбШв-ХЛ 3х95+1х50 (мн)
ВБбШв-ХЛ 3х120+1х70 (мн)
ВБбШв-ХЛ 3х150+1х70 (мн)
ВБбШв-ХЛ 3х185+1х70 (мн)
ВБбШв-ХЛ 3х185+1х95 (мн)
ВБбШв-ХЛ 3х240+1х120 (мн)
5 (ож)»>ВБбШв-ХЛ 4х2.5 (ож)ВБбШв-ХЛ 4х4 (ож)
ВБбШв-ХЛ 4х6 (ож)
ВБбШв-ХЛ 4х10 (ож)
ВБбШв-ХЛ 4х16 (ож)
ВБбШв-ХЛ 4х16 (мн)
ВБбШв-ХЛ 4х25 (мн)
ВБбШв-ХЛ 4х25 (ож)
ВБбШв-ХЛ 4х35 (ож)
ВБбШв-ХЛ 4х50 (мн)
ВБбШв-ХЛ 4х50 (ож)
ВБбШв-ХЛ 4х70 (мн)
ВБбШв-ХЛ 4х95 (мн)
ВБбШв-ХЛ 4х120 (мн)
ВБбШв-ХЛ 4х150 (мн)
ВБбШв-ХЛ 4х185 (мн)
ВБбШв-ХЛ 4х240 (мн)
5 (ож)»>ВБбШв-ХЛ 5х1.5 (ож)ВБбШв-ХЛ 5х2.5 (ож)
ВБбШв-ХЛ 5х4 (ож)
ВБбШв-ХЛ 5х6 (ож)
ВБбШв-ХЛ 5х10 (ож)
ВБбШв-ХЛ 5х16 (ож)
ВБбШв-ХЛ 5х25 (мн)
ВБбШв-ХЛ 5х35 (ож)
ВБбШв-ХЛ 5х50 (мн)
ВБбШв-ХЛ 5х50 (ож)
ВБбШв-ХЛ 5х70 (мн)
ВБбШв-ХЛ 5х95 (мн)
ВБбШв-ХЛ 5х120 (мн)
ВБбШв-ХЛ 5х150 (мн)
ВБбШв-ХЛ 5х185 (мн)
ВБбШв-ХЛ 3х50+1х25 (ож)
Контакты.
Комплект среднего привода Bafang BBSHD 1000
- Самый мощный и надежный комплект среднего привода на рынке
- Дополнительный эксклюзивный комплект прокладок Luna для облегчения установки
- Полная переработка серии BBS02 для большей мощности
- 1600 Вт пиковой мощности (в режиме бездорожья)
- Для установки не требуются технические знания
- Водостойкий
- Для аккумуляторов 48 В и 52 В
(Показан двигатель среднего привода BBSHD с прикрепленным зубчатым венцом Eclipse.)
- Посмотреть видео по установке Luna BBSHD здесь
- Прочтите руководство Luna BBSHD здесь
- Установка комплекта Mid Drive: Часть 1 — Часть 2 — Часть 3
- Тонны отчетов о сборке различных мотоциклов ЗДЕСЬ
- Посмотрите видео о подъеме в гору BBSHD ЗДЕСЬ
- Посмотреть видео распаковки ЗДЕСЬ
Luna Cycle является ведущим мировым дилером BBSHD и делает все возможное, чтобы предложить лучшие варианты и поддержку для этого оборудования.
BBSHD — это полностью переработанный чрезвычайно популярный средний привод BBS02, каждая деталь которого стала прочнее и лучше. BBSHD выдает 150 нм силы, такой большой крутящий момент, что вы можете оставаться на одной передаче и не переключаться так сильно, как на меньшем приводе.
Этот комплект предназначен для кареток наиболее распространенных размеров 68 мм и 120 мм (толстый велосипед). Другие размеры BB могут быть изготовлены в соответствии с нашим комплектом прокладок. Прочтите о том, как бороться с навязчивыми нижними перьями (статья о установке здесь)
BBSHD знаменует собой новую эру заводских промежуточных приводов. В отличие от большинства других заводских средних приводов, BBSHD предназначен для установки практически на любой производимый в настоящее время велосипед. Вы можете соединить BBSHD с любым велосипедом с нижним кронштейном от 68 мм до гораздо более широкого 100-мм фэтбайка. BBSHD даже теперь производится в нестандартных размерах (72 мм и 120 мм), включая дополнительный жир. Мы предлагаем проставки и адаптеры на этой странице и в нашем разделе запчастей, чтобы вы могли сделать свой BBSHD практически любым кареткой. Если вы сомневаетесь, закажите следующий размер, и наши прокладки помогут вам подогнать комплект (если это так, закажите дополнительные проставки)
Установите его на что угодно и катайтесь где угодно. При правильной передаче BBSHD легко поднимается по лестнице, развивает скорость более 30 миль в час на ровной поверхности и намного быстрее на спусках по холмам. Однопутная езда по тропе, грузовые велосипеды, скоростные пригородные поезда — BBSHD может все.
BBSHD отлично подходит для одиночной езды (статья об испытаниях одиночной дорожки здесь), а также на мягком песке (статья об испытаниях мягкого песка) и лучше всего работает с кольцом Lunacycle Eclipse (независимый обзор здесь) или звездочкой Mighty-Mini (доступно здесь). . Стандартная стальная звезда 46T в этом комплекте очень тяжелая и имеет слишком много зубьев для езды по пересеченной местности, хотя она отлично подходит для поездок на работу.
Его предшественник, BBS02, иногда давал сбои, если слишком долго работал на пиковой мощности, но с BBSHD эти дни прошли. Полностью переработанный с более толстыми обмотками, гигантскими теплорассеивающими ребрами и мощным контроллером 12 FET. На рынке нет ничего подобного.
Давай, дерзай, BBSHD был разработан, чтобы выдержать все твои оскорбления и многое другое.
Мы гордимся тем, что являемся первым дилером в мире, имеющим на складе этот привод. Мы поставляем его с запрограммированным хот-родом контроллера, поэтому вы можете не только получить помощь при педалировании, когда захотите, но и получить полный газ, когда захотите.
Относительно использования BBSHD и Legal Street
Наши приводы запрограммированы на 750 Вт. Вы можете выбрать, чтобы мы запрограммировали его с нашими настройками хот-рода, если он предназначен для использования в условиях бездорожья в частной собственности, например, для охотничьего автомобиля или питбайка.
Мощность этого накопителя составляет 1500 Вт при правильных настройках мощности.
Если вы выберете модель мощностью 1500 Вт, мы рекомендуем вам также приобрести кабель для программирования, чтобы вы могли изменить прошивку обратно, чтобы сделать ее легальной для уличного использования.
Какой велосипед?
Привод Bafang устанавливается вместо нижнего кронштейна вашего текущего велосипеда и заменяет набор шатунов вашего велосипеда и передний переключатель, если он у вас есть.
BBSHD может быть установлен на каретки самых разных размеров от 68 мм до 120 мм. Чтобы выбрать двигатель, который подходит именно вам: см. это руководство. Для большинства применений вам нужен стандартный размер (68 мм), и вы можете даже на несколько миллиметров превысить обычный предел в 73 мм со стандартом, используя локтит на оси вместо второго стопорного кольца.
Наши комплекты BBSHD поставляются с комплектом проставок, которого достаточно для большинства переоборудований. При использовании 100-мм фэтбайкового двигателя на обычном велосипеде (73 мм) могут потребоваться дополнительные проставки, которые можно купить здесь.
Многие люди обнаружили, что Bafang на самом деле можно установить на многие типы мотодельтапланов, что может быть весело, поскольку многие мотодельтапланы не являются хорошими кандидатами для комплектов ступичных двигателей.
Возможно, у вас есть старый велосипед-донор, который вы хотите переоборудовать, или, может быть, вы широко открыты для выбора велосипеда, на который можно купить и установить этот комплект.
Если вы также покупаете велосипед для установки этого комплекта, это идеально. Мы рекомендуем вам выбрать велосипед, который, как известно, совместим с этим приводом и не имеет известных проблем. В идеале отчет о сборке должен быть написан на нашем форуме строителей, чтобы вы могли шаг за шагом следовать чужим шагам сборки.
Вот сообщение на нашем форуме строителей с коллекцией отчетов о сборке, которые вы можете пролистать.
Какие варианты?
Вот некоторая помощь в выборе доступных опций во время оформления заказа.
Варианты аккумуляторов
Это комплект на 30 ампер, включающий все необходимое для установки на большинство велосипедов, за исключением аккумулятора. Все батареи, перечисленные в качестве опций, являются отличным выбором для этого комплекта. Мы выбрали наши самые популярные батареи в качестве опций комплекта и сделали их доступными для легкого выбора.
Однако вы не ограничены только этими вариантами.
Все наши аккумуляторы на 48 В (см. здесь) и 52 В (см. здесь) также совместимы с этим комплектом, если вы ищете аккумулятор большей емкости. (больше ампер-часов = больше размер и дальность действия) Мы особенно рекомендуем любую батарею 48 В или 52 В, изготовленную из элементов Panasonic PF или GA, поскольку она лучше всего подходит для производительности и диапазона.
Размеры батареи указаны в описании каждой батареи отдельно. Мы настоятельно рекомендуем сделать картонный макет батареи перед покупкой, чтобы физически увидеть, поместится ли она в вашу раму.
Gearsensor
Gearsensor — дополнительный аксессуар за 40 долларов, который автоматически определяет ваше переключение при переключении передач и отключает мощность двигателей на долю секунды, обеспечивая плавное переключение. Теперь с дополнительным датчиком передач… получите почти тот же комплект BBSHD, что и на некоторых распродажах под торговой маркой «E-rad», по значительно сниженной цене. Этот комплект будет поставляться с дополнительным разъемом, поэтому вы можете добавить датчик передачи сейчас или позже, не теряя при этом электронные тормоза. Мы настоятельно рекомендуем обновить датчик передачи, который обеспечит плавное переключение передач.
Вот ссылка на руководство по установке датчика передач. Этот датчик передачи очень популярен, потому что до Луны только несколько продавцов могли продавать его и продавать с огромной наценкой.
Опции eBrake
Bafang может подключаться к тормозам вашего велосипеда и автоматически отключать питание при нажатии на тормоз.
Комплект будет работать с подключенными тормозными датчиками или без них.
Комплект Bafang не поставляется с тормозными датчиками, вы можете выбрать вариант тормозных рычагов, предназначенный для стандартных тормозов с тросовым приводом.
У вас также есть возможность приобрести магнитные датчики, которые позволят вам адаптировать существующие тормоза. Это поможет пользователям, у которых есть гидравлические тормоза, с которыми датчики несовместимы.
Вы также можете выбрать совершенно новый комплект гидравлических тормозов со встроенными датчиками.
Варианты цепного кольца
Bafang поставляется с 46-зубчатым цепным кольцом, которое отлично работает, но тяжелое а некоторые считают это некрасивым.
Вы можете модернизировать передние звезды до чего-то с меньшим количеством зубьев, что даст вам более низкую передачу и максимальную скорость на несколько миль в час, но гораздо больший крутящий момент. Кроме того, звездочки Upgrade изготовлены из легкого алюминия и выглядят «шикарно».
Существует множество различных вариантов звездочек, которые могут запутать.
Если вам нужен легкий выбор, мы рекомендуем алюминиевую звездочку Luna с 42 зубьями. он выглядит лучше и легче, чем стандартный с более низким передаточным числом, но стоит всего 40 долларов. Об этом подробнее здесь. Это кольцо вы можете заменить на большую шестерню, как на картинке выше, так что вы можете перейти от 42 к 52 зубьям для фанатов скорости.
Чтобы получить больше шика, вы можете выбрать Luna Eclipse (обычно есть в наличии) или зуб Lekkie 42, оба отличные, но более дорогие варианты.
Luna Mighty mini отлично подходит для одноколейных гонщиков и превращает BBSHD в монстра бездорожья, теряя при этом всего около 4 миль в час в максимальной скорости. Мы также настоятельно рекомендуем этот вариант.
Все эти передние звезды имеют разное смещение, которое влияет на линию цепи и может привести к потере нескольких передач при переключении. Если это вызывает беспокойство, то передняя звезда с лучшим смещением и, следовательно, лучшая цепь идут с Eclipse, это, скорее всего, позволит вам использовать все передачи. Независимо от того, какое кольцо вы выберете, при обновлении цепных звеньев мы также добавим стандартное цепное кольцо, чтобы вы могли попробовать оба.
На самом деле вам не о чем сильно беспокоиться, большинство передних звезд будут совместимы с большинством велосипедов. Обычно, когда возникает проблема совместимости, это связано с толстым велосипедом. Поскольку, когда вы идете с кольцом цепи для обновления, вы также получаете стандартное кольцо, у вас будет резервная копия на случай, если у вас возникнут проблемы с совместимостью.
Посмотрите наше видео о различных звездочках
Дополнительная информация о выборе звездочек. (Также ознакомьтесь с вики BBSHD, чтобы узнать об основах выбора звездочек.)
Вот ссылка на независимый обзор цепи Luna Eclipse.
Опция кабеля для программирования
Bafang имеет множество настроек, которые влияют на то, как включается питание, особенно в режиме помощи педалям. Мы настоятельно рекомендуем этот вариант за 20 долларов, поскольку он позволит вам настроить его в будущем.
На сайте bbshd доступно множество отличных руководств по программированию.
Выберите размер каретки
Размеры BBSHD соответствуют размеру каретки. Пожалуйста, измерьте нижний кронштейн перед заказом. У нас есть стандартные размеры (68-73 мм), широкие и толстые (74-100 мм) и очень толстые (100-120 мм). Обратите внимание, что если размер временно распродан, опция может быть автоматически скрыта до пополнения запасов.
Если вы сомневаетесь в своих размерах, прочтите это руководство. Если корпус каретки немного длиннее обычного (например, 75 мм), вы все равно можете использовать стандартный двигатель. В худшем случае вы просто не будете использовать второе стопорное кольцо, которое действует как контргайка, а вместо этого будете использовать синий Loctite. То же самое, если ваш двигатель на несколько миллиметров выше 100, вам НЕ понадобится дополнительный толстый двигатель. Часто вы можете заставить двигатель большего размера работать с проставками, но вам не нужно увеличивать размер, если разница составляет всего несколько миллиметров.
Luna настоятельно рекомендует помощников по установке при первой установке, чтобы вы могли уменьшить размер диска, если он сразу не подходит. Нужно больше проставок? Мы продаем больше здесь.
Если вам нравится дроссельная заслонка мотоцикла, наши нестандартные дроссельные заслонки Luna просто потрясающие.
Инструмент для установки Luna, опция
На нижнем кронштейне BBSHD есть несколько запатентованных гаек, которые может быть немного сложно установить без подходящего инструмента (все же очень легко что-то накрутить)
Однако ключ для установки Luna был сделано для того, чтобы упростить эту задачу и упростить включение и выключение привода в будущем.
Это опция за 20 долларов. Luna производит этот комплект в своем магазине и делает его доступным .. . установочный комплект bafang будет стоить от 65 до 150 долларов в зависимости от того, у какого дилера вы его купили.
-
Как выбрать комплект BBSHD для сборки вашего электровелосипеда
-
Вот ссылка на видео установки Luna Cycle BBSHD
-
Вот ссылка на руководство для BBSHD
-
Вот ссылка на наш форум с руководствами по сборке разных велосипедов
-
Вот ссылка на нашу базу знаний с ресурсами по установке и советами по покупке
-
Вот ссылка на руководство по установке датчика переключения передач
-
Вот ссылка на независимый обзор цепи Luna Eclipse.
-
Часто задаваемые вопросы по установке и эксплуатации двигателей BBSHD (ОСНОВНОЙ РЕСУРС ДЛЯ ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ, ОТМЕТЬТЕ ЭТУ ССЫЛКУ ЗАКЛАДКОЙ)
-
Часто задаваемые вопросы по использованию наших аккумуляторных блоков в твердом корпусе (настоятельно рекомендуется прочитать это)
-
Часто задаваемые вопросы по использованию наших аккумуляторов softpack (настоятельно рекомендуется прочитать это)
-
Основная страница документации Luna
провод.
Какая проводка подойдет для электровелосипеда 52 В постоянного тока, 30 А, 1000 Вт?
спросил
Изменено
1 месяц назад
Просмотрено
537 раз
\$\начало группы\$
Итак, я купил провод RW90 12AWG в homedepot, и я думаю, что это привело к тому, что мой разъем Anderson PP45 взорвался. Я смотрю на проводку моего двигателя и аккумулятора, и они оба выглядят как провода 12-го калибра. И я в замешательстве, потому что эта диаграмма (https://www.altestore.com/diy-solar-resources/wire-sizing-tool-for-12-24-and-48-volt-dc-systems/) говорит что для цепи 30А требуется калибр 10. Двигатель (bafang BBSHD) рассчитан на систему 48V30A, так как же он может использовать провод 12 калибра? Я спрашиваю все это, потому что мне нужно удлинить провод, чтобы подключить его к батарее в рюкзаке, который я буду носить.
- провод
- сила тока
- калибр
\$\конечная группа\$
4
\$\начало группы\$
Номинальные значения для проводов, а не точно нарезанных и высушенных, если только вы не подпадаете под действие электрических норм для домашней проводки или что-то в этом роде.
Из этого видно, что AWG 12 (~ 2 мм) подходит для 41A «проводки шасси». 6′ из них упадет примерно на 0,4 В при 40 А, что означает, что вы не сильно теряете на нагрев даже при полном номинальном токе двигателя. На самом деле вы можете предпочесть немного нагрева, более надежную изоляцию и более легкий и гибкий провод.
Ваш провод рассчитан на температуру 90°C и состоит всего из 7 жил, поэтому он довольно жесткий. На другом конце шкалы вы можете найти сверхгибкий силиконовый провод, рассчитанный на 200°C, с 680 жилами или гораздо более тонкий провод из PTFE или PTFE/Kapton, также рассчитанный на 200°C.
Но любой из этих проводов должен быть в порядке, если вы сделаете обжим и любые паяные соединения должным образом (хотя провод HD имеет тенденцию в конечном итоге ломать жилы и выходить из строя, если он сильно изгибается).
Обгоревший разъем обычно является результатом ослабления контактов разъема или дефекта обжима провода (обычно в результате использования неподходящего инструмента).
\$\конечная группа\$
3
\$\начало группы\$
Если вы посмотрите на техническое описание, ожидаемое превышение температуры окружающей среды с проводом AWG 12 в «многополюсной» конфигурации при 30 А составляет более 60 C (и буквально за пределами графика).
Таким образом, вам, вероятно, придется использовать провод 10 AWG, чтобы избежать перегрева разъема на опоре питания. Если выдержите 30 А, провод 12 AWG, вероятно, будет изрядно греться, особенно если он будет в рюкзаке.
Добавить комментарий
