Монтаж соединительных муфт 3СТп-10

Инструкция по монтажу соединительных термоусаживаемых муфт для 3-х жильных кабелей с бумажной маслопропитанной изоляцией с броней или без брони, на напряжение 6 и 10 кВ марки ЗСТп-10 (КВТ) электротехнического завода «КВТ».

Все операции следует выполнять в строгом соответствии с инструкцией по установке, не допуская изменений в технологии монтажа! Монтаж термоусаживаемых муфт должен проводиться специально обученным персоналом!

Комплектовачная ведомость 3СТп-10-150/240

Наименование

Кол-во

Ед. изм.

Размер, мм

1

Изолирующая перчатка

2

шт

ЗПИ-З

2

Жильная изолирующая трубка

6

шт

35/14-325

3

Толстостенная манжета (на место соединения жил)

3

шт

55/20-200

4

Внутренний кожух

1

шт

120/28-900

5

Внешний защитный кожух

1

шт

130/36-1200

6

Герметик маслостойкий (на конус и корень разделки)

2

рулон

+

7

Пластина-герметик узла заземления

2

шт

+

8

Мастика для заполнения межфазного пространства

3

шт

+

9

Изолирующая распорка

1

шт

+

10

Провод заземления (ПМЛ)

1

шт

25 мм кв.

11

Припой (ПОС-30)

1

шт

+

12

Паяльный жир

1

шт

+

13

Пружина постоянного давления

2

шт

+

14

Бандажная проволока

3

метр

+

15

Изоляционная лента (ПВХ)

1

рулон

+

16

Бандажная нить

1

метр

+

17

Киперная лента

1

рулон

+

18

Экранирующая алюминиевая лента

1

рулон

+

19

Салфетка Х/Б

4

шт

+

20

Перчатки монтажника

1

пара

+

21

Инструкция по монтажу

1

шт

+

22

Комплектовочная ведомость

1

шт

+

23

Упаковочная коробка

1

шт

+

ОБЛАСТЬ ПРИМЕНЕНИЯ

Муфты соединительные типа ЗСТп-10 (КВТ) предназначены для соединения трехжильных силовых кабелей с бумажной маслопропитанной изоляцией, с броней или без брони, с общей алюминиевой или свинцовой оболочкой на напряжение 6 и 10 кВ. Используются для кабелей, проложенных в тоннелях, кабельных коллекторах, грунте. Монтаж соединительных муфт может быть осуществлен для следующих основных типов 3-х жильного кабеля: ААБл, АСБ, ААШв, АСШв, СБ и их аналогов.

МЕРЫ БЕЗОПАСНОСТИ

Монтаж муфты должен производиться с соблюдением «Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок», «Правил технической эксплуатации электроустановок потребителей», «Правил пожарной безопасности для энергетических предприятий», «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией напряжением до 10 кВ», а также правил и инструкций, действующих на предприятии, применяющем данные муфты.

ТИПОРАЗМЕРЫ МУФТ

Выбор типоразмеров муфт производится в зависимости от сечения жил кабеля (см. табл.). Базовая комплектация включает в себя аксессуары для монтажа узла заземления комбинированным методом: для крепежа провода заземления к металлической оболочке кабелей используются роликовые пружины постоянного давления: крепеж на бронелентах кабеля осуществляется методом пайки. Дополнительно муфты ЗСТп-10 (КВТ) могут комплектоваться гильзами под опрессовку или болтовыми соединителями по согласованию с заказчиком.

Типоразмеры муфт

Наименование муфты

Рабочее напряжение (кВ)

Число жил кабеля

Сечение жил кабеля (мм кв.)

Тип изоляции кабеля

ЗСТп-10-25/50

6 и 10

3

25, 35, 50

бумажная маслопропитанная изоляция

ЗСТп-10-70/120

6 и 10

3

70,95, 120

ЗСТп-10-150/240

6 и 10

3

150, 185, 240

ОБЩИЕ УКАЗАНИЯ

1. Подготовка к монтажу

  • Внимательно ознакомьтесь с инструкцией по монтажу! Не исключена, что компоненты и рабочие операции подверглись усовершенствованию с тех пор, как вы в последний раз монтировали это изделие.
  • Если муфта хранилась в неотапливаемом помещении при температуре менее 5°С, то до начала монтажа комплект муфты следует выдержать не менее 2-х часов при температуре 18-20°С.
  • Проверить по комплектовочной ведомости наличие всех деталей в комплекте и соответствие комплекта сечению, типу и рабочему напряжению монтируемого кабеля.
  • Подготовить рабочее место, все необходимые инструменты и приспособления.
  • Перед началом работ проверить бумажную изоляцию на влажность. (Согласно технологическим требованиям, проверку бумажной изоляции кабеля проводят погружением бумажных лент в парафин, нагретый до 150°С). Монтаж муфты на кабеле с увлажненной изоляцией категорически запрещается!

2.Требования к условиям проведения монтажа

  • Установка термоусаживаемой арматуры должна производиться при температуре выше 0°С и относительной влажности менее 80%.
  • Работы по монтажу термоусаживаемых муфт для кабелей с маслопропитанной бумажной изоляцией, начиная со снятия слоя металлической оболочки и до окончания процесса герметизации муфты, должны проводиться без перерывов и за один раз.
  • Запрещается проводить монтаж на «открытой» площадке в дождь, туманную погоду или при высокой относительной влажности воздуха.
  • Следует предупреждать возможность появления конденсата влаги в процессе монтажа на термоусаживаемых изделиях, металлических поверхностях (на оболочке, бронелентах, кабельных гильзах и наконечниках) и кабельной изоляции.
  • Монтаж термоусаживаемых муфт требует соблюдения особой чистоты. Попадание в муфту частиц грязи, пыли, влаги в процессе монтажа недопустимо! Все термоусаживаемые элементы муфты, используемый инструмент, поверхности кабеля, руки монтажников должны быть чистыми и сухими.

3.Требования к герметичности муфты и ее структурных компонентов

  • Перед проведением каждой технологической операции поверхность, на которую усаживается трубка или подматывается герметик должна быть очищена от пыли, жировых пятен, нагара и т. п.
  • Все зазоры, неровности, границы перепада уровней, воздушные пустоты должны быть сглажены и заполнены соответствующими герметиками. Особое внимание следует обратить на заполнение мест корневой разделки кабеля и монтажа провода заземления, зазоров между жильной изоляцией кабеля и краями соединительных гильз (хвостовиков наконечников), вмятин от опрессовки на соединительных гильзах.
  • После усадки из-под кромок термоусаживаемых деталей с нанесенным внутренним клеевым подслоем может выступать избыток термоплавкого клея. Это подтверждает хорошее качество герметизации.
  • Поверхности металлических оболочек, бронелент или шланга кабеля, предназначенные для контакта с герметиком, должны быть зачищены (оболочка и бронелента до металлического блеска) напильником или наждачной бумагой и обезжирены.
  • При намотке герметика-заполнителя и маслостойкого герметика, ленты необходимо вытягивать в 2 раза по длине. При таком вытягивании ленты, после намотки, герметик образует плотный монолитный слой, герметично соединенный с элементами муфты. Перед использованием герметиков удалить упаковочную антиадгезионную бумагу.
  • При низких температурах монтажа, герметики перед намоткой необходимо предварительно прогреть до температуры +10…+20°С.

4.Требования к технологии соединения и оконцевания кабельных жил

  • Качество и надежность всей муфты во многом определяется качеством крепежа соединительных гильз (или кабельных наконечников).
  • Размер выбранных наконечников и гильз должен соответствовать сечению, классу гибкости и типу кабельных жил.
  • Выбор модификации наконечников, аппаратных зажимов и соединительных гильз (алюминиевые, медные без покрытия, медные луженые, алюмомедные и проч.) определяется типом кабеля, типом и геометрией вводного устройства, условиями эксплуатации и т.п.
  • Перед началом монтажа внутренняя поверхность соединительных гильз и кабельных наконечников, предназначенная для контакта с токопроводящей жилой, должна быть зачищена наждачной бумагой от окисловых пленок и обезжирена.
  • Применение специальных антикоррозийных токопроводящих паст, наносимых на контактные поверхности, значительно улучшает контакт соединения и обеспечивает его долговременную надежность.
  • При монтаже наконечников и гильз методом опрессовки используйте только специальный профессиональный инструмент! Предпочтительно использование гексагональных матриц обжима .
  • После того, как пресс-клещи достигнут заданного давления, выдержать усилие в течение 1 -2 секунд для снятия эффект а «деформационной упругости» металла.
  • При использовании «механических» наконечников и гильз с болтами со срывной головкой необходимо удерживать соединители (газовым ключом или специальным прижимным устройством) в момент затяжки болтов, предохраняя кабельные жилы от деформации.

5.Требования к технологии нагрева и термоусадки изделий

  • Для усадки термоусаживаемых изделий предпочтительно использовать пропановую газовую горелку. Пламя газовой горелки следует отрегулировать таким образом, чтобы оно было мягким, с языком желтого цвета. Остроконечное клиновидное синее пламя не допускается!
  • Соблюдайте рекомендуемые в инструкциях направления и порядок усадки изделий. Для обеспечения равномерной усадки и предотвращения локального перегрева изделий пламя горелки должно находиться в постоянном равномерном движении. Оптимальная температура усадки изделий 110-130°С.
  • При усадке термоусаживаемых перчаток и трубок пламя горелки следует держать в направлении усадки изделий, равномерно перемещая его по окружности кабеля. Прежде чем продолжить термоусадку вдоль кабеля, трубка или перчатка должны быть усажены радиально (по окружности).
  • В зависимости от диаметра, толщины и композитного состава термоусаживаемых трубок, требуется различное время для их полной усадки. Усадка толстостенных термоусаживаемых изделий (кожухов, соединительных изолирующих манжет, перчаток) требует более длительного времени и должна сопровождаться предварительным медленным и равномерным прогревом.
  • Во избежание образования морщин и воздушных пузырей на поверхности трубки, термоусадку следует производить (в соответствии с рекомендациями инструкций) либо от центра трубки к ее концам, либо последовательно от одного кош ia трубки к другому.
  • Не допускается усадка термоусаживаемых трубок, имеющих заметные пережимы, глубокие царапины и раковины на внешней поверхности, надрезы на торцах.
  • Усаженная трубка не должна иметь каких-либо повреждений, ее поверхность должна быть гладкой, без морщин и вздутий. На поверхности усаженной трубки должны быть различимы «контуры рельефа» того основания, на которое была усажена трубка.
  • Перед усадкой термоусаживаемых трубок и перчаток на металлические основания (слой бронелент, слой оболочки кабеля, места пайки, соединительные кабельные гильзы и наконечники) следует убедиться в отсутствии острых кромок, зазубрин и заусенцев. Все неровности и заусенцы на металлических поверхностях должны быть предварительно зашлифованы напильником или наждачной бумагой. После чего металлические поверхности должны быть очищены и обезжирены.
  • Для качественной термоусадки изделий на металлических поверхностях, последние рекомендуется предварительно прогреть до температуры 60-70°С.
  • До полного остывания термоусаживаемой муфты или ее структурных компонентов, в процессе монтажа, изделие нельзя подвергать какому-либо механическому воздействию.



1.Подготовка кабеля к работе

1.1 Распрямить один из концов кабеля длиной 2000 мм, другой — 1000 мм и расположить их напротив друг друга, с перехлестом в 150 мм. По центру перехлеста провести маркировочную линию, после чего обрезать концы кабеля по линии.
1.2 Надеть на больший конец кабеля внешний и внутренний защитные кожухи. Сдвинуть кожухи на время монтажа вдоль кабеля, предварительно защитив внутреннюю поверхность кожухов от загрязнения (надев на кабель под кожухи упаковочный п/э пакет из комплекта муфты).

2.Разделка кабеля

2.1 Снять с обоих концов кабеля защитный покров, броню, металлическую оболочку и слой поясной изоляции согласно размерам, указанным на рисунке. Удалить жгуты межфазного заполнения. При наличии расцветочных маркировочных лент на фазной бумажной изоляции, ленты — не удалять.
2.2 На расстоянии 25 мм от среза металлической оболочки обоих концов кабеля произвести кольцевые надрезы.
2.3 Протереть сухой ветошью фазную бумажную изоляцию, сняв остатки масла с поверхности.
2.4 Развести жилы кабеля под углом, удобным для проведения работ по установке трубок жильной изоляции и перчаток, предупреждая случайные повреждения бумажной маслопропитанной изоляции и жил кабеля.
2.5 Зафиксировать на концах жил фазную бумажную изоляцию бандажом из ленты ПВХ.
2.6 Зачистить (до металлического блеска) и обезжирить слои оболочек и бронелент.
2.7 В местах, указанных на рисунке, облудить участки бронелент для последующего присоединения провода заземления (см. п. 12).

3.Установка жильных изолирующих трубок

3.1 Надеть на жилы кабеля жильные изолирующие трубки и сдвинуть их до упора в основание разделки.
3.2 Последовательно усадить изолирующие трубки в направлении от корня разделки к концам кабеля.
3.3 Повторить операции для второго конца кабеля.

4.Герметизация корней разделки кабеля

4.2 На расстоянии 5 мм от среза оболочки кабеля х/б нитками наложить бандаж на слой черной электропроводящей бумаги и удалить ее от края поясной изоляции до бандажа (линия обрыва электропроводящей бумаги должна быть ровной, без рваных, выступающих краев). Сухой ветошью убрать остатки масла с поверхности поясной изоляции.
4.3 Из части маслостойкого герметика сформировать конус и вдавить его с усилием в корешок разделки кабеля, заполнив все пустоты междужильного пространства (см. рис.) (после уплотнения расстояние от края герметика до среза поясной изоляции не должно превышать 35-40 мм).
4.4 Обмотать оставшимся герметиком корень разделки кабеля в форме «яблока» с полным перекрытием поясной изоляции и заходом 10 мм на оболочку. Максимальный диаметр намотки (на уровне среза поясной изоляции) не должен превышать диаметр металлической оболочки более чем на 15 мм. Длинна намотки — 70 мм.
4.5 Повторить операции для второго конца кабеля.

5.Установка изолирующих перчаток

5.1 Сблизить жилы кабеля и надеть на них перчатку. Сдвинуть перчатку как можно плотнее к основанию разделки.
5.2 Усадить перчатку в направлениях, указанных на рисунке. В первую очередь усадить основание пальцев по окружности. Затем усадить «пальцы» на жилы кабеля от основания. И в завершение — усадить корпусную часть перчатки от основания «пальцев» на оболочку кабеля.
5.3 Повторить операцию для второго конца кабеля.

6.Монтаж соединительных гильз

6.1 Произвести изгиб жил вручную таким образом, чтобы соответствующие фазные жилы обоих концов кабеля расположились на одной горизонтали друг с другом (стык в стык).
6.2 Надеть на жилы одного из концов кабеля толстостенные изолирующие манжеты и сдвинуть их на время монтажа соединительных гильз в сторону перчаток до упора.
6.3 Удалить с концов жил изоляцию на длине, равной 1/2 длины гильзы. (Если используется гильза с внутренней перегородкой, изоляция удаляется на участке, равным длине гильзы до внутренней перегородки).
6.4 Очистить поверхность оголенных участков жил от оксидной пленки и обезжирить растворителем.
6.5 Произвести соединение жил по выбранной технологии: соединителями со срывающимися болтовыми головками, либо гильзами под опрессовку.
6.6 Зашлифовать острые кромки, выступы и заусенцы на поверхности гильз.

7.Установка толстостенных манжет

7.1 Надвинуть на место соединения толстостенные манжеты. Расположить их по центру соединения и равномерно усадить, начиная от середины в сторону краев.

8.Установка изолирующей распорки

8.1 Раздвинуть жилы кабеля и вложить между ними изолирующую распорку, расположив ее симметрично по центру соединения.
8.2 Свести жилы кабеля максимально близко друг к другу.

9.Герметизация межфазного пространства

9.1 Произвести намотку киперной лентой, стянув жилы в двух местах по краям толстостенных манжет (указанных на рисунке).
9.2 Снять антиадгезионный защитный слой с узких граней мастики для заполнения межфазного пространства (меж фазного заполнителя). Поместить межфазный заполнитель между жилами таким образом, чтобы широкое основание было обращено наружу.
9.3 Не снимая бумаги с внешнего широкого основания, с максимальным усилием вдавить межфазный заполнитель в про странство между жилами. Вручную придать заполнителю цилиндрическую форму, равномерно распределив межфазный заполнитель по всей длине муфты, после чего удалить оставшийся слой бумаги. Если монтаж проводится при низких температурах, пластины следует предварительно прогреть до температуры + 20°С.

10.Установка внутреннего кожуха

10.1 Надвинуть на муфту внутренний кожух длиной 900 мм и расположить его симметрично относительно центра муфты.
10.2 Усадить кожух, начиная от его середины, последовательно перемещаясь в сторону торцов.
!!! Следует избегать локального перегрева кожухов по краям. Для равномерной усадки кожухов
рекомендуется оставить по краям недоусаженными участки по 10 см и усадить их в завершающий момент.

11.Восстановление экрана по оболочке (обмотка алюминиевой лентой)

11.1 Поверх внутреннего кожуха произвести намотку алюминиевой ленты с перехлестом витков 15-20 мм и заходом на металлические оболочки 20 мм.
11.2 Концы алюминиевой ленты зафиксировать на металлической оболочке бандажом из 2-3-х витков изолирующей ленты ПВХ.
11.3 Аккуратно разгладить ленту по контуру конструкции на всей длине намотки.

12.Монтаж провода заземления

12.1 Распустить (растянуть в ширину) оба конца заземляющего провода на длине не менее 100 мм и закрепить их бандажом из 2-3-х витков проволоки на облуженных поверхностях бронелент.
12.2 Произвести пайку провода заземления к бронелентам на обоих концах кабеля.
12.3 Сгладить выступы и острые кромки в местах пайки провода заземления, после чего обезжирить участки монтажа провода заземления и бронелент.
12.4 Закрепить провод заземления на металлических оболочках обоих концов кабеля с помощью пружин постоянного давления.
12.5 Установить пластину-герметик узла заземления и обжать ее руками на месте монтажа провода заземления и на участках бронелент на обоих концах кабеля.

13.Установка внешнего защитного кожуха

13.1 Надвинуть на муфту внешний защитный кожух длиной 1200 мм. Расположить его симметрично относительно центра муфты.
13.2 Усадить кожух начиная от его середины, вначале по окружности, затем последовательно перемещаясь в сторону торцов.
13.3 После усадки защитный кожух должен полностью перекрывать слои металлической оболочки, бронелент и заходить на защитный покров кабеля.
!!! Следует избегать локального перегрева кожухов по краям. Для равномерной усадки кожухов
рекомендуется оставить по краям недоусаженнымк участки по 10 см и усадить их в завершающий момент.

Монтаж муфты завершен. Дайте муфте остыть, прежде чем подвергать ее какому-либо механическому воздействию!

Монтаж соединительной муфты 10 кВ (АСБ, ААБ)

    Вы здесь:

  1. Главная
  2. Услуги
  3. Ремонт кабельной линии
  4. Монтаж соединительной муфты 10 кВ (АСБ, ААБ)

Услуги

Ремонт кабельной линии

  • Монтаж переходной муфты 10 кВ
  • Монтаж концевой муфты 10 кВ, 20 кВ на кабель (АПВ) с изоляцией из сшитого полиэтилена
  • Монтаж концевой муфты 10 кВ (АСБ, ААБ)
  • Монтаж концевой муфты 0,4 кВ
  • Монтаж соединительной муфты 10 кВ, 20 кВ на кабель (АПВ) с изоляцией из сшитого полиэтилена
  • Монтаж соединительной муфты 10 кВ (АСБ, ААБ)
  • Монтаж соединительной муфты 0,4 кВ

Принимаем заявки 24/7, выезжаем и проводим высоковольтные испытания кабельных линий в течении одного рабочего дня!

Вызвать лабораторию

Соединительная муфта10 кВ (АСБ, ААБ) является устройством, основным предназначением которого является соединение электрокабелей напряжением 6-10 кВ.



Стоимость работ — 9 800 р

*Стоимость может меняться в зависимости от условий проведения работ.

Перед установкой соединительной муфты обязательно проводится ступенчатая разделка изоляции на конце соединяемых кабелей. Ступенчатая разделка — это процесс поэтапного удаления покрова из джута, слоя брони, подушки (волокнистой или бумажной), поясной изоляции и дальнейшей изоляции каждой жилы. Размеры участка, на котором выполняется разделка определяются напряжением электрокабеля, диаметром сечения кабельных жил.

Если монтаж соединительной муфты производится на кабели с бумажной изоляцией, перед установкой исследуют присутствие влаги. С этой целью с конца кабеля аккуратно срезают несколько лент из бумаги и погружают их в парафин (перед этим его доводят до температуры 130-150 градусов по Цельсию). Если лента влажная, выделяется пена и раздается легкое потрескивание. Количество монтируемых муфт на 1 км кабельной линии зависит от марки и сечения кабеля.



Заказать монтаж соединительной муфты 10 кВ (АСБ, ААБ)

Позвоните по номеру 8 (962) 964-37-17 или закажите обратный звонок в удобное для вас время — наш менеджер свяжется с Вами и проконсультирует по всем вопросам.

Процедура установка муфт является сложной, так как сопряжена с рядом нюансов и особенностей . Чтобы добиться отличного результата лучше воспользоваться услугами специалистов. Компания «ПоискКабеля» предлагает высококачественную установку по выгодным ценам.

Для заказа услуги позвоните нам или закажите обратный звонок через специальную форму на сайте. Возникли вопросы или нужна консультация? Наши менеджеры будут рады проконсультировать и выработать оптимальное решение имеющейся проблемы, с учетом особенностей вашей ситуации.

Специалисты «ПоискКабеля» оперативно выполнят ремонт кабельной линии с установкой требуемых кабельных муфт и соблюдением норм и технических регламентов. Работу выполнят квалифицированные специалисты с многолетним опытом, прошедшие спец.подготовку и ежегодную аттестацию.

Услуги

Контакты

Московская область,
Королёв пр-т Академика Королёва д.6а пом.1

8 (962) 964-37-17

info@poiskcabel. ru

Последние работы

Ремонт кабельной линии 10кВ

19 декабря 2020

Ремонт кабельной линии 6кВ

19 декабря 2020

Монтаж концевых муфт кабельной линии 10кВ на кабеле марки АСБ 3х120

02 августа 2020

Ремонт кабельной линии 10 кВ

02 августа 2020



Анализ методом конечных элементов мультифизической связи трехосного ВТСП-кабеля на 10 кВ

Открытый доступ

Проблема

Веб-конференция E3S.

Том 118, 2019

2019 4 Международная конференция по достижениям в области исследований в области энергетики и окружающей среды (ICAEER 2019)

Номер статьи 02056
Количество страниц) 5
Секция Энергетическое оборудование и приложения
ДОИ

https://doi. org/10.1051/e3sconf/201911802056

Опубликовано онлайн 04 октября 2019 г.

E3S Web of Conferences 118 , 02056 (2019)

Jingying Cao 1* , Jie Chen 1 , Liu Yang 1 , Qidi He 2 , Gang Liu 2 , Libin Hu 1 , gang Liu 2 , Libin Hu 1 , XIIA . 1 и Чейнинг Ли 1

1
JiangSu Electric Power Company, Научно-исследовательский институт электроэнергетики, Нанкин, 211100, Китай
2
Школа электроэнергетики Южно-Китайского технологического университета, Гуанчжоу, 510640, Китай

Abstract

Являясь важным оборудованием передачи электроэнергии, силовой кабель должен иметь лучшие характеристики по потерям в кабельной линии и токовой нагрузке для достижения его высокой надежности. В этой статье предлагается передовое применение технологии сверхпроводящей передачи в электросетях, а именно трехосный высокотемпературный сверхпроводящий (ВТСП) кабель. Соответствующая упрощенная модель создается для многофизического анализа полей, и размер каждой структуры определяется посредством структурного проектирования. Распределение температуры тела кабеля анализируется в соответствии с мультифизическими полевыми связями, и изучается влияние скорости потока, размера и других факторов на стабильность системы. В этой статье обнаружено, что увеличение объема и скорости потока жидкого азота имеет предел насыщения для снижения температуры тела кабеля, а осевая скорость повышения температуры тела кабеля имеет тенденцию быть стабильной, когда она превышает 4 м. Мультифизический полевой анализ обеспечивает основу для расчета длины кабеля ВТСП без системной закалки или газификации жидким азотом.

© The Authors, опубликовано EDP Sciences, 2019

Это статья с открытым доступом, распространяемая в соответствии с лицензией Creative Commons Attribution License 4.0, которая разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии, что оригинал работа цитируется правильно.

Показатели текущего использования показывают совокупное количество просмотров статей (просмотры полнотекстовых статей, включая просмотры HTML, загрузки PDF и ePub, согласно имеющимся данным) и просмотров рефератов на платформе Vision4Press.

Данные соответствуют использованию на платформе после 2015 года. Текущие показатели использования доступны через 48-96 часов после онлайн-публикации и обновляются ежедневно в рабочие дни.

Кабельные муфты ВН | Термоусадка высокого напряжения 11 кВ 33 кВ

Кабельные муфты СН ВН высокого напряжения | Кабельные наконечники | Кабельные разъемы | Распространяется со стока | Великобритания и экспортные продажи


Thorne & Derrick распространяет самый широкий ассортимент из Высоковольтные кабельные муфты среднего и высокого напряжения от производителей, включая 3M , Prysmian, Nexans Euromold , Elastimold, Pfisterer CONNEX и SEANEX и Shrink Polymer Systems.

Кабельные аксессуары с термоусадкой, холодной усадкой, вставными и надвигающимися кабелями позволяют соединять, заканчивать и подключать кабели 11 кВ-33 кВ и 66 кВ-132 кВ к распределительным устройствам с масляной, воздушной или элегазовой изоляцией, трансформаторам, двигателям и воздушным линиям, распределяющим электроэнергию на среднее/высокое напряжение.

Thorne & Derrick держит большие запасы 11 кВ 33 кВ 66 кВ Соединений и наконечников , подходящих для кабелей из сшитого полиэтилена, PILC и EPR, как с термоусадкой, так и с технологией холодной усадки, для обслуживания требований к силовым кабелям среднего / высокого напряжения в Великобритании и других странах. .


Высоковольтные муфты и муфты | Термоусадка



Повышенная надежность и улучшенная безопасность при сниженных затратах

Nexans JTS — это новое поколение высоковольтных кабельных муфт для соединения силовых кабелей 11 кВ/24 кВ и силовых кабелей среднего/высокого напряжения до 33 кВ/42 кВ. ) бронированные или небронированные кабели с экраном из медной проволоки, медным или алюминиевым ленточным экраном.

  • Трехслойная многослойная трубка — быстрая установка с уменьшенным количеством компонентов и термоусадкой, уменьшающая объем для ошибки фуганка
  • Compact – короткое и тонкое термоусадочное соединение обеспечивает компактность установки
  • Надежный – тепловая трубка с толстыми стенками для превосходной механической прочности, герметичности и ударопрочности
  • Механические соединители со срезным болтом – быстрое и эффективное электрическое соединение и соединение проводников без использования обжимных инструментов

Скачать Nexans JTS | Соединения СН ВН | Каталог термоусадки


Смотреть видео | Кабельные муфты Nexans JTS HV


Система кабельных соединений Nexans JTS теперь представляет собой наиболее конкурентоспособный по стоимости вариант для энергетических подрядчиков: кабельные муфты среднего и высокого CENELEC HD629.1. Признанный во всем мире стандарт качества обеспечивает надежность энергосистемы и снижение количества отключений при установке в соответствии с инструкциями производителя компетентными кабельными соединителями.

Нексанс СТС | Соединения ВН | 11кВ 33кВ | Термоусадочные кабельные муфты для силовых кабелей высокого напряжения – цельная кабельная муфта с трехслойной трубкой (управление напряжением | изоляция | проводящая)

Nexans MONO — это линейка высоковольтных концевых муфт со встроенным термоусадочным полем для контроля напряжения и изоляционной трубкой, препятствующей скольжению, которая может выдерживать влажность, экстремальные температуры, УФ-излучение и сильно загрязненную среду.

Нексанс МОНО | Концевые муфты высокого напряжения | 11кВ 33кВ | Термоусадочные кабельные муфты для силовых кабелей высокого напряжения

Скачать | Нексанс МОНО | Концевые муфты СН ВН | Каталог


Смотреть видео | Кабельные муфты Nexans MONO HV


Соединения и муфты холодной усадки

Более быстрая и простая установка и долговременная надежность, обеспечиваемая превосходной защитой от воздействия окружающей среды, Кабельные аксессуары 3M для кабелей среднего напряжения холодной усадки обеспечивает повышенную эффективность и производительность, а также значительную экономию средств.

Использование кабельных концевых муфт 3M с холодной усадкой типа QT111 демонстрирует гибкость и простоту заделки кабелей среднего и высокого напряжения — более короткая установочная длина концевой заделки позволяет компактно подключать кабели к электрооборудованию 11 кВ/33 кВ, 15 кВ и 66 кВ. Отсутствие необходимости в нагреве или инструментах обеспечивает более быструю и легкую установку.

Соединение | Прекратить | Подключение кабелей среднего и высокого напряжения MV HV

Особенности и преимущества

  • Герметичное уплотнение кабеля – высоковольтное соединение или заделка сохраняет упругость и давление после длительного старения и воздействия внешних загрязнений
  • Гибкая холодная усадка – подходит для всех производителей силовых кабелей с допусками на радиус изгиба и рекомендациями
  • Надежность – высокое сопротивление изоляции в сухом и влажном состоянии для непосредственного заглубления кабеля или заделки на открытом воздухе
  • Кабельные наконечники для наружной установки – отличная устойчивость к озону и ультрафиолетовому излучению
  • Универсальность – Соединения или муфты холодной усадки устанавливаются быстро и подходят для кабелей широкого диапазона размеров
  • Надежный – проверенная долговременная надежность и безопасная работа при температуре перегрузки в сетях СН ВН
  • Time Efficient – сокращение времени установки фуганка по сравнению с термоусадкой, изолентой или  смолы

В следующем видеоролике демонстрируется процесс установки муфт холодной усадки на экранированные кабели среднего и высокого напряжения.


➡ Смотреть видео | Кабельные муфты высокого напряжения 3M холодной усадки


Концевые муфты силовых кабелей для электрических систем среднего и высокого напряжения с использованием холодной усадки 3M | Силиконовая резина холодной усадки QT-III специально разработана как материал с высокой устойчивостью к дорожкам и гидрофобностью (водоотталкивающим действием), чтобы практически обеспечить длительный срок службы кабельной заделки для внутренних и наружных кабелей среднего и высокого напряжения (СН ВН).


Соединители Euromold |

Торговая марка Nexans

Thorne & Derrick – сертифицированные дистрибьюторы и поставщики .  для Nexans Euromold Connectors — полностью экранированные компактные разъемные кабельные соединители для подсоединения кабелей среднего/высокого напряжения к втулкам электродвигателя, трансформатора или распределительного устройства, чтобы обеспечить безопасное прикасание кабельное соединение с возможностью отключения полимерных кабелей. (ЭПР из сшитого полиэтилена).

Ассортимент разъемных соединителей Euromold изготовлен из высококачественной резины EPDM и включает коленчатые, прямые и тройниковые соединители, дополненные полным набором вводов 11-33 кВ. Разъемные соединители обычно используются для заделки и подключения кабелей к распределительным устройствам с элегазовой изоляцией (КРУЭ) и цепям, распределяющим электроэнергию среднего и высокого напряжения на 6,6 кВ, 11 кВ, 33 кВ и 66 кВ среднего/высокого напряжения.

Съемные разъемы | Крупные запасы соединителей Nexans Euromold (EPDM) в Великобритании | Также термоусадочные и накладные муфты и муфты холодного применения для силовых кабелей и систем среднего напряжения


Соединители Connex |

Торговая марка Pfisterer

Кабельные соединители Pfisterer MV CONNEX предназначены для заделки кабелей среднего/высокого напряжения во втулках с внутренним конусом на распределительных устройствах с элегазовой изоляцией, кольцевых силовых блоках RMU, трансформаторах, преобразователях и конденсаторах, обычно распределяющих электричество 33 кВ/52 кВ — в зависимости от вводов СН диапазон размеры доступны для концевой заделки полимерных кабелей с изоляцией из сшитого полиэтилена/этиленпропиленового каучука, скрученных или полосовых полупроводников, экранов из медной проволоки/ленты, а также с броней или без нее.

Заглушки с внутренним конусом | Большие складские запасы Pfisterer CONNEX Connectors & Cable Terming 33kV MV HV в Великобритании | Также разрядники и вводы для силовых кабелей и систем среднего напряжения


➡ В следующем видеоролике представлен обзор процедуры установки разъемов CONNEX для заделки кабелей среднего/высокого напряжения (MV-HV), производимых Pfisterer и хранящихся на складе Thorne & Derrick. или Совместные услуги обучения, пожалуйста, позвоните нам, чтобы обсудить.

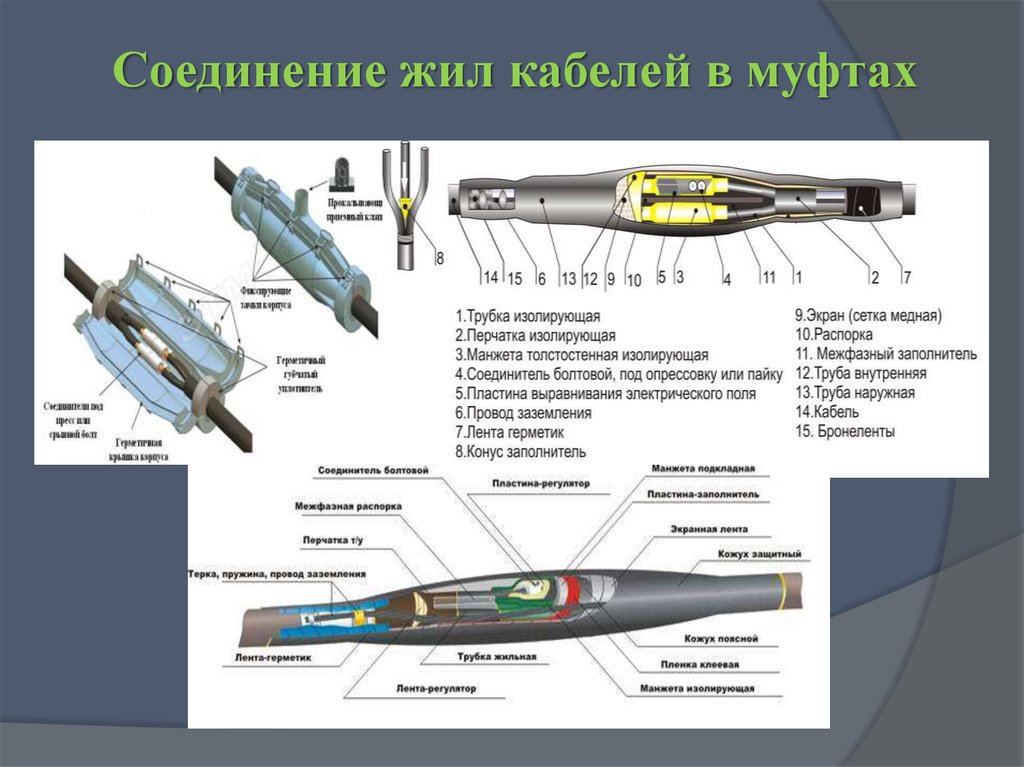

Соединение кабелей 11 кВ 33 кВ

Кабельные наконечники и муфты для использования в системах распределения электроэнергии среднего напряжения должны устанавливаться только обученными и компетентными монтажниками в соответствии с инструкциями производителя по установке. кабели среднего/высокого напряжения, обслуживаемые производителем, при условии обучения кабельных соединителей.

Перед началом монтажа кабельных муфт на 11 кВ и 33 кВ убедитесь, что вокруг рабочей зоны предполагаемого места соединения имеется достаточно места для соединения, чтобы можно было выполнять безопасные и эффективные операции по соединению кабелей.0013 инструменты для резки и обжима кабелей .

Определите фазы и проверьте, не перекрещиваются ли жилы кабелей – установите кабели 11 кВ/33 кВ в прямое положение и правильно выровняйте по уровню без чрезмерного напряжения перед установкой термоусаживаемых или кабельных муфт .

Заделка жил кабеля

Предпочтения кабельных соединителей и условия установки кабельных соединений и заделок определяют, используется ли для заделки кабельных проводов технология сжатия или срезных болтов. Например, одно- и многожильные силовые кабели среднего/высокого напряжения на напряжение 11 кВ и 33 кВ с многопроволочными медными жилами (класс 1) в соответствии со стандартом BS6622 обычно обжимаются или заканчиваются с помощью гидравлических обжимных инструментов (9). 0013 Cembre HT131-C ) или обжимные инструменты с батарейным питанием ( Cembre B1350-CE ) — эти инструменты Cembre подходят для кабельных наконечников площадью до 400 кв. мм. Для установки кабельных наконечников СН ВН с сечением от 500 кв. мм до 630 кв. мм мы можем порекомендовать обжимную головку Cembre ECW-h4D в сочетании с гидравлическим ножным насосом PO7000 или переносным электрогидравлическим насосом B70M-P24 24 В.

Линейка Pfisterer Sicon , состоящая из механических кабельных наконечников, клемм и соединителей со срезными болтами подходят для соединения и концевой заделки высоковольтных кабелей СН до 66 кВ с медными или алюминиевыми жилами (скрученными круглыми, сплошными, секторными) без использования обжимных инструментов – при монтаже не используются специальные инструменты для соединения. Бесступенчатые кабельные наконечники со срезным болтом не имеют заранее заданных точек излома в резьбе, что обеспечивает достижение оптимальной нагрузки на резьбу без выступов или необходимости опиливания проводника соединителем MV HV.


Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
