Установка сип: крепление проводов при прокладке по опорам

Установка СИП

СИП
– самоизолирующий провод, который
используется для для передачи
электроэнергии в воздушных осветительных
и силовых сетях.


СИП-2.
Является аналогом СИП-1, но имеет изоляцию
на нулевой несущей жиле. Данная изоляция
сделана из сшитого светостабилизированного
полиэтилена. Такую же оболочку имеют и
другие токоведущие жилы.


СИП-3
— это одножильный провод, состоящий
из проволок алюминиевого сплава. Имеет
изоляционный покров, сделанный из
светостабилизированного полиэтилен.
Целесообразно применять в воздушных
линиях 6-35 кВ. подтверждена меньшими
эксплуатационными расходами, надежностью
и бесперебойностью электроснабжения
потребителей, меньшими потерями в
линиях, возможностью строительства
линий без вырубки просек и пр.


СИП-4.
Может иметь 2 (220 В) или 4 (380 В) изолированные
жилы, которые все являются несущими,
для чего используются специальные
зажимы для крепления.


В
отличие от предыдущих марок, СИП-4 не
допускается использовать для магистральных
линий электропередачи. Его использование
ограничено ответвлениями от магистральных
воздушных линий, электрическими вводами
к потребителям. СИП-4 рассчитан на
номинальное напряжение до 0,6/1 кВ
включительно, номинальной частотой 50
Г ц в атмосфере воздуха II и III по ГОСТ
15150-69, в т. ч. на морских побережьях, в
промышленных и др. климатически и
химически агрессивных районах.


Арматура
для СИП


1
— ЗАН 1500


Предназначен
для крепления СИП с изолированной
несущей нейтралью к кронштейнам и крюкам
опор линий ВЛИ.

2-
Анкерный кронштейн КА-1500.


Используется
для крепления одного или двух натяжных
и поддерживающих зажимов для магистральных
СИП. Конструкция кронштейна позволяет
крепить его двумя стальными лентами
со скрепами к опоре, или двумя болтами
диаметром 14 или 16 мм.


3-
Стяжка нейлоновая усиленная КСУ


Используется
для крепежа СИП, выполнен из полиамида.


4 -
Лента крепежная из нержавеющей стали
ЛКС-2007


Предназначена
для крепления анкерных кронштейнов на
опорах электропередач. Обладает
устойчивостью к экстремальным температурам
и коррозии.


5-
Скрепы ( бугель) из нержавеющей стали.


Предназначен
для фиксации бандажа из стальной ленты
при монтаже СИП на опорах.


6-
Гильза соединительная для фазного
провода.


Предназначена
для герметичного соединения фазных
магистральных проводов СИП.


7-
Гильза соединительная для нейтрали
ГСИ-Н


Предназначена
для соединения встык медных проводов
методом опрессовки.


8-
Комплект промежуточной подвески.


Предназначен
для крепления изолированной несущей
нейтрали СИП до 1 квВ.

9-
Анкерный зажим для проводов абонента
ЗАБ-25

Предназначен
для закрепления проводов ответвлений
от магистрали к абонентам.

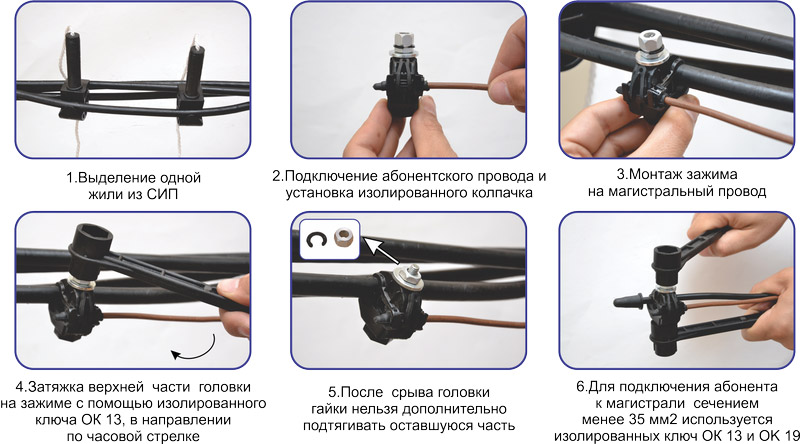

10-
Зажим прокалывающий ответвительный
ЗПО.

Предназначены
для соединения без осевой нагрузки и
ответвления проводов СИП, а также для
подключения проводов абонентов и
освещения.

11-
Кронштейн анкерный для крепления
проводов абонентов КАБ-25.

Предназначен
для крепления анкерных зажимов проводов
основных линий.

12.
Крепеж фасадный КФ.

Предназначен
для крепления пучков проводов СИП
диаметром 20-50 мм на стенах и фасадах
зданий с помощью усиленных стяжек КСУ
( комплектуются отдельно).

13
Наконечник
изолированный алюминиевый НИАМ

Предназначены
для герметичного оконцевания многожильных
алюминиевых и медных проводов методом
опрессовки.

14
— Зажим прокалывающий ответвительный
для соединения СИП с голым проводом
ЗПГО
.

Предназначен
для соединения провода СИП с голым
проводом.

15
– Ограничитель перенапряжения ОПН.

Предназначен
для защиты изоляции электрооборудования
от атмосферных и коммутационных
перенапряжений.

Анкерное
крепление и соединение СИП с силовым
кабелем.

Арматура
прокладки СИП по фасадам зданий.

Соединение
проводов СИП в анкерном пролете.

Оконцевание
СИП абонентов

Анкерная
арматура для СИП абонентов

Промежуточная
арматура СИП и абонентское ответвление

Промежуточная
арматура СИП и монтаж уличного освещения

Промежуточная
арматура СИП и арматура для повторного
заземления

Ввод
СИП в трансформаторную подстанцию

Промежуточная
арматура СИП для основной линии

Промежуточная
арматура для основного ответвления СИП

Двойное
крепление СИП

Анкерная
арматура для подключения СИП к голым
проводам

Монтаж СИП.

Услуги ПерсоналЭнергоСтрой

ЧТО ТАКОЕ СИП (САМОНЕСУЩИЙ ИЗОЛИРОВАННЫЙ ПРОВОД)?


Сейчас идёт активный процесс развития и распространение сети воздушных линий электропередачи, что привело к созданию современных технологий с применением СИП (то есть самонесущего изолированного провода). Чаще всего СИП можно увидеть при монтаже наружных, силовых и осветительных линий электроснабжения. После появления такой технологи в корне изменилась технология эксплуатации, ремонта и строительства ЛЭП. Трассы, которые были выполнены с применением СИП имеют условное название «ВЛИ». Также СИП используется, чтобы осветить частные дома. Суть проста — изоляция сделана из сшитого полиэтилена. Данный материал не подвержен перепадам температуры и влажности, поэтому идеально подходит для бытового использования. Но помните, что монтаж СИП провода от опоры к зданию возможен в случае полного соблюдения регламента работ. Любые монтажные работы должны проводиться специалистами, иначе последствия могут быть непредсказуемые.


Применение СИПа полностью исключает возможность схлестывания кабеля при сильных порывах ветра. Провод не окисляется в местах крепления и соединения. Вероятность аварийных ситуаций минимальна. При монтаже необходимо использовать провод, согласно напряжению в сети и предполагаемой нагрузки. На опоре СИП держится с помощью бандажного крюка. Монтируется крюк на столбе бандажной лентой. На стене здания используется другая арматура — настенный крюк с крепежными анкерными болтами. Необходимо полностью убедиться в исправности СИПа. Сопротивление изоляции измеряем Омметром, исправность жил и отсутствие короткого замыкания измеряем мультиметром.

ТЕХНИКА БЕЗОПАСНОСТИ:


Никакой вид работ нельзя проводить при:

  • Во время влажной и туманной погоды
  • В темное время суток или ночью
  • Засученных рукавах
  • Если обнаружены любые повреждения ВЛИ


Приставные лестницы очень коварны, поэтому их высота не должна превышать отметки в пять метров, а угол между опорой и лестницей не более 60-75 градусов. Но в любом случае помните, что производить натягивания проводов стоя на лестнице категорически запрещено, для этого необходимо использовать специальную технику.

ДЛЯ МОНТАЖА НЕОБХОДИМО:

  • Обесточить все автоматы, что бы СИП был без нагрузки
  • Специальная одежда
  • Технологическая документация
  • Защитными накладками изолируем провода под напряжением, к которым человек может прикоснуться.
  • Все монтажные работы ведутся двумя электриками. Обязательно у монтажников должна быть аптечка.
  • Поднимаемся с другой стороны от СИПа. Если провод сорвется, электрик не упадет.
  • Необходимо получить разрешение на работы от собственника ВЛИ.
  • Необходимо убедиться в устойчивости столба, на которой находиться трасса


Мы крайне не рекомендуем заниматься монтажом СИПа самостоятельно. Мы занимаемся этим более 7 лет и у нас имеется все необходимое оборудование. Более того наши цены вам приятно удивят.


Для получения БЕСПЛАТНОЙ консультации свяжитесь с нами по телефону:
+7 (473) 229-98-92

ПЕРВЫЙ ЭТАП — ЭТО ПРОЕКТИРОВАНИЕ.


На этапе проектирования собирается вся необходимая информация о линии ВЛИ. Фактическое место расположении трассы, необходимое количество опор, какой тип опоры, все технические параметры применяемого провода, конкретные технические особенности проектируемой трассы и выполнения электромонтажных работ.

СЛЕДУЮЩИЙ ЭТАП — ЭТО МОНТАЖ ТРАССЫ.


Непосредственно к монтажу СИПа приступают после того, как опоры установлены, и все необходимые специализированные зажимы закреплены. Для выполнения электромонтажных работ на фасадах промышленных зданий и жилых домов, выполнения соединений и необходимых ответвлений, а также для выполнение необходимых монтажных работ разработана специализированная арматура и монтажный инструмент. Проект обязательно должен содержать всю необходимую информацию о материалах и содержать список арматуры для монтажа СИП. Монтажные работы начинаются с раскатки СИПа.

  • На все опоры анкерного пролета, на которые монтируем провод, устанавливаем специализированные раскаточные ролики. На крайних опорах ролики закрепляем при помощи специального ремня, на промежуточных опорах ролики закрепляем на крюк, в проушины — для поддерживающих зажимов.

  • За одной из крайних опор пролета устанавливаем барабан, на который намотан провод. Располагаем в вертикальном положении на специальной подставке, позволяющая вращаться барабану во время раскрутки. Для более пологого угла входа провода в ролик, барабан устанавливаем от опоры на расстоянии, не меньше ее длины.
  • С противоположной стороны устанавливаем барабан, на котором намотан трос-лидер, как правило это синтетический канат диаметром от 10 до 12 мм.
  • Следующий этап, это ручная раскатка троса-лидера. Поднимаемся последовательно на каждую опору, и заправляем трос в ролик для дальнейшей протяжки.
  • После того как трос-лидер заправлен в ролик на последней опоре, трос соединяем с СИПом при помощи специализированного чулка и вертлюга, который не дает возможности закручиваться проводу во время раскатки.


На этом подготовка заканчивается, и начинается раскатка провода.

  • Трос-лидер плавно вытягиваем в противоположную сторону. Трос-лидер можем вытягивать вручную или при помощи специального механизма, приводимого в действие двигателем внутреннего сгорания.


Во время раскатки провод движется за тросом-лидером, поднимается на опору и заходит в ролик. Барабаны и ролики располагаются так, чтобы исключить возможность трения провода о землю, опору и т.д. Не допускается технология, при которой провод изначально раскатывается по земле, а только потом поднимается на опору!

ЗАКРЕПЛЕНИЕ СИПА НА ОПОРАХ

  • Раскатка провода длиться до тех пор, пока соединение провода с тросом-лидером не пройдет раскаточный ролик на последней опоре.


Следующий этап — это крепление провода.

  • Несущую жилу или весь жгут, в зависимости от типа применяемого провода, закрепляют в анкерном зажиме, концы оставляем достаточной длины для выполнения дальнейшего монтажа. И только после этого разъединяем СИП с тросом-лидером. Раскаточный ролик необходимо снять. Далее необходимо на всех промежуточных опорах завести кабель в проушины поддерживающих зажимов, а монтажные ролики снять.

НАТЯЖЕНИЕ ПРОВОДА


Натяжение провода производится на первой анкерной опоре при помощи ручной лебедки. Величина натяжки провода может быть указана в проекте или ее можно взять из монтажных таблиц. Натяжение должно быть строго дозированным, необходимо иметь динамометр. После того как натяжение провода окончено, провод крепится и затягивается в анкерном зажиме, и только после этого лебедку и динамометр можно снять.
