Что такое газотурбинные двигатели, почему они не прижились в обычных машинах и как их будут использовать в гибридах
На проходящем в Женеве автосалоне сразу два автопроизводителя представили концептуальные машины с гибридными силовыми установками, в которых батареи заряжаются миниатюрными газотурбинными двигателями. Обе машины, к слову, китайские. Это седан Hybrid Kinetic H600 с элегантным дизайном от Pininfarina и суперкар Techrules Ren с футуристичной внешностью работы Джорджетто Джуджаро.
Не надо думать, что в данном техническом направлении трудятся лишь китайцы. Несколько лет назад никто иной как Jaguar показал гибридный концепт C-X75 с теми же микротурбинами. Так что же это за технология?
Газотурбинные двигатели впервые нашли серийное применение в конце Второй мировой войны, но… в авиации, на немецких истребителях Messerschmitt. В последующие 20 лет они фактически полностью вытеснили поршневые ДВС в военной и гражданской авиации, в прямом смысле спустив их с небес на землю. Моторы отечественных Ту и Superjet, европейских Airbus и американских Boeing — все это газотурбинные двигатели.
Их принцип действия прост. В камере сгорания воспламеняется топливо, газы под давлением подаются на лопасти турбины, турбина вращается. На одном валу с турбиной расположены лопасти компрессора, который, будучи приводим в движение от турбины, нагнетает воздух в камеру сгорания.

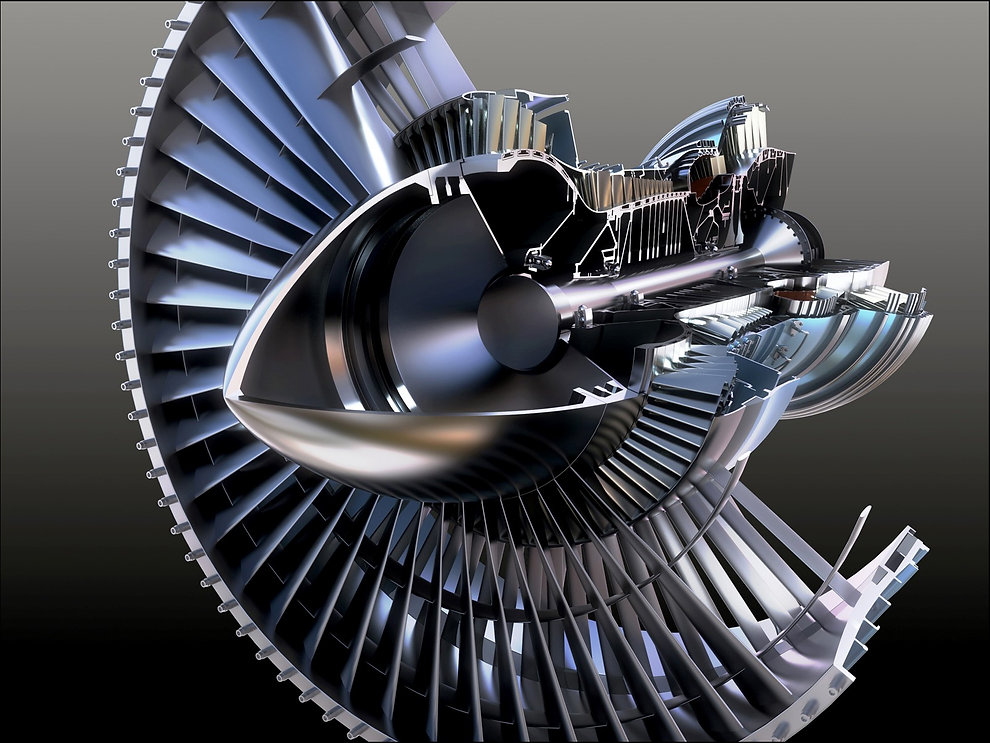

Газотурбинный двигатель
В авиации на том же валу спереди может располагаться винт (как, например, на самолетах Ан-24), а может более мощный компрессор, который прогоняет воздух через весь двигатель, создавая воздушную струю и тягу для самолета. При этом к валу газотурбинного двигателя можно прицепить не только винт или тяговый компрессор, но и что-то другое. Например, электрогенератор или коробку передач, а через нее соединить такой мотор с колесами автомобиля.
Как видите, все выглядит гораздо проще, чем в поршневом ДВС. Так и есть — проще. Меньше деталей, меньше трущихся частей — это одно из преимуществ газотурбинных двигателей.
Второе неоспоримое преимущество — это высокая удельная мощность. Иными словами при равной отдаче газотурбинные моторы в несколько раз легче и компактнее поршневых. Именно этот факт определил их доминирование в авиастроении.
Есть, однако, и существенные недостатки. Именно с ними столкнулись автомобильные конструкторы при попытке установить такой мотор под капот автомобиля. Попыток было много: в США, в Европе и даже в СССР — наши инженеры, в частности, экспериментировали с автобусами.
Выяснилось, что такой мотор потребляет очень много топлива в переходных режимах: на холостом ходу и при наборе скорости. Конструкцию попытались усложнить, применив не один вал, а два: на первом располагался компрессор и малая турбина, которой хватало для вращения компрессора и обеспечения холостого хода. А на втором — основная турбина и отбор мощности на автоматическую коробку передач. На холостом ходу газы на вторую турбину не подавались. А при старте с места открывались заслонки, поток газа направлялся на лопасти тяговой турбины и машина ехала.
Такая конструкция, к слову, позволила отказаться от механизма сцепления или гидротрансформатора — поскольку два вала не имели механической связи друг с другом автомобиль не мог заглохнуть.
Techrules Ren
Тем ни менее, расход топлива все равно был выше, чем у поршневых двигателей во всех режимах кроме равномерного движения по трассе. Всплыли и другие недостатки, но о них — позже.
Так или иначе, где-то с 70-х годов XX века от идеи отказались. До тех пор, пока не началась нынешняя гибридно-электрическая революция.
Дело было в далеком 2011 году. Компания Opel тогда пригласила журналистов из России в Нидерланды на тест-драйв подзаряжаемого гибрида Ampera (он же Chevrolet Volt), который в General Motors почему-то называли электрокаром.
После поездки у журналистов, в том числе у меня, накопилось много вопросов относительно устройства машины. Отвечать на них пришлось тогдашнему главе электрического подразделения Opel Кристиану Кунстману. Меня интересовало в частности, почему конструкторы выбрали в качестве ДВС для гибрида наиболее архаичный и неэффективный бензиновый атмосферный мотор объемом 1,4 литра.
Jaguar C-X75
Поскольку концепт Jaguar C-X75 тогда уже представили, я спросил у доктора Кунстмана, что он думает насчет того, чтобы установить под капот Opel Ampera микротурбину вместо поршневого ДВС. Ответ меня удивил.
«Это был бы лучший вариант», — признался инженер. «Однако главная проблема заключается в том, что у нас нет таких двигателей. Для их производства пришлось бы полностью перестроить все заводы. Это огромные инвестиции. Но если бы нам пришлось строить моторный завод с нуля, то мы бы крепко задумались над тем, какие двигатели для гибридов там выпускать — поршневые или газотурбинные».
Действительно, если микротурбина не связана ни с колесами, ни с коробкой передач, а лишь вращает генератор, работая в режиме постоянной тяги — значит все проблемы с высоким расходом топлива в переходных режимах отпадают сами собой? Все так. Вот почему китайцы, у которых в отличие от Opel нет заводов поршневых двигателей, и строить предстоит с нуля, сейчас уцепились за эту идею.
Увы, расход топлива — не единственный недостаток.
Первый нерешенный минус газотурбинного двигателя — очень высокая температура газов, попадающих на лопасти турбины. В авиации с этим борются за счет использования дорогих термостойких сплавов, но в массовом автомобилестроении это не применимо из-за высокой стоимости.
Hybrid Kinetic H600
Решить проблему еще в 50-е годы пытались за счет теплообменников, которые нагревают входящий воздух и охлаждают газы, выходящие из камеры сгорания. Это повышает КПД и бережет турбину, но заметно усложняет конструкцию двигателя. И китайцам надо иметь это в виду.
Есть и другие сложности. В частности, газотурбинным моторам надо значительно больше воздуха, чем поршневым двигателям. Причем воздуха чистого. У самолетов нет с этим проблем. А у машин — есть. Необходимые воздушные фильтры достигают такого размера, что преимущество микротурбин компактности полностью сводится на нет.
Вы, возможно, в курсе, что газотурбинные моторы пробовали применять на серийных танках: советском Т80 и американском «Абрамсе».
Военных привлекло сочетание мощности и компактности мотора. Увы, простые танкисты жаловались на необходимость постоянно чистить огромные воздушные фильтры. И на колоссальный расход топлива — тоже.
Наконец, последний недостаток — токсичность. Опять же, это следствие повышенного расхода топлива в промежуточных режимах. Создатели концептов Techrules и особенно Hybrid Kinetic H600 уверяют, что их микротурбины экологичнее поршневых ДВС. Но точных данных пока не приводят.
В любом случае, все показанные гибридные автомобили, использующие подобную технологию — пока лишь концепты и их серийное будущее покрыто туманом. Но согласитесь, звучит заманчиво!
Газотурбинный двигатель самолета. Фото. Строение. Характеристики.
На сегодняшний день, авиация практически на 100% состоит из машин, которые используют газотурбинный тип силовой установки. Иначе говоря – газотурбинные двигатели. Однако, несмотря на всю возрастающую популярность авиаперелетов сейчас, мало кто знает каким образом работает тот жужжащий и свистящий контейнер, который висит под крылом того или иного авиалайнера.
Принцип работы газотурбинного двигателя.
Газотурбинный двигатель, как и поршневой двигатель на любом автомобиле, относится к двигателям внутреннего сгорания. Они оба преобразуют химическую энергию топлива в тепловую, путем сжигания, а после — в полезную, механическую. Однако то, как это происходит, несколько отличается. В обоих двигателях происходит 4 основных процесса – это: забор, сжатие, расширение, выхлоп. Т.е. в любом случае в двигатель сначала входит воздух (с атмосферы) и топливо (из баков), далее воздух сжимается и в него впрыскивается топливо, после чего смесь воспламеняется, из-за чего значительно расширяется, и в итоге выбрасывается в атмосферу. Из всех этих действий выдает энергию лишь расширение, все остальные необходимы для обеспечения этого действия.
А теперь в чем разница. В газотурбинных двигателях все эти процессы происходят постоянно и одновременно, но в разных частях двигателя, а в поршневом – в одном месте, но в разный момент времени и по очереди.
К тому же, чем более сжат воздух, тем большую энергию можно получить при сгорании, а на сегодняшний день степень сжатия газотурбинных двигателей уже достигла 35-40:1, т.е. в процессе прохода через двигатель воздух уменьшается в объеме, а соответственно увеличивает свое давление в 35-40 раз. Для сравнения в поршневых двигателях этот показатель не превышает 8-9:1, в самых современных и совершенных образцах. Соответственно имея равный вес и размеры газотурбинный двигатель гораздо более мощный, да и коэффициент полезного действия у него выше. Именно этим и обусловлено такое широкое применения газотурбинных двигателей в авиации в наши дни.
А теперь подробней о конструкции. Четыре вышеперечисленных процесса происходят в двигателе, который изображен на упрощенной схеме под номерами:
- забор воздуха – 1 (воздухозаборник)
- сжатие – 2 (компрессор)
- смешивание и воспламенение – 3 (камера сгорания)
- выхлоп – 5 (выхлопное сопло)
- Загадочная секция под номером 4 называется турбиной.
Это неотъемлемая часть любого газотурбинного двигателя, ее предназначение – получение энергии от газов, которые выходят после камеры сгорания на огромных скоростях, и находится она на одном валу с компрессором (2), который и приводит в действие.
Это неотъемлемая часть любого газотурбинного двигателя, ее предназначение – получение энергии от газов, которые выходят после камеры сгорания на огромных скоростях, и находится она на одном валу с компрессором (2), который и приводит в действие.
Таким образом получается замкнутый цикл. Воздух входит в двигатель, сжимается, смешивается с горючим, воспламеняется, направляется на лопатки турбины, которые снимают до 80% мощности газов для вращения компрессора, все что осталось и обуславливает итоговую мощность двигателя, которая может быть использована разными способами.
В зависимости от способа дальнейшего использования этой энергии газотурбинные двигатели подразделяются на:
- турбореактивные
- турбовинтовые
- турбовентиляторные
- турбовальные
Двигатель, изображенный на схеме выше, является турбореактивным. Можно сказать «чистым» газотурбинным, ведь газы после прохождения турбины, которая вращает компрессор, выходят из двигателя через выхлопное сопло на огромной скорости и таким образом толкают самолет вперед.
Такие двигатели сейчас используются в основном на высокоскоростных боевых самолетах.
Турбовинтовые двигатели отличаются от турбореактивных тем, что имеют дополнительную секцию турбины, которая еще называется турбиной низкого давления, состоящую из одного или нескольких рядов лопаток, которые отбирают оставшуюся после турбины компрессора энергию у газов и таким образом вращает воздушный винт, который может находится как спереди так и сзади двигателя. После второй секции турбины, отработанные газы выходят фактически уже самотеком, не имея практически никакой энергии, поэтому для их вывода используются просто выхлопные трубы. Подобные двигатели используются на низкоскоростных, маловысотных самолетах.

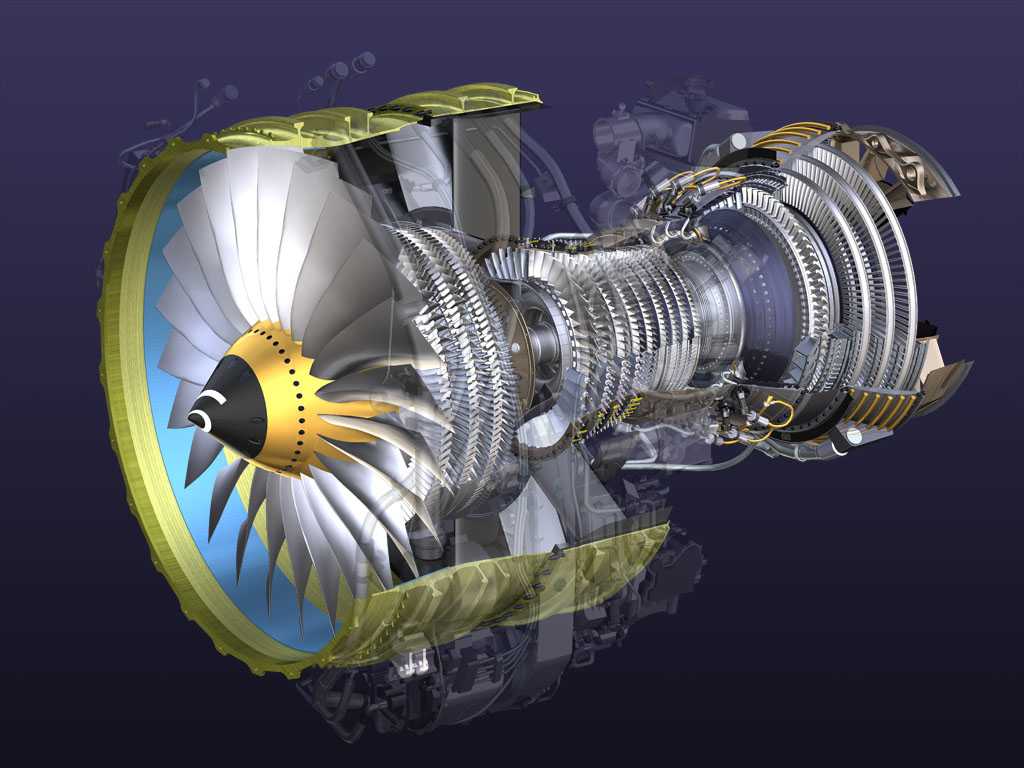

Турбовентиляторные двигатели имеют схожую схему с турбовинтовыми, только вторая секция турбины отбирает не всю энергию у выходящих газов, поэтому такие двигатели также имеют выхлопное сопло. Но основное отличие состоит в том, что турбина низкого давления приводит в действия вентилятор, который закрыт в кожух.
Потому такой двигатель еще называется двуконтурным, ведь воздух проходит через внутренний контур (сам двигатель) и внешний, который необходим лишь для направления воздушной струи, которая толкает двигатель вперед. Потому они и имеют довольно «пухлую» форму. Именно такие двигатели применяются на большинстве современных авиалайнеров, поскольку являются наиболее экономичными на скоростях, приближающихся к скорости звука и эффективными при полетах на высотах выше 7000-8000м и вплоть до 12000-13000м.
Турбовальные двигатели практически идентичны по конструкции с турбовинтовыми, за исключением того, что вал, который соединен с турбиной низкого давления, выходит из двигателя и может приводить в действие абсолютно что угодно. Такие двигатели используются в вертолетах, где два-три двигателя приводят в действие единственный несущий винт и компенсирующий хвостовой пропеллер. Подобные силовые установки сейчас имеют даже танки – Т-80 и американский «Абрамс».
Газотурбинные двигатели имеют классификацию также по другим признакам:
- по типу входного устройства (регулируемое, нерегулируемое)
- по типу компрессора (осевой, центробежный, осецентробежный)
- по типу воздушно-газового тракта (прямоточный, петлевой)
- по типу турбин (число ступеней, число роторов и др. )
- по типу реактивного сопла (регулируемое, нерегулируемое) и др.
)
Турбореактивный двигатель с осевым компрессором получил широкое применение. При работающем двигателе идет непрерывный процесс. Воздух проходит через диффузор, притормаживается и попадает в компрессор. Затем он поступает в камеру сгорания. В камеру через форсунки подается также топливо, смесь сжигается, продукты сгорания перемещаются через турбину. Продукты сгорания в лопатках турбины расширяются и приводят ее во вращение. Далее газы из турбины с уменьшенным давлением поступают в реактивное сопло и с огромной скоростью вырываются наружу, создавая тягу. Максимальная температура имеет место и на воде камеры сгорания.
Компрессор и турбина расположены на одном валу. Для охлаждения продуктов сгорания подается холодный воздух. В современных реактивных двигателях рабочая температура может превышать температуру плавления сплавов рабочих лопаток примерно на 1000 °С. Система охлаждения деталей турбины и выбор жаропрочных и жаростойких деталей двигателя — одни из главных проблем при конструировании реактивных двигателей всех типов, в том числе и турбореактивных.
Особенностью турбореактивных двигателей с центробежным компрессором является конструкция компрессоров. Принцип работы подобных двигателей аналогичен двигателям с осевым компрессором.
Газотурбинный двигатель. Видео.
Полезные статьи по теме.
- Сбор и обработка информации в системах газотурбинных двигателей
- Разработка ГТД, история
- Надежность САУ и ГТД
- Методы управления ГТД
- Управление на режимах работы ГТД
- Характеристика запаса ГДУ ВЗ
- Инвариантная система управления ГТД
- Выбор характеристик канала ГТД
- Регулирование температуры газа в ГТД
- Устойчивость и динамическая точность устройства ГТД
- Повышение надежности ГТД
- Формирование управляющих сигналов ГТД
- Этап конструирования ГТД современность
- Двухканальное построение цифровых систем ГТД
- Гидромеханические регуляторы ГТД
- Регулятор частоты вращения ГТД
- Системы управления на элементах струйной техники ГТД
- Струйный регулятор компрессора ГТД
- Что СТП должна обеспечивать (ГТД)
- Центробежные насосы (ГТД)
- Топливопитание двигателя с ФКС
- Производительность НВД
- Качество топлива в СТП
- Системы ГТД для «электрического» самолета
- «Электрический» ГТД
- Функции САУ ЭГТД
- Методы обеспечения надежности электроприводной СТП
- Подача масла (Газотурбинный двигатель)
- Системы управления ТРДЦ. Надежность САУ
- Системы управления ТРДЦФ
- Каналы регулирования в ГТД
- Шестеренный насос НВД
- Варианты построения САУ
- Системы управления вертолетными двигателями
- Функции современных САУ ТВГТД
- Системы управления ВГТД
- Двухвальный ВГТД
- Вспомогательный ГТД
- Системы управления сверхзвуковыми воздухозаборниками
- Перемещение клина СВЗ
- Системы защиты двигателя от помпажа
- Математическое моделирование газотурбинного двигателя
- Динамическая поузловая математическая модель двигателя
- Проведение стендовых испытаний ГТД
- Характеристики топливной системы ГТД. Регуляторы двигателя.
- Испытания САУ на двигательных стендах
- Проверка выполнения функций САУ
- Испытания электронных регуляторов САУ ГТД
- Испытания электронных систем ГТД
- Воздействие влажности на ГТД
- Частотные входы у ГТД
- Метрологические характеристики ИК
Надежность САУ
Ещё узлы и агрегаты
Как работают 4 типа газотурбинных двигателей
Прямой эфир с борта экипажа
Газотурбинные двигатели прошли долгий путь с 1903 года.
Это был первый год, когда газовая турбина производила достаточно энергии, чтобы поддерживать свою работу. Дизайн был разработан норвежским изобретателем Эгидусом Эллингом, и он производил 11 лошадиных сил, что было огромным достижением в то время.
В наши дни газотурбинные двигатели бывают всех форм и размеров, и большинство из них производят много более 11 лошадиных сил. Вот 4 основных типа газотурбинных двигателей, а также плюсы и минусы каждого.
1) Турбореактивный двигатель
Википедия
Heinkel He 178, первый в мире турбореактивный самолет
Турбореактивные двигатели были первым из изобретенных типов газотурбинных двигателей. И хотя они выглядят совершенно иначе, чем поршневой двигатель в вашем автомобиле или самолете, они работают по той же теории: впуск , сжатие, мощность, выпуск .
Как работает турбореактивный двигатель?
Турбореактивные двигатели работают за счет пропускания воздуха через 5 основных секций двигателя:
Шаг 1: воздухозаборник
Воздухозаборник представляет собой трубу перед двигателем.
Воздухозаборник может показаться простым, но он невероятно важен. Задача воздухозаборника — плавно направлять воздух на лопатки компрессора. На малых скоростях ему необходимо минимизировать потери воздушного потока в двигатель, а на сверхзвуковых скоростях необходимо замедлить воздушный поток ниже 1 Маха (воздух, поступающий в ТРД, должен быть дозвуковым, независимо от того, с какой скоростью летит самолет ).
Этап 2: Компрессор
Компрессор приводится в действие турбиной в задней части двигателя, и его работа заключается в сжатии поступающего воздуха, что значительно увеличивает давление воздуха. Компрессор представляет собой серию «вентиляторов», каждый из которых имеет лопасти все меньшего и меньшего размера. Когда воздух проходит через каждую ступень компрессора, он становится более сжатым.
Этап 3: Камера сгорания
Далее идет камера сгорания, где действительно начинается волшебство. Воздух высокого давления соединяется с топливом, и смесь воспламеняется.
Когда топливовоздушная смесь сгорает, она проходит через двигатель к турбине. Турбореактивные двигатели работают на очень обедненной смеси, примерно 50 частей воздуха на 1 часть топлива (большинство поршневых двигателей работают в диапазоне от 6 к 1 до 18 к 1). Одна из основных причин, по которой турбины работают с таким обеднением, заключается в том, что для охлаждения турбореактивного двигателя необходим дополнительный поток воздуха.
Этап 4: Турбина
Турбина — это еще одна серия «вентиляторов», которые работают как ветряная мельница, поглощая энергию проходящего через нее воздуха с высокой скоростью. Лопатки турбины соединены с валом и вращают его, который также соединен с лопатками компрессора в передней части двигателя. «Круг жизни» турбореактивного двигателя почти завершен.
Этап 5: Выхлоп (также известный как «Я ухожу!»)
Топливно-воздушная смесь, сгоревшая на высокой скорости, выходит из двигателя через выхлопное сопло. Когда высокоскоростной воздух выходит из задней части двигателя, он создает тягу и толкает самолет (или то, к чему он прикреплен) вперед.
Турбореактивный двигатель на вынос:
- Плюсы:
- Относительно простая конструкция
- Возможность очень высоких скоростей
- Занимает мало места
- Минусы:
- Высокий расход топлива
- Громко
- Низкая производительность на малых скоростях
2) Турбовинтовой двигатель
Прямой эфир из кабины экипажа
King Air с турбовинтовыми двигателями
Следующие три типа газотурбинных двигателей представляют собой разновидности турбореактивных двигателей, и мы начнем с турбовинтовых. Турбовинтовой двигатель представляет собой турбореактивный двигатель, соединенный с воздушным винтом через систему зубчатых передач.
Как работает турбовинтовой двигатель?
Шаг 1 : Турбореактивный двигатель вращает вал, который соединен с коробкой передач.
Шаг 2 : Коробка передач замедляет вращение, и самая медленная передача соединяется с пропеллером
Шаг 3 : Пропеллер вращается в воздухе, создавая тягу точно так же, как ваша Cessna 172
Вынос турбовинтового двигателя:
- Плюсы:
- Очень экономичный
- Наиболее эффективен на средней скорости 250-400 узлов
- Наиболее эффективен на средних высотах 18 000–30 000 футов
- Минусы:
- Ограниченная скорость полета вперед
- Системы зубчатых передач тяжелые и могут сломаться
3) Турбовентиляторный двигатель
Прямой эфир из кабины экипажа
Некоторые широкофюзеляжные турбовентиляторные двигатели могут развивать тягу более 100 000 фунтов
Турбовентиляторы сочетают в себе лучшее из обоих миров между турбореактивными и турбовинтовыми двигателями.
И вы, вероятно, увидите эти двигатели, когда отправитесь в аэропорт на следующий рейс.
Как работает турбовентиляторный двигатель?
Турбовентиляторные двигатели работают путем прикрепления канального вентилятора к передней части турбореактивного двигателя. Вентилятор создает дополнительную тягу, способствует охлаждению двигателя и снижает уровень шума двигателя.
Шаг 1 : Входящий воздух разделяется на два отдельных потока. Один поток обтекает двигатель (перепускной воздух), а другой проходит через сердцевину двигателя.
Этап 2 : Байпасный воздух проходит вокруг двигателя и ускоряется канальным вентилятором, создавая дополнительную тягу.
Этап 3 : Воздух проходит через турбореактивный двигатель, продолжая создавать тягу.
Турбовентилятор на вынос:
- Плюсы:
- Экономичный
- Тише турбореактивных двигателей
- Они выглядят потрясающе
- Минусы:
- Тяжелее турбореактивных двигателей
- Большая лобовая площадь, чем у турбореактивных двигателей
- Неэффективен на очень больших высотах
USAF
ТРДД Pratt & Whitney F100 с форсажной камерой на F-16
4) Турбовальный двигатель
NASA
Вертолет Bell 206 с турбовальным двигателем
Турбовальные двигатели в основном используются на вертолетах.
Самая большая разница между турбовальными и турбореактивными двигателями заключается в том, что турбовальные двигатели используют большую часть своей мощности для вращения турбины, а не для создания тяги в задней части двигателя.
Как работает турбовальный вал?
Турбовальные двигатели представляют собой турбореактивные двигатели с большим валом, соединенным с задней частью. А поскольку большинство этих двигателей используются на вертолетах, этот вал соединен с трансмиссией лопастей несущего винта.
Шаг 1 : Двигатель по большей части работает как турбореактивный.
Этап 2 : Приводной вал, прикрепленный к турбине, приводит в действие трансмиссию.
Этап 3 : Трансмиссия передает вращение от вала к лопасти ротора.
Шаг 4 : Вертолет, в основном неизвестными и магическими средствами, может летать по небу.
Вынос турбовального вала:
- Плюсы:
- Удельная мощность намного выше, чем у поршневых двигателей
- Обычно меньше поршневых двигателей
- Минусы:
- Громко
- Системы зубчатых передач, соединенные с валом, могут быть сложными и ломаться
4 типа двигателей, основанных на одной базовой концепции
Газотурбинные двигатели прошли долгий путь за последние 100 лет.
И хотя турбореактивные, турбовинтовые, турбовентиляторные и турбовальные двигатели имеют свои различия, они производят мощность практически одинаково: впуск, сжатие, мощность и выпуск.
Станьте лучшим пилотом.
Подпишитесь, чтобы получать последние видео, статьи и викторины, которые помогут вам стать более умным и безопасным пилотом.
Зарегистрироваться >
-
НАЗВАНИЕ
-
- Тег
- Автор
- Дата
-
|
пропустить навигацию Что такое воздухоплавание? | Динамика Как работает реактивный двигатель?
Реактивные двигатели двигают самолет вперед с большой силой, создаваемой Все реактивные двигатели, которые также называются газовые турбины,
На изображении ниже показано, как воздух проходит через двигатель. Воздух проходит через
Это изображение того, как воздух проходит через двигатель Что такое тяга?
Тяга Детали реактивного двигателя
Вентилятор — Вторая часть «обходит» ядро двигателя. Он проходит через канал Компрессор — Камера сгорания — Турбина — Сопло — Первый реактивный двигатель — А Краткая история ранних двигателей Сэр Исаак Ньютон в 18 веке был Анри Жиффар построил дирижабль с приводом В 1874 году Felix de Temple построил моноплан. Отто Даймлер , изобретенный в конце 1800-х годов В 1894 году американец Хирам Максим Первые паровые машины приводились в действие нагретым углем и, как правило, American Samuel Langley Сделал модель самолета В 1903 году братьев Райт С 1903 года, года первого полета братьев Райт, до конца 19 века.30-е годы Это был Фрэнк Уиттл , британский пилот,
В то же время, когда Уиттл работал в Англии,
General Electric построила первый американский реактивный двигатель для ВВС США. Типы реактивных двигателейТурбореактивные двигатели Основная идея турбореактивный двигатель форсаж. Это вторая камера сгорания, расположенная после турбины и перед Турбореактивный двигатель является реактивным двигателем. В реактивной машине расширяющиеся газы
Изображение ТРД Турбовинтовой А турбовинтовой двигатель Как и турбореактивный, турбовинтовой двигатель состоит из компрессора,
Изображение турбовинтового двигателя Турбовентиляторы А турбовентиляторный двигатель Изображение турбовентиляторного двигателя Турбовальные валы Это еще одна форма газотурбинного двигателя, который работает так же, как турбовинтовой.
Изображение турбовального двигателя ПВРД ПВРД — это от Метки: Комментарии |
Сэр
Внутренняя часть камеры сгорания часто изготавливается
42.
Форсажная камера повышает температуру газа перед соплом.
Некоторые небольшие авиалайнеры и транспортные самолеты оснащены турбовинтовыми двигателями.
Большая часть воздуха обтекает двигатель снаружи, что делает его работу тише.
