Виды труб используемых для прокладки тепловых сетей.

Тепловые сети представляют собой систему трубопроводов, главным назначением которой выступает доставка теплоносителя от производителя тепла к конечному потребителю. В качестве генератора тепла могут выступать котельные, индивидуальные тепловые пункты, ТЭС, ТЭЦ и т.д.

Долговечность и минимальные потери тепла являются основными параметрами эксплуатации тепловых сетей, за реализацию которых отвечают грамотное проектирование и правильный монтаж. Также надежность всех видов теплотрасс зависит от вида используемых труб, оптимальный выбор которых зависит от множества факторов.



По основному виду теплоносителя все теплосети подразделяются на паровые и водяные, а по способу прокладки — на надземные и подземные. Подземные теплотрассы используются преимущественно в городской черте, а их надземный аналог — за пределами населенных пунктов или внутри промышленной застройки.

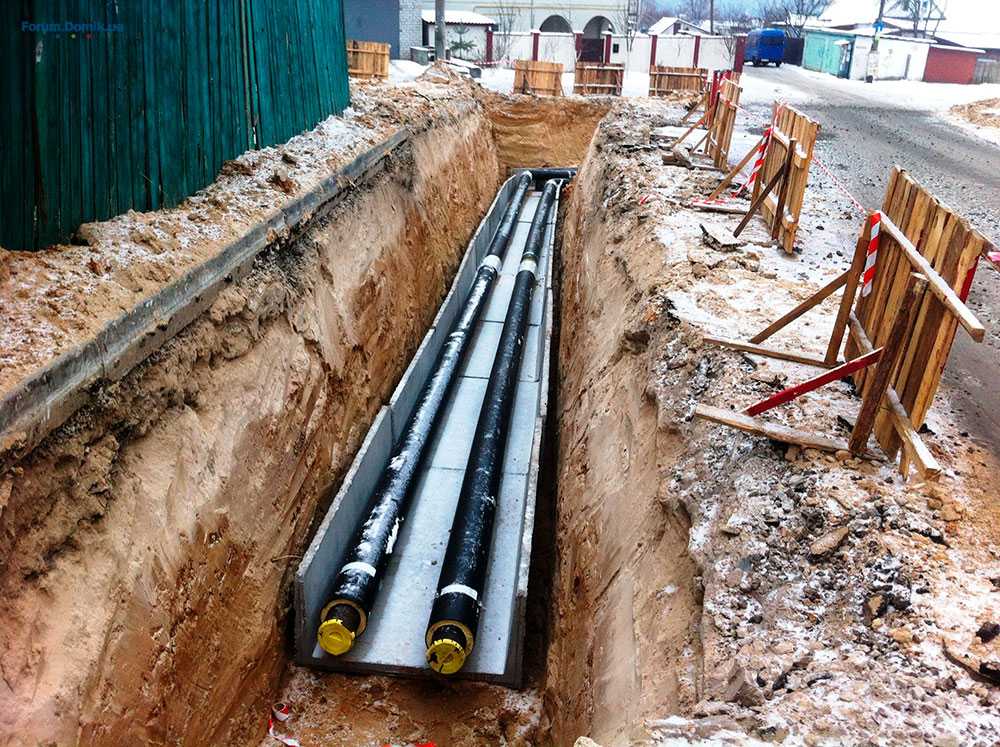

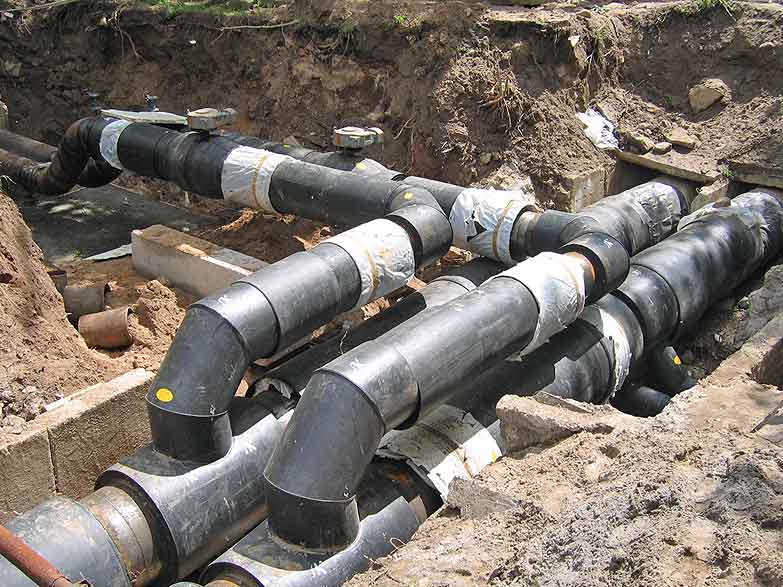

При монтаже подземных теплотрасс также различают канальный и бесканальный метод укладки. При канальном монтаже, трубопроводы укладываются в предварительно подготовленные желоба или лотки, а при бесканальном — прямо в грунт. Трубы при этом предварительно изолируются утеплителем.

По своему функциональному назначению теплосети подразделяются на:

• магистральные трубопроводы выполняют доставку теплоносителя от централизованных источников тепла к распределительным узлам;

•  распределительные сети обеспечивают транспорт теплоносителя от распределительных узлов (котельные, ИТП) к конечному потребителю.

Классификация тепловых сетей на централизованные и децентрализованные зависит от первичного источника тепла, в качестве которого выступают либо крупные поставщики тепла — ТЭЦ, ТЭС и т.д., либо небольшие автономные котельные на муниципальных или коммерческих объектах.

Основные требования к трубопроводам теплосетей

К трубопроводов для вех видов теплотрасс любого назначения и функциональности предъявляется ряд требований, основными из которых являются следующие:

•  повышенный диапазон давления и температур предъявляет высокие требования к механической прочности и герметичности трубопроводов;
•  трубы для теплотрасс должны иметь высокие показатели теплоизоляции, которые снижают потери тепла при транспортировке теплоносителя;
•  повышенная стойкость к наружной и внутренней коррозии;
•  небольшой коэффициент температурной деформации, исключающий повреждение трубопровода при перепадах температуры теплоносителя;
•  простой и надежный механизм или способ соединения труб между собой.

Трубы для всех видов теплосетей должны быть удобны в хранении и транспортировке, а также должны иметь необходимый набор фитингов и арматуры для простого и качественного монтажа.

Основные виды трубопроводов для тепловых сетей

В практике монтажа и прокладки магистральных и распределительных тепловых сетей присутствует несколько традиционных и современных видов труб, которые полностью отвечают предъявляемым к ним требованиям, доступны на рынке и обладают высокими показателями надежности.

Трубы из углеродистой стали

Стальные трубы по ГОСТ3262-75 имеют хорошие показатели механической прочности, выдерживают повышенные давления и температуры, а их соединение имеет надежный и герметичный характер.

К главным достоинствам трубопроводов из обычной углеродистой стали относятся их низкая цена, доступность, большой ассортимент диаметров и типоразмеров, а также простые и хорошо освоенные методы сварки и монтажа.



Ассортимент водогазопроводных труб включает в себя электросварные, прямошовные, или бесшовные изделия, а также трубу со спиральным швом. Бесшовный вид трубопровода применяется в тех местах, где сварные конструкции не допускаются правилами Госгортехнадзора. Действующие нормативы указаны в актуализированной редакции СНИП 2.04.07 – 86 (Тепловые сети).

Выбор марки стали определяется величиной и характером нагрузок, а диаметр трубы и толщина ее стенки выбираются, исходя из максимальной производительности теплосети и предельного давления в трубопроводе.

Большая масса трубопроводов и их пониженная стойкость к коррозии являются главными недостатками теплосетей из углеродистой стали, при этом их нормативный срок службы составляет 20-25 лет.

Чугунные трубопроводы с шаровидным графитом

Трубопроводы из высокопрочного чугуна с шаровидным графитом (ВЧШГ) рассчитаны на максимальное давление до 1,6 МПа (16 атм) и предельную температуру до 150°С. Скорость коррозии ВЧШГ в 10 раз меньше, чем изделий из углеродистой стали, что обусловлено химическим составом чугуна и сферической формой графитовых включений. Нормативное время безаварийной работы трубопроводов из ВЧШГ составляет от 45 до 50 лет.

Сферическая форма графита, который входит в чугунный сплав, исключает образование трещин в теле трубы, а также повышает пластичность и прочность трубопроводов. Такое решение было разработано после эксплуатации трубопроводов из серого чугуна, в которых графит был представлен в виде хлопьев.



Стойкость к коррозии и высокие показатели механической прочности определяют долговечность всех видов теплотрасс из горячепрессованного чугуна с шаровидным графитом в качестве наполнителя. Дополнительным фактором экономической эффективности чугунных трубопроводов выступают низкие затраты на ремонтно-восстановительные работы.

Из недостатков труб из ВЧШГ необходимо отметить их более высокую стоимость, по сравнению с углеродистой сталью, а также сложный метод сварки и монтажа, который существенно сказывается на стоимости теплотрассы.

Биметаллические трубы с поверхностной плакировкой

Биметаллические трубы изготавливаются по ГОСТ 10885-85 и представляют собой трубы из двухслойной стали, основной слой которой выполнен из низколегированной или углеродистой стали. На эту сталь методом горячего проката нанесен плакирующий слой из коррозионно-стойких сплавов на основе никеля или хрома.

Горячий прокат формирует мелкодисперсную структуру материала и не требует дальнейшей термической обработки. Такая особенность устраняет диффузию углерода и хрома в зоне контакта слоев на стадии изготовления трубы и сохраняет высокие антикоррозионные свойства материала.



Разработка биметалла выполнялась для замены дорогих нержавеющих трубопроводов или обычных труб из углеродистой стали. Увеличение стоимости биметаллических трубопроводов, по сравнению с углеродистой сталью, компенсировалось многократным ростом стойкости к коррозии.

Оцинкованные трубопроводы из углеродистой стали

Цинковое покрытие, как способ увеличения антикоррозийной стойкости углеродистой стали, является наиболее известным и широко применяемым покрытием, эффективность которого доказала практика строительства всех видов теплотрасс.

Цинк на поверхность трубы наносят с помощью химико-термического метода при рабочих температурах от 300 до 500°С. Сам процесс цинкования заключается в диффузионном насыщении цинком поверхности трубы из углеродистой стали. Толщина такого покрытия обычно составляет 43 мкм.



Особенностью эксплуатации оцинкованных трубопроводов для всех видов теплосетей является низкая температура теплоносителя, которая не должна превышать величину 60°С. Связана такая особенность с эффектом электрохимической коррозии, который возникает в оцинкованной трубе с температурой теплоносителя больше 60°С.

Существует несколько методов увеличения коррозионной стойкости трубопроводов из оцинкованной углеродистой стали. Наиболее известными из них являются фосфатирование, пассивирование и легирование цинка добавками из никеля или алюминия, а также метод сверхглубокого цинкования.

Трубопроводы из углеродистой стали с эмалевым покрытием

Покрытия из эмали или стеклоэмали относятся к категории силикатной обработки поверхности трубы из углеродистой стали и повышают срок ее службы в два раза. Немаловажным достоинством таких трубопроводов выступает снижение гидравлического сопротивления покрытой эмалью трубы в 4-5 раз.

Трубопроводы с эмалевым и стеклоэмалевым покрытием имеют целый ряд достоинств и преимуществ, основными из которых выступают следующие факторы:

•  покрытия из эмали не подвержены старению;
•  гладкая поверхности снижает сопротивление трубопровода;
•  высокая химическая стойкость расширяет сферы применения.



Из недостатков такого типа трубопроводов можно отметить повышенную хрупкость покрытия и его небольшую стойкость к ударам или механическим воздействиям.

Для монтажа всех видов теплосетей с эмалевым покрытием трубы из углеродистой стали разработан и выпускается необходимый комплект монтажных соединений и фитингов, которые не снижают общую стойкость к коррозии.

Теплоизолированные трубы Касафлекс

Гибкий теплоизолированный трубопровод Касафлекс представляет собой гофрированную трубу из нержавеющей стали, покрытую слоем изоляции из пенополиуретана с внешней оболочкой из пластика. Такое технологическое решение расширяет температурный диапазон теплоносителя до 160°С и максимальное давление до 1,6 МПа (16 атмосфер).



Отличительной особенностью трубы Касафлекс является ее поставка бухтами или секциями необходимой длины, что качественно снижает расходы на фитинги и монтажные работы. Из других достоинств теплоизолированных труб Касафлекс отметим следующие:

•  трубопроводы Касафлекс оборудованы гибким сигнальным кабелем, который включается в дистанционную систему оперативного контроля неисправности всех видов теплотрасс;
•  механическая прочность и гибкость трубопроводов позволяет использовать бесканальный метод прокладки подземных теплотрасс;
•  физические свойства трубы Касафлекс дают возможность проектирования теплосетей без учета теплового расширения трубопроводов;
•  пенополиуретановая теплоизоляция снижает потери тепла при транспортировке теплоносителя от его источника до потребителя;



•  барьерный слой и защитная оболочка из полиэтилена предохраняют слой теплоизоляции от внешних механических нагрузок.

Для качественного и надежного соединения труб Касафлекс между собой и подключения к сетям другого типа разработан и выпускается широкий спектр уплотнителей, фитингов и материалов для изоляции соединений

Заключение

Анализ современных технологических решений для всех видов теплосетей показывает существенное преимущество теплоизолированных трубопроводов из нержавеющей стали Касафлекс перед их традиционными аналогами, а низкие затраты на монтаж, обслуживание и ремонт теплотрасс компенсируют высокую стоимость самой трубы.

04.12.2020

Читать так же:

Соединение труб при монтаже теплотрассы

Как происходит изоляция стыков трубы Изопрофлекс

Гибкие трубы для тепловых сетей

На сегодняшний день в большинстве городов России эксплуатируются системы теплоснабжения, спроектированные и введенные в строй много лет назад. И это не гибкие трубы для тепловых сетей, а устаревшие металлические трубопроводы. Можно сказать, что эти сети остались в наследство от СССР. Использование непроходных каналов и стальных труб с минераловатным утеплением было целесообразным, принимая во внимание колоссальные темпы строительства. В итоге мы больше 40 лет используем тепловые системы, срок службы которых согласно СНиП составляет не более 15.

Проблемы современных тепловых сетей

Неэффективная теплоизоляция и трубы, уложенные в плохо оборудованные каналы, приводят к ненормативным теплопотерям, из-за которых у потребителей трубы отопления еле теплые, а из горячего крана льется холодная вода. Сезонные отключения горячей воды давно стали привычным делом, хотя проводимые в эти недели профилактические работы едва ли можно назвать эффективными. Количество аварийных утечек и прорывов увеличивается пропорционально сроку службы.

Бесканальная прокладка теплосетей актуальна и имеет большой потенциал, однако эффективность использования в такой системе стальных труб с классической минераловатной изоляцией вызывает множество вопросов. Металлические трубы недолговечны в условиях российского климата в связи с большим перепадом температур и коррозией. Используемая изоляция теряет свои свойства из за поглощения влаги. Производство и монтаж таких теплотрасс недешевы, а ремонт тем более. Да и без участия человеческого фактора «жесткий» состав теплоносителя и коррозия делают свое разрушительное дело.

Полимерное решение

Европейские страны страны, США и Канада, где климат аналогичен российскому, нашли решение давно – бесканальная прокладка полимерных труб с теплоизоляцией из вспененного полиэтилена с защитной оболочкой. В России это гибкие трубы типа Флексален, Упонор или Изопрофлекс, которые нашли широкое применение в коммунальном хозяйстве и загородном строительстве. Как альтернатива стальному трубопроводу они отлично зарекомендовали себя в отопительных и водопроводных системах как  крупных объектов, так и коттеджей, гаражей, бань и даже небольших теплиц.

Основные преимущества

Гибкие трубы для тепловых сетей изготавливаются из сшитого полиэтилена, полибутена, других современных высокопрочных полимеров. Материал для напорных труб применяется прочный и долговечный. Он не подвержен температурным и химическим воздействиям (в пределах рабочих параметров), устойчив к перепадам давления внутри сети и механически прочный к внешним воздействиям. В сравнении со стальным трубопроводом срок службы таких труб составляет минимум 50 лет при соблюдении тех. условий.

Теплоизоляция — вспененный полиэтилен с закрытой пористой структурой. Данный материал полностью паронепроницаемый, а влагопоглощение составляет не более 1% (может отличаться у разных производителей). Это позволяет достигать лучших теплоизолирующих свойств при меньшей толщине материала.

Защитная оболочка – еще один слой из высокоплотного полиэтилена. Прочный, влагонепроницаемый, но сохраняющий гибкость гофрированный кожух. Внутри него может размещаться одна, две или сразу четыре трубы. За счет прочности материала трубы можно укладывать на глубину до 6 метров без оборудования дополнительного железобетонного лотка.

• Гибкость. Полимерные трубы прочные и гибкие, что позволяет обходить препятствия и не использовать соединительные элементы трубопровода.
• Коррозия. Пластик не ржавеет, гладкость внутренней поверхности труб препятствует отложениям накипи и сохраняет изначальную пропускную способность трассы.
• Небольшой вес. Полимерная труба в 5 раз легче стальной трубы аналогичного диаметра.
• Эксплуатация. Монтаж гибких труб осуществляется проще и быстрее, чем металлических. Время безаварийной работы трубопровода в несколько раз дольше.
• Экономия. Использование гибких полимерных труб снижает стоимость проекта на 5-7%

Удобство монтажа


Прочность и упругость гибких труб для тепловых сетей позволяют свести к минимуму использование при монтаже отводов, компенсаторов и неподвижных опор. Широкий ассортимент соединительных деталей и аксессуаров позволяет выбрать наиболее удобный в конкретных условиях вариант монтажа. Трубы разных производителей имеют различную конструкцию и выполнены из различных материалов, например, полибутеновые трубы Флексален можно сваривать, а трубы из сшитого полиэтилена Изопрофлекс — нет. Поэтому в каждом индивидуальном случае имеется возможность подобрать тип труб, фитингов и применяемого инструмента с учетом всех имеющихся требований, так чтобы обеспечить быстроту, надежность и экономичность прокладки трубопровода.


Трубы поставляются бухтами, позволяя укладывать в канал цельный трубопровод 200 метров и более без единого шва. Это значительно увеличивает скорость создания трассы — до 500-700 метров за смену бригады из 4 человек без использования погрузочного оборудования и сварочной техники. А за счет гибкости изделий трубопровод не теряет своей надежности на участках с перепадами высот или на неустойчивых грунтовых основаниях.

Предварительно изолированные трубы для централизованного теплоснабжения и охлаждения

Перспективная сеть

Местные и централизованные сети теплоснабжения и охлаждения обычно обслуживают несколько зданий, целый квартал или целые районы города. Транспортировка горячей и холодной воды предъявляет очень высокие требования к подземным распределительным трубам и их теплоизоляционным свойствам.

Получите консультацию!

Распределение энергии с помощью сетей централизованного теплоснабжения

Строительство или реконструкция сетей централизованного теплоснабжения и охлаждения требует опыта и навыков. Время и пространство часто ограничены во время монтажных работ. Кроме того, проект не должен мешать другим строительным процессам и/или повседневной жизни на прилегающей территории.

Важными факторами для сетей DHC являются:

• Разработано для совершенства
• Быстрая и профессиональная установка
• Оптимальная прочность материала
• Целостность сети
• Интеллектуальное управление
• Низкая стоимость владения

Мы поможем вам реализовать перспективную сеть с предизолированными полимерными трубами, будь то новая схема, реконструкция или расширение существующей сети.

Сборное производство за пределами площадки

Система предизолированных труб Flexalen предлагает широкий выбор легких и гибких вариантов заводского изготовления. Сетевые секции для конкретных проектов изготавливаются и испытываются в заводских условиях, контролируемых по стандарту ISO 14001. Результатом является максимально быстрая установка и самая надежная сеть.

• Простое подключение на месте
• Меньше трудозатрат и операций на месте
• Контроль целей проекта и планирование
• Минимальное воздействие на окружающую среду
• Чрезвычайно быстрое развертывание

Мы также предлагаем:

• Инженерно-техническую поддержку для оптимального проектирования и эксплуатации сети
• Широкий спектр методов сварки и механического соединения
• Обучение/надзор за установкой на месте для подрядчика/установщика
• Сертификация Cradle to Cradle

Проектирование и поддержка

Наши инженеры помогут вам установить системные требования и спроектировать вашу сеть отопления или охлаждения.

Инжиниринг и поддержка

Линейки продуктов Flexalen

Наши линейки продуктов Flexalen охватывают все аспекты перспективных сетей отопления и охлаждения, от предизолированных полимерных труб до домовых соединений и монтажного оборудования.

Линейки продуктов Flexalen

Установка и обучение

Обученные монтажники добиваются лучших результатов в запланированные сроки установки. Мы предлагаем полный набор учебных курсов для монтажников трубопроводных систем Flexalen.

Installation and training

Affiliates

Thermaflex is affiliated with the following national and international organisations:

Warmtenetwerk

Dansk Fjernwarme

PBPSA

Sundahus

Warmtenetwerk Vlaanderen

AGFW

DIN

FIW

Euroheat & Power

ODE

DGNB

Абок

Ростепло

Почему Thermaflex?

Мы разрабатываем и поставляем качественные технические решения по изоляции, защите, ударопрочности и звукоизоляции.

Индивидуальные решения

100% перерабатываемые изоляционные материалы

Управление проектом и поддержка

Джаспер ван де Вен

Int. Менеджер по продажам предварительно изолированных трубопроводов

Спросите нашего эксперта

Джаспер ван де Вен будет рад помочь вам найти лучшее решение для вашего конкретного применения. Задайте свой вопрос и получите консультацию в течение 3-х рабочих дней!

News

Thermaflex будет присутствовать на «VVS-dagene» (дни HVAC) в Лиллестрёме, Норвегия, на стенде нашего реселлера ABK-Qviller в зале D. Ян Хённинг, наш менеджер по продажам Thermaflex Nordics, приветствует…

Подробнее

На выставке SHK 2022 (с 6 по 9 сентября 2022 года в Messe Essen в Германии) Thermaflex продемонстрирует свои решения для тепловых сетей, тепловых насосов и систем HRV. Посетите Thermaflex в зале 1,…

Подробнее

Все новостные статьи

Журнал HVP — Объяснение трубопроводов для тепловых сетей

09:00,
17 июня 2022 г.

Стюарт Вуд, менеджер по продукции для тепловых сетей компании Polypipe Building Products, дает советы о том, как подходить к проекту централизованного теплоснабжения.

Согласно исследованию, проведенному Федерацией домостроителей, экологичность в настоящее время является ключевым фактором при выборе жилья людьми.

Исследование показало, что 73% респондентов беспокоятся об энергоэффективности своего текущего дома, а 24% говорят, что энергоэффективность будет иметь решающее значение для их следующего переезда.

Это исследование выпущено в преддверии долгожданных поправок к Части L Строительных Правил, которые вступят в силу в июне и усиливают нагрузку на традиционные источники отопления, которые уже находятся под пристальным вниманием.

Чтобы соответствовать стандартам строительного законодательства, в новых объектах потребуются системы отопления с температурой подающей линии 55°C или ниже, что означает, что низкотемпературные источники тепла, системы отопления и тепловые сети станут неотъемлемой частью планов правительства по сокращению выбросы углерода.

Увеличение количества проектов тепловых сетей означает, что все больше подрядчиков должны будут ознакомиться с технологией.

Если вам нужен совет по проекту централизованного теплоснабжения, поговорите с надежным производителем, который сможет посоветовать вам идеальные продукты для работы, а также ключевые моменты, которые необходимо учитывать при установке.

Polypipe, например, может посоветовать, какие предизолированные трубы необходимы для каждой части проекта, а также какие испытания необходимо провести.

Доступные опции

Трубы с одинарной, двойной и четверной изоляцией бывают самых разных размеров и изготавливаются специально для централизованного теплоснабжения.

Однотрубная отопительная труба в первую очередь предназначена для транспортировки отопительной воды в подземных распределительных сетях.

Принимая во внимание, что двойные трубы, которые объединяют подающую и обратную трубы в одной трубе-оболочке, в первую очередь предназначены для транспортировки отопительной воды в подземных распределительных сетях.

Кроме того, как отопительные, так и санитарно-технические трубы доступны в комбинированной трубе-оболочке, известной как четырехтрубная труба.

Существуют трубы из сшитого полиэтилена PE-Xa, которые являются гибкими, а трубы отопления имеют цветовую маркировку для облегчения идентификации потока и возврата во время установки; некоторые даже оснащены установленными пылезащитными или термоусадочными колпачками.

Многослойная теплоизоляция обычно изготавливается из сшитого микроячеистого пенополиэтилена PE-X с водоотталкивающей структурой с закрытыми ячейками, характеризующейся прочными, нестареющими изоляционными характеристиками и постоянной эластичностью, позволяющей максимально увеличить и сохранить толщину изоляционного слоя даже после многократного изгиба.

Высококачественная, устойчивая к ультрафиолетовому излучению, гофрированная труба с двойными стенками из полиэтилена высокой плотности защищает предизолированную систему трубопроводов от механических воздействий и влаги, сохраняя при этом максимальную гибкость.

Укладка трубопровода

Предварительно изолированную трубу можно укладывать в траншею прямо из змеевика, но, чтобы не повредить внешнюю оболочку из полиэтилена высокой плотности, всегда удаляйте с земли все острые предметы и укладывайте трубу на песчаную подушку. .

При прокладке труб больших размеров и длин допускается использование тяговых устройств, таких как лебедки или концевые ролики. Всегда подключайте эти устройства к средней трубе.

Вкатите трубу вдоль или прямо в траншею, соблюдая указанный радиус изгиба. Для двойных труб подача и обратка должны быть уложены друг на друга.

Рекомендуем установить опознавательные знаки на трубопроводной сети и всех ответвлениях, а перед обратной засыпкой обязательно провести опрессовку и заполнить отчет.

Частично заполнить траншею первым слоем и засыпать обратно только после полного покрытия труб песком, соблюдая при этом минимальные размеры слоя, указанные на чертеже с размерами траншеи. Наполнитель должен уплотняться слой за слоем до тех пор, пока он не достигнет глубины 500 мм, после чего покрытие можно уплотнить машиной.

Все трубопроводные системы, предназначенные для подачи питьевой (питьевой) воды и других санитарно-бытовых задач, например, для мытья и душа, всегда должны быть тщательно промыты перед вводом в эксплуатацию в соответствии с требованиями WRAS.
