5 правил безопасной работы с электроинструментом

Если сотрудники используют в работе хотя бы электрическую дрель или шуруповерт, в организации нужно вести их учет, проводить проверки и испытания. В статье читайте, кого можно назначить ответственным за исправное состояние электроинструмента и какой комплект документов подготовить. Провести обучение по охране труда поможет памятка для работников при эксплуатации электроинструмента.

Правило 1. Допускайте до работы с электроинструментом подготовленных сотрудников

К работе с электроинструментом допускают работников в возрасте не моложе 18 лет, которые прошли медицинский осмотр, инструктажи, обучение безопасным приемам и методам работы по основной профессии и по электробезопасности, стажировку под руководством опытного работника. Допуск к самостоятельной работе проводят после аттестации и выдачи удостоверения. В дальнейшем проверку знаний по охране труда проводят ежегодно. При работе с электроинструментом с сотрудниками проводят повторный инструктаж по охране труда через каждые три месяца.

Для работы с электроинструментом нужно получить группу по электробезопасности не ниже II. Форму удостоверения о проверке знаний правил работы в электроустановках используют согласно приложению 2 к Правилам по охране труда при эксплуатации электроустановок, утвержденным приказом Минтруда от 24. 07.2013 № 328н (далее — Правила № 328н). Рабочие, которые используют электроинструмент, проходят проверку знаний на группу по электробезопасности ежегодно в квалификационной комиссии. Подключать и отключать от электрической сети вспомогательное оборудование может только электротехнический персонал с группой по электробезопасности не ниже III. К вспомогательному оборудованию относят трансформаторы, преобразователи частоты, устройства защитного отключения.

Правило 2. Контролируйте выдачу и применение СИЗ при работе с электроинструментом



Обратите внимание

Суммарное время работы с электроинструментом, которое генерирует повышенные уровни вибрации, не должно превышать 2/3 длительности рабочего дня





При работе с электроинструментом сотрудникам, кроме спецодежды, по основной профессии бесплатно выдают дополнительные средства индивидуальной защиты. При эксплуатации электроинструмента обязательно обеспечивают защитными очками, так как во время работы можно повредить глаза металлической стружкой, искрами и окалиной. Также необходимо использовать диэлектрические средства индивидуальной защиты, такие как перчатки, боты, галоши, коврики. При работе с электроинструментом на работника могут воздействовать повышенные уровни вибрации и шума, поэтому по результатам спецоценки выдают виброизолирующие рукавицы, противошумные шлемы, наушники или пробки.

При работе с электроинструментом I класса, а также электроинструментом II и III классов при подготовке и производстве строительно-монтажных работ нужно использовать диэлектрические СИЗ.

В процессе работы спецодежда не должна соприкасаться с движущимися частями электрооборудования. Поэтому СИЗ должны подходить работнику по полу, росту и размеру (п. 12 Межотраслевых правил обеспечения работников специальной одеждой, специальной обувью и другими средствами индивидуальной защиты, утв. приказом Минздравсоцразвития от 01.06.2009 № 290н). Если средства индивидуальной защиты выходят из строя, работу прекращают.

Правило 3. Назначьте ответственных за эксплуатацию электроинструмента



Руководитель приказом назначает ответственного за исправное состояние электроинструмента. В организациях с большим количеством структурных подразделений, которые эксплуатируют электроинструменты, назначают несколько ответственных и разделяют зоны контроля. После назначения ответственные работники должны пройти обучение по охране труда в учебном центре (п. 2.3.2 Порядка обучения по охране труда и проверки знаний требований охраны труда работников организаций, утв. постановлением Минтруда, Минобразования от 13.01.2003 № 1/29).

Ответственный за исправное состояние электроинструмента должен иметь группу по электробезопасности не ниже III. Он ведет учет электроинструмента, который находится на балансе организации, распределяет принадлежность по подразделениям. Также ответственный обязан следить, чтобы в помещениях для хранения соблюдали требования, которые указаны в паспортах предприятий-изготовителей электроинструмента.

Проводить испытания электрооборудования могут работники, которые прошли специальную подготовку и проверку знаний в комиссии организации. В состав комиссии включают специалистов по испытаниям оборудования с V группой в электроустановках напряжением выше 1000 В и с группой IV в.  электроустановках напряжением до 1000 В (п. 39.1 Правил № 328н). Право на проведение испытаний подтверждают записью в поле «Свидетельство на право проведения специальных работ» удостоверения о проверке знаний правил работы в электроустановках. Работники, которые единолично проводят испытания электрооборудования на стационарных испытательных установках, проходят месячную стажировку. Руководителем стажировки может быть работник, стаж которого по испытаниям электрооборудования не менее года.



Важно

Требования к помещениям, в которых выполняют работу с электроинструментом, приведены в приказе Минтруда от 24.07.2013 № 328н «Об утверждении Правил по охране труда при эксплуатации электроустановок»





Правило 4. Организуйте учет, хранение и содержание электроинструмента в исправном состоянии



В организации ответственные работники обязательно ведут учет ручных электрических машин, переносных электроинструментов, светильников и вспомогательного оборудования, а также обеспечивают их проверку и испытания (п. 44.7 Правил № 328н).

Перед выдачей электроинструмента ответственные проверяют комплектность и исправность инструмента. Просматривают целостность кабеля, штепсельной вилки и выключателя, а также надежность крепления деталей электроинструмента. Проверяют исправность цепи заземления электроинструмента и отсутствие замыкания обмоток на корпус. Испытывают работу электроинструмента на холостом ходу (п. 47 Правил по охране труда при работе с инструментом и приспособлениями, утв. приказом Минтруда от 17.08.2015 № 552н; далее — Правила № 552н). Запрещено выдавать неисправный электроинструмент или с просроченной датой периодической проверки. Если инструмент годен к эксплуатации, выдачу фиксируют в «Журнале учета выдачи электроинструмента».

На корпусах электроинструмента указывают принадлежность к подразделению, инвентарный номер и даты следующих проверок. На корпусах понижающих и разделительных трансформаторов, преобразователей частоты и защитно-отключающихся устройств должны быть указаны инвентарный номер и даты следующих измерений сопротивления изоляции.

На каждый электроинструмент должна быть документация завода-изготовителя. Например, по паспорту определяют класс инструмента (п. 44.5 Правил № 328н).

Электроинструмент хранят в сухом помещении, оборудованном специальными стеллажами, полками и ящиками. При этом учитывают требования изготовителя к условиям хранения. Нельзя складировать электроинструмент без упаковки в два и более ряда.

Правило 5. Проводите проверку и испытания электроинструмента

Для испытаний электроинструмента организация должна зарегистрировать испытательное оборудование или электролабораторию в Ростехнадзоре (п. 39.1 Правил № 328н). Проверку электроинструмента можно проводить и в специализированной организации по договору. Испытания электрооборудования, которые проводят с использованием передвижной испытательной установки, выполняют по наряду (п. 39.2 Правил № 328н).

Ответственный за исправное состояние электроинструмента проводит проверку и испытания после каждого ремонта и периодически не реже одного раза в шесть месяцев. Работодатель может установить более короткий промежуток времени между проверками в зависимости от интенсивности эксплуатации инструмента.

В проверку электроинструмента входят внешний осмотр, проверка работы на холостом ходу, измерение сопротивления изоляции, проверка исправности цепи заземления (п. 63 Правил № 552н). При тестировании работы на холостом ходу включают инструмент в сеть, нажимают «пуск», в течение не менее пяти минут наблюдают за плавностью нажатия, обращают внимание на посторонние шумы, запах гари, искрение. Сопротивление изоляции на напряжение 500 В измеряют мегаомметром в течение одной минуты при выключателе в положении «Вкл.». Сопротивление изоляции должно быть не менее 0,5 МОм. Проверку исправности цепи заземления проводят только для электроинструмента класса I.

Электроинструмент считают не прошедшим проверку, если выявили хотя бы одну из следующих неисправностей:

  • повреждено штепсельное соединение, кабель или его защитная трубка;

  • повреждена крышка щеткодержателя;

  • искрятся щетки на коллекторе, при этом появляется круговой огонь на его поверхности;

  • вытекает смазка из редуктора или вентиляционных каналов;

  • появляется дым или запах, характерные для горящей изоляции;

  • появляется повышенный шум, стук, вибрация;

  • ломается или появляются трещины в корпусной детали, рукоятке, защитном ограждении;

  • повреждается рабочая часть электроинструмента;

  • исчезает электрическая связь между металлическими частями корпуса и нулевым зажимным штырем питательной вилки;

  • появляется неисправность пускового устройства.





Результаты проверки заносят в журнал. Существует рекомендованная форма журнала (приведена в приложении к Правилам безопасности при работе с инструментом и приспособлениями РД 34.03.204 от 30.04.1985). При этом сейчас эксплуатацию электроинструмента регулируют Правила № 552н, но и в них нет обязательной формы журнала. Поэтому учет электроинструмента можно регистрировать в журнале рекомендованной формы или разработать собственную.

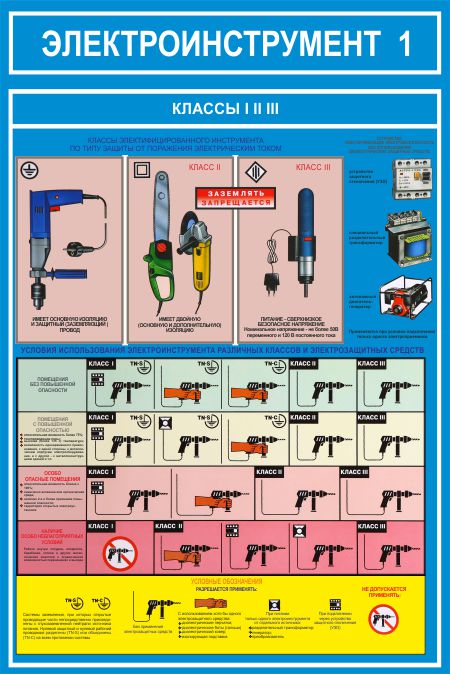

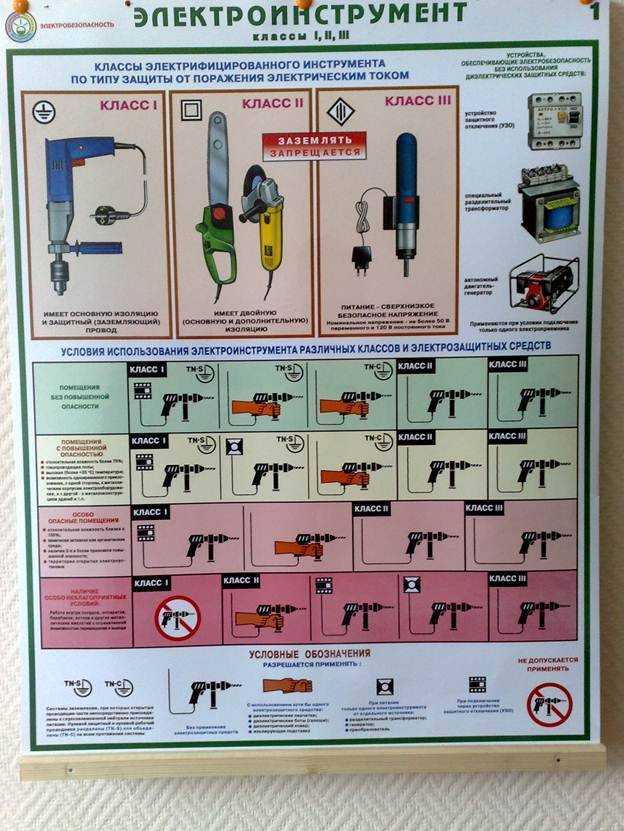

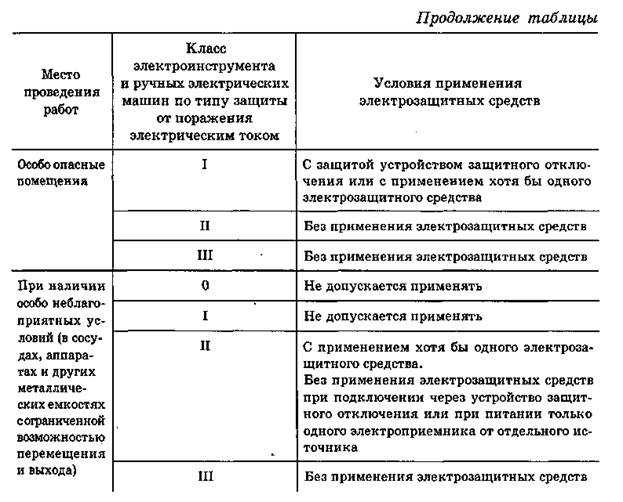

Классы безопасности электроинструмента в зависимости от способа защиты от поражения электрическим током








0 класс

I класс

II класс

III класс

Описание

Защиту от поражения электрическим током обеспечивает основная изоляция. При этом отсутствует электрическое соединение открытых проводящих частей (если они имеются) с защитным проводником стационарной проводки

Защиту от поражения электрическим током обеспечивает основная изоляция и соединение открытых проводящих частей, доступных для прикосновения, с защитным проводником стационарной проводки

Защиту от поражения электрическим током обеспечивает двойная или усиленная изоляция

Защита от поражения электрическим током основана на питании от источника безопасного сверхнизкого напряжения не выше 50 В, в котором не возникает напряжение выше безопасного сверхнизкого напряжения

Заземление

Доступные для прикосновения металлические детали электроинструмента, которые могут оказаться под напряжением в случае повреждения изоляции, соединяют с заземляющим зажимом

Не заземляют

Не заземляют

Особенности эксплуатации

Запрещено работать в особо опасных помещениях и при наличии особо неблагоприятных условий (в сосудах, аппаратах и других металлических емкостях с ограниченной возможностью перемещения и выхода)

Запрещено работать при наличии особо неблагоприятных условий (в сосудах, аппаратах и других металлических емкостях с ограниченной возможностью перемещения и выхода)

Разрешено работать без применения электрозащитных средств во всех помещениях. Исключение: работа в особо неблагоприятных условиях (работа в сосудах, аппаратах и других металлических емкостях с ограниченной возможностью перемещения и выхода), при которых работа запрещена

Разрешено работать без применения электрозащитных средств во всех помещениях

В сосудах, аппаратах и других металлических сооружениях с ограниченной возможностью перемещения разрешается работать с электроинструментом классов I и II при условии, что только один электроинструмент получает питание:

— от автономной двигатель-генераторной установки;

— от разделительного трансформатора;

— от преобразователя частоты с разделительными обмотками.

Также в этих сооружениях можно работать с электроинструментом класса III. При этом источник питания находится вне сосуда, а его вторичная цепь не заземлена

Электроинструменты: заземление, допуск NRTL и подходящее подключение цепи.





12 июня 2000 г.

Hilti Entwicklung Elektrowerkzeuge GmbH
SEC-Zulassung
z. HD. Axel Fischer
Hiltistrasse 6
D-86916 Kaufering

Уважаемый г-н Fischer:

Это ответ на ваше электронное письмо от 31 января 2000 г. в Управление по охране труда (OSHA), в котором вы задаете следующие вопросы, касающиеся к электроинструменту для строительства. Пожалуйста, примите наши извинения за задержку с ответом на этот запрос.

Вопрос 1: Должны ли электроинструменты иметь двойную изоляцию (класс II, вилка без заземляющего штыря) или заземление?

Ответ: Да, но есть некоторые ограничения при выборе варианта с двойной изоляцией. 29 CFR 1926.404(f)(7)(iv) говорится, что электроинструменты должны быть заземлены, за исключением случаев, когда они имеют двойную изоляцию. Стандарт допускает двойную изоляцию вместо заземления с определенными ограничениями — инструменты с двойной изоляцией нельзя использовать в опасных зонах и нельзя эксплуатировать при напряжении более 150 вольт относительно земли. Кроме того, инструменты с двойной изоляцией должны иметь четкую маркировку.

Примечание. Обозначения классов в стандарте на электрооборудование относятся к пригодности для использования в опасных зонах. Ваше электронное письмо указывает на то, что ваше оборудование не предназначено для использования в опасных зонах.

Вопрос 2: Должны ли электроинструменты быть одобрены признанной на национальном уровне испытательной лабораторией?

Ответ: Да. В соответствии с §1926.403(a) все электрические проводники и оборудование должны быть «одобрены». Стандарт определяет одобренный как «приемлемый». Применительно к вашему оборудованию «приемлемое» означает «принятое, или сертифицированное, или внесенное в список, или маркированное, или иным образом признанное безопасным квалифицированной испытательной лабораторией, способной определить пригодность материалов и оборудования для установки и использования в соответствии с настоящим стандартом. » См. §1926.449.

Вопрос 3: Должны ли розетки, используемые для подключения электродвигателей, быть ограничены максимальным номиналом 15 ампер на ответвленную цепь?

Ответ: В соответствии с §1926. 404(b)(2)(iii), мощность розетки, которую вам придется использовать, регулируется двумя требованиями: (1) мощность розетки, используемой для шнура и- штепсельное соединение двигателя с ответвленной цепью не должно превышать 15 ампер при 125 вольт или 10 ампер при 250 вольт, если отсутствует индивидуальная защита от перегрузки; (2) даже если предусмотрена индивидуальная защита двигателя от перегрузки, максимальная номинальная розетка, разрешенная для использования в цепи, должна соответствовать таблице K-4 в §19.26.404(b)(2)(iii) [см. ниже]. Следовательно, ответ зависит в первую очередь от того, предусмотрена ли индивидуальная защита двигателя от перегрузки. Если она предусмотрена, то возможность использования розетки с номиналом более 15 ампер будет зависеть от номинала цепи (см. Таблицу К-4).

При отсутствии индивидуальной защиты двигателя от перегрузки запрещается использовать розетку с номиналом более 15 ампер. Однако если предусмотрена индивидуальная защита двигателя от перегрузки, в некоторых случаях можно использовать розетку с номинальным током более 15 ампер. Например, (если предусмотрена индивидуальная защита двигателя от перегрузки), розетка на 20 ампер может использоваться в цепи на 20 ампер.





ТАБЛИЦА K-4 МОМЕНТЫ РОЗЕТОК ДЛЯ ЦЕПЕЙ РАЗЛИЧНЫХ РАЗМЕРОВ
Номинал цепи в амперах Номинал розетки в амперах
15…………………………………………. Не старше 15 лет.
20…………………………………………. 15 или 20.
30………………………………………….. 30.
40………………………………………….. 40 или 50.
50…………………………………………. 50.



Вопрос 4: Можно ли использовать электроинструменты с вилкой Twist Lock на 20 ампер со стандартной розеткой на 15 ампер с помощью адаптера, если номинальная мощность электроинструмента (при под напряжением) не превышает 15-ампер?

Ответ: Было бы несколько проблем с использованием адаптера на инструменте, потребляющем 15 ампер. Во-первых, в соответствии с §1926.403(a) все адаптеры/вилки должны быть одобрены Национальной испытательной лабораторией (NRTL). Нам неизвестны адаптеры от 20 до 15 ампер, одобренные NRTL.

Во-вторых, ваш вопрос поднимает проблему, которая выходит за рамки того, можете ли вы получить утвержденный адаптер. Более фундаментальная проблема заключается в том, что в Соединенных Штатах инструмент, рассчитанный на 15 ампер, может перегрузить большинство цепей, оснащенных 15-амперными розетками, поэтому использование такого инструмента в этих цепях нарушит §19.26.404(б)(2). Единственный случай, когда 15-амперный инструмент можно было использовать с 15-амперной розеткой, был бы в том случае, если в цепи была только одна розетка и если 15-амперная максимальная нагрузка, которую мог выдержать инструмент. Поскольку большинство инструментов при запуске потребляют нагрузку, превышающую их номинальную, инструмент, рассчитанный на 15 ампер, может даже перегрузить цепь только с одной розеткой на 15 ампер.

Если в цепи имеется более одной розетки на 15 ампер, максимально допустимая нагрузка на розетку составит 12 ампер. Отводные цепи, используемые на строительных площадках, питающие одну розетку, используются редко. Поскольку другие розетки в цепи будут доступны для использования сотрудниками с другими инструментами, использование 15-амперного инструмента, вероятно, приведет к перегрузке цепи. Даже цепь только с двумя розетками может быть перегружена в какой-то момент, если разрешено использовать инструмент более 12 ампер из-за мощности, необходимой для запуска инструмента.

Короче говоря, поскольку ваша дрель потребляет 15 ампер, стандарт OSHA требует, чтобы она использовалась в цепи с мощностью более 15 ампер. В Соединенных Штатах это означало бы использование цепи с минимальной мощностью 20 ампер.

Вопрос 5: Можно ли использовать электроинструменты на 15-20 ампер на строительных площадках?

Ответ: Как объяснялось выше, электроинструменты на 15 ампер можно использовать только в цепях с номиналом 20 ампер. С практической точки зрения, многие строительные площадки будут иметь только цепи 110 вольт/15 ампер. Как обсуждалось выше, из-за мощности, необходимой для запуска инструмента, вы обычно не можете использовать 15-амперный инструмент в 15-амперной цепи. Большинство цепей на строительных площадках имеют более одной розетки, поэтому в этом случае вам будет запрещено использовать 15-амперный инструмент, поскольку при использовании другого оборудования в других розетках может возникнуть перегрузка.

Вопрос 6: Существуют ли допуски по перегрузке по току?

Ответ: Нет, стандарт не предусматривает допустимых отклонений по току.

Вопрос 7: Существуют ли штаты, в которых параллельные цепи на строительных площадках должны быть рассчитаны на 20 ампер (предохранитель 20 ампер), чтобы можно было подключить 20-амперную систему «Twist-Lock»?

Ответ: Мы не знаем, существуют ли такие требования государства.

Если вам нужна дополнительная информация, свяжитесь с нами по факсу: Министерство труда США, OSHA, Управление строительства, Управление строительных стандартов и инструкций, факс № 202-693-1689. Вы также можете связаться с нами по почте в указанном выше офисе, комната N3468, 200 авеню Конституции, северо-запад, Вашингтон, округ Колумбия 20210, хотя мы будем получать корреспонденцию по почте с задержкой.

искренне,

Рассел Б. Свансон, Директор
Директорат строительства

[Исправлено 2/2/2005]


. Менеджер по продукту объясняет правила защиты электроники и как определить, к какому конкретному классу относится ваш новый блок питания и почему.

ОБЗОР

  • Краткое описание различий классов I, II и III по IEC.
  • Как классы защиты IEC используются в электронной промышленности, чтобы различать требования к защитному заземлению устройств.
  • Важное различие между блоком питания IEC Class II и NEC Class 2.

Международная электротехническая комиссия (МЭК) установила три класса безопасности для источников питания, иначе называемых классами электроприборов или классами защиты. Они используются для определения и реализации методов, которые предотвращают потенциальную опасность поражения электрическим током пользователей источников питания.

Хотя эти риски разделены на три четкие категории, их не всегда легко отследить, поэтому наш менеджер по продукции Эндрю Брайарс разберет конкретное значение каждого класса, чтобы устранить любую путаницу, связанную с этой темой.



Классы защиты IEC

Источники питания относятся к одному из трех классов защиты в зависимости от необходимости (или отсутствия) подключения защитного заземления, также известного как «заземление». Это работает, обеспечивая путь для протекания неисправного электрического тока на землю, защищая пользователей от ударов при нарушении изоляции оборудования.

Класс I — где защита пользователя от поражения электрическим током достигается за счет комбинации изоляции и защитного заземления.

Класс II — где защита пользователя от поражения электрическим током достигается за счет двух уровней изоляции (двойной или усиленной) без необходимости заземления.

Класс III — если вход подключен к цепи безопасного сверхнизкого напряжения (БСНН), что означает, что дополнительная защита, например заземление, не требуется.



Заземление и изоляция

Под заземлением понимается способ защиты людей от поражения электрическим током при сбоях, которые обычно возникают из-за чрезмерных перегрузок по мощности, скачков напряжения или старения материалов. Результатом этого могут быть опасные напряжения, пожары и взрывы, материальный ущерб, травмы и даже смертельные случаи. Когда происходят такие отказы, «ток короткого замыкания (который во много раз превышает нормальный рабочий ток) течет через защитный заземляющий провод и через землю обратно в точку пуска распределительного трансформатора».

Защитные проводники представляют собой системы защиты заземления. Они служат для надежного направления неисправного тока в землю и отвода его от людей, которые могут соприкоснуться с ним, с помощью автоматического выключателя или предохранителя, останавливая поток электричества в неисправной цепи. С другой стороны, изоляция использует пластик в качестве изолирующего барьера, поскольку он является плохим проводником электричества, поэтому ток подключается к правильной цепи, предотвращая любую утечку электричества без необходимости заземления.

В некоторых устройствах защиты источников питания вместо защитного заземления используется функциональное заземление. В этом процессе используется трансформатор, который позволяет электричеству достигать земли, не допуская при этом ошибочного тока. Защитное заземление также делает это, но функциональное заземление отличается тем, что оно не обеспечивает защиту от опасного поражения электрическим током. Тем не менее, это помогает уменьшить электромагнитный шум, что жизненно важно для многих медицинских приборов, которые страдают от помех от близлежащего электрического оборудования, такого как кардиостимуляторы или дефибрилляторы.



Бесценный ресурс и вся необходимая информация —  Основное руководство по источникам питания  —  вы получили свою копию?



Различия классов

Важно отметить различие между источником питания класса II, как описано выше, и источником питания класса 2 с ограниченной мощностью (LPS), который представляет собой источник питания, относящийся к (ВА) номинальная мощность ограничена. ВА относится к уровню мощности в электрической цепи постоянного тока.

Блоки питания класса I

Блоки питания класса I сначала защищают пользователя как минимум одним слоем базовой изоляции. Затем он использует шасси с заземляющим проводом — заземляющее соединение обычно на корпусе источника — которое заземляет опасное напряжение до того, как оно достигнет пользователя в случае выхода из строя основной изоляции. Защитное заземление является обязательным требованием для всех устройств класса I.

Источники питания класса II

Компонент класса II или открытый блок питания не требует заземления для безопасной работы. Необходимо соблюдать минимальное расстояние от любой части, находящейся под напряжением, до корпуса, независимо от того, является ли он токопроводящим или нет, чтобы поддерживать два уровня защиты, необходимые для защиты от одиночного отказа в системе. Использование внешнего источника питания класса II не представляет сложности, главное отличие от продукта класса I заключается в том, что для безопасной работы ему требуются только 2-жильные главные провода. Защита обеспечивается двойной или усиленной изоляцией, а не защитным заземлением и основной изоляцией. Таким образом, источники питания IEC класса II не обязаны иметь защитный заземляющий проводник, подведенный к источнику питания.

Однако часто возникает путаница между источником питания IEC Class II и NEC Class 2. Первый описывает защиту изоляции для защиты пользователей от поражения электрическим током, а второй касается установки электрической системы. Класс 2 NEC используется для оценки требований к проводке между выходом питания и входом нагрузки с учетом таких факторов, как размер провода, способ установки и коэффициент сопротивления (величина тока, проходящего по проводам).

В то время как источник питания класса II не требует защитного заземления, некоторые продукты класса II с меньшей мощностью находят применение в системах класса I, а в устройствах класса II часто используется функциональное заземление в системе. Блок питания Класса II разработан с учетом требований ЭМС по излучению и помехоустойчивости. Однако, если выход источника питания подключен к защитному заземлению или функциональному заземлению, это создаст низкоимпедансный путь для помех, изменяя характеристики источника питания. Таким образом, вполне вероятно, что дополнительные компоненты фильтра должны быть установлены вне источника питания для соблюдения требований по выбросам.

Блоки питания класса III

Для оборудования класса III источник питания не представляет опасности, т. е. пользователю не требуется защита от него. Это определено в IEC62368-1 под заголовком «классы оборудования в отношении защиты от поражения электрическим током» и определяется как оборудование, в котором защита от поражения электрическим током обеспечивается питанием от источника энергии ES1 или класса 1, и в котором ES3 , или источник энергии класса 3, не генерируется.
