Как правильно натянуть провод Торсаду.

Существенная часть электроэнергии в производственные и жилые помещения подаётся по проводам, проложенным через воздушные конструкции. Среди них визуально выделяется изделие, имеющее чёрный цвет, – СИП Торсада.

Знакомство

Итак, что такое Торсада? Буквально, в переводе с французского, – витой шнурок. Применительно к техническому изделию, Торсада – это пучок изолированных проводов, свитых в одну общую деталь, – электрический кабель.

Первые образцы скрученных изолированных проводов появились во Франции в 1955г. Сердечник выполнялся из меди, позднее вытесненный алюминиевым сплавом. В нашей стране подобные изделия получили общее техническое название СИП, – Самонесущие Изолированные Провода.

Современное французское изделие представляет собой связку жил, изолированных светостабилизированным полиэтиленом. Последний имеет сетчатую структуру, повышающую прочность оболочки и снижающую расход материала. Несущая жила изготавливается из алюминиевого сплава, – альмелек. В его состав входит:

• магний Mg ~ 0.70%;
• кремний Si ~ 0.55%;
• железо Fe ~ 0.30%;
• алюминий Al, – остальное.

В процессе изготовления сплав подвергается термической обработке. Операция закалки достаточно сложна в силу малых диапазонов температур при термообработке.

Французский стандарт определяет несущий провод токопроводящим. Отсюда, он всегда должен быть заизолирован.

В РФ кабель Торсада выпускает завод в Угличе под маркой NEXANS RUS TORSADE СИП. Национальный стандарт NF C 33-209 CENELEC HD 626.

Конструкция

Изделие предназначено для подвода по основным силовым сетям электрической энергии с напряжением не выше 1 кВ с дальнейшим распределением по конкретным потребителям (абонентам). Подразделяются на два основных вида:

1. Магистральный. Включает в себя три отдельных фазных провода и несущую «нулевую» жилу. Применяется для перекачки электричества по основным сетям.
2. Ответвительный. Представляет собой конструкцию из 2-х или 4-х отдельно изолированных провода. Предназначен для подачи электроэнергии к конечному потребителю.

Каждый отдельный провод Торсада защищён слоем сшитого полиэтилена. Три фазных, скрученных вокруг несущего «нулевого» сердечника, образуют единый кабель, покрытый общей внешней изоляцией.

Nexans выпускает три разновидности электрических проводников:

• 1-е изделие. СИП Торсада на три фазы с сечением основной силовой жилы 54.6 мм². Дополнительно имеется конструктивная возможность добавления осветительного провода.
• 2-е изделие. Магистральный СИП Торсада на три фазы с несущей нейтралью 70.0 мм². Дополнительно – вариант с осветительным проводником.
• 3-е изделие. Абонентский СИП Торсада из 2-х или 4-х проводников. Предусмотрена возможность объединения с двумя проводами связи.

Для индивидуальных абонентов, имеющих собственный дом, будут интересны технические характеристики СИП Торсада для распределительных сетей:

ПРИМЕЧАНИЕ:

• (1) – для однофазной системы, 220 В;
• (2) – для трёхфазной системы, 380 В.

Как видно из табличных данных, СИП Торсада сечением 2*16 обладает самой малой массой, но наибольшим падением напряжения. Из этого следует, что используя такой кабель, надо стремиться к тому, чтобы магистральная сеть проходила ближе к собственному дому. Или применять провод большего сечения.

Преимущества

Распространению систем Торсада в народном хозяйстве способствовал ряд несомненных потребительских свойств:

1. Возможность прокладки по воздуху с подвеской на существующих опорах. Допускается монтаж электрического кабеля параллельно с линиями связи (телефонными проводами). Отпадает необходимость в вырубке просек, систематической расчистке площадей под действующими линиями.
2. Снижаются расходы при проведении ремонтно-восстановительных операций, – отсутствует нужда в замене изоляторов, уменьшаются объёмы работ.
3. Значительно повысилась безопасность обслуживания. Снизился риск поражения электротоком при касаниях СИП, находящихся под напряжением.
4. Исключена возможность короткого замыкания между фазными жилами или «нулевым» проводом.
5. Изолированный кабель допускается к прокладке по фасадам зданий промышленного и общего назначения.
6. Малое реактивное сопротивление изолированного провода по сравнению с открытым, способствует меньшим потерям электроэнергии при передаче к потребителю.
7. Исключение замыкания на землю при падении кабеля под напряжением, обеспечило безопасность из-за невозможности образования пожара.
8. Материал изделия устойчив к ультрафиолетовому солнечному излучению, озону, атмосферным осадкам. Рабочий диапазон температур от -50 до +90°C. Снижена возможность налипания мокрого снега и образования льда.
9. Изоляция обеспечивает высокую диэлектрическую непроницаемость. Отсюда, – уменьшение расстояний до зданий и прочих сооружений.
10. Упрощён монтаж при прокладке магистральных и распределительных электрических сетей. Снижена материалоёмкость сопутствующих изделий.

Монтаж

Технология монтажа Торсада определяется стандартом NG C 11-201. Осуществляется двумя основными способами:

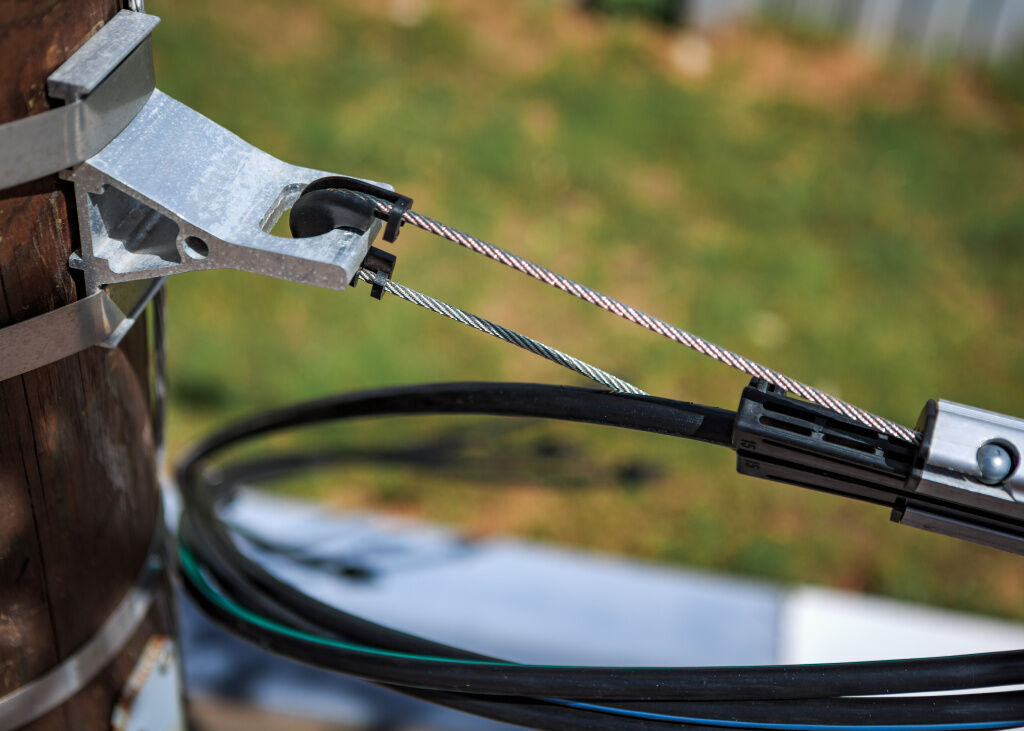

1. Подвес на вертикальных опорах (столбах). Крепление производится посредством клинового анкерного зажима и комплекта промежуточной подвески за силовую несущую жилу.
2. Крепление на фасаде здания. Фиксация СИП производится анкерными зажимами. Расстояние по горизонтали между точками крепления составляет 0.7 метра, по вертикали – 1 метр. Рекомендованный промежуток от кабеля до стены 1–6 см.

Монтажная операция обеспечивается специализированным предприятиям посредством обученного персонала. Частным домовладельцам интереснее прокладка распределительной СИП от магистральной сети до собственного дома (приёмно-распределительного электрощитка).

Определяющие факторы, необходимые для расчётов при протягивании электрокабеля:

• расстояние от точки стыковки с магистральным СИП до ближайшей точки фиксации на участке;
• вес кабеля;
• высота прокладки.

Эти показатели влияют:

• на минимально допустимый провис кабеля;
• определяют дистанцию между двумя соседними точками подвески;
• минимизируют расстояние до ближайшего объекта в точке провиса (до дороги, забора, дерева, хозяйственной постройки и т.п.).

Рекомендуемые показатели приводятся в NG C 11-201.

Учитывая технико-весовые параметры электрокабеля и внешние линейные расстояния можно определить, как натягивать Торсада, не выходя за пределы предельных нагрузок тяжения. Для несущей жилы это составит ≤ 300 даН (≈ 300 кгс).

Могут возникнуть трудности при соединении отдельных проводов с автоматами в распределительном щитке. Это вызвано размерами самого СИП и отдельными жилами. Кабель «подпружинивает», что вызывает механические усилия, приводящие к плохому контакту или полной его потере. Можно огильзовать провод, но есть другой способ, – воспользоваться прокалывающими зажимами. С их помощью осуществляется переход на ВВГ, далее – на автомат.

СОВЕТ. Несмотря на высокую надёжность СИП Торсада, монтаж лучше доверить лицензированным специалистам.

• Инженерные коммуникации

Провод СИП. Назначение

Уже более 30-ти лет в развитых странах используются провода СИП. Одним из наиболее популярных систем СИП стала так называемая французская ТОРСАДА. В Россия применение и производство провода СИП началось приблизительно в 2000 году. Давайте рассмотрим, так что же такое провод СИП.

Провод СИП. Что это такое?

Аббревиатура СИП расшифровывается следующим образом: СИП — Самонесущий изолированный провод. И далее определение в соответсвие с ГОСТ России — многожильный провод для воздушных линий электропередачи, содержащий изолированные жилы и несущий элемент, предназначенный для подвески и крепления провода.

Основные элементы конструкции СИП

нулевая несущая жила: Изолированная или неизолированная токопроводящая жила из алюминиевого сплава, выполняющая функцию несущего элемента и нулевого рабочего (N) проводника в проводах СИП.
основная жила: Изолированная токопроводящая жила, предназначенная для выполнения основной функции провода СИП.
вспомогательная жила: Изолированная токопроводящая жила в составе многожильного провода для подключения цепей наружного освещения или контроля.
изоляция (рабочая изоляция): Электрическая изоляция токопроводящих жил самонесущего изолированного провода для воздушных линий электропередачи на напряжение до 0,6/1 кВ, обеспечивающая нормальную работу воздушных линий электропередачи и защиту от поражения электрическим током. В зависимости от основых элементов конструкции провода СИП, а также от его назначение подразделяют так называемые системы СИП.

Системы СИП. Особенности. Назначение

Самонесущая система проводов СИП	СИП с изолированой несущей нейтралью	СИП с голой несущей нейтралью
Зарубежные системы
?ALUS, EX	Torsada, AXKA-T, AMKA-T	AXKA, AMKA
Отечественные системы
СИП-4	СИП-1А, СИП-2А	СИП-1, СИП-2
Самонесущая система СИП состоит из 4-х изолированных алюминиевых жил. Механическая прочность и сечение всех 4-х жил одинаковы. При натяжении линии все 4 жилы несут одинаковую нагрузку.  Линии абонентов для всех 3-х систем проводов применяются обычно также самонесущего типа и состоят из 2-х или 4-х скрученных изолированных алюминиевых  жил сечением 16, 25,35 мм?.	Система СИП с изолированной несущей нейтралью, называемая также «Французской системой», состоит из 3-х изолированных алюминиевых жил и 1 изолированной несущей нейтрали из алюминиевого сплава «Альмелек». Есть отече- ственная модификация, у которой несущая нейтраль изготовлена из стале-алюминиевого провода.      Механическая прочность и сечение 3-х фаз одинаковы. Проводник нейтрали предназначен для подвешивания СИП и имеет высокую механическую прочность. При натяжении линии только нейтраль несет всю растягивающую нагрузку.	Система СИП с голой несущей нейтралью, называемая также «Финской системой», состоит из 3-х изолированых алюминиевых жил и 1 несущей нейтрали из алюминиевого сплава без изоляции. Есть отечественная модификация, у которой несущая нейтраль изго- товлена из сталеалю- миниевого провода.    Механическая прочность и сечение 3-х фаз одинаковы. Проводник нейтрали предназначен для подвешивания СИП и имеет высокую механическую прочность. При натяжении линии только нейтраль несет всю растягивающую нагрузку.

Во всех указанных выше системах СИП могут быть включены 1 или 2 добавочных изолированных алюминиевых проводника сечением 16 или 25 мм? в качестве дополнительных жил или жил для уличного освещения. Про кабели витая пара.

Torsade Cable 4X16mm2 Алюминиевый подвесной кабель ABC Проводник Предварительно собранный кабель

Промышленные, электростанции

Напряжение:

Кабель низкого и среднего напряжения

Ток:

Постоянный и переменный ток

Материал изоляции:

XLPE

Материал оболочки:

Нет

Форма материала:

Круглый проволока

Материал ядра проволоки:

Алюминиевая проволока

Сертификация:

ISO, CCC, CE, UL

Модель:

JKLY

Бренда. :

Yifang Cable

Rated Voltage:

0.6/1kv

Conductor:

Aluminum

Sheath Color:

Black

Cores:

4X16mm2

Insulation Thickness:

1,2 мм

Страна Экспортируется:

Западная Африка: Togo, Cote Diva, по всему миру

Стандарт:

NFC 33 209 IEC 60502-2

Trademark:

Cable

Transport Package:

Yifang Cable

:

Yifang кабель

Деревянный барабан

Спецификация:

1,1 млн. Барабан

Происхождение:

Китай

Код HS:

8544601200

Torsadé Câble 4x16mm² Aluminum Overde Câble abcclor préssemblé 4x16mm² aluminum overde câble abccmemble abb. 0003



жилы



Низковольтный кабель, используемый для выполнения работ, будет изолированного типа, с предварительно собранными пучками номинального напряжения 0,6 / 1 кВ.

Луч будет состоять из трех фазных проводников, нейтрального проводника и двух проводников общественного освещения (PE). Сечения указаны в следующей таблице: 2×16 мм2



Кабели с изолированными жилами



В данных технических пунктах указаны следующие кабели с изолированными жилами:

— Токопроводящие кабели НН для линий сетей НН

— Токопроводящие жилы НН для звеньев трансформаторов автоматических выключателей НН,

— Кабели соединительные НН приводов осветительных приборов общего пользования,

Сети НН будут состоять из изолированных кабелей, собранных в жгуты, составленные из следующим образом:

– 2 жильных фазных провода с алюминиевой жилой сечением 16 мм²

– без несущей нулевой жилы Almelec сечением 54,6 мм²

– без жил общего освещения с алюминиевой жилой сечением 16 мм²



Материалы



Изолированный кабель в сборе от низковольтной сети к балке

Кабель соответствует французскому стандарту NF C 33-209. Души фазных проводов и общественного освещения будут состоять из закаленного алюминия 3/4 99,5 M, тип 1370 (A5/L) по стандарту NF C 3 1-122, а сердечник нулевого провода образован из алюминиевого сплава. сплав магний-алюминий-кремний, термообработанный, содержащий примерно 0,5% магния и 0,5% кремния.

Каждый драйвер луча будет изолирован экструдированной оболочкой из сшитого полиэтилена черного цвета, отвечающей размерным и механическим характеристикам, указанным в стандартах NFC 33-209.



ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Предварительно смонтированный торсионный кабель 4×16 мм²
№	Описание	Блок	Данные предоставлены
1	Ссылка на стандарты		МЭК 60502-1, NFC 33 209
2	Напряжение	Вольт	600/1000
3	Тип кабеля	мм²	4×16
4	Материал проводника		Многожильный алюминиевый провод
	Номер скрутки проводов в жиле	№	7
	Приблизительный диаметр провода	мм	5,0
5	Материал изоляции		Черный сшитый полиэтилен
	Нормальная толщина изоляции	мм	1,2
	Приблизительный диаметр изолированного провода	мм	7,50
6	Приблизительный общий диаметр готового кабеля	мм	18,0
7	Максимум постоянного тока сопротивление жилы кабеля при 20°C	Ом/км	1,91
8	Приблизительный вес готового кабеля	кг/км	263



Кабель торсаде 4х16мм2 алюминий-1кВ
№	Описание	Единица	Технические характеристики
1	Ссылка на стандарты		МЭК 60502-1, НФК 33-209
2	Напряжение	Вольт	600/1000
3	Тип кабеля	мм²	4×16
4	Материнский кондуктор		Алюминий
	Nombre de brins du Conducteur	№	7
	Диаметр проводника	мм	5,1
5	Материя изоляция		СПЭ черный
	Номинальный Epaisseur de l’Isolant	мм	1,2
	Диаметр проводника с изоляцией	мм	7,50
6	Общий диаметр кабеля	мм	18,1
7	Максимальное сопротивление проводника при 20°C	Ом/км	1,91
8	Приблизительные точки на кабеле	кг/км	263
9	Рисунок кабеля

Торсадовый кабель 3×70+54,6+2x16mm2 Алюминиевый нагнетательный кабель ABC Проводник PREASSEMBLE

Название продукта

Торс. 0003

Модель №:

JKly 3×70+54,6+2x16mm2

Применение:

Строительство, накладные расходы, промышленная, электростанция

Напряжение:

Низкий и средний кабель напряжения

Ток:

DC & AC

. Материал изоляции:

XLPE

Материал оболочки:

Нет

Форма материала:

Круглый провод

Материал сердечника провода:

Алюминиевый провод

Сертификация:

ISO, CCC, CE, UL

Модель:

JKLY

Бренд:

Кабель yifang

.

Ядер:

3×70+54,6+2x16mm2

Толщина изоляции:

1,8 мм (фаза)

Экспортируется страна:

Западная Африка: Того, Кот -Диви, по всему миру

Стандарт:

NFC 33 209 209, по всему миру

Стандарт:

NFC 33 209 209 209 209.IEC 60502-2

ТОРГОВЛЯ:

CABLE YIFANG

Транспортный пакет:

Деревянный стальной барабан

Спецификация:

2,2 м. Барабан

Происхождение:

HS Code:

44444444412009

HS. 3X70+54,6+2×16 мм² Алюминиевый подвесной кабель ABC Проводник Предварительно собранный кабель

жилы

Низковольтный кабель, используемый для выполнения работ, будет изолированного типа, предварительно собранные пучки номинального напряжения 0,6 / 1 кВ.
Луч будет состоять из трех фазных проводников, нейтрального проводника и двух проводников общественного освещения (РЕ).
Кабели с изолированными жилами

В данных технических пунктах указаны следующие кабели с изолированными жилами:
— Токопроводящие кабели низкого напряжения для линий сетей низкого напряжения
— Жилы кабелей низкого напряжения для звеньев трансформаторов автоматических выключателей низкого напряжения,
— Кабельные соединения приводов низкого напряжения приборов общественного освещения ,
Сети низкого напряжения будут состоять из изолированных кабелей, собранных в жгуты следующего состава:
– трехжильные фазные жилы с алюминиевой жилой сечением 70 мм²
– с несущей нулевой жилой Almelec сечением 54,6 мм²
– с двухжильной жилой общего освещения с алюминиевой жилой сечением 16 мм²

Материалы

Кабель изолированный собранная низковольтная сеть на балку
Кабель будет соответствовать французскому стандарту NF C 33-209. Души фазных проводов и общественного освещения будут состоять из закаленного алюминия 3/4 99,5 M, тип 1370 (A5/L) по стандарту NF C 3 1-122, а сердечник нулевого провода образован из алюминиевого сплава. сплав магний-алюминий-кремний, термообработанный, содержащий примерно 0,5% магния и 0,5% кремния.
Каждый драйвер луча будет изолирован экструдированной оболочкой из сшитого полиэтилена черного цвета, отвечающей размерным и механическим характеристикам, указанным в стандартах NFC 33-209.

Фиш -методы ( C сосед	Единицы	Технические характеристики	Предложения
Фабрикант		Индикатор	YIFANG ELECTRIC GROUP INC.
Тип		Предварительная сборка и торсаде	Предварительная сборка и торсаде
Норма		CEI или эквивалент.	МЭК 60502, NFC 33 209
Фазы проводника		Алюминий	Алюминий
Изоляция		КНР	КНР (XLPE)
Номинальное напряжение	кВ	0,6/1 кВ	0,6/1 кВ
Натяжение эссе:	кВ
Essai de type:		10	10
Essai de série :		4	4
Напряженность в шоке 1,2 / 50 мкс	кВ	20	20
Секция	мм 2	3×70 + 54,6 + 2×16	3×70 + 54,6 + 2×16
Нейтральный поршневой заряд	даН	1660	1660
Максимальная линейная устойчивость при 20 °C	Ом/км	0,443	0,443
Интенсивный режим, постоянный воздух, свободный, 30 °C	А	213	213
