Как подключить телефонную розетку в 2, 4 провода, внутренней разводкой

Телефонные розетки используются как средство коммутации телефона с телефонными линиями или их отдельными направлениями. Они дают возможность быстро отсоединить телефонный аппарат от линии перенести его в другое помещение и быстро подключить. С появлением беспроводных радиотелефонов необходимость разветвление телефонной сети отпало. Но розетки для телефонов остаются, востребованы для подключения базового блока и интернет модемов. В статье расскажем, как подключить телефонную розетку, рассмотрим их виды и способы установки.

Содержание

1. Виды телефонных розеток
2. Особенности подключения телефонных розеток
3. Подключение старых аппаратов к розетке РТШК-4
4. Подключение новых розеток с коннектором типа RJ
5. Особенности подключения телефонных розеток Legrand
6. Особенности подключения и фиксации проводов с коннекторами
7. Подключение коннектора к кабелям без кримпера, подручными инструментами
8. Установка телефонных розеток и прокладка линий в квартире или офисных помещениях
9. Основные ошибки при монтаже
10. Часто задаваемые вопросы

Виды телефонных розеток

Производители делают несколько видов телефонных розеток, старая конструкция РТШК-4 с развитием и увеличением видов техники подключаемой через телефонные линии постепенно вытесняются стандартом RJ. Этот стандарт позволяет сделать подключение любой аппаратуры универсальным, форма разъемов одинаковая, разница в количестве проводов в кабеле. Для двухпроводной телефонной сети можно использовать любой разъем выделив нужные контакты и провода. Рассмотрим подробнее конструкции розеток различных видов:

• РТШК-4 — старая конструкция прошлого века в настоящее время практически уже не используется. Имеет прямоугольный пластиковый корпус с четырьмя контактами, на вилке четыре плоских металлических пластины которые входят в прорези розетки. Центральный пластиковый штырь для жесткости соединения вилки с розеткой.

• RJ-11 и RJ-12 — самые распространенные коннекторы (разъемы) в розетках, применяют для подключения обычных телефонных аппаратов бытового назначения с двухпроводной линией, трубка с аппаратом тоже подключается разъемами такого типа. Коннекторы с обозначениями 4p4с в конструкции имеют 4Р – четыре контактные полосы, 4с – установлено четыре контакта, 4p2с указывает, что установлено 2 контакта. Аналогично читаются обозначения на моделях RJ-12, только там 6 посадочных мест для контактов, может быть установлено 2, 4 или шесть медных контактных пластин.

Внешний вид розетки с двумя коннекторами типа RJ-12 с четырьмя проводами на каждом. В принципе при хорошем зрении это видно визуально во внутренней части коннектора.

• RJ-14 — эта модель устанавливается в офисных помещениях для телефонных аппаратов с функциями передачи и приема факсов. Подключения модемов компьютерной сети и приборов другого назначения. Он может иметь 4 контакта, подключаться к четырехжильному проводу с двумя витыми парами для подключения двух линий к двум различным аппаратам через разветвители.
• RJ-25 имеет несть посадочных мест, используется для подключения телефонных линий, локальных компьютерных сетей, модемов, фасов, принтеров и другой офисной техники;
• Бывают комбинированные корпуса розеток, где предусмотрены спаренные разъемы РТШК-4 и RJ стандарта.

В классическом варианте для подключения обычного телефонного аппарата используются розетки с коннекторами RJ-11 или RJ-12 с двумя проводами. Читайте также статью: → «Виды розеток и рекомендации по их выбору и монтажу».

Кроме как по виду коннекторов телефонные розетки отличаются по способу установки:

• Накладные привинчиваются на стену, проводка в этом случае обычно прокладывается на поверхности;
• Внутренние устанавливаются в углубление стены с подрозетником при скрытой проводке под слоем штукатурки или другого декоративного покрытия.

Особенности подключения телефонных розеток

Для старых дисковых или кнопочных телефонов можно поставить розетку марки РТШК-4 так как в них не предусмотрены гнезда для соединения с коннекторами серии RJ.

Схема подключения РТШК-4 к линии и вилки к аппарату

Для этого не требуется особых навыков, достаточно понять простую схему подключения и уметь пользоваться простой отверткой.

Подключение старых аппаратов к розетке РТШК-4

Для возможности подключения к одной линии параллельно двух телефонных аппаратов, один из которых современного образца рекомендуется установить комбинированную розетку, в которой соединения РТШК-4 и RJ стандарта. Розетка имеет четыре контакта, линия подключается к двум правым, аналогично к двум правым контактам вилки подключается провод от телефонного аппарата. Внутри корпуса соответствующие контакты соединены с перемычками с разъемом RJ.

Подключение новых розеток с коннектором типа RJ

Независимо от марки коннектора RJ12,14 или другой методика подключения остается одинаковой. По умолчанию для телефонных линий в коннекторах используются два центральных контакта 3 и 2- ой.

Схема подключения коннекторной розетки к телефонной линии

Для второй линии с четырьмя проводами подключают 1 и 4 контакты. Полярность обычно не учитывают, современная аппаратура автоматически адаптируется, но на всякий случай рекомендуется соблюдать при подключении. Плюсовой провод на телефонной линии по правилам должен быть с красной изоляцией, отрицательный зеленый, иногда эти требования не выполняются. Линия может быть проложена плоским двухжильным проводом без цветовой маркировки, поэтому надо проверять мультиметром.  Читайте также статью: → «Проверка цепей мультиметром или тестером».

Совет №1. В целях безопасности подключение и зачистку изоляции проводов линии АТС лучше проводить в сухих монтажных перчатках или в тонких резиновых. Это исключает поражение электрическим током во время сигнала вызова в телефонных сетях, напряжение в этот момент достигает 120 Вольт.

Особенности подключения телефонных розеток Legrand

В отличие от обычных розеток для телефонных линий, где необходима зачистка контактов на концах проводов от изоляции, потом делается петля вокруг болта, который затягивается на контактной клемме. Некоторые французские и немецкие производители значительно упростили этот процесс, придумали конструкции, где этого не требуется. Провод с витой парой очищается на конце только от внешней оболочки на 2 – 3 см, тонкие концы не зачищаются, просто вставляются в отверстия клеммы.

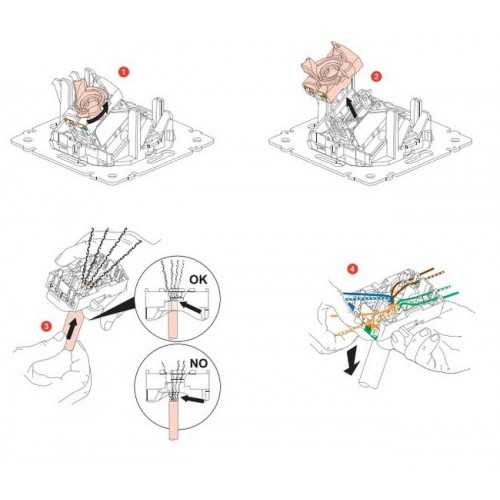

Схема конструкции подключения линии к розетке Легранд

Зажимной винт, поворачивается отверткой всего на четверть оборота по часовой стрелке. Этот механизм обеспечивает надежный контакт и фиксацию провода, ножи контактной группы прорезают изоляцию, соединяясь с металлическим проводником. Такой способ соединения на много упрощает и ускоряет монтажные работы.

Технические характеристики некоторых телефонных розеток компании Легранд:

Степень защиты от влаги	IP 20
Способ установки	Со скрытой проводкой
Цвета	белый, алюминий или под слоновую кость
Материал	поликарбонатовая
Количество розеток коннекторов	1

В электрических характеристиках розетки оценивается максимально возможные параметры сигналов пропускаемых через контакты.

Электрические характеристики элементов для розеток телефона марки Легранд:

Рабочий ток, А	20 – 32 А
напряжение	250 В
Частота процессора	4-2400 МГц
Огнеупорность	650° C в течении 0. 5 минуты
Интервал Температура эксплуатации	5 – 40 ̊ С

В мире есть много производителей розеток для телефонов, но по электрическим характеристикам они не существенно отличаются. При выборе, внимание обращают на:

• Количество коннекторов;
• Способ установки, наружная или накладная;
• Метод крепления проводов, с зачисткой изоляции или упрощенный механизм;
• Материал изготовления, цвет, формы и другие элементы чтобы вписывалась в интерьер.

Неплохие изделия серии REONE делают отечественные производители, их электрические параметры практически не отличаются от Легранд. остальные характеристики вполне устраивают отечественного покупателя по цене и качеству.

Характеристики телефонных розеток серии Reone:

Вес	Не более 100 гр
производится	Россия
Материал	Поликорбанат, алюминий
Марка	Reone
Цвет	белый
Способ установки	накладная
Количество коннекторов	1
Степень защиты	IP 20

Особенности подключения и фиксации проводов с коннекторами

Обычно в комплекте телефонных аппаратов соединительные провода с коннекторами на концах идут в комплекте. В процессе эксплуатации, линия может быть порвана или разрушен корпус коннектора. При подключениях дополнительных направлений возникает необходимость замены проводов и подключения к ним коннекторов.

В старых розетках для подсоединения провода к контактам достаточно зачистить ножом изоляцию на концах провода, оголенные концы установить в клеммы, после чего отверткой закрутить зажимной винт. Набор инструментов простой, но процедура немного кропотливая и длительная по сравнению с коннекторным подключением телефонных линий.

Подключение розеток, в корпусе которых коннекторы осуществляется быстро, но требует специального инструмента. Для обжима на концах кабеля контактов в коннекторе используются специальные плоскогубцы (Кримпер). Читайте также статью: → «Технология обжатия сетевого кабеля». Есть кримперы с гнездами под разные размеры коннекторов, в нашем случае используются стандарты RJ-11 или RJ-12 с четырьмя каналами для укладки проводов. Присоединения коннектора осуществляется в следующей последовательности:

• Монтажным ножом или специальным стриммером с кабеля снимается внешняя оболочка не более 2 см от края;
• Провода выравниваются, так чтобы направлены были в соответствующие средние гнезда коннектора, после чего вставляются до упора;
• Внешняя оболочка кабеля должна входить в корпус стримера не менее чем на 0. 5 см, если она выступает надо подрезать провода и вставить снова;
• Вся эта конструкция вставляется в паз кримпера и сжимается до характерного щелчка, иногда его не слышно.

Профессиональный кримпер с рабочими элементами различного назначения

Все на этом обжим и соединение закончено, проверьте визуально целостность коннектора и не сильно потяните за провод, оценив надежность крепления проводов. Кабель с четырьмя проводами подключается к коннектору так же, только надо учитывать, что одна пара вставляется в средние пазы, вторая в крайние.

Подключение коннектора к кабелям без кримпера, подручными инструментами

Описанный ранее метод хорошо подходит для профессиональных монтажников, которые постоянно занимаются установкой телефонных розеток и прокладкой линий. Им необходимы специальные инструменты стриммеры под провода различного диамета и кримперы под несколько стандартов коннекторов. Для обычного потребителя который решил установить телефон самостоятельно это лишние затраты. Инструмент после выполненных работ будет редко востребован или вообще не понадобится. Поэтому рассмотрим, как закрепить провод на коннектор обычной плоской отверткой, размеры ее рабочей части должны быть соизмеримы с контактами на коннекторе. Ширина пера 3 – 4 мм, большие размеры непригодны для этой работы.

Последовательность операций:

• Зачистка внешней оболочки и установка проводов в соответствующие пазы осуществляется, как и в предыдущем случае;
• Плоской отверткой последовательно вдавливаются все контакты;
• Потом прижимается общий зажим до характерного щелчка, фиксируя в коннекторе оболочку кабеля.

Используя этот метод надо быть предельно внимательным, чтобы чрезмерными усилиями не повредить кабель и не разрушить корпус коннектора.

Совет №2. Профессионалы проверяют качество соединения специальным тестером, на бытовом уровне это можно сделать просто, подключить кабель между телефоном и розеткой. Снимите трубку если все сделано правильно, будет характерный гудок, для верности позвоните на любой номер.

Установка телефонных розеток и прокладка линий в квартире или офисных помещениях

В случаях со скрытой проводкой под розетки делаются в стене отверстия, устанавливаются подрозетники после чего ставится отдельно телефонная розетка или блок розеток с различным назначением:

• Телефонные;
• Телевизионные;
• Электрические на 220В.

Блок розеток различного назначения

Провода прокладываются в отдельных штробах, после чего закрываются штукатуркой. Как правило, основная телефонная розетка ставится в коридоре, от нее делаются параллельные подключения линий в различных направлениях в другие помещения. В данном случае провода к контактам розетки прикручиваются отверткой. Для прокладки телефонной линии с современными телефонными аппаратами используют телефонные кабели КСВП – 2х0.4 для обычных аппаратов. Аббревиатура расшифровывается как кабель с витой парой, цифры означают 2 – количество проводов, далее каким сечением 0.4 мм² Для цифровых телефонов с программным управлением могут применятся кабели КСВП – 4 х 0. 4.

Чаще всего линии прокладывается вдоль стен, по возможности прячется в кабельканалах плинтуса.

Для наружной проводки концы проводов от входящей в квартиру линии не обязательно зачищать и винтами крепить на контакты розетки, подсоедините на его конец коннектор. Установите в нужном месте розетку с необходимым количеством коннекторных подключений, на вход подключается основная линия, на остальные отходящие в другие комнаты.

В сборке схем таких линий основное требование не перепутать парность подключения контактов, везде пара линии подключается на средние контакты или на крайние. Если все сделано правильно, можно подключать, телефон в любой комнате будет работать.

Основные ошибки при монтаже

• Покупают розетки и коннекторы, не того стандарта, что приводит к сложностям в подключении проводов. Надо четко определиться, сколько будет линий, и их функциональное назначение. Для телефонов используются коннекторы RJ-11; RJ-12 или RJ-14 с четырмя каналами для укладки проводов. Для компьютерных сетей коннекторы RJ-45/25 могут иметь 8 проводов, 4 пары, через них конечно можно подключить телефон, но зачем усложнять себе жизнь, выясняя в какое гнездо надо уложить пару проводов. В нашем случае все понятно четыре полосы пара укладывается в средние каналы 2 и 3 контакты.
• Пытаются подключить плоский телефонный провод к коннектору, контакты зажать можно, но внешнюю оболочку не получится. Соединение будет не надежным и при незначительной натяжке концы выскочат из коннектора.
• При параллельном соединении коннекторов в одной розетке путают контакты, два средних контакта одного коннектора надо соединить перемычками с двумя средними контактами другого коннектора;
• При подсоединении коннектора к кабелю не заводят в его корпус внешнюю оболочку. При этом обжимаются только контакты, кабель не фиксируется, так же как в случае с плоским телефонным проводом;
• Некоторые при установке проводов в коннектор зачищают изоляцию для надежности контакта. Этого не следует делать особенно с многожильными проводами, повышается риск замыкания между проводами при отслоении даже одного волоска. Со снятой изоляцией многожильный провод сложнее вставить в пазы коннектора.

Часто задаваемые вопросы

Вопрос №1. Для надежного соединения плоского провода с коннектором можно в месте соединения на него надеть плотный кембрик?

На практике такого никогда не делал, теоретически можно, проверьте, если будет крепко держаться используйте этот метод как частный случай. Постоянно не рекомендую, зажим коннектора рассчитан на оболочку кабеля КСВП.

Вопрос №2. Можно плоский старый провод подключить к розетке Лезард?

Без проблем, на нем жесткая изоляция для надежности зачистите, и вставляйте в клеммы, остальное по инструкции поворачивайте винты и зажимайте.

Вопрос №3. Можно установить на корпусе основной розетке выключатель для отключения параллельного телефона?

Конечно можно, но не стоит изобретать велосипед, купите розетку с выключателем, производители такие делают.

Вопрос №4. В квартиру заходит кабель с четырьмя проводами как определить нужную пару?

Обычно это может быть красный и зеленый провод, но не факт, поэтому самый простой способ проверить телефоном. Подключите провод с коннектором к телефонной розетке, с внутренней стороны розетки подключите один провод ко второму контакту. Остальные три провода последовательно подключайте к третьему контакту, если гудок в трубке не появится, исключите этот провод и проделайте эту операцию с остальными. Так методом исключения вычислите свою пару.

Оцените качество статьи:

Как подключить телефонную розетку к двухжильному проводу. Подключение своими руками

Содержание

1. Как подключить телефонную розетку к двухжильному проводу. Подключение своими руками
   • Материалы и инструменты
   • Порядок выполнения работ
2. Подключение телефонной розетки schneider. Подключение телефонной розетки
3. Телефонная розетка пересвет подключение. Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов
4. Подключение телефонной розетки ртшк-4. Конструкция телефонной розетки, устройство кабеля связи
5. Подключение телефонной розетки legrand. Схема подключения rj 11 legrand. Установка телефонной розетки
   • Характеристики устройств
   • Подготовка к подключению
   • Непосредственный процесс
6. Как подключить телефонную розетку lezard. Как подключить телефонную розетку: подключение телефонной розетки lezard
7. Видео подключение телефонной розетки и ip-телефонии. Как установить и подключить телефонную розетку?

Как подключить телефонную розетку к двухжильному проводу. Подключение своими руками

Прежде, чем говорить о подключении, нужно подвести к месту, предназначенному для установки розетки телефонный кабель.

В новых жилых помещениях он прокладывается в ходе строительных работ по скрытой проводке. Наружу выводится только пара контактов, но может быть установлена и розетка.

В используемых помещениях кабель часто прокладывают по плинтусу, однако это непрактично, поскольку его можно повредить во время уборки. Распространена укладка телефонного кабеля под плинтуса, для этого нет необходимости их демонтировать, достаточно немного отодвинуть его и уложить кабель в образовавшуюся щель. После этого поставить плинтус на место.

К месту установки кабель можно подвести непосредственно по стене, а можно проштробить канал и уложить его как скрытую проводку.

Материалы и инструменты

Основные приспособления, которые могут понадобиться при прокладке телефонной проводки:

• бокорезы – для разделки кабеля;
• нож – для зачистки концов проводов;
• отвертка – крепление концов в розетке;
• винты – крепление основания устройства к стене;
• дрель – сверление отверстий для фиксации наружного устройства;
• сверло с твердосплавными напайками – как правило, применяется диаметром 4,2 мм;
• пластиковые вставки в отверстия;
• «болгарка» с диском по бетону – для выполнения скрытой проводки;
• перфоратор с корончатым сверлом, размер сверла в соответствии с габаритом коробки;
• тестер  – для уточнения полярности контактов в разъеме при подсоединении;
• защитные латексные перчатки – если при проведении работ случайно будет звонок на телефон, разность потенциалов может достигнуть 120В, что уже небезопасно при непосредственном контакте.

Порядок выполнения работ

1. Если решено установить скрытую проводку, сначала следует выполнить канал для укладки телефонного кабеля. При помощи «болгарки» проштробить канал по всей длине и уложить в него провод, канал заделать цементным раствором.
2. При изготовлении открытой проводки понадобятся специальные пластиковые скобы для крепления кабеля на стене и электродрель со сверлом. В отверстия глубиной порядка 20 мм вставить пластиковые вкладыши, и закрепить провод под скобой гвоздем или винтом. Весь крепеж продается в комплекте, проблем с совместимостью составляющих не возникает.
3. Установка под плинтус потребует применения стамески, при помощи которой плинтус отстраняется от стены для укладки провода. После этого плинтус подбивается на место штатными гвоздями.
4. При установке наружной коробки, ее сначала нужно подключить к кабелю. После этого закрепить на стене. Здесь возможны варианты, определяемы конструктивным исполнением самих коробок. Если ее основание имеет отверстия для крепления, нужно приложить е к месту установки и разметить на стене расположение отверстий. Воспользовавшись дрелью, просверлить отверстия, установить вставки и закрепить основание коробки винтами из комплекта. После чего установить крышку, имеющую для этого специальные защелки. Основание без отверстий для крепления можно установить на стену, воспользовавшись двусторонним скотчем. Крепление достаточно надежно, но при отключении разъема корпус желательно придерживать.
5. При установке внутренней коробки нужно воспользоваться перфоратором и корончатым сверлом по диаметру коробки. Выполнив в стене глухое отверстие, установить в него коробку, подключить ее к кабелю и закрепить в отверстии. Поставить на место крышку.
6. При подключении контактов нужно проверить тестером соответствие полюсов (расположение «+» и «-»).

Подключение телефонной розетки schneider. Подключение телефонной розетки

Между металлическими контактами необходимо заглубление для питающего провода. Если не поможет, тогда проверьте схему подключения, а так же целостность и надежность контактов проводов. Особенности и правила подключения розетки Каждый существующий тип розетки имеет свои особенности подключения, однако ниже перечислим особенности монтирования розеток типа RJ и RJ, которые пользуются большим спросом. Как это выполнить, расскажем ниже.
Почти все виды розеток подключаются к сети с помощью двух контактов.
Линия в таких случаях тоже обычно проводится открытым наружным способом; внутренние, при монтаже в специально предусмотренное для этих целей углубление.
Стандарты цветовой маркировки проводов Разные производители придерживаются разных стандартов цветовой маркировки.

Места стыков изолентой обматывать не нужно.Связная розетка для слаботочной сети является местом подключения телефона к сети связи. Второй вид включает в себя 4 провода, что удобно, например, для офиса, где необходимо большее количество каналов.Можно выделить такие виды: советского образца РТШК-4; современные RJ, используемые обычно в домашних условиях; современные RJ, применяемые в офисах для подключения факсов, прокладки модемной линии и для другой техники; современные RJ, являющиеся коннекторами специального назначения; универсальные или комбинированные, сочетающие в себе два и более вида коннекторов, например, РТШК-4 и RJПодключение телефонной розетки и ip-телефонии. Как установить и подключить телефонную розетку?

Телефонная розетка пересвет подключение. Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

• RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
• RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
• RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
• RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
• RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Розетку RJ 11 можно заменить моделью RJ 25. Это нежелательно, но если вы случайно купили версию с 6 контактами, то для подключения используйте только 3 и 4. Они промаркированы так же, как два контакта модели RJ 11.

К телефонным аппаратам старого стандарта подойдет универсальная розетка (РТШК-4 RJ-11). Также можно использовать переходник со старого стандарта на новый.

Перед началом работы следует узнать стандарты телефонных штекеров и розеток:

• Советский РТШК-4 (розетка телефонная штепсельная с конденсатором) устанавливалась с 80-х годов до появления европейских стандартов. На вид как два спичечных коробка, соединенных 4 широкими контактами. Имеет модификацию, когда РТШК-4 совмещается с RJ-11, что позволяет одновременно подключить к одной сети телефон нового поколения и «винтажную» модель.
• RJ-9, или микротелефонный стандарт – используется для соединения трубки с аппаратом. Этого стандарта как такового нет, ибо соединять трубку с аппаратом можно любым способом, не руководствуясь какими-либо стандартами, используя двужильный провод.
• RJ-11 – самый популярный тип разъемов, используемый для подключения телефона к линии связи. Имеет два контакта, чего достаточно для работы обычного стационарного телефона.
• RJ-12 – офисный вариант коннектора, имеет четыре контакта и предоставляет возможность подключения двух телефонов с разными номерами. Хотя на самом деле такого стандарта как такового не существует. Есть телефоны, работающие на 4 проводах, но к ним подключается шестипроводной коннектор RJ-25, перестраиваемый под 4 контакта. По сути, модифицированный RJ-25.
• RJ-14 – универсальный коннектор, позволяющий подключаться одновременно к двум линиям.
• RJ-25 имеет три пары контактов, сложен в сборке, но имеет преимущества перед предыдущими ввиду своей универсальности. Предназначен для офисного использования, где применяются схемы «директор – секретарь» и подобные.
• RJ-45 и RJ-45S – компьютерный стандарт, используемый для подключения модемов и построения локальный сетей между компьютерами, а к телефонной линии. Сложно устроен, для сборки и наладки работы требуется специальное оборудование.

Подключение телефонной розетки ртшк-4. Конструкция телефонной розетки, устройство кабеля связи

Не беря во внимание некоторые конструктивные особенности и варианты подключения, телефонная розетка включает в себя следующее:

• корпус — изготавливается из диалектических материалов, например, керамики или пластики;
• контакты из латуни пружинистой формы, благодаря которым осуществляется легкое прохождение электрического тока, по данной цепи;
• клеммы или специальные зажимы — используют для подключения контактов.

Все контактные гнезда находятся внутри корпуса, для безопасности в случае замыкания. Существуют модели с одним или несколькими разъемами, соответственно для подключения необходимого количества устройств. Посмотреть модели можно по представленным фото телефонных розеток.

Описанный ранее метод хорошо подходит для профессиональных монтажников, которые постоянно занимаются установкой телефонных розеток и прокладкой линий. Им необходимы специальные инструменты стриммеры под провода различного диамета и кримперы под несколько стандартов коннекторов. Для обычного потребителя который решил установить телефон самостоятельно это лишние затраты.

Инструмент после выполненных работ будет редко востребован или вообще не понадобится. Поэтому рассмотрим, как закрепить провод на коннектор обычной плоской отверткой, размеры ее рабочей части должны быть соизмеримы с контактами на коннекторе. Ширина пера 3 – 4 мм, большие размеры непригодны для этой работы.

Последовательность операций:

• Зачистка внешней оболочки и установка проводов в соответствующие пазы осуществляется, как и в предыдущем случае;
• Плоской отверткой последовательно вдавливаются все контакты;
• Потом прижимается общий зажим до характерного щелчка, фиксируя в коннекторе оболочку кабеля.

Используя этот метод надо быть предельно внимательным, чтобы чрезмерными усилиями не повредить кабель и не разрушить корпус коннектора.

Подключение телефонной розетки legrand. Схема подключения rj 11 legrand. Установка телефонной розетки

На практике, процесс подключения телефонной розетки в разы проще и доступнее, чем электрической. Главный критерий основывается на полной безопасности, ведь присутствующая величина напряжения в подводе безопасна для человека. Так телефонная розетка для начинающего домашнего мастера может стать стартовой практикой.

• Характеристики устройств
• Подготовка к подключению
• Непосредственный процесс

Характеристики устройств

Ранее вопрос о подключении телефонной линии сводился к одному ответу. Ведь всего несколько лет назад установка телефонной розетки основывалась на использовании одного стандартного прибора типа РТШK-4. В современное время стандарты сменились европейским качеством в виде наиболее популярных приспособлений типа RJ11 и RJ-12 известного бренда Legrand (Легранд).

Схема подключения телефонных розеток

Аббревиатура RJ (Registered Jack) в переводе с английского языка расшифровывается, как зарегистрированное гнездо. Известный разъем RJ11 в народе называется «евро-розетка». Стандарт RJ11 на самом деле является первым, узаконенным в США, стандартом. При этом розетка телефонная RJ 12 на самом деле не существует в виде стандарта. Обычно под данным разъемом подразумевается изделия бренда Legrand RJ-14 либо RJ-25.

Получается, что на сегодняшний день в повсеместном использовании имеются современные устройства такого типа:

1. RJ 11 с двумя проводами.
2. RJ 14 с контактами и 4 проводами.

Накладная двойная разводка данного типа зачастую используется в офисных помещениях для нужд подключения дополнительных телефонных линий (офисные АТС).

1. RJ 25 – подключение телефонной розетки данного типа не рекомендуют производить собственными руками.

Подготовка к подключению

Прежде, как перейти к непосредственным монтажным работам относительно подсоединения устройств бренда Legrand, рекомендовано подготовить набор следующих инструментов:

• Канцелярский нож либо иной другой острый предмет для зачистки изоляционной оплетки на проводах.

При установке рассматриваемых приборов компании Legrand, необходимость зачищать провода ушла. Встроенный механизм в изделиях позволяет делать самозачистку.

• Крестовая и плоская отвертка.
• Тестер для измерения напряжения в сети.
• Резиновые перчатки.

Напряжение в телефонных сетях минимально (при вызове в 120В) и не приносит вреда человеческому организму. Тем не менее , рукам будет чувствительно и неприятно работать.

• Обжимной инструмент.

Если используется даже двойная вилка евроразъемов RJ11, а так же для штекеров, необходим инструмент для обжима контактных пластин. Допустимо проигнорировать данное требование. Двойная конструкция во внутреннем исполнении, конечно, получит не столь приглядный вид, но контактные пластины можно просто задавить при помощи плоской отвертки. Стоит последовательно вдавливать каждый контакт.

Непосредственный процесс

Торговая марка Легранд выпускает телефонные гнезда разнообразных декоративных расцветок и стилистики. Примечательность изделий бренда Легранд заключается в том, что самостоятельный процесс подсоединения линии телефона состоялся просто и быстро. Особой простотой монтажа отличается накладная серия коннекторов.

Схема подключения телефонной розетки RJ-11

Схема подсоединения розетки типа RJ 11:

1. Разбирается прибор посредством откручивания, фиксирующего крышку крепления.

Схема конструкции подразумевает подсоединение всего двух проводов по типу старого образца телефонного включения.

1. Накладная розетка RJ 11 подсоединяется к источнику питания.

Прежде стоит проверить тестером полярность. Известно, что зачастую «минус» обозначается красным цветом оплетки провода, а «плюс» всегда в зеленой оплетке.

1. Провода от телефонного аппарата в вилке подключаются зеркально путем поворота контактного кабеля на четверть оборота во встроенном механизме зачистки.
2. Поднимается телефонная трубка: при отсутствии гудка, стоит поменять полярность проводов (на контактах RJ11 поменять местами провода).

Сложностей с подключением собственными руками телефонных розеток нет. Торгово-производственная марка Legrand делает все для облегчения процесса подключения и монтажа. Стоит попробовать.

Дляобжима сетевого кабеляпонадобится:

§ Обжимка

§ Коннектор RJ-45 (он же джек)

§ Устройство для снятия изоляции

На рисунке ниже можно посмотреть, как это выглядит

Процесс обжима сетевого кабеля

а. Убираем изоляцию с витой пары. Используем специальное приспособление. Зажимаем в нем сетевой кабель и проворачиваем на 360 градусов.

Как подключить телефонную розетку lezard. Как подключить телефонную розетку: подключение телефонной розетки lezard

Нам потребуется: Самая розетка с телефонным входом Провод и изолента (последнее необязательно) 2 телефон для проверки

Итак, производим следящие деяния и получаем 100% результат.

Любой мужчина просто должен уметь делать все по дому, до сего списка можно отнести и то, как подключить телефонную розетку, и в случае чего пролагать телефонный кабель, провести проводку и все другое. Для включения телефонной розетки не нужны никакие специальные знания, а эта работа не связана с риском получить удар током, например как по телефонной линии проходит, в среднем, от 9 до 12 вольт. Начать установка розетки нужно с проверки, подходит ли телефонная вилка непосредственно к данной розетке. Поэтому, что в некоторых моделях телефонных аппаратов вилки имеют заграничный стандарт, который не подходит к Российскому. В случае если же все выбрано верно, то возможно начинать разметку того, где и как несомненно будет крепиться розетка. Этому нужно уделить огромное внимание, на данный момент проблема болтается розетки имеет возможность не сильно взволновать, но когда о ней некоторое количество раз кто-то зацепит ногой, то это начнет досаждать. Так что для розетки следует выбрать мало проходное место

Для того, собственно что бы подключить телефонную розетку ее нужно разобрать, ведь ее же нужно несомненно будет подключать к основной сети питания. Звичайнисинька, среднестатистическая розетка закреплена 4 саморезами на своей тыльной стороне. Они находятся по углам самой розетки. Эти саморезы нужно открутить. Иногда встречается и один фронтовой саморез. После изъятия всех элементов коепления надо(надобно) снять основную крышку розетки. Во всех штатных розетках мается 4 гнезда для включения питания и телефонной линии. Соответственно 2 из их будут отвечать за непосредственное подключение питания, а 2 станут отвечать за телефонный сигнал. Не во всех розетках обозначенный порядок подключения, а в некоторых отсутствуют распознавательные знаки для включения телефонной сети. Здесь поможет очень незатейливый и легкий образ. В первейшую очередь нужно попытаться подключить питание розетки, и убедится в том, собственно что оно работает. Делается это специальной отверткой с лампой ревизии

После того, как телефонная розетка несомненно будет запрошена от сети можно переходить к телефонным включением. Для простого подключения сети, о котором рассказывалось выше, необходимо подключить рабочий телефон к розетки стереотипными средствами, то есть, подключить питание и телефонную сеть. Далее нужно взять в руки 2 контакта для включения в сети и поочередно замыкать их, и при данном нужно проверять или доходит сигнал к телефонному аппарату, или нет. Естественно при правильном включении телефон будет работать в штатном режиме, а при неверному сигнал не будет подавать. Конечно, это незатейливый метод «тика», но в большинстве случаев он есть единым легкодоступным, верным, а главное, самым оперативным. Хотелось бы подметить, что не все вышеописанное доступно для четырех контактного типа питания. Там придется поекспериментувати. Хотя и в этом нет ничего сложного или необычного. Очень важно учитывать конструктивные особенности розетки. Большое количество, кто решает собрать и подключить розетку сам натаскивает контакты, коие проходят в розетке, максимально сильно. А со временем в последствии любого рывка они просто срываются со собственных пазов. Этого делать не следует. Надо(надобно) подключать все контакты с запасом. Но есть розетки, в которых есть встроена заглушка, кот-ая максимально снижает возможность движения контактов снутри самой розетки

Очень большое значение при включении имеет и телефонный провод. Во многих магазинах возможно встретить просто нерабочие провода и естественно ревизия сети с помощью их не даст ничего, не считая того, что человек подумает, что сборник был изготовлен, не верная. До этого тоже идет по стопам отнестись с надлежащим вниманием. Если же все обстоит благополучно и все трудится, то можно собирать розетку, очень бережно и аккуратно. И здесь же следует обратить внимание на конструкционные особенности собственной розетки. Все розетки делятся на 2 на подобии. Первый тип имеет на тыльной стороне 2-х постороннюю клейкую полосу, кот-ая позволяет приклеивать розетку там, где охота хозяину. Это очень практически, удобно, а основное крепко. Второй тип предусматривает исключительно винтообразное крепление и ничего больше. Но ничто не не дает приклеить любую двустороннюю ленту и там. Как возможно заметить, процесс полного подключения довольно незатейливый и даже человек без опыта в этой сфере с легкостью с нимвпораеться.

Видео подключение телефонной розетки и ip-телефонии.

Как установить и подключить телефонную розетку?

Купить телефонные и компьютерные розетки Legrand в Интернете | Eleczo.com

Toggle Nav

Поиск

• Распределительные устройства низкого напряжения
• Механизмы управления и сигнализации
• Электромонтажные устройства
• Светодиодные фонари
• Вентиляторы
• Провода и кабели
• Контрольно-измерительные приборы
• Ручной инструмент
• Конденсаторы и реакторы
• Реле
• Промышленные вилки и розетки
• Кабелепроводы и аксессуары
• Промышленная автоматизация

Поиск

(от 1 до 20 из 36 товаров)

Всего найдено 36

Посмотреть как

Сетка

Список

Позиции 1-20 из 36

Страница

•
  Вы сейчас читаете страницу
  1


• Страница
  2

• Страница
  Следующий

Показывать

9
12
20

на страницу

Сортировать по

наименование товара
Популярность
Цена — от низкой до высокой
Цена — от высокой к низкой
Установить нисходящее направление

Посмотреть как

Сетка

Список

Позиции 1-20 из 36

Страница

•
  Вы сейчас читаете страницу
  1


• Страница
  2

• Страница
  Следующий

Показывать

9
12
20

на страницу

Сортировать по

наименование товара
Популярность
Цена — от низкой до высокой
Цена — от высокой к низкой
Установить нисходящее направление

Магазин по

Бренды

1. Легран

   36

Результат не найден

Модель

1. Артеор — Легран

   24

2. Бритзи — Легран

   3

3. Линкус — Легран

   2

4. Mylinc — Легран

   4

5. Мириус — Легран

   3

Результат не найден

Цвет

1. Белый

   23

2. Серый

   13

Результат не найден

Цвет

1. Белый

   23

2. Магний

   12

3. Шикарный серый

   1

Результат не найден

Тип гнезда

1. РД 11

   12

2. RJ 45 (категория 5)

   8

3. RJ 45 (кат. 6)

   14

4. 10 ГБ — UTP

   2

Результат не найден

Модули

1. 1 модуль

   26

2. 2 модуля

   10

Результат не найден

Инструкции по подключению к сети

РАЗЪЕМ RJ-11 (ТЕЛЕФОН)



На рис. 1 показана схема подключения разъема RJ-11 со стороны вилки. Схема показана с «зажимом-крючком» на нижней стороне. Типичный разъем RJ-11 имеет шесть клемм. Обычно используются только четыре средних контакта. Домашняя телефонная проводка POTS (обычная старая телефонная служба) обычно состоит из двух пар проводов, предназначенных для двух отдельных телефонных линий. Центральные контакты (красный и зеленый) содержат первую телефонную линию. Обратите внимание, что телефонные системы для предприятий могут быть подключены по-разному.

---

РАЗЪЕМ RJ-45 (ДАННЫЕ)



На рис. 2 показана схема подключения разъема RJ-45 со стороны вилки в соответствии со стандартами T-568B. Стандарт Т-568Б является наиболее используемым. Схема подключения показана с «зажимом-крючком» на нижней стороне. Настенная розетка может быть подключена в другой последовательности, потому что провода могут пересекаться внутри розетки. Разъем должен иметь схему подключения или обозначенные номера/цвета контактов, соответствующие цветовому коду, приведенному ниже. При подключении штекера или вилки RJ-45 помните, что «скручивание» должно располагаться как можно ближе к розетке (гнездо или вилка). Это обеспечит соответствие стандартам проводки Ethernet.

СПЕЦИФИКАЦИЯ Т-568Б



PIN-код №	ЦВЕТ	ПАРА #	ИМЯ
1	белый/оранжевый	2	Передача данных +
2	оранжевый	2	Передача данных —
3	белый/зеленый	3	Получение данных +
4	синий	1	не используется
5	белый/ синий	1	не используется
6	зеленый	3	Получение данных —
7	белый/ коричневый	4	не используется
8	коричневый	4	не используется



(Четные номера контактов всегда сплошного цвета. Нечетные номера контактов — белые/полосатые.)

Только для справки, в приведенной ниже таблице показана схема подключения в соответствии со стандартами T-568A. Обязательно придерживайтесь ЛИБО стандарта T-568B или T-568A. Не смешивайте различные спецификации электропроводки в рамках одной и той же электропроводки.









СПЕЦИФИКАЦИЯ Т-568А



PIN-код №	ЦВЕТ	ПАРА #	ИМЯ
1	белый/зеленый	3	Получение данных +
2	зеленый	3	Получение данных —
3	белый/оранжевый	2	Передача данных +
4	синий	1	не используется
5	белый/ синий	1	не используется
6	оранжевый	2	Передача данных —
7	белый/ коричневый	4	не используется
8	коричневый	4	не используется



КРОССОВЕРНЫЙ КАБЕЛЬ



В некоторых приложениях может потребоваться перекрестный кабель. Чаще всего перекрестный кабель используется для соединения двух концентраторов. Перекрестный кабель «пересекает» передачу и прием данных. Контакты 1 и 3 перекрещиваются, а контакты 2 и 6 перекрещиваются. Чтобы построить кабель CROSSOVER, просто подключите одну сторону в соответствии со спецификацией T-568 9.0005 B , а другую сторону проволокой согласно T-568 A .

---

БЛОК 110 / БЛОК 66 РАЗБИВКА



Пробивка производится парами по порядку сначала с белой полосой, затем с цветной.

• Пара 1 белый/синий — синий
• Пара 2 белый/оранжевый — оранжевый
• Пара 3 белый/зеленый — Зеленый
• Пара 4 белый/коричневый – Коричневый

Обязательно приобретите универсальный инструмент, который отрезает, зачищает и заделывает концы кабелей RJ11 и RJ45.
