ТДТН-16000/110-У1 – Тольяттинский Трансформатор

Опубликовано: 15 Сентябрь 2011

ТДТН-16000/110-У1— трансформатор трехбмоточный класса 110 кВ, который выпускает компания Тольяттинский Трансформатор. Трансформаторы с регулированием напряжения под нагрузкой (РПН) на нейтрали обмотки высокого напряжения в диапазоне 16 % 9 ступеней (± 14,24 % ± 8 ступеней) без регулирования напряжения на стороны СН с системой охлаждения вида «М», «Д», «ДЦ» предназначены для работы на электрических сетях с глухозаземленной нейтралью.

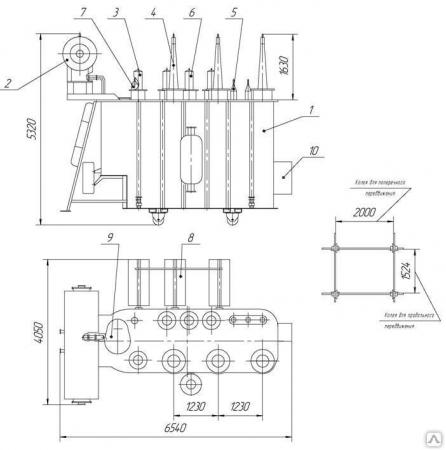

1. Бак трансформатора

6. Ввод  СН

Наименование

Масса, кг

2. Расширитель

7. Ввод ‘0′ CH

Масло, подлежащее доливке

3300

3. Ввод  «0»ВН

8. Радиатор

Транспортная с маслом

38200

4. Ввод  ВН

9. Устройство РПН

Полная масса масла

14600

5. Ввод НН

10. Шкаф

Полная масса

45100

Тип
изделия, обо-
значе-
ние норма­
тивного документа

Номин альная мощ­
ность, кВ А

Номи-
нальное напряжение обмо­ток, кВ

Схема и группа соедине­
ния обмо­
ток

Потери, кВт

Напря-
жение корот­кого замыкания, %

Ток хо­
лос­
того
хода, %

Габа-
ритные размеры, мм
длина х ширина х высота

Масса, кг, не более

ВН

СН

НН

холо ло- сто- го хода

корот­
кого замы­
кания

ВН-
СН

ВН- НН

СН-
НН

масла

полная

ТДТН-16000/110-У1, УХЛ1 СТО 15352 615-001 -2007

16000

115

38,5

6,6; 11,0

YH/YH/D- 0-11

15,8

90

10,5

17,5

6,5

0,33

6340 x 4230 x 5390

14 300

51 100
Ещё по теме:

написано в рубрике: 110 кВ
Метки: 110 кВ, 16МВА, Тольяттинский Трансформатор

Комментариев (13)

13 Responses to “ТДТН-16000/110-У1 – Тольяттинский Трансформатор”

Оставить отзыв

Трансформатор ТДН 16000/110/6 характеристики, размеры

Трехфазный двухобмоточный трансформатор с устройством РПН номинальной мощностью 16 МВА (Мега вольт-ампер)
предназначен для использования в электрических сетях
с номинальным напряжением

110 кВ.
Частота сети 50 Гц.

  • Расшифровка
  • Обозначение на схеме
  • Характеристики ТДН 16000/110/6
  • Схема замещения
  • Расчет параметров

Расшифровка

  • Т — трехфазный,

  • Д — система охлаждения дутьевая (естественная циркуляция масла и принудетельная циркуляция воздуха),

  • Н — наличие регулирования под нагрузкой,

  • 16000 — номинальная полная мощность (кВА),

  • 110/6 — классы номинального напряжения сети.

Параметры ТДН 16000/110/6
Sн, МВА Uвн, кВ Uсн, кВ Uнн, кВ ΔPx, кВт ΔPквн, кВт ΔPквс, кВт* Uкв-с, % Uкв-н, % Uкс-н, % Ix, % Sнн, МВА
16 115 — 6,6 18 85 — — 10,5 — 0,5 —

*Обычно приводится для автотрансформаторов.

Sн
Полная номинальная мощность трансформатора (автотрансформатора) в МВА;
Uвн
Номинальное напряжение обмотки высшего напряжения в кВ;
Uсн
Номинальное напряжение обмотки среднего напряжения в кВ;
Uнн
Номинальное напряжение обмотки низшего напряжения в кВ;
ΔPx
Потери мощности холостого хода в кВт;
ΔPквн
Потери мощности короткогозамыкания (высокая — низкая) в кВт;
ΔPквс
Потери мощности короткогозамыкания (высокая — средняя) в кВт;
Uкв-с
Напряжение короткого замыкания (высокая — средняя) в %;
Uкв-н
Напряжение короткого замыкания (высокая — низкая) в %;
Uкс-н
Напряжение короткого замыкания (средняя — низкая) в %;
Ix
Ток холостого хода в %;
Sнн
Полная номинальная мощность обмотки низкого напряжения.

Близкие по типу ТДН 10000/110/6

Обозначение на схеме

Характеристики ТДН 16000/110/6

  • Характеристики

Тип трансформатора ТДН
Номинальная мощность Sн, МВА 16
Количество обмоток и тип Двухобмоточный трансформатор
Напряжение сети стороны ВН Uном. сети, кВ 110
Напряжение обмотки ВН Uвн, кВ 115
Напряжение обмотки СН Uсн, кВ —
Напряжение обмотки НН Uнн, кВ 6,6
Потери холостого хода ΔPxx, кВт 18
Потери короткого замыкания ΔPкз, кВт 85
Напряжение Ukв-н, % 10,5
Ток Ixx, % 0,5

Схема замещения

Двухобмоточный трансформатор

Rт
Активное сопротивление обмоток трансформатора, Ом;
Xт
Реактивное сопротивление обмоток трансформатора, Ом;
Bт
Реактивная проводимость, См;
Gт
Активная проводимость, См;

Схема замещения с потерями мощности холостого хода.

Близкие по мощности ТДН 10000/110/6

Расчет параметров трансформатора

Активное сопротивление:

\[R_T=\frac{ΔP_{квн}·U^2_{вном}}{S^2_{ном}}=\frac{85·10^3·115^2·10^6}{16^2·10^{12}}=\left[\frac{Вт·В^2}{ВА}\right]=4. {-6}\left[См\right]\]

  • Расшифровка
  • Обозначение на схеме
  • Характеристики ТДН 16000/110/6
  • Схема замещения
  • Расчет параметров
