Светодиодной матрицы проверка: Как проверить матрицу 16х16 на работоспособность?

Содержание

Как проверить светодиодную матрицу прожектора

Подробно: ремонт светодиодного прожектора 50 w своими руками от настоящего мастера для сайта olenord. Хотя светодиодная техника в том числе прожекторы отличается повышенной надежностью, она тоже иногда выходит из строя. Ремонт светодиодных прожекторов позволяет устранить большинство неисправностей, когда нужно восстановить работоспособность устройства. Ремонтные работы актуальны не только, когда устройство светит недостаточно ярко, но также в случае, если оно полностью перестало работать.




Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Как выбрать светодиодный LED прожектор для улицы. На что обращать внимание?

  • Как выбрать светодиодную матрицу 10-100Вт.

  • Ремонт светодиодных прожекторов самостоятельно

  • Какой прожектор лучше светодиодный или галогенный

  • Как проверить светодиодный прожектор?

  • Ремонт светодиодного прожектора

  • Яркая светодиодная матрица с питанием от сети 220 вольт.

  • Как производится ремонт светодиодных прожекторов своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Вторая жизнь нерабочей светодиодной матрицы.

Как выбрать светодиодный LED прожектор для улицы.

На что обращать внимание?



Алюминстрой представит на выставке «Реклама » новые типы алюминиевых композитных панелей сентября Снижение цен на широкий спектр рекламных материалов в филиалах Алюминстрой. Алюминстрой открыл филиал в Санкт-Петербурге по продаже материалов для изготовления рекламы. Светодиодные прожектора уличные, RGB или в тонком корпусе широко применяется в наружной рекламе, такую популярность подсветка получила благодаря относительно невысокой стоимости и надежности в работе.

Городской пейзаж становится все более красочным и ярким, повсеместно эффектно используется такая подсветка для рекламных вывесок, в любое время суток. Главное положительное свойство светодиодного прожектора является долгий срок службы. По оценкам экспертов, что при условии работы 24 часа в сутки, светодиодный прожектор прослужит не менее 7 лет.

Благодаря таким показателям и другим эксплуатационным качествам, позволяет его установить в трудно доступных местах, и при этом никаких особых затрат на его обслуживание. Светодиодный прожектор это осветительная система, которая состоит из рефлекторов, внешнего радиатора, преобразователя напряжения и сверхмощные светодиоды.

Ремонт светодиодных прожекторов Несмотря на безупречные характеристики светодиодный прожектор, редко, но выходит из строя. По мнению экспертов, это может быть спровоцировано заводскими дефектами или, неправильной эксплуатацией. Теперь рассмотрим ситуацию, когда светодиодный прожектор вышел из строя и требует ремонта.

Перед тем как начать ремонт светодиодного прожектора нужно: Определить причины выхода из строя прожектора. Выход из строя драйвера и диода — это самые часто встречаемые поломки. Когда причина поломки — блок питания, то необходимо подобрать эквивалентный трансформатор не менее номинальной мощности прожектора и заменить его. Выбор запчастей для ремонта светодиодного прожектора. Многие ошибочно опрометчиво считают, что комплектующие к светодиодным прожектором универсальны, это вовсе не так.

С тем чтобы сделать ваш труд безопасным и плодотворным при ремонте Вашего светодиодного прожектора. Первое что стоит знать, что не любая матрица мощностью в 10 Вт подойдет к 10 Вт драйверу. Поэтому эксперты рекомендуют подобрать те запчасти к светодиодному прожектору, которые совпадают по току и диапазону рабочего напряжения.

Стоит отметить, что не правильно подобранные комплектующие может привести либо к быстрому выгоранию матрицы, либо к выходу из строя драйвера реже , либо к тому, что матрица попросту не загорится.

Следовательно, самым правильным решением для замены драйвера при ремонте светодиодного прожектора будет парная замена, требуется дополнительно заменить и матрицу. Причины поломки матрицы светодиодного прожектора Давайте немного разобраться в том, почему матрицы очень часто выходят из строя. С целью правильного подбора запчасти необходимо точно знать не только его модель, но и характеристики.

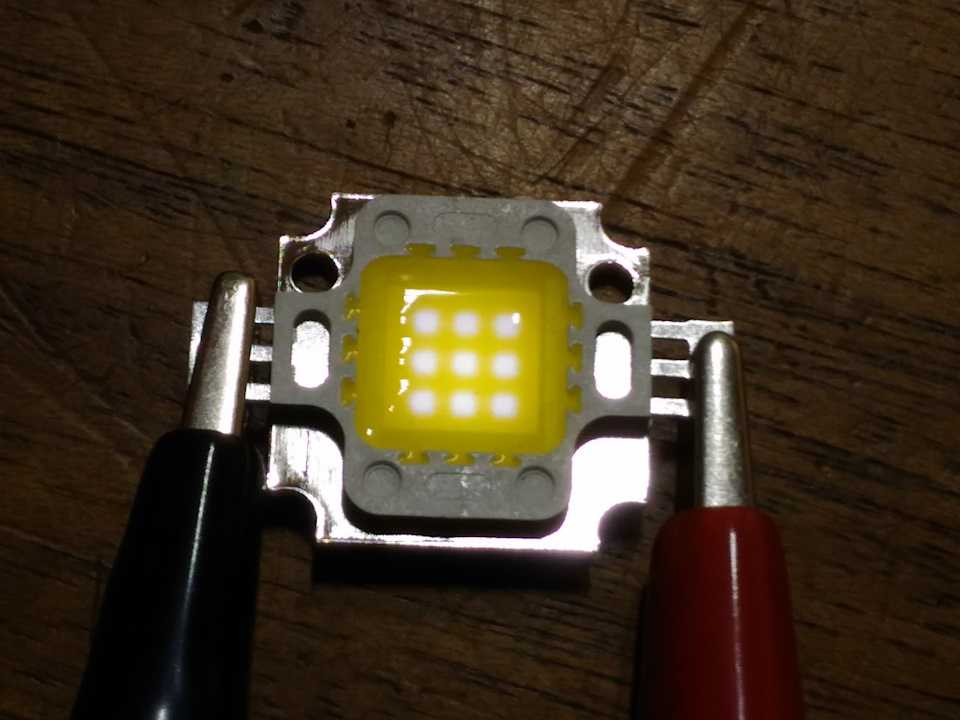

Изучите матрицу внимательно, под люминофором Вы увидите, геометрически правильно, расположенные точки. На самом деле, это и есть светодиодные чипы из которых собрана матрица.

Поскольку в обычной светодиодной матрице все кристаллы светодиоды соединены в гирлянды последовательно , а гирлянды соединены параллельно. Первое что стоит знать, что при выходе из строя одного диода в гирлянде, нерабочей становится вся гирлянда, а ток перераспределяется на рабочие, увеличивая их температуру.

Следовательно, через работающие цепочки будет проходить ток не так, как это происходит в номинальном режиме, а завышен. Выходит, что в сумме ток все так же будет составлять номинальный показатель, но для диодов ток будет превышать номинальные показания.

Поэтому вышедший из строя один светодиод матрицы приводит к разрушению всей конструкции. Пайка SMD светодиодов Независимо от того на каком профессиональном или любительском уровне Вы владеете паяльником, замена светодиодов светодиодного прожектора при его ремонте не станет для Вас проблемой.

Принцип работы состоит в следующем: Поиск сгоревшего диода Выпаивание Припаивание нового Конструкция матрицы достаточно сложна, для замены неисправного светодиода его необходимо выпаять, не повредив печатные проводники. На самом же деле этот процесс требует высокой сосредоточенности и колоссального опыта. Но имейте в виду, что в данном случае с платы донора нужно выпаять на замену светодиод без повреждений.

Если Вы решились самостоятельно проводить замену SMD светодиода, то эксперты рекомендуют с осторожностью проводить пайку чтоб не повредить их корпус паяльником. Именно поэтому какой-либо ремонт матрицы желательно проводить специализированным жалом для паяльника или на стандартное жало надеть насадку, сделанную из медной проволоки, тогда несложно справиться с такой работой.

Не забудьте, что светодиод имеют полярность и при запайке нужно правильно его установить на печатную плату. Обычно печатные проводники повторяют форму выводов на LED. Для запайки светодиода достаточно установить его на печатную плату и прогреть паяльником мощностью Вт его торцы с контактными площадками. Не используйте не рекомендованные химические жидкости для очистки светодиодов — они могут нанести вред светодиодам.

Когда промывка необходима, используйте спирт при комнатной температуре. Запрещается касаться жалом корпуса и эпоксидной резины светодиода. Не прилагать к светодиоду никаких усилий во время пайки.

Обработка и переноска плат с SMD светодиодами допускается после охлаждения светодиодов до 40 0 C или ниже. Это предотвратит повреждения светодиодов от тепловых и механических напряжений во время обработки и переноски.

Перепайка SMD светодиодов нежелательна. Если доработка крайне необходима, рекомендуется провести испытания и убедиться, что это не повредит светодиод.

Пайка оплавлением допускается один раз. После пайки плату с SMD светодиодами не укрывать, и не заворачивать: необходимо обеспечить естественное охлаждение платы и установленных на ней светодиодов. После окончания ремонта светодиодного прожектора проверьте его в работе, если он работает исправно то значит он полностью исправен и готов к работе. Появились вопросы? Задайте их менеджеру Алюминстрой. Он перезвонит в указанное вами время и ответит на вопрос, уточнит информацию и примет заказ на рекламные материалы.
