отзывы, принцип действия, обзор моделей и цены

В поисках альтернативной энергетики для отопления частного дома были придуманы солнечные тепловые коллекторы. Это эффективные устройства, обладающие высокими качественными характеристиками, способные питать не только лампочку, но и осуществлять обогрев всех помещений за счет лучей. Гелиоустановки успешно применяются в странах с суровым климатом, согласно отзывам покупателей, встроенная автоматизация помогает эффективно эксплуатировать вакуумное оборудование в разных условиях, сохраняя нужную температуру воздуха и воды.

Оглавление:

1. Принцип действия коллектора
2. Классификация
3. Характеристики популярных моделей
4. Советы по выбору гелиосистем для отопления
5. Отзывы и мнения
6. Расценки

Особенности

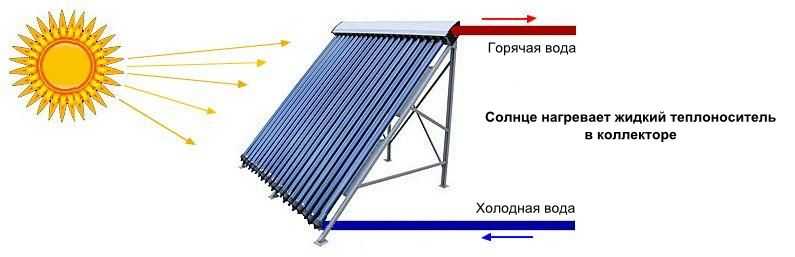

Принцип работы состоит в поглощении, накапливании и распределении энергии для потребностей владельцев частных домов. Гелиосистема оснащена собирательным устройством, контуром для теплообменника, аккумулятора, приемника и датчиков. Основной элемент изготовлен из медного сплава, изолирован полиуретаном и анодированным алюминиевым покрытием. Именно через поглотитель начинается подача тепла.

Действие происходит за счет движения жидкости через верхнюю часть оборудования. В процессе осуществляется забор энергии от наконечников из меди. Носитель нагревается в змеевике – такой замкнутый цикл идет до тех пор, пока его температура не будет превышать показатель воды в накопителе. Время работы вакуумного солнечного коллектора и качество отопления зависит от продолжительности светового дня и особенностей погоды.

Конструкция напоминает принцип термоса: у отдельных элементов прозрачная поверхность, что позволяет собирать излучение. На внутреннюю сторону деталей нанесено специальное покрытие, способствующее увеличению эффекта поглощения. Между слоями коллектора находится вакуумное пространство, за счет которого вода всегда сохраняется в жидком виде, не замерзает даже при -30°C и аккумулирует тепло в пасмурную погоду и в ночное время суток, что способствует бесперебойному отоплению.

Разновидности солнечных батарей

Классификация гелиосистем происходит по конструктивным особенностям трубок и типу теплового канала, используемого в качестве приемника:

1. Коаксиальная модель вакуумного солнечного коллектора для отопления дома представляет собой двойную колбу из стекла, в полости которой откачан воздух. На поверхность нанесено абсорбирующее покрытие, поэтому передача энергии происходит от самой трубки.

2. Перьевая конструкция является одностенной, пустота здесь расположена в пространстве теплового канала, часть которого вместе с накопителем интегрирована в колбу.

3. По способу циркуляции носителя термосифонные системы: горячая жидкость двигается в верхнюю часть прибора. Из-за разницы в плотности возникает гидростатическое давление. Если установить расширительный бак, появится самопроизвольный ход воды, скорость которой зависит от конструкции вакуумной трубки, интенсивности излучения и времени охлаждения в теплообменнике.

4. В системах с принудительной циркуляцией установлен маломощный насос, способствующий движению носителя. При этом потребляемая мощность значительно меньше получаемой энергии для обогрева частного дома.

5. Также существует различие по числу контуров. В самых простых коллекторах вода для отопления нагревается и расходуется из бака-накопителя.

6. Более сложные состоят из вакуумной трубки и элементов отбора жидкости. В устройстве находится незамерзающий и нетоксичный носитель с антикоррозийными и противопенными добавками. Такой метод надежно защищает оборудование от солей и накипи и способствует более долгой эксплуатации при отоплении.

Обзор моделей и их характеристики

На данный момент Китай держит лидерство по производству коллекторов, работающих на солнечной энергии. Согласно отзывам владельцев частных домов, отечественные изготовители также поставляют в продажу оборудование с хорошими характеристиками. Европейские устройства отличаются довольно высокой ценой, но со временем затраты на покупку и установку приборов вполне оправдываются. Наиболее известные компании выпускают следующие коллекторы:

1. Micoe.

Оборудование SZ47 и MZ58 из Китая предназначено для обеспечения горячей водой и отопления за счет всех типов энергии. Могут быть на крышах, имеющих достаточный запас прочности. Вакуумная трубка для солнечных коллекторов сделана из высококачественного боросиликатного стекла с трехслойным селективным покрытием. Манифольд, подставка и рама изготовлена из алюминиевого сплава, теплообменник – из меди, корпус обшит минеральной ватой и полиуретаном. Размер трубок составляет 60-2000 мм, количество – 10-30 штук, в зависимости от модели. Допустимо сопротивление ветра до 100 м/с, рабочее давление – 6 бар при скорости потока 3,5-8 л/м2/ч. Рекомендуется устанавливать под углом в 15-75°.

2. Анди Групп.

Коллекторы Дача и Универсал – наиболее известные приборы отечественного производителя. SCH-18 обладает высоким КПД с температурой в конденсате до 250°C. Колбы сделаны из красной меди, теплоноситель – жидкий. Отсутствие воды в вакууме обеспечивает устойчивость к промерзанию. Прочный корпус хорошо противостоит ветру. Трубопровод защищен манифольдом с полиуретаном. Резиновые противопылевые уплотнители не допускают попадания пыли и осадков.

Эффективно работают при температуре до -35°C, тип функционала – напорная система для отопления. Имеется контролер по управлению нагревателем, размер трубок – 1800 мм, объем бака – 135-300л, мощность ТЭНа – 1.5-2 кВт. Коллекторы изготовлены в соответствии с международными сертификациями, что обеспечивает их безопасность и надежность.

3. Paradigma.

Вакуумные коллекторы немецкой компании. Модели CPC Star Azzuro, Titan Plus предназначены для ГВС и систем отопления. Корпус и элементы изготовлены из нержавеющей стали и алюминия, колбы – из боросиликатного стекла. На всю поверхность внутренней части нанесено селективное абсорбирующее покрытие. Параболический зеркальный концентратор собирает лучи по всей площади накопителя. Трубопровод изолирован минеральной ватой с алюминиевым ламинированием. Коллекторы быстро монтируются и могут подключаться к уже существующему оборудованию для обогрева частного дома.  При интенсивности излучения в 400 Вт/м2 и температуре воздуха -10°C устройства обслуживают помещения с производительностью на 40 % больше, чем аналогичные приборы других типов.

4. Shentai.

Марки SCM 58 и STH 200 – наиболее востребованные вакуумные модели солнечных коллекторов совместного производства Китая и Нидерландов. В данных коллекторах для отопления используется принцип пассивной и активной циркуляции носителя. Трубки оснащены стальными гильзами для предотвращения коррозии. Каждая колба может функционировать в индивидуальном режиме, не останавливая гелиосистему для обогрева даже в случае неисправности. Жидкость интегрирована в трубки, присутствует эффект замыкания, исключающий потери тепла. Коллектор может работать под напором водопровода. Дневная производительность – 100-150 л при давлении в 12 атмосфер.

5. Viessman.

Немецкая компания, выпускающая Vitosol T-200, 300. Абсорбер встроен в стеклянную вакуумированную трубку. Благодаря надежной герметизации, обеспечивается длительное сохранение тепла. Тонкая пленка бария, напыленная на внутренней стороне колб, способствует максимальному аккумулированию энергии. Оборудование хорошо показывает себя в режиме стагнации, при длительных периодах без отбора излучения. Сухое подключение коммуникаций и встроенная автоматика повышают надежность работы коллектора для отопления. Для максимального накопления рекомендуется развернуть трубки в сторону солнца под углом.

Критерии выбора коллектора

Если в планы входит купить вакуумный коллектор для отопления, стоит обратить внимание на ряд нюансов, которые помогут определиться с моделью:

1. Для плоской крыши подходит трубчатая гелиосистема. При большой парусности она будет держаться прочно и устойчиво.

2. Изучая технические характеристики, нужно учесть количество трубок, их тип, размеры, площадь оборудования.

3. Также важно знать объем жидкости, габариты прибора, поверхность абсорбера, качество стекла колб и толщину изолятора.

4. Для расчета реальной производительности необходимо выяснить площадь отопления, количество теплопотерь, особенности климата, потребление горячей воды в сутки.

5. При приобретении коллектора также нужно учитывать дополнительные расходы на установку комплектующих: бака, аккумулятора и обменника.

Мнения пользователей

Несмотря на довольно высокую стоимость, гелиоустановки получили большую заинтересованность, о чем свидетельствуют отзывы владельцев, которые воспользовались подобными системами отопления:

«В целях экономии пришлось обратить внимание на солнечные коллекторы для применения в частном пансионате. В сезон расход горячей воды довольно большой, понадобилось выбирать альтернативный способ подачи ГВС и обогрева. Китайский производитель Shentai предлагает купить технику по приемлемой цене, поэтому я остановился на их продукции, тем более, что отзывы, в основном, положительные. Согласно расчетам, мне рекомендовали необходимую мощность, доставили и монтировали все оборудование быстро. По сравнению с затратами на бойлер в каждом номере экономия получилась колоссальная. Недостатков и проблем в работе не наблюдалось».

Евгений Гончар, Краснодар.

«Сейчас все люди стараются перейти на более выгодный источник отопления. Доверившись отзывам, мы также заказали коллектор фирмы Paradigma для своего коттеджа. Сначала использовали, как запасной вариант, через год убедились в эффективности и полностью перешли на обеспечение дома гелиосистемой. Переживали, что трубки могут повредиться от непогоды или ветра, но они прочные, не боятся даже урагана. Благодаря системе накопления можно не волноваться по поводу прекращения работы. Недостатков не нашли, мы довольны своим выбором, хоть и цена немаленькая».

Ангелина, Москва.

«Поставили коллектор от компании Анди Групп марки SCH-18, так как отзывы о фирме хорошие. Я не очень разбираюсь в технических особенностях, выбирал устройство муж. Но мне нравится, что оно проработало всего сезон, а экономия уже ощущается. Правда, в этом году было много солнца, поэтому накопление энергии практически не прерывалось. Единственный недостаток – не всегда хватает мощности, отопление функционирует хорошо, а с расходом горячей воды приходится быть сдержаннее, так как семья большая. Посмотрим, как коллектор покажет себя в дальнейшем».

Марина, Ростов-на-Дону.

«Я работаю в частном детском саду. Владелец два года назад установил на крыше гелиосистему Micoe. Постоянно требуется расход горячей воды и в помещениях должна быть оптимальная температура, а это приличные затраты. С новым оборудованием получается полностью обслуживать отопление, подавать горячую воду без перебоя, еще и нагревать бассейн. Даже ночью все системы функционируют отлично. Так как недостатков я не увидела, думаю купить такой же прибор для своего дома, тем более, что цена приемлемая. Только нужно почитать обзоры, чтобы выбрать подходящую модель».

Дарья, Екатеринбург.

Стоимость

У всех компаний существует свой диапазон цен на солнечные коллекторы вакуумного типа. При закладке бюджета на гелиосистему для отопления важно произвести предварительные расчеты и определиться с подходящим вариантом. Приблизительная стоимость указана в таблице:

Компания, производитель, модель	Площадь поглощения, м2	Количество трубок	Габариты, мм	Вес, кг	Цена, рубли
Micoe, Китай SZ47 MZ58	1-3 1,5-4	10-30 10-30	1700×1000/2300×150 2200×1000/2700×155	30-75 40-115	20 000-40 000 25 000-50 000
Анди Групп, Россия Дача XF-II Универсал CP-II SCH-18	0,55-0,8 2-5   2,3	10-200 15-35   18	2350х1000/2050/160 2350х1300/3200/160   2020х1640х155	50-100 65-170   55	20 000-50 000 60 000-120 000   30 000-35 000
Paradigma, Германия CPC Star Azzuro Titan Plus	2,9-5   3-6	14-45   20-50	1060х1060/2050х120   1100х1200/2200х140	39-72   50-120	120 000-150 000   140 000 -170 000
Shentai, Китай, Нидерланды SCM 58 STH 200	1,5-2 2-4	10-40 15-45	2300х1000/2200х150 2300х2000/2200х120	40-80 50-120	30 000-50 000 60 000- 80 000
Viessman, Германия Vitosol 200-T Vitosol 300-T	2,7-3 3-3,7	20-40 20-40	1500х2050/3000х150 1500х2050/3000х150	60-70 60-80	225 000- 300 000 350 000 -420 000

Отопление дома солнечным коллектором завоевывает все большую популярность, благодаря универсальности и эффективности. Изготовители разрабатывают новые технологии для улучшения характеристик, надежности и безопасности использования. Владельцы, которые установили системы на дома, уже успели оценить их качество, экономию и высокую производительность.

Дата: 1 июня 2016

Эти солнечные вакуумные трубки на крыше, которые производят как электричество, так и тепло, ориентированы на США.

Солнечные вакуумные трубки на крышах британского разработчика Naked Energy, которые производят как электричество, так и тепло, скоро будут продаваться в Соединенных Штатах.

Пеория, штат Иллинойс, ELM Companies, американский специалист по хранению энергии и микросетям, финансирует Naked Energy вместе с банковским гигантом Barclays и американской венчурной фирмой Big Sky Partners.

ELM Solar, новое подразделение ELM Companies, будет распространять солнечные тепловые и фотоэлектрические продукты Naked Energy, которые называются Virtu (произносится как «добродетель»). ELM Solar также будет распространять продукты Virtu через крупную дилерскую сеть и партнерские отношения компаний ELM в Соединенных Штатах.

ELM также объявила после того, как пару недель назад Сенат США принял законопроект администрации Байдена о климате, Закон о снижении инфляции, что он построит завод в Техасе для сборки линейки продуктов Naked Energy Virtu внутри страны. Закон о снижении инфляции подстегнул гонку в Соединенных Штатах по производству возобновляемых источников энергии внутри страны.

Солнечные вакуумные трубки Naked Energy на крыше

Солнечные вакуумные трубки состоят из двух слоев стекла с вакуумом между ними, что-то вроде термоса. Naked Energy утверждает, что ее продукты Virtu в три-четыре раза эффективнее традиционных фотоэлектрических панелей, а ELM в своем новостном сообщении называет Naked Energy разработчиком «солнечной технологии с самой высокой в ​​мире плотностью энергии».

Naked Energy заявляет, что вакуумная трубка ее продуктов Virtu сводит к минимуму тепловые потери в атмосферу, что обеспечивает высокую эффективность даже в холодную погоду. Поглотительные пластины в трубах наклонены под оптимальным углом, что позволяет использовать их на плоских или скатных крышах, а также на вертикальных фасадах.

Продукты Virtu являются полностью модульными, поэтому их установка не требует больших затрат. Они также имеют низкопрофильную конструкцию, уменьшающую сдвиг ветра. Naked Energy заявляет, что ее продукты Virtu лучше всего подходят для зданий с высокой потребностью в тепле, таких как многоквартирные жилые дома, производственные предприятия и отели.

Продукт VirtuHOT нагревает только воду до 90°C (194F) за счет солнечной энергии. Но продукт VirtuPVT сочетает в себе солнечные фотоэлектрические и солнечные тепловые технологии для выработки электроэнергии и тепла из одного солнечного коллектора. Конечно, трубы VirtuPVT требуют меньше места, чем если бы использовались отдельные тепловые и фотоэлектрические системы.

Это видео демонстрирует, как работает VirtuPVT:

Ли С. Грейвс, председатель и основатель ELM, сказал:

Мы наблюдаем значительный рост интереса к решениям в области возобновляемых источников энергии в Соединенных Штатах. Перед лицом роста цен на энергию мы рады работать с Naked Energy, чтобы предоставить стране возобновляемые альтернативы.

Когда мы познакомились с Naked Energy и ассортиментом продукции Virtu, нам не составило труда работать с ними.

Electrek’s Take

Продукция Naked Energy Virtu универсальна и эффективна, а VirtuPVT привлекает особое внимание. Что вам не нравится в том, что тепло и электричество идут из одной трубы?

Солнечные вакуумные лампы всегда были более эффективными, чем солнечные батареи, но они были и более дорогими. Но затраты на производство солнечной энергии и новые производственные инновации снизили стоимость солнечных вакуумных трубок. В спецификациях Naked Energy не указана их стоимость, и я подозреваю, что они все еще слишком дороги для отдельных домохозяйств. Но они могут изменить правила игры для более крупных объектов, таких как отели и больницы, и, возможно, в будущем, с дальнейшими инновациями и снижением цен, они станут выбором по умолчанию для домашних солнечных батарей.

Подробнее: Вот как закон США о климате снизит счета за электроэнергию домохозяйствам

---

UnderstandSolar — это бесплатная служба, которая связывает вас с лучшими установщиками солнечных батарей в вашем регионе для получения персонализированных оценок солнечной энергии. Tesla теперь предлагает сопоставление цен, поэтому важно делать покупки по лучшим ценам. Нажмите здесь, чтобы узнать больше и получить цитаты. — *объявление .

FTC: Мы используем автоматические партнерские ссылки, приносящие доход. Еще.

Будьте в курсе последних новостей, подписавшись на Electrek в Google Новостях.

Вы читаете Electrek — экспертов, которые день за днем ​​сообщают новости о Tesla, электромобилях и экологически чистой энергии. Обязательно заходите на нашу домашнюю страницу, чтобы быть в курсе всех последних новостей, и подписывайтесь на Electrek в Twitter, Facebook и LinkedIn, чтобы оставаться в курсе событий. Не знаете, с чего начать? Посетите наш канал YouTube, чтобы быть в курсе последних обзоров.

Почему солнечные коллекторы с вакуумными трубками являются самыми эффективными в Канаде? — Hydro Solar Innovative Energy

Отопление помещений и нагрев горячей воды для бытовых нужд составляют от 66 до 75% счетов за коммунальные услуги для типичного канадского дома. За исключением района Ванкувера, большинство канадских домов и предприятий непригодны для жизни без надлежащего отопления помещений. Поиск надежного, эффективного (почему бы и не бесплатного) и доступного способа обогрева зданий становится необходимостью в связи с изменением климата, повышением цен на традиционную энергию и ужесточением строительных норм и правил.

Пандемия Covid-19 выявила риски, связанные с глобализацией и глобальной связью. Скорость, с которой вирус распространился по Канаде и США, нарушила поток товаров и услуг между странами. Этот сбой в глобальной цепочке поставок повлиял на жизнь каждого человека в Северной Америке и создал движение за самодостаточность и независимость от любых будущих сбоев в глобальной цепочке поставок. Канадский строительный кодекс потребует, чтобы после 2025 года каждый новый дом в Канаде был готов к использованию Net Zero. К 2030 году каждый новый дом в Канаде должен быть нулевым.

Это означает, что в ближайшем будущем каждое домохозяйство должно быть готово производить (частично или полностью) собственную энергию (солнечную, ветровую, геотермальную и т. д.) и продукты питания (овощи, фрукты и т. д.). …) локально, чтобы выжить в эпоху до Covid-19.

Фотогальванические (PV) солнечные панели Технология отлично подходит для обеспечения бесплатного электричества для штепсельных нагрузок, освещения, а также электричества для холодильников и других приборов. Однако использование фотоэлектрических панелей в Канаде имеет более низкую годовую энергоэффективность по сравнению с другими солнечными технологиями (такими как солнечные коллекторы с вакуумными трубками). В большинстве канадских установок фотоэлектрические панели устанавливаются под углом наклона 30 градусов от горизонтали. Это оставляет их покрытыми снегом почти 4 месяца в году, что ограничивает их годовую энергоэффективность примерно на уровне 15-17%.

По сравнению с фотоэлектрическими панелями, солнечные коллекторы с вакуумными трубками имеют годовую эффективность в 2-3 раза выше, чем фотоэлектрические панели, и требуют в 2-3 раза меньше места на крыше. Также вакуумные коллекторы имеют пустое пространство между трубками и устанавливаются под более крутым углом наклона (от 45 до 70 градусов). Это снижает вероятность скопления на них снега, что увеличивает их теплоотдачу зимой (когда больше всего требуется тепло).

Солнечное воздушное отопление также является многообещающей технологией. В жилых и легких коммерческих помещениях, где отопление помещений является принудительным воздухом, горячий воздух требуется только зимой, что делает панели солнечного нагрева воздуха бесполезными в летнее время. По сравнению с солнечным водяным отоплением потребность в горячей воде составляет 12 месяцев в году и 24 часа в сутки. Зимой горячая вода требуется для нагрева горячей воды для бытовых нужд и / или отопления помещений, а летом для нагрева бассейна / спа, а также для нагрева горячей воды для бытовых нужд (есть и другие преимущества использования водяного отопления по сравнению с принудительным воздушным отоплением, в этом блоге они подробно описаны) все)

Благодаря исключению неиспользованного тепла, вырабатываемого солнечными панелями для нагрева воздуха, солнечные коллекторы с вакуумными трубками станут наиболее многообещающим способом получения водяного тепла для нашего канадского климата.

Загрузить еще

Измерение тепловой эффективности солнечного коллектора — сложная и дорогостоящая задача. Вот почему корпорация Solar Rating and Certification Corporation (SRCC) и Канадская ассоциация стандартов (CSA-F378) аккредитовали различные лаборатории в США и Канаде для предоставления более точных, последовательных и стандартизированных значений эффективности.

Термическую эффективность коллектора и выход тепловой энергии определяют следующие факторы:

Ti : Температура жидкости на входе в коллектор в ⁰F или ⁰C.

Ta : Температура окружающего воздуха по сухому термометру в ⁰F или ⁰C.

I или G: Уровень инсоляции, выраженный в Вт/м² или БТЕ/ч·фут².

Тип коллектора: плоская пластина (глазурованная и неглазурованная), вакуумные трубки и т. д.

Тепловой КПД коллекторов (который представляет собой не более чем отношение выработки тепловой энергии к солнечной инсоляции) затем вычерчивается как функция (Ti — Ta)/I (или G)

Тепловые характеристики солнечного коллектора снижаются, когда Ti (температура жидкости на входе) выше и/или Ta ​​(температура окружающей среды) ниже.
Тепловые характеристики солнечного коллектора
увеличиваются, когда Ti (температура жидкости на входе) ниже и/или Ta ​​(температура окружающей среды) выше.

Таким образом, в более жарком климате, где (Ti-Ta) низкое значение, лучше всего работают коллекторы с более крутыми кривыми производительности, а в более холодном климате (например, в Канаде и на севере США) лучше всего работают коллекторы. один с более плоской кривой производительности.

Синяя линия указывает на характеристики неглазурованной солнечной панели. Они имеют самую крутую кривую (наивысшее значение точки пересечения Y), что означает, что они очень хорошо работают при низкой температуре поступающей жидкости и высокой температуре окружающего воздуха (теплый воздух). Крутой наклон показывает, что снижение температуры воздуха (или повышение температуры поступающей жидкости) сильно сказывается на производительности. Этот тип солнечного коллектора отлично подходит для обогрева бассейнов летом, потому что температура в бассейне обычно довольно близка к дневной температуре воздуха летом, когда происходит использование бассейна (Ti-Ta минимальная, а эффективность максимальная).

Красная линия отражает характеристики плоской стеклянной панели солнечных батарей. Они предлагают несколько более низкие значения пересечения Y, потому что стеклянное покрытие отражает некоторое количество света, но кривая эффективности более пологая, чем у неглазурованных панелей, потому что стеклянные панели имеют изоляцию внутри и улавливают тепло поглотителя внутри коробки коллектора. в результате панель теряет меньше тепла, когда наружный воздух холоднее.

Зеленые линии представляют характеристики вакуумной трубки. Эти коллекторы имеют более низкие значения пересечения Y, а их наклон даже более пологий, чем у остекленных панелей. В солнечные жаркие дни они не работают так же хорошо, как плоские панели, но отличная вакуумная изоляция делает их более эффективными, чем плоские панели, когда на улице очень холодно или солнце слабое (низкие значения инсоляции). Этот более пологий наклон также означает, что вакуумные трубы больше подходят для проектов, требующих высоких температур жидкости в более холодном климате, таких как нагрев помещений и технологической воды.

Получать бесплатную горячую воду от солнечных панелей — это весело, но чтобы окупить вложения (стоимость панелей, накопительного бака, трубопроводов, управления и т. д.), вам необходимо использовать вырабатываемое тепло. Жить в Канаде или северной части США и иметь много горячей воды в июле и августе, превышающее потребность в горячей воде для бытовых нужд, — это просто растрата. Годовая эффективность вашей установки и экономия, потому что потерянное тепло не компенсирует ни одного киловатт-часа из вашего счета за коммунальные услуги.

Пересечение зеленой и красной линий производительности на рис. 2 находится в точке (Ti-Ta)/G=0,4. Предположим, что мы находимся в Монреале (Квебек), где:

Температура наружного воздуха составляет -30⁰ C, и наши солнечные панели используются для обогрева помещений, где нагревательный контур нагревается от 104 ⁰F (Ti=104 ⁰F=40⁰C) до 120 ⁰F. В полусолнечный полупасмурный день с G=500 Вт/м². = 158 Btu/hr.ft² (Ti-Ta)/G= (104+20)/158=0,78 пути справа от точки пересечения. Это дает нам тепловой КПД 0,35 или 35% для вакуумных трубчатых коллекторов по сравнению с КПД 0,1 или 10% для плоских застекленных коллекторов.

Температура наружного воздуха составляет 0⁰C, а наши солнечные панели используются для обогрева помещений, где нагревательный контур нагревается от 104 ⁰F (Ti=104 ⁰F=40⁰C) до 120 ⁰F. В полусолнечный полупасмурный день с G=500 Вт/м². = 158 Btu/hr.ft² (Ti-Ta)/G= (104-32)/158=0,45 пути справа от точки пересечения. Это дает нам тепловой КПД 0,4 или 40% для обоих типов коллекторов.

При температуре наружного воздуха выше 0⁰ C плоские солнечные коллекторы более эффективны, но потребность в отоплении намного ниже, чем в экстремальных зимних условиях. Более высокая тепловая эффективность в середине зимнего сезона вырабатывает больше энергии, чем необходимо, что увеличивает объем потерянной энергии.
В городе Монреаль у нас есть 121 110 часов отопления при температуре наружного воздуха ниже 0⁰ C (когда потребность в отоплении от высокой до средней) и 54 385 часов отопления при температуре наружного воздуха выше 0 ⁰ C (при потребности в отоплении от умеренной до низкой).
