Соединение проводов сип в пролете: Соединение СИП проводов соединительными зажимами MJPT и MJPB

Содержание

Соединение проводов СИП между собой

В настоящее время частное строительство находится на стадии активного развития. Многие жители нашей страны все чаще предпочитают выполнять строительные и сопутствующие работы самостоятельно, в том числе и проводить электросеть с последующим ее подключением. В связи с этим вопрос о том, как соединить два СИП провода, является актуальным.

СИП – это самонесущий силовой изолированный провод, который часто применяется для монтажа воздушных электрических сетей. В отличие от аналогичных проводов, такой кабель обладает рядом преимуществ:

безопасность монтажа. СИП имеет уникальную конструкцию и многослойную защиту, благодаря которой достигается абсолютная безопасность при монтаже. Но если вы не имеете специального образования и ряда навыков, то самостоятельный монтаж должен осуществляться со строгим соблюдением технических требований

надежность. Напряжение передается по кабелю в любых погодных условиях, даже неблагоприятных

вариативность. Все типы СИП различаются не только размером сечения, но и количеством жил, а также способом их изоляции

устойчивость к воздействию внешних факторов. Провода изготовлены из специальных материалов, устойчивых к влиянию атмосферных явлений. Даже при очень низкой температуре воздуха они остаются гибкими и мягкими

Другие исполнители на Юду

Семен

Рейтинг: 5

Валерий

Рейтинг: 4,9

Александр

Рейтинг: 5

Антон

Рейтинг: 5

Михаил

Рейтинг: 5

Найти мастера

Различные виды СИП могут отличаться размером сечения. Чтобы правильно соединить два провода между собой, необходимо знать их основные характеристики.

Виды СИП проводов

Огромным плюсом использования проводов данного типа является возможность соединения между собой двух и более кабелей различного сечения. Однако специалисты не рекомендуют соединять провода кардинально различных диаметров. Хороший контакт возможен только при соединении двух и более проводов либо одинакового, либо соседнего сечения. Различают СИП провода следующих видов:

СИП-1 – провода данного типа отличаются тем, что в них все медные жилы, кроме нулевой, изолированы специальным материалом

СИП-2 – в этих проводах также изолированы все жилы, кроме нулевой. Отличие заключается в способе изоляции – здесь используется материал со специальными молекулярными поперечными сечениями

СИП-3 – рекомендуется для монтажа электросети в частных домах. Отличительная особенность заключается в конструкции провода – здесь всего одна жила из алюминия, которая изолирована материалом со светостабилизированными частицами. При его покупке специалист рекомендуют спрашивать у продавца сертификат качества

СИП-4 – характеризуется отсутствием нулевой жилы. Все жилы тщательно изолированы специальным материалом, благодаря чему достигается абсолютная герметичность

СИП-5 – провода такого типа используются в основном для прокладки электрических сетей на производствах, в городах или между населенными пунктами. Отличительная особенность – каждая жила помещается в специальную коробочку. Самостоятельно соединить провода данного типа практически невозможно

Если вам необходимо соединить два СИП провода между собой, причем вы стремитесь сделать надежный и безопасный во всех отношениях контакт – перед тем, как приступить к действию, проконсультируйтесь со специалистами. Далеко не все провода можно соединять между собой. К примеру, толстый провод с сечением 4 мм очень сложно правильно соединить с кабелем, который имеет сечение 1,5 мм. Здесь необходимо соблюдать определенную последовательность, а любое отступление от технических рекомендаций может привести к проблемам в дальнейшей эксплуатации электросети.

Способы соединения СИП кабеля

Существует несколько способов соединения двух СИП кабелей разного или одинакового сечения. Самый простой из них – скручивание с последующей спайкой. Чтобы соединить провода между собой, выполните следующие действия:

зачистите медные жилы обоих проводов (достаточно будет двух-трех см)

приложите их друг к другу и тщательно скрутите. Обратите внимание, что расстояние между жилами должно быть минимальным. При образовании больших зазоров контакт будет не достаточно качественным

при помощи специального аппарата осуществите сварку и спайку двух концов

тщательно изолируйте место соединения

В качестве изоляции можно использовать специальную клейкую ленту или колпачки, которые предназначены специально для этой цели.

Соединить два СИП кабеля между собой можно также с помощью простых болтов. Стоит отметить, что созданное таким способом соединение, по мнению профессиональных электриков, является самым качественным, надежным и долговечным. Процесс соединения отличается простотой – соединить два провода можно самостоятельно в короткие сроки. Для этого необходимо выполнить ряд процедур:

зачистить жилы обоих проводов. В данном случае длина зачищаемого участка зависит от объема болта

зачищенную жилу загнуть в форме петли

петлю надеть на болт

сверху расположить промежуточную шайбу

Далее на шайбу надевается гайка, которую необходимо тщательно затянуть, а затем проверить прочность соединения.

Есть и другие способы соединения двух СИП проводов, но все они требуют наличия определенных навыков и специальных инструментов, поэтому используют их крайне редко, тем более для прокладки частной электросети.

Как работает YouDo?

Опишите

свою задачу и условия. Это бесплатно и займёт 3–4 минуты

Получите отклики

с ценами от исполнителей. Обычно они приходят в течение 30 минут

Выберите

подходящего исполнителя и обсудите сроки выполнения

Похожее задание

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого. Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Создать такое же задание

Оставьте свою реакцию, если было полезно

Скачайте приложение и пользуйтесь YouDo где угодно

Наведите камеру телефона на QR-код, чтобы скачать приложение

Вы здесь:

Главная

Мастера по ремонту

org/ListItem»>
Статьи

Электрика
- Ремонт квартир
- Обои
- Штукатурка
- Сантехнические работы
- Дизайн интерьеров

СОЕДИНЕНИЕ ПРОВОДОВ СИП ОСУЩЕСТВЛЯЕТСЯ С ПОМОЩЬЮ СПЕЦИАЛЬНЫХ СОЕДИНИТЕЛЬНЫХ ЗАЖИМОВ

Главная >
Новости >
СОЕДИНЕНИЕ ПРОВОДОВ СИП ОСУЩЕСТВЛЯЕТСЯ С ПОМОЩЬЮ СПЕЦИАЛЬНЫХ СОЕДИНИТЕЛЬНЫХ ЗАЖИМОВ

СОЕДИНЕНИЕ ПРОВОДОВ СИП ОСУЩЕСТВЛЯЕТСЯ С ПОМОЩЬЮ СПЕЦИАЛЬНЫХ СОЕДИНИТЕЛЬНЫХ ЗАЖИМОВ

Существует два типа соединительных зажимов для СИП, принципиально отличающиеся по способу осуществления электрического контакта: Изолированные алюминиевые гильзы (фото 1) типа MJPT… Для соединения многопроволочных фазных изолированных проводов СИП до 1кВ сечением от 16 мм² до 150 мм², и типа MJPT …N (фото 2) для соединения несущей нейтрали сечением от 35 мм² до 95 мм². Для установки требуется снятие изоляции на конце проводов и соединение происходит способом прессовки прессом с матрицами Е140 или Е173 либо Е215.

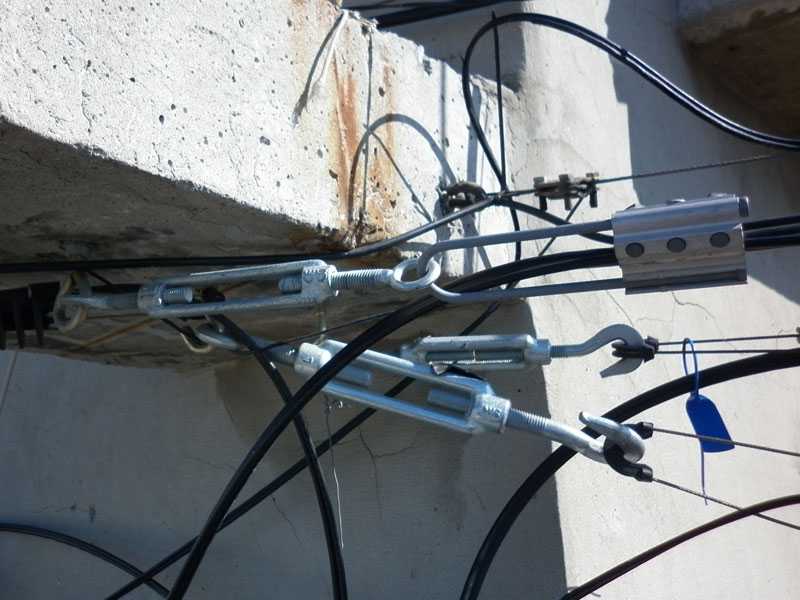

Купить или заказать Внимание «РАБОТА ПОД НАПРЯЖЕНИЕМ»Специальные соединительные зажимы для СИПЗажим ЗА-5-самый прочный зажим для анкерного крепления СИПИнновационное решение 2014 года!Гарантийные обязательства в Саратове. СИП арматура, ролики монтажные, раскаточные, ручные лебедки, траверсы, металлокострукции, вертлюги, чулки, зажимы монтажные, анкерные, подвесные, системы умный дом, металлоконструкции фото 1. Фазные гильзы MJPT Внимание «РАБОТА ПОД НАПРЯЖЕНИЕМ»Специальные соединительные зажимы для СИПЗажим ЗА-5-самый прочный зажим для анкерного крепления СИПИнновационное решение 2014 года!Гарантийные обязательства Сектор Энерго Внимание «РАБОТА ПОД НАПРЯЖЕНИЕМ»Специальные соединительные зажимы для СИПЗажим ЗА-5-самый прочный зажим для анкерного крепления СИПИнновационное решение 2014 года!Гарантийные обязательства в Саратове. Сектор Энерго. Купить или заказать Внимание «РАБОТА ПОД НАПРЯЖЕНИЕМ»Специальные соединительные зажимы для СИПЗажим ЗА-5-самый прочный зажим для анкерного крепления СИПИнновационное решение 2014 года!Гарантийные обязательства в Саратове. СИП арматура, ролики монтажные, раскаточные, ручные лебедки, траверсы, металлокострукции, вертлюги, чулки, зажимы монтажные, анкерные, подвесные, системы умный дом, металлоконструкции фото 2. Гильзы для несущей нейтрали MJPT….N Внимание «РАБОТА ПОД НАПРЯЖЕНИЕМ»Специальные соединительные зажимы для СИПЗажим ЗА-5-самый прочный зажим для анкерного крепления СИПИнновационное решение 2014 года!Гарантийные обязательства Сектор Энерго Прокалывающие зажимы для проводов СИП и зажимы для соединения СИП с неизолированными проводами. Прокалывающие зажимы по конструктивному исполнении классифицируют как герметичные и влагозащищенные. Герметичные прокалывающие изоляцию СИП зажимы для присоединения к магистрали ВЛИ линейных ответвлений (участок линии, имеющий более двух пролетов) или ответвлений к вводу (участок от опоры магистрали или линейного ответвления до зажима ввода) типа PC 25, PC 95, PC 95-10, PC 4-150, PC 35 -150, NF 2,5-150, NF 25-150. (фото 3) Соединение проводов при помощи герметичные зажимов типа PC 25, PC 95, PC 95-10, PC 4-150, PC 35 -150, NF 2,5-150, NF 25-150 осуществляется путем закручивания болта со срывной головкой до момента срыва этой головки. Для этого рекомендуется применять специальные ключи типа HOZ-13 либо воротки типа HL с насадками типа HN10, HN13. Эти диэлектрические инструменты позволяют безопасно выполнить монтаж прокалывающих зажимов и на действующей воздушной линии, без её отключения.

Внимание «РАБОТА ПОД НАПРЯЖЕНИЕМ»Специальные соединительные зажимы для СИПЗажим ЗА-5-самый прочный зажим для анкерного крепления СИПИнновационное решение 2014 года!Гарантийные обязательства в Саратове. Сектор Энерго. Купить или заказать Внимание «РАБОТА ПОД НАПРЯЖЕНИЕМ»Специальные соединительные зажимы для СИПЗажим ЗА-5-самый прочный зажим для анкерного крепления СИПИнновационное решение 2014 года!Гарантийные обязательства в Саратове. СИП арматура, ролики монтажные, раскаточные, ручные лебедки, траверсы, металлокострукции, вертлюги, чулки, зажимы монтажные, анкерные, подвесные, системы умный дом, металлоконструкции Внимание «РАБОТА ПОД НАПРЯЖЕНИЕМ»Специальные соединительные зажимы для СИПЗажим ЗА-5-самый прочный зажим для анкерного крепления СИПИнновационное решение 2014 года!Гарантийные обязательства Сектор Энерго Влагозащищенные ответвительные прокалывающие изоляцию СИП зажимы для присоединения к магистрали ВЛИ линейных ответвлений (участок линии, имеющий более двух пролетов) или ответвлений к вводу (участок от опоры магистрали или линейного ответвления до зажима ввода) типа Z106, Z1061, Z206, Z2061. Соединение проводов при помощи герметичных зажимов типа Z106, Z1061, Z206, Z2061 осуществляется путем закручивания болта с внутренним шестигранником до момента 22 Нм (установленного производителем для данного зажима). Для этого рекомендуется применять специальный динамометрический ключ типа HD с насадкой типа HNI-6 и ключ НС для удерживания корпуса зажима.

Зажим ЗА-5-самый прочный зажим для анкерного крепления СИПИнновационное решение 2014 года!Гарантийные обязательства Сектор Энерго Диэлектрические инструменты позволяют безопасно выполнить монтаж прокалывающих зажимов и на действующей воздушной линии, без её отключения. Подробное описание и технические характеристики ручных диэлектрических инструментов для работы под напряжением в электроустановках до 1000В представлены в разделе «Все для работ под напряжением» на сайте компании производителя www. hubix.ru, а также в разделе Каталоги продукции на сайте www.sectorenergo.ru). Для правильного выбора необходимого зажима рекомендуется пользоваться таблицей выбора соединительных прокалывающих зажимов для СИП.

Прокладка проводов в SIP — заботы домовладельца

Когда вы строите дом с традиционным каркасом, вы не задумываетесь о предварительном планировании электрической системы. Конечно, вы можете говорить о достаточном количестве розеток на кухне или о том, что в вашей комнате для хобби достаточно мощности для различных источников света и оборудования. Однако, как правило, это не проблема при строительстве стандартного дома 2×4. Прокладка проводов в SIP-панелях требует немного больше предварительного планирования.

Люди, которые строят дома с деревянным каркасом из SIP, должны быть немного более активными, чем люди, строящие дома из бревен. Причиной для беспокойства являются закрытые панели, используемые для создания внешних стен их дома. Эти структурные изолированные панели более известны как SIP. Эти жесткие панели с твердым сердечником являются основным материалом, используемым для наружных стен вашего дома. Они обладают отличными изоляционными свойствами и предварительно изготавливаются перед доставкой на строительную площадку. Они готовы к установке и установке по прибытии, поэтому любая нестандартная работа выполняется на предприятии производителя.

Как провести провод через стену SIP?

Поскольку SIP представляют собой твердую изоляционную пену, окруженную жесткими панелями, это не так просто, как взять Sawzall и прорезать отверстие в гипсокартоне. Вы должны отметить на своем электрическом плане расположение всех розеток, осветительных розеток и выключателей, соединений проводки, телефонной розетки, розеток кабельного телевидения и компьютерных цепей.

Производитель ваших SIP-панелей будет использовать эту информацию для размещения кабелепроводов и расположения электрических коробок на стеновых панелях вашего дома. Горизонтальные каналы обычно размещаются на стандартной высоте выключателей и розеток.

В зависимости от конструкции производителя вертикальные канавки могут проходить через тело панелей или располагаться вблизи края панели. Эти горизонтальные и вертикальные кабелепроводы позволяют электрику прокладывать провода по периметру конструкции и прокладывать проводку с одного этажа на другой.

Если у вас есть особые потребности, вы должны обсудить свой план со своим подрядчиком или поговорить напрямую с представителем SIP, чтобы убедиться, что ваши идеи физически возможны и будут надлежащим образом реализованы во время строительства ваших SIP.

Поскольку все панели предварительно изготавливаются до того, как они будут доставлены на вашу рабочую площадку, рекомендуется не усложнять внешние стены. Ограничьте свою проводку в стенах SIP переключателями, освещением и розетками и спланируйте минимальные требования кода.

Попробуйте разместить свои каналы на других уровнях дома через обычные внутренние стены и полы. Возможно, вы захотите рассмотреть стену с обычным каркасом, на которой расположен электрический щит. Там много проводов, и это может быть более практичным решением для этой конкретной области. Поговорите со своим подрядчиком о том, какой метод наиболее эффективен для этой области вашего дома.

Как каналы влияют на изолирующий фактор SIP?

Изолирующие свойства SIP делают их очень привлекательной альтернативой для строительства. Однако, когда вы ставите под угрозу твердое ядро, вы снижаете изоляционную способность материала. Часть работы заключается в том, чтобы убедиться, что после завершения проводки дорожки и пустоты заполнены пеной. Это восстанавливает R-фактор и гарантирует, что у вас будет правильно изолированный дом.

Этот этап в строительстве дома как бы невидим. Это область, в которой можно сделать плохо или не сделать вообще, и на первый взгляд никто не мудрее. Изоляция этих каналов требует много времени и дополнительных трудозатрат для установщика. Вы и ваш подрядчик должны внимательно следить за тем, чтобы все полости были должным образом заполнены пеной после протягивания проводов и завершения электромонтажных работ.

Прокладка проводов в SIP-панелях — минимизация потребности в электроснабжении наружных стен

Один из способов сократить ваши расходы на производство большого количества изготовленных на заказ SIP-панелей с электрическими лотками — проложить большую часть вашей проводки через внутренние стены твой дом. Несмотря на то, что ваш деревянный каркасный дом имеет специально построенные наружные стены, ваши внутренние перегородки представляют собой стандартную конструкцию 2×4. Исключив все требования к электропитанию вашей SIP-стены, кроме основных, вы сэкономите время, труд и деньги.

Подумайте о своих будущих потребностях, пока вы планируете свой план электроснабжения. Гораздо проще и экономичнее добавить доступ для будущих нужд сейчас, чем потом. Не пренебрегайте своими будущими целями, урезая текущий бюджет. Планируйте хорошо и планируйте с умом.

Соединение в пролете ВЛ, с алюминиевым проводом, с ВВГ, с медным проводом, как удлинить СИП

Самостоятельный изолированный провод (СИД) — один из самых популярных кабелей для воздушной передачи электрических энергии, поэтому часто приходится использовать различные соединения при подключении потребителей, ремонте кабельных линий или их удлинении. В данной статье будут описаны различные способы соединения этого проводника между собой, а также с проводниками не СИП конструкции.

Содержание

1 Схема соединения провода SIJP
- 1.1 Что означает соединение кабеля LV-ABC в пролете
- 1.2 Удлинение кабеля LV-ABC между собой
- 1.4 Подключение к медному кабелю

Опытный электрик имеет представление о подключении самонесущих кабелей, но обычному человеку этот вопрос кажется довольно сложным. На самом деле подключение самонесущих тросов — задача не из легких, но вполне выполнимая даже при отсутствии опыта. Самое главное – соблюдать все меры предосторожности и защиты от поражения электрическим током.

Итак, для начала стоит разобраться, какие строительные провода можно соединять с помощью СИП-кабелей и в чем принципиальные отличия такой работы.

Основными проблемами, обычно возникающими при работе с самонесущими изолированными кабелями, являются их соединение между собой, а также соединение с алюминиевым или медным кабелем. Само соединение может быть выполнено как на столбе, так и в пролете между пилонами. Разберем каждый тип и метод отдельно.

Что означает подключение кабеля LV-ABC в пролете

Необходимость в пролетном соединении может возникнуть в различных ситуациях, например, при обрыве линии. Другое название такого соединения — промежуточное соединение. Особенностью конструкции электрического кабеля НВ-АВС является его самонесущая способность, не требующая отдельного несущего кабеля. Поэтому особенность соединения в пролете заключается в том, что требуется повышенная несущая способность и надежность соединения.

Для промежуточных соединений применяют специальные зажимы, которые должны иметь механическую прочность не менее 90 % разрывного усилия провода и быть герметичными. Муфту следует выбирать по сечению кабеля и конструкции жилы, которая указана в маркировке каждой муфты. Обычно при этом виде работ используются гильзы MJPT или GSI-F ( для фазных проводов ) и GSI-N для нейтрали ).

Процедура подключения следующая:

Оба конца подключенных проводников LV-ABC зачищены от изоляции.
Проводники вставляются в зажимную втулку с каждой стороны, при этом втулка должна быть вставлена до упора и не должна иметь выпирающих из втулки неизолированных частей.
Гидравлический инструмент используется для обжима защитной гильзы, поэтому важно выбрать правильную обжимную матрицу.
Если из втулки выступила контактная смазка, ее необходимо удалить сухой тканью.

Удлинение кабеля LV-ABC друг с другом

Для удлинения кабеля LV-ABC необходимо знать его марку и поперечное сечение. Такие работы также выполняются с помощью гильз, так как использование других методов при подключении или удлинении этого типа кабеля не рекомендуется. Удлинение кабеля может осуществляться кабелем аналогичного сечения или другим — это позволяет сделать использование специальных зажимов.

Для этой цели также используются зажимы MJPT или GSI-F ( для фазных проводов ) и GSI-N ( для нейтрального носителя ). Технология выполнения таких работ аналогична описанной выше.

Соединение алюминиевым проводом

Соединение разнородных проводников напрямую категорически не рекомендуется, так как это способствует быстрому окислению контакта и быстрому выходу из строя соединения, что может вызвать отсутствие электричества или возгорание. То же самое относится и к соединению CIP-кабеля с алюминиевыми отводами. Для таких соединений используются специальные хомуты.

Предпочтительным зажимом для соединения алюминиевого провода с кабелем LV-ABC является отводной зажим, который электрики называют «гайками». Выбор этого метода обусловлен тем, что алюминиевые провода более чувствительны к насечкам от прокалывания зажимов

Порядок выполнения такого соединения следующий:

Оба кабеля тщательно зачищены от изоляции в месте соединения
Болтовые соединения на зажиме отвинчены, обе жилы вставлены в специальные пазы
Болты надежно затянуты, а проводники зафиксированы в хомуте;
«Орех» закрывается специальным пластиковым футляром;
Для большей надежности место соединения дополнительно изолировано.

Соединение медным кабелем

С медной жилой-отводом (например, ВВГкабель) возможны несколько вариантов соединения. Например, такие провода можно соединять теми же «гайками» или использовать прокалывающие зажимы, причем важно понимать, что прямое соединение кабеля СИП и медной жилы также запрещено.

Соединение с прокалывающими зажимами считаю наиболее предпочтительным, т.к. меньше повреждается изоляция провода НВ-АВС. Этот метод также является герметичным и защищает от внешних негативных факторов окружающей среды. Кроме того, соединение с такими зажимами может быть выполнено на линиях под напряжением. Единственный недостаток такого хомута в том, что вторичное соединение невозможно из-за надрыва головки болта.

Такое соединение выполняется следующим образом:

Жилы вставляются в отверстия прокалывающего зажима, изоляцию снимать не нужно;
Зажим стягивается болтовым соединением: шпильки протыкают изоляцию и надежно фиксируют оба проводника, создавая идеальный контакт.

Соединение проводов сип в пролете: Соединение СИП проводов соединительными зажимами MJPT и MJPB
