Сколько держит 16 амперный автомат — Dudom

Невозможно представить современный мир без электричества. В каждом доме работают различные приборы, и люди порой даже не задумываются о том, какую мощность потребляют все подключенные к электросети аппараты и устройства.

Бытовая техника настолько вошла в жизнь людей, что стоит какому-то прибору выйти из строя, как человек начинает нервничать, а некоторые даже впадают в панику.

Поскольку обычно в квартире или доме работает много различных приборов, то бесперебойная работа компьютера, холодильника или телевизора и других приборов часто приводит к превышению допустимых норм в электрических сетях, и в результате происходит короткое замыкание.

Назначение автоматических выключателей

Для того чтобы предотвратить такую ситуацию, и существуют выключатели автоматические. Наиболее распространенные и хорошо зарекомендовавшие себя — это выключатели фирмы АВВ. Внутри помещений обычно ставят автомат 16 ампер. Такие выключатели производятся в виде модулей, за счет чего их можно свободно монтировать в необходимом количестве и в нужном месте.

Лучше всего использовать специальные DIN-рейки, предназначенные для крепления на них выключателей. Любой человек, даже не слишком разбирающийся в электрике, сможет осуществить монтаж таких выключателей. Единственное, что нужно, это правильно подобрать номинал используемого прибора.

Помимо прочего, автоматические выключатели можно при необходимости дополнить различными датчиками дистанционного отключения, индикаторами срабатывания и пр., что в итоге сделает использование электроустановки более комфортным и долговечным.

Когда неожиданно в доме или квартире выключается электричество, то начинают искать причину. А она часто кроется в превышении допустимой нагрузки на сеть. Другими словами, в розетки включено намного больше электроприборов, чем было рассчитано при строительстве, либо чем было выделено на конкретного потребителя.

Так как же определить, какую нагрузку выдержит автомат на входе в дом или квартиру, либо на отдельно взятой группе потребления? Есть несколько несложных правил, и если следовать им, проблем с отключением электричества не должно возникнуть. И неважно, какой используется автомат, — 16 ампер или 25 и т.д.

Как ошибочно выбирают автоматы

На практике обычно выбирают автомат, особенно не задумываясь. Многие отталкиваются от необходимой нагрузки, а именно стараются поставить такой автомат, чтобы он попросту не отключался при большой нагрузке. Так, например, если требуется 5 кВт, то ставят автомат на 25А, если есть 3кВт нагрузка — автомат 16 ампер и так далее. Но этот подход совершенно не обдуман, поскльку приведет только к поломке оборудования или еще хуже — к возгоранию электропроводки либо даже пожару.

Автоматический выключатель для того и изобретен, чтобы защищать от перегрузки. Это коммутационный аппарат для защиты, а не украшение электрического щитка.

Принцип работы автоматического выключателя

АВ (автоматический выключатель) призван защитить от перегрузки все приборы, подключенные в электрической цепи непосредственно после него самого.

Если он выбран неправильно, то должным образом работать он не сможет. Так, например, если применить электрический кабель, который рассчитан на 4-5 ампер, и пустить по нему 20-30, то такой автомат не выключится сразу, а будет ждать, пока изоляция не оплавится и не случится короткое замыкание. Тогда он выключится. Но это не то, к чему должна привести правильная работа автоматического выключателя. Поэтому важно учитывать заранее, ставя автомат на 16 ампер, сколько кВт он выдержит при наличии проводов определенного сечения и максимальной рабочей нагрузки.

В идеале, он должен выключиться сразу, как только почувствовал перегрузку. Тогда и провода останутся в порядке, и подключенное оборудование не перегорит.

Выбираем автомат правильно

Как же понять, автомат 16 ампер сколько киловатт выдерживает на практике?

Наиболее распространенный правильный способ выбора автоматического выключателя таков:

  • определить сечение провода

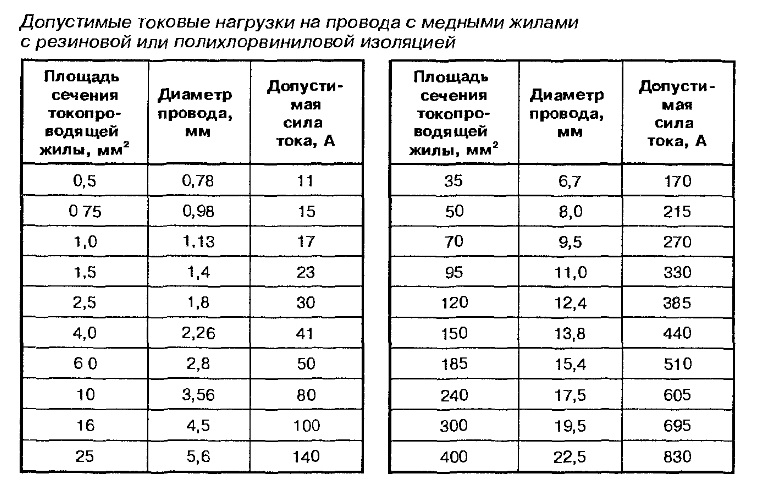

  • по правилам устройства электроустановок найти ток, который допустим для такого сечения провода
  • выбрать подходящий по этим параметрам автомат

Например, имеется медный провод сечением 1,5 кв. мм. Ток для него допустим максимум 18-19 ампер. Соответственно, согласно правилам, выбирать нужно подходящий автомат, но со смещением в меньшую сторону по таблице. И это получается 16 ампер. То есть можно ставить автомат 16 ампер.

Если же провод медный, а его сечение 2,5 кв.мм., то допустим только ток до 26-27 ампер. Поэтому максимально можно применить автомат на 25 ампер. Хотя из соображений надежности лучше установить автомат на 20 ампер.

Таким образом рассчитываются параметры необходимого автомата для остальных сечений проводов.

Совет по автоматам для алюминиевых проводов

При использовании алюминиевых проводов можно подбирать автоматы таким же образом, только увеличивать сечение не в меньшую, а в большую сторону.

Пример: для провода из алюминия, который имеет сечение 4 кв.мм., допустимый ток такой же, как и для провода медного с сечением 2,5 кв.мм. А для такого же провода, но из алюминия, — как для 10 мм кв. медного. У 6-мм — такой же, как у 4-мм из меди. Далее — аналогично.

Виды автоматов

Выбирая автоматический выключатель, очень важно изучить все характеристики прибора. Необходимо также внимательно посчитать общую мощность всех приборов, которые предполагается подключить на каждую группу автоматов. От этих факторов будет зависеть не только скорость срабатывания выключателя, но и качество его работы.

Наиболее часто и в быту, и в производстве встречаются автоматы на 16А. Обычно их устанавливают в электрических щитах. Поэтому всегда актуален вопрос о том, сколько выдерживает автомат на 16 ампер.

Особенности выключателей

Автоматические выключатели изготовлены из материалов, которые совершенно безвредны для здоровья человека. Самозатухающий термопласт используется при изготовлении корпуса прибора. Он способен выдерживать очень высокие температуры. Его контакты сделаны из медных пластинок, посеребренных для лучшего контакта и долговечности.

В конструкции автоматического выключателя присутствует специальное тепловое реле, которое срабатывает при превышении нормы проходящего тока, и электрическая цепь размыкается, не доводя до короткого замыкания. Чем выше показатель тока, тем быстрее скорость срабатывания автомата. Счет идет на доли секунды.

Сфера использования автоматических выключателей весьма обширна и распространяется от установки их во вводных электрических щитках до щитов распределения квартир или домов. Для использования автоматических выключателей выпускаются специальные распределительные щиты с уже установленными DIN-рейками на необходимое количество автоматов. Покупателю требуется только выбрать тот, который отвечает его пожеланиям, и установить щиток в квартире или в доме.

Несмотря на всю кажущуюся простоту использования автоматических выключателей, подключение автомата 16 ампер лучше доверить специалисту.

По номинальному току автоматические выключатели различаются как по силе тока (номинал от 1А до 6300А), так и по нагрузке на цепь (220В, 380 и 400В). Кроме того, выключатели принято различать по скорости срабатывания.

Многие люди, решая, какой поставить автоматический выключатель, задумываются о количестве киловатт, потребляемых самым обычным электрооборудованием. Сколько киловатт выдерживает 16 амперный автомат, какую имеет мощность устройство, для чего он нужен и для какой фазы подходит? Об этом далее.

Емкость автомата и показатель мощности

В ответ на вопрос, 16 ампер сколько киловатт, стоит указать, что подобный автоматический выключатель может выдержать нагрузку на 3,5 кВт в однофазной сети и 18,2 кВт в трехфазной сети. Прибор на 32А — 7 и 36,5 кВт, устройство на 40А — 8,8 и 45,6 кВт, аппарат на 63А — 13,9 и 71,8 кВт соответственно. При этом напряжение питания в розетке в первом случае должно составлять не более 220 вольт, а во втором случае — не более 380 вольт.

Мощность или сила нагрузки — количество потребляемой энергии всеми электроприборами, которые подключены к одной линии. Чтобы рассчитывать это число, нужно взять токовую нагрузку и выбрать больший токовый номинал или равный получившемуся значению.

Обратите внимание! Мощность аппарата 16А равна 3520 Вт, 32А — 7040 Вт, 40А — 8800 Вт, 63А — 13860 Вт в однофазной цепи. Мощность аппарата 16А равна 6080 Вт, 32А — 12160 Вт, 40А — 15200 Вт, 63А — 23940 Вт в трехфазной цепи. Перевод в киловатты представлен в выше.

Характеристики автомата на 16 ампер

Имеет на своем корпусе маркировку номинального тока, коммутационной способности, класса токоограничения, номинальной отключающей способности и время-токовой характеристики срабатывания расщепительной системы. Значение номинального тока равно 16 ампер, что может быть понижено или увеличено при изменении температуры в соответствующую сторону. Показатель коммутационной способности равен 4500 и 6000 ампер для бытового агрегата, а токоограничения — 10 миллисекунд.

Назначение

Автоматический выключатель 25 ампер — устройство, основная задача которого обеспечивать безопасность электрической сети от действия сверхтока, то есть от короткого замыкания с перегрузкой. Главное предназначение аппарата заключается в обеспечении безопасности самого пользователя при использовании сети и электроприборов.

Подобное оборудование включается и выключается от электрической цепи. Чаще всего его используют, чтобы защитить электрическую плиту или другие кухонные нагревательные приборы.

Обратите внимание! Также он может быть использован, чтобы уберечь систему освещения, двигатель, трансформатор и электронный электроприбор.

Принцип действия

Главным элементом устройства является электромагнитный с тепловым расцепители. Первый гарантирует защиту от замыкания, второй — от перенапряжения. Электромагнитный прибор это катушка с сердечником, которая поставлена на специальной пружине и при нормальном режиме создает электромагнитный вид поля, притягивающий катушечный сердечник. В момент короткого замыкания электроток повышается и превышает номинально заявленный по техническим характеристикам. Этот ток проходит по катушке расцепителя и увеличивает поле. В результате цепь обесточивается.

Автоматический выключатель — прибор, благодаря которому исправно работает все электрическое оборудование в доме и в сети. Чтобы сделать расчет, сколько киловатт выдерживает автомат на 16, 32, 40 и 63 ампер, а также посмотреть их мощность, достаточно воспользоваться приведенной выше таблицей.

Существование современного человека уже невозможно без электричества. Каждый дом, квартира, производство оснащены разным оборудованием. Редко владельцы помещений задумываются на тем, какое количество электроэнергии расходуется в общем – расчет осуществляется только при первоначальной укладке электропроводки. Но если напряжение сети будет превышено, произойдет короткое замыкание и сбой сети. Для предотвращения подобных ситуаций используется автоматический выключатель. Для бытовых нужд это автомат 16 ампер.

Модульный автомат С16

Устройство предназначено для защиты сетей электропитания и подключенного оборудования от перегрузок, сбоев, перепадов напряжения. Автомат 16А можно приобрести в любом электротехническом магазине, цены разные – зависят от основных характеристик прибора, числа рабочих полюсов, узнаваемости производителя. Главный показатель стоимости – значение отключающей способности аппарата и его коммутационная величина.

Автомат С16 называется модульным, благодаря определенным качествам. Каждый из полюсов аппарата представлен в виде отдельного модуля стандартного образца, то есть многополярные устройства изготавливаются из нескольких отдельных одиночных блоков (модулей). Соответственно, такой автомат на 16 ампер имеет другое строение корпуса и формат сборки. Например, в литой коробке прибор представляется как единое монолитное устройство – разобрать его не получится, в отличие от других моделей.

Общие характеристики автоматического выключателя С16 и маркировка

Дифавтомат 16А независимо от числа рабочих полюсов определяется несколькими общими характеристиками. Узнать, какими показателями обладает прибор, можно из маркировки. Обозначения наносятся на корпус изделия в следующем порядке:

  1. номинальный ток;
  2. времятоковые ограничения, в рамках которых срабатывает механизм;
  3. номинальная способность к отключению;
  4. токоограничительный класс модели.

По указанным данным определяется мощность в кВт автомата С16, производительность, скорость и другие параметры.

Номинальный ток

Узнать условное значение пропускающего тока автомата 16А можно из названия аппарата – 16 Ампер. Это означает, что механизм будет продолжать бесперебойно работать пока сила проходящего тока не превысит 16А.

Не менее важным критерием является температура окружающей среды. Для нормальной работы она не должна быть выше 30° по Цельсию. В противном случае автомат отключится при меньшем напряжении. Если воздух будет холодным, номинальное значение наоборот увеличится.

Коммутационная или отключающая способность

Данная характеристика позволяет понять, при каком силе короткого замыкания сработает автоматический выключатель 16А однополюсный и многополюсный. При отключении устройство должно оставаться работоспособным – при переключении в начальное положение, аппарат снова можно использовать. Допустимая сила тока отмечается в рамке прямоугольного типа на корпусе механизма. На серийных моделях иногда оставляют без рамки и помещают отдельно.

Обозначение состоит из нескольких цифр и буквы «А». для бытовых нужд подойдут аппараты класса 4500 или 6000 А. Для производственных нужд используют более мощные. Чем выше значение, тем больше цена изделия и надежность.

Класс токоограничения

Данная характеристика дифференциального автомата 16А показывает время, за которое осуществляется гашение дуги в полном объеме. Существует три класса токоограничения автоматических выключателей. Третий класс показывает, что дуга гасится за 3-5 миллисекунд. В свою очередь, при втором классе гашение дуги происходит за 5-10 миллисекунд. На первый класс ограничения не установлены, гашение происходит за 10 миллисекунд и более.

Обозначение располагается на корпусе – рамка в форме квадрата, внутри цифра 2 или 3. Обычно находится под маркировкой коммутационной способности механизма либо рядом (зависит от модели). Если нет никаких отметок, значит автомат 16А первого класса токоограничения.

Времятоковые характеристики

Каждый автомат на 16А имеет два разных расцепителя – металлическая пластина (тепловой вариант) и реле предельного токового значения (электромагнитный вариант). Благодаря данным элементам и происходит разрыв электрической цепи. Первый предназначен для ситуаций, при которых происходит превышения нагрузки подачи электроэнергии. Второй – при коротких замыканиях. Если происходит наоборот, значит автоматический выключатель С16 подобран некорректно. Требуется переоценка мощности электрической сети и возможностей аппарата для предотвращения аварийных ситуаций.

Времятоковые характеристики – это соотношение силы тока и времени, при которых происходит автоматическое отключение и разъединение цепи. Маркируется в названии устройства буквой «С» (в данном случае перед цифрой 16).

Чем больше проходящий ток, тем выше нагрузка автомата на 16А. Чрезмерные значения приводят к повреждениям кабелей, проводов, электротехнических элементов. Поэтому задача подобных автоматов состоит в том, чтобы отключиться от цепи электропитания до того момента, когда мощность превысит допустимый предел и повредит оборудование (в большинстве случаев необратимо).

Времятоковые характеристики теплового расцепителя для дифавтомата С16 составляют интервал от 1,13 до 1,45 In. При прохождении через тепловой расцепитель автомата C16 тока, равному 1,13 от номинального, выключение происходит за час и более. Во время прохождения тока 1,45 от номинального выключится – менее, чем за 60 минут.

При повышении силы тока более чем на 23,2 Ампер время отключения автомата уменьшится. Если сила тока достигнет значений, достаточных для отключения электромагнитного расцепителя, отключать автомат будет уже этот расцепитель.

Для электромагнитного контакта действует специальное правило – отключение происходит, когда мощность электроэнергии, проходящей через автомат, увеличивается в 5 раз единовременно (например, перепад напряжения). Время – чуть больше 0,1 сек. Если скачок отразился на превышении проходящего тока в 10 раз, автомат сработает быстрее 0,1 сек.

Сечение кабеля для автомата С16

Размер диаметра провода для автомата С16 зависит от того, на какую мощность он рассчитан, и установленных времятоковых характеристик. Например, если в течение часа устройство пропускает 18 Ампер, сечение не должно быть меньше 0,25 сантиметров в квадрате. Материал – медь. Если используется алюминий, необходимо брать кабели с большим сечением при той же нагрузке. В плохих условиях подобный провод может выдержать до 25 Ампер.

Токопроводимость кабеля и совместимость с однополюсным или многополюсным автоматом на 16А зависит от количества жил, изоляционной прокладки и условий, в которых осуществляется закладка провода и эксплуатация.

Через автомат c16 в течение часа может протекать ток 23,2 Ампер. Такой ток при неблагоприятных обстоятельствах приближается к опасному для медного проводника сечением 2,5 мм² пределу. Это вредно для кабеля. Однако кратковременно такой ток проводник выдержать сможет. Подобное повышение тока не должно быть частым явлением.

Не надо перегружать автомат и кабель подключением слишком большой нагрузки, иначе от постоянного перегрева кабель быстро выйдет из работоспособного положения.

Другие характеристики

Отдельные параметры меняются в зависимости от числа фаз токопроводящей схемы и электропроводки – предельное напряжение и мощность пропускаемой нагрузки. Для однофазной сети, где используются однополюсные или двухполюсные автоматы C16, характеристики имеют определенные значения. Для трехфазной сети, где используются трехполюсные или четырехполюсные автоматы C16, эти характеристики будут другими. Изменяется и схема подключения оборудования.

Однополюсные и двухполюсные устройства применяются в однофазных электросетях. Трехполюсные и четырехполюсные – в трехфазных. Иногда двухполюсные используются в сетях на две фазы. В быту они обычно отсутствуют. Исключением могут быть признаны незаземленные выходы однофазного генератора и разделительного трансформатора.

Однополюсные и трехполюсные автоматы отключают фазные проводники, а нулевой оставляют целым. Двухполюсные и четырехполюсные автоматы размыкают и фазные, и нулевой проводник единовременно.

Существуют две разновидности двухполюсных автоматов – 2п и 1п+n. Двухполюсные 2п автоматы состоят из двух одинаковых однополюсных устройств, соединенных механически. В этом случае оба полюса имеют защиту.

Двухполюсные 1п+n состоят из однополюсного механизма и однополюсного рубильника, также механически соединенных, то есть полюс, размыкающий нулевой проводник, не содержит автоматических расцепителей, а только механизм, размыкающий контакты. Микроконтакты разделяются с помощью механического привода при отключении автомата, размыкающего фазный проводник, а полюс n защиты не имеет.

Четырехполюсные аппараты 4п состоят из четырех полноценных однофазных автоматов 16А, а устройства 3п+n – из трех однополюсных и такого же рубильника.

Где применяют автомат С16

При бытовом использовании аппарат подходит как вводное устройство, устанавливаемое перед счетчиком. При этом число полюсов зависит от количества фаз и требований, которые разработаны управляющей энергетической организацией.

Для отдельных электротехнических приборов допустимо устанавливать автоматы на один полюс.

Необходимо учитывать сколько киловатт держит 16-амперный автомат и сколько потребляет устройство. Лучше выбирать защиту с показателями выше, чем у оборудования.

Схема подключения

Согласно ПУЭ, питающий проводник подключается к неподвижному микроконтакту. Это означает подключение сверху (могут быть и исключения). Нужно смотреть схему подключения, расположенную на корпусе устройства. Обозначения следующие:

  • символ 1 на схеме показывает, куда подключается вход первого фазного проводника;
  • 2 – показывает выход первого фазного проводника;
  • 3 – вход;
  • 4 – выход у двухполюсного аппарата;
  • 5 – вход;
  • 6 – выход у трехполюсного;
  • 7 – вход;
  • 8 – выход у четырехполюсного.

Если кроме цифр на схеме и контактах есть обозначение буквы N, здесь подключается нулевой проводник. Когда такого символа нет, ноль подключается на клеммы, обозначенные максимальными цифрами. Если фазные проводники подключаются сверху, то и ноль тоже. Если фазные проводники подключаются снизу, нулевой, соответственно, тоже снизу.

Автомат c16 очень редко используется в быту в качестве вводного. Бывают подобные требования от электроснабжающих фирм. При подключении невозможно соблюсти селективность даже по тепловому расцепителю, значит при любой аварийной ситуации будет отключаться вводный автомат или оба сразу.

Компании производители

Модульный автомат зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные качественнее, надежнее и удобнее для монтажа. К наиболее известным относят:

  • зарубежные – ABB, Schneider Electric, Legrand;
  • российские – КЭАЗ, IEK, EKF.

Модульные аппараты отечественных фирм сделаны в Китае, хотя это не признак их ненадежности. Качество немного хуже бытовых серий зарубежных производителей. Стоят дешевле. Также удовлетворяют нормам для бытовых автоматов. Обычно не имеют серий, похожих на промышленные комплексы зарубежных компаний.

УЗО и дополнительные приспособления

Не стоит рассматривать автомат отдельно от других компонентов электрощита. Покупая устройство, нужно понимать, что оно будет монтироваться вместе с УЗО. Применять УЗО лучше одного производителя с автоматом и из одной серии. При этом можно быть точно уверенным в наилучшем их взаимодействии.

УЗО отечественных производителей уступают по качеству зарубежным. Часто не имеют в серии электромеханических УЗО, но имеют меньшее разнообразие в характеристиках.

Чтобы определить, какой именно автомат следует устанавливать, необходимо учитывать множество разных параметров. Автомат С16 – один из наиболее часто используемых в быту. Мощность позволит защитить оборудование, небольшое число стандартных приборов.

Автоматы: Выбор номинала автомата — Хитрые тонкости! – CS-CS.Net: Лаборатория Электрошамана

Основные характеристики автоматических выключателей

Давно хотел написать заметочку о правильном выборе номинала автомата и кратенькое пояснение о том, откуда у нас, адских злобных электриков, получается так, что на кабель в 2,5 кв.мм, который тащит через себя очень грубо 25А, ставится автоматический выключатель (автомат) всего лишь на 16А, а не на те же 25. Ну и ещё развеять миф о том, что автомат отключается ровно при том токе, который на нём написан. Когда-то я тоже так считал, но это было давно и не правда.

Внимание 1. Значение «10А тока на один квадратный миллиметр сечения» взято мной из одного из справочников 1990х годов. Его можно использовать как усреднённое из таблиц в ПУЭ. Если сверять инфу по таблицам из ПУЭ, то мои расчёты отличаются на 1-3 ампера. Ну а так как автоматы и кабели мы выбираем с запасом, то лучше всё округлить и перебдеть.

Я думал, что есть какие-то специальные таблицы, доступные только избранным, что это всё мега-сложно и ужасно, а потом оказалось, что надо всего лишь открыть каталог, например, ABB

А в каталоге нас ждут вот такие интересные странички. Я их выдернул из PDFника и выложил на всеобщее обозрение. Даю небольшими картинками с активной ссылкой под ними. По ссылке можно сослаться на какой-нибудь форум или скачать себе, чтобы потыкать в нос электрику.

Во-первых, самая основная страница каталога, где описаны самые важные параметры, определяющие время и токи срабатывания автомата (объяснения будут позже).

Характеристики срабатывания автоматических выключателей

(https://cs-cs.net/wp-uploads/2011/09/ABB1_Page_02. jpg)

Во-вторых интересными мне показались поправки на температуру и количество устройств, стоящих рядом. Интересными, потому что некоторые товарищи с некоторых, кхм, офисов летом звонят и говорят: «А ты знаешь, у нас тут что-то автоматы стали отключаться. Наверное поломались. Надо заменить». Разводка не моя, я ничего там не делал, но знаю что линии у них перегружены, автоматы тёплые, а жара только добавляет вкусностей.

Поправки к характеристикам автоматов от окружающей температуры

(https://cs-cs.net/wp-uploads/2011/09/ABB1_Page_44.jpg)

И поправка на количество устройств:

Поправки к характеристикам автоматов от количества соседних устройств

(https://cs-cs.net/wp-uploads/2011/09/ABB1_Page_45.jpg)

Так вот, начнём разбираться. Первое и самое главное. АВТОМАТ ЗАЩИЩАЕТ НЕ НАГРУЗКУ (от замыканий или ещё чего). АВТОМАТ ЗАЩИЩАЕТ ПИТАЮЩУЮ ЛИНИЮ (КАБЕЛЬ)! Это необходимо отложить себе в мозг! Автомату наплевать на то, что там после кабеля. Его задача — спасти кабель от перегрузки, перегрева и пожара. Поэтому правильный выбор номиналов и параметров кабеля, автомата и розеток должен быть в следующей последовательности:

  1. Смотрим на нагрузки, которые нам надо питать. Сколько они потребляют по мощности, и следовательно ток какой величины будет течь через их питающую линию. Для пересчёта тока в мощность можно использовать самую обычную формулу: P=U*I, где P — мощность, U — напряжение сети (220 вольт в случае квартиры), а I — ток. То-есть, для тока будет так: I = P/U. На самом деле данная формула справедлива только для резистивных нагрузок типа обычных лампочек, нагревателей, чайников. Но для нашего случая можно оооочень прикидочно использовать её и с другими устройствами.
  2. Чтобы питать нашу нагрузку, нам нужна кабельная линия (кусок кабеля). Какой именно? Смотрим на общий суммарный ток, который нам требуется и выбираем необходимый кабель по сечению (как найду нормальную таблицу — выложу). Для открытой прокладки можно очень условно прикинуть что 1 кв. мм кабеля = 10А. Для скрытой я «на века и с запасом» считаю как 8А/кв.мм. Смотрим сечение и округляем его в сторону ближайшего из стандартного ряда: 1,5; 2,5; 4; 6; 10.
  3. Автомат выбираем так, чтобы он отключился раньше, чем нашему кабелю настанет кирдык. То-есть, смотрим при каких токах автомат будет отключаться, и смотрим максимальный ток через наш кабель. Если кабель не катит — берём на сечение больше и пересчитываем.

Второе. Посмотрим внимательно на автомат. Автомат состоит из двух расцепителей. Теплового и электромагнитного. Тепловой расцепитель — это биметаллическая пластинка, которая разогревается при протекании через неё тока, при сильном перегреве изгибается, освобождает рычажок внутри автомата, и автомат отключается. Задача теплового расцепителя — реагировать медленно и защищать линию от перегрузок. Он будет срабатывать как раз тогда, когда вы наподключаете пяток нагревателей и десяток чайников. В этом случае через кабель потечёт слишком большой (для него) ток, и он может загореться. Вот в этом случае тепловой расцепитель «выжидает» некоторое время (а вдруг перегрузка кратковременная) и отключает линию, спасая её.

Электромагнитный расцепитель предназначен для защиты от короткого замыкания. В этом случае ток в линии будет очень большим по сравнению с обычной перегрузкой (в десятки раз), и линию надо отключить мгновенно. Для этого используется обычный электромагнит: катушка с проволокой и сердечник, который опять же приводит в действие механизм автомата, заставляя его выключиться. Пошёл огромный ток — электромагнит втянулся, отрубил линию.

А вот дальше начинаются интересности. Я в описании реле времени и инерционности защиты говорил о том, что в некоторых случаях кратковременный выход параметра за пределы нормы может быть не особо критичным, и защита в этом случае не должна срабатывать слишком паранойно. Это правило относится и к автоматам. Оказывается, что когда вы включаете какой-нибудь мотор, например пылесоса или дачного насоса, в линии происходит довольно большой бросок тока, опять же в несколько раз превышающий нормальный. Конечно же, по логике работы, автомат должен отключиться. Ну например мотор в рабочем режиме потребляет 5А, а в пусковом — 12. Автомат например стоит на 10А, и от 12ти он должен вырубиться. Что делать? Поставить автомат на 16? Но тогда случись что — заклинило мотор, замкнуло кабель — фиг его знает, отключится он или нет. А меньший — конечно защитит линию, но будет срабатывать от каждого чиха.

Вот чтобы с этим не париться, умные люди придумали такую вещь как «характеристика автомата». Правильно оно зовётся «Время-токовая характеристика», но на жаргоне обычно просто характеристикой или категорией отключения. Обозначается она той самой неприметной буковкой перед номиналом автомата, на которую обычно все плевать хотели 🙂 Бывает B, C, D и для особых извращений — K и Z. Эта характеристика показывает ток и время, при которых будет срабатывать электромагнитный расцепитель автомата. Вот три основных:

  • B: 3-5 номинала
  • C: 5-10 номиналов
  • D:  10-20 номиналов

Характеристика B самая чувствительная и показана к применению в квартирах и жилых зданиях, где нагрузки больше активные, а какие-нибудь мощные двигатели включаются редко. Характеристика C — самая распространённая (поэтому тоже катит, хе-хе, под жилые здания), и годится для общих случаев. А характеристика D как раз заточена под питание каких-нибудь злобных станков, больших моторов и прочих устройств, где могут быть большие перегрузки при их включении.

Так вот оказывается, что для нашего родного автомата в C16 диапазон токов, при котором он отключается мгновенно (~ 0,1 секунды) будет 80-160 А. Вот так-то! А вы его вешать на хилый кабель? Ну, кабель тоже не дурак и кратковременные перегрузки может выдержать.

Но займёмся более интересным тепловым расцепителем. Как мы помним, он предназначен для защиты линии от длительных перегрузок. То-есть, автомат не обязан отключаться сразу, и вот в этом случае время его НЕотключения может составлять какой-нибудь ЧАС, а то и больше. Заценим каталог, опять же для C16. Кстати, для всех характеристик B, C, D параметры одинаковы, поэтому я дам списочек для распространённых номиналов автоматов.

Время отключения БОЛЕЕ ЧАСА:

  • 6А: 6,78А
  • 10А: 11,3А
  • 16А: 18,08А
  • 25А: 28,25А

А теперь время отключения МЕНЕЕ ЧАСА (но не значит что не именно час):

  • 6А: 8,7А
  • 10А: 14,5А
  • 16А: 23,2А
  • 25А: 36,25А

Так вот отключение в течение часа означает в самом худшем варианте то, что автомат будет греться целый час, держать ток 23А (для номинала в 16А) и только потом отключится. Родимый и ненавистный (задолбался его на розетках видеть!) номинал в 25А привожу специально чтобы поржать на тему того, что перед его отключением ваш кабель в 2.5 кв.мм выгорит нахрен. Вот про это западло все обычно забывают, а именно оно и определяет требуемое сечение кабеля. Потому что кабель должен держать вышеозначенный ток целый час.

Давайте посчитаем, ради интереса. Берём автомат на 16А и кабель в 2,5 кв.мм. Для этого кабеля, положим, максимальный длительный ток будет 2,5*10 = 25А. При этом он довольно ощутимо нагреется. А длительный ток для прокладки в стене будет 2,5*8 = 20А. Это если кабель плохо охлаждается, лежит за какой-нибудь вагонкой в деревянном доме. Посчитаем, так сказать, самый худший случай. Смотрим ещё раз на автомат: более часа автомат на 16А держит ток в 18А, а менее часа — 23А. Самый хреновый вариант — более часа, 18А. Самый хилый ток у кабеля — 20А. 20>18, значит кабель использовать можно. Ну а более простое объяснение для клиентов в танке обычно такое: «А вот видите у вас на розетке написано 16А? Вот значит автомат тоже надо на 16А». И это действительно так! А что наш родимый номинал 25А, который все так обожают ставить в том случае, если 16А маловато и он почему-то (вот гад такой!) выбивает? А там ток неотключения более часа — 28А. Это означает, что пока автомат соизволит отключиться, ваш кабель будет сам хорошей такой печкой.

Попробуем проверить вторую обоснованную хрень, о том что на кабель в 1.5 кв.мм автомат должен быть не более 10А. 1.5 кв. мм это или 15А или 12. У автомата на 10А токи 11 или 14А. Даже смотреть не надо — прокатываем. А если учесть, что сейчас есть или нанокабели, или наоборот кабели с сильно заниженным сечением, то я строго настаиваю на следующем:

  • Для кабеля на 1,5 кв.мм автомат не более 10А
  • Для кабеля на 2,5 кв.мм автомат не более 16А

Можно попробовать просчитать другие кабели. У меня получалось дальше по возрастающей. Что на 4 кв.мм надо 25А, а на 6 — 32. На практике получается так, что в силу инерционности теплового расцепителя автомата при полностью загруженной линии в C16 на все её 16А можно будет ещё за 5 минут успеть чайник вскипятить и ничего не отключится.

Теперь понятно, почему у меня волосы встают дыбом во всех местах тела, когда я вижу какой-нибудь щиток с подписью «розетки комнаты» и номиналом в C25? Ну а если у вас ещё и летняя жара, то оказывается что при 50 градусах жары автомат в 16А превратится в 14,1 А. Вот такая вот занимательная арифметика!

Как рассчитать безопасную электрическую нагрузку

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 26.02.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Эмили Эстеп

Факт проверен
Эмили Эстеп

Эмили Эстеп — биолог растений и специалист по проверке фактов, специализирующийся на науках об окружающей среде. Она получила степень бакалавра журналистики и магистра наук в области биологии растений в Университете Огайо. Эмили работала корректором и редактором в различных онлайн-СМИ в течение последнего десятилетия.

Узнайте больше о The Spruce’s
Редакционный процесс

The Spruce / Kevin Norris

У всех нас дома есть гора электроприборов, и многие из них, если не все, имеют какой-то двигатель. Это могут быть печи, посудомоечные машины, кондиционеры, отстойники, мусоропроводы и микроволновые печи.

Согласно электрическому кодексу, каждому из этих моторизованных гаджетов нужна отдельная цепь только для их собственного использования. Постоянные нагревательные приборы также несут довольно большую электрическую нагрузку, и для большинства из них требуются собственные выделенные цепи. Разрешение этим приборам совместно использовать цепь с другими устройствами может легко перегрузить цепь, поскольку по своей природе они потребляют довольно большую мощность, особенно при первом запуске.

В старых домах, в которых не обновлялась проводка, такие приборы часто устанавливаются в цепях, общих с другими устройствами, и в таких ситуациях довольно часто срабатывают автоматические выключатели или перегорают предохранители.

Вот некоторые из приборов, для которых могут потребоваться специальные электрические цепи (уточните точные требования в местных строительных нормах и правилах):

  • Microwave
  • Electric oven
  • Garbage disposal
  • Dishwasher
  • Washing machine
  • Trash compactor
  • Refrigerator
  • Room air conditioner
  • Furnace
  • Electric water heaters
  • Electric ranges
  • Electric clothes dryer
  • Центральный кондиционер

Так как же узнать, какой размер цепи требуется для каждого устройства? Например, если вы занижаете мощность цепи, питающей большой центральный кондиционер, вы можете столкнуться с ситуацией, когда автоматический выключатель вашего кондиционера срабатывает всякий раз, когда он работает на максимальной мощности. Расчет правильного размера для выделенной цепи устройства включает в себя расчет максимальной потребляемой мощности, которая будет размещена в цепи, а затем выбор размера цепи, который соответствует этой потребности, плюс запас для безопасности.

Емкость контура

Вычисление электрических требований или спроса прибора начинается с понимания простой зависимости между амперами, ваттами и вольтами — тремя ключевыми средствами измерения электричества. Принцип соотношения, известный как закон Ома, гласит, что сила тока (А) x вольт (В) = ватт (Вт). Используя этот простой принцип соотношения, вы можете рассчитать доступную мощность цепи любого заданного размера:

  • 15-амперная 120-вольтовая цепь : 15 ампер x 120 вольт = 1 800 Вт
  • 20-АМФ 120-вольт. Watts
  • 20-айт 240-вольт схема : 20 ампер x 240 вольт = 4800 Вт
  • 25-АНТ 240-вольт. цепь : 30 ампер x 240 вольт = 7200 ватт
  • 40-амперная 240-вольтовая цепь : 40 ампер x 240 вольт = 9,600 Вт
  • 50-АМФ 240-вольт.

Простую формулу A x V = W можно переформулировать несколькими способами, например, W ÷ V = A или W ÷ A = V.

Ель / Микела Буттиньол

Как рассчитать требуемую нагрузку цепи

Выбор правильного размера для выделенной цепи прибора включает в себя довольно простую арифметику, чтобы убедиться, что потребление электроэнергии устройством находится в пределах мощности цепи. Нагрузка может быть измерена либо в амперах, либо в ваттах, и ее довольно легко рассчитать на основе информации, напечатанной на этикетке с техническими характеристиками двигателя устройства.

Номинальные характеристики двигателей указаны на боковой стороне двигателя. В нем указаны тип, серийный номер, напряжение переменного или постоянного тока, число оборотов в минуту и, самое главное, номинальная сила тока. Если вы знаете напряжение и номинальную силу тока, вы можете определить мощность или общую мощность, необходимую для безопасной работы этого двигателя. Как правило, на лицевой панели отопительных приборов указана их номинальная мощность.

Пример расчета схемы

Например, подумайте о простом фене мощностью 1500 Вт, работающем от 120-вольтовой ответвленной сети в ванной комнате. Используя W ÷ V = вариант закона Ома, вы можете рассчитать, что 1500 ватт ÷ 120 вольт = 12,5 ампер. Ваш фен, работающий на максимальном нагреве, может потреблять 12,5 ампер мощности. Но если учесть, что вытяжной вентилятор и светильник для ванной также могут работать одновременно, то можно увидеть, что 15-амперная цепь для ванной комнаты с общей мощностью 1800 Вт может с трудом справиться с такой нагрузкой.

Давайте представим, что в нашем образце ванной комнаты есть вытяжной вентилятор мощностью 120 Вт, светильник с тремя лампочками по 60 Вт (всего 180 Вт) и электрическая розетка, к которой можно подключить фен мощностью 1500 Вт. они могут легко потреблять энергию одновременно. Вероятная максимальная нагрузка на эту схему может достигать 1800 Вт, что соответствует максимуму, с которым может справиться 15-амперная схема (обеспечивающая 1800 Вт). Но если вы поместите одну 100-ваттную лампочку в светильник в ванной, вы создадите ситуацию, когда сработает автоматический выключатель.

Электрики обычно рассчитывают нагрузку цепи с 20-процентным запасом прочности, следя за тем, чтобы максимальная нагрузка на электроприборы и приспособления в цепи не превышала 80 процентов доступной силы тока и мощности, обеспечиваемой цепью. В нашем образце ванной 20-амперная схема, обеспечивающая мощность 2400 Вт, может довольно легко справиться с потребляемой мощностью 1800 Вт с 25-процентным запасом прочности. Это причина, по которой большинство электрических норм требует 20-амперной ответвленной цепи для обслуживания ванной комнаты. Кухни — еще одно место, где 120-вольтовые ответвления, обслуживающие розетки, практически всегда представляют собой 20-амперные цепи. В современных домах обычно только цепи общего освещения все еще подключены как 15-амперные цепи.

Специализированные цепи устройств

Точно такой же принцип используется для расчета потребности в цепи, обслуживающей один прибор, такой как микроволновая печь, мусоропровод или кондиционер. Большая микроволновая печь со встроенным вентилятором и осветительным прибором может легко потреблять от 1200 до 1500 Вт мощности, а электрик, подключающий специальную цепь для этого прибора, скорее всего, установит 20-амперную цепь, обеспечивающую 2400 Вт доступной мощности. С другой стороны, большой измельчитель мусора мощностью 1 л.с., потребляющий 7 ампер (840 Вт), может легко обслуживаться специальной 15-амперной цепью с доступной мощностью 1800 Вт.

Тот же метод расчета можно использовать для любой выделенной цепи прибора, обслуживающей один прибор. Например, 240-вольтовый электрический водонагреватель мощностью 5500 Вт можно рассчитать так: А = 5500 ÷ 240, или А = 22,9. Но поскольку схема требует 20-процентного запаса прочности, схема должна обеспечивать ток не менее 27,48 А (120% от 22,9 = 27,48 А). Электрик установит 30-амперную 240-вольтовую цепь для обслуживания такого водонагревателя.

Большинство электриков будут немного увеличивать размер выделенной цепи, чтобы учесть будущие изменения. Например, если у вас довольно маленькая микроволновая печь мощностью 800 Вт, электрик обычно установит цепь на 20 ампер, хотя с этим прибором легко справится и схема на 15 ампер. Это сделано для того, чтобы схема могла работать с будущими устройствами, которые могут быть больше, чем те, которые у вас есть сейчас.

Калькулятор размера автоматического выключателя + Таблица усилителей

Выбор автоматического выключателя никогда не бывает легким. Но тоже не все так сложно . Всем известно, что нам нужен автоматический выключатель подходящего размера, который обеспечивает достаточный электрический ток. Если мы уменьшим размер выключателя, он, скорее всего, загорится. Здесь нет давления.

Неправильный выбор автоматического выключателя может привести к пожару.

Как выбрать правильный размер автоматического выключателя? Вам нужен выключатель на 10А, 15А, 20А, 30А, 40А, 50А и т.д.?

Стандартные размеры выключателя: 15А, 20А, 25А, 30А, 35А, 40А, 45А, 50А, 60А, 70А, 80А, 90А, 100А, 110А, 125А, 150А, 175А, 200А, 5А, 225А, 305А, 305А и 450А.

Подобрать автоматический выключатель на самом деле довольно просто. Просто нужно знать пару правил. К ним относятся:

  1. Правило прерывателя 80% NEC. Это самое основное правило NEC (National Electric Code), в котором говорится, что вы не можете увеличивать ток выше 80% от его указанной мощности. Пример: Если у вас есть выключатель на 20 А, вы можете разрешить только ток 16 А. 16А составляет 80% от макс. указанная мощность автоматического выключателя. Это мера безопасности; вам лучше иметь немного накладных расходов, чтобы предотвратить поджаривание схемы. Вы можете прочитать полную статью 240.4 (B) в NEC 2014 по этому вопросу здесь.
  2. Умение рассчитать силу тока по мощности. Обычно у вас есть устройства с известной мощностью; скажем, кондиционер на 3000 Вт. Расчет автоматических выключателей зависит от ампер. Вам нужно будет знать, как преобразовать 3000 Вт в ампер. А именно, если вы запускаете блок мощностью 3000 Вт в цепи 220 В, ток рассчитывается следующим образом: 3000 Вт / 220 В = 13,63 ампер.
    Вы можете рассчитать потребление усилителя по мощности и напряжению.

Если вы знаете, как рассчитать силу тока и учесть правило 80% выключателя, вы можете сами рассчитать размер выключателя.

Чтобы помочь каждому определить размер этих выключателей, мы объясним, как определить правильный размер выключателя. Кроме того, мы включили калькулятор размера автоматического выключателя (просто вставьте ватты и вольты, и вы получите правильный размер выключателя).

В конце мы также включили «просто скажите мне, какой размер выключателя мне нужен» Таблица размеров выключателя , в которой указано, какой размер выключателя вам нужен для устройств с различной мощностью (от устройств мощностью 50 Вт до больших устройств мощностью 20 000 Вт). .

Давайте посмотрим, как можно рассчитать размер автоматического выключателя вручную (вы также можете использовать калькулятор и/или таблицу ниже):

Как рассчитать размер автоматического выключателя?

Это проще всего объяснить на примере.

Допустим, у нас есть простой обогреватель мощностью 1500 Вт, работающий от стандартной сети 120 В. Выключатель усилителя какого размера вам нужен для обогревателя мощностью 1500 Вт?

Во-первых, вам нужно рассчитать, сколько ампер потребляет этот нагреватель, следующим образом:

Ток (AMPS) = Power (Watts) / напряжение (Volt)

В нашей ситуации это:

Текущий = 1500 Вт / 120 В = 12.5. что обогреватель мощностью 1500 Вт потребляет 12,5 ампер. Мы должны учитывать правило 80% прерывателя. Это означает, что эти 12,5 ампер должны составлять 80% тока выключателя. Чтобы рассчитать мощность необходимого автоматического выключателя, мы должны умножить потребляемый ток на коэффициент 1,25 следующим образом:

Минимальный размер автоматического выключателя = 12,5 А × 1,25 = 15,63 Ампер Следующий размер выключателя — 20 ампер; это означает, что нам нужно использовать выключатель на 20 А для обогревателя мощностью 1500 Вт, работающего от стандартной цепи 120 В.

Для стандартного обогревателя мощностью 1500 Вт в цепи 120 В требуется выключатель на 20 А.

Вот основная пошаговая процедура, которую мы выполнили для определения размера автоматического выключателя:

  1. Рассчитать ток потребления. Для этого мы используем основное уравнение электроэнергии. Если мы знаем мощность и напряжение, мы можем довольно легко рассчитать потребление усилителя.
  2. Умножьте потребляемый ток на 1,25 , чтобы учесть правило 80% прерывателя. Результирующие ампер-это минимальная мощность, которую должен иметь автоматический выключатель правильного размера.
  3. Выберите типоразмер автоматического выключателя. Обычно мы выбираем автоматические выключатели на 10А, 15А, 20А, 25А, 30А, 35А, 40А, 50А, 60А и т.д.

Вот как вручную определяется размер выключателя. Самый простой способ — использовать динамический калькулятор. Вы просто вводите эту мощность и напряжение, и калькулятор сообщит вам, какой минимальный размер автоматического выключателя вам нужен. Вы можете использовать этот калькулятор здесь:

Вот как работает этот калькулятор размера выключателя:

Допустим, у вас есть большой кондиционер мощностью 5000 Вт (обычно это 5-тонный блок). Работает от сети 220В. Какой размер автоматического выключателя вам нужен?

Просто передвиньте ползунок мощности на «5000», а напряжение — на «220», и вы получите «28,41 Ампер». Поэтому вам нужен автоматический выключатель с силой тока не менее 28,41 А. выключатель на 25А слишком мал; вам нужен выключатель 30A .

Вы можете сделать это буквально для любого устройства, работающего на любом напряжении. Вы также можете поиграть с цифрами, чтобы увидеть, как меняются усилители.

Если вы хотите «просто скажите мне, какой автоматический выключатель мне нужен», вы можете обратиться к этой таблице:

Таблица размеров автоматического выключателя (для цепей 120 В и 220 В)

Вам просто нужно знать мощность устройства, для которого вам нужен автоматический выключатель, и вы можете проверить, какой размер выключателя вам нужен, если вы используете его в стандартной сети 120 В или в модернизированной сети 220 В:

Мощность (Ватт): Мин. Ток выключателя (при 120 В): Размер выключателя (при 120 В): Мин. Ток выключателя (при 220 В): Размер выключателя (при 220 В):
50 Вт 0,52 А Автоматический выключатель 5А 0,28 А Автоматический выключатель 5А
100 Вт 1,04 А Автоматический выключатель 5А 0,57 А Автоматический выключатель 5А
200 Вт 2,08 А Автоматический выключатель 5А 1,14 А Автоматический выключатель 5А
300 Вт 3,13 А Автоматический выключатель 5А 1,70 А Автоматический выключатель 5А
400 Вт 4,17 А Автоматический выключатель 5А 2,27 А Автоматический выключатель 5А
500 Вт 5,21 А Автоматический выключатель 10 А 2,84 А Автоматический выключатель 5А
600 Вт 6,25 А Автоматический выключатель 10 А 3,41 А Автоматический выключатель 5А
700 Вт 7,29Ампер Автоматический выключатель 10 А 3,98 А Автоматический выключатель 5А
800 Вт 8,33 А Автоматический выключатель 10 А 4,55 А Автоматический выключатель 5А
900 Вт 9,38 А Автоматический выключатель 10 А 5,11 А Автоматический выключатель 10 А
1000 Вт 10,42 А Автоматический выключатель 15 А 5,68 А Автоматический выключатель 10 А
1500 Вт 15,63 А Автоматический выключатель 20 А 8,52 А Автоматический выключатель 10 А
2000 Вт 20,83 А Автоматический выключатель 25 А 11,36 А Автоматический выключатель 15 А
2500 Вт 26,04 А Автоматический выключатель 30 А 14,20 А Автоматический выключатель 15 А
3000 Вт 31,25 А 35А Автоматический выключатель 17,05 А Автоматический выключатель 20 А
3500 Вт 36,46 А Автоматический выключатель 40 А 19,89 А Автоматический выключатель 20 А
4000 Вт 41,67 А Автоматический выключатель 45 А 22,73 А Автоматический выключатель 25 А
4500 Вт 46,88 А Автоматический выключатель 50 А 25,57 А Автоматический выключатель 30 А
5000 Вт 52,08 А Автоматический выключатель 55 А 28,41 Ампер Автоматический выключатель 30 А
6000 Вт 62,50 А Автоматический выключатель 65 А 34,09 А Автоматический выключатель 35 А
7000 Вт 72,92 А Автоматический выключатель 75 А 39,77 Ампер Автоматический выключатель 40 А
8000 Вт 83,33 А Автоматический выключатель 85А 45,45 Ампер Автоматический выключатель 50 А
9000 Вт 93,75 А Автоматический выключатель 95А 51,14 А Автоматический выключатель 55 А
10 000 Вт 104,16 Ампер Автоматический выключатель 110 А 56,82 А Автоматический выключатель 60 А
15 кВт 156,24 А Автоматический выключатель 160 А 85,23 А Автоматический выключатель 90 А
20 кВт 208,32 Ампер Автоматический выключатель 210 А 113,64 Ампер Автоматический выключатель 120 А
25 кВт 260,4 А Автоматический выключатель 270 А 142,05 Ампер Автоматический выключатель 150 А
30 кВт 312,48 Ампер Автоматический выключатель 320 А 170,46 Ампер Автоматический выключатель 180 А
40 кВт 416,64 Ампер Автоматический выключатель 420 А 227,28 А Автоматический выключатель 230 А
50 кВт 520,8 А Автоматический выключатель 530 А 284,10 Ампер Автоматический выключатель 290 А

Как видите, рассчитать размер молотка, который вам нужен, не так уж сложно.


Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
