Разработкасметных расчетовна подвеску кабельной продукции

Как составить смету на электрику, прокладку СИП и ПВС кабелей? Для этого требуются обширные и разносторонние знания в электромонтажной области: правила прокладки скрытой / открытой проводки, установки электроаппаратуры и оборудования. Сборник строительных расценок в части 33 описывает перечень работ по строительству электросетей напряжением от 0,38 (0,4 кВ) до 1150 кВ. По нормативам первого раздела оцениваются затраты на возведение фундаментов из сборного железобетона под ВЛ опоры 0,4, 0,35 и более кВ (центрифугированные, стальные, свободностоящие), в т.ч. железобетонных подножников, анкерных плит, ригелей. Выполнение работ по сборникам единичных и элементных расценок предусматривает учет затрат на погрузку-разгрузку инструментов и инвентаря, монтаж и переноску приспособлений для работы на высоте: обычных стремянок, лестниц, установку плакатов безопасности и пр. В тоже время при устройстве фундаментов по нормативам части 33 не учитывается строительство железобетонных свай, водоотлив и крепление котлованов в места притоков грунтовых вод. Также в дополнение к основным СМР требуется учитывать затраты на перемещение рабочих-строителей на площадку, транспортировку материалов и оборудование по ведомственным дорогам на трассу, перебазировку машин и механизмов, устройство переправ через крупные водные объекты, переходов через ущелья, временных дорог, подвеску троса и проводов через небольшие водные преграды, анкеровку, запасовку и распасовку полиспастов, засыпку щебеночного основания под фундаменты, нанесение дневной маркировки и создание сигнального освещения, выполнения работ в труднодоступной местности при наличии вечномерзлых либо скальных грунтов или движущихся дюнных песков.

В части 33 на прокладку различных типов линий электропередач перечислены нормативы расхода строительных ресурсов на:

— бурение котлована под ж/б опоры ВЛ 0,4, 0,35 и более кВ;

— монтаж опор: одно- и несколько стоечных, свободностоящих, центрифугированных объемом до 8 м3, стальных свободностоящих массой до 15 т, опор ВЛ 750 и 1150 кВ;

— подвеску проводов ВЛ 35, 110 и 220 кВ сечением до и свыше 240 мм2 и длине анкерного пролета до и более 1 км;

— подвеску проводов ВЛ 330 кВ на 6 проводов, ВЛ 500 кВ, ВЛ 750 кВ, а также грозозащитных тросов без пересечения препятствий либо с пересечением ж/д ветки, автодороги, линий связи.

При демонтаже проводов и грозозащитных тросов к нормативам строительных сборников применяют коэффициенты к ОЗМ и ЭМ: 0,75 – для 3-хпроводных ВЛ 32-220 кВ, 0,7 или 0,75 — для 6-типроводных ВЛ 500 кВ и 0,65 – для грозозащитных тросов.

В сборнике также предусмотрены расценки на производство прочих работ на воздушных линиях электропередач, таких как гидроизоляция, антикоррозийное покрытие, устройство заземления, погрузка-выгрузка ручным способом, окраску стальных опор ВЛ и ОРУ и пр.

Раздел 4 части 33 описывает алгоритм монтажа трансформаторных подстанций и устройства воздушных линий электропередачи от 0,38 до 35 кВ, в т.ч.:

— установку деревянных и железобетоных опор ВЛ 0,38, 6-10 кВ с заготовкой, сборкой, бурением котлованов для монтажа и выверки опор, послойным уплотнение грунта и закреплением табличек безопасности;

— монтаж ригелей к стойкам (приставкам) опор с заготовкой, выкладкой и присоединением деревянных, железобетонных или стальных ригелей к стойкам;

— строительство ж/б анкерных или опорных плит под ВЛ 35кВ объемом до 6,5 м3, а также ж/б ригелей и анкеров;

— подвеска проводов ВЛ 0,38, 6-10 кВ с креплением и устройством перемычек различного сечения с тросами и без, в т. ч. на переходах через автодороги с устройством Т- и П-образных защит через препятствия.

Таблицы ГЭСН (ФЕР) 33-04-014 ГЭСН (ФЕР) 33-04-015 используются при составлении смет на устройство освещения и заземления ЛЭП, подстанций и опор ВЛ. Для разработки локальных смет на подвеску самонесущего провода СИП-2А напряжением 0,4-1 кВ часто применяется норматив ГЭСН (ФЕР) 33-04-017, согласно которому производится проверка опор на прочность, подъем кабеля на опору с монтажом кронштейнов и промежуточной подвеской на стальных лентах, закрепление и снятие роликов с разматыванием провода СИП-2А и установка заземлителей. В ресурсной части расценки отражено несколько специализированных электромонтажных деталей, количество которых берется при составлении сметы либо по проектному, либо по нормативному расходу: ответвительный зажим Р95, комплекты для промежуточной подвески ES 1500Е, лента из нержавейки длиной 50 м F207, скрепа NC20 (20 мм) под СИП, непосредственно самонесущие провода (ресурс 502-9101) и стяжные хомуты.

В рассматриваемом примере составления сметы на монтаж СИП используется таблица 33-04-008 – подвеска проводов ВЛ 0,38 кВ с несколькими жилами, применяемая при отсутствии в ТСНБ прямых расценок на подвеску самонесущих кабелей.

Пример составления сметы на монтаж СИП

Обоснование	Наименование	Кол.	Осн. З/п	ЭкМаш	З/п Мех	Всего
ТЕРм08-03-526-02	1-, 2-, 3-хполюс. автоматический выключатель на 100 А, установленный на стене или вертикальной конструкции	шт.	17,7	3,45	0,1	109,67
ТСЦ-509-2260	Автоматический выключатель «IEK» ВА47-100 3Р 80А	шт.	0.00		0	150,15
ТЕРм08-01-066-01	10-ти кВольтный разрядник	1 компл. (3 фазы)	23,16	27,08	1,14	61,34
Коммерческое предложение	Ограничитель перенапряжения ОПН-038	шт.	0.0		0.0	53,55
ТЕРм08-02-144-04	Присоединение жил провода сечением 35 мм2 к зажиму	100 шт.	132,01		0.00	134,65
ТЕРм08-02-305-01	Установка хомута на опоре	1 шт.	1,77	46,72	3,53	48,53
ТСЦ-111-0133	Ответвительный зажим для СИП Р2-95	1 шт.		0.0	0.00	32,6
КП	Стандартный ответвительный модуль	1 шт.	0	0.0		62,18
ТЕРм08-02-409-01	Прим. монтаж гибкой трубы гофрированной по стене и вертикальным конструкциям	100 м	179,69	55,12	1,14	1055,46
ТСЦ-301-1380	Гофрированная защитная трубка	м			0.0	7,7
ТСЦ-301-0040	Хомут для крепления трубы	шт.	0.0	0		8,89
ТЕР33-04-008-03	Подвеска проводов ВЛ 0,38 кВ	1 км	257,21	257,21	53,31	1085,26
500-7737	Самонесущий провод для воздушных линий электропередачи напряжением 0,6/1 кВ СИП-2	1000 м		0	0.00	68026,25
ТСЦ-111-0142	Анкерный зажим (СИП) PA 1500	1 шт.	0.00		0	99,26
ТСЦ-111-0156	Анкерный кронштейн для СИП марки CA 1500	1 шт.		0	0.00	42,41

Представленный пример составления сметы на монтаж провода СИП демонстрирует неклассический способ осмечивания подвески данного кабеля, поскольку в расценке он не является самонесущим. В монтажных территориальных сборниках части 8 прямая расценка на установку самонесущих проводов указана далеко не всегда. Чаще при составлении сметы на монтаж СИП используют нормативы ГЭСН (ФЕР) 08-02-149 – прокладываемый на тросе кабель до 35 кВ или ГЭСН (ФЕР) 08-02-394 – тросовая проводка. Первая расценка описывает прокладку кабеля до 1 кг или до 4 кг с установкой и демонтажом лебедки, роликов и барабана, подвеской троса, маркировкой и пр. При этом на прокладку 100 м кабеля массой до 1 кг требуется 13, 68 часов работы монтажника 4 разряда, более тяжелой кабельной продукции до 4 кг – уже 18,08 чел.ч. Прокладка тросовой проводки по нормативу 08-02-394, относящемуся к разделу электросетей внутри помещений, напротив, производится с установкой конструкций, коробок, присоединением жил проводов и прозвонкой. По данной расценке может осмечиваться подвеска кабельной продукции сечением до 6, 16 и 35 мм2, а также тросового кабеля сечением до 16 мм2. При этом количество человеко-часов, необходимых для прокладки 100 м кабельной продукции, варьируется в диапазоне от 22,72 до 53,12 чел.ч. Кроме того, по таблице 08-02-394 при монтаже СИП используются автоматы для дуговой сварки с электродами, тросовые анкеры и болты с гайкой и шайбой. В таблице 08-02-149 применен совсем другой способ монтажа, и провод крепится тросовыми анкерами и зажимами с использованием сложных технических средств: автокранов, гидравлического домкрата грузоподъемностью до 100 т и мощных электролебедок. Из рассмотренных примеров очевидно, что монтаж СИП в составляемых сметах может производиться по расценкам частей на электромонтажные работы и устройство ЛЭП. Какой бы сметный норматив не применялся бы в локальном расчете на монтаж СИП, корректность использования таблиц строительных ресурсов при составлении сметы определяется согласно наличию расценок в той или иной ТСНБ, проектным данным и применяемым технологиям монтажа кабельной продукции.

smeta-ks-krasnodar.ru

стоимость натяжки Сип провода — Декстер Групп

СИП-2 3х16+1х25 м 69,00 СИП-2 3х25+1х35 м 89,00 СИП-2 4х16+1х25 м 82,00 СИП-2 4х25+1х35 м 107,00 СИП-2 3х25+1х54,6 м 101,00 СИП-2 3х35+1х54,6 м 123,00 СИП-2 3х50+1х54,6 м 140,00 СИП-2 3х50+1х70 м 155,00 СИП-2 3х70+1х54,6 м 181,00 СИП-2 3х70+1х70 м 189,00 СИП-2 3х70+1х95 м 203,00 СИП-2 3х95+1х70 м 227,00 СИП-2 3х95+1х95 м 242,00 СИП-2 3х120+1х95 м 300,00 СИП-2 3х150+1х95 м 354,00 СИП-2 3х185+1х95 м 445,00 СИП-2 3х240+1х95 м 515,00 СИП-2 3х25+1х54,6+1х16 м  заказ СИП-2 3х35+1х54,6+1х16 м 128,00 СИП-2 3х50+1х54,6+1х16 м 155,00 СИП-2 3х50+1х54,6+1х25 м 181,00 СИП-2 3х70+1х54,6+1х16 м 205,00 СИП-2 3х70+1х70+1х16 м 198,00 СИП-2 3х70+1х70+1х25 м 198,00 СИП-2 3х95+1х70+1х16 м  заказ СИП-2 3х95+1х95+1х16 м 260,00 СИП-2 3х95+1х95+1х25 м 287,00 СИП-2 3х120+1х95+1х16 м 310,00

www. dexter-group.ru

Прайс-лист на строительство воздушных и кабельных линий (ЛЭП)

п/п	Наименование работ	Ед. изм.	Цена за ед.
УСТАНОВКА ОПОР
1	Развозка опор по трассе	шт.	400
2	Установка опоры промежуточной 9,5 м., от:	шт.	1500
3	Установка укоса 9,5 м., от:	шт.	1800
4	Установка опоры промежуточной 11 м., от:	шт.	1900
5	Установка укоса 11 м., от:	шт.	2200
6	Монтаж узла крепления опор	шт.	900
МОНТАЖ ПРОВОДА
7	Монтаж СИП-2 (СИП-4) сеч. до 16 мм.кв., от:	м.п.	40
8	Монтаж СИП-2 (СИП-4) сеч. до 25 мм.кв., от:	м.п.	45
9	Монтаж СИП-2 сеч. до 35 мм.кв., от	м.п.	60
10	Монтаж СИП-2 сеч. до 50 мм.кв., от:	м.п.	120
11	Монтаж СИП-2 сеч. до 75 мм.кв., от:	м.п.	150
12	Монтаж СИП-2 сеч. до 90 мм.кв., от:	м.п.	180
13	Монтаж СИП-2 сеч. до 120 мм.кв., от:	м.п.	200
14	Монтаж СИП-3 сеч. до 35 мм.кв., от:	м.п.	25
15	Монтаж СИП-3 сеч. до 50 мм.кв., от:	м.п.	30
16	Монтаж СИП-3 сеч. до 75 мм.кв., от:	м.п.	60
17	Монтаж СИП-3 сеч. до 90 мм.кв., от:	м.п.	70
18	Монтаж неизолированного провода	м.п.	30
ТРАВЕРСЫ, РАЗЪЕДИНИТЕЛИ, ОГОЛОВКИ
19	Монтаж траверс стальных ТН, от:	шт.	270
20	Монтаж разъединителей ВЛ, от:	шт.	3000
21	Монтаж грозоразрядных устройств	шт.	700
ДОПОЛНИТЕЛЬНЫЕ РАБОТЫ
22	Разработка грунта вручную, глубиной до 2 м	м 3	600
23	Повторное заземление опоры	шт.	1200
24	Установка прожектора (светильника), отдельно устанавливаемого на кронштейне	шт.	1500
25	Прокладка кабеля в готовых траншеях, от:	м.п.	120
26	Ввод в здание из асбестоцементных труб	шт.	3000
27	Маркировка кабеля и концов	шт.	50
28	Устройство постели под кабель	м.п.	150
29	Нарезка швов в дорожных покрытиях	м.п.	700
30	Монтаж концевых муфт, от:	шт.	5000
31	Устройство пересечений КЛ с газопроводами, водопроводами	шт.	3200
32	Восстановление дорожного покрытия	м 2	4000
33	Укладка асбоцементных/ПНД труб	м. п.	120
34	Сверление отверстий в бетоне для ввода в здание	шт.	3000
35	Устройство уплотняемых трамбовками слоев	м.п.	190
36	Обратная засыпка грунта	м 3	350
СИСТЕМЫ УЧЕТА ЭЛЕКТРОЭНЕРГИИ
37	Устройство спуска-подъема по опоре	шт.	1200
38	Сборка и установка Щита Учета на опору, фасад	шт.	2500

electro-spb.com

Прайс-лист электромонтажные работы — НН

Прокладка кабеля сечением до 4 мм. кв. по конструкциям — скрытая проводка.	м	50
Прокладка кабеля сечением до 4 мм. кв. по конструкциям — открытая проводка.	м	60
Прокладка кабеля сечением 6 — 10 мм. кв. по конструкциям — скрытая проводка.	м	60
Прокладка кабеля сечением 6 — 10 мм. кв. по конструкциям — открытая проводка.	м	70
Стоимость замены электропроводки сечением до 4 мм. кв.	м	50
Прокладка трубы гофрированной до 32 мм. по конструкциям — открытая проводка.	м	50
Прокладка трубы гофрированной до 32 мм. по конструкциям — скрытая проводка.	м	60
Затягивание проводов в трубы сечением до 4 мм. кв.	м	25
Затягивание проводов в трубы сечением 6 — 10 мм. кв.	м	55
Прокладка кабель-канала до 40х40 мм. по конструкциям — открытая проводка.	м	80
Стоимость прокладки кабеля в кабель-каналах	м	30
Монтаж системы теплый пол: кабельный	м2	400
Монтаж системы теплый пол: кабельный (маты)	м2	300
Монтаж системы теплый пол: пленочный инфракрасный	м2	250
Установка коробки монтажной	шт	65
Установка коробки распределительной (гипсокартон)	шт	82
Сборка схем (зачистка, скрутка, сварка жил, изоляция) до 3 кабелей в коробке	шт	250
Установка щита учетно-распределительного (до 50 модулей), встраиваемого в стену (пеноблок,кирпич, бетон)	шт	700
Сборка щита учетно распределительного (один 1-полюсный Авт. Выкл. = 1 модуль.)	мод	125
Подключение щита учетно распределительного (один 1-полюсный Авт. Выкл. = 1 модуль.)	мод	125
Установка сборка и подключение автоматического выключателя 1 полюсного	шт	125
Установка сборка и подключение автоматического выключателя 3-х полюсного	шт	375
Установка сборка и подключение УЗО 2-х полюсного	шт	250
Установка сборка и подключение УЗО 4-х полюсного	шт	500
Установка счетчика однофазного	шт	990
Установка счетчика трехфазного, прямого и трансформаторного включения	шт	1490
Установка трансформатора тока	шт	865
Установка рубильника типа ЯБПВУ-100-1М У3 на ток до 100 А, с подключением (8 присоединений)	шт	1995
Установка рубильника типа ЯБПВУ-100-1М У3 на ток до 250 А, с подключением (8 присоединений)	шт	2570
Установка рубильника типа ЯБПВУ-100-1М У3 на ток до 400 А, с подключением (8 присоединений)	шт	3197
Монтаж защитного контура заземления (3 вертикальных электрода+ горизонтальный) под ключ  с разработкой грунта и обратной засыпкой .	шт	29950
Установка розетки открытой проводки	шт	100
Установка розетки скрытой проводки	шт	89
Установка выключателя открытой проводки	шт	100
Установка выключателя скрытой проводки	шт	79
Установка регулятора теплого пола	ш	499
Установка настенного светильника (бра)	шт	255
Установка встраиваемого светильника	шт	227
Подключение патрона Е14, Е27 керамического	шт	25
Подключение патрона Е14, Е27 карболитового	шт	50

www.avtnn.ru

---

Смотрите также

• Смета кс неверный параметр командной строки
• Практические рекомендации по расчету объемов земляных работ для их учета в локальных сметах
• Смета на холодоснабжение
• Пример смета на мокрый фасад
• Коэффициент на металлоконструкции в сметах
• Организация строительной площадки смета
• Смета по ущербу
• Смета на каркасный дом 6х6
• Количество в смете
• Протяжка болтовых соединений смета
• Смета на монтаж дымохода шидель

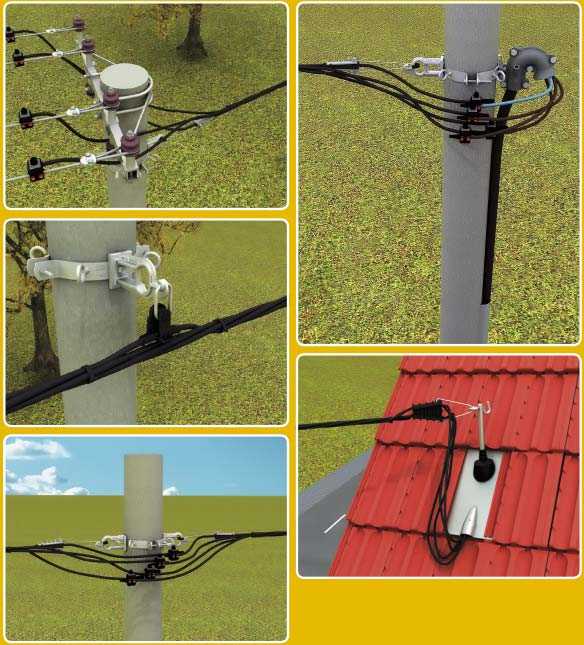

Монтаж провода СИП 0,4 кВ

Главная
Монтаж провода СИП…

• Применение в проекте электроснабжения СИП для наружного освещения и линий электропередач 0.

  4, 10, 20 кВ

  Применение самонесущих изолированных СИП или их аналога SAX и защищенных (ПЗВ) проводов при сооружении воздушных линий электропередачи решает многие проблемы, которые возникают при проектировании воздушных линий на голых проводах марки АС – проектирование электроснабжения с использованием провода СИП значительно повышает надежность системы электроснабжения.

  Применение провода СИП довольно дорогое решение, но зато самое надежное, прогрессивное и надежное в проекте электроснабжения. В основном СИП применяют в проектах электроснабжения магистральных линий, отводов, для подключения домов и хозяйственных построек. Так же провод СИП часто применяют в проектах электроснабжения промышленных объектов на стороне СН (16-10 кВ).

  СИП бывает разных модификаций для разных целей. Провода СИП-1, СИП-2, СИП-1A, СИП-2A, СИП-4, а в сетях до 20 кВ – провода СИП-3.



  СИП-1, СИП-2 — cамонесущие изолированные провода	СИП-3 — cамонесущие изолированные провода	СИП-4 — cамонесущие изолированные провода

  Конструкция провода СИП – это три фазных изолированных провода, скрученных вокруг нулевого несущего троса (жилы) из специального алюминиевого сплава. К жгуту проводов могут добавляться изолированные провода для использования в проекте электроснабжения и уличного освещения. Внешняя изоляция СИП выполняется из сшитого полиэтилена устойчивого к солнечному воздействию. В проводах в СИП-1А, СИП-2А применяется изолированная несущая нулевая жила.

  СИП для распределительных сетей состоят из скрученных изолированных алюминиевых проводов сечением 16 или 25 мм 2 . Они не содержат несущего провода и применяются на коротких участках и в сетях освещения.

  Провод СИП-3 – одножильный провод для подвеса на воздушную линию 6-10 кВ. Его внешняя изоляция выполнена из сшитого полиэтилена. Она устойчива к воздействию солнца и обладает повышенной по сравнению с голым проводом надежностью к коротким замыканиям. Даже падение дерева на воздушную линию не вызывает отключения, если провод окончательно не оборван, электроснабжение объекта не прервется и замыкания на землю не будет.

  СИП-4 — это пучок проводов, скрученных в общий жгут. При этом все токопроводящие жилы выполнены из алюминия и имеют равное сечение, изоляция выполнена из полиэтилена.
  СИПс-4 — с изоляцией из сшитого полиэтилена устойчивого к солнечной радиации.
  СИПн-4 — с изоляцией из полимерной композиции, не распространяющей горение.

  Наибольшее распространение получили провода СИП-2 и СИП-2А
  Несмотря на большую дороговизну провода СИП-2А, чем СИП-2 применяют его чаще. Это связано с тем, что он обеспечивает большую безопасность и допускает подключение потребителей к линии без отключения питания.

  Монтаж провода СИП на линию необходимо вести при температуре выше -20 градусов. Для монтажа линейной арматуры и различных зажимов, спиральных пружин, колпачков, изоляторов требуется специальный инструмент и четкое соблюдение технологии ведения монтажных работ. Только так можно обеспечить надежность.

  Устойчивость к погодным воздействиям.
  Снижение эксплуатационных затрат за счет резкого повышения надежности, относительно воздушной линии с неизолированными проводами.
  Требуется более узкая просека в лесах и возможен монтаж провода на фасады.
  Возможность установки цепей.
  Возможность совместного монтажа СИП 10 кВ и СИП 0.4 кВ.

  К недостаткам провода СИП можно отнести большую стоимость строительства, которая окупается в процессе эксплуатации.

• Технология монтажа ЛЭП напряжением до 10 кВ

  Разбивку котлованов под опоры проводят теодолитом, стальной мерной лентой или стальной рулеткой по схеме, на которой указаны разбивочные оси и размеры котлованов поверху и понизу с учетом применяемого фундамента и требуемой крутизны откосов.
  Размеры дна котлованов не должны превышать размеров опорной плиты фундамента более чем на 150 мм на сторону.
  Рытье котлованов с вертикальными стенками без креплений допускается в грунтах естественной влажности при отсутствии грунтовых вод. 190
  Глубина котлованов в насыпных песчаных и гравийных грунтах не должна превышать 1 м, в глинистых — 1,25 м, в особо плотных — 2 м.
  Указанные размеры допустимы при условии монтажа фундаментов немедленно после открытия котлованов.
  Механизированную разработку грунта в котлованах выполняют без нарушения его структуры в основании фундамента. Для этого разработку котлованов экскаватором производят с недобором грунта на толщину 100—200 мм. Разработка грунта ниже проектной отметки не допускается.
  Грунт, вынутый при рытье котлованов, укладывают таким образом, чтобы он не препятствовал проведению последующих операций (установке подножников, сборке опор). Вынутый грунт следует отбрасывать на расстояние не менее 0,5 м от бровки котлована во избежание излишней нагрузки на стенки котлована и возможности их обвала.
  Котлованы цилиндрической формы в вязких грунтах разрабатывают буровыми машинами.
  Для изготовления деревянных опор ВЛ напряжением 10 кВ применяют сосну и лиственницу. Можно применять ель и пихту. Лес, идущий на изготовление опор, целиком ошкуривают со снятием луба.
  Для опор ВЛ применяют бревна, пропитанные антисептиком. Глубина проникновения антисептика в заболонную древесину должна составлять не менее 85 % толщины заболони.
  Ниже приведены допуски на выверку деревянных опор.
  Отклонение опоры от вертикальной оси вдоль и поперек линии (отношение отклонения верхнего конца стойки опоры к ее высоте)………………………………………………………………………… 1:100
  Выход опоры из створа линии (мм) при длине пролета: до 200 м……………………. 100
  более 200 м…………………………………………………………………………………………………………….. 200
  Уклон траверсы (отклонение от горизонтали) ……………………………………………………  1:50
  Разворот траверсы относительно оси линии электропередачи (градус), для угловой опоры — относительно линии, перпендикулярной к биссектрисе угла поворота трассы         .                       5
  При прохождении трассы ВЛ с деревянными опорами по местам, где возможны низовые пожары, опоры защищают следующим образом: вокруг каждой опоры на расстоянии 2 м от нее роют канавы глубиной 0,4 и шириной 0,6 м; вокруг каждой опоры очищают от травы и кустарника площадки радиусом 2 м; на этих участках
  применяют железобетонные приставки, если их высота от уровня земли до деревянной стойки превышает 1 м.
  Железобетонные опоры, поступившие на монтаж, тщательно осматривают: они могут иметь раковины и выбоины размером не более 10 мм по длине, ширине и глубине. При этом на 1 м длины опоры не должно быть более двух раковин и выбоин. Раковины и выбоины подлежат заделке цементным раствором.
  Железобетонные опоры собирают на деревянных подкладках.
  Основной способ заделки одностоечных железобетонных опор в грунте — установка их в цилиндрические котлованы с ненарушенной структурой грунта.
  В слабых фунтах или при высоком уровне грунтовых вод одностоечные опоры устанавливают в цилиндрические котлованы либо в котлованы с естественными откосами и дополнительно крепят их железобетонными ригелями.
  Как правило, при установке одностоечных железобетонных опор применяют полуавтоматическую строповку, позволяющую освобождать установленные опоры от такелажных тросов с земли без подъема людей на опору.
  Пазухи цилиндрических котлованов после установки опор засыпают грунтом, песком, песчано-гравийными или щебеночными смесями, цементно-песчаным раствором (зимой — цементно-песчаной сухой смесью). Засыпку осуществляют при тщательном послойном трамбовании.
  Разрешаемые допуски на выверку одностоечных железобетонных опор приведены ниже.
  Отклонение опоры от вертикальной оси вдоль и поперек линии (отношение стойки опоры к ее высоте)…………………………………………………………………………………………………………………. 1:150
  Выход опоры из створа линии (мм) при длине пролета: до 200 м…………………….         100
  более 200 м…………………………………………………………………………………………………………….. 200
  Уклон траверсы (отклонение от горизонтали)……………………………………………….. . 1:100
  Горизонтальное смещение конца траверсы от линии, перпендикулярной к оси трассы (для угловой опоры — относительно линии, перпендикулярной к биссектрисе угла поворота трассы), мм       100
  Расстояния от подземной части опоры BЛ до подземных канализационных трубопроводов должны быть не менее 2 м для BЛ напряжением до 10 кВ.
  При сближении ВЛ с магистральными газо- и нефтепродуктопроводами последние должны прокладываться вне охранной зоны 192
  BЛ, установленной «Правилами охраны высоковольтных электрических сетей» (Юм — для ВЛ напряжением до 10 кВ). Это расстояние отсчитывают от газо- и нефтепродуктопроводов до проекции крайних проводов ВЛ при отклоненном их положении. В стесненных условиях, когда ВЛ параллельны указанным трубопроводам, расстояние от земной части опор ВЛ до трубопроводов допускается 5м — для ВЛ напряжением до 10 кВ.
  При сближении и пересечении ВЛ с магистральными газопроводами давлением менее 1,2 МПа, а также трубопроводами различного назначения, расстояния от подземной части опоры ВЛ до трубопроводов должны быть не менее 5м — для ВЛ напряжением до 10 кВ. Установку изоляторов, раскатку, натяжение и крепление проводов производят способами, описанными в предыдущем параграфе.
  Заземлению подлежат:
  железобетонные опоры ВЛ напряжением до 10 кВ в населенной и в ненаселенной местности;
  железобетонные и деревянные опоры всех типов линий всех напряжений, на которых установлены устройства грозозащиты;
  все виды опор, на которых установлены силовые и измерительные трансформаторы, разъединители, предохранители и другое оборудование.
  Заземляющие устройства опор выполняют в виде ввернутых в грунт вертикальных стержневых заземлителей диаметром 12 мм или погруженных в грунт вертикальных заземлителей из угловой стали. Широкое применение получили заземляющие устройства из стальных полос, расположенных в виде лучей, или глубинные заземлители из полосовой или круглой стали.

Установка — Справочное руководство по SIP 4.19.3

Загрузка

Последний выпуск исходного кода SIP можно загрузить с
http://www.riverbankcomputing.com/software/sip/download.

SIP также включен во все основные дистрибутивы Linux. Однако это
может быть версия или две устаревшие.

Настройка

После распаковки исходного пакета (файл .tar.gz или файл .zip
в зависимости от вашей платформы) вы должны проверить любые README файлов
которые относятся к вашей платформе.

Далее необходимо настроить SIP, выполнив скрипт configure. py .
Например:

 python configure.py


Предполагается, что интерпретатор Python находится на вашем пути. Что-то вроде
в Windows может подойти следующее:

 c:\python35\python configure.py


Если у вас установлено несколько версий Python, убедитесь, что вы используете
интерпретатор, для которого вы хотите, чтобы SIP генерировал привязки.

Полный набор параметров командной строки:

--версия

Показать номер версии SIP.

-h , --help

Показать справочное сообщение.

--arch

Двоичные файлы для архитектуры MacOS/X будут созданы. Этот
Опция должна быть указана один раз для каждой архитектуры, которую нужно построить. Указание
более чем одна архитектура приведет к созданию универсального двоичного файла.

-b <КАТАЛОГ> , --bindir <КАТАЛОГ>

Генератор SIP-кода будет установлен в директорию

.

--configuration <ФАЙЛ>

Новое в версии 4.16.

содержит конфигурацию сборки SIP, которая будет использоваться вместо этого
динамического самоанализа системы и обычно используется, когда
кросс-компиляция. См. Настройка с помощью файлов конфигурации.

-d , --destdir

Модуль sip будет установлен в директорию

.

--deployment-target <ВЕРСИЯ>

Новое в версии 4.12.1.

Каждый сгенерированный Makefile будет устанавливать MACOSX_DEPLOYMENT_TARGET
переменная окружения до <ВЕРСИЯ> . Для устранения ошибок в
некоторых версиях Python это следует использовать вместо установки
переменная среды в оболочке.

-e <КАТАЛОГ> , --incdir <КАТАЛОГ>

Файл заголовка SIP будет установлен в каталоге

.

-k , --статический

Модуль sip будет собран как статическая библиотека. это полезно
при сборке модуля sip в качестве встроенного модуля Python.

-n , --универсальный

Генератор кода SIP и модуль будут построены как универсальные двоичные файлы
под MacOS/X. Если параметр --arch имеет
не указан, то универсальный двоичный файл будет включать i386 и
ppc архитектур.

--без заглушек

Новое в версии 4.19.

Это отключает установку файла-заглушки sip.pyi .

-- без инструментов

Новое в версии 4.16.

Генератор SIP-кода и модуль sipconfig не будут установлены.

-p <ПЛАТФОРМА> , --платформа <ПЛАТФОРМА>

Явно укажите платформу/компилятор, который будет использоваться системой сборки,
в противном случае будет использоваться значение по умолчанию для конкретной платформы.
--show-platforms опция будет
отображать все поддерживаемые платформы/компиляторы.

-s , --sdk

Если указана опция --universal , то это
указывает имя каталога SDK. Если путь не указан, то он
предполагается, что это подкаталог
/Applications/Xcode.app/Contents/Developer/Platforms/MacOSX.platform/Developer/SDK
или /Разработчик/SDK .

--stubsdir <КАТАЛОГ>

Новое в версии 4.19.

— это имя каталога, в котором sip.pyi подсказки типа
файл-заглушка установлен. По умолчанию это каталог, в котором
Установлен модуль sip .

-u , --отладка

Модуль sip будет построен с символами отладки.

-v , --sipdir

По умолчанию файлы .sip будут установлены в каталог

.

---шоу-платформы

Будет отображен список всех поддерживаемых платформ/компиляторов.

--show-build-macros

Отобразится список всех доступных макросов сборки.

--sip-модуль <ИМЯ>

Модуль sip будет создан с именем <ИМЯ> , а не
по умолчанию sip . <ИМЯ> может иметь форму
пакет.подпакет.модуль . См. Создание частной копии модуля sip, чтобы узнать, как использовать
это для создания частной копии модуля sip .

--sysroot <КАТАЛОГ>

Новое в версии 4.16.

— это имя необязательного каталога, который заменяет sys.prefix
в именах других каталогов (в частности, в тех, где указано, где находится
будут установлены различные компоненты SIP и где Python включает
каталоги можно найти). Обычно используется при кросс-компиляции или
при построении статической версии SIP. См. Настройка с помощью файлов конфигурации.

--target-py-version <ВЕРСИЯ>

Новое в версии 4.16.

— основная и дополнительная версии (например, 3.4 ) версии
Python является мишенью. По умолчанию версия Python, используемая для
запустите скрипт configure.py . Обычно используется, когда
кросс-компиляция. См. Настройка с помощью файлов конфигурации.

--use-qmake

Новое в версии 4.16.

Обычно сценарий configure.py использует собственную систему сборки SIP для
создайте Makefiles для генератора кода и модуля. Этот вариант вызывает
файлы проекта (файлы .pro ), используемые программой Qt qmake для
генерируется вместо этого. Затем следует запустить qmake для создания
Makefiles. Это особенно полезно при кросс-компиляции.

Сценарий configure.py принимает множество других параметров, позволяющих
система сборки, которая будет тонко настроена. Они имеют форму имя=значение или
имя+=значение . Параметр --show-build-macros отобразит каждое поддерживаемое имя , хотя и не
все применимы ко всем платформам.

Форма имя=значение означает, что значение заменит существующее значение
имя .

Форма имя+=значение означает, что значение будет добавлено к существующему
значение имя .

Например, следующее отключит поддержку исключений C++ (и т.
уменьшить размер двоичных файлов модуля) при использовании с GCC:

 Python configure.py CXXFLAGS+=-fno-исключения


Чистый модуль Python с именем sipconfig.py создается
configure.py . Это определяет каждое имя и соответствующее ему имя.
значение . Глядя на него, вы получите хорошее представление о том, как работает система сборки.
использует разные варианты. Он подробно описан в
Система сборки.

Настройка для MinGW

SIP и модули, которые он генерирует, могут быть созданы с помощью MinGW, порта Windows
ССЗ. Вы должны использовать --командная строка платформы
возможность указать правильную платформу. Например:

 c:\python35\python configure.py --platform win32-g++


Настройка для компилятора Borland C++

SIP и модули, которые он генерирует, могут быть созданы с помощью бесплатного Borland C++
компилятор. Вы должны использовать командную строку --platform
возможность указать правильную платформу. Например:

 c:\python35\python configure.py --platform win32-borland


Вы также должны убедиться, что у вас есть совместимая с Borland версия Python
библиотека. Если вы используете стандартный дистрибутив Python (созданный с использованием
Компилятор Microsoft), то вы должны преобразовать формат библиотеки Python.
Например:

 coff2omf python35.lib python35_bcpp.lib


Building

Следующим шагом является сборка SIP с помощью команды make вашей платформы. За
пример:

Последним шагом является установка SIP с помощью следующей команды:

 make install


(В зависимости от вашей системы вам могут потребоваться привилегии root или администратора.)

Это позволит установить различные компоненты SIP.

Настройка с помощью файлов конфигурации

Сценарий configure.py обычно анализирует установку Python.
интерпретатора, запускающего его, чтобы определить имена различных
нужные ему файлы и каталоги. Это нормально для встроенной сборки SIP, но
не подходит для кросс-компиляции. В этом случае можно поставить
конфигурационный файл, указанный с помощью
--опция конфигурации , которая содержит
определение всех необходимых значений.

Формат файла конфигурации следующий:

• элемент конфигурации представляет собой одну строку, содержащую пару имя/значение, разделенную
  на =
• значение может включать другое значение путем встраивания имени этого значения
  в окружении %( и )
• комментарии начинаются с # и продолжаются до конца строки
• пустая строка игнорируется.

configure.py предоставляет следующие предустановленные значения для
конфигурация:

py_major

— это основной номер версии целевой установки Python.

py_minor

— это дополнительный номер версии целевой установки Python.

системный корень

— это имя корневого каталога системы. Это указано с помощью
--опция sysroot .

Ниже приведен пример файла конфигурации:

 # Целевая установка Python.
py_платформа = линукс
py_inc_dir = %(sysroot)/usr/include/python%(py_major)%(py_minor)
# Где будет установлен SIP.
sip_bin_dir = %(sysroot)/usr/bin
sip_module_dir = %(sysroot)/usr/lib/python%(py_major)/dist-пакеты


В файле конфигурации можно указать следующие значения:

py_platform

— целевая платформа Python.

py_inc_dir

— целевой каталог включения Python, содержащий файл Python. h .

py_conf_inc_dir

— это целевой каталог включения Python, содержащий файл pyconfig.h .
Если это не указано, то по умолчанию используется значение 9.0011 py_inc_dir .

py_pylib_dir

— это целевой каталог библиотеки Python.

sip_bin_dir

— имя целевой директории, в которой будет находиться генератор SIP-кода.
установлены. Он может быть переопределен с помощью
--bindir вариант.

sip_inc_dir

— это имя целевого каталога, в котором будет находиться файл sip.h .
установлены. Если это не указано, то по умолчанию используется значение
py_inc_dir . Он может быть переопределен с помощью
--incdir опция.

sip_module_dir

— это целевой каталог, в который будет установлен модуль sip . Это
может быть переопределен параметром --destdir .

sip_sip_dir

— это имя целевого каталога, в котором будут сгенерированы файлы .sip .
установлен по умолчанию. Используется только при создании sipconfig
модуль. Это может быть переопределено с помощью --sipdir
вариант.

Установка SIP | Structural Insulated Panel Association

Правильная установка оболочки SIP необходима для обеспечения воздухонепроницаемости и энергоэффективности системы. Индустрия SIP разработала эти рекомендации, чтобы помочь обеспечить высококачественную установку.

• Общие правила обращения и установки SIP — 2 страницы основных советов
• Строительство с использованием SIP: НЕОБХОДИМО ЗНАТЬ кривой обучения и достижения высокой эффективности здания с помощью SIP
• Руководство строителя по структурно-изолированным панелям — подробное иллюстрированное руководство на 332 страницах, описывающее все этапы проектирования SIP и строительства . В соавторстве с инженерами-экспертами отрасли SIP и ученым-строителем Джозефом Лстибуреком

Детали подключения SIP

Нажмите здесь, чтобы загрузить полный набор 27 Подробности подключения SIP . Эти чертежи предоставлены SIPA в сотрудничестве с экспертами SIP, чтобы обеспечить принятый отраслевой базовый стандарт. Следуйте техническим чертежам, спецификациям и инструкциям по установке производителя SIP, чтобы обеспечить качество и избежать аннулирования каких-либо гарантий или гарантий производителя.

Включено в схемы:

• Соединение фундамента
• Соединение панели стена-стена
• Соединение панели крыша-стена
• Соединение панели крыша-крыша
• 55 Пол 5 9055 Детали 905 Соединение 4
• Дверной и оконный каркас

Основные советы по системам зданий SIP

• HVAC : Не превышайте размеры. Герметичная оболочка здания SIP означает меньшее оборудование HVAC. Нажмите здесь для объяснения зачем SIP-конструкциям механическая вентиляция .
• Сантехника : Проектирование и установка сантехники во внутренних стенах.
• Electric : Упростите работу по электромонтажу с помощью электрических желобов внутри панелей, как это предусмотрено производителем SIP.

Модифицированные изолированные панели (основа для гвоздей)

Модифицированные изолированные панели, также называемые панелями для гвоздей или гвоздями, представляют собой особый тип панелей, предлагаемых большинством производителей SIP. Панели для модернизации похожи на SIP, но с облицовкой из OSB только с одной стороны панели. Панели крепятся снаружи, чтобы сделать старые конструкции более энергоэффективными. Нажмите ниже, чтобы ознакомиться с рекомендациями по установке базы для ногтей и примерами из практики.

Дополнительные сведения о модернизации изоляционных панелей

Дополнительные ресурсы по установке

• Обучение .
