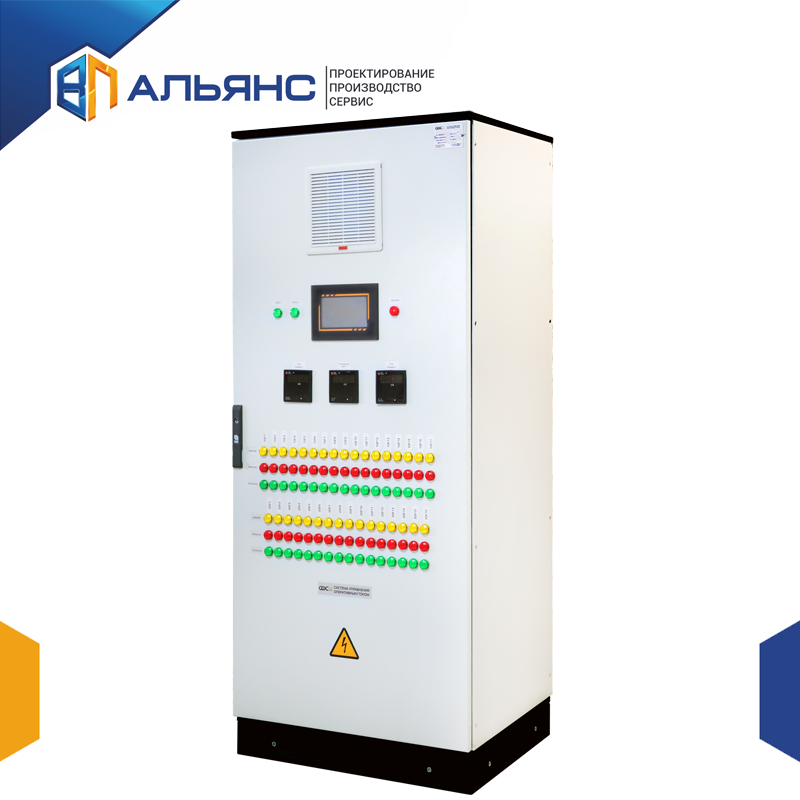

Шкафы управления оперативным током серии ШУОТ-2403, ШУОТ-2404, ШУОТ-2405, ШУОТ-2406 производится компаниями АО «Завод «Ивертор», ООО «Русэлт-Инжиниринг», ЗАО «Электромаш», Завод «Энергосистемы», Уфимский Электромеханический Завод. Мы предлагаем аналог – шкаф ШОТ-ELT собственного производства.

ШУОТ или Шкаф управления оперативным током – это оборудование, основное назначение которого – обеспечить электроэнергией технику, работающую на постоянном токе (220 V DC), и защитить ее от перебоев электроснабжения. Способ решение этих задач – присоединение аккумуляторных батарей как резервного источника электропитания. ШУОТ устанавливают на промышленных и других предприятиях, на объектах строительства, связи и транспорта в системах их электроснабжения.

1. Устойчивость к высоким нагрузкам: возможность кратковременных (до 20 секунд) трехкратных перегрузок.
2. Длительный срок службы – 15 лет и более. При этом АБ на протяжении всего срока не требуют дополнительного обслуживания.

ШУОТ и комплект АБ размещаются компактно в одном шкафу. Емкость аккумуляторных батарей достаточна для того, чтобы обеспечить питанием ЗРУ в течение 12-14 часов.

1. Как переключение с основного режима работы на АБ, так и обратное переключение  происходит без провалов напряжения.
2. Питание ШУОТ происходит по направлению от источника с глухим заземлением или изолированной нейтралью.
3. Благодаря ярким светодиодным индикаторам обеспечивается четкий визуальный контроль показателей.
4. Индикаторные и управляющие схемы ШУОТ выполнены на PIC-контроллерах.
5. Цикличное автотестирование с интервалом в 20 минут позволяет оперативно определять некачественное подключение.
6. Предусмотрены системы защиты от перегрузки, избыточного напряжения, короткого замыкания, перегрева силовых элементов, контроль изоляции и т.д.
7. КПД – от 95%.
8. Благодаря использованному сплаву охлаждающий радиатор не нуждается в принудительном охлаждении. Однако в системе предусмотрена эффективная система принудительного охлаждения на случай работы при максимальной нагрузке или повышения внешней температуры воздуха.
9. Функция автоматического тестирования параметров питающей сети и диагностики утечек тока.

ШУОТ существует в следующих модификациях:

• ШУОТ-2403-220-УХЛ4
• ШУОТ-2403-110-УХЛ4
• ШУОТ-2404-220-УХЛ4
• ШУОТ-2404-110-УХЛ4
• ШУОТ-2405-220-УХЛ4
• ШУОТ-2405-110-УХЛ4
• ШУОТ-2406-220-УХЛ4
• ШУОТ-2406-110-УХЛ4

Компания ООО «Элтон» производит шкаф ШОТ-ELT, являющийся аналогом шкафа управления оперативного тока ШУОТ. Ниже приведены сравнительные характеристики шкафов ШУОТ и ШОТ-ELT.

Характеристика	ШУОТ		ШОТ-ELT
Входные параметры
Напряжение питающей сети (линейное) трёхфазное, В	380 или 220		380 или 220
Колебания входного напряжения, %	±15 (-30; ±15)		±15 (-30; ±15)
Частота, Гц	50		50
Колебания частоты, %	±5		±5
Коэффициент полезного действия, %	>92		>92
Выходные параметры
Напряжение постоянного тока (регулируемое), В	230 (150… 250)	115 (90…140)	230 (190-286)	115 (95…143)
Номинальный ток, А	20…40 (80 при параллельной работе силовых блоков)		0,5-200
Точность стабилизации напряжения, %	±0,5		±0,5
Точность стабилизации токам заряда АБ, %	±1		±1
Количество и распределение отходящих линий	12 (4х6,3А; 4х10А; 4х16А)		до 32 ОЛ
Аккумуляторные батареи
Ёмкость, A/ч	35… 280		10-200
Срок службы, лет	7… 15		7-15
Время поддержки, мин	60… 300		60… 300
Размещение	шкафы или стеллажи		шкафы
Технологии	AGM, Gel, Dryfit		AGM, Gel, Dryfit
Окружающая среда
Температура, °С	+1… +35		-10… +35
Предельная температура, °С	+1… +40		-10… +40

В комплект входит руководство по эксплуатации.

техническая информация об Шкафе управления оперативным током ШУОТ

Шкаф управления оперативным током ШУОТ предназначен для обеспечения различных потребителей заданным напряжением постоянного тока в объектах энергетики, промышленности, нефтегазовой отрасли и других объектах, является гарантированным источником питания постоянного тока.

ШУОТ обеспечивает выполнение следующих функций:

ШУОТ рассчитан для эксплуатации внутри помещений, при следующих условиях:

Технические характеристики

Таблица 1. Основные параметры

Параметр, характеристика	Значение
Номинальное входное фазное/линейное напряжение, В	~220/380
Допустимое отклонение напряжения питающей сети, %	±15
Число фаз источника входного напряжения	3/N
Частота входного напряжения, Гц	45-65
Коэффициент мощности, не менее	0,94
Номинальное выходное напряжение, В	=230/=115
Диапазон изменения выходного напряжения выпрямителя, В DC	150-300/76-150
Номинальный выходной ток, А	5-10, 20, 30, 40, 60, 80, 100 и тд
Пульсации выходного напряжения, %	0,2
Регулируемые уставки контроля снижения сопротивления изоляции отходящих фидеров в соответствии с исполнением, кОм	0-99
КПД, %	≥ 96
Сопротивление изоляции электрических цепей относительно корпуса и изоляции между входами и выходами, не менее, МОм	5
Габаритные размеры ШхГхВ (мм) — Шкаф ШУОТ — Шкаф АБ	По согласованию с Заказчиком
Степень защиты	IP21-IP54
Способ обслуживания	Односторонний
Подвод кабелей	снизу, сверху*
Емкость аккумуляторной батареи (А/ч)	65*
Количество аккумуляторных батарей в шкафу АБ, шт.	17*/9*
Срок службы аккумуляторных батарей	5-18**

* По требованию заказчика возможны изменения.

** Срок службы установленных в шкафу герметизированных аккумуляторных батарей – в соответствии с эксплуатационной документацией предприятия-изготовителя.

По требованию заказчика ШУОТ может иметь следующие опции:

В состав ШУОТ входит шкаф ШУОТ и шкаф АБ.
В состав шкафа ШУОТ входит:	В состав шкафа АБ входит:

Рисунок А.1 Структурная схема 1	Рисунок А.2 Структурная схема 2
Рисунок А.3 Структурная схема 3	Рисунок А. 4 Структурная схема 4
Рисунок А.6 Структурная схема 6	Рисунок А.7 Структурная схема 7
Рисунок А.5 Структурная схема 5
