Дверной звонок своими руками: схема подключения

Содержание

• Особенности устройства
• Виды звонков
• Правила подключения
• Ремонт

Для того чтобы обустроить удобный доступ в квартиру следует разобраться со схемой дверного звонка. Сегодня существует множество моделей подобных устройств, но при этом общий принцип их работы остается практически одинаковым. Рассмотрим, как правильно установить и починить при необходимости звонок.

В зависимости от типа дверного звонка способ подключения может существенно отличаться

Особенности устройства

В каждом доме для создания комфортных условий на входе устанавливается целый перечень дополнительных приспособлений. Одним из них и является звонок на дверь. Его прямым назначением является оповещение находящихся в квартире людей о том, что к ним пришли гости.

С устройством звонка поверхностно знаком каждый человек. С внешней стороны жилища крепится кнопка вызова, внутри квартиры устанавливается динамик, который улавливает сигнал от кнопки и передает его в форме звукового оповещения. Так устроены простейшие модели. В современных устройствах функции значительно расширяются вплоть до передачи видеокартинки в режиме онлайн на мобильные телефоны. В зависимости от личных предпочтений, доступного бюджета и требований хозяев и выбирается, как сделать дверной звонок: в виде простейшего дополнения или со всеми доступными вспомогательными возможностями.

Очень часто владельцы дома планируют установку звонка для двери своими руками, поэтому важно понимать, какова схема его устройства и методику подключения. Для этого в первую очередь следует рассмотреть основные модели, существующие на современном рынке.

Современный дверной звонок с видеоглазком обеспечит безопасность дома

Виды звонков

Сегодня ассортимент товаров данной группы является огромным и не прекращает расширяться. С развитием технологий улучшаются не только внешние характеристики звонков, но и их функциональные возможности.

Установка дверного звонка теперь производится в считанные минуты, так как производители заранее предусмотрели облегчение устройства и удобство его использования.

Различают следующие виды дверных звонков:

• Проводные. Эта схема уже изживает себя. Все элементы соединяются между собой кабелем, что несколько усложняет процесс подключения. В инструкции должна прилагаться схема для помощи в установке.
• Беспроводные. Вместо шнура используется схема передачи радиосигнала и его прием через антенну. Единственным проводом может быть кабель блока питания.
• Звуковые. Сигналом служит звуковое оповещение: звонок, мелодия, музыкальная композиция, голосовая запись.
• Видеозвонки. Подключение дверного звонка с видеокамерой позволяет видеть происходящее за дверью. Некоторые модели активируются только при нажатии на кнопку, другие же могут включаться, ориентируясь на датчик движения или вести постоянную трансляцию картинки.
• Домофоны. Позволяют передавать голосовые сообщения как изнутри дома, так и снаружи. Могут сочетаться с видеосистемой.

Разновидности дверных звонков в зависимости от принципа работы

Правила подключения

Подключение устройства производится в несколько этапов, но перед тем, как установить дверной звонок, нужно тщательно продумать его расположение. Учтите, что звук сигнала должен хорошо прослушиваться во всех помещениях, особенно это актуально для частных домов. Некоторые модели могут дополняться несколькими динамиками, которые можно расположить в разных частях дома. А при существовании нескольких входов можно приобрести дополнительную кнопку вызова.

Итак, как подключить дверной звонок:

• Беспроводные. Схема подключения такого дверного звонка своими руками самая простая. Для начала установите кнопку вызова в удобном месте. Затем определите куда подвесить динамик, беря во внимание радиус действия устройства с учетом возможных преград для сигнала. Элементы крепятся на болты или липкую ленту.
• Проводные. Здесь нужно заранее разобраться, как именно подсоединить дверной звонок. Учтите, что придется протягивать провод, соединяющий оба устройства, поэтому заранее продумайте оптимальный путь. Желательно замаскировать его в стене, под навесным потолком или плинтусом. От кнопки идет провод к динамику, а оттуда – к розетке или напрямую к электросети. Для безопасности работ предварительно отключите напряжение в распределительном щитке. Сам принцип подключения состоит в следующем: для начала выводятся провода для подключения прибора (фаза и ноль), питающий провод заводится в корпус динамика звонка и крепится в клеммы. Вторая часть выводится к кнопке вызова, к звонку подводится питание и проверяется его работа.
• Видеозвонки. Основное отличие – дополнительное размещение камеры над дверью и экрана для приема картинки.

Схемы подключения различных типов дверных звонков

Ремонт

Если после установки или во время эксплуатации возникли определенные неполадки, необходимо знать, как самостоятельно починить дверной звонок. Чаще всего причиной сбоев является отхождение контактов. Для устранения проблемы нужно просмотреть места ключевых подключений. Это может быть кнопка или же динамик внутри дома. Иногда достаточно подергать проводки и звонок снова работает нормально. Гораздо хуже, если ведущий кабель окажется перебитым. Тогда требуется его замена или спайка.

При длительной эксплуатации дверного звонка могут возникнуть проблемы с контактами

Возможны также проблемы с питанием. Тогда нужно проверить и починить своими руками блок питания и входные штекеры. В беспроводных моделях не забывайте вовремя менять батарейки и следить за состоянием аккумулятора.

Особенно актуальным этот вопрос является для уличных приборов в зоне с холодным климатом и резкими температурными перепадами.

Если понимать устройство звонка, проблем с его установкой своими руками не возникнет. К тому же при возникновении неполадок вы сможете без труда починить его без привлечения посторонней помощи.

Рекомендуем посмотреть видео

Схемы подключения дверного звонка — Do-it-yourself-help.com

Автор: Дейл Кокс

Домашняя страница
Отделка молдинга
Электропроводка
Строительство и ремонт
Ремонт стен
Покраска дома
Уборка и ремонт
видео своими руками

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

Если вы устанавливаете новый проводной дверной звонок или вам нужно отремонтировать существующий, схемы на этой странице иллюстрируют наиболее распространенные установки, которые вы найдете. Включена проводка для типичного проводного дверного звонка с трансформатором, двухкнопочного дверного звонка, старого домашнего дверного звонка с питанием от батареи и альтернативного питания от батареи с использованием адаптера переменного тока.

Схема подключения трансформатора дверного звонка

Проводной дверной звонок включает в себя небольшой трансформатор, который преобразует переменный ток (AC) в постоянный (DC) для звонка дверного звонка. Небольшой провод 16 awg идет от дверной кнопки к звонку. При нажатии на кнопку выходной сигнал трансформатора будет передаваться через колокольчик, и звонок будет звучать до тех пор, пока кнопка не будет отпущена.

Трансформатор обычно прячется в розетке, где установлен корпус дверного звонка. Он жестко подключен к кабелю цепи 120 вольт, идущему к розетке. Подсоедините черный провод от цепи источника к черному входному проводу на трансформаторе. Подсоедините нейтраль источника к белому проводу на трансформаторе, а землю источника к зеленому проводу на трансформаторе.

От выхода трансформатора будет два провода. Подсоедините один из них к звонку в корпусе дверного звонка, а другой к одному из проводов от дверной кнопки. Другой провод от кнопки подключите к другому контакту на звонке в корпусе.

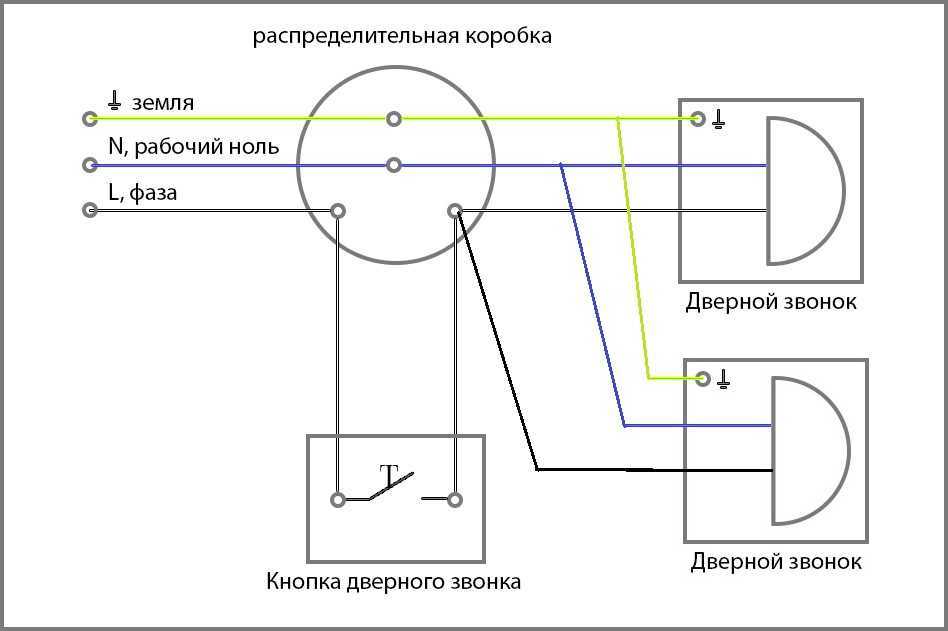

Схема подключения дверного звонка с двумя звонками

Подключение для двух дверей такое же, как и для одной с трансформатором, жестко подключенным к источнику 120 вольт от домашней сети. Подсоедините входные провода трансформатора к цепи источника, используя метод черный-черный, белый-белый и земля-зеленый.

Цепь дверного звонка для двух или более дверей будет иметь отдельный контакт для каждой дверной кнопки. Подсоедините по одному проводу от каждой кнопки к одному из контактов звонка. Подключите второй провод от каждой кнопки к одному из выходных проводов на трансформаторе. Другой выходной провод на трансформаторе подключил к контакту на курантах.

Схема подключения дверного звонка в старом доме

Нередко в старом доме где-то прячется старый дверной звонок, который не работал годами. К счастью, вернуть все в рабочее состояние, скорее всего, несложно. Как показано на приведенной выше диаграмме, части старой цепи дверного звонка включают в себя: звонок, кнопку, установленную на двери, и батарею где-то посередине.

Аккумулятор здесь самое слабое звено, и на него следует обращать внимание в первую очередь. Аккумулятор можно заменить большим сухим элементом типа фонарика, рассчитанным на 12-16 вольт, и если провода целы, а контакты чистые, дверной звонок должен вернуться к жизни.

Подключите положительный вывод аккумулятора к одной из клемм в корпусе дверного звонка. Подключите отрицательный вывод аккумулятора к одному из проводов, идущих от кнопки двери. Другой провод от кнопки подключите ко второму контакту в корпусе звонка.

Проводка старого дверного звонка с адаптером переменного тока

Другой, более надежный способ ремонта старой цепи дверного звонка — использование небольшого адаптера переменного тока вместо батареи. У большинства людей остается адаптер переменного тока после того, как старый автоответчик или подобное устройство давно вышли из строя. Найдите выход постоянного тока от 10 до 16 вольт, напечатанный сбоку на корпусе адаптера. Номинальные токи этих адаптеров обычно очень низкие, около 500 мА, что делает их идеальными для питания цепи дверного звонка. Все, что нужно, это удобно расположенная розетка для подключения адаптера. Избегайте адаптера с током более 500 мА, слишком большой ток вызовет перегрузку цепи звонка.

Для подключения дверного звонка возьмите один провод от адаптера и соедините его с проводом, идущим к входному контакту в корпусе звонка. Срастите второй провод адаптера с одним из проводов от кнопки двери. Второй провод кнопки уже должен быть подключен к другому контакту в корпусе звонка. Если нет, сделайте эту связь.

Установка нового дверного звонка

Если вы устанавливаете новый дверной звонок, устройство с дистанционным управлением обеспечивает самую простую установку и не требует никаких схем, показанных на этой странице. Все, что требуется, — это установить кнопку рядом с входной дверью, а звонок — в удобном центральном месте внутри дома. Не нужно прокладывать провода или подключаться к бытовым цепям, достаточно свежих батарей.

Ремонт дверного звонка

Ремонт неисправного дверного звонка довольно прост из-за ограниченного количества сложных деталей. Если дверной звонок не работает, обычно помогает очистка контактов на кнопке. Кроме того, причиной поломки дверного звонка обычно является обрыв провода или неисправный трансформатор.

В старых дверных звонках чаще всего выходит из строя батарея. Аккумулятор можно заменить или, как показано здесь, для замены аккумулятора можно использовать адаптер переменного тока.

Другие подобные материалы на сайте Do-It-Yourself-Help.com

Схема подключения дверного звонка: полное руководство

Знания

Знайте все о схеме подключения дверного звонка

Хотите нарисовать схемы подключения дверного звонка?

Программное обеспечение EdrawMax Wiring Diagram Software позволяет бесплатно создавать профессиональные электрические схемы с помощью легко редактируемых шаблонов и символов. Попробуйте!

Попробуйте бесплатно

Если вы ищете эту тему на сайте, вы уже должны знать, что такое дверной звонок и принцип его работы, здесь у нас есть несколько типичных 9Схемы подключения дверного звонка 0064 , которыми хочу поделиться с вами. Не беспокойтесь, если вы не знакомы с основными функциями дверных звонков, у нас также есть краткая информация для вас.

Схемы подключения дверного звонка

Чтобы понять и сделать наши концепции более прозрачными, давайте погрузимся в практические иллюстрации схем подключения дверного звонка.

Одинарный звонок с кнопочным дверным звонком

Это самая простая форма дверного звонка, и ее легко понять. Он содержит только звонок, кнопку и трансформатор. Посмотрите на провод, идущий от звонка. Он связан с кнопкой. Провод от кнопки подключается к одной винтовой клемме трансформатора, а от другой клеммы подключается гонг. Это делает всю цепь завершенной.

Нажмите здесь , чтобы увидеть HD-версию шаблона.

Дверной звонок с двумя кнопками и одним звонком

Схема дверного звонка с двумя кнопками и звонком немного сложна. Итак, что здесь происходит, во-первых, две кнопки соединяются через среду, образуя один провод, и этот провод подключается к первой клемме трансформатора. Два жестких провода от звонка подключаются к обеим кнопкам, а вторая клемма трансформатора подключается к звонку.

Нажмите здесь , чтобы увидеть HD-версию шаблона.

Дверной звонок с двумя звонками и кнопкой

Дверной звонок с участием двух курантов. Если вы хотите слушать звон колокольчика во всем доме, а не в одной комнате, вы можете выбрать этот звонок. Два звонка с их проводами соединены через соединительную среду, образуя один провод, соединенный с кнопкой. Кнопка подключается к первому выводу трансформатора. Второй вывод трансформатора снова соединен с обоими колоколами через соединительную среду.

Нажмите здесь , чтобы увидеть HD-версию шаблона.

Бесплатно нарисовать схему подключения дверного звонка

Установка и подключение дверного звонка жизненно важны, потому что, если вы хотите, чтобы он работал, используйте правильный способ его установки. Неправильная проводка создаст проблемы, такие как поражение электрическим током при нажатии кнопки, короткое замыкание в звонке или кнопке звонка, или он может не воспроизводить звук.

Необходимость сделать схему подключения дверного звонка возникает тогда, когда вы хотите ее изготовить и поставить своим клиентам. Вы всегда стараетесь не допускать ошибок и стараетесь, чтобы все шло идеально по плану. Итак, для этой профессиональной работы попробуйте сделать проводку или любую схему с помощью программного обеспечения EdrawMax.

Подробнее см. в видеоуроке:

Узнайте, как легко нарисовать схему подключения дверного звонка! Попробуйте программное обеспечение EdrawMax Wiring Diagram, чтобы использовать готовые шаблоны и редактировать их самостоятельно!

EdrawMax , разработанный Wondershare, представляет собой бесплатное и простое в использовании программное обеспечение. Вы должны скачать его с их сайта и начать работать. Программное обеспечение содержит все библиотеки, которые помогут вам в создании диаграмм. Вы можете использовать их шаблоны или импортировать свои предварительные работы, чтобы ускорить производство. Вы можете скачать свой проект в различных форматах. Независимо от того, являетесь ли вы электриком, дизайнером продукции или обычным человеком, вы можете легко создать любую схему с помощью EdrawMax.

[Бонус] Узнайте больше о дверном звонке — быстрое обучение

Совет 1: Что такое дверной звонок?

Дверной звонок — это устройство, которое используется для оповещения кого-либо. Дверные звонки обычно размещают снаружи дома рядом с дверью. Когда кто-то приходит в гости, по традиции он стучит в дверь, но эпоха новая, поэтому он звонит в дверь.

Кнопка дверного звонка всегда находится рядом с дверью, чтобы человек нажал на нее, и звонок зазвонил внутри дома, и это заставит человека внутри дома предупредить, что кто-то пришел.

История дверного звонка восходит к 1817 году, когда шотландский изобретатель Уильям Мердок впервые изготовил звонок, в котором для работы использовалась трубопроводная система сжатого воздуха.

Нажмите здесь , чтобы увидеть HD-версию шаблона.

Что входит в дверной звонок?

Итак, в голове всегда возникает фундаментальный вопрос: что находится внутри дверного звонка? Дверной звонок состоит из трех основных компонентов: кнопки, звонка и трансформатора. А трансформатор соединяет звонок и кнопку.

Кнопка всегда снаружи дома рядом с дверью и размещена на высоте, чтобы каждый мог легко ее нажать.

Звонок является основным компонентом дверного звонка. Когда человек снаружи нажимает на кнопку, раздается звуковой сигнал. В современных дверных звонках звуковой тон, издаваемый звонком, различается.

Трансформатор обычно находится внутри звуковой коробки. Он соединяет кнопку и звонок.

Резонаторы представляют собой плоские металлические пластины, расположенные над и под клеммой звонка, и они запрограммированы на определенный тон, поэтому звонок будет звонить в этом тоне.

Соленоид представляет собой электромагнитное устройство, которое также размещается внутри корпуса звонка.

Совет 2: Как работает дверной звонок?

Когда вы нажимаете на кнопку дверного звонка, она пробуждает электромагнит, который является соленоидом. Соленоид состоит из витков проволоки, намотанной на кусок металла. Электричество проходит через соленоид и создает магнитное поле на проводах, когда вы нажимаете кнопку.

Дверные звонки очень чувствительны, а значит для их работы требуется низкое напряжение, и для этого трансформатор преобразует 120-квартирный ток в более низкое напряжение в диапазоне от 6 до 16 вольт. Звук дверного звонка заставляет магнитный поршень ударять по тональным стержням, издавая звук звонка.

Как установить или подключить дверной звонок

Лучше всего проконсультироваться с электриком, чтобы установить или подключить дверной звонок, но если у вас его нет или вы хотите узнать, как установить дверной звонок, вы должны тщательно выполнить следующие шаги.

• Самый первый шаг — найти лучшее место, куда вы бы подключили трансформатор. Убедитесь, что место, где вы будете подключать трансформатор, имеет постоянное электропитание и не прерывается выключателем, потому что, когда выключатель выключен, дверной звонок никогда не сработает.
• Вы должны отключить блок питания, чтобы избежать ударов током, а затем вынуть зеленый, белый и черный провода из трансформатора и соединить их с проводами того же цвета, идущими от источника питания.
• Теперь вам нужно найти лучшее место для загрузки вашего звонка или дверного звонка на стену, отметить это место и просверлить винты. Поместите звонок с помощью тумблерных винтов, которые идут в комплекте с дверным звонком.
