Схема принципиальная ктп: Принципиальные схемы КТП различных типов и исполнений

Схемы комплектных трансформаторных подстанций КТП

Содержание

Классификация электроустановок

Оборудование классифицируется по конструктивным элементам, месту расположения, принципиальным схемам и используемым устройствам. По месту расположения электроустановки могут быть закрытыми (ЗКТП) и открытыми (ОКТП). Открытое оборудование устанавливается непосредственно на площадках, а закрытые — внутри помещений и цехов.

По виду сборки КТП бывают:

• блочные электроустановки в корпусе из бетона;
• в корпусе, изготовленном из сэндвич-панелей;
• в металлическом корпусе.

По способу обслуживания КТП могут быть с коридором или без него. Электроустройства низшего напряжения разделяются на тупиковые (КТПТ) и проходные (КТПП). Эти оба вида относятся к подстанциям киоскового типа, то есть они считаются передвижным оборудованием.

Похожие материалы

Схема двухтрансформаторной подстанции с первичным напряжением 35 кВ Рис.

Оформить заявку

Но чтобы оборудование использовалось эффективно его монтаж должны производитель специалисты. Схема трансформаторной установки Схема небольшой и большой мощности Решения по этому вопросу обычно принимаются с учетом системы электроснабжения объекта и перспектив его развития. При замене любого линейного выключателя обходным необходимо отключить QO, отключить разъединитель перемычки QS3 , а затем использовать QO по его назначению. В этой схеме можно использовать шиносоединительный выключатель для замены выключателя любого присоединения.

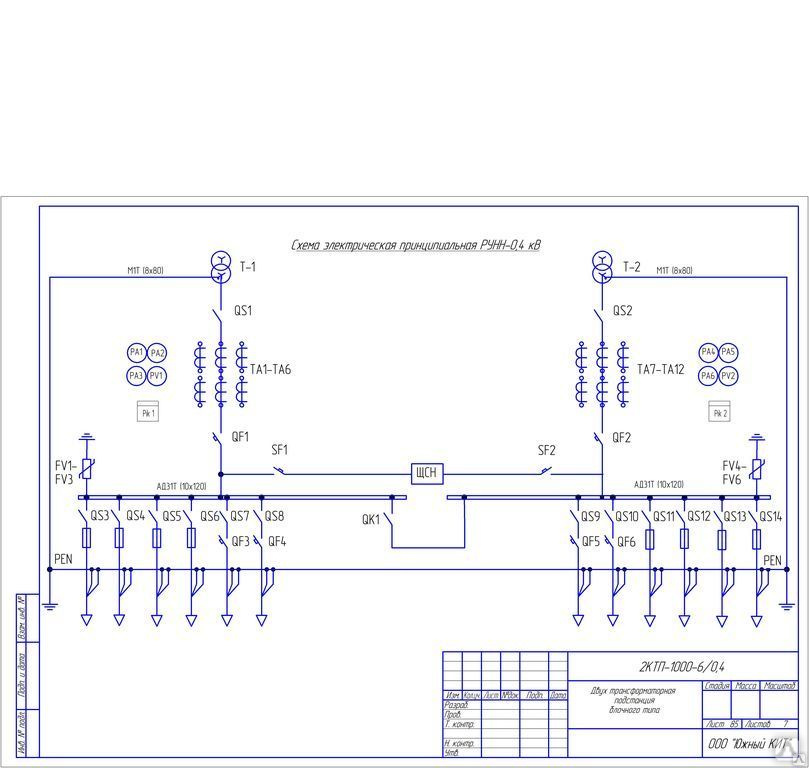

За ним следует предохранитель и основной трансформатор. Принципиальные схемы в зависимости от способа изображения делятся на однолинейные и многолинейные, развернутые и совмещенные.

На схеме рис. Схема РУ кВ проходной подстанции. Условные обозначения КТП. Схема РУ между рабочей перемычкой и трансформаторами такая же как у рассмотренной выше ответвительной или концевой подстанции.
Строительство подстанции в Германии от А до Я

https://youtube. com/watch?v=CnDEySTEZv8

Типы

Комплектные трансформаторные подстанции подразделяются на несколько видов:

• столбовые;
• мачтовые;
• киоски;
• внутренние устройства;
• внешние установки.

При внутреннем размещении комплектная трансформаторная подстанция может примыкать к зданию или же находиться в самом помещении.

Столбовые

КТП этого типа устанавливаются на опору электросети. Столбовая трансформаторная подстанция состоит из:

• шкафа для РУНН;
• предохранителей от скачков высокого напряжения;
• кронштейнов;
• платформы;
• силового трансформатора;
• разрядников.

Мощность столбового КТП составляет от 16 до 250 кВА. Монтаж электроустановки этого типа имеет свои особенности. Провода, которые соединяют линии электроэнергии и силовой трансформатор, прокладываются в трубах. Каждая труба должна надежно крепиться к опоре. Подключение подстанции к линиям электропередач осуществляется с помощью разъединителя.

На боковой стенке шкафа РУНН размещаются рубильники, при помощи которых можно вручную отключить подачу тока. Рукоятки устанавливаются на фидеры с дугогасительными камерами. К задней стенке шкафа приваривается пластина для соединения РУНН с заземляющим устройством.

Мачтовая

Оборудование для распределения напряжения в данном типе подстанций крепится на опору. Она представляет собой мачту из дерева или железобетона. Опора может быть одиночной или двойной.

Мачтовые КТП небольшие по размеру, хорошо защищены от внешних воздействий и безопасны. Максимальное напряжение составляет 35 кВт. Расстояние от земли до токопроводящих устройств составляет более 3,5 м. Поэтому для мачтовой подстанции не нужно устанавливать дополнительную защиту. Исключением являются только конструкции, которые находятся возле дороги. В этом случае вместе с мачтовой КТП монтируются оградительные тумбы.

Мачтовая трансформаторная подстанция состоит из:

• РУВН;
• шкафа РУНН с системой ручного или автоматического отключения подачи тока;
• силового трансформатора мощностью до 100 кВА;
• разрядников;
• изоляторов штыревого типа;
• складной лестницы с запирающимся замком;
• рамы;
• площадки для обслуживания.

Силовой трансформатор подключается к источнику электроэнергии при помощи предохранителей и трехполюсного разъединителя.

Киоск

КТП киоскового типа используется для электроснабжения следующих помещений:

• промышленных предприятий;
• сельскохозяйственных организаций;
• коттеджей;
• строительных объектов.

Киоск изготавливается из металла, который способен выдерживать высокие нагрузки. Он состоит из трех основных отсеков: силового трансформатора, РУВН и РУНН. Они расположены в отдельных запирающихся шкафах. Открыть отсек при включенном напряжении невозможно из-за особенностей конструкции киоска.

Минимальная мощность силового трансформатора для данного типа – 25 кВА. Максимальный предел составляет 630 кВА.

Внешней установки

Наружные КТП используются для электроснабжения объектов нефтяной и газовой промышленностей.

Внешние установки представляют собой несколько модулей, которые устанавливаются отдельными блоками. Трансформаторная подстанция наружной установки может совмещаться с автоматизированной системой управления в производстве.

Внутреннего монтажа

КТП внутреннего типа устанавливаются в помещениях. Они подразделяются на три вида:

1. Пристроенные. Комплектные подстанции этого вида примыкают к зданию.
2. Встроенные. Трансформаторные подстанции размещаются внутри помещения.
3. Внутрицеховые. К ним относятся КТП, которые находятся в зданиях промышленных организаций.

Пристроенные

Комплектные трансформаторные подстанции в виде пристройки отделены от основного здания только перегородкой. Дверь в КТП должна соответствовать нормам пожарной безопасности. Материал для перегородки подбирается в зависимости от степени огнестойкости всей конструкции.

Встроенные

Встроенные КТП монтируются на объект блоками или уже в собранном виде. В комплектацию устройства входят:

• РУНН;
• РУВН;
• сухой или масляный силовой трансформатор;
• переходные и соединительные мосты.

Внешне встроенный КТП представляет собой металлический шкаф.

Внутрицеховые

Данный тип подстанций устанавливается внутри промышленных помещений. Конструкция включает в себя шкафы:

• двух силовых трансформаторов;
• РУВН и РУНН;
• линии отвода;
• секционного типа.

Технические условия эксплуатации подстанции

Безопасное, долговечное и надежное использование внутрицеховых подстанций возможно при монтаже на высоте над уровнем моря один километр, не более, и эксплуатации при значении относительной влажности воздуха не более 90% при температуре 20оС. Окружающая внутрицеховую подстанцию среда должна быть лишена значительных концентраций пыли, в особенности, токопроводящей. Недопустимо присутствие в среде взрывоопасных примесей, агрессивных, химически активных и едких веществ и газов, грозящих разрушительными воздействиями на металлические и изоляционные материалы оборудования.

В случае, если условия эксплуатации на месте отличаются от заявленных, то любые превентивные меры, технические поправки и защитные мероприятия должны непременно согласовываться с производителем.

Оборудование воздушного ввода

• изоляторы опорные;
• изоляторы проходные;
• изоляторы штыревые;
• ограничители перенапряжения.

РУВН и РУНН в КТП, согласно действующим стандартам, должно выдержать определенное число включений и отключений без поломок. Конструкцией КТП должна обеспечиваться четкая работа приборов учёта, измерения, управления, сигнализации во время работы установленных в ней аппаратов. Без демонтажа РУНН есть возможность заменить силовой трансформатор. Все болтовые и разборные соединения сборочных единиц КТП снабжены устройствами, препятствующие самопроизвольному отвинчиванию во время работы оборудования.

Поставляются КТП полностью собранными или же в виде блоков, которые можно собрать на месте и внутри которых находятся уже все коммутационные аппараты. КТП имеют вводы в исполнении категории А и Б по ГОСТ 9920, это воздушные вводы с, которые имеют ограничители перенапряжения со стороны НН и ВН.

Дополнительными затворами снабжены наружные двери КТП, для того чтобы никто не попал внутрь не санкционировано. Разными секретами обладают замки подстанции и в состоянии выдержать более 1000 закрывания и открываний.

Для освещения панелей с измерительными приборами и рукоятками управления аппаратами, эти панели имеют внутри стационарные источники света с напряжением не больше 42 В, а также есть розетка для переносного светильника. В РУНН всё предусмотрено для установки переносного заземления по ГОСТ 21130.

С помощью элементов нагрева в РУНН КТП УХЛ1 и РУВН предусмотрен нагрев воздуха для нормальной работы встроенного оборудования. Отключение и включение всех нагревательных устройств, производиться автоматически или при желании вручную.

Без снятия напряжения с главных цепей КТП предусмотрена установка аппаратов и приборов вспомогательных цепей.

Есть возможность наблюдения за состоянием РУВН с предохранителями высоковольтными. Они имеют указатели срабатывания без снятия напряжения с главных цепей.

Особенности КТП

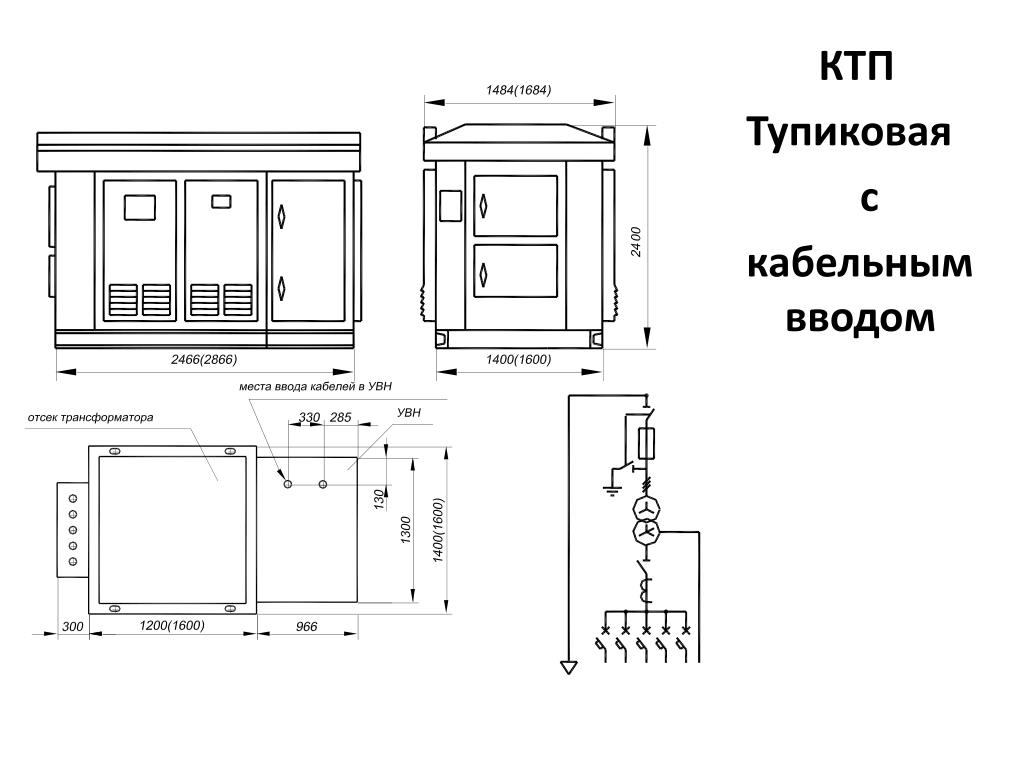

КТП является сборно-сварной металлоконструкцией исполненной в виде киоска, который имеет остов ( каркас) из высокопрочного закаленного металла.

Все стальные элементы корпуса обработаны специальным составом, который защищает корпус от коррозии и продлевает его срок службы. Окрашена подстанции специальной огнеупорной краской. Для большей надежности подстанция КТП обшита оцинкованными листами толщиной 1,2 мм. Все вышеперечисленные показателя дают в суме продление срока службы корпуса подстанции в несколько раз.

Пол КТП  представляет собой поперечный настил (цельный или просечной), который имеет в себе отверстия для ввода и вывода кабеля, а также специальное отверстие для аварийного сброса масла из силового масляного трансформатора.

На подстанции установлены металлические двери с замками которые оснащены защитой от нежелательного взлома (антивандальная система). На дверях КТП предусмотрены окна жалюзийного типа, которые позволяют дополнительно проветривать подстанцию  изнутри, что так же препятствует скоплению конденсата внутри подстанции (на стенах и оборудовании) и обеспечивает защиту от перегрева КТП особенно в жаркую погоду. Дополнительным оснащение подстанции являются: система принудительной вентиляции, система уличного и внутреннего освещения КТП, система отопления, сигнализации и видеонаблюдения.

Отсеки КТП:

• отсек распределительного устройства высокого напряжения (РУ ВН)
• отсек распределительного устройства низкого напряжения ( РУ НН)
• отсек силового трансформатора
• соединительное устройство со стороны высшего напряжения (ВН)
• соединительное устройство со стороны низшего напряжения (НН)
• шинопроводы

РУВН

Распределительное устройство высшего напряжения РУВН служит для приема электрического напряжения одного класса напряжения 6-10 кВ.

• высоковольтных предохранителей — используется для защиты электрического комплектующего оборудования, силового трансформатора
• разъединителей — служат для создания видимого разрыва и изоляции частей системы электроустановки
• выключателей нагрузки — предназначены для отключения номинальных нагрузочных токов и сверхтоков при аварийных ситуациях
• КСО 393 с разъединителем — при мощности трансформатора от 25 до 160 кВ
• КСО 393 с выключателем нагрузки — при мощности трансформатора от  250 до 630 кВ
• КСО 203 с наличием вакуумного выключателя — при мощности трансформатора от 1000 до 2500 кВ
• комплектных низковольтных устройств (КНУ) — предназначены для приема и распределения трехфазного электрического переменного тока частотой в 50 Гц номинальным напряжение в 0,4 кВ
