Схема подключения ветрогенератора | Сам Себе Строитель
Рабочие схемы подключения ветрогенератора. Как правильно подключить ветрогенератор, варианты подключения, схемы, фото.
При установке ветрогенератора очень важно его правильно подключить к потребителям.
Существует несколько вариантов схем подключения в зависимости от дополнительного оборудования системы.
Минимальный комплект ветроустановки состоит из комплектующих:
- Ветрогенератор.
- Контроллер.
- Аккумулятор.
- Инвертор.
- Кабеля и предохранители.
Ветрогенератор – используется для заряда аккумуляторных батарей, генератор вырабатывает переменный ток. Напряжение и сила тока генератора зависят от мощности генератора и силы ветра. Высота мачты, на которой расположен генератор, также играет важную роль, чем выше мачта, тем стабильней воздушный поток и больше вероятность работы ветрогенератора при слабом ветре.
Контроллер – преобразовывает переменный ток, в постоянный который необходим для заряда аккумуляторных батарей.
Аккумуляторы – служат накопителями энергии, потребление энергии идёт от аккумуляторов.
Инвертор – преобразователь постоянного тока в переменный. На вход инвертора поступает постоянный ток от аккумуляторов 12V или 24 V, а на выходе переменный 220V который потребляют большинство бытовых электроприборов.
В свою очередь инверторы бывают нескольких типов:
Модифицированная синусоида – низкое качество выходного напряжения, применяется для потребителей не чувствительных к качеству напряжения (лампочки, телевизоры, отопительные приборы, зарядные устройства).
Чистая синусоида – высокое качество выходного напряжения, подходит для всех потребителей, в том числе и для электродвигателей и точного оборудования.
Трехфазный – преобразовывает постоянный ток в переменный трёхфазный 380 V.
Сетевой – применяется на мощных ветростанциях для выхода электроэнергии в общественную сеть.
Это основное оборудование необходимое для работы ветростанции, из дополнительного оборудования можно отметить автоматический переключатель источника питания (АВР).
АВР – переключатель, позволяет переключить в автоматическом режиме источник питания для потребителей. При отключении основного источника электроэнергии в данном случае ветроустановки переключает потребителей на аварийный генератор или бытовую электросеть.
Общая схема подключения ветрогенератора.
На рисунке схематически показан принцип подключения компонентов установки.
Схема подключения однофазного ветрогенератора.
В данном случае потребители энергии полностью зависят от работы ветряка и ёмкости аккумуляторов.

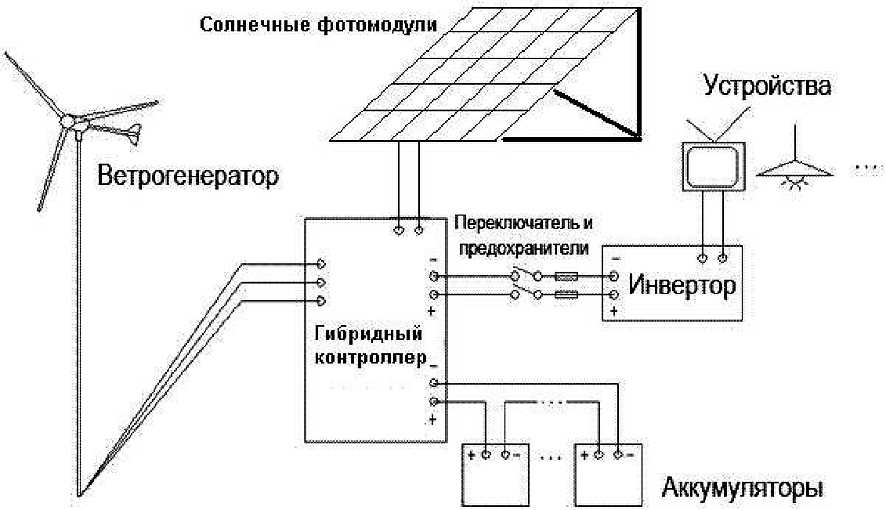

Гибридная система подключения с солнечной панелью.
В данном случае в систему дополнительно подключена солнечная панель, что повышает производительность установки.
В отличие от первого варианта система не зависит полностью от работы ветрогенератора, и аккумуляторы также заряжаются от солнечной панели.
Схема подключения ветрогенератора с резервным генератором.
Вариант подключения с резервным бензиновым (дизельным) генератором, в данном случае при снижении заряда аккумуляторов АВР (автоматический переключатель источника питания) запускает резервный генератор.
Схема подключения ветрогенератора с резервным питанием из сети.
Следующий вариант системы с подключением к сети. В этом случае, когда ветра нет, и генератор не может набрать рабочую скорость, АВР переключает потребителей на сеть. При отключении электроэнергии в сети, АВР переключает потребителей на питание от аккумуляторов установки.
Это основные примеры схем подключения ветрогенератора.
Подключение ветрогенератора к солечным контроллерам
Е-ветерок.ру
Энергия ветра и солнца
>Разделы сайта
статьи
>Последние записи
>
Тест lifepo4, зависимость напряжения и ёмкости
>
Активный балансир для литиевых АКБ
>
Дешёвый электро-велосипед
>
Контроллер ФОТОН 150/50 MPPT WI-FI
>
Отчёт о состоянии электростанции весна 2019
>
Инвертор SILA +MPPT
>
Гибридные инверторы SILA
>
Реле напряжения XH-M609
>
DC 300V 100A ваттметр
>
ZT-X RM409B True-RMS цифровой мультиметр
>
Электровелосипед, передний привод на my1016
org/Breadcrumb»>
Главная
>Контроллеры инверторы и другая электроника
Часто меня спрашивают можно-ли ветрогенератор подключить к контроллеру для солнечных батарей. И я говорю что нельзя. Нельзя потому что при превышении напряжения на АКБ контроллер отключает ветрогенератор, так-же как и солнечную панель. Но в отличие от солнечной батареи, на которой напряжение без нагрузки 20-22 вольта (для 12в батарей), у ветрогенератора без нагрузки напряжение может оказаться значительно выше. Отключенный ветрогенератор может набрать очень большие обороты, его напряжение сильно поднимется. А транзисторы в контроллере как правило низковольтные, и они сгорят от превышения напряжения.
Для контроллеров на 12-24 вольт транзисторы ставят максимум на 50-60 вольт. Так вот когда отключенный ветряк раскрутится и напряжение поднимется до 60-80 вольт, то в момент включения транзисторы моментально сгорят от перенапряжения.
Ну и сам ветряк нельзя отключать, нельзя допускать чтобы он оставался без нагрузки, особенно на сильном ветре. Ничем не нагруженный он наберёт бешеные обороты, пойдёт «в разнос» и могут от перегрузок оторваться лопасти.
Контроллеры для ветрогенераторов никогда не отключают ветрогенератор. Когда напряжение на АКБ начинает превышать свой предел то контроллер или тормозит ветряк замыканием провода, то-есть закорачиванием обмоток. Или подключает дополнительную нагрузку (балласт) чтобы сжечь лишнюю энергию. А контроллеры для солнечных батарей просто отключают солнечные панели при превышении напряжения на АКБ.
Но я нашёл простой и эффективный выход чтобы ветряк во время отключения не оставался без нагрузки. Помогли мне в этом светодиоды. Если взять светодиодную матрицу на 24 или 36 вольт, то она ничего не потребляет и не светится при напряжении 14 вольт. Рассмотрим матрицы на 36 вольта. Начинают они светится и потреблять энергию начиная с 19 вольт, и выходят на полную мощность при 36 вольт.
Если мы на вход контроллера подключим параллельно ветрогенератору такую светодиодную матрицу (или несколько) то пока ветрогенератор работает на зарядку АКБ (14в) матрица светится и потреблять энергию не будет, ей не хватает напряжения. Но как только контроллер отключит ветрогенератор, напряжение сразу подскочит. И светодиодная матрица начнёт потреблять энергию и остановит рост напряжения. Ветрогенератор окажется нагружен на светодиодные матрицы. Их количество нужно набрать чтобы в сумме они были немного мощнее максимально возможной мощности ветрогенератора. Тогда ветрогенератор во время отключения контроллером будет всегда нагружен, и будет работать на светодиодные матрицы.
Получается как-бы уздечка, которая ограничивает напряжение и нагружает ветрогенератор пока он отключен контроллером. Также можно использовать диоды. Последовательно соединить порядка 35 диодов шоттки, и они примерно так-же будут работать, ничего не потреблять при 14-15 вольт, и если напряжение будет выше то они начнут потреблять энергию.
Выглядит это вот так,: берём любой PWM солнечный контроллер. Вместо солнечной батареи или вместе с ней подключаем ветрогенератор. Естественно от ветрогенератора подключаем плюс и минус после диодного моста. И на этот вход подключаем блок светодиодных матриц мощность чуть мощнее максимальной мощности ветрогенератора. К примеру если ветряк на 300 ватт, то надо набрать на 300 ватт светодиодных матриц. Светодиодные матрицы сейчас стоят совсем недорого.
>
На рисвнке изображена схема подключения ветрогенератора к контроллеру и светодиодного балласта. Ниже на видео я в качестве эксперимента показал как работает контроллер с ветрогенератором.
В видео лишь эксперимент, блок светодиодов всего на 90 ватт, а для моего ветряка требуется порядка 500 ватт светодиодов чтобы даже на сильном ветру и при полном заряде АКБ этот балласт мог сжигать энергию от ветряка оставляя его нагруженным.
Ну и светодиоды в данном видео испорченные, поэтому некоторые из них частями или полностью отказывают. И отдельные светодиоды в матрицах светят уже при 14 вольт. Потребление там нулевое, оно начинается где то с 20 вольт, светодиодные матрицы соединены по три штуки последовательно , то есть на 36 вольт, и нормальные светодиоды при таком включении не светятся вообще при 14 вольт.
Контроллер заряда ветряной турбины Схема подключения 2022 Последняя версия
Контроллер заряда ветряной турбины — это действительно важный элемент управления, который можно добавить в ветровую энергетическую систему, он не только сделает вашу батарею более безопасной, защищая элементы батареи от чрезмерной и недостаточной зарядки, но и также значительно упростит весь процесс зарядки. Вот схема подключения контроллера заряда ветровой турбины и шаги, показывающие, как установить систему заряда от ветра.
Если у вас есть контроллер заряда ветряной турбины с запутанной или отсутствующей схемой подключения, вам придется найти лучший пример, обратиться за советом к специалистам для лучшего подключения.
Мы можем помочь вам в этом, подробно описав этапы монтажа контроллера заряда ветра, вы, наконец, поймете, как их найти, прочитать и установить. Мы также опишем различные символы и терминологию, используемые на схемах электрических соединений для описания ветряных турбин, анемографов, аккумуляторов, автоматических выключателей, предохранителей и т. д.
В завершение мы также дадим краткое пошаговое руководство по разработке собственной схемы подключения ветроэнергетической системы.
Содержание
Перед подключением контроллера заряда ветряной турбины:
Убедитесь, что выходное напряжение ветряной турбины, напряжение аккумулятора и входное напряжение инвертора равны, и не подключайте неправильные положительные и отрицательные полюса при подключении .
Неправильное подключение может привести к возгоранию ветряной турбины, аккумулятора или инвертора.
Конфигурации блока аккумуляторов
Существует два способа согласования конфигурации блока аккумуляторов с ветряной турбиной и требуемой системой напряжения, соединяя элементы аккумуляторов параллельно и последовательно.
Соедините батареи параллельно или последовательно в соответствии с требуемой емкостью и напряжением и покройте все клеммные части консистентной смазкой или другим антикоррозийным материалом.
Во избежание электромагнитных помех соединительный провод между батареей и контроллером должен быть короче 3 метров.
Емкость и напряжение аккумуляторов, адаптированных к ветряной турбине, указаны в руководстве и на этикетке.
Схема подключения контроллера заряда ветряной турбины и шаги
Следуйте инструкциям по установке, чтобы шаг за шагом завершить настройку системы ветряной турбины.
Установка сбросной нагрузки (если есть) на контроллер ветровой зарядки контроллер, а отрицательная клемма подключена к отрицательной клемме.
Установка контроллера заряда ветрогенератора на аккумулятор.
Первый шаг — установить ветровой зарядный контроллер на аккумулятор. убедитесь, что полюса подключены правильно, красный кабель к плюсу, черный кабель к минусу на аккумуляторе.
Вам нужен качественный кабель, установленный в системе. Этот кабель будет передавать полную мощность вашей батареи во время зарядки и разрядки.
Проводка аккумуляторной батареи к контроллеру заряда ветровой турбины
Установка контроллера заряда ветряной турбины на ветровую турбину.
Теперь вы сделаете шаг, чтобы подключить контроллер заряда к ветряной турбине, то же самое к аккумулятору, вы увидите символы на конце контроллера для подключения.
Подключите три выходных провода ветрогенератора к соответствующим клеммам на контроллере.
Рекомендуется подключать ветрогенератор при отсутствии ветра и ветра. Высокоскоростные ветрогенераторы необходимо подключать только после включения контроллера.
Проводка ветряной турбины к контроллеру заряда ветровой энергии
Добавление панели солнечных батарей к системе ветряной турбины
Новейший контроллер заряда ветровой и солнечной энергии теперь поддерживает интеграцию ветряных систем с солнечными системами для получения большего количества энергии от природы.
, чтобы понять, что вам понадобится квалифицированный гибридный контроллер заряда от ветра и солнца, чтобы регулировать заряд как от ветра, так и от солнца.
Схема подключения контроллера заряда солнечной и ветровой турбины
Подключение панели солнечных батарей к контроллеру заряда от солнечной энергии ветра
Если это гибридная ветровая солнечная система, этот шаг заключается в подключении панели ветра к контроллеру заряда, так как при установке батареи необходимо правильно соединить полюса. , красный к плюсу и черный к минусу.
проводка солнечной панели к комбинированному контроллеру заряда от солнечной и ветровой энергии
Понимание электрических схем для контроллера заряда ветряной турбины – общие символы и терминология
Вы часто будете встречать общеупотребительные символы и терминологию на электрических схемах контроллера заряда ветряной турбины будучи перезаряженным, и избыточное электричество выгружается через сброс нагрузки, в то время как ветряная турбина перестает работать, соответствующий разгрузчик может продолжать вращаться и работать.
Подключение трехфазной турбины
Подключение трехфазной турбины
Ветер/Солнечная энергия
Основы знакомства и не только.
Трехфазный
электрические схемы ветряных турбин
Страница 6
Нажмите на элемент выше для получения более подробной информации
На изображении выше показан
рекомендуемая схема подключения для трехфазного ветряного или водяного гидрогенератора.
Нас ежедневно спрашивают — Как подключить трехфазный ветряк переменного тока к источнику постоянного тока?
блок батарей (или контроллер заряда?) — Или Контроллер, поставляемый с
мой трехфазный ветряк вышел из строя, что мне нужно, чтобы заставить его работать
твой контроллер? Ну, это действительно очень просто, вам просто нужно 3 фазы
выпрямитель! Тем не менее, это те детали, выключатели, выключатели, счетчики, нагрузки и тому подобное,
которые действительно необходимы, чтобы все работало как надо.
Выше показано
как все это сочетается, и, надеюсь, текст ниже оставит вас симпатичными
знающий.
Изображенный контроллер — Coleman Air C150-SMA. Это твердое состояние
ШИМ-контроллер, хорошо подходит как для ветра, так и для солнца.
Контроллер C150-SMA может работать в системах с батареями из 12,
24 или 48 вольт. Пожалуйста, проверьте спецификацию вашего
контроллер перед его установкой.
Турбина установлена на столбе, предпочтительно на высоте 30 футов или выше над самым высоким столбом.
объект, который находится в пределах 100 футов (предпочтительно 300 футов) от турбины. Три
провода обычно проходят через внутреннюю часть столба. Большинство турбин не
требуются контактные кольца, так как турбина будет двигаться в одном направлении примерно так же, как и
идет другой. Часто от турбины используется наружный удлинитель № 12 калибра.
на землю, так как эти шнуры достаточно гибкие и прочные.
Обязательно заземлите турбину и полюс с помощью забитого медного заземляющего стержня.
глубоко во влажную землю. Неправильное заземление вашей турбины почти наверняка
привести к выходу из строя оборудования из-за молний и статических разрядов.
3-фазная проводка может быть меньше, чем проводка постоянного/постоянного тока, так как каждый провод несет только
66% от общего тока, вырабатываемого турбиной. На стороне DC/C каждый
провод (два провода) несет 100% от общего тока (что входит, то и уходит).
Смотрите наш размер провода
калькулятор для получения дополнительной информации о размере провода.
В помещении батареи/контроллера турбина подключена к 3
обрыв фазы/тормоз. Это позволяет отключить турбину от
выпрямитель/аккумулятор простым нажатием переключателя. В крайнем нижнем положении,
3 фазы (провода) турбины закорочены вместе, вызывая большую нагрузку
размещаться на турбине, что значительно ограничивает ее вращение в большинстве
ветры. При очень сильном ветре турбина может преодолеть эту нагрузку короткого замыкания.
и крутиться (возможно, довольно быстро) даже с полным тормозом.
не рекомендуется
использовать тормоз короткого замыкания во время сильного ветра, если только тормоз не может
применяться во время минимума. Лучший способ узнать, когда ветер немного стихнет
это включить усилитель
расходомера в вашей системе (как показано на рисунке). Тормоз следует всегда применять перед
Вы обслуживаете турбину. Кроме того, связывание или иное ограничение движения лезвия
во время установки/обслуживания турбины имеет важное значение для безопасности. Вращающаяся турбина
лезвие может разрезать череп, как нож масло — будьте осторожны!!
На выходе из выключателя турбины/разъединителя 3 провода проложены и заделаны
к 3-фазному входу подходящего 3-фазного выпрямителя . 3-х фазный выпрямитель
изображенный выше — Коулман
Воздух — выпрямитель R150, вашей системе может не потребоваться такой большой выпрямитель.
Меньше
Выпрямители также легко доступны. Трехфазный выпрямитель выпрямляет
(преобразует) пульсирующий A/C (переменный ток) в D/C (постоянный ток).
Выходное напряжение постоянного тока (выпрямителя) будет в 1,3 раза выше, чем
Среднеквадратичное значение переменного тока, поступающего в выпрямитель. Например, если вы измеряете входящий
Напряжение переменного тока на любых двух проводах переменного тока, и ваш измеритель показывает 18 вольт переменного тока, тогда вы
можно ожидать увидеть около 23,4 вольт постоянного тока, выходящего из выпрямителя (на клеммах постоянного тока).
Выпрямитель не понижает и не повышает напряжение. 1,3 раза просто
потому что у вас есть три токоведущих провода, которые входят, и два стиха, которые выходят.
Существуют и другие факторы, включая преобразование из RMS (среднеквадратичный),
но для простоты, любая входящая пара будет в 1,3 раза больше, чем D/C.
На выходе из выпрямителя постоянный/постоянный ток проходит через шунтирующий резистор .
для соответствующего амперметра. Шунтирующий резистор вызывает очень МАЛЕНЬКОЕ напряжение
падение, которое прямо пропорционально току, протекающему через него.
Этот маленький
Падение напряжения измеряется
амперметр. Таким образом, амперметр показывает ток, протекающий через шунт.
(это, конечно, ток от турбины к аккумулятору). Аналоговый
Амперметры также являются допустимым выбором и могут быть более экономичными. Двойной
можно также использовать измерители напряжения/амперметра, если ваш контроллер не
иметь вольтметр. Амперметр не требуется, но его действительно нет
ставит вас в неведение, когда дело доходит до понимания того, как работает ваша турбина.
Кроме того, как упоминалось выше, применение тормоза при очень сильном ветре может фактически разрушить
турбины, поэтому можно использовать амперметр, чтобы знать, когда следует нажать на тормоз.
О выключателях: Оставив шунт, прокладываем наш плюсовой провод к выключателю
или предохранитель. Назначение этого предохранителя на самом деле не в защите аккумулятора (или
ничего другого) от турбины, но для защиты всего (включая аккумулятор)
от батареи.
Аккумуляторы способны подавать огромное количество тока
(свыше 900 ампер!), которые могут сваривать металл, разжигать огонь и имеют право
условия, казнить людей электрическим током. По сути, каждый раз, когда вы запускаете провод от положительного
Пост батареи должен проходить через прерыватель или предохранитель. Предохранитель должен быть
рассчитанный выше, чем ожидаемый ток, с которым будет работать ветвь. Если твой
турбина , способный производить 50 ампер в лучших условиях, тогда
Вы можете рассмотреть 80-амперный выключатель или предохранитель. Это гарантирует, что прерыватель
никогда не сработает из-за нормальных токов от турбины, а сработает только в случае чего
произошло действительно неправильно (например, вы случайно коснулись положительного провода, чтобы
заземление.) — Если вы устанавливаете свою систему на основе местных/государственных норм,
вам почти наверняка потребуются выключатели и разъединители в вашем
система. Их отсутствие ОЧЕНЬ ОПАСНО!
Примечание: Coleman Air — C150-SMA имеет встроенный выключатель батареи,
тем не менее, мы показали дополнительный внешний автоматический выключатель между аккумуляторной батареей
а контроллер, зачем?.
Несмотря на то, что этот контроллер имеет прерыватель батареи, он
Действительно лучше иметь внешний выключатель, из соображений безопасности.
Внутренний выключатель обеспечивает защиту контроллера, но не
оператора, который может обслуживать контроллер, как «горячие» провода
вход в контроллер останется «горячим», даже если этот прерыватель
выключен. Многие нормы установки требуют, чтобы выключатель был доступен без
необходимости открывать корпус, где оператор может контактировать с любым токоведущим
провода или шины. Небольшая коробка прерывателя (продается в хозяйственном магазине) может быть действительно
удобный предмет, когда у вас есть несколько проводов, отходящих от вашего аккумулятора. Подключение вашего
аккумулятор к верхней части коробки выключателя, затем вы подключаете свою турбину к выключателю,
ваш контроллер к выключателю, ваш инвертор к выключателю и т. д. Обратите внимание
являются различиями в токе постоянного/постоянного тока по сравнению с током переменного/постоянного тока, когда речь идет о выключателях.
использование коробки выключателя кондиционера может не понравиться вашему инспектору. Вы можете
Google эту тему для получения дополнительной информации.
Выключатели
изображенные выше имеют как автоматические, так и ручные разъединители, а также ручные
сбрасывает. Это позволяет использовать выключатель в качестве выключателя, а также обеспечивает
защита от сверхтока. Пожалуйста, проверьте ограничения вашего кода на использование прерывателя
как переключатель.
Покидая рубильник, мы, наконец, добираемся до батареи, где стоит турбина.
энергия заряжает батарею (пока напряжение турбины выше, чем
напряжение батареи, конечно.)
См. наши часто задаваемые вопросы о напряжениях и токах турбины.
- Мой
ветряк выдает больше вольт… - Ваш
На схеме показано, что турбина подключена непосредственно к аккумулятору. Как может
эта работа? - До
контроллеры Coleman Air понижают напряжение, поступающее от фотоэлектрических панелей
или ветряк?
Контроллер: Основная философия работы диверсионного контроллера
довольно просто.
Следите за напряжением батареи, и если оно должно подняться до заданного
уровень, подключите отводящую нагрузку или «фиктивную нагрузку» достаточного размера к
батареи или источника энергии, чтобы предотвратить любое повышение напряжения батареи.
дальше. Это очень простой, но очень эффективный способ предотвратить
перезарядка. Видеть
обсуждение контроллеров для получения дополнительной информации.
Перенаправление нагрузки: Перенаправление нагрузки перенаправления или реальной нагрузки
к контроллеру через прерыватель или предохранитель. Опять же, этот предохранитель должен быть размером больше
чем сила тока, которую, по вашему мнению, будет потреблять отвлекающая нагрузка (или рабочая нагрузка).
на нормальной основе. Если у вас есть нагрузка 60 ампер, то должен быть выключатель на 80 ампер.
отлично.
Диверсия
контроллеры работают, перенаправляя избыточную энергию от ветряной турбины на отведение
или «фиктивная нагрузка».
Этот отвод позволяет турбине оставаться под
загружаться постоянно. Солнечная панель может быть безопасно отключена от батарей,
но работающая ветряная турбина никогда не должна быть отключена от ее нагрузки (аккумулятор/отводящий
нагрузка). Когда ветряная турбина не загружена, она может легко выйти из-под контроля.
при сильном ветре, что может привести к катастрофическому отказу турбины, т.к.
а также возможность повреждения и травмирования другого имущества и людей. Это
Очень важно, чтобы ваша турбина всегда имела очень надежную нагрузку. Пожалуйста
увидеть полный
обсуждение диверсионных нагрузок.
Вот и все. Ваш инвертор (если он у вас есть) будет подключаться к вашему
батареи (через прерыватель или предохранитель, конечно). Контроллер заряда не
управлять инвертором, а инвертор не управляет контроллером заряда.
Размер контроллера заряда не зависит от размера инвертора.
и наоборот. Они независимы в том смысле, что оба занимаются своими делами.
Задача контроллера отклонения состоит в том, чтобы предотвратить перезаряд батареи и поддерживать
правильное напряжение батареи для продления срока службы батарей. Инверторы
работа заключается в преобразовании накопленной энергии постоянного/ переменного тока в энергию переменного тока, которую можно использовать для
привести в действие предметы домашнего обихода или, если вы решите приобрести сетевой инвертор, медленно
ваш счетчик вниз (или запустите его в обратном направлении). Но это тема для другого дня.
Трехфазные ветряные турбины на сегодняшний день являются самым популярным статором (внутренняя часть
конструкция двигателя/генератора переменного тока, используемая крупными производителями турбин, и все чаще
более мелкими поставщиками турбин. Они могут быть очень эффективными, могут быть очень длинными.
прочный (без щеток), может обеспечить очень хорошее управление током как внутри, так и снаружи
статора из-за 3 проводов против 2 проводов.) Учитывая выбор между тремя
фазная система и однофазная система переменного тока или постоянного тока, трехфазная система должна
иметь преимущество, при прочих равных, конечно.
Добавить комментарий
