Схема подключения розетки и выключателя от одного двухжильного провода: Как подключить розетку и выключатель в одном корпусе

Как подключить розетку и выключатель – инструкция и руководство по монтажным работам. Статьи компании Поло-Электро

Підключення вимикача і розетки – саме з цього починається електропроводка в будь-якому приміщенні. Знання того, як здійснюється підключення розетки і вимикачі своїми руками буде актуально скрізь і всюди, будь то ремонт, перепланування або ж будівництво нового будинку.
Для того щоб детально розібратися в даному питанні, розглянемо детальну інструкцію, яка від «А» до «Я» розповість і покаже всі тонкощі при виконанні даного виду робіт.

Встановлюємо розетки і вимикачі

Перед тим, як буде проводиться установка розеток, необхідно провести монтаж настановних елементів. До них відноситься кабель канал, розподільна коробка і підрозетники. Останні знадобляться в тому випадку, якщо розетки і вимикачі будуть втоплені в стіни».



Тепер, в якості силової шафи, належить встановити DIN-рейку – на неї буде змонтована захист, яка охоронить мережу від короткого замикання і перевантаження (автоматичний вимикач). Після завершення монтажу установочних елементів, підготовчі роботи можна вважати закінченими.
Хотілося б відразу обмовитися, що в якості додаткового етапу можна вважати установку елемента освітлення (це може бути звичайна лампочка в патроні).



Провід ПВС і провід ШВВП Спочатку, беремо провід ПВС і підводимо її до розподільній коробці. В якості живильного кабелю прийнято використовувати трижильний, але, якщо проводка не передбачає складної системи, можна обійтися і двожильний. Перетин дроту підбирається виходячи від навантаження на ланцюг в цілому. Подібні розрахунки може провести навіть початківець електрик, який не мав раніше подібного досвіду.



Слід звернути увагу на те, що з кожної сторони, перед автономними елементами, слід залишати запас 10-15 сантиметрів. Це пов’язано з тим, що з дуже короткою проводкою незручно працювати.

Тепер підводимо дроти до подразетникам. На розетки підійде провід ШВВП невеликого перерізу.
Основні роботи по прокладці проводів виконані і тепер можна сміливо приступати до наступного етапу робіт.

Монтаж і підключення електропроводки

Фахівці рекомендують почати з монтажу та облаштування захисту. Для невеликої домашньої мережі буде достатньо автоматики, номіналом в 25 А. Автомат вибирається тільки після того, як буде зроблений розрахунок перерізу встановлюється кабелю.

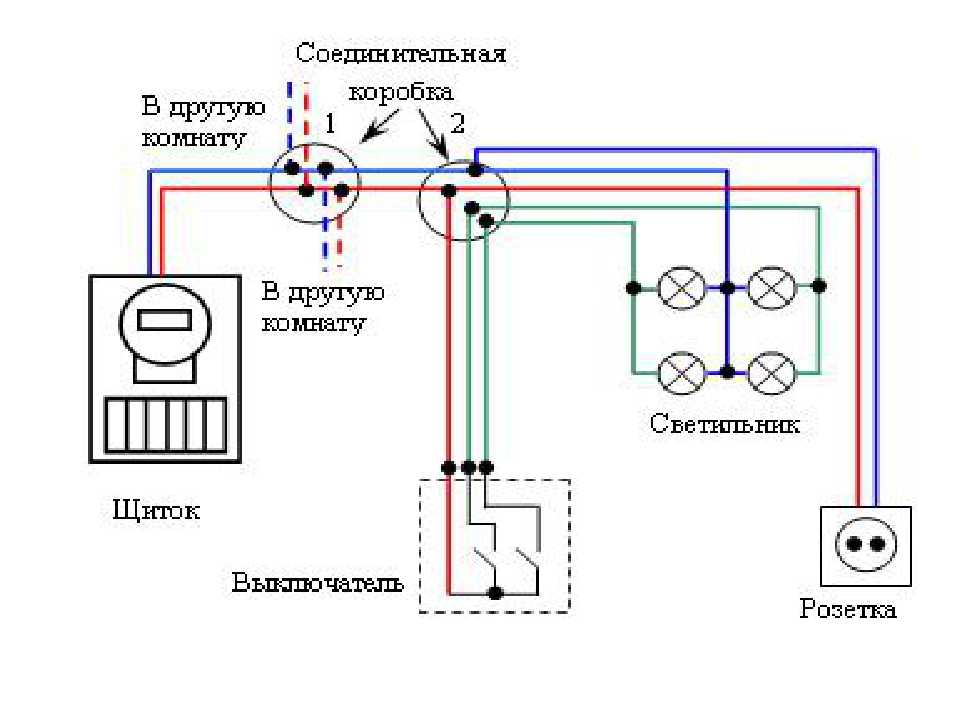

Схема підключення розетки і схема підключення вимикача передбачає правильне розташування проводів, тому відразу слід визначитися з їх кольорами (що і до чого буде підключено):

  • Білий з блакитною смужкою, синій – нуль або по простому нейтраль;
  • Жовтий з салатовою смужкою – земля;
  • Залишився (у більшості випадків білий або чорний) – фаза.



Якщо ви не хочете заплутатися в кольоровій гамі, необхідно використовувати кабелі, випущені одним виробником.
Щоб продовжити подальші монтажні роботи, потрібно вимкнення електроенергії. Виробляємо відключення. На кінцях проводів знімаємо шар ізоляції і виробляємо підключення всіх елементів мережі. Не забуваємо при цьому перевіряти надійне кріплення проводів в розетки і вимикачі.



Після перевірки, можна встановлювати елементи в підрозетники. Після виконання монтажних робіт, приступаємо до підключення патрона. Коли всі роботи завершені, необхідно включити електроенергію та перевірити правильність виконання робіт клацання вимикача. Якщо все зроблено правильно, лампочка загориться.



Висновок

Тепер ви знаєте, як підключити розетку і як підключити вимикач. Як показує практика, тут немає нічого складного, досить лише уважно вивчити схеми і діяти чітко за інструкцією.
Інтернет-магазин компанії Поло-Електро має весь необхідний матеріал і комплектуючі, які знадобляться для виконання робіт з прокладання електромереж (як професіоналам, так і початківцям). Весь представлений асортимент є сертифікованою продукцією і пройшов всі необхідні випробування і контроль якості. Перевірені виробники, зручна цінова політика і якість – ось що потрібно, щоб прокладені вами комунікації прослужили не один десяток років!

Схема подключения выключателей — как правильно подключить и на какой высоте установить розетки и выключатели света


Установка розеток и выключателей обычно происходит на завершающей стадии ремонта. Провести работы можно даже без помощи мастера. Но для этого необходимо иметь под рукой необходимый набор инструментов и заранее подобрать подходящий по типу выключатель.


Прежде чем его подключить, нужно установить уровень, на котором он будет располагаться. Жестких нормативов для частного строительства не существует. Для большего удобства стоит ориентироваться на рост членов семьи — обычно вполне достаточно 1,5 метров от уровня пола, чтобы выключателем было удобно пользоваться всем.


В подключении своими руками наиболее прост одноклавишный выключатель. Но даже при его монтаже следует помнить обо всех правилах и следовать схеме подключения выключателя к лампочке.

Схема подключения выключателя и самостоятельный монтаж


Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения. Она достаточно проста и выглядит следующим образом:

Схема подключения выключателя с одной клавишей

Как правило, от общего электрического щитка в квартиру к коробке распределения, находящейся на высоте, подходят два провода — ноль и фаза. Хотя здесь тоже нет никаких жёстких стандартов: разводка проводов может выполняться в стенах, по полу или по потолку.

От выключателя в коробку обязательно подсоединяют фазу, которую выключатель будет разрывать и соединять. Ноль сразу напрямую соединяют с любым из контактов питания лампы, а второй провод, идущий от лампочки, подключают к выходу выключателя. Все коммутации производятся внутри распределительной коробки.

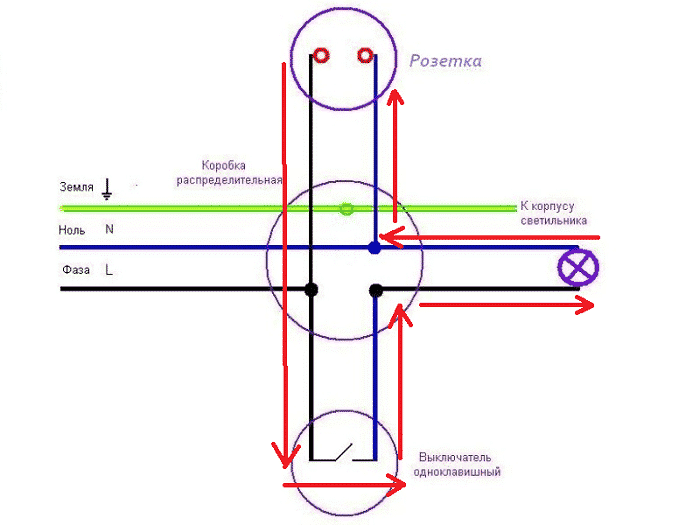

Получается такая принципиальная схема: ноль перенаправляется сразу на лампу, а фаза обязательно проходит через выключатель, который гальванически отсоединяет фазу или обратно подключает её к потребителю.

Если с помощью выключателя вместо фазы разрывать нулевой провод, то при замене лампочки патрон всегда будет под напряжением (один из его контактов, к которому подведена фаза), что чревато поражением током. Проверить провода и установить, через какой из них подается напряжение, можно при помощи индикатора.

После определения проводов и выполнения коммутации в распределительной коробке необходимо правильно подключить выключатель в подрозетнике. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Старые и новые подрозетники имеют разную диагональ — у современных она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае могут понадобиться дополнительные монтажные и демонтажные работы для переоборудования посадочного места выключателя.

Для подключения лампочки к выключателю понадобятся сам выключатель, электропровод, распределительные коробки и подрозетник. Из инструментов пригодятся электроиндикаторная отвертка, кусачки и плоскогубцы, перфоратор, крепежный элемент. Также стоит запастись изолентой.

Схема подключения выключателя внутри своей посадочной коробки максимально проста: один провод подводит фазу к выключателю (вход), второй — пропускает фазу к лампочке (выход). Схема входов и выходов обычно изображается на задней части корпуса выключателя или приводится в документации к нему. Наиболее частое исполнение — «вход снизу».

Итак, сначала нужно подготовить места установки и коммутации. Если сеть уже давно эксплуатируется, то монтаж распределительной коробки может не потребоваться, достаточно будет только озаботиться оборудованием установочной коробки для выключателя.

При внутренней проводке для оборудования посадочных мест используются перфораторы и специальные насадки — коронки по бетону с диаметром, соответствующим диаметру установочной коробки.


Если выключатель наружный, то тип крепления будет зависеть от основания. Например, для деревянных поверхностей достаточно будет использования простых шурупов по дереву, для бетона и кирпича нужны классические дюбели, для гипсокартона — дюбели-молли, дли газосиликата — специальные винтовые дюбели и т.п.


Этап прокладки кабелей тоже может быть сопряжён с обилием пыли и грязи. При внутреннем монтаже можно использовать гофру или специальный тип кабеля с усиленной изоляцией (ВВГнг). Наружная прокладка, особенно, если основание деревянное, выполняется с подъёмом на декоративные опоры или с задействованием кабель-канала.


Когда кабели и распределительные коробки установлены и закреплены, можно переходить непосредственно к этапу подключения (сборки). Для этого выключатель разбирается. Снимаются клавиши и декоративные накладки, раскручиваются крепёжные винты, убираются этикетки и другие лишние элементы.


При необходимости укорачиваются провода, оголяются жилы (с помощью ножа или специального инструмента для зачистки). Провода заводятся в посадочные места сердцевины (основного блока) выключателя и фиксируются с помощью специальных затяжных винтов.


На этом этапе, пока выключатель ещё не собран окончательно, можно провести тестирование работоспособности устройства. Включите питание в сети и проверьте работу нажатием клавиш выключателя, убедитесь, что всё работает как надо. Снова выключите питание в сети и проведите окончательную сборку.


Для этого блок выключателя вставляется в установочную коробку и крепится с помощью шурупов к корпусу монтажной коробки. Пока шурупы не нужно затягивать до конца. Сначала правильно спозиционируйте блок выключателя, например, с использованием уровня.


Когда всё готово, затяните (раскройте) распорки внутри монтажной коробки. Для этого нужно закрутить специальные винты в корпусе выключателя. Распорки обеспечат максимальную фиксацию и устойчивость конструкции к механическим нагрузкам. Теперь можно до конца затянуть шурупы монтажной коробки, установить декоративные накладки и клавиши.


Обратите внимание, выключатели для наружного монтажа не имеют распорок, поэтому этот шаг можно пропустить. Корпус просто прикручивается к основанию и всё. В последующем достаточно защёлкнуть или прикрутить декоративный кожух и установить на место клавиши.


Внутри распределительных коробок можно выполнять скрутку проводов, но в этом случае обязательно нужно изолировать места скруток с помощью изоленты или термоусадочных трубок.

Наиболее простой и практичный вариант для новичков — использование клеммных колодок. Для этого:

  • Жилы очищаются на небольшом участке, строго соответствующем для монтажа в колодку.
  • Вставляются в колодку и зажимаются (с помощью специального рычага или автоматических пружин).


Классическая лампа подключается один к одному — два контакта, две жилы кабеля. Полярность значения не имеет. Более сложные конфигурации могут быть у люстр. В этому случае лучше всего обратиться к их сопроводительной документации и схемам монтажа/подключения.


Всё это относилось к одноклавишным выключателям.

Как подключить двух- и более клавишные выключатели


Порядок работы с двух- и более клавишными выключателями будет немного отличаться. Схема подключения лампочки к двухклавишному выключателю:

Схема подключения двухклавишного выключателя


Здесь нужно обратить внимание на то, что в распределительную коробку по-прежнему входит два основных провода — фаза и ноль. Но на выходе нужно запитать гораздо больше самостоятельных потребителей (лампочек) — по количеству клавиш. Итак, ноль точно также, как и в случае с одноклавишным выключателем в распределительной коробке напрямую соединяется с одним из контактов лампочек. Если ламп две, то к нулю должно быть подключено два контакта, если три — то три, и т.д., чтобы ноль шёл на каждую. Фаза опять же пускается на выключатель, но на этот раз в распределительную коробку возвращается не один провод, а два и более (по количеству клавиш), каждый из которых — это фаза для своей лампы/линии. Выходы выключателя нужно соединить со вторыми контактами ламп, каждую со своим.


Очень часто после монтажа двухклавишного выключателя можно столкнуться с ситуацией, когда свет загорается последовательно, после нажатия клавиш по порядку — от первой ко второй или наоборот, но если нарушить порядок, например, начать с нажатия второй, то свет не горит. Это проблема правильной коммутации контактов выключателя в своей монтажной коробке. Она легко исправляется.


Для этого нужно отключить питание в сети, снять выключатель, найти отвёртку с индикатором фазы, включить питание в сети обратно, поочерёдно касаясь индикатором найти входящую фазу (только при касании её индикатор будет гореть, руками браться за провода нельзя ни в коем случае, они под напряжением), затем выключить питание в сети и смонтировать выключатель по схеме, включить обратно питание сети и проверить работу выключателя.


Правильное подключение — это когда на вход выключателя подаётся фаза, а к его выходам подключаются лампы. Обычно на схеме, которая изображена на задней части выключателя, общий контакт — это вход (IN), а одиночные — это выходы (OUT). Если подключение выполнено по схеме, то каждая лампа будет гореть при нажатии своего выключателя/клавиши, без соблюдения какой-либо последовательности.


Общим для всех работ будет оставаться необходимость соблюдения техники безопасности. Обязательно используется средства индивидуальной защиты (резиновые перчатки, индикаторы тока, плоскогубцы и отвёртки с диэлектрическими ручками и т.п.). Все работы с оголёнными проводами нужно производить только при отключённом питании. Поражение электрическим током может стать смертельным.


Все работы по ремонту или замене электропроводки нужно проводить, обесточив помещение и следуя схемам подключения. А еще надежнее и безопаснее будет доверить процесс профессионалам. Это убережет от возможных травм и поможет избежать ошибок, которые могут привести к пожару.

Подключение выключателя кажется несложным, если под рукой есть правильная схема, все необходимые инструменты и материалы. Но на деле оказывается, что такая работа отнимает много времени и сил у новичков, а результат оказывается не всегда предсказуемым.

Порядок действий

Проводка трехпозиционного переключателя | Как подключить трехпозиционные выключатели

Трехпозиционный выключатель включает свет с обоих концов коридора. На этих схемах ясно показано, как подключить пару трехпозиционных выключателей света.

В этой статье:

Как работает трехпозиционный выключатель
Как подключить трехпозиционный выключатель

Пара трехпозиционных выключателей управляет одним или несколькими электрическими осветительными приборами из двух мест, например, с обоих концов лестницы или коридора.

Трехпозиционный выключатель сконструирован и подключен немного иначе, чем обычный («однополюсный») выключатель света. Начнем с того, что на переключателе не написано «ВЫКЛ» и «ВКЛ», а также нет верхней и нижней частей. У него также есть одна дополнительная клемма (винт, к которому вы цепляете провода). Вместо двух клеммных винтов и винта заземления, как у обычного однополюсного выключателя света, трехходовой выключатель имеет три клеммных винта и винт заземления.

Примечание. Многие современные выключатели имеют отверстия для подключения проводов, а не винты для фиксации проводов, но принцип остается тем же.

На большинстве трехпозиционных переключателей две клеммы одного цвета (обычно серебристого или латунного), а третья клемма, называемая «общая клемма», имеет другой, часто более темный цвет.

Не во всех трехпозиционных переключателях эти клеммы расположены в одинаковой конфигурации, поэтому перед их подключением необходимо обратить внимание на цвета винтов клемм (и инструкции, прилагаемые к упаковке). К сожалению, они не стандартизированы. Например, переключатель, показанный ниже, имеет один серебряный и один золотой винты друг напротив друга, а также бронзовый винт в третьем положении (здесь он не виден). Зеленый винт на верхнем конце предназначен для крепления заземляющего (зеленого или оголенного) провода.

При замене существующего трехпозиционного выключателя обязательно верните провода на соответствующие винтовые клеммы. Для этого на провод, идущий к «общему» (третьему) клеммному винту, надеваем кусок изоленты. Два других провода можно подключить к любой из парных клемм. Для наглядности посмотрите на иллюстрации ниже.

Обратите внимание, что на приведенных ниже схемах предполагается, что вы следуете всем рекомендуемым методам безопасной установки электрических цепей.

Всегда отключайте питание цепи перед работой с оголенными электрическими проводами.

Как работает трехпозиционный выключатель

Важно понимать, что выключатель света предназначен для прерывания «горячего» провода, идущего от источника питания к светильнику, когда он выключен.

Белый провод от источника питания всегда идет непрерывно к светильнику, а оголенные провода заземления всегда крепятся к заземляющим винтам. А вот «горячий» или «заряженный» (обычно черный) провод, идущий от источника питания, подключается к выключателям.

В трехпозиционном переключателе к паре переключателей подключаются три провода — два черных «путевых» провода и третий «общий» провод.

Когда питание цепи включено, любой из них может быть «горячим», в зависимости от того, как переключаются переключатели.

Поскольку для подключения выключателей часто используется трехпроводной неметаллический кабель с заземлением, такой как Romex, во время установки часто вносятся небольшие изменения. Этот тип кабеля содержит белый провод, который должен служить черным проводом. По этой причине белый провод окрашен или обмотан черной лентой, чтобы идентифицировать его как черный (горячий) провод, когда кабель используется для соединения двух трехпозиционных выключателей и ламп.

Как подключить трехпозиционные выключатели

Существует три основных способа установки трехпозиционных переключателей для управления одним или несколькими источниками света. Правильный для вас будет зависеть от того, где питание входит в цепь (на один из переключателей или на осветительную арматуру), а также от размещения переключателей и источников света.

Обратите внимание: все выключатели, имеющие зеленый винт или провод заземления, должны быть заземлены на металлическую электрическую коробку или на оголенный или зеленый провод заземления цепи.

A) Провода от источника питания могут сначала входить в одну распределительную коробку, затем идти к свету, а затем заканчиваться на другом выключателе. Обратите внимание, что на этой иллюстрации входящий белый провод проходит через первую распределительную коробку и оканчивается на осветительном приборе. Трехсторонняя проводка переключателя, в которой питание подключается к первому выключателю, а затем к источнику света .



B) Провода от источника питания могут входить в коробку светильника первыми, перейдите оттуда к одному коммутатору, а затем подключите этот коммутатор к другому коммутатору. В этой конфигурации входящий белый провод подключается непосредственно к светильнику. Черный провод соединяется с белым проводом с изоляцией, который проходит через первую распределительную коробку и соединяется с общей клеммой на втором переключателе. Затем красные и черные контактные группы подключаются к парным контактным клеммам на обоих переключателях.

Трехпозиционный выключатель проводки, где питание идет непосредственно на свет .


C) Провода от источника питания идут от выключателя к выключателю,
и далее идут к светильнику. В этой конфигурации питание поступает к первому выключателю, а светильник размещается после второго выключателя.

Белый провод, соединенный гайками в каждой распределительной коробке, идет от источника к светильнику. Заряженный черный провод подключается к общему выводу первого выключателя, а затем проносится парными путешественниками к парным выводам второго выключателя. Общий вывод второго выключателя посылает черный провод к светильнику. Проводка трехстороннего выключателя, где питание начинается с одного выключателя и переходит ко второму выключателю , прежде чем перейти к свету.



Получите предварительно проверенную местную электрическую проводку Pro

Tagged 3-позиционные электрические выключатели света3-полосные

3-позиционная проводка выключателей: пошаговое руководство

Фото: istockphoto. com

В стандарте , однополюсный выключатель, один выключатель света управляет одним светильником — вкл/выкл. Все становится немного сложнее с проводкой трехпозиционного выключателя, в которой есть два выключателя и один свет. Однако когда вы понимаете, как электричество распространяется в цепи такого типа, они начинают обретать смысл.

Хотя установка новой электропроводки почти всегда должна выполняться лицензированным электриком, домашние мастера могут успешно заменить старые выключатели новыми, если это разрешено местными нормами. Замена трехпозиционного переключателя — простая задача, но она требует больше усилий, чем замена однополюсного переключателя. Если вы планируете такую ​​замену, вы должны иметь практические знания о проводке переключателя. Если вам неудобно заменить выключатель, вызовите электрика.

Безопасность всегда является главным фактором при выполнении любой проводки. Прежде чем делать что-либо еще, всегда отключайте электричество в распределительной коробке и используйте тестер напряжения, чтобы проверить провода в распределительной коробке, чтобы убедиться, что они не горячие.

СВЯЗАННЫЕ: Руководство покупателя: лучшие тестеры напряжения

Что такое проводка трехпозиционного переключателя?

Неприятно возвращаться домой поздно ночью и натыкаться на другой конец темной комнаты в поисках выключателя. Это только один случай, когда 3-позиционные выключатели (также известные как 3-полюсные выключатели) удобны: эти выключатели позволяют пользователям включать центральный свет с разных сторон комнаты или с верхнего и нижнего концов лестницы. . Настройка с 3-позиционным переключателем будет работать даже с диммерным переключателем, если он предназначен для 3-контактной проводки.

Отдельные 3-позиционные переключатели напоминают однополюсные переключатели. Однако они не помечены как «ВЫКЛ» или «ВКЛ», потому что они либо разрешают, либо останавливают электрический ток в зависимости от другого положения переключателя в настройке. По сути, трехпозиционный переключатель представляет собой тумблер.

Реклама

Типы проводов, используемых в 3-полюсных переключателях

Два разных типа проводов используются для подключения стандартного 3-позиционного переключателя, чаще всего кабель 14/2 и кабель 14/3. Цифра 14 обозначает сечение провода (рассчитанное на 15-амперные цепи), а следующее число, 2 или 3, обозначает количество жил в кабеле. Количество проводников в разных кабелях важно, потому что в одной секции 3-позиционного переключателя требуется дополнительный провод. Без провода 14/3 было бы невозможно, чтобы оба переключателя управляли светом.

В некоторых домах может быть провод 12-го калибра, а не 14-го, что просто означает, что провод рассчитан на больший ток. 12-й калибр может выдерживать 20 ампер. Дома, построенные с середины 1960-х годов, вероятно, содержат кабель с неметаллической оболочкой (NM), обычно называемый Romex, в честь популярной марки провода.

Детали 3-позиционного переключателя

Когда вы снимаете панель выключателя света и заглядываете внутрь — или изучаете схему работы 3-позиционного переключателя — вы можете задаться вопросом о разноцветных проводах и о том, что означают эти цвета. , к чему они должны подключаться и что трогать (и не трогать). Вот 411 на деталях, с которыми вы столкнетесь при подключении трехпозиционного переключателя.

1. Два (белых) нулевых провода 2. Три провода заземления 3. Красный контактный провод 4. Черный контактный провод 5. Черный общий провод

Проводные кабели

Кабель 14/2 NM содержит два проводника: один черный и один белый. Он также содержит третий оголенный медный провод. Кабель проходит от источника питания к первому распределительному щитку в описанной здесь типичной трехпроводной схеме, но возможны и другие конфигурации проводки (см. ниже). Следующие цвета электрических проводов являются стандартными, но для разных марок проводов могут использоваться провода разного цвета.

  • Черный провод : Это горячий провод, который передает электричество от источника питания к первому выключателю в типичной 3-полосной схеме. Его также называют «общим проводом» или «линейным проводом». Если выключатель не выключен, этот черный провод всегда горячий.
  • Белый провод: Это нейтральный провод, предназначенный для замыкания электрической цепи. Во всех электрических цепях питание должно возвращаться к источнику энергии, и это работа нейтрального провода.
  • Заземляющий провод : Заземляющий провод представляет собой оголенный медный провод или зеленый провод, и его назначение — обеспечить меру безопасности. Когда цепь работает правильно, заземляющий провод не несет электричества. Если возникает проблема, такая как короткое замыкание, заземляющий провод передает избыточное электричество на землю (землю).

Кабель 14/3 NM состоит из оголенного медного провода и трех жил: черного, белого и красного. В типичной трехсторонней установке кабель 14/3 проходит от первого распределительного щитка ко второму распределительному щитку.

Объявление

  • Черный провод : Черный провод — это горячий провод, а также провод для перемещения. В 3-полосной схеме черный провод (вместе с красным проводом) является проводом-путешественником. Это связано с тем, что мощность передается от одной распределительной коробки к другой по обоим проводам, но только по одному проводу за раз и определяется конфигурацией тумблеров.
  • Красный провод : Второй горячий/путевой провод — это красный провод, который служит той же цели, что и черный провод между двумя распределительными коробками. В зависимости от конфигурации тумблера, либо красный провод, либо черный провод будут горячими, если свет горит, но не оба.
  • Белый провод : Белый провод кабеля 14/3, по-прежнему считающийся нейтральным, служит для передачи электричества обратно к источнику питания для замыкания цепи.
  • Провод заземления : Этот провод также служит той же цели, что и кабель 14/2, для отвода избыточного электричества на землю в случае короткого замыкания или неисправности.

Нейтральные провода

В типичном трехпозиционном переключателе белые нейтральные провода не подключаются к фактическим переключателям. Вместо этого они соединяются друг с другом. Это создает непрерывную обратную цепь к источнику питания, который обычно представляет собой клемму шины на панели выключателя.

Нейтральные провода можно соединить, скрутив оба провода вместе в каждой распределительной коробке, но современные соединители с рычажной гайкой делают это намного проще. Соединители проводов, такие как соединители Aigreat с рычажной гайкой, работают, поднимая рычаг, вставляя конец провода, а затем нажимая рычаг обратно вниз, чтобы зафиксировать провод на месте.

Контактные провода

При подключении 3-полюсных выключателей всегда имеется два контактных провода, соединяющих один переключатель с другим. Чтобы 3-позиционный переключатель работал, электричество должно быть направлено либо через один контактный провод, либо через другой, и маршрут зависит от того, находится ли тумблер в положении «вверх» или «вниз».

Реклама

Когда первый выключатель включает свет, электрический ток проходит по одному из проводов бегунка. Однако, если второй переключатель используется для выключения света, то ток будет проходить через другой контактный провод, когда первый переключатель включает свет. Подумайте о том, как проводник переключает движущийся поезд с одного пути на другой: вот как трехпозиционный переключатель направляет электричество либо по красному, либо по черному проводу, чтобы оба переключателя могли управлять светом.

Винтовые клеммы

В 3-позиционном переключателе каждая винтовая клемма имеет свое назначение. Стандартный трехпозиционный переключатель имеет четыре клеммы, каждая из которых представлена ​​цветным винтом. Расположение винтов часто одинаково от переключателя к переключателю. Некоторые производители размещают винтовые клеммы в разных местах, поэтому обязательно изучите схему, прилагаемую к выключателю.

  • Черная винтовая клемма : Черный (или самого темного цвета) винт крепится к черному общему проводу кабеля 14/2. Терминал может быть помечен как COM.
  • Зеленая винтовая клемма : Зеленая винтовая клемма — это клемма заземления. В обеих распределительных коробках находятся два провода заземления: один от кабеля 14/2, а другой от кабеля 14/3. Оба эти провода заземления должны быть соединены друг с другом, а затем подключены к зеленому винту в каждой коробке.
  • Две контактные клеммы : В дополнение к черной и зеленой клеммам имеются две другие винтовые клеммы, часто из латуни. Это пассажирские терминалы. Неважно, какой контактный провод (красный или черный) подключается к какой контактной клемме, если он одинаков в обеих распределительных коробках. Например, если красный контактный провод находится на верхней контактной клемме в первой коробке, он также должен быть на верхней контактной клемме во второй коробке.

Альтернативные схемы подключения 3-позиционного переключателя

Хотя описанная выше конфигурация проводки является типичной, это не единственный способ подключения 3-позиционного переключателя. Конфигурация определяется тем, где питание входит в цепь (на выключатель или в осветительную арматуру). Альтернативные конфигурации проводки должны выполняться только электриком.

Advertisement

Если домашний мастер откроет распределительную коробку и найдет белый провод с черной изоляционной лентой, белый провод горячий. Это не означает, что для замены переключателя требуется профессионал, потому что замена трехпозиционного переключателя не требует прокладки нового провода. Это просто вопрос отключения одного переключателя и подключения нового.

Независимо от конфигурации проводки, самый простой способ успешно заменить старый трехпозиционный переключатель на новый — это пометить каждый провод клеммой, к которой он подключен, прежде чем отсоединять провода от старого переключателя. Затем достаточно просто подключить правильные провода к нужным клеммам нового переключателя.

Как подключить 3-позиционный переключатель

Если вы когда-либо успешно заменяли однополюсный переключатель, заменить 3-позиционный переключатель не составит труда. Самое большое отличие в том, что в коробке есть дополнительный провод. Дополнительный провод — это «путешественник», который соединяет два переключателя друг с другом.

При подключении трехпозиционного выключателя обычно сначала прокладывают провода от одного выключателя к светильнику, а затем ко второму выключателю. Независимо от того, подключен ли ваш переключатель таким образом, переключатели все равно можно заменить, используя метод, описанный в следующих шагах по подключению 3-позиционного переключателя.

СВЯЗАННЫЕ: Руководство покупателя: Лучшие выключатели света с датчиком движения

ШАГ 1: Отключите питание на сервисной панели.

Фото: istockphoto.com

Найдите панель выключателя в доме. Найдите этикетку рядом с автоматическим выключателем, на которой указано, где находится трехпозиционный переключатель. Отключите рубильник.

Прежде чем перейти к следующему шагу, обязательно проверьте переключатель, чтобы убедиться, что питание выключено.

ШАГ 2: Вытащите старый переключатель.

Выверните два винта на пластине переключателя, затем снимите пластину, чтобы открыть старый переключатель. Отвинтите фиксаторы, удерживающие переключатель на месте. У проводов должно быть достаточное усилие, чтобы можно было аккуратно вытащить выключатель из отверстия с присоединенными проводами.

Реклама

ШАГ 3: Посмотрите на провода, чтобы определить их тип.

1. Общий провод 2. Красный контактный провод 3. Белый провод с черной краской (горячий провод) 4. Провод заземления

В зависимости от способа подключения переключателя внутри могут быть два разных типа проводов. Если есть белый провод, черный провод и провод заземления, это стандартный кабель 14/2. Если есть черный провод, белый провод, красный провод и провод заземления, то это кабель 14/3.

ШАГ 4: Определите общий провод и пометьте его.

В коробке должно быть восемь проводов. Среди них два белых нейтральных провода, соединенных с проволочной гайкой, три круглых провода, соединенных с проволочной гайкой, черный и красный провода и черный провод, соединенный с медной или черной винтовой клеммой. Черный провод называется общим проводом. Перед отсоединением наклейте на него кусок изоленты, чтобы потом было легко запомнить, какой провод общий.

ШАГ 5: Откройте вторую распределительную коробку и найдите эти провода.

Во втором распределительном щитке должно быть всего четыре провода: белый провод, красный провод, черный провод и провод заземления. Белый провод может быть помечен черной краской или изолентой, чтобы показать, что это горячий провод. Черный провод идет к общей клемме, и это общий провод в коробке. На этом этапе полезно пометить общий провод, чтобы его было легко идентифицировать позже.

ШАГ 6: Открутите гайки и отсоедините провода.

Перед отсоединением проводов убедитесь, что вы знаете, для чего они нужны, и что они четко промаркированы. Затем скрутите гайки с проводов и ослабьте винты клемм, чтобы оголенные концы проводов были видны и больше не были прикреплены к выключателю.

ШАГ 7: Установите и подключите новые переключатели к проводам.

Фото: istockphoto.com

Перед установкой новых переключателей убедитесь, что они одинаковые. Поскольку конфигурации проводов могут различаться в зависимости от марки, проще всего установить один и тот же переключатель в обоих местах.

Объявление

Определите общие провода и общие клеммы на новых переключателях по маркировке или по цвету. Найдите черную или медную клемму в нижней части переключателя. Затем подключите общие провода к общим клеммам.

Теперь пришло время подключить красный контактный провод к обоим переключателям. Красные провода подключаются к верхней части переключателя. Обязательно подключите его к одному и тому же месту, либо в верхней правой, либо в левой части обоих блоков.

В обеих коробках есть второй провод, и пришло время их подключить.


Опубликовано
