Схема устройства для измерения тока проводимости ограничителей перенапряжения (ОПН).

Схема устройства для измерения тока проводимости ограничителей перенапряжения (ОПН).

Где отремонтировать частотный преобразователь
Предельные значения токов проводимости
ограничителей перенапряжений приведены в табл. 13.

Измерение тока
проводимости ограничителей перед вводом в эксплуатацию производят
с помощью миллиамперметра
переменного тока при напряжении
промышленной частоты
73 кВ_действ для ограничителей ОПН-110У1 и 100 или 75 кВ_действ
для остальных типов ограничителей. При этом величина тока проводимости не должна отличаться более чем на 20% от
значений, измеренных на предприятии-изготовителе
и приведенных в паспорте.

Допускается проводить измерение
с помощью выпрямительного мостика и миллиамперметра постоянного тока, при этом значение тока
проводимости примерно на 10% ниже значений тока,
измеренных миллиамперметром переменного тока.

Измерение тока проводимости
в процессе эксплуатации производится без отключения от сети.

Схема измерений и параметры измерительного устройства приведены на рис. 23. Подключение
измерительного устройства необходимо производить в следующей
последовательности:

накладывается заземление на контакты заземляющего рубильника;

подключается
измерительное устройство;

снимается заземление
с контактов заземляющего рубильника;

размыкается при помощи
высоковольтной штанги
соответствующего напряжения заземляющий рубильник;

производится измерение тока
проводимости, при этом фиксируется напряжение на шинах распределительного устройства и температура окружающего воздуха;

замыкается заземляющий
рубильник при помощи высоковольтной штанги;

накладывается заземление на контакты заземляющего рубильника;

отключается измерительное устройство;

снимается заземление с контактов заземляющего рубильника.

Перед началом испытаний
производится внешний осмотр
ограничителя. При наличии на ограничителе перенапряжений трещин фарфора и
фланцев, загрязнений фарфоровых покрышек, неисправности подводящих и заземляющих шин, а
также при сработавшем предохранительном клапане
измерение тока проводимости производить не
разрешается.

Результаты измерения тока проводимости отдельных фаз сравниваются
с данными предыдущих
испытаний, а также со значениями, полученными при
измерении тока проводимости соседних фаз.

Если измеренное значение
тока проводимости достигает предельной величины, указанной в табл. 13, то
ограничитель должен быть выведен из эксплуатации.

Если показания миллиамперметра стремятся к нулю при измерении тока проводимости под рабочим
напряжением, то необходимо произвести замену
защитного резистора.

Рис. 23. Схема для
измерения тока проводимости ограничителей перенапряжений под рабочим напряжением:

1 — ограничитель перенапряжений; 2 — нож
заземления; 3 — регистратор срабатывания РР-3;

4 — защитный нелинейный резистор с остающимся
напряжением при импульсном токе с длиной фронта волны 8/20 мкс
амплитудой 1800 А не более 1580-1700 В; 5 — резистор МЛТ-2; 15 кОм; 6 — разрядник
Р-350; 7 — резистор МЛТ-2; 15 кОм; 8 — миллиамперметр постоянного тока класса
точности 0,5; 9 — миллиамперметр переменного тока класса точности 0,5; 10 — диод на ток 10 мА (например, Д217 или Д218)

Таблица 13

Допустимые токи проводимости ограничителей перенапряжений при переменном
напряжении частотой
50 Гц

ОПНИ-500У1

Таблица 13.

Примечание. Допускается
производить измерение
с помощью выпрямительного мостика и миллиамперметра
постоянного тока, при этом значение тока проводимости на 10% ниже значений, измеренных
миллиамперметром переменного
тока. Если измеренное
значение тока проводимости достигает значений, указанных в табл.
13, то ограничитель должен быть выведен из работы. При
измерении токов
проводимости ограничителей перенапряжений перед вводом в эксплуатацию
значение тока не должно отличаться более чем на 20% от значений, измеренных на предприятии — изготовителе и приведенных в
паспорте.

Источник: Инструкция по эксплуатации средств защиты от перенапряжений РД 34.35.514 (И 34-70-021-85).

Следующее
Предыдущее
Главная страница

принцип действия, классификация и область применения

Не только производственное, офисное, но и домашнее электрооборудование постоянно находится под угрозой поломок, а то и полного выхода из строя. Причинами тому могут быть как грозовые разряды, так и сбои на линиях передач и в работе трансформаторных станций, провоцирующие резкие скачки напряжения. С защитой от подобных проблем успешно справляются, благодаря принципу действия ОПН.

• От разрядников к ограничителям
• Схема работы ОПН
• Классификация приборов защиты
• Комплексный вариант безопасности

От разрядников к ограничителям

Электросети — это не только линии высоковольтных передач. В широком смысле в систему входит множество оборудования, установок, приспособлений, к ней подключены промышленные и обычные потребители. Последствия сбоев здесь могут быть весьма серьезны. Пока рынок не стали занимать современные ограничители напряжения, те же задачи решали другие устройства — разрядники.

Особенности их таковы:

• Работа простейшего разрядника состояла в приеме ненормативной электроэнергии и безопасном сбросе ее через систему заземления.
• В обычное состояние разрядник возвращал дугогаситель. Он нейтрализовал повышенную ионизацию.
• Главной особенностью этих устройств являлся искровой промежуток. От ширины его зависела мощность системы. Но и увеличивать до бесконечности приборы было тоже нельзя.
• Слабым местом таких «предохранителей» считалась опасность запаздывания устройства в нормативный режим после всплеска напряжения.
• Разрядники постоянно совершенствовались. Изобретались и внедрялись воздушные, газовые, вентильные модели. Но все они имели недостатки, и в итоге на смену им пришли устройства нового типа — ОПН.

Казалось бы, уберечь технику от пробоев можно, просто отключив ее от сети.

Но если с приближением грозы это еще возможно успеть сделать, то технологический сбой непредсказуем. Да и оставить без электричества, например, доменный цех или операционную вообще недопустимо. Поэтому и необходимы приборы-предохранители.

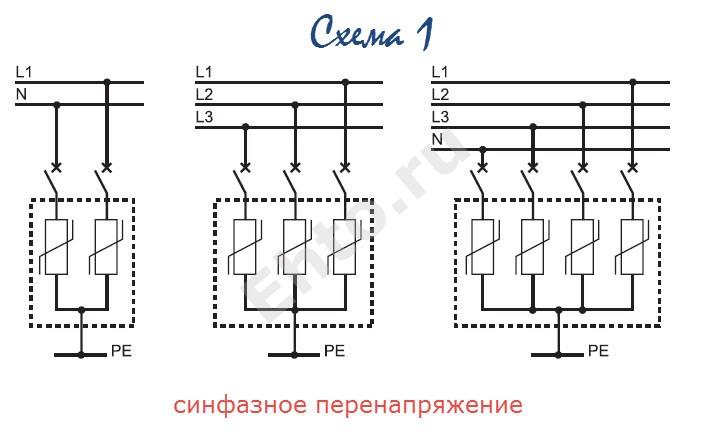

Схема работы ОПН

ОПН — ограничитель перенапряжения. В числе других устройств его следует отнести к самым современным системам, способным уберегать приборы и проводку в экстремальных ситуациях. Можно сказать, что заложенная в его основе схема успешно решает комплекс проблем, которым ранее противостояли автоматические прерыватели и разрядники, а в бытовых условиях — стабилизаторы и домашние трансформаторы.

Схема ОПН строится на таких принципах:

• Основой прибора является варистор, который мгновенно впитывает сверхнормативную энергию и отдает ее уже как тепло. Напряжение, которое поступает далее по сети, нормализуется.
• ОПН моментально возвращается в исходное состояние и сразу же способен принять еще один резкий импульс или даже их последовательную серию.
• Первоначально один варистор или несколько их (соединенные вместе) и представляли приспособление. В случае внеплановых проблем из строя выходило все устройство.
• Сейчас приборы представляют собой несколько блоков, подключенных последовательно (или параллельно). Это повышает защитные характеристики изделия, а также облегчает его ремонт, для которого бывает достаточно заменить один из модулей.
• Варисторы заизолированы в полимерные или фарфоровые корпуса. Первые имеют специальные отверстия, а вторые — мембраны и герметизирующие кольца, а также выхлопные крышки. Это повышает взрыво- и пожаробезопасность приборов при работе с нестабильным напряжением.

Фарфоровые приборы мало подвержены колебаниям температур, обладают высокой прочностью, но имеют более низкие тепловые показатели и к тому же опаснее при взрыве.

Полимерные лучше по разрядным характеристикам и сопротивляемости вибрации, но чутки к сезонным изменениям. Поэтому на очереди сейчас — новые покрытия для аппаратов.

Классификация приборов защиты

Искровой промежуток разрядников ушел в прошлое, как и массивность приборов ОПН намного компактнее. К тому же они способны лучше справиться с резкими переменами сетевой нагрузки, даже если в общей линии с жильем есть и мощное производство, и работающий стройучасток.

Приборы имеют разную классификацию и, соотвественно, область применения:

• Литера А. Эти приборы монтируются при переходах от линий электропередач к сети потребителя. Они призваны обеспечивать защиту как ЛЭП, так и принимающего объекта. Их же можно считать основными «предохранителями» промышленных установок.
• Литера В. Первая линия защиты непосредственно объекта-потребителя (например, дома или административного здания). Такие аппараты устанавливаются на входе линии в помещение.
• Литера С. Место этих устройств — распределительные щиты, в которых обязательно должна быть предусмотрена система заземления.
• Литера D. Квартирные ограничители. Их установка имеет смысл только при наличии хотя бы одной предварительной линии защиты. В то же время изделия этого класса монтируются и непосредственно в оборудовании, а также в переносной технике.
• Те же четыре категории устройств могут быть обозначены и римскими цифрами начиная от I. Есть и комбинированные устройства. Большинство из аппаратов дополнительно оснащаются предохранителями.

Контроль за работоспособностью и состоянием изделия можно проводить визуально. Для этого устройства имеют специальные окошечки, которые в случае выхода ограничителя из строя сигнализируют затемнением или красным светом. Есть и модели, оснащенные системой звуковой сигнализации.

Комплексный вариант безопасности

Чтобы доставка, получение и использование электричества были полностью безопасны, лучше всего использовать не единичный ОПН, а комплекс ограничителей импульсных перенапряжений, как их еще называют. Их установку следует доверить профессионалам.

Принцип монтажа и работы единой системы прост:

• Первым, на входе, монтируется самый мощный аппарат.
• В щиток устанавливается прибор меньших токовых характеристик, а дальше — еще меньше.
• В бытовых условиях достаточно варианта В и С или С и D.
• Приборы в любой общей схеме работают по единому принципу. Они вступают в дело последовательно. Благодаря этому, напряжение снижается постепенно, на каждом этапе.

Слабое место такой системы такое же, как и в любой цепи: если из строя выйдет одно звено, неработоспособной будет вся сеть. Но приборы-потребители, скорее всего, к этому моменту уже будут защищены. После замены пострадавшего блока защитная схема будет восстановлена.

Рассуждая на тему, что такое ОПН, следует признать — вне зависимости от различных рабочих характеристик это, в первую очередь, современный способ защиты электрооборудования. Риски поражений приборов и установок, степень безопасности объектов и людей при использовании надежной аппаратуры снижаются многократно.
