⚡ Измерение сопротивления изоляции проводов и кабелей
В этой статье расскажем об измерении сопротивления изоляции: каким прибором оно измеряется и какова методика проведения работ, как часто необходимо измерять сопротивление изоляции, как оформлять результаты замеров и как их интерпретировать.
Получить КП и смету за 2 часа |
Измерение сопротивления изоляции
В этой статье расскажем об измерении сопротивления изоляции: каким прибором оно измеряется и какова методика проведения работ, как часто необходимо измерять сопротивление изоляции, как оформлять результаты замеров и как их интерпретировать.
Вызвать лабораторию!
Автор: Максим Шаин
Генеральный директор электроизмерительной лаборатории «ЭлектроЗамер»
Измерение сопротивления изоляции выполняют для проверки диэлектрических свойств изоляционных материалов проводов и кабельных линий. Сопротивление изоляции — важная характеристика кабельных изделий. По ней можно сделать вывод о наличии механических повреждений изоляции или степени ее износа, обусловленного естественным старением и несоблюдением условий эксплуатации и, соответственно, пригодности кабеля к дальнейшей эксплуатации. Если сопротивление ниже нормы, такой кабель нуждается в замене или ремонте. Первоначально сопротивления изоляции необходимо измерять при сдаче объекта в эксплуатацию в ходе приемосдаточных испытаний, и измеренные значения должны соответствовать требованиям ПУЭ. Затем, на этапе эксплуатации, эти работы регулярно выполняют в рамках эксплуатационных испытаний для профилактики возникновения дефектов, и проверяют измеренные значения на соответствие требованиям ПТЭЭП.
Периодичность измерения сопротивления изоляции
В ПТЭЭП четко указано, что периодичность, с которой измеряют параметры электробезопасности и, в том числе, сопротивление изоляции, должен определять технический руководитель. Обычно это сотрудник, ответственный за электрохозяйство: главный энергетик, главный механик, главный инженер и т.д. Выбирая интервал между испытаниями он должен учитывать требования НТД и рекомендации заводов изготовителей используемого электрооборудования. Базовые требования по периодичности проверки электропроводок приведены в ПТЭЭП:
“
Измерения сопротивления изоляции в особо опасных помещениях и наружных установках производятся 1 раз в год. В остальных случаях измерения производятся 1 раз в 3 года. При измерениях в силовых цепях должны быть приняты меры для предотвращения повреждения устройств, в особенности микроэлектронных и полупроводниковых приборов. В осветительных сетях должны быть вывинчены лампы, штепсельные розетки и выключатели присоединены.
ПТЭЭП, прил. 3.1, таблица 37
Условия для определения степени опасности помещений в отношении поражения электрическим током даны в ПУЭ, пп. 1.1.4-1.1.13.
На объектах коммерческой недвижимости и в жилом фонде признаки отнесения помещений к особо опасным можно встретить в электрощитовых, котельных, бойлерных, ИТП, на чердаках и техэтажах, в подвалах и техподполье и т. д. На производственных объектах факторы повышенной опасности встречаются чаще, а их комбинации разнообразнее.
Теоретически, ответственный за электрохозяйство должен провести классификацию всех помещений по степени опасности поражения электрическим током в соответствии с требованиями ПУЭ, пп.1.1.-1.1.13. Перечень всех обследованных помещений должен совпадать с экспликацией планов БТИ и/или проектной документацией. Сделать это можно самостоятельно или привлечь инженеров электроизмерительной лаборатории. Результатом такой работы будет отчет об определении степени опасности поражения электротоком. Затем приказом по организации определяются сроки проведения отдельных видов электроизмерений для всех помещений в соответствии со степенью опасности поражения током и с учетом других факторов и требований НТД. На основании приказа нужно внести соответствующие записи в график планово-предупредительных ремонтов.
Кстати, о требованиях НТД: условия периодичности замера сопротивления изоляции и других испытаний содержатся не только в ПУЭ и ПТЭЭП, но также и иных нормативных документах. Так, например, в организациях общественного питания измерения нужно проводить ежегодно в помещениях без повышенной опасности, и каждые полгода во всех остальных помещениях (ПОТ РМ-011-2000, п. 5.6). Аналогичные требования установлены для предприятий химической чистки и стирки, медицинских и образовательных учреждений. Подробный анализ требований НД по периодичности приведен в нашей таблице, ссылку на которую вы найдете в конце статьи.
Проверка сопротивления изоляции мегомметром
Мегаомметр — прибор для измерения больших сопротивлений. Именно В состав мегомметра входит генератор, который создаёт повышенное испытательное напряжение 250, 500, 1000 или 2500 вольт. Повышенное напряжение прикладывается к паре жил при снятой нагрузке, в результате чего, через диэлектрик начинает проходить ток утечки. Прибор определяет сопротивление изоляции на основании измеренного тока и известного значения напряжения. Если изоляция в отличном состоянии, то ток утечки через диэлектрик не пойдет. Сопротивление при этом будет стремиться к бесконечности и, как правило, превышать верхнюю границу диапазона измерений мегомметра. Когда изоляция изношена, между жилами появляются токопроводящие «мостики», по которым идет утечка. В обычных условиях эти утечки пренебрежимо малы и незаметны, но под воздействием повышенного напряжения ток утечки усиливается, становясь током КЗ, а сопротивление изоляции при этом стремится к нулю.
При измерении сопротивления изоляции проверяемая кабельная линия должна быть отключена от электроустановки с обеих сторон: и со стороны источника питания, и со стороны потребителя. Обычно, отключения и прерывание электроснабжения создает массу неудобств при проведении электроизмерений на действующем объекте. Проводить работы нужно в нерабочие часы, либо согласовывать временные отключения электроэнергии в рабочие часы. К счастью, измерение сопротивления изоляции каждой кабельной линии занимает немного времени, а линии отключают по очереди, а не все одновременно. Когда отключение в рабочие часы невозможно, работы переносят на утренние, вечерние, ночные часы или выходные дни.
Значение сопротивления измеряется попарно для всех жил кабеля:
- для двужильного кабеля — одно измерение;
- для трехжильного кабеля — три измерения;
- для четырёхжильного кабеля — шесть измерений;
- для пятижильного кабеля — десять измерений.
Измеренные значения по каждому кабелю фиксируются инженерами электролаборатории на бумаге или в память измерительного прибора. В дальнейшем эти данные будут занесены в таблицу результатов измерений в протоколе измерения сопротивления изоляции. Если сопротивление ниже минимально допустимых значений, эта информация отражается в заключении к протоколу и дефектной ведомости технического отчета. Такую кабельную линию нужно ремонтировать или менять.
Измерение сопротивления изоляции нового трехжильного кабеля прибором Metrel MI 3102H CL
Минимально допустимое сопротивление изоляции
Для разных электрических цепей в ПУЭ и ПТЭЭП установлены разные минимально допустимые значения. Так, например, для электропроводок минимальное значение сопротивления составляет 0,5 МОм, а для вторичных цепей и цепей управления — 1 МОм. Данные требования приведены в ПТЭЭП, прил. 3.1, табл. 37, скачать которую можно по ссылке в конце статьи. В этой же таблице указано, какое испытательное напряжение мегаомметра нужно использовать для проверки изоляции тех или иных проводников. Подробнее этот вопрос рассмотрен в нашей статье «Какое напряжение мегаомметра использовать для измерения сопротивления изоляции?»
Причины снижения сопротивления и факторы износа изоляции
Если при протяжке кабелей монтажники не повредили изоляцию, то, при вводе объекта в эксплуатацию, значения сопротивления будут измеряться сотнями или даже тысячами мегаоммов. Со временем изоляция изнашивается, а ее сопротивление естественным образом снижается. У старых кабелей, исчерпавших свой ресурс службы, счет идет на единицы или десятые доли мегаоммов.
Заводы-изготовители указывают срок эксплуатации своих изделий, и для современных кабелей с ПВХ-изоляцией он составляет 30-40 лет при нормальных условиях. На практике, срок службы уменьшается из-за ряда факторов, ускоряющих старение изоляции.
Постепенно, старея и разрушаясь, изоляция кабеля теряет диэлектрические свойства. Появляются микроскопические трещины, заполняемые воздухом или, что хуже, жидкостью. Образуются проводящие «мостики» по которым движутся электроны, создавая ток утечки. Со временем ток утечки усиливается, перерастая в ток КЗ. Этот процесс растягивается на годы и протекает медленно, поэтому изменения незаметны, до тех пор, пока изоляцию не пробьет и не возникнет электрическая дуга.
Вот факторы, влияющие на состояние изоляции:
- Повышенная температура. Для любого кабеля производитель указывает, при какой температуре гарантирована нормальная эксплуатация в течение заявленного срока службы изделия. Как правило, это диапазон от -50 °С до +50 °С, однако некоторые исследования показывают, что при температуре в помещении свыше 35 °С срок службы изоляции кабеля начинает сокращаться.
- Повышенная влажность. Влажность ускоряет возникновение проводящих «мостиков» внутри изоляции, снижает диэлектрические свойства и повышает риск возникновения короткого замыкания. Помещения с влажностью близкой к 100% считаются особо опасными, и сопротивление изоляции в таких помещениях измеряют не реже 1 раза в год.
- Химически активные или органические среды. Агрессивные пары, газы, жидкости, отложения или плесень также приводят к преждевременному старению изоляционных материалов.
- Перегрузка линии. Если по жилам кабеля постоянно идет ток, превышающий номинальное значение, то нагрев жилы будет пагубно сказываться и на изоляции, вплоть до её оплавления и растрескивания.
- Вибрация. Постоянное воздействие механических колебаний будет дополнительным фактором разрушения изоляции.
- Токопроводящая пыль. Скапливаясь в местах разделки кабеля и зачистки жил, она способствует появлению токов утечки и, в связке с повышенной влажностью, увеличивает вероятность возникновению замыкания.
Выводы о необходимости проверки изоляции
Регулярное проведение измерений сопротивления изоляции дает возможность диагностировать развитие дефектов и вести профилактику до появления короткого замыкания. Проводить измерения следует не реже, чем 1 раз в 3 года, а в некоторых помещениях— ежегодно или даже раз в полгода. Следует заранее озаботиться организационными вопросами, связанными с отключениями: оповестить жителей дома или сотрудников организации о предстоящих перерывах в электроснабжении, предоставить доступ специалистам электролаборатории во все необходимые помещения.
Результаты измерений будут оформлены в виде соответствующего протокола в составе технического отчета об испытаниях электроустановки.
Остались вопросы?
Проконсультируем вас по вопросам проведения измерения сопротивления изоляции!
Связаться с нами |
Файлы для скачивания
ПУЭ, глава 1. 8
Нормы приемо-сдаточных испытаний
ГОСТ Р 50571.16-2007
Электроустановки низковольтные. Часть 6. Испытания
ПТЭЭП, прил. 3, табл. 28
Электроустановки, аппараты, вторичные цепи, нормы испытаний которых не определены в разделах 2–27, и электропроводки напряжением до 1000 В
ПТЭЭП, прил. 3.1, табл. 37
Минимально допустимое значения сопротивления изоляции элементов электрических сетей напряжением до 1000 В
Пример протокола
проверки сопротивления изоляции проводов, кабелей и обмоток электрических машин
Таблица периодичности
проведения эксплуатационных испытаний электроустановок
Рекомендуем следующие статьи
⚡ Приемо-сдаточные испытания электроустановок и электрооборудования
⚡ Эксплуатационные испытания электроустановок и электрооборудования
⚡ Какое напряжение мегомметра использовать для проверки изоляции?
⚡ Как проверить сопротивление изоляции мультиметром?
⚡ Замер сопротивления изоляции кабелей и проводов
Отзывы клиентов и рекомендательные письма
Ознакомьтесь с перечнем выполненных работ, отзывами, рекомендательными и благодарственными письмами наших клиентов
Посмотреть отзывы |
Цены на услуги электролаборатории
Ознакомьтесь c нашим прайс-листом, единичными расценками, узнайте больше про ценообразование услуг электроизмерительной лаборатории
Узнать про цены |
Приглашаем другие лаборатории присоединиться к сообществу
Мы создали чат, в котором уже общаются несколько десятков электролабораторий. Если вы занимаетесь испытаниями электроустановок, узнайте, чем этот чат может быть вам полезен
Узнать о чате |
Измерение сопротивления изоляции проводов собственноручно.
Изоляция—это надежный материал, который используется для оборачивания токоведущих проводников, тем самым предотвращает утечку напряжения и, как следствие защищает человека от травм. Однако, простого монтажа проводников недостаточно, на производстве еще и проводят измерение сопротивления изоляции. Показатель, полученный при этой процедуре, является основным и подтверждает состояние изоляционного слоя.
С целью получить необходимые расчеты и значения принято использовать стандартную методику, утвержденную нормами и ПУЭ.
Важно! Использование следующий методики замера подходит исключительно для установок с мощностью не более 1000 Вольт.
Содержание
- 1 Для чего проводят замер сопротивления изоляции?
- 2 Замер сопротивления изоляции: сроки проведения
- 3 Приборы и средства измерения сопротивления изоляции проводки
- 4 Нормы сопротивления изоляции
- 5 Как измерить сопротивление изоляции: стандартная методика
- 6 Требования из норм электробезопасности
Для чего проводят замер сопротивления изоляции?
Вопрос распространенный и весьма расширенный. На самом деле, существуют особенные цели для проведения данной операции. В первую очередь, замер сопротивления изоляции проводов принято выполнять для получения данных о работоспособности оборудования, электрической сети и отдельных ее составляющих. Полученный результат разрешает все подозрения о состоянии эксплуатации определенных приборов также выдает характеристику току утечки, которая происходит при включенном напряжении.
Следующее условие, которое требует проведения измерений позволит предотвратить человека от получения электротравм. Обращаем внимание новичков, что измерение принято проводить только в случаях окончательного монтажа цепи и завершающих ремонтных штрихов.

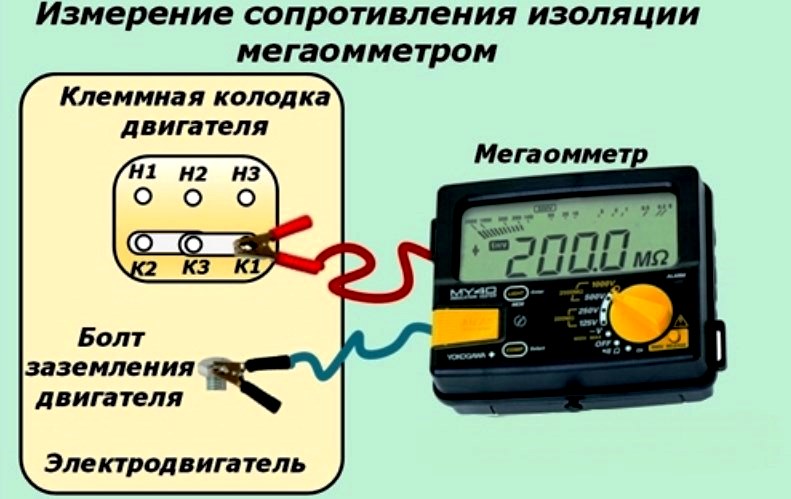

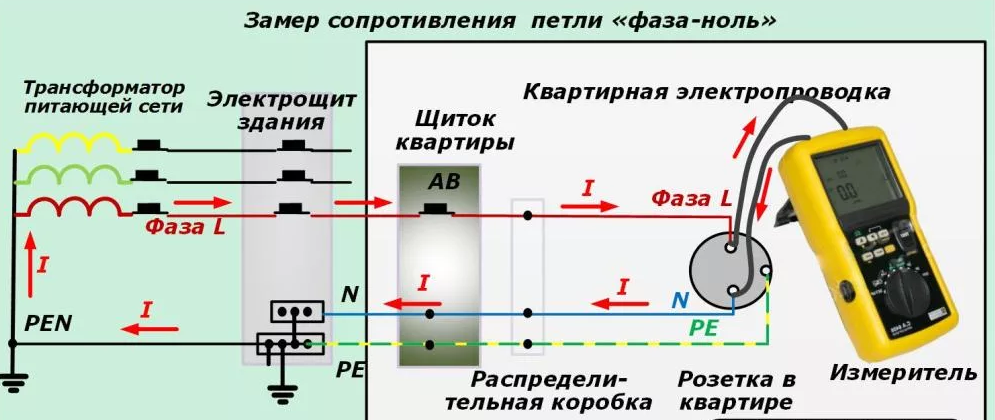

Схема измерения сопротивления изоляции прибором
Замер сопротивления изоляции: сроки проведения
Периодичность проведения измерительных мероприятий зависит строго от нормативных документов и данных, указанных в них. Из такой документации можно выделить несколько категорий оборудования и соответствующую регулярность замеров сопротивления изоляционного слоя электропроводки.
- Переносные и передвижные электроустановки требуют замеров по истечении каждого полугодия;
- Уличные электроустановки, проводка в опасных помещениях, кабеля использованные для сетей освещения, должны быть исследованы один раз, ежегодно;
- Оставшиеся виды оборудования, электрические приборы и трансформаторы достаточно проверять однажды в три года.
Отсюда можно сделать вывод, что все оборудование, находящееся в собственности социальных объектов (детских садов, школ, образовательных учреждений) проходит проверку раз в год; для магазинов и торговых точек, с установленной системой заземления приемлемо выполнять замер сопротивления изоляции периодичностью ПУЭ раз в три года; и для всех оставшихся систем, сварочных аппаратов, домашнего оборудования, генераторов и других установок нужны измерения раз в полгода. Оборудование личного и ежедневного пользователя следует подвергать более частому визуальному осмотру.
Важно! Уважаемые новички, не рекомендуется проводить замер сопротивления изоляции позже указанных в нормативах сроках.
![]()
Набор для измерения изоляции
Приборы и средства измерения сопротивления изоляции проводки
Домовладельцы спорно утверждают о том, что сегодня есть возможность проверять сопротивление изоляции в домашних условиях используя обыкновенный мультиметр. Это мнение ошибочное, как считают профессионалы, и лучше мегомметра ни один прибор не справиться с предложенной задачей.
Электролабаратории сегодня советуют пользоваться средством MIC-2500, считается, что такой прибор выдает результаты с минимальной погрешностью. Разумеется, каждый из вас может пользоваться измерителем, который считает наиболее удобным. Но, мы проведем процесс на примере этого прибора. Фирма Sonel выпускает такие измерители достаточно давно. В наше время приспособление становится более функциональным, что позволяет определить даже степень старения и влажности изоляционного слоя, не говоря уже о его сопротивлении.
MIC-2500—по сути более точный прибор. Он состоит на учете в государственном реестре, поэтому его использование считается наиболее преимущественным. Обязательным условием касательно этого прибора считается его ежегодная проверка на уровень работоспособности.
Нормы сопротивления изоляции
Любые кабеля предназначенные для размещения в электрических сетях подразделяются на определенные виды. Именно от них отталкиваются в определении норм и соответствий ПУЭ. Обратим внимание на виды проводников и их нормированные значения по ГОСТу.
- Силовой высоковольтный кабель мощностью от 1000 Вольт—не имеет строгой нормы, однако, оптимальное сопротивление не должно быть меньше 10 Ом;
- Низковольтный проводник до 1000 Вольт— здесь сохраняется оптимальное значение от 0,5 Ом;
- Контрольный кабель—предельно допустимое сопротивление не ниже 1 Ом.

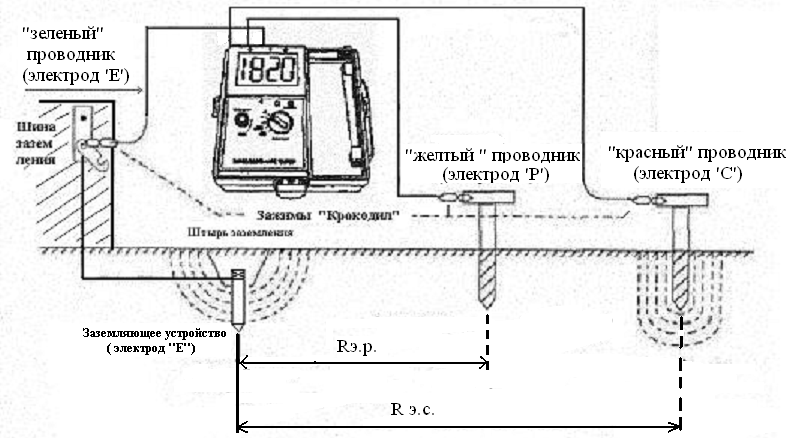

Приборы для измерения сопротивления изоляции
По установленным государственным стандартам есть возможность определить нормативные значения, а также сравнить их с данными полученными на практике.
Важно! Проводите измерительные работы только в резиновых перчатках.
![]()
Как измерить сопротивление изоляции: стандартная методика
Обо всех основах по измерению изоляционного сопротивления мы уже рассказали, пришло время обсудить алгоритм проведения работы по непосредственному измерению.
Такой эксперимент мы произвели прибором MIC-2500 с использованием высоковольтных кабелей. Алгоритм проведения замеров на низковольтном кабеле отличается от предыдущей методики, однако изменения не существенные. Особенности данной операции заключаются в том, что нужно проводить исследования между фазами, фазой и нулевым проводником, фазами и «землей», «землей» и нулем.
Метод измерения сопротивления изоляции контрольных кабелей имеет значительные отличия. Рассмотрим процесс по этапам:
- Аналогично избавляемся от напряжения в сети;
- Берем мегомметр, устанавливаем номинальное напряжение 500—2500 Вольт.
- Одну спицу прибора соединяем с жилой, которую нужно испытать;
- Второй подключаем к другой жиле или к заземляющему проводнику.
При этом все жилы должны быть соединены между собой.
- Все замеры должны проводится не менее одной минуты.
Таким образом необходимо проверить все жилы, и все значения записать в техническую документацию.
Требования из норм электробезопасности
Электрическая сеть хоть и приносит человечеству комфортные условия, но она не так уж безобидна, как кажется на первый взгляд. Даже при выключенном напряжении есть риск попасть под удар током. Поэтому мы расскажем, как избежать подобных неприятностей.
Во-первых, правила безопасности с любым электрическим оборудованием необходимо соблюдать. Для этого обзаведитесь диэлектрическими средствами, резиновыми ковриками, индивидуальными защитными средствами и спецодеждой.
Измерение сопротивления изоляции: три варианта
Во-вторых, руки и другие части тела должны быть сухими, не допускаются даже вспотевшие, так как вода—это наилучший проводник. Если вы работаете где-то в общественном месте, значит возле электроустановки целесообразно установить таблички и плакаты, сообщающие об опасности.
Важно! При измерении сопротивления изоляции проводов в этой сети не должно проводится монтажа оборудования или запуск каких-то приборов.
Измерение сопротивления изоляции кабеля—это такая же важная процедура, как и все остальные в сфере электричества. И при работе в домашних условиях, нужно быть предельно осторожными, а лучше вызвать профессионала.
Узнайте, как проводится испытание на сопротивление изоляции
Разработанное в начале 20-го века испытание на сопротивление изоляции (IR) является старейшим и наиболее широко используемым испытанием для оценки качества изоляции. Испытание на сопротивление изоляции является вторым испытанием, требуемым стандартами испытаний на электробезопасность. Проверка сопротивления изоляции заключается в измерении сопротивления изоляции тестируемого устройства, когда фаза и нейтраль замыкаются накоротко. Измеренное сопротивление должно быть выше указанного предела из международных стандартов. Мегаомметр (также называемый тестер сопротивления изоляции, тераомметр) используется для измерения омического сопротивления изолятора под постоянным напряжением большой стабильности.
Изоляция не может быть идеальной, как не может быть без трения. Это означает, что через них всегда будет проходить небольшой ток. Это известно как «ток утечки». Это приемлемо при хорошей изоляции, но если изоляция ухудшится, утечка может вызвать проблемы. Так что же делает изоляцию «хорошей»? Что ж, ему нужно высокое сопротивление току, и он должен быть в состоянии выдерживать высокое сопротивление в течение длительного времени
Зачем проводится испытание сопротивления изоляции?
Изоляция начинает стареть, как только она изготовлена. С возрастом его теплоизоляционные свойства ухудшаются. Любые суровые условия установки, особенно с экстремальными температурами и/или химическими загрязнениями, ускоряют этот процесс. Напряжения из-за различных факторов, таких как:
- Электрические напряжения: В основном связаны с перенапряжением и пониженным напряжением.
- Механические нагрузки: Частые последовательности запуска и остановки могут вызвать механические нагрузки.
- Проблемы с балансировкой вращающихся машин и любая прямая нагрузка на кабели и установки в целом.
- Химические нагрузки: Близость химикатов, масел, коррозионно-активных паров и пыли в целом влияет на изоляционные характеристики материалов.
- Напряжения, связанные с колебаниями температуры: В сочетании с механическими напряжениями, вызванными последовательностями запуска и остановки, напряжения расширения и сжатия влияют на свойства изоляционных материалов. Эксплуатация при экстремальных температурах также приводит к старению материалов.
- Загрязнение окружающей среды вызывает ускорение старения изоляции.
Этот износ может понизить удельное электрическое сопротивление изоляционных материалов, тем самым увеличивая токи утечки, которые приводят к инцидентам, которые могут быть серьезными как с точки зрения безопасности (людей и имущества), так и с точки зрения затрат на остановку производства. Таким образом, важно быстро определить это ухудшение, чтобы можно было предпринять корректирующие шаги. В дополнение к измерениям, проводимым на новом и восстановленном оборудовании во время ввода в эксплуатацию, регулярные испытания изоляции установок и оборудования помогают избежать таких инцидентов за счет профилактического обслуживания. Эти тесты выявляют старение и преждевременное ухудшение изоляционных свойств до того, как они достигнут уровня, который может вызвать инциденты, описанные выше.
Это испытание часто используется в качестве приемочного испытания заказчиком, при этом минимальное сопротивление изоляции на единицу длины часто указывается заказчиком. Результаты, полученные в результате ИК-теста, не предназначены для обнаружения локальных дефектов в изоляции, как в истинном тесте HIPOT, а скорее дают информацию о качестве сыпучего материала, используемого в качестве изоляции.
Производители проводов и кабелей используют испытание на сопротивление изоляции, чтобы отслеживать свои процессы производства изоляции и выявлять возникающие проблемы до того, как параметры процесса выходят за допустимые пределы.
Что делают при измерении сопротивления изоляции?
Измерение сопротивления изоляции является обычным рутинным испытанием, выполняемым для всех типов электрических проводов и кабелей. Его целью является измерение омического сопротивления изоляции при постоянном напряжении высокой стабильности, обычно 50, 100, 250, 500 или 1000 В постоянного тока. Омическое значение сопротивления изоляции выражается в мегаомах (МОм). Чтобы соответствовать определенным стандартам, испытание на сопротивление изоляции можно проводить при напряжении до 1500 В постоянного тока. Благодаря стабильности источника напряжения возможна регулировка испытательного напряжения с шагом в 1 вольт.
Стабильность напряжения критична; нерегулируемое напряжение резко упадет при наличии плохой изоляции, что приведет к ошибочным измерениям.
После выполнения необходимых подключений подается испытательное напряжение в течение одной минуты. В течение этого интервала сопротивление должно падать или оставаться относительно постоянным. В больших изоляционных системах будет наблюдаться устойчивое снижение, в то время как в меньших системах оно останется стабильным, потому что емкостные токи и токи поглощения быстрее падают до нуля в меньших изоляционных системах. Через одну минуту прочтите и запишите значение сопротивления
Выбор ИК-тестеров (меггер):
Напряжение Уровень | ИК-тестер |
650 В | 500 В пост. тока |
1,1 кВ | 1 кВ постоянного тока |
3,3 кВ | 2,5 кВ постоянного тока |
66 кВ и выше | 5 кВ постоянного тока |
Как измеряется сопротивление изоляции?
Измерение сопротивления изоляции выполняется с помощью ИК-тестера. Это портативный прибор, который более или менее представляет собой омметр со встроенным генератором, который используется для получения высокого напряжения постоянного тока. Напряжение обычно составляет не менее 500 В и вызывает протекание тока по поверхности изоляции. Это дает значение IR в омах.
Измерение сопротивления изоляции основано на законе Ома. (Р=В/И). Подавая известное постоянное напряжение ниже, чем напряжение для испытания диэлектрика, а затем измеряя протекающий ток, очень просто определить значение сопротивления. В принципе, значение сопротивления изоляции очень велико, но не бесконечно, поэтому, измеряя протекающий малый ток, мегомметр показывает значение сопротивления изоляции, предоставляя результат в кВт, МВт, ГВт, а также ТВВ (на некоторых моделях). Это сопротивление характеризует качество изоляции между двумя проводниками и дает хорошее представление о рисках протекания токов утечки.
Что ж, если вы видите большое количество IR, у вас хорошая изоляция. С другой стороны, если она относительно низкая, изоляция плохая.
Однако это еще не все — на ИК могут влиять самые разные факторы, в том числе температура и влажность. Вам придется провести ряд тестов с течением времени, чтобы убедиться, что значение IR остается более или менее неизменным. Значение сопротивления изоляции часто выражается в гигаомах [ГОм].
Хорошая изоляция — это когда показания мегомметра сначала увеличиваются, а затем остаются постоянными. Плохая изоляция – это когда показания мегомметра сначала увеличиваются, а затем уменьшаются.
Ожидаемое значение IR попадает в Temp. 20-30 градусов по Цельсию. Если эту температуру уменьшить на 10 градусов по Цельсию, значения IR увеличатся в два раза. При повышении указанной температуры на 70 градусов по Цельсию значения ИК уменьшаются в 700 раз.
Для измерения большого электрического сопротивления измерительное напряжение должно быть намного выше, чем в случае стандартных измерений сопротивления. Это напряжение часто находится в диапазоне от 100 В до 1000 В постоянного тока и не может использоваться для измерения сопротивления электронных компонентов, поскольку они могут быть повреждены.
Сопротивление высокого значения
Для измерения сопротивления высокого значения используются методы измерения тока малого значения. К измеряемому сопротивлению прикладывается источник постоянного напряжения, и результирующий ток считывается высокочувствительной цепью амперметра, который может отображать значение сопротивления.
В нашей линейке тестеров сопротивления изоляции используются два типа цепей амперметра, каждая цепь выбирается в зависимости от измеряемых значений сопротивления.
Шунтирующая цепь амперметра
Вход вольтметра, связанный с сопротивлением, образует шунтирующую цепь амперметра. Эта настройка позволяет измерять любое значение I, множество комбинаций чувствительности и значений RI. Эта схема используется для измерения тока высоких значений, которые соответствуют измерению сопротивления низких значений.
Цепь амперметра обратной связи
Эта схема чаще всего используется в наших приборах. Он охватывает измерение сопротивления высоких значений.
Действительно, значение высокого сопротивления зависит от приложенного к нему напряжения. Другие факторы влияют на измерение высокого сопротивления. Температура и относительная влажность являются двумя важными параметрами, влияющими на значение сопротивления изолятора.
Разница между испытанием на электрическую прочность изоляции и испытанием на ИК-излучение
Испытание на электрическую прочность изоляции, также называемое «испытанием на пробой», измеряет способность изоляции выдерживать скачок напряжения средней продолжительности без возникновения пробоя. В действительности этот скачок напряжения может быть вызван молнией или индукцией, вызванной неисправностью на линии электропередачи. Основная цель этого испытания — убедиться, что соблюдены правила конструкции, касающиеся путей утечки и зазоров. Этот тест часто выполняется с применением переменного напряжения, но также может быть выполнен с постоянным напряжением. Для этого типа измерения требуется тестер Hipot. Полученный результат представляет собой значение напряжения, обычно выражаемое в киловольтах (кВ). Диэлектрические испытания могут быть разрушительными в случае неисправности, в зависимости от уровней испытаний и доступной энергии в приборе. По этой причине он предназначен для типовых испытаний нового или восстановленного оборудования.
Однако измерение сопротивления изоляции не является разрушающим при нормальных условиях испытаний. Осуществляется приложением постоянного напряжения с меньшей амплитудой, чем при испытании диэлектрика, и дает результат, выраженный в кВт, МВт, ГВт или ТВт. Это сопротивление указывает на качество изоляции между двумя проводниками. Поскольку это неразрушающий метод, он особенно полезен для контроля старения изоляции в течение срока службы электрического оборудования или установок. Это измерение выполняется с помощью тестера изоляции, также называемого мегомметром 9.0003
Факторы, влияющие на значения сопротивления изоляции:
- Ток зарядки емкости: Ток, который начинается с высокого напряжения и падает после того, как изоляция полностью заряжена (подобно потоку воды в садовом шланге, когда вы впервые включаете кран).
).
- Ток поглощения: также изначально высокий ток, который затем падает (по причинам, обсуждаемым в разделе «Метод сопротивления времени»).
- Ток проводимости или утечки Небольшой постоянный ток как через изоляцию, так и поверх нее.
Требования безопасности для Измерение сопротивления изоляции
- Все испытуемое оборудование должно быть отключено и изолировано.
- Оборудование должно быть разряжено (зашунтировано или закорочено) в течение, по крайней мере, того времени, пока подается испытательное напряжение, чтобы быть абсолютно безопасным для человека, проводящего испытание.
- Никогда не используйте мегомметр во взрывоопасной среде.
- В целях безопасности убедитесь, что все переключатели заблокированы, а концы кабелей должным образом помечены.
- При проверке заземления убедитесь, что дальний конец проводника не соприкасается, в противном случае проверка покажет неисправность изоляции, хотя на самом деле это не так.
- Убедитесь, что все соединения в тестовой цепи затянуты.
- Концы кабелей, подлежащие изоляции, должны быть отключены от источника питания и защищены от контакта с источником питания, землей или случайным контактом.
- Установка защитных ограждений с предупредительными знаками и открытым каналом связи между испытательным персоналом.
О мегомметре:
Мегаомметр обычно оснащен тремя клеммами.
- Клемма «LINE» (или «L») является так называемой «горячей» клеммой и подключается к проводнику, сопротивление изоляции которого вы измеряете. Помните: эти тесты выполняются с обесточенной цепью.
- Клемма «ЗЕМЛЯ» (или «Е») соединяется с другой стороной изоляции, проводом заземления.
- Клемма «GUARD» (или «G») обеспечивает обратный контур в обход счетчика. Например, если вы измеряете цепь с током, который вы не хотите включать, вы подключаете эту часть цепи к клемме «GUARD». Это самый простой из тестов.
Почему ультиметр M не используется для измерения сопротивления изоляции?
Мультиметр может измерять различные величины, в том числе электрическое сопротивление, единицей измерения которого являются омы. Его работа, особенно для измерения сопротивления, обеспечивается действием внутренней батареи (низкого напряжения), которая пропускает небольшой ток через измеряемое сопротивление или, в противном случае, проводник или обмотку. Полученное значение в омах относится к электрическому сопротивлению, которое заставляет ток проходить через проводник, и увеличивается в соответствии с его долготой и сечением.
С другой стороны, мегаомметр, также известный как мегомметр, часто используется для измерения сопротивления изоляции изолированного тела. Для своей работы он использует генератор постоянного тока или аккумулятор, способный генерировать значения выходного напряжения до 5000В. Результаты, полученные при испытании на сопротивление, относятся к сопротивлению изоляции, которая имеет изолированный элемент относительно активного элемента или проводника.
Несмотря на некоторое сходство между обоими инструментами, сопротивление изоляции в обязательном порядке измеряется с помощью мегомметра (или аналогичного устройства), поскольку оно может генерировать высокое напряжение, которое создает момент напряжения в изоляции. Сопротивление изоляции рассчитывается обычно в Мега- или Тераомах включительно
В заключение, мультиметр измеряет электрическое сопротивление проводника (катушки), а мегомметр измеряет сопротивление изоляции изолированной группы (две катушки относительно массы), что мультиметр не может сделать.
Типы испытаний сопротивления изоляции
Кратковременное испытание или испытание с точечным считыванием
В этом методе вы просто подключаете прибор Megger к проверяемой изоляции и работаете с ним в течение короткого, определенного периода времени, просто выбрал точку на кривой возрастания значений сопротивления; довольно часто значение будет меньше на 30 секунд, больше на 60 секунд. Имейте также в виду, что на показания влияют температура и влажность, а также состояние изоляции.
Если устройство, которое вы тестируете, имеет очень маленькую емкость, например, короткий участок проводки в доме, то все, что необходимо, это проверка точечного считывания. В течение многих лет специалисты по техническому обслуживанию использовали правило одного мегаома для установления допустимого нижнего предела сопротивления изоляции. Можно сформулировать правило: сопротивление изоляции должно составлять приблизительно один МОм на каждые 1000 вольт рабочего напряжения с минимальным значением один МОм.
Метод сопротивления времени
Этот метод почти не зависит от температуры и часто может дать вам исчерпывающую информацию без записей прошлых тестов. Он основан на поглощающем эффекте хорошей изоляции по сравнению с влажной или загрязненной изоляцией. Испытания этим методом иногда называют испытаниями на абсорбцию.
Этот тест имеет ценность еще и потому, что он не зависит от размера оборудования. Увеличение сопротивления для чистой и сухой изоляции происходит одинаково независимо от того, большой двигатель или маленький. Таким образом, вы можете сравнить несколько двигателей и установить стандарты для новых, независимо от их номинальной мощности.
Сопротивление изоляции следует измерять для предотвращения таких опасностей, как поражение электрическим током и короткое замыкание, вызванное разрушением изоляции электрических устройств, деталей и оборудования, используемых на промышленных предприятиях, в зданиях и других местах в течение длительного периода эксплуатации.
Проверка сопротивления изоляции > Chroma
949.600.6400
Получить предложение
Проверка сопротивления изоляции
Оборудование для проверки сопротивления изоляции
0002
Анализатор электробезопасности
Chroma 19032
Анализатор электробезопасности, соответствующий любым стандартам. Простое и точное тестирование. Обязательно для тестирования медицинских устройств и соответствия требованиям IQOQ.
Тестер Hipot от Guardian AC/DC/IR/SCAN
Chroma 19050
Усовершенствованные цифровые тестеры Hipot с регулировкой нагрузки и линии, которые помогают обеспечить достоверность измерений, а многоступенчатая функция позволяет пользователям выполнять несколько тестов последовательно
Тестер частичного разряда – 19501-K
Chroma 19501-K
Специально разработан для тестирования высоковольтных полупроводниковых компонентов и материалов с высокими изоляционными свойствами.
Sentry Hipot Tester AC/DC/IR
Chroma 19070
Компактные, легкие и недорогие тестеры безопасности для электронных компонентов электрическая изоляция.
Таким образом, тест определяет, насколько эффективен диэлектрик (изоляция) в сопротивлении потоку электрического тока. Такие тесты полезны для проверки качества изоляции не только при первом изготовлении продукта, но и во время его использования.
Выполнение таких проверок через регулярные промежутки времени может выявить потенциальные повреждения изоляции до того, как они произойдут, и предотвратить несчастные случаи с пользователем или дорогостоящий ремонт изделия.
Как показано на рис. 15, двухпроводное незаземленное соединение является рекомендуемой конфигурацией для тестирования незаземленных компонентов. Это наиболее распространенная конфигурация для тестирования устройств с двумя выводами, таких как конденсаторы, резисторы и другие дискретные компоненты.
Согласно рис. 16, двухпроводное измерение с заземлением является рекомендуемым соединением для проверки заземленных компонентов. Заземленный компонент — это компонент, в котором одно из его соединений подключено к заземлению, тогда как незаземленный компонент — это компонент, в котором ни одно соединение не подключено к заземлению. Измерение сопротивления изоляции кабеля в водяной бане является типичным применением двухпроводного соединения с заземлением.
Процедура измерения
Проверка сопротивления изоляции обычно состоит из четырех этапов: зарядка, выдержка, измерение и разрядка. Во время фазы заряда напряжение линейно изменяется от нуля до выбранного напряжения, что обеспечивает время стабилизации и ограничивает пусковой ток на ИУ. Как только напряжение достигает выбранного значения,
напряжение может оставаться на этом уровне до начала измерений.
После измерения сопротивления в течение выбранного времени ИУ снова разряжается до 0 В на заключительном этапе.
Тестер сопротивления изоляции обычно имеет 4 выходных разъема – заземление, экран, (+) и (-) – для широкого спектра применений. Выходное напряжение обычно находится в диапазоне от 50 до 1000 вольт постоянного тока. При выполнении теста оператор сначала подключает ИУ, как показано на рисунках 15 или 16.
Прибор измеряет и отображает измеренное сопротивление. При подаче напряжения через изоляцию сразу начинает протекать некоторый ток. Этот ток состоит из трех компонентов: тока «диэлектрического поглощения», зарядного тока и тока утечки.
Диэлектрическое поглощение
Диэлектрическое поглощение — это физическое явление, при котором изоляция медленно «поглощает» и сохраняет электрический заряд с течением времени. Это демонстрируется приложением напряжения к конденсатору в течение длительного периода времени, а затем его быстрой разрядкой до нулевого напряжения. Если конденсатор оставить разомкнутым в течение длительного времени, а затем подключить к вольтметру, метр покажет небольшое напряжение. Это остаточное напряжение вызвано «диэлектрической абсорбцией». Это явление обычно связано с электролитическими конденсаторами.
При измерении IR различных пластиковых материалов это явление вызывает увеличение значения IR со временем. Завышенное значение IR вызвано тем, что материал медленно поглощает заряд с течением времени. Этот поглощенный заряд выглядит как утечка.
Зарядный ток
Поскольку любое изделие с изоляцией обладает основными характеристиками конденсатора, двух проводников, разделенных диэлектриком, приложение напряжения к изоляции вызывает протекание тока при зарядке конденсатора.
Добавить комментарий
