Полоса заземления 4х40, 25х4: металлическая, оцинкованная, стальная

ГлавнаяСтатьиСтальная полоса заземления 40х4, 25х4

Статьи

Цена на полосу для заземления

40х4 оцинкованная
40х4 горячекатаная
40х4 нержавеющая

25х4 оцинкованная
25х4 горячекатаная
25х4 нержавеющая

Полоса металлическая для заземления

Как известно, защитное заземление применяют для защиты от поражения электрическим током при случайном попадании напряжения на металлические элементы, например, при коротком замыкании. Защитное заземление — система помещенных в землю металлических заземлителей, которые связывает с защищаемым оборудованием стальная полоса.

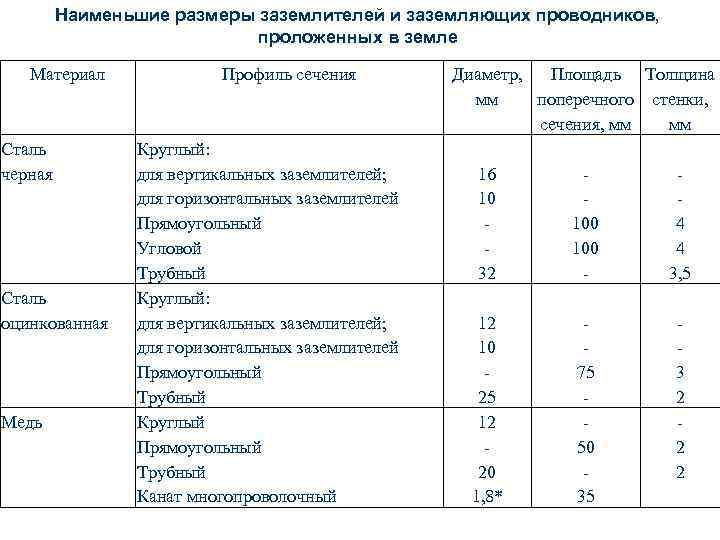

Согласно Правилам устройства энергоустановок стальной заземляющий проводник, соединяющий заземлитель и главную шину для напряжений до 1 кВ должен иметь сечение не менее 75 мм2. Для выполнения этих требований и удобства монтажа чаще всего применяется горячекатаная полоса заземления 4х40, 5х40, 5х50 мм и подобные по ГОСТ 103-2006.

Главные требования для полос заземления, кроме высокой электропроводности – пластичность, прочность и хорошая свариваемость. Поэтому для их изготовления применяют низкоуглеродистые стали обыкновенного качества, например, Ст1 — Ст3 любой степени раскисленности.

Так как полоса заземления относится к прокату общего назначения, ГОСТ 103-2006, как и другие подобные стандарты, содержит информацию об удельной массе проката. Например, полоса 50х5 мм имеет массу погонного метра 1,96 кг, а минимально применяемая для заземления полоса 25х4 мм – всего 0,78 кг. Следовательно, при правильном расчете заземления экономия стали может быть существенной.

Требования к точности прокатки для полос заземления не являются основными, поэтому при выборе проката можно не учитывать отклонения в сечении, серповидности или плоскостности. В связи с этим, полоса заземления, цена которой становится минимальной, может изготавливаться из углеродистого металла обычной точности В. Единственное в сортаменте, что может учитываться при выборе оцинкованной полосы – минусовый допуск по сечению. Чем меньше сечение, тем выше электрическое сопротивление стали. Для таких небольших сечений проката как, например, полоса заземления 25х4 мм это может оказаться существенным.

Стальная полоса заземления – защита от коррозии

Так как заземлитель и арматура его обеспечения постоянно работает в условиях атмосферной и подземной электрохимической коррозии, их поверхность подвергается интенсивному разрушению, снижающему эффективность заземления.

Для защиты подземных частей заземления не рекомендуется катодная защита, в частности, окрашивание. Основным материалом для них является нержавеющая сталь, медь или углеродистые стали с анодным цинковым покрытием.

Для защиты от коррозии в последнее время применяют полосу из оцинкованной стали. Цинкование – наиболее эффективный и экономичный способ защиты. Покрытие является защитным при условии протекания гальванического процесса электрохимической коррозии. В гальванической паре с железом цинк выступает анодом и при электрохимической коррозии разрушается первым. Защитные свойства цинка сохраняются и при нарушении покрытия, если оно не превышает 5% площади.

Как правило, покрытие полосы цинком осуществляется «горячим» способом, предварительно подготовленный металл погружается в ванну с расплавленным раствором. Данная технология обеспечивает цинкование поверхности на уровне 50-600 г/м2.

Оцинкованная полоса для заземления имеет ограничение по свариваемости. Во время интенсивного разогрева происходит расплавление и испарение цинка. Это не только устраняет защитный слой, но является вредным для здоровья сварщика. Для восполнения цинкового слоя применяют окрашивание шва цинксодержащими красками («холодное цинкование») или напыление порошка цинка. При возможности, применяется болтовое соединение.

Круг оцинкованный

Цены на оцинкованный круг диаметром от 8 до 80 мм с защитным покрытием от 70 до 120 мкм по ГОСТ Р.9.307-89

Уголок оцинкованный

Прайс-лист на оцинкованный равнополочный уголок с шириной полки от 25 до 200 мм и толщиной стенки от 3 до 20 мм

Требования к заземляющим проводникам: что нужно знать

Требование к проводам заземления

Заземляющий провод является одним из неотъемлемых элементов любой электроустановки. Его основное назначение — защита от косвенного прикосновения к частям электроустановки, находящимся под напряжением. Косвенным называется прикосновение к частям оборудования, которые в нормальных условиях не находятся под напряжением, например, корпуса двигателей, трансформаторов или даже ручка фена.

Но вследствие нарушения изоляции токоведущих частей (проводов), они могут оказаться под напряжением. Именно для защиты от таких случайностей и предназначено защитное заземление.

Содержание

Немного теории
Требования к заземлителям
- Общие требования к проводам заземления
- Требования к переносным заземлениям
Вывод

Немного теории

Обычному человеку, не особо вдающемуся в основы электротехники, достаточно сложно разобраться во всех этих нюансах. Особенно когда начинают оперировать такими понятиями как заземление, зануление, глухо заземленная или эффективно заземленная нейтраль. Поэтому, для начала попробуем доступным языком объяснить суть всех этих обозначений, и определить основную цель, с которой их придумали.

Нейтраль электрооборудования

Существует пять основных схем подключения нейтрали электрооборудования. Нейтралью называют общую точку обмоток электрооборудования, соединенного в звезду. Соединение звезда — это кода три начала обмотки подключаются к соответствующим фазным проводам, а концы этих обмоток соединяются между собой — нейтраль.
В точке соединения концов этих обмоток, в идеальных условиях потенциал будет равен нулю. Такой же потенциал имеет земля. Поэтому при помощи шины или проводника выполняется заземление нейтрального провода. Обычно подключается он к специальной шине стационарного заземлителя.
Такая система называется TN или системой с глухо заземленной нейтралью. В нашей стране она повсеместно используется в электроустановках до 1000В и подразделяется на три подвида.
Но прежде чем мы приступим к разбору этих подвидов, давайте определимся, что такое нулевой и защитный провод. Как говорит инструкция, нулевым или нейтральным проводом называется проводник, подключенный к нейтрали. На схемах этот провод обычно обозначают – «N».

Отличия зануления и заземления

Кроме того, существует еще так называемый проводник защитного заземления. Он обозначается «РЕ». Используя КС 066 1 зажим плашечный заземляющего провода или другой подобный вид подключения, он подключается к земле и к корпусу оборудования, тем самым, обеспечивая нулевой потенциал на корпусе. Но как мы помним, в сетях с глухо заземленной нейтралью она так же подключается к земле.

Именно, исходя из этого условия, в сетях TN и существует три вида подключения:

Система TN-S	Первый вариант это TN-S. При этом варианте, к нейтрали одним проводом подключается нулевой проводник, а вторым провод защитного заземления. На всем протяжении до конечного потребителя они не соединяются.
Система TN-С	Второй вариант это – TN-С. В этом случае провода для заземления и нулевой проводник подключаются к нейтрали в одной точке, и по всей длине идут единым проводником. Такой проводник называется «PEN», то есть нулевой и защитный.
Система TN-C-S	Последним вариантом для систем с глухо заземлённой нейтралью является система TN-C-S, то есть система, совмещающая первые два варианта. Для этой системы характерно использование одного проводника для подключения к нейтрали. Но затем он разделяется на два проводника – заземления и зануления. Провода заземления для снижения потенциала корпуса и зануления для работы электроустановки. В дальнейшем они уже не пересекаются.
Система ТТ	Кроме приведенных выше систем, существуют еще IT (система с изолированной нейтралью) и TT (система с эффективно заземленной нейтралью). Такие системы обычно используются в сетях выше 1000, куда без должной подготовки и знаний лезть не следует. Ведь цена ошибки там очень велика. Поэтому в нашей статье мы не будем их даже рассматривать.

Важно: Ссылаясь на систему заземления TN -С, некоторые «горе электрики» пытаются реализовать ее у себя дома, используя нулевой проводник в качестве и нейтрального и защитного. Но согласно п.1.7.132 ПУЭ для однофазных сетей это запрещено. Это связано с тем, что при обрыве нулевого провода высока вероятность появления напряжения на корпусе защищаемого оборудования. Поэтому, если нет отдельного контура заземления, то лучше обойтись вообще без него, чем подключать корпус оборудования к нулевому проводнику.

Требования к заземлителям

Ну вот, разобравшись с основными теоретическими аспектами, давайте поговорим и о самих проводниках. В зависимости от места их установки к ним предъявляются совершенно разные требования. Поэтому давайте отдельно рассмотрим включение заземляющих проводов для стационарных и передвижных электроустановок.

Общие требования к проводам заземления

Но начнем мы наш разговор с общих требований, предъявляемых к проводникам, используемым для заземления. Как вы уже должны были понять они должны обеспечивать снижение потенциала на защищаемом оборудовании до нулевого или близкого к нему значения. В связи с этим они должны иметь возможность пропускать ток, равный току короткого замыкания в данной электроустановке.

Казалось бы, в связи с этим, сечение таких проводников, в обязательном порядке должно быть не меньше, чем у фазных проводников, но это не так. Дело в том, что фазные проводники должны обеспечивать долговременное протекание больших токов. А вот защитный провод, должен обеспечить такую возможность только на время работы защиты. Обычно это время не превышает 2-3 секунд.

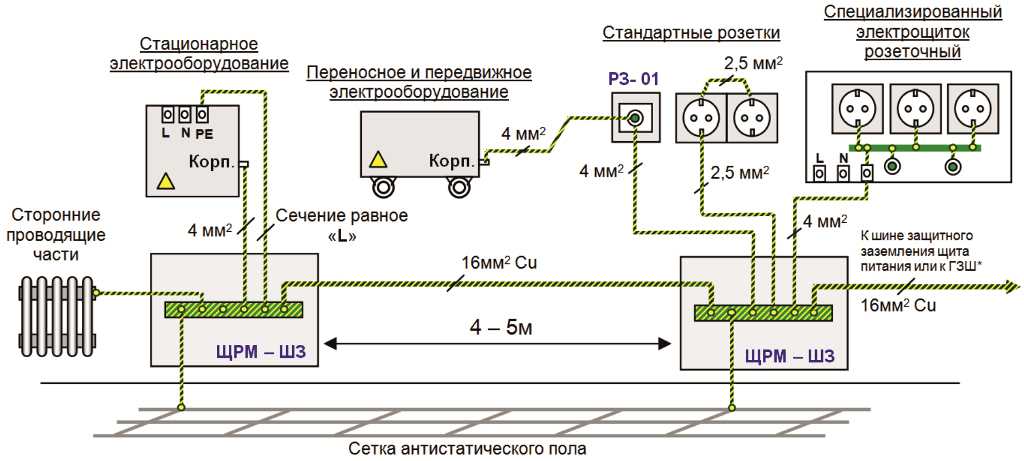

Сечение проводов заземления

Определить такое сечение вы вполне можете и своими руками благодаря таблице 1.7.5 ПУЭ. Для проводов с сечением рабочих жил до 16 мм^2, сечение защитных проводников должно быть идентичным. Для проводов от 16 до 35 мм² сечение защитных проводов может быть 16 мм². Для проводов большего сечения защитный проводник должен быть не менее чем в два раза меньшего сечения.

Структура кабеля с нулевым проводом меньшего сечения

Согласно нормам ГОСТ, вся кабельно-проводниковая продукция должна содержать маркировку сечения жил. Причем если сечение жил зануления и заземления отличаются от рабочих, то она должна указываться отдельно как на видео.

В некоторых случаях допускается отдельный расчёт сечения проводника заземления. Для этого используется формула, в которой учтены такие показатели как ток короткого замыкания, время срабатывания защит, тип изоляции и проводника, а также способ прокладки кабеля. Но используют такой способ определения сечения достаточно редко.
Теперь, что касается обозначения заземляющих и нулевых проводников. Их буквенную аббревиатуру вы уже знаете. Но кроме того они имеют еще и цветовую. Заземление при пятипроводной системе заземления должно иметь желто-зеленую окраску. Нулевой провод обозначается голубым цветом.

Знак места подключения заземления

Отдельным вопросом является качество заземления. Его определяют путем измерения его сопротивления. Согласно п.1.7.101 ПУЭ для трехфазной сети с линейным напряжением в 380В, оно должно быть не более 4 Ом. Это достаточно маленькая величина, которая обуславливается только внутренним сопротивлением проводника.

Схема измерения сопротивления заземления

Для достижения соответствующего качества заземления следует использовать винтовые зажимы. Они позволяют достаточно просто отключить проводник для ремонтных работ и испытаний, а также обеспечивают качественный контакт. Удлинение заземления и нулевых проводников не приветствуется, но допускается. В этом случае можно использовать зажим плашечный заземляющего провода КС 066 1 или подобные зажимы для проводов меньшего сечения.
Отдельным вопросом является отдельная прокладка проводов заземления и зануления. Согласно п.1.7.127 ПУЭ провод медный для заземления должен быть не менее 2,5 мм² если он имеет защиту от механических повреждений и не менее 4 мм^2, если он не имеет таковой. Для алюминиевого провода, независимо от способа прокладки, сечение должно быть не меньше 16 мм².

Требования к переносным заземлениям

Отдельной темой стоят проводники для временного использования. С их помощью к заземляющему контуру подключают электроустановки временного характера. Это могут быть передвижные будки, механизмы или автотранспорт.

Переносное заземление

Для этого используют специальные переносные заземления. Подобные проводники используют и для создания безопасных условий работ.
Такие проводники не должны иметь изоляции, это делается для того, чтобы всегда можно было визуально осмотреть его целостность. Для крепления к контуру заземления и механизму он должен иметь струбцины. Струбцина для провода заземления должна крепится к проводу методом сварки или винтового соединения.

Струбцина переносного заземления

Проводник обязательно должен быть медным и многожильным. Причем количество оборванных отдельных проволок строго регламентируется и не должно превышать 5%.
Сечение таких переносных заземлений должно быть не менее 16 мм² для электроустановок до 1000В и не менее 25 мм² для электроустановок более высокого напряжения. Для заземления машин и механизмов можно использовать провод с сечением не менее 16 мм² независимо от класса напряжения.

На фото переносное заземление для заземления машин и механизмов

Качество такого заземления проверить достаточно сложно. Поэтому единственным условием является обязательная зачистка металлической поверхности перед их наложением.

Вывод

Заземление нейтрального провода и проводника заземления играют очень важную роль не только для создания безопасных условий, но и для работоспособности всей системы. Поэтому этим аспектом электроустановки не следует пренебрегать. И мы очень надеемся, что наша статья помогла вам разобраться в этом вопросе.

Нейтрали и заземления на одной полосе в подпанелях

Когда нейтрали и земли могут находиться на одной полосе в подпанелях? Могут ли они вообще и почему это проблема? Давайте поговорим о нейтралах, основаниях и подпанелях.

Сначала поговорим о различных типах панелей.

Что такое дополнительная панель?

Чтобы понять, что такое подпанель, нам нужно понять, что такое главная панель. Главный щит является последней точкой разъединения перед служебным входом. На основных панелях обычно имеется один большой выключатель, который отключает питание всего здания. (см. изображение ниже).

Вы можете сказать, что это главная панель, по верхнему главному выключателю и служебному входу справа на изображении. С другой стороны, подпанели

расположены ниже по потоку от другой панели. См. пример ниже.

Пример дополнительной панели. Провода, питающие эту вспомогательную панель, идут от главного электрического щита, имеющего главный отключающий выключатель, к зданию.

Теперь, когда вы понимаете, что такое подпанель, а что нет, давайте поговорим о подключении нейтрали и заземления.

Когда заземление и нейтраль должны быть соединены в подпанели?

Ответ: никогда. Заземление и нейтраль должны быть подключены только в последней точке разъединения. Это будет только на основных панелях.

Почему мы не можем соединить нейтраль и землю на одной и той же шине на подпанели?

Причина этого в том, что мы хотим, чтобы энергия возвращалась к источнику одним путем. Если вы соедините заземление и нейтраль на вспомогательной панели, заземление может взять на себя часть силовой нагрузки и передать ее обратно к источнику (главной панели). Это очень плохо, учитывая, что на территории никогда не должно быть электричества, за исключением случаев, когда есть скачок напряжения. Основания смягчают всплеск, расталкивая путь силы к Земле, чтобы никто не пострадал. Кроме того, если вы разделите мощность нейтралей на землю, то возможно, что выключатели, подключенные к этой нейтрали, не сработают (при необходимости), поскольку часть мощности отсутствует.

Почти все металлические компоненты в доме в наши дни заземляются в новых домах (медная сантехника, бытовая техника, арматура и т. д.). Все заземления должны быть соединены вместе и подключены к нейтрали на главной панели.

Расскажите мне больше

Часто люди называют территорию «голой землей». Это связано с тем, что заземляющие провода иногда проходят через металлические кабелепроводы или оголенные провода. Это означает, что они более доступны, чем нейтральные провода, которые всегда защищены. На самом деле это никогда не проблема, поскольку через землю никогда не будет проходить электричество, если не будет скачка напряжения. Но… если заземление и нейтраль соединены в подпанели, теперь любое заземление на этом пути цепи может удерживать питание.

Вот пример подпанели с заземлением и нейтралью.

Белые провода (нейтраль) находятся на правой полосе, а оголенные медные провода (земля) подключены на левой полосе. В верхней части панели две шины соединяются вместе одной шиной, нейтральной субпанелью, а также зеленым винтом (см. вверху слева), который также заземляет панель.

Теперь хорошо, что панель заземлена, но заземление не должно иметь связи с нулевыми проводами в этой субпанели. Это создает параллельную цепь обратно к последней точке отключения, как указано выше.

Таким образом, с технической точки зрения, заземление распределяет нагрузку на главную панель.

Заключение

Я знаю, что эти темы иногда могут сбивать с толку. По этой причине я поделился отличной статьей от давнего домашнего инспектора, в которой обсуждается та же тема. В конце его статьи есть видео, где он демонстрирует, как параллельные цепи распределяют нагрузку.

Если у вас есть какие-либо вопросы, пожалуйста, оставьте комментарий ниже, и я буду рад помочь!

Если вы еще этого не сделали, ознакомьтесь с другими нашими статьями по электротехнике, подобными этой, посвященной тканевой проводке.

Зачем отделять заземляющую полосу от нейтральной на вспомогательной панели?

Расс спросил:
Как правильно отделить шину заземления от шины нейтрали в электрической панели?

Ответ:

Прежде всего, часто неправильно понимают разницу между заземляющим и нулевым проводом. Проблема в первую очередь возникает из-за неправильно названного «нейтрального» провода. В нейтральном проводе нет ничего нейтрального. Это проводник с током, как и горячая проволока, и он может быть опасен, и к нему следует относиться с таким же уважением.

Рассмотрим схему фонарика. Ваш типичный фонарик состоит из батареи, выключателя, нескольких проводов, возможно, предохранителя и лампочки. Давайте проигнорируем этот переключатель, так как он не имеет отношения к тому, что мы пытаемся донести. В фонарике без выключателя вы увидите черный провод, идущий от аккумулятора к лампочке, и белый провод, идущий обратно от лампочки к аккумулятору. Черный провод будет представлять собой «горячий» провод, а белый провод будет нашим «нейтральным». Зеленый заземляющий провод будет привязан к металлическому корпусу фонарика и подключен к клемме возврата аккумулятора через предохранитель и будет разомкнут по отношению к остальной части цепи.

Если бы вы взяли мультиметр и сделали несколько измерений, вы бы увидели, что черный провод имеет максимальную силу тока и максимальное напряжение. Белый провод имеет максимальную силу тока и минимальное напряжение. Зеленый заземляющий провод будет иметь минимальное напряжение и минимальную силу тока. Важно отметить, что белый провод имеет ту же силу тока, что и черный провод.

Теперь на белом проводе будет минимальное напряжение, пока вы не добавите в цепь еще одну лампочку. Если вы разрежете белый провод пополам и вставите вторую лампочку, первая половина белого провода теперь будет иметь как максимальный ток, так и половину напряжения. Вторая половина белого провода (кусок, подключенный к аккумулятору) будет иметь максимальную силу тока и минимальное напряжение. Это может продолжаться для любого количества лампочек, которое мы хотим добавить в цепь. Любое сопротивление, добавленное к белому «нулевому» проводу, моментально станет частью цепи и увидит напряжение. Зеленый провод заземления сработает только в том случае, если черный или белый провод случайно соприкоснется с корпусом. Электричество будет замыкаться на корпус и возвращаться обратно к батарее, вызывая временное увеличение тока, что в сочетании с предохранителем остановит поток электричества.

Когда мы имеем дело с электрической цепью на 120 вольт, то же самое верно и для нашего нейтрального белого провода. Кажется, что он имеет ноль вольт, потому что нет сопротивления. Если вы станете частью цепи, на вашем теле возникнет напряжение.

Теперь, в случае с однофазной электрической панелью, мы знаем, что 100 % тока от горячих проводов будет проходить по нейтральным проводам обратно в главный электрический шкаф. Если мы соединим заземляющий провод с нейтралью на вспомогательной панели, ток будет течь как по нейтрали, так и по заземляющему проводу. Это означает, что если вы не отделите заземляющие провода от нейтральных проводов, вы позволите обратным токам течь по заземляющим проводам обратно к главной панели. Это не только плохо по очевидным причинам безопасности, но также вызовет проблемы с выключателями GFCI и вызовет проблемы с помехами оборудования. Это также, конечно, нарушение Национального электротехнического кодекса (NEC). У вас должно быть одно и только одно соединение между системой заземления и нейтральной системой, и это при первом отключении обслуживания. Это жизненно важно для правильной работы устройств защиты от перегрузки по току (OCPD), таких как предохранители и автоматические выключатели.

Мы надеемся, что эта информация оказалась для вас полезной.
