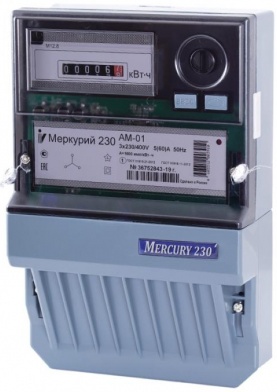

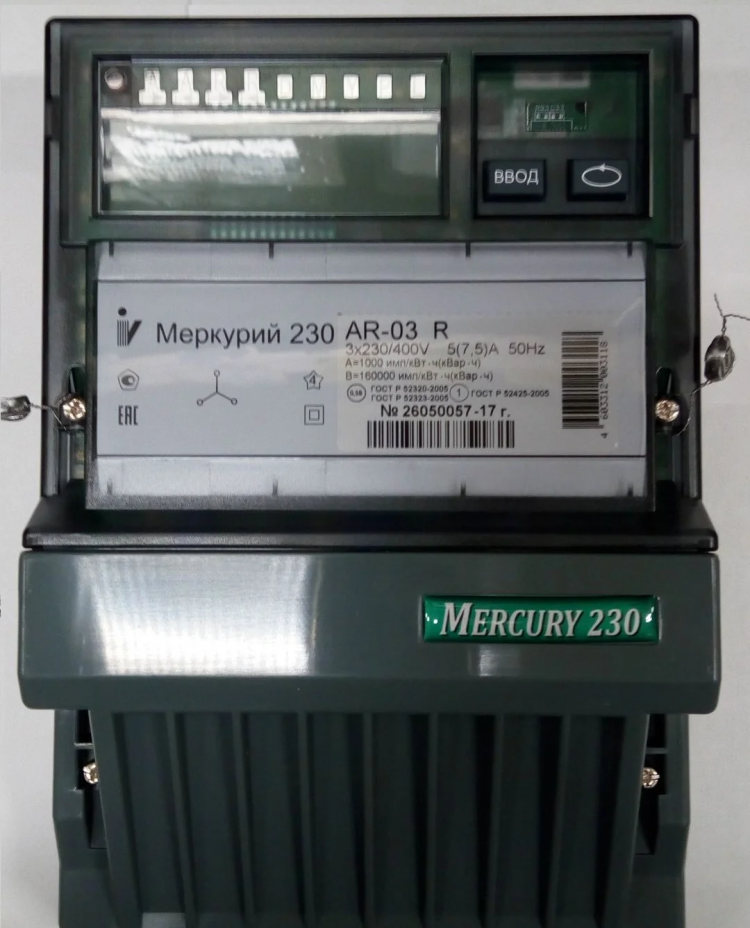

Счетчик электрической энергии трехфазный статический меркурий 230: Электросчетчик Меркурий-230 AM-03 5-7,5А 230/400В однотарифный трансформаторного включения 230АМ03 купить по недорогой цене в Москве и РФ на shop220

Требование к установке трехфазного счетчика на 400 В

• Вы ​​должны связаться с поставщиками электроэнергии и проинформировать их перед установкой/модификацией или подключением счетчика.
• Для всех фаз необходимо использовать одножильные кабели с ПВХ и двойной изоляцией.
• Используйте соответствующую маркировку для всех фазных кабелей, таких как «L1», «L2», «L3» и «N» соответственно.
• В случае электросчетчиков и низковольтных щитов и распределительных устройств с номиналом +100 Ампер должно быть обеспечено свободное пространство шириной 900 мм.
• Используйте минимум 4 мм ² (многожильный медный провод) между потребительским блоком и электросчетчиком или в зависимости от допустимой нагрузки.
• Выводы счетчика (кабели, используемые для подключения вашего счетчика к вырезу или главному выключателю) должны иметь двойную изоляцию размером 25 мм и должным образом входить в пазы счетчика.
• Хвостовики счетчика должны быть максимально короткими, или, по крайней мере, длина хвостовиков счетчика от выреза через прибор учета до блока потребителя) всегда должна быть не более 3 метров кабеля (подробнее в BS7671 Рег. 434.2). .1).
• Вам придется обратиться к лицензированному электрику для подключения проводов от распределительного щита к электросчетчику. Электричество будет предоставлено позже поставщиками электроэнергии, предъявив им сертификат BS7671, подписанный вашим электриком.
• Коробка счетчика должна быть установлена ​​на внешней стороне стены, к которой можно легко получить доступ спереди и которая вряд ли будет повреждена.
• Над или под коробкой электросчетчика не должно быть газового счетчика, телефона и другого коммунального оборудования.
• Шкаф счетчика (установленный на поверхности или заподлицо), одобренный электросетями Великобритании, может использоваться на основании соответствующих руководств и норм.

Хоккейная клюшка 38 мм (трубчатая) со шкафом счетчика должна быть установлена ​​в соответствии со следующими минимальными спецификациями.

• Шкаф счетчика с уровня земли: 600 мм мин. и 1100 мм макс.
• Наконечники счетчика: 25 мм
• Расстояние от передней части шкафа: Мин. 1000 мм
• Хоккейная клюшка (формованная трубка): 38 мм (мин. высота 1450 мм и длина 310 мм) и минимальная глубина 500 мм в саду.
• Отверстие для ввода кабеля: 20/30 мм

Общая проводка трехфазного счетчика (цветовая маркировка IEC) от источника питания сети до главного распределительного щита будет выглядеть следующим образом.

Нажмите на изображение, чтобы увеличить

Трехфазная распределительная проводка в соответствии с цветовым кодом IEC

Трехфазная проводка счетчика для различных уровней напряжения – США – NEC

В Северной Америке ситуация совершенно иная, чем в Великобритания, ЕС и остальной мир. Например, уровни однофазного и трехфазного напряжения в США — NEC отличаются от стран, следующих за IEC, например, уровень обычных однофазных напряжений составляет 120 В, 240 В. Кроме того, однофазные и трехфазные уровни напряжения 120 В, 208 В, 240 В, 277 В и 480 В доступны от трансформатора 7200 В, установленного на опоре.

Уровень трехфазного напряжения в США следующий:

• 240 В, три фазы, 4 провода (треугольник высокого напряжения) между тремя горячими (линейными) проводами и землей.
• 208 В, три фазы, 4 провода — между тремя горячими (линейными) проводами и землей.
• 480 В, три фазы, 4–5 проводов — между тремя горячими (линейными) проводами + нейтралью и землей.
• 600 В, три фазы, 4 провода — между тремя горячими (линейными) проводами + заземление.

В следующих разделах мы покажем, как подключить электросчетчик на 240 В, трехфазный, 208 В, трехфазный, 480 В, трехфазный и 600 В, трехфазный, в соответствии с NEC.

Нажмите на изображение, чтобы увеличить

Как подключить электрические счетчики 120 В и 208 В – (звезда) 1-Φ и 3-Φ?

Давайте посмотрим, как подключить 3-фазный, 4-проводной счетчик энергии 120 В и 208 В переменного тока.

1. Прежде всего, перед выполнением работ на электроустановках обязательно отключите основной источник питания.
2. Подсоедините три входящие линии (L1, L2 и L3) от трансформатора как «ГОРЯЧИЙ» провод к верхним клеммам (черного, красного и синего цветов).
3. Подсоедините три отходящие линии (L1, L2 и L3) как «ГОРЯЧИЙ» провод (со стороны нагрузки) от нижних наконечников к центру нагрузки или главному выключателю распределительной коробки (черного, красного и синего цветов).
4. Вы ​​можете подключить нейтраль к левому центральному наконечнику, помеченному как (G и N), если это необходимо в соответствии с конструкцией. Просто подключите линии нагрузки (горячие провода) и нейтральные провода к блоку главного выключателя.
5. Подсоедините заземляющий провод к маленькому наконечнику (расположенному слева от линии номер 3). Если в клеммной коробке нет нейтрали, земля по-прежнему подключена к этой точке.
6. Вы ​​можете использовать минимум #10AWG (медь) или #8 AWG (алюминий) для цепей 120В (подробности см. ниже).

Для заземления (защитного заземления) рекомендуется использовать медный провод

7. #4 AWG (American Wire Gauge).
8. Теперь аккуратно установите и закрепите счетчик в коробке счетчика (т.е. 7 штырей счетчика на 7 зажимов в корпусе коробки счетчика).

При такой конфигурации служебных линий доступны следующие напряжения 1-P и 3-P.

Трехфазный:

• 208 В — три фазы, 4 провода (3 провода + заземление)

Однофазный:

• 208 В – однофазный, 3-проводной (2 провода под напряжением + провод заземления)
• 120 В – однофазный, 3-проводной (2 провода под напряжением + нейтраль + заземление)

Примечание. Если нейтральный провод отсутствует в измерительной коробке, доступно только 208 В. Если есть нейтральные провода, то и 120 В, и 208 В доступны для панели управления, т. е.

• Нейтраль Доступно: Доступны как 208В, так и 120В
• Нейтраль Недоступно: Доступно только 208 В

Щелкните изображение, чтобы увеличить его

Меры предосторожности: Если линии неправильно подключены к шкафу счетчика или штыри счетчика не плотно закреплены в наконечниках, он не будет считывать показания кВтч, и вы не сможете возможность расчета счетов за электроэнергию на основе потребления энергии. Кроме того, неправильное подключение счетчика может привести к срабатыванию выключателя или может вызвать вспышку, повреждение счетчика или даже серьезные травмы в результате опасного возгорания.

Нажмите на изображение, чтобы увеличить

Как подключить 120 В, 208 В и 240 В (высокий треугольник) для 3-Φ и 1-Φ Электрический счетчик?

Давайте посмотрим, как подключить 1-фазный и 3-фазный, 4-проводный или 3-проводной счетчик электроэнергии на 120 В, 208 В и 240 В переменного тока.

1. Прежде всего, перед выполнением работ на электроустановках обязательно отключите основной источник питания.
2. Подсоедините три входящие линии (L1, L2 и L3) от трансформатора в качестве «ГОРЯЧЕГО» провода к верхним клеммам (синего, черного и оранжевого цветов). Имейте в виду, что 3-я строка (как Линия 3 ) справа оранжевого цвета — силовая ветвь (дикая ветвь) или верхняя ветвь треугольник и должна быть подключена к клеммам справа от нейтрального контакта.
3. Подсоедините три отходящие линии (L1, L2 и L3) в качестве «ГОРЯЧЕГО» провода (со стороны нагрузки) от нижних клемм к центру нагрузки или главному выключателю распределительной коробки (синий, черный и оранжевый).
4. Вы ​​можете подключить нейтраль к левому центральному контакту, помеченному как (G и N), так как нейтраль доступна в верхнем ответвлении треугольником для однофазного напряжения 208 В.
5. Теперь подключите линии нагрузки (горячие провода) и нейтральные провода к коробке главного выключателя.
6. Подсоедините заземляющий провод к маленькой клемме (расположенной слева от линии номер 3). Если в клеммной коробке нет нейтрали, земля по-прежнему подключена к этой точке.
7. Вы ​​можете использовать минимум #10AWG (медь) или #8 AWG (алюминий) для цепей 120В (подробности см. ниже).

Для заземления (защитного заземления) рекомендуется использовать медный провод

8. #4 AWG (American Wire Gauge).
9. Теперь осторожно проткните и зафиксируйте счетчик сильным нажатием и восстановите питание, чтобы убедиться, что все в порядке и работает правильно. Сделанный.

При такой конфигурации служебных линий доступны следующие напряжения 1-P и 3-P.

Трехфазный:

• 240 В — трехфазный, 4-проводной (3 провода под напряжением (включая верхний ответвление треугольником) + заземление)

Однофазный:

• 208 В – однофазный, 3-проводный (1 провод на горячую линию (должен быть треугольником высокого плеча) + нейтраль + провод заземления)
• 240 В — однофазный, 3-проводной (2 провода «горячего» + заземление)
• 120 В — однофазный, 3-проводной (1 горячий провод + нейтраль + заземление)

Примечание. Если нейтральный провод отсутствует в измерительной коробке, то однофазное напряжение 208 В недоступно. Если есть нейтральные провода, то 120 В, 208 В и 240 В доступны для панели управления, т.е.

Нажмите на изображение, чтобы увеличить

Как подключить 277 В и 480 В – (звезда) 1-фазный и 3-фазный счетчик?

Давайте посмотрим, как подключить 1-фазный и 3-фазный, 5-проводной или 4-проводной счетчик энергии 277 В и 480 В.

1. Прежде всего, перед выполнением работ на электроустановках обязательно отключите основной источник питания.
2. Подсоедините три входящие линии (L1, L2 и L3) от трансформатора как «ГОРЯЧИЕ» провода к верхним клеммам (коричневого, оранжевого и желтого цветов).
3. Подсоедините три отходящие линии (L1, L2 и L3) в качестве «ГОРЯЧЕГО» провода (со стороны нагрузки) от нижних клемм к центру нагрузки или главному выключателю распределительной коробки (коричневый, оранжевый и желтый).
4. Вы ​​можете подключить нейтраль к левой центральной клемме, обозначенной как (G & N).
5. Теперь подключите линии нагрузки (горячие провода) и нейтральный провод серого цвета к коробке главного выключателя.
6. Подсоедините заземляющий провод к маленькой клемме (расположенной слева от линии номер 3). Если в клеммной коробке нет нейтрали, земля по-прежнему подключена к этой точке.
7. Вы ​​можете использовать минимум #10AWG (медь) или #8 AWG (алюминий) для цепей 120В (подробности см. ниже).

Для заземления (защитного заземления) рекомендуется использовать медный провод

8. #4 AWG (American Wire Gauge).
9. Теперь осторожно проткните и зафиксируйте счетчик сильным нажатием и восстановите питание, чтобы убедиться, что все в порядке и работает правильно. Сделанный.

При такой конфигурации служебных линий доступны следующие напряжения 1-P и 3-P.

Трехфазный:

• 480 В – Трехфазный, 4-5 проводов (3 провода под напряжением + нейтраль (при необходимости) + заземление)

Однофазный:

• 480 В – однофазный, 3-проводной (2 провода под напряжением + провод заземления)
• 277 В — однофазный, 3-проводной (1 горячий провод + нейтраль + заземление)

Примечание. Если нейтральный провод отсутствует в измерительной коробке, то однофазное напряжение 277 В недоступно. Если есть нейтральные провода, то 277 В и 480 В доступны для панели, т.е.

• Нейтраль Доступно: Однофазное напряжение 277 В Также доступно
• Нейтраль Недоступно: Доступно только 480 В (1-P и 3-P)

Нажмите на изображение, чтобы увеличить

Как подключить 600 В / 347 В — (звезда) и 480 В — трехфазный счетчик?

На следующем рисунке показано подключение для двух конфигураций следующим образом.

Измерение треугольником 480 В (левая сторона)

Это только трехфазная проводка счетчика, т.е. нейтраль и однофазная система не включены. В шкафу счетчика есть 5 зажимов без нейтрали, но заземление все еще подключено в соответствии с NEC.

347 В / 600 В – Измерение звездой (правая сторона)

Схема подключения этого счетчика такая же, как для 277 В и 480 В (1-P и 3-P). Имеется 7 зажимов, т.е. нейтраль включена для однофазного питания 347 В.

• Трехфазный: 600 В, 3-фазный, через три горячие линии + провод заземления.
• Однофазный: 347 В, 1-фазный с одним горячим проводом + нейтраль + земля.

Нажмите на картинку, чтобы увеличить

Сечения кабелей и проводов для горячих, нейтральных и заземляющих проводов — NEC

• Используйте надлежащее сечение проводов в зависимости от цепей нагрузки.
• Используйте № 8AWG (медь) или № 6 AWG (алюминий) для цепей 240 В. На 100 ампер можно
• Используйте № 4 AWG для меди и № 2 AWG алюминия для служебных линий (как горячих, так и нейтральных) в случае 100 ампер.
• Для 100 ампер можно использовать 2/0 тыс.смил (AWG) для меди и 4/0 тыс.смил для алюминия (на основе таблицы NEC 250.122).
• Для заземляющего провода к заземляющему стержню необходимо использовать провод сечением не менее 4 AWG. Вы можете проверить код города для подтверждения.

В следующей таблице показаны типичные размеры проводов линии Miniman Line, нейтрального провода и провода заземления.

*Нейтральный размер определяется расчетом нагрузки и таблицей NEC 250. 122. Всегда сверяйтесь с местными кодами городов.

Вот таблица в формате изображения, если вам нужно скачать в качестве справки.

Общие требования к установке трехфазного счетчика

• Коробка счетчика должна быть плотно и надежно прикреплена к стене или надежно закреплена на твердой поверхности на нужном уровне.
• Используйте только утвержденный материал для измерительной коробки, такой как кабелепровод, оцинкованная труба и соединительная скоба.
• Соединительные винты проводов и наконечников должны быть затянуты, т.е. прочная заделка.
• Используйте надлежащий размер провода для точной номинальной силы тока оборудования, а также емкости распределительной коробки и центров нагрузки.
• Наконец, проверьте и проверьте подключение проводки в соответствии с руководством пользователя, предоставленным поставщиком вместе со счетчиком.

Счетчик от уровня земли: 4 фута до 5 футов-6 дюймов.

Расстояние от передней части шкафа счетчика: Мин. свободное пространство 4 фута и 12 дюймов со всех сторон.

Разделение с газовыми и другими счетчиками: Минимум от 3 до 5 футов и 6 дюймов на выходной стороне штанги газового счетчика.

Соединение подземной трубы: Минимум 18 дюймов ниже линии земли.

Жесткий кабелепровод: В соответствии с NEC
