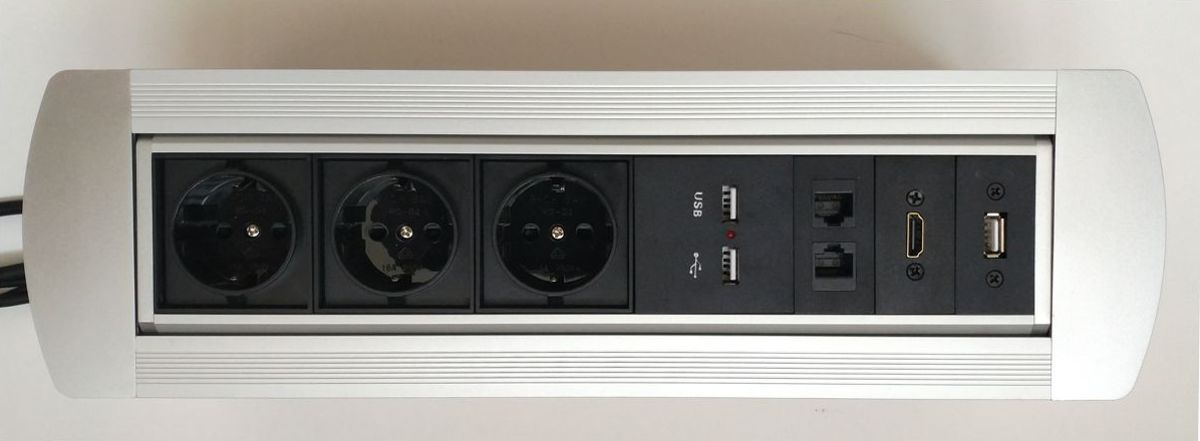

Выдвижная напольная розетка 2 розетки сетевой телефонный кабель Уценка
На складе в г. Калуш
Доставка по Украине
2 000 грн
Купить
Інтернет-магазин ,,СТОК»
Антенний кабель для Sony Xperia Z1 C6902, C6903, C6906, C6943, L39H Оригінал
На складе
Доставка по Украине
по 124 грн
от 4 продавцов
138 грн
124 грн
Купить
MobiAks — мобильные аксессуары и гаджеты
Антенна внешняя универсальная ЕХ-433,92 мГц для автоматики ворот и шлагбаумов (кабель 5м)
На складе в г.
Ивано-Франковск
Доставка по Украине
611 грн
Купить
Интернет магазин въездных ворот, автоматики ворот, гаражных ворот, ролет и автоматических шлагбаумов
Антенный 4G комплект Стрела MIMO 5 с кабелем и переходниками на 20 Дб для интернета
Доставка по Украине
2 999 грн
Купить
4g-mereja-официальный дилер компаний Vodafone, Kyivstar, Lifecell
Антенный переходник N male F female для кабеля 50/75 Ом RG-6
На складе в г. Полтава
Доставка по Украине
150 грн
Купить
3G Vostok
Антенный 4G комплект MIMO с кабелем и переходниками 2х15 Дб для улучшения качества сети
Доставка по Украине
1 999 грн
Купить
Кабель для передачи данных USB 3.0 розетка на кронштейні 10P 45 см Cablexpert (CC-USB3-RECEPTACLE)
На складе
Доставка по Украине
211 — 299 грн
от 8 продавцов
532 грн
266 грн
Купить
GoodStore | Подарки, Товары для дома и работы
Качественный кабель шнур питания с американской США вилкой для американских розеток длина 1,5 м
Доставка по Украине
189 грн
Купить
Интернет-магазин «Smart-company»
Кабель коаксиальный Антенный FinMark F690 BV 75 Ом
Доставка по Украине
13 грн
Купить
Pro100 TV
Кабель коаксиальный Антенный FinMark F660 BV 75 Ом
Доставка по Украине
12 грн
Купить
Pro100 TV
Антенний кабель для Samsung Galaxy S3 GT-i9300 Оригінал
На складе
Доставка по Украине
по 141 грн
от 4 продавцов
157 грн
141 грн
Купить
ТК FixMobile
Антенный переходник (pigtail, пигтейл) TS9 to F type (Huawei e8372, ZTE MF79U) для подключения внешней антенны
На складе в г.
Киев
Доставка по Украине
120 грн
Купить
Техно Юнити
Шлейф для iPad 3 WiFi Антенний кабель (A1416, A1430, A1403)
На складе
Доставка по Украине
по 136 грн
от 4 продавцов
151 грн
136 грн
Купить
MobiAks — мобильные аксессуары и гаджеты
Монтаж, установка и подключение ТВ розетки
В современной квартире или частном доме, как правило, уже давно пользуются двумя или более телевизорами. Старый отечественный телевизионный антенный кабель, марки РК-75 (черный кабель, идущий от распределительного щитка в большинстве старых квартир) если ещё и используется, то давно утратил свои заявленные технические характеристики. Качество сигнала в нем значительно ухудшается, отсюда появляется «снег на экране», изображение в телевизоре будет реагировать на помехи (наводки) от различных бытовых электроприборов. Подключаться к старому телевизионному кабелю на входе в квартиру, например, кабелем RG-6 кабельного телевидения не советую (зачастую при монтаже кабельного телевидения монтажники, чтобы сэкономить время любят подключаться к старому советскому кабелю, уже проложенному по квартире), по причине большого затухания.
Правильным и целесообразным решением будет прокладка по дому или квартире нового телевизионного антенного кабеля, с разводкой по комнатам в местах возможной установки телевизора в будущем.
Так как в большинстве случаев ремонт делается с расчетом от нескольких лет до «на всю жизнь», то лучше приобрести качественный ТВ кабель, например SAT 703 или аналогичный кабель, применяемый в спутниковом телевидении. При покупке кабеля будьте осторожны, в продаже встречается очень много китайских подделок!
При монтаже сигнального антенного кабеля вдоль стены следует избегать близкого соприкосновения с силовыми линиями электропроводки. Лучше всего расположить кабель параллельно на расстоянии друг от друга не менее 10 см. Правда, современные телевизоры имеют фильтры от наводок в бытовой электрической сети, и все меньше становится «излучающих» приборов в быту, то от данного требования можно отступить, выполнив монтаж более плотным.
Схемы подключения ТВ розеток
Схема подключения телевизионных розеток, приведенная в каталоге продукции компании Schneider Electric
Ввод антенного кабеля в квартиру или частный дом один, а телевизоров в современной семье 2-3 и более.
Поэтому для разводки ТВ сигнала используют специальное разветвительное устройство, которое называется — сплиттер, у которого один вход и может быть 2-3-4 выхода.
Если в квартире или частном доме всего одна антенна и несколько телевизоров, то чтобы не устанавливать персональную комнатную антенну под каждый телевизор, применяют так называемый телевизионный разветвитель сигналов — сплиттер.
Подключение ТВ розеток по схеме «звезда»
Схема подключения телевизоров звездой, с помощью ТВ сплиттера
Сплиттер (разветвитель, антенный делитель или телевизионный краб) — делит сигнал на равные части и передает его на входы устройств (оконечных ТВ розеток, телевизоров), обеспечивая одинаково качественное изображение на всех подключенных устройствах. Такое оборудование особенно необходимо в многокомнатных квартирах и домах с несколькими телевизорами.
Если сигнал в антенне или в кабельной сети вашего провайдера достаточно сильный, то можно обойтись без специального усилителя ТВ сигналов и развести сигнал на несколько ТВ розеток.
В противном случае нужно позаботится о приобретении дополнительного антенного усилителя, предварительно зарезервировав место под усилитель с блоком питания в сигнальной распределительной коробке. Антенный усилитель, если в нем есть необходимость, подключается к антенне входом, а выходом далее на телевизор, сплиттер или сумматор. В нашем случае (см. схему) он ставился бы до сумматора.
Подключение нескольких телевизоров через сплиттер по схеме «звезда» наиболее широко применяется из-за ряда преимуществ:
- антенные кабели выходят из одного места, что удобно при монтаже сигнальной распределительной коробки;
- минимальное затухание сигнала;
- при неисправности одной из сигнальных линий или розеток остальные продолжают исправно работать в штатном режиме.
Пожалуй, из минусов построения домашней телевизионной сети по схеме «звезда», является лишь большой расход антенного кабеля, но так как ремонт, как правило, делается на несколько лет без возможности что-то исправить в дальнейшем, лучше не экономить на длине антенного кабеля и его качестве, а тщательно все спланировать заранее.
Вообще подключение электронных устройств «звездой» много где применяется и к примеру является базовой топологией подключения компьютерных сетей (ЛВС), а также широко применяется при проектировании современной электросети.
Подключение ТВ розеток по проходной схеме
Проходная схема подключения TV розеток
Проходная схема подключения ТВ розеток подразумевает их последовательное соединение в группу. Для ТВ розеток Шнайдер серии Unica количество проходных розеток в схеме должно быть не более трех, так как в каждой проходной розетке вносится определенное затухание сигнала. Последняя розетка, подключенная последовательно по проходной схеме должна быть оконечной. На рисунке выше представлена комбинированная схема (одиночное и проходное подключение вместе) подключения телевизионных розеток, поскольку слева от выхода сплиттера подключена обычная одиночная ТВ розетка (ТВ1), а справа три проходных розетки (ТВ2,ТВ3,ТВ4) плюс оконечная в конце (ТВ5).
В каталоге электротехнической продукции фирмы Schneider Electric (Шнайдер Электрик) приведена схема подключения ТВ розеток где максимально можно развести 10 телевизионных розеток, при условии что сигнал в ТВ линии довольно сильный. При проектировании схемы распределения ТВ розеток данным способом вы можете сэкономить в деньгах на антенном кабеле. У данного способа монтажа TV розеток есть и свои минусы: обрыв или некачественный контакт в первой проходной TV розетке, лишит сигнала всех последующих розеток; по крайней мере у фирмы Шнайдер Электрик проходные и оконечные TV розетки стоят дороже обычных одиночных.
Типы встречающихся ТВ розеток
Существует три типа телевизионных розеток:
- оконечные — применяются при проходной разводке ТВ розеток в качестве последней розетки в «шлейфе», то есть в конце;
- проходные — рассчитаны на схему разводки по типу — «шлейф», устанавливаются в начале и в середине «шлейфа»;
- одиночные — или как их ещё называют простые ТВ розетки, подключаются (через антенный кабель) напрямую к сплиттеру по схеме «звезда».

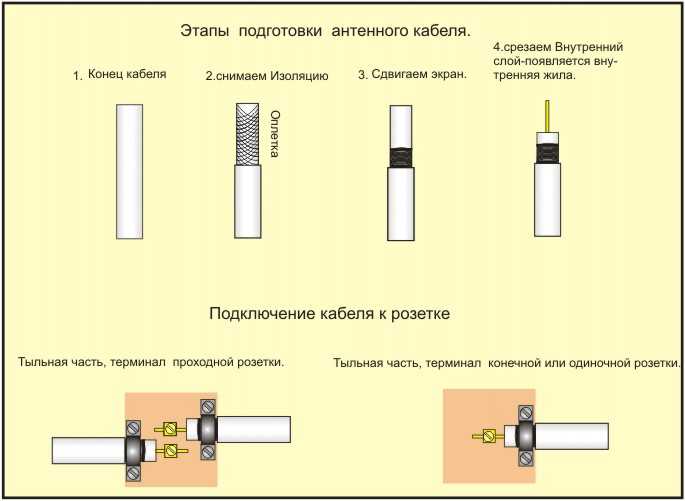

Установка, монтаж и подключение ТВ розетки
Далее на фото показан монтаж на примере ТВ розетки Schneider Electric MGU5.462.18ZD, это одиночная (простая) TV розетка.

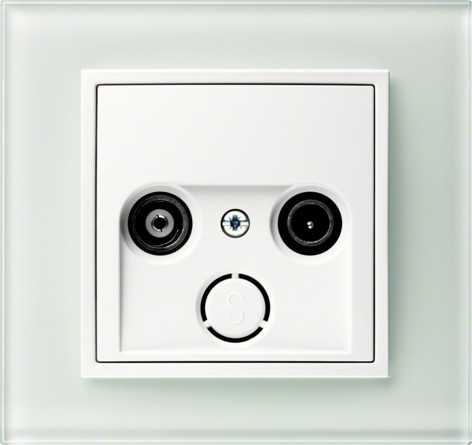

Внешний вид одиночной ТВ розетки
Согласно инструкции по установке ТВ розетки, нам рекомендуется оставить 15 сантиметров антенного кабеля, выступающего из монтажной коробки.
Удалим часть внешней изоляции кабеля, оставив только экранирующую оплетку и центральную жилу, как показано на фото.
Снимем лицевую панель и ослабим прижимной винт, обеспечив свободный проход кабеля в отверстие для ввода кабеля (см. фото ниже).
ТВ розетка, вид снизу (со стороны ввода кабеля).
Специальное отверстие, для визуального контроля соединения центральной жилы кабеля.
Далее, вставляем наш кабель в отверстие по стрелке до упора и зажимаем его прижимным механизмом с помощью поворота винта, без лишних усилий, но так, чтобы кабель не болтался.
Теперь, до установки ТВ розетки в монтажную коробку, для надежности, неплохо было бы с помощью тестера прозвонить розетку на отсутствие короткого замыкания «экрана» (оплетки) с центральной жилой. Это делать не обязательно, но лишний раз лучше проверить.
Аккуратно, не перегибая кабель, вставляем ТВ розетку в монтажную коробку и фиксируем ее винтами. Одеваем и защелкиваем лицевую панель розетки. Теперь до того, как окончательно зафиксировать винты и надеть рамку на розетку, неплохо было бы ее выронить горизонтально с помощью строительного мини уровня.
После закрепления декоративной рамки, установка ТВ розетки завершена.
Добавить комментарий
Антенные кабели и аксессуары | InfiniteCables.com
Не можете найти нужный разъем или конфигурацию? Свяжитесь с нами с вашими спецификациями, и мы процитируем вас.
Вы дилер/установщик? Свяжитесь с нами для получения предпочтительной цены.
Решения для аудио/видео премиум-класса
Пожизненная гарантия
LMR-195 по сравнению с кабелем RG58
Часто недооценивают важность использования антенного кабеля с малыми потерями. Потери сигнала в антенном кабеле (дБ) могут привести к значительному снижению эффективности. На каждые 3 дБ потерь в антенном кабеле мощность передатчика будет уменьшаться вдвое перед достижением антенны. Многие антенные кабели, представленные на рынке, изготовлены из кабеля RG58. В Infinite Cables мы стандартизировали Times Microwave LMR-19.5 просто из-за его характеристик с низкими потерями. См. приведенную ниже таблицу потерь в дБ. Как видите, кабель LMR-195 значительно превосходит кабель RG58.
| LMR-195 дБ Потери при частоте ниже | |||||
| Длина | 1 ГГц | 2 ГГц | 2,4 ГГц | 4 ГГц | 5,7 ГГц |
| 1,5 фута | 0,18 дБ | 0,25 дБ | 0,28 дБ | 0,37 дБ | 0,44 дБ |
| 3 фута | 0,35 дБ | 0,51 дБ | 0,56 дБ | 0,73 дБ | 0,89 дБ |
| 6 футов | 0,71 дБ | 1,01 дБ | 1,12 дБ | 1,47 дБ | 1,78 дБ |
| 10 футов | 1,18 дБ | 1,69 дБ | 1,86 дБ | 2,44 дБ | 2,96 дБ |
| 15 футов | 1,76 дБ | 2,53 дБ | 2,79 дБ | 3,67 дБ | 4,44 дБ |
| 25 футов | 2,94 дБ | 4,22 дБ | 4,65 дБ | 6,11 дБ | 7,41 дБ |
| RG58 дБ Потери при частоте ниже | |||||
| Длина | 1 ГГц | 2 ГГц | 2,4 ГГц | 4 ГГц | 5,7 ГГц |
| 1,5 фута | 0,23 дБ | 0,34 дБ | 0,37 дБ | 0,50 дБ | 0,61 дБ |
| 3 фута | 0,46 дБ | 0,67 дБ | 0,74 дБ | 1,00 дБ | 1,22 дБ |
| 6 футов | 0,92 дБ | 1,35 дБ | 1,49 дБ | 1,99 дБ | 2,45 дБ |
| 10 футов | 1,53 дБ | 2,24 дБ | 2,48 дБ | 3,32 дБ | 4,08 дБ |
| 15 футов | 2,30 дБ | 3,36 дБ | 3,72 дБ | 4,98 дБ | 6,12 дБ |
| 25 футов | 3,83 дБ | 5,61 дБ | 6,21 дБ | 8,30 дБ | 10,20 дБ |
LMR-400 и кабель RG8
LMR-400 представляет собой замену коаксиальному кабелю RG8, за исключением того, что LMR-400 имеет меньшие потери в дБ, чем кабель RG8.
См. приведенную ниже таблицу потерь в дБ. Как видите, выход кабеля LMR-400 значительно превосходит кабель RG8.
| Потери LMR-400 дБ при частоте ниже | |||||
| Длина | 1 ГГц | 2 ГГц | 2,4 ГГц | 4 ГГц | 5,7 ГГц |
| 6 футов | 0,25 дБ | 0,36 дБ | 0,40 дБ | 0,53 дБ | 0,64 дБ |
| 10 футов | 0,41 дБ | 0,60 дБ | 0,66 дБ | 0,88 дБ | 1,07 дБ |
| 15 футов | 0,62 дБ | 0,90 дБ | 0,99 дБ | 1,32 дБ | 1,61 дБ |
| 25 футов | 1,03 дБ | 1,50 дБ | 1,65 дБ | 2,19 дБ | 2,68 дБ |
| 35 футов | 1,44 дБ | 2,10 дБ | 2,32 дБ | 3,07 дБ | 3,75 дБ |
| 50 футов | 2,06 дБ | 2,99 дБ | 3,31 дБ | 4,39 дБ | 5,36 дБ |
| 75 футов | 3,10 дБ | 4,49 дБ | 4,96 дБ | 6,58 дБ | 8,04 дБ |
| 100 футов | 4,13 дБ | 5,99 дБ | 6,61 дБ | 8,77 дБ | 10,71 дБ |
| 125 футов | 5,16 дБ | 7,49 дБ | 8,27 дБ | 10,97 дБ | 13,39 дБ |
| Потери RG8 дБ при частоте ниже | |||||
| Длина | 1 ГГц | 2 ГГц | 2,4 ГГц | 4 ГГц | 5,7 ГГц |
| 6 футов | 0,44 дБ | 0,66 дБ | 0,74 дБ | 1,03 дБ | 1,30 дБ |
| 10 футов | 0,73 дБ | 1,11 дБ | 1,24 дБ | 1,71 дБ | 2,16 дБ |
| 15 футов | 1,09 дБ | 1,66 дБ | 1,86 дБ | 2,57 дБ | 3,24 дБ |
| 25 футов | 1,28 дБ | 2,77 дБ | 3,10 дБ | 4,28 дБ | 5,40 дБ |
| 35 футов | 2,55 дБ | 3,87 дБ | 4,33 дБ | 5,99 дБ | 7,56 дБ |
| 50 футов | 3,65 дБ | 5,53 дБ | 6,19 дБ | 8,56 дБ | 10,80 дБ |
| 75 футов | 5,47 дБ | 8,30 дБ | 9,29дБ | 12,84 дБ | 16,20 дБ |
| 100 футов | 7,3 дБ | 11,06 дБ | 12,38 дБ | 17,12 дБ | 21,60 дБ |
| 125 футов | 9,12 дБ | 13,83 дБ | 15,48 дБ | 21,40 дБ | 27,00 дБ |
Указатель разъема RF
Разъемы BNC
Разъем BNC (механизм блокировки байонетного крепления) уже много лет используется в различных приложениях как для видеооборудования, так и для подключения радиоантенн.
Разъемы BNC можно использовать в профессиональных видеосредах с сопротивлением 75 Ом, а также в средах радиосвязи с сопротивлением 50 Ом. Разъемы RCA обычно заменяют разъемы BNC в бытовой электронике. Разъем TNC, показанный выше, представляет собой резьбовую версию разъема BNC и, как правило, имеет лучшие характеристики в микроволновых частотах.
| Штекерный разъем BNC | Гнездовой разъем BNC | Штыревой разъем BNC обратной полярности | Гнездовой разъем BNC обратной полярности | Прямоугольный штекерный разъем BNC | Разъем BNC с внутренней резьбой |
Соединители FME
FME представляет собой серию миниатюрных ВЧ-разъемов с сопротивлением 50 Ом, обеспечивающих превосходные характеристики в диапазоне частот от постоянного тока до 200 МГц, которые в основном используются с коаксиальными кабелями RG-58 или эквивалентными, используемыми в мобильных приложениях и установках.
Гнездо FME предназначено для прокладки кабелей, на которых оно было установлено, через зачастую узкие отверстия или места в транспортном средстве к требуемому местоположению (ям) оборудования, где штекерный адаптер FME для требуемой серии разъемов оборудования устанавливается на разъем. женский кабельный разъем.
| Разъем-вилка FME | Гнездовой разъем FME |
Соединители MCX
Разъемы MCX (микрокоаксиальные) — это коаксиальные радиочастотные разъемы, разработанные в 1980-х годах. Они имеют те же размеры внутреннего контакта и изолятора, что и разъем SMB, но на 30% меньше. Они используют защелкивающийся интерфейс и обычно имеют импеданс 50 Ом (некоторые 75 Ом). Они предлагают возможности широкополосного доступа от постоянного тока до 6 ГГц. Контактные поверхности покрыты золотом. Этот тип разъема используется на порте внешней антенны базовой станции Apple Airport Extreme и требует адаптера для большинства антенн.
MCX и меньший разъем MMCX часто используются для подключения внешних антенн к приемникам GPS. Они также распространены на USB-тюнерах DVB-T для компьютеров и ноутбуков для подключения внешней антенны к тюнеру.
| Штекерный разъем MCX | MCX Штыревой прямоугольный разъем |
Разъемы MMCX
Разъемы MMCX (микроминиатюрные коаксиальные) представляют собой коаксиальные разъемы RF, аналогичные MCX, но меньшего размера. Они соответствуют европейской спецификации CECC 22000.
Разъемы имеют защелкивающийся механизм, позволяющий вращаться на 360 градусов, и обычно имеют импеданс 50 Ом. Они предлагают возможности широкополосного доступа от постоянного тока до 6 ГГц.
Разъемы MMCX чаще всего встречаются на картах Wi-Fi PCMCIA в качестве разъемов для антенн или разъемов для внешних антенн GPS на небольших устройствах, таких как КПК или приемники GPS. Они также используются наушниками различных марок для подключения кабеля к отдельным наушникам.
Это позволяет заменить кабели. Они были разработаны в 1990-е.
| Штекерный разъем MMCX | Штыревой разъем MMCX обратной полярности | Прямоугольный штекерный разъем MMCX | Прямоугольный штекерный разъем MMCX обратной полярности |
Разъемы Mini-UHF
Разъемы Mini-UHF представляют собой миниатюрные версии разъемов UHF, предназначенные в первую очередь для использования в мобильных телефонах сумочного типа и аналогичных устройствах, где важным фактором является размер. Представлен в 1970s, Mini-UHF имеет размер резьбы 3/8-24 и работает на частоте до 2,5 ГГц.
| Штыревой разъем Mini-UHF | Гнездовой разъем Mini-UHF |
Соединители типа N
Соединитель N представляет собой резьбовой, атмосферостойкий, радиочастотный соединитель среднего размера, используемый для соединения коаксиальных кабелей.
Это был один из первых разъемов, способных передавать сигналы микроволнового диапазона. Разъем был разработан для передачи сигналов на частотах до 1 ГГц в военных приложениях, но сегодня распространенный тип N легко обрабатывает частоты до 11 ГГц. Штекерный разъем затягивается вручную и имеет воздушный зазор между центральным и внешним проводниками. Муфта имеет резьбу 5/8-24.
и поставляется в версиях на 50 и 75 Ом. Версия 50 Ом широко используется в инфраструктуре наземных мобильных, беспроводных данных, пейджинговых и сотовых систем. Версия на 75 Ом в основном используется в инфраструктуре систем кабельного телевидения. Соединение этих двух разных типов разъемов друг с другом может привести к повреждению и/или прерывистой работе из-за разницы в диаметре центрального контакта.
Некоторые производители, которые используют соединения N-типа на некоторых своих беспроводных точках доступа:
ЭнГений
Wi-LAN
| Штыревой разъем N-типа | Гнездовой разъем N-типа | Штыревой разъем N-типа обратной полярности | Гнездовой разъем N-типа обратной полярности | Прямоугольный штекер N-типа | Соединитель переборки типа N с внутренней резьбой |
Разъемы QMA
Разъемы QMA — это быстроразъемные РЧ-разъемы, разработанные для замены широко используемых разъемов SMA (используемых при передаче малой мощности; постоянный ток — 18 ГГц) и разъемов типа N (используемых при передаче средней мощности; постоянный ток — 11 ГГц).
Соединители доступны с 2003 года. Семейство соединителей было создано альянсом Quick Lock Formula Alliance.
Разъемы QMA представляют собой быстроразъемную версию разъемов SMA и N. Эта конструкция может сэкономить много времени на обработку, поскольку позволяет быстро соединять и разъединять без инструментов. Из-за меньшего габаритного размера он может сэкономить рабочее пространство и обеспечивает высокую плотность размещения. Для облегчения прокладки кабеля после установки он может вращаться на 360 градусов.
| Штекерный разъем QMA | QMA прямоугольный мужской |
Разъемы SMA
Разъемы
SMA (SubMiniature версии A) представляют собой полуточные коаксиальные ВЧ-разъемы, разработанные в 1960-х годах в качестве минимального интерфейса разъема для коаксиального кабеля с механизмом соединения винтового типа. Разъем имеет импеданс 50 Ом. SMA предназначен для использования в диапазоне от постоянного тока до 18 ГГц, но чаще всего встречается с антенными системами WiFi и программно-определяемыми радиоключами USB.
Разъемы SMA визуально можно спутать со стандартным бытовым коаксиальным разъемом типа F на 75 Ом (диаметры: вилка 7/16 дюймов (11 мм), круглая или шестигранная; розетка 3/8 дюйма (9).0,5 мм) наружная резьба), так как общая разница в спецификациях составляет всего около 2 мм. Тип F не сочетается с SMA; такое подключение возможно с помощью адаптера.
| Разъем-вилка SMA | Гнездовой разъем SMA | Штыревой разъем SMA обратной полярности | Гнездовой разъем SMA обратной полярности | Прямоугольный штекерный разъем SMA | SMA Женский переборочный соединитель |
| SMA SMA Розетка переборки обратной полярности | Прямоугольный штекерный разъем SMA обратной полярности | SMA обратная полярность прямоугольный женский переборочный разъем |
Разъемы SMB
Разъемы
SMB (SubMiniature версии B) — это коаксиальные радиочастотные разъемы, разработанные в 1960-е годы.
Разъемы SMB меньше, чем разъемы SMA.
Они оснащены защелкивающейся муфтой и доступны с импедансом 50 Ом или 75 Ом. Они обеспечивают отличные электрические характеристики от постоянного тока до 4 ГГц.
Гнездо SMB имеет вилку в центре, а вилка SMB имеет корзинку-розетку.
Разъемы доступны для двух размеров кабеля SMB:
- Трос 2,6/50+75 S (внешний диаметр 3 мм / внутренний диаметр 1,7 мм) и
- Кабель 2/50 S (2,2 мм внешний / 1 мм внутренний диаметр)
| Разъем-вилка СМБ | Гнездовой разъем SMB | Прямоугольный штекерный разъем SMB | Соединитель переборки SMB с внутренней резьбой |
Соединители TNC
Разъем TNC (резьбовой Neill-Concelman) представляет собой резьбовую версию разъема BNC. Разъем имеет импеданс 50 Ом и лучше всего работает в диапазоне частот 0–11 ГГц. Он имеет лучшую производительность, чем разъем BNC, на микроволновых частотах.
Изобретен в конце 1950-х годов и названный в честь Пола Нила из Bell Labs и Карла Консельмана из Amphenol, разъем TNC использовался в широком диапазоне радио и проводных приложений.
Большинство разъемов TNC относятся к типу 50-омного типа, даже при использовании с коаксиальным кабелем с другим импедансом, но также доступна серия 75-омных разъемов, обеспечивающая хороший КСВ примерно до 1 ГГц. Их можно распознать по уменьшенному количеству диэлектрик в ответвляющихся концах. Они совместимы со стандартными типами.
| Штекерный соединитель ТНК | Гнездовой разъем ТНК | Штыревой разъем обратной полярности TNC | Гнездовой разъем обратной полярности TNC | Соединитель переборки с внутренней резьбой TNC | TNC обратная полярность Женский переборочный разъем |
| Прямоугольный штекерный разъем обратной полярности TNC |
Соединители УВЧ
Разъем UHF представляет собой резьбовой разъем RF времен Второй мировой войны или более ранней эпохи, когда «UHF» относился к частотам выше 30 МГц.
Первоначально предназначенный для использования в качестве видеоразъема в радиолокационных приложениях, разъем позже использовался для других радиочастотных приложений. [Править] Этот разъем был разработан на основе экранированного бананового штекера.
Первоначально разъем был разработан для передачи сигналов на частотах до 300 МГц, но более поздние измерения выявили ограничения выше 100 МГц. Корпус муфты имеет стандартную резьбу UNEF 5⁄8 дюйма 24 т/д. Самая популярная кабельная вилка и соответствующая розетка для монтажа на шасси имеют старую номенклатуру Signal Corps PL-259.(вилка) и СО-239 (розетка). Они также известны как Navy type 49190 и 49194 соответственно.
| Штекерный разъем УВЧ | Гнездовой разъем УВЧ |
Разъем DIN 7/16
Разъем DIN 7-16 или 7/16 (семь и шестнадцать миллиметров DIN) представляет собой ВЧ-разъем с резьбой 50 Ом, используемый для соединения коаксиальных кабелей.
Это один из наиболее широко используемых высокочастотных разъемов высокой мощности в антенных системах сотовой сети. Первоначально популярный в Европе, он получил широкое распространение в США и других странах.
Выходной разъем DIN 7-16 поддерживает другие нефланцевые варианты, такие как разъемы N или разъемы BNC, когда речь идет об подавлении помех и интермодуляции или более высокой мощности на радиочастотах.
|
Штекерный разъем 7-16 DIN |
Посмотреть изображение наших адаптеров и соединителей на линейке
Текст находится под лицензией Creative Commons Attribution-ShareAlike License и относится к Википедия
Smart Guides Руководство по кабелям, катушкам и комплектующим Руководство по антенным кабелям и разъемам
Типы кабелей
Все кабели теряют некоторое количество сигнала — количество зависит от качества кабеля и разъема.
Как правило, чем толще и менее гибкий кабель, тем он лучше. Почему? Потому что для уменьшения потерь сигнала кабели часто имеют несколько слоев, предназначенных для изоляции и защиты внутренней жилы от внешних помех.
Подробное описание коаксиального кабеля см. в нашем Руководстве по теории коаксиальных кабелей для радиочастотных приложений.
Вспомогательный кабель — RG316
RG316 — это миниатюрный коаксиальный кабель с оболочкой из FEP с малыми потерями, способный выдерживать рабочие температуры до 200°C.
Многожильный внутренний провод CCS с серебряным покрытием и посеребренная медная оплетка обеспечивают превосходное экранирование и низкие потери на затухание, что делает его предпочтительным аксессуаром/соединительным кабелем по сравнению с аналогичными кабелями диаметром 2,5 мм, такими как RG174.
|
Электрические характеристики
|
Механические характеристики
|
Стандартный кабель — RG58U
Это самый распространенный тип кабеля.
Скорее всего, к вашей антенне прилагается кабель RG58. Он гибкий, имеет разумные характеристики производительности и дешев.
|
Электрические характеристики
|
Механические характеристики
с впрыском газа |
Кабель с низкими потерями — LMR195
Этот кабель представляет собой погодостойкую альтернативу стандартному RG58 с высокими эксплуатационными характеристиками.
LMR-195 имеет диаметр 5 мм и гибкость в обмен на превосходное электрическое экранирование (90 дБ) и гораздо меньшее затухание.
Кабели серии
LMR195 теряют всего 0,36 дБ на метр по сравнению со стандартными кабелями, которые теряют 0,46 дБ/м на частоте 850 МГц.
|
Электрические характеристики
|
Механические характеристики
|
Кабель со сверхнизкими потерями — LMR400
Это антенный кабель самого высокого качества, рекомендуемый для критических, промышленных и суровых условий окружающей среды.
Его исключительные характеристики достигаются за счет гораздо большего диаметра (10 мм) и значительно меньшей гибкости (минимальный диаметр изгиба 72 мм).
Производители LMR400 называют свои кабели разными буквами перед «400», например, производимый нами кабель серии LMR400 со сверхнизкими потерями — LCU400, кабель ZCG Scalar — RU400, кабель Benelec — LL400 и т. д.
|
Электрические характеристики
|
Механические характеристики
|
Кабельные соединители
Сходство между соединителями и соглашениями об именах часто может затруднить идентификацию соединителей.
Чтобы упростить задачу, следуйте этому правилу:
- Штыревой разъем — имеет выступающий металлический центральный штифт
- Разъем-розетка — содержит отверстие, в которое вставляется металлический штифт разъема-вилка, называемый розеткой.
7/16 DIN
Разъемы серии
7/16 представляют собой разъемы с резьбовым соединением для передачи высокой мощности, требующие очень низкого КСВ и минимальной интермодуляции.
Название получено из размеров внутреннего и внешнего контактов: внутренний контакт с наружным диаметром 7 мм, внешний контакт с внутренним диаметром 16 мм.
Разъемы DIN 7/16 обычно можно найти на фидерных кабелях 1/2 и 7/8″, подключенных к антеннам базовых станций LTE и WCDMA.
Разъемы
7/16 также популярны в оборонных, радиовещательных и других микроволновых приложениях.
| Гнездовой разъем 7/16 | Разъем с наружной резьбой 7/16 |
БНК
Это один из наиболее распространенных антенных разъемов, в основном используемый в системах ОВЧ/УВЧ.
Буква «B» в BNC относится к интерфейсу байонетного скручивания, при этом гнездовой разъем имеет два байонетных выступа с каждой стороны, что позволяет выполнить соединение всего за четверть оборота.
Идеально подходящие для RG58/59 и сверхминиатюрных кабелей, разъемы BNC обеспечивают хорошие характеристики от постоянного тока до 4 ГГц и имеют сопротивление 50 Ом или 75 Ом.
Все разъемы BNC на нашем веб-сайте имеют сопротивление 50 Ом.
| Штыревой разъем BNC | Гнездовой разъем BNC |
F Тип
В основном используется для кабельного телевидения, HFC, телевизионных приставок, кабельных модемов, коаксиальный разъем F представляет собой разъем 75 Ом, часто используемый вместе со стандартным RG59.и коаксиальные кабели RG6 75 Ом.
Разъем имеет хорошие рабочие характеристики на частотах до 1 ГГц и не подходит для современных требований к широкополосной связи.
| F-образный соединитель с наружной резьбой | Гнездовой разъем F |
ФМЭ
Это стандартный разъем 50 Ом для всех мобильных телефонов и беспроводных широкополосных антенн.
Разъем FME выбран за его превосходную производительность в диапазоне частот 0–2 ГГц, а также за малый диаметр разъема, позволяющий легко устанавливать его в труднодоступных местах.
Редко встречающийся в каких-либо других радиочастотных приложениях, разъем FME используется почти исключительно для приложений сотовой телефонии и передачи данных.
| Разъем FME с наружной резьбой | Гнездовой разъем FME |
MC-карта
Разъем MC-Card представляет собой микроминиатюрный разъем 50 Ом с защелкивающимся соединением, подходящий для радиочастотных устройств, работающих в диапазоне от постоянного тока до 6 ГГц.
Этот разъем часто используется вместо MMCX во многих беспроводных и телекоммуникационных приложениях из-за его аналогичных характеристик и физических размеров.
| Вилка разъема MC-Card | Гнездовой разъем для платы MC-Card |
МСХ
Разъем MCX или Micro Coaxial — это миниатюрный коаксиальный разъем 50 Ом для радиочастотных приложений в диапазоне от постоянного тока до 6 ГГц.
Он имеет такие же размеры внутреннего контакта и изолятора, как и более распространенный разъем SMB, но с меньшим внешним диаметром на 30%, что делает его идеальным для монтажа в ограниченном пространстве.
Этот разъем часто используется для GPS, плат ТВ-тюнера, радиочастотного оборудования и часто монтируется на печатной плате.
| Разъем MCX с наружной резьбой | Гнездовой разъем MCX |
Мини-УВЧ
Миниатюрный разъем на основе более крупного разъема УВЧ, предназначенный для радиочастотных приложений с ограниченным пространством.
Как и его более крупный аналог, серия Mini-UHF имеет переменный импеданс и подходит для передачи от постоянного тока до 2,5 ГГц.
Вы найдете этот тип разъема во многих различных радиочастотных приложениях, особенно в связи UHF/VHF, где его переменный импеданс (около 50 Ом для разъемов хорошего качества) не так важен.
| Штыревой разъем Mini-UHF | Гнездовой разъем Mini-UHF |
ММСХ
Разъем MMCX или Micro-Minature Coaxial — это миниатюрная версия коаксиального разъема MCX с сопротивлением 50 Ом.
Он хорошо работает в диапазоне от постоянного тока до 6 ГГц и имеет функцию защелкивания, позволяющую вращать его на 360 градусов после подключения.
Чаще всего вы увидите эту плату разъема, установленную на картах PCMCIA, модемах и устройствах GPS.
| Разъем MMCX с наружной резьбой | Гнездовой разъем MMCX (переборка печатной платы) |
Н Тип
Разъемы
N являются предпочтительным разъемом 50 Ом для большинства высококачественных антенных систем благодаря их широкому диапазону рабочих характеристик — от 0 до 11 ГГц.
Этот коннектор большого размера имеет больший диаметр, чем большинство коннекторов, но его легко затянуть вручную.
Вы найдете этот разъем в большинстве радиочастотных приложений, включая радары, мобильные базовые станции, электронные приборы и, конечно же, большинство антенн микроволнового диапазона.
| N-коннектор с наружной резьбой | Гнездовой разъем N |
КМА
Разъем QMA имеет защелкивающийся механизм, предназначенный для более легкого, быстрого и безопасного соединения.
Часто используемый для замены SMA разъем можно увидеть на базовых станциях сотовой связи и в оборонных приложениях.
Этот сверхминиатюрный коаксиальный разъем 50 Ом имеет частотный диапазон до 18 ГГц.
| Разъем QMA с наружной резьбой | Гнездовой разъем QMA |
СМА
Меньший разъем 50 Ом, который чаще всего можно найти на задней панели настольных модемов и в качестве резьбовой резьбы физического соединения некоторых антенн меньшего размера.
Некоторые антенны поставляются с разъемом SMA вместо обычного разъема FME для беспроблемного подключения к настольным беспроводным широкополосным модемам, таким как серия Bigpond Wireless Gateway.
SMA разработан для широкого спектра радиочастотных приложений и подходит для связи от постоянного тока до 18 ГГц.
| Штыревой разъем SMA | Гнездовой разъем SMA |
SMB
Подобно разъему SMA по размеру и характеристикам, разъем SMB разработан с защелкивающимся интерфейсом.
Разъемы
SMB имеют импеданс 50 Ом или 75 Ом и подходят для радиочастотных приложений от постоянного тока до 4 ГГц.
Вы найдете разъемы SMB в самых разных областях, от телекоммуникаций до промышленного оборудования.
Пол разъемов SMB часто может сбивать с толку, так как штекер имеет корпус гнезда/гнезда, а гнездо — штырь/штекер.
| Штыревой разъем SMB | Гнездовой разъем SMB |
ССМБ
Этот разъем представляет собой сверхминиатюрную версию разъема SMB.
Это коаксиальный разъем с импедансом 50 Ом с хорошими характеристиками от постоянного тока до 12 ГГц.
Как и его старший брат, SSMB также имеет защелкивающийся интерфейс.
Пол разъемов SSMB также может сбивать с толку, например, у разъема SMB вилка имеет розетку, а розетка — центральный контакт.
| Вилка разъема SSMB | Гнездовой разъем SSMB |
ЧПУ
Он идентичен конструкции BNC, но имеет резьбовой разъем.
Работает лучше, чем разъем BNC на микроволновых частотах.
TNC — это миниатюрные устройства с резьбой, защищенные от атмосферных воздействий, с постоянным импедансом 50 Ом и работающие в диапазоне от постоянного тока до 11 ГГц.
Широко используется в оборудовании Wi-Fi, радарах и военных/аэрокосмических системах.
| Разъем TNC с наружной резьбой | Соединитель переборки TNC с внутренней резьбой |
УВЧ
Серия UHF представляет собой разъемы с переменным сопротивлением для низкочастотных операций от 600 кГц до 300 МГц.
Этот очень большой разъем используется почти исключительно для радио и УВЧ-приложений.
Недорогая конструкция разъемов УВЧ часто приводит к тому, что импеданс колеблется в пределах 30–40 Ом, вызывая значительные отражения на частотах выше 300 МГц. Несмотря на это, разъем остается популярным среди пользователей CB/UHF (477 МГц).
Добавить комментарий
