Соединение резисторов. Типы соединений и формулы расчёта общего сопротивления резисторов.

О том, как соединять конденсаторы и рассчитывать их общую ёмкость уже рассказывалось на страницах сайта. А как соединять резисторы и посчитать их общее сопротивление? Именно об этом и будет рассказано в этой статье.

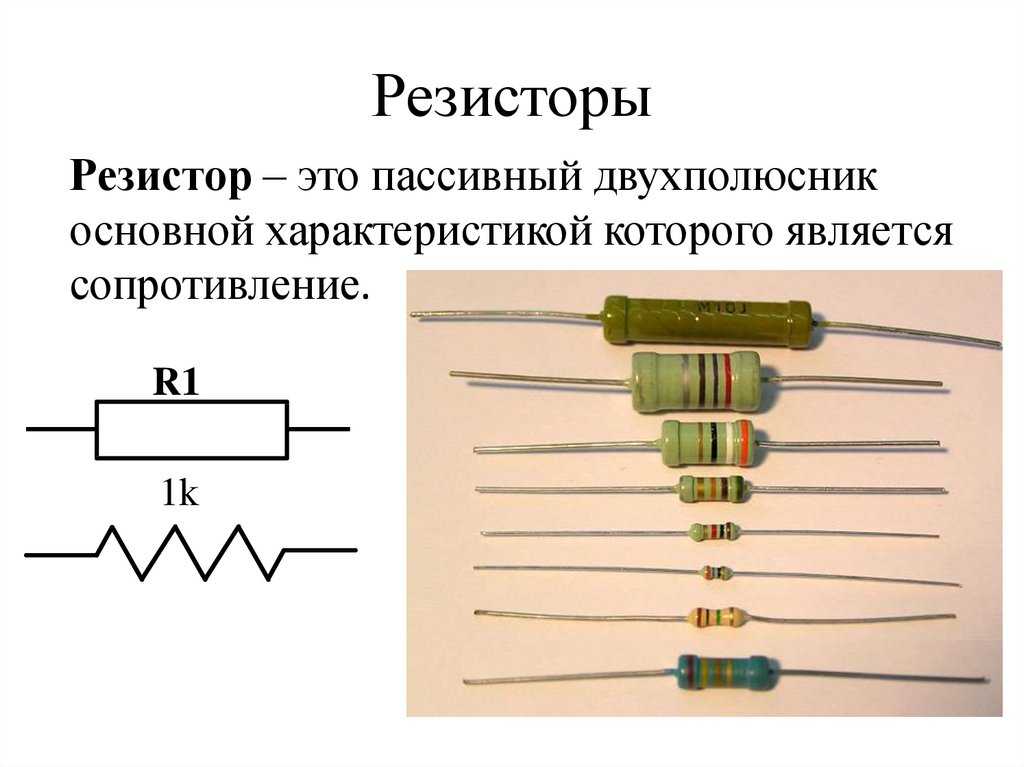

Резисторы есть в любой электронной схеме, причём их номинальное сопротивление может отличаться не в 2 – 3 раза, а в десятки и сотни раз. Так в схеме можно найти резистор на 1 Ом, и тут же неподалёку на 1000 Ом (1 кОм)!

Поэтому при сборке схемы либо ремонте электронного прибора может потребоваться резистор с определённым номинальным сопротивлением, а под рукой такого нет. В результате быстро найти подходящий резистор с нужным номиналом не всегда удаётся. Это обстоятельство тормозит процесс сборки схемы или ремонта. Выходом из такой ситуации может быть применение составного резистора.

Для того чтобы собрать составной резистор нужно соединить несколько резисторов параллельно или последовательно и тем самым получить нужное нам номинальное сопротивление. На практике это пригождается постоянно. Знания о правильном соединении резисторов и расчёте их общего сопротивления выручают и ремонтников, восстанавливающих неисправную электронику, и радиолюбителей, занятых сборкой своего электронного устройства.

Последовательное соединение резисторов.

В жизни последовательное соединение резисторов имеет вид:

Последовательно соединённые резисторы серии МЛТ

Принципиальная схема последовательного соединения выглядит так:

На схеме видно, что мы заменяем один резистор на несколько, общее сопротивление которых равно тому, который нам необходим.

Подсчитать общее сопротивление при последовательном соединении очень просто. Нужно сложить все номинальные сопротивления резисторов входящих в эту цепь. Взгляните на формулу.

Общее номинальное сопротивление составного резистора обозначено как R_общ.

Номинальные сопротивления резисторов включённых в цепь обозначаются как R₁, R₂, R₃,…R_N.

Применяя последовательное соединение, стоит помнить одно простое правило:

Из всех резисторов, соединённых последовательно главную роль играет тот, у которого самое большое сопротивление. Именно он в значительной степени влияет на общее сопротивление.

Что это значит?

Так, например, если мы соединяем три резистора, номинал которых равен 1, 10 и 100 Ом, то в результате мы получим составной на 111 Ом. Если убрать резистор на 100 Ом, то общее сопротивление цепочки резко уменьшиться до 11 Ом! А если убрать, к примеру, резистор на 10 Ом, то сопротивление будет уже 101 Ом. Как видим, резисторы с малыми сопротивлениями в последовательной цепи практически не влияют на общее сопротивление.

Параллельное соединение резисторов.

Можно соединять резисторы и параллельно:

Два резистора МЛТ-2, соединённых параллельно

Принципиальная схема параллельного соединения выглядит следующим образом:

Для того чтобы подсчитать общее сопротивление нескольких параллельно соединённых резисторов понадобиться знание формулы. Выглядит она вот так:

Эту формулу можно существенно упростить, если применять только два резистора. В таком случае формула примет вид:

Есть несколько простых правил, позволяющих без предварительного расчёта узнать, каково должно быть сопротивление двух резисторов, чтобы при их параллельном соединении получить то, которое требуется.

Если параллельно соединены два резистора с одинаковым сопротивлением, то общее сопротивление этих резисторов будет ровно в два раза меньше, чем сопротивление каждого из резисторов, входящих в эту цепочку.

Это правило исходит из простой формулы для расчёта общего сопротивления параллельной цепи, состоящей из резисторов одного номинала. Она очень проста. Нужно разделить номинальное сопротивление одного из резисторов на общее их количество:

Здесь R₁ – номинальное сопротивление резистора. N – количество резисторов с одинаковым номинальным сопротивлением.

Ознакомившись с приведёнными формулами, вы скажите, что все они справедливы для расчёта ёмкости параллельно и последовательно соединённых конденсаторов. Да, только в отношении конденсаторов всё действует с точностью до «наоборот”. Узнать подробнее о соединении конденсаторов можно здесь.

Проверим справедливость показанных здесь формул на простом эксперименте.

Возьмём два резистора МЛТ-2 на 3 и 47 Ом и соединим их последовательно. Затем измерим общее сопротивление получившейся цепи цифровым мультиметром. Как видим оно равно сумме сопротивлений резисторов, входящих в эту цепочку.

Замер общего сопротивления при последовательном соединении

Теперь соединим наши резисторы параллельно и замерим их общее сопротивление.

Измерение сопротивления при параллельном соединении

Как видим, результирующее сопротивление (2,9 Ом) меньше самого меньшего (3 Ом), входящего в цепочку. Отсюда вытекает ещё одно известное правило, которое можно применять на практике:

При параллельном соединении резисторов общее сопротивление цепи будет меньше наименьшего сопротивления, входящего в эту цепь.

Что ещё нужно учитывать при соединении резисторов?

Во-первых, обязательно учитывается их номинальная мощность. Например, нам нужно подобрать замену резистору на 100 Ом и мощностью 1 Вт. Возьмём два резистора по 50 Ом каждый и соединим их последовательно. На какую мощность рассеяния должны быть рассчитаны эти два резистора?

Поскольку через последовательно соединённые резисторы течёт один и тот же постоянный ток (допустим 0,1 А), а сопротивление каждого из них равно 50 Ом, тогда мощность рассеивания каждого из них должна быть не менее 0,5 Вт. В результате на каждом из них выделится по 0,5 Вт мощности. В сумме это и будет тот самый 1 Вт.

Данный пример достаточно грубоват. Поэтому, если есть сомнения, стоит брать резисторы с запасом по мощности.

Подробнее о мощности рассеивания резистора читайте тут.

Во-вторых, при соединении стоит использовать однотипные резисторы, например, серии МЛТ. Конечно, нет ничего плохого в том, чтобы брать разные. Это лишь рекомендация.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

• Конструкция, особенности и области применения герметичных кислотно-свинцовых аккумуляторов

• Как собрать многофункциональную розетку для мастерской радиолюбителя?

• Простые правила электробезопасности, которые должен знать каждый начинающий радиолюбитель.



Делаем резистор в домашних условиях

Найти нужный резистор в продаже в условиях города не составляет никакого труда. Подобные устройства представлены в большом  многообразии и могут иметь практически любые показатели сопротивления. Они дешевы и доступны. Однако, к примеру, в сельской местности под рукой может не оказаться нужного резистора. Выходом из положения вполне может стать самостоятельное изготовление прибора из максимально простых подручных материалов. Процесс не займет много времени и не потребует от пользователя каких-либо специфических навыков. Достаточно просто иметь базовое представление о работе тока и его измерении.

Необходимые материалы и инструменты

Чтобы своими руками сделать полноценный резистор, нет нужды обзаводиться какими-либо сложными или профессиональными инструментами. Вполне можно обойтись подручными средствами, доступ к которым есть практически у каждого.

Набор материалов и инструментов для работы:

• зубочистка иди шпажка из древесины;
• небольшой листок бумаги;
• клей-карандаш;
• простой карандаш или графитовый стержень;
• изоляционная лента или иной вариант для изоляции и термоусадки;
• ножницы;
• кусок медной проволоки без изоляции.

Нелишними будут и кусачки, чтобы процесс укорачивания шпажек и медных проводов не доставил проблем.

Процесс работы

В основу конструкции самодельного резистора ляжет графит. Практически каждый человек знает, что этот материал из простого карандаша обладает электропроводимостью. Именно данная особенность поможет быстро получить необходимый эффект сопротивления.

Все работы проводятся по следующему алгоритму:

1. Подготовить небольшой лист белой бумаги и начертить прямоугольник 5х30 мм (можно выбрать свой размер в зависимости от параметров и назначения будущего резистора). При помощи графитового стержня или простого карандаша плотно закрасить его, стараясь не оставлять пропусков.
2. Взять мультиметр и с его помощью проверить токопроводимость полученного графитового слоя. Для этого первый контакт прикладывается к одному краю, а второй – к другому. По мере приближения отображаемое на дисплее мультиметра сопротивление будет меняться.
3. Ножницами вырезать закрашенный прямоугольник.
4. Взять деревянную зубочистку или шпажку и обработать ее клеем-карандашом.
5. Приложить к зубочистке вырезанный прямоугольник и плотно обмотать вокруг шпажки, зафиксировав при помощи клея.
6. Из куска медной проволоки создать электрод и поместить его на шпажке с графитовым покрытием.
7. Для эффективной передачи тока надо сделать несколько витков. На некотором расстоянии создать еще один электрод из такого же отрезка медной проволоки. Кусачками отрезать лишние части шпажки с обеих сторон от покрытого графитом участка.
8. Подсоединить систему к мультиметру и посредством регулировки расстояния между электродами добиться нужных показателей сопротивления.
9. Зафиксировать конструкцию изолентой или термоусадкой.

Самодельный резистор готов к использованию. Такая конструкция вполне способна некоторое время проработать в системе с небольшой мощностью, создавая конкретное сопротивление на нужном участке.

Рекомендации

Использование термоусадки в ряде случаев представляется более целесообразным, поскольку позволяет гораздо надежнее зафиксировать контакты на графитовом слое. При этом после нанесения нужного материала его необходимо обработать феном, обеспечив тем самым плотное прилегание элементов.

Полученные графитовые резисторы могут иметь самое разное сопротивление. Оно без проблем настраивается при помощи обычного мультиметра. При этом могут наблюдаться отклонения на 10% в ту или иную сторону. Впрочем, даже на заводских резисторах это считается нормой.

Таким образом, у пользователей не должно возникать проблем с самостоятельным изготовлением резисторов.  Созданные подобным образом элементы не слишком подходят для длительной эксплуатации в сложных системах, однако, в качестве временной замены вполне сгодятся.

Где и как купить резисторы » Electronics Notes

Покупка резисторов не всегда может быть такой простой, как может показаться на первый взгляд — вот несколько идей о том, как получить нужный продукт по правильной цене в нужном месте.

---

Учебное пособие по резисторам Включает:
Обзор резисторов
Углеродный состав
Карбоновая пленка
Пленка оксида металла
Металлическая пленка
Проволочный
SMD-резистор
МЭЛФ резистор
Переменные резисторы
Светозависимый резистор
Термистор
варистор
Цветовая маркировка резисторов
Маркировка и коды резисторов SMD
Характеристики резистора
Где и как купить резисторы
Стандартные номиналы резисторов и серия E

---

Резисторы необходимы практически в каждой электронной схеме, будь то сборки для массового производства или единичные разработки для производителей/любителей.

Резисторы могут определять многие свойства схемы, а также они используются в больших количествах — производство электроники использует огромные количества, как в виде электронных компонентов с выводами, так и в устройствах для поверхностного монтажа.

Какой бы ни была причина их необходимости, важно купить правильные резисторы и к тому же по хорошей цене. Кроме того, в некоторых приложениях важным может быть источник поставки или дистрибьютор электронных компонентов.

Соответственно, знание того, где купить резисторы, а также как их лучше купить, может представлять собой проблему.

Как и при любом решении, при покупке резисторов нужно сбалансировать несколько вопросов: стоимость, какой дистрибьютор электронных компонентов, качество, оригинальный производитель и многое другое.

Металлопленочные резисторы с выводами

Правильный выбор резистора для покупки

Одним из важнейших элементов покупки резисторов является правильный выбор резистора. Существует несколько типов резисторов, каждый из которых имеет свои преимущества и недостатки:

• Состав углерода:  В настоящее время эти резисторы используются редко. Они находят два основных применения: во-первых, для восстановления и ремонта старинных радиоприемников, где они изначально использовались; во-вторых, резисторы из углеродного состава идеально подходят для цепей, где им необходимо поглощать высокие переходные процессы.

  Поскольку резисторы из углеродного состава имеют относительно большой объем, они могут поглощать высокие переходные процессы в течение коротких периодов времени и используются в приложениях, где эти переходные процессы необходимо компенсировать. В результате эти электронные компоненты по-прежнему можно купить. Однако при обычном использовании эти резисторы громоздки, имеют тенденцию меняться по номиналу и создают значительный уровень шума.

• Углеродная пленка:   Резисторы с углеродной пленкой были следующей разработкой резисторов. Они были намного меньше и стабильнее. Хотя уровень шума был не таким высоким, как у резисторов из углеродного состава, он все же был выше, чем у более современных резисторов, таких как металлопленочный резистор. По-прежнему можно купить углеродные пленочные резисторы у большинства продавцов и дистрибьюторов.
• Пленка оксида металла :  Пленочные резисторы из оксида металла Резисторы с осевыми выводами изготавливаются из тонкой пленки оксида металла, нанесенной на керамический стержень. Резистор считался преемником углеродно-пленочного резистора, поскольку его характеристики были выше, но поскольку был представлен металлопленочный резистор с более высоким уровнем производительности, чем у металлооксидного пленочного резистора, его использование сократилось.

• Металлопленочные резисторы: Металлопленочные резисторы представляют собой стандартный формат с выводами, который используется в наши дни. Доступны различные номиналы и мощности. Они имеют низкий уровень шума и могут быть получены до 1% или 2% в стандартной комплектации. Доступны сорта с более близким допуском.

  Они широко доступны в виде выводных компонентов, и та же технология используется и в устройствах для поверхностного монтажа.

• Резисторы для поверхностного монтажа:   Резисторы для поверхностного монтажа используются в больших количествах для массового производства. Как упоминалось выше, обычно используется технология металлопленочных резисторов, поскольку она позволяет производить в больших объемах резисторы для поверхностного монтажа.
  Схема типового SMD резистора

• Резисторы с проволочной обмоткой: Резисторы с проволочной обмоткой обычно используются там, где требуются более высокие пределы мощности. Доступны типы, которые можно прикрепить болтами к шасси или радиатору для отвода тепла. Иногда их также можно использовать для приложений с очень жесткими допусками в измерительных приборах, поскольку они могут быть очень точно подогнаны для обеспечения требуемого сопротивления, а также они очень стабильны.

  Резистор с проволочной обмоткой в ​​алюминиевом корпусе, подходящий для крепления болтами к радиатору

Характеристики и параметры резистора

При покупке резисторов необходимо точно указать требуемый резистор. Это может показаться очевидным, но может быть несколько советов и советов, которые помогут выбрать наиболее подходящий резистор — некоторые характеристики, на которые следует обратить внимание.

• Значение сопротивления:   Сопротивление является очевидной спецификацией для любого резистора, независимо от того, свинцовый или для поверхностного монтажа.

  Хотя значение будет определяться конструкцией электронной схемы, следует помнить, что соблюдение стандартных значений серии E помогает снизить стоимость. Кроме того, сокращение количества различных значений в любой конструкции снизит производственные затраты, поскольку будет меньше различных типов компонентов для обработки на любом этапе производства. В идеале следует использовать резисторы серии E3, где это возможно, затем использовать резисторы серии E6, если это необходимо, а затем E12 и т. д., но везде, где это возможно, использовать резисторы из серии E с наименьшим возможным значением.

• Допуск:   В настоящее время большинство резисторов производятся с высоким допуском. Большинство компонентов, используемых в электронных схемах, имеют допуск 1 или 2%. Однако остерегайтесь более старых типов, которые могут иметь гораздо более широкий допуск.

• Управление питанием:  При указании управления питанием следует соблюдать осторожность. Когда ток проходит через резистор, очевидно, что тепло рассеивается, и температура повышается. В некоторых приложениях они могут сильно нагреваться. По мере повышения температуры они могут стать менее надежными в долгосрочной перспективе или даже перегореть в краткосрочной перспективе.

  При выборе резистора для данного приложения рассчитайте рассеиваемую мощность и запустите его в пределах его номинальных значений. Многие компании, разрабатывающие электронное оборудование, рекомендуют эксплуатировать его на мощности не более 50–60 % от максимальной мощности. Это дает хороший запас и обеспечивает долгосрочную надежность.

• Паразитная индуктивность:  Для некоторых ВЧ-приложений необходимо учитывать ВЧ-характеристики резисторов. Резисторы для поверхностного монтажа хорошо подходят для микроволнового диапазона, поскольку тот факт, что они не имеют выводов и имеют небольшой размер, означает, что они имеют очень низкий уровень индуктивности.

  Резисторы с выводами из металлической пленки

  подходят для частот до ОВЧ и УВЧ, но резисторы с проволочной обмоткой обычно следует избегать на частотах выше 100 кГц или около того. Есть несколько специально намотанных форм проволочных резисторов, которые имеют более низкие уровни индуктивности, но обычно этого типа следует избегать для ВЧ.

• Защита от скачков напряжения:   В некоторых приложениях может потребоваться, чтобы резисторы выдерживали кратковременные скачки переходного напряжения. Для этого все еще используются старые резисторы из углеродного состава, поскольку они имеют большую тепловую массу и могут выдерживать пики, даже если другие элементы их характеристик не соответствуют ожиданиям в наши дни.
• Максимальное рабочее напряжение:   Одним из элементов спецификации резистора, который может быть важным при покупке резисторов для некоторых приложений, является максимальное рабочее напряжение. Сегодня многие резисторы работают только при низком напряжении, и поэтому это не проблема, но для других это может быть. Для приложений с более высоким напряжением проверьте в таблицах данных, находится ли ожидаемое напряжение в пределах, допустимых для резистора. Разумно иметь хороший запас для этого.

Вот несколько простых рекомендаций, которые помогут при выборе резисторов для схемы электронной схемы и при их покупке.

Дистрибьютор электронных компонентов / выбор поставщика

Выбор правильного дистрибьютора электронных компонентов очень важен при покупке резисторов для некоторых приложений. Для многих производителей, любителей и студентов стоимость и короткие сроки поставки являются двумя ключевыми проблемами, и почти любой поставщик будет приемлем. Для других коммерческих организаций могут возникнуть другие вопросы, и выбор дистрибьютора электронных компонентов является более важным.

• Сроки:   При выборе поставщиков резисторов часто необходимо учитывать сроки. Некоторые дистрибьюторы электронных компонентов могут выполнить доставку очень быстро или в требуемую дату. и это преимущество во многих случаях. Наличие нужного продукта, когда это необходимо, может означать, что количество запасов, хранящихся на площадке по производству электроники, может быть уменьшено.

  Кроме того, надежное планирование доставки электронных компонентов, когда они необходимы, может уменьшить трудности с обработкой нехватки в производственном процессе.

• Стоимость:   При покупке резисторов основным фактором является стоимость. Особенно для частных лиц это может быть одним из самых важных соображений. Обычно качество хорошее, но это нужно учитывать, особенно когда цены низкие. Обычно, хотя качество очень хорошее.
• Широкая доступность:   В некоторых случаях требуется широкий складской запас, и это может быть причиной для выбора конкретного дистрибьютора или продавца электронных компонентов.
• Отслеживаемый запас:   Для многих профессиональных применений необходимо иметь электронные компоненты, и в данном случае резисторы, которые получены из гарантированного источника и не являются подделками. Если контрафактные товары попадут в цепочку поставок, это может повлиять на производительность, надежность и ряд других факторов. В дополнение к этому могут быть штрафы за подделку запасов, особенно при производстве оборудования для государственных организаций. Использование авторитетного, авторизованного дистрибьютора электронных компонентов может гарантировать надежность складских запасов.
• Отгрузка на склад:   Для крупномасштабного производства электроники можно создать объект, известный как отгрузка на склад. Вступая в отношения с дистрибьютором электронных компонентов, они могут быть в курсе требований, и когда запасы на производственном предприятии заканчиваются, новые компоненты могут быть отправлены непосредственно на производственную линию с минимальными формальностями.

Покупка таких компонентов, как резисторы, может потребовать принятия ряда решений. Для небольших количеств, таких как те, которые используются для строительства дома, резисторы можно купить во многих местах, но для крупномасштабного производства электроники выбор может быть немного более сложным, но, выбрав правильного поставщика, можно значительно сэкономить с точки зрения простота поставки, а также стоимость компонентов и производительность.
