Резина электропроводная: Электропроводящие материалы — Электропроводящая резина

Определение. Токопроводящая резина — это общий термин, относящийся к любому прорезиненному материалу с проводящими свойствами, которые снижают или устраняют «шум» EMI/RFI (электромагнитные и радиочастотные помехи), который часто ассоциируется с электроникой.

Хотя существует несколько материалов, которые можно считать токопроводящей резиной, в этой статье основное внимание будет уделено трем распространенным типам материалов. Multicon (ориентированная проволока из губки или твердого силикона) Проводящий силикон (металлизированный силикон с наполнителем) и Radthin (проволочный экран, встроенный в силикон) . Каждый материал уникален как по конструкции, так и по своим характеристикам. Пожалуйста, смотрите описание продукта ниже для более подробной информации.

Материал Multicon:

Материал Multicon является одним из наиболее распространенных сегодня видов проводящей резины. Это сочетание силикона и токопроводящих проводников обеспечивает превосходную защиту от воздействия окружающей среды, а также экранирование от электромагнитных и радиопомех на частотах до 6 ГГц.

Multicon предлагается в твердом или губчатом силиконовом исполнении с проводами из монеля или алюминия для обеспечения проводимости. Токопроводящие провода рассредоточены по всей ширине материала, чтобы обеспечить надежную защиту от электромагнитных и радиопомех. Он сконструирован таким образом, что при приложении давления к прокладке сотни острых концов проволоки обнажаются, создавая электрический контакт с монтажными поверхностями.

Multicon может быть представлен в широком диапазоне толщины и ширины для удовлетворения потребностей конкретного применения, или материал может быть вырублен для соответствия различным конфигурациям.

• Щелкните здесь для получения дополнительной информации о multicon

Токопроводящий эластомер:

Другой широко популярной формой токопроводящей резины является токопроводящий эластомер. Как и Multicon, проводящий эластомер можно высечь для образования плоской прокладки, но одно из больших отличий от других материалов заключается в том, что проводящий эластомер также может иметь различные экструдированные профили. Общие конфигурации профиля проводящих эластомеров: «D», круглый, «P», квадратный и прямоугольный; эти профили могут быть экструдированы как сплошные или полые, в зависимости от требуемой степени сжатия и высоты защищаемого открытого проема. См. рисунок №1

MIL-DTL-83528 и коммерческие проводящие металлизированные силиконовые эластомеры с наполнителем:

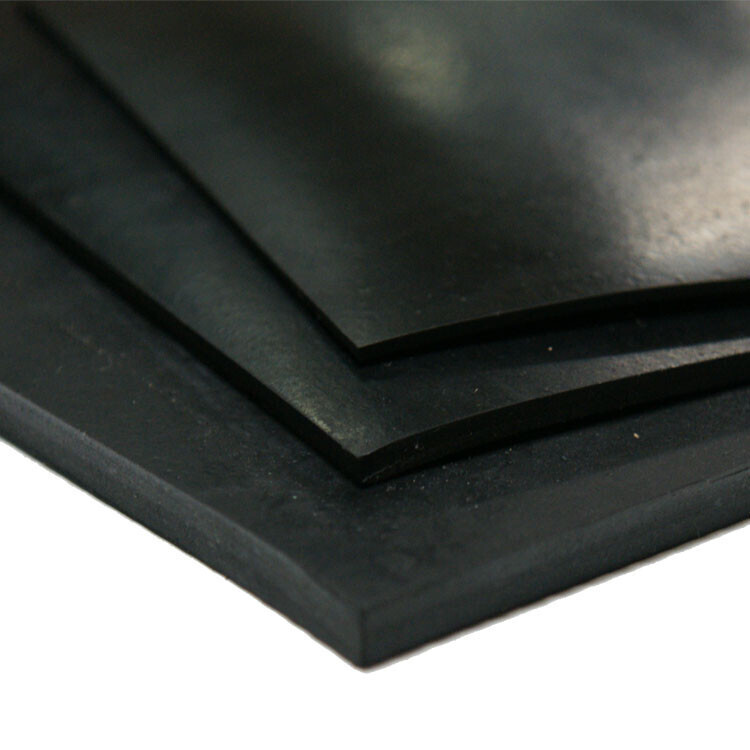

• Листы
• Прямоугольные профили
• Стандартные D-образные формы
• Стандартные патроны
• Пользовательские конфигурации

В токопроводящем эластомере каучуковая основа обычно состоит из таких соединений, как силикон, фторсиликон или EPDM (мономер этилен-пропилен-диена). Использование конкретного каучука основано на свойствах, уникальных для каждого и определяемых предполагаемой средой и применением. Например, силикон используется для всепогодной герметизации и высоких температур до 400 град. F. Фторсиликон используется в тех случаях, когда присутствует воздействие реактивного топлива, бензина и спиртов. EPDM используется в условиях воздействия охлаждающих жидкостей, пара, эфира фосфорной кислоты или там, где используется супертропический отбеливатель (STB).

После выбора конкретной резины, подходящей для предполагаемой среды, необходимо определить проводящий наполнитель. Некоторыми из наиболее распространенных проводящих металлических наполнителей являются серебристый алюминий, серебристое стекло, серебристая медь и никель-графит.

Правильный выбор наполнителя зависит от уровня экранирования, необходимого для конкретного применения: чем более проводящий наполнитель, тем выше достигается уровень экранирования. После определения параметров можно использовать приведенную ниже таблицу, чтобы определить, какой проводящий эластомер подходит для конкретного применения. Если вы не уверены, свяжитесь с нами по адресу [email protected]

Таблица проводящих эластомеров
Номер обозначения материала		52	61	62	63	64	65	66	67
Эластомер	——	Силикон	Силикон	Силикон	Силикон	Фторсиликон	Силикон	Силикон	Силикон
Спецификации		Ссылка на лист данных			Ссылка на лист данных	Ссылка на лист данных	Ссылка на лист данных
MIL-DTL-83528 Тип	——	——	М	А	Б	Д	л	Э	——
Описание материала	——	Ni/Gr	Серебро/стекло	Ag/Cu	Серебро/Алюминий	Серебро/Алюминий	Серебро/Ni	Аг	Углерод
Объемное удельное сопротивление	Ом-см	0,1	0,006	0,004	0,008	0,012	0,005	0,002	7
Твердость	Шор А	30-70	65	65	65	70	75	65	70
Рабочая темп.	град. С. Мин.	-55	-55	-55	-55	-55	-55	-55	-55
	град. С. Макс.	150	160	125	160	160	125	160	200

Таблица проводящих эластомеров (продолжение)
Номер обозначения материала		68	69	71	74	75	76	78	79
Эластомер	——	Силикон	Фторсиликон	Силикон	Фторсиликон	Фторсиликон	Силикон	Силикон	Силикон
Спецификации				Ссылка на лист данных
MIL-DTL-83528 Тип	——	К	Ф	——	С	——	я	Х	Г
Описание материала	——	Ag/Cu	Аг	Никель/Алюминий	Ag/Cu	Ni/Gr	Аг	Аг	Ag/Cu
Объемное удельное сопротивление	Ом-см	0,005	0,002	0,08	0,01	0,1	0,1	0,005	0,007
Твердость	Шор А	80	75	65	75	65	45	80	80
Рабочая темп.	град. С. Мин.	-45	-55	-60	-45	-55	-55	-55	-55
	град. С. Макс.	125	160	200	125	150	160	160	125

• Нажмите здесь для получения дополнительной информации о проводящем эластомере

Radthin:
Хотя прокладочный материал Radthin не так популярен, как Multicon или проводящий эластомер, он может быть ценным активом, когда требуется сверхтонкая прокладка, способная выдерживать широкий диапазон температур. Часто рассматриваемая как обычная прокладка для разъемов, она также может быть вырублена в нестандартные формы для других уникальных применений.

Radthin состоит из проволочной ткани из алюминиевого сплава 24 меш, пропитанной неопреновой или силиконовой резиновой смесью твердостью 50. Общая толщина силиконовой или неопреновой прокладки Rathin составляет 0,016 или 0,020 дюйма. Диапазон температур неопреновой прокладки Rathin составляет -35 град. F до 225 град. F силиконовый Radthin составляет -65 град. F до +500 град. F. Это делает его идеальным в определенных условиях. См. рисунок №3

Рисунок №3. Материал Radthin – проволочная ткань из алюминиевого сплава 24 меш, пропитанная неопреновой или силиконовой резиной твердостью 50

• Нажмите здесь, чтобы узнать больше о прокладках, изготовленных из Radthin

Рекомендации по выбору материала:

При работе с токопроводящей резиной важно помнить, что гальваническая совместимость также влияет на тип используемой проволоки или наполнителя. Гальваническая совместимость — это коррозионный потенциал между проводящим материалом и металлическим интерфейсом или сопрягаемой поверхностью.

В некоторых случаях одна сторона материала может подвергаться воздействию другого металла, чем другая; в этом случае необходимо выбрать проводящий тип провода или наполнитель так, чтобы разница потенциалов напряжения между разнородными металлами была как можно меньше. См. рисунок № 4 ниже.

Рисунок №4. Таблица гальванической совместимости, полученная из MIL-STD-1250

	Анодный Наиболее подвержен коррозии ⟶
Катодная Наименее подвержена коррозии ↓	Магний	Цинк	Алюминий	Кадмий	Олово	Железо, сталь	Хром	Латунь	Медь, бронза	Никель, монель	Нержавеющая сталь
Цинк	0,50
Алюминий	0,85	0,35
Кадмий	0,80	0,30	0,05
Олово	1. 10	0,60	0,25	0,30
Железо, сталь	0,90	0,40	0,05	0,10	0,20
Хром	1,15	0,65	0,30	0,35	0,05	0,25
Латунь	1,30	0,80	0,45	0,50	0,20	0,40	0,15
Медь, бронза	1,40	0,90	0,55	0,60	0,30	0,50	0,25	0,10
Никель, монель	1,45	0,95	0,60	0,65	0,35	0,55	0,30	0,15	0,05
Нержавеющая сталь	1,40	0,90	0,55	0,60	0,30	0,50	0,25	0,10	0,02	0,05
Серебро	1,60	1. 10	0,75	0,80	0,50	0,70	0,45	0,30	0,20	0,15	0,20

1. КРАСНЫЙ – Металлы, подвергающиеся воздействию суровых морских условий, таких как соленые брызги или соленая вода. Разность потенциалов должна быть равна или меньше 0,15 В.
2. ЗЕЛЕНЫЙ — Металлы, находящиеся в нормальных условиях без контроля температуры или влажности, например, при хранении на складе. Разность потенциалов должна быть менее 0,45 В.
3. СИНИЙ – Металлы, находящиеся в контролируемой среде с контролем температуры/влажности. Разность потенциалов должна быть равна или меньше 0,95 В.

Где используется токопроводящая резина?

Проводящие резиновые прокладки, используемые в отраслях, включая телекоммуникации, военные, компьютерные и медицинские устройства, но не ограничиваясь ими, используются в приложениях, где требуется защита от воздействия окружающей среды и эффективность экранирования от хорошей до превосходной. В качестве примера, но не ограничиваясь этим, электронные корпуса со съемными крышками (рис. № 5), двери / панели доступа в военных убежищах (рис. № 6), электронные дисплеи для вычислительных и портативных устройств, где должны быть проводящие окна EMI / RFI. экологически герметичный и заземленный (рис. № 7).

Рисунок №5 Электронный корпус со съемной крышкой (щелкните изображение, чтобы увеличить его)

Рисунок №6 Военное убежище с использованием токопроводящей резиновой прокладки EMI/RFI по периметру двери.

Рисунок № 7 C токопроводящие окна EMI/RFI должны быть защищены от воздействия окружающей среды и заземлены к электронному корпусу. (щелкните изображение, чтобы увеличить его)

Токопроводящая резина в любой форме является важной частью военной и коммерческой электронной продукции. Это позволяет этим устройствам соответствовать требованиям по излучаемому излучению и экологическим требованиям для использования во многих требовательных приложениях по всему миру.

Для получения дополнительной информации обо всех токопроводящих резиновых материалах и многих других экранирующих материалах посетите сайт www.majr.com
