Режимы нейтралей электрических сетей

7.1 Классификация электрических сетей по способу заземления нейтрали.

7.2. Свойства сетей с глухозаземленной нейтралью. Свойства сетей с эффективно-заземленной нейтралью

7.3 Токи замыкания на землю в электрических сетях с изолированной нейтралью.Достоинства электрических сетей с изолированной нейтралью.

7.4 Недостатки электрических сетей с изолированной нейтралью.

7.5 Свойства электрических сетей с нейтралью, заземленной через дугогасящий реактор.

7.6 Свойства электрических сетей с нейтралью, заземленной через активное сопротивление

Сети с нейтралью заземленной через дугогасящий реактор



Сети с заземлением нейтрали через дугогасящий реактор решают одну проблему сетей с изолированной нейтралью, а именно, исключить или снизить вероятность появления опасных по величине дуговых перенапряжений. Это возможно в том случае, если ток в месте замыкания снизить. до такой величины, чтобы исключить или снизить вероятность появления перемежающейся дуги. В идеале, лучше ток в месте замыкания снизить до нуля. Тогда вообще не будет тока в месте замыкания, а следовательно, и электрической дуги.

Режим заземления нейтрали через дугогасящий реактор используется в России с начала 60 – х годов 20-го века. В соответствии с ПУЭ и ПТЭЭП с нейтралью, заземленной через дугогасящий реактор в России работают сети 6-35 кВ, в которых токи однофазного замыкания на землю превышают значения, допустимые для сетей с изолированной нейтралью. Это в основном кабельные сети больших и средних городов и крупных промышленных предприятий. Использование компенсации возможно и при токах, меньших, чем это требуется по ПУЭ и ПТЭЭП, например, в сетях насосных и компрессорных станций.

Идея сетей с нейтралью, заземленной через дугогасящий реактор – в снижении тока в месте повреждения путем компенсации емкостного тока замыкания индуктивным током от специальной катушки индуктивности. По имени разработчика ее в первые годы называли катушкой Петерсена. Для снижения токов в месте замыкания в нейтраль одного из трансформаторов сети включается реактор, который называют дугогасящим реактором (ДГР) или дугогасящей катушкой (ДГК).

Дугогасящий реактор подключают к сети с помощью специального силового трансформатора (Т-ДГР на рисунке 7.17) с соединением обмоток звезда-треугольник. Нагрузка к трансформатору не подключается.

Рисунок 7.17 – Схема подключения ДГР

В нормальном режиме при симметричной сети напряжение нейтрали трансформатора Т-ДГР по отношению к земле равно нулю и по ДГР ток не протекает. В случае повреждения изоляции одной из фаз электрической сети и возникновения замыкания на землю, образуется замкнутый контур, содержащий ДГР, фазную обмотку трансформатора, поврежденную фазу и место повреждения (рисунок 7.18).

Рисунок 7.18 – Однофазное замыкание на землю в сети с компенсированной нейтралью



Напряжение поврежденной фазы при однофазных замыканиях на землю во всей сети снижается до нуля (рисунок 7. 15). Например, при замыкании на землю фазы А снизится до нуля напряжение UА, и исчезнет напряжение в обмотке фазы А трансформатора Т-ДГР. При этом на нейтрали трансформатора Т-ДГР появится напряжение (смещение нейтрали) равное по величине фазному напряжению фазы А и противоположно ему направленное. Напряжение нейтрали по отношению к земле становится равным UNЗ = -UА

Под действием этого напряжения через ДГР и место повреждения будет протекать ток, который носит индуктивный характер. Пренебрегая сопротивление трансформатора Т-ДГР и продольными сопротивлениями линии для тока через ДГР, вследствие их малости, можно записать:

(7.9)

В результате в месте повреждения будет протекать сумма двух токов: индуктивного IL и емкостного Ic, обусловленного суммарной емкостью всей сети. При этом ток в месте повреждения будет равен векторной сумме токов IL и Ic,

(7.10)



где IС — емкостной ток замыкания на землю, для которого в соответствии с выражением (7. 5) можно записать:

(7.11)

Рассмотрим векторную диаграмму токов (рисунок 7.19).



Рисунок 7.19 – Векторная диаграмма токов при однофазном замыкании на землю в сети с компенсированной нейтралью

Ток IL отстает по фазе от напряжения UNЗ на 900. Так как токи IL и Ic сдвинуты по фазе на 180°, то ток в месте замыкания будет равен разности их абсолютных значений

(7.12)

Конструкция ДГР предусматривает возможность регулирования величины индуктивности. Регулирование выполняется либо изменением числа витков обмотки, либо изменение величины воздушного зазора в сердечнике. Так как реактор ДГР управляемый, то можно изменять величину индуктивного тока. Установив индуктивный ток равным емкостному току (IL=Ic), можно снизить ток замыкания до нуля IЗ=0. Такая настройка реактора называется резонансной. При этом сеть называют резонансно — скомпенсированной. Именно такая резонансная настройка ДГК рекомендуется в ПУЭ и ПЭЭП.

Однако компенсируется только емкостной ток частотой 50 Гц. Поэтому в месте замыкания протекают небольшой активный ток, обусловленный активным сопротивление ДГР, и могут протекать токи высших гармоник.

В процессе работы сети возможно изменение схемы вследствие включения или отключения присоединений. Такие изменения приводят к изменению емкостного тока. Поэтому в процессе работы резонансная настройка может нарушаться. Для ее поддержания необходима автоматическая настройка ДГР. Но ее реализация достаточно сложная. Чаще используют ручную настройку по расчетному значению емкостного тока. При этом возможно нарушение резонансной настройки. Степень расстройки компенсации характеризуется коэффициентом:

Правильно используемая компенсация емкостных токов в сетях имеет следующие преиму­щества:

— уменьшается ток через место повреждения до минимальных зна­чений (в пределе до активных составляющих и высших гармоник), при этом снижается вероятность появления перемежающейся дуги, повышается вероятность самопогашения дуги и «заплывания» места повреждения, снижается напряжение шага при растекании токов в земле;

— при степени расстройки компенсации до 5 % ограничиваются перенапряжения, возникающие при дуговых замы­каниях на землю, до значений (2,5—2,6) Uф, безопасных для изоляции эксплуатируемого оборудования и линий;

— за счет большой индуктивности ДГР значительно снижается скорость восстанавливающегося напряже­ния поврежденной фазы в месте повреждения после пога­сания перемежающейся дуги; вследствие этого диэлек­трические свойства места повреждения успевают восстановиться, что снижает вероятность повторных зажиганий дуги.

Перечисленные преимущества компенсации проявляются только при резонансной настройке.

Недостатки.

В сетях с резонансно-компенсированной нейтралью решаются проблема снижения токов в месте повреждения, снижение напряжения шага (но полностью не исключается) и снижения луговых перенапряжений. Другие недостатки сетей с изолированной нейтралью остаются справедливыми и для сетей с резонансно — компенсированной нейтралью, в том числе: повышение напряжения неповрежденных фаз до линейного напряжения; и проблема селективной сигнализации и поиска места повреждения.

Таким образом, у сетей с компенсированной нейтралью можно выделить следующие недостатки.

1) Напряжения неповрежденных фаз при однофазном замыкании повышаются до линейного напряжения.

2) Из-за снижения токов в месте повреждения и в поврежденной линии усложняется проблема определения поврежденной линии (селективной сигнализации) и поиска места повреждения. Более того, компенсация емкостного тока исклю­чает возможность использования про­стого принципа выявления поврежденного фидера по величине и направлению тока нулевой последовательности промышленной частоты. Это создает дополнительные проблемы селективной сигнализации и обусловливает при­менение частот, отличных от промышленной.

3) На практике резонансной настройки не получается. Связано это как со сложностью плавного регулирования индуктивного сопротивления ДГР, так и сложностью выбора критерия автоматической настройки в резонанс. Нет удобной автоматической настройки резонанса. Нет удобных способов измерения емкостных токов. Поэтому на практике часто применяют ручное переключение ДГР, основанной на расчетной величине емкостного тока. Отсутствие резонансной настройки на практике снижает положительные эффекты компенсации.

4) Резонансная компенсация требует почти идеальной симметрии сети, иначе в нормальном режиме возможны значительные смещения нейтрали. Если сеть в нормальном режиме, то по методу двух узлов напряжение на нейтрали по отношению к земле будет:

, (7.13)

где — проводимость дугогасящего реактора; .- емкостные проводимости фаз А, В и С по отношению к земле.

Если сеть симметричная, то емкости, а, следовательно, и емкостные проводимости разных фаз равны между собой:

.

При этом

=0,

и напряжение нейтрали относительно земли будет равно нулю: .

Но на практике симметрии сети может не быть. При этом числитель выражения (7.13) не будет равен нулю: .

В то же время знаменатель выражения (7.13) при резонансной настройке будет близок к нулю:

При этом напряжение на нейтрали (смещение нейтрали) может быть достаточно большим и даже больше фазного напряжения, что . Это снижает качество электрической энергии и делает неприемлемым использование ДГР в несимметричных сетях. Практически приемлемой степенью симметрии обладают только КЛ. В воздушной сети из-за естественной несимметрии проводимостей фаз относительно земли для резонансной настройки могут потребоваться мероприятия по симметрированию сети.

Рисунок 7.22 – Векторная диаграмма токов при однофазном замыкании на землю в сети с нейтралью, заземленной через активное сопротивление

Ток через активное сопротивление совпадает по фазе с напряжением смещения нейтрали UNЗ. Так как токи IR и Ic сдвинуты по фазе на 90°, то ток в месте замыкания будет равен:





При этом ток в месте замыкания всегда больше, чем емкостной ток сети: Таким образом, заземление нейтрали через резистор позволяет повысить ток замыкания на землю.

Применяются три варианта заземления нейтрали через активное сопротивление: низкоомное; высокоомное; комбинированное.

Низкоомное заземление применяется в тех случаях, когда требуется быстрое отключение поврежденной линии. Ток в нейтрали и в поврежденной линии должен быть достаточным для работы токовых защит. Рекомендуемые значения тока нейтрали от 10 до 100 А. Это позволяет обеспечить необходимую чувствительность простой токовой защиты от однофазных замыканий на землю и существенно сократить время замыкания на землю. При этом уменьшается длительностьгорения перемежающейся дуги, суще­ственно снижается длительность и вероятность перенапря­жений. На ВЛ вместо кабельной вставки появляется возможность установки третьего фазного трансформатора тока (в фазу В) и выполнения трех трансформаторного фильтра тока нулевой последовательности вместо кабельных трансформаторов тока с тороидальным сердечником. .

Высокоомное заземление нейтрали применяется тогда, когда по условиям надежности электроснабжения сеть должна длительно работать при однофазном замыкании на землю без отключения поврежденной линии. При этом ток в месте замыкания должен быть такой величины, чтобы исключить появление опасных дуговых перенапряжений. Наличие активной составляющей в токе замыкания снижает величину дуговых перенапряжений. Если отношение активного тока к емкостному будет порядка 1,0, то величина перенапряжений снизится с 3,2 до 2,4 (рисунок 7.23). При этом в месте замыкания не должен превышать 10 А.



Рисунок 7.22 — Зависимость кратности перенапряжения ku от отношения активного тока к емкостному



Комбинированное заземление применяется в сетях с ДГР. При этом активное сопротивление включается параллельно ДГР.

В настоящее время режим с резистивным заземлением нейтрали в сетях 6-10 кВ выполнен на нескольких газокомпрессорных станциях магистральных газопроводов и насосных станциях нефтепроводов. На газокомпрессорных станциях сопротивление резистора выбрано так, что ток при замыканиях на землю составляет около 40 А.

Для выполнения резистивного заземления нейтрали выпускаются комплектные устройства с трансформатором и резистором для установки в РУ-10 кВ.



Режимы нейтралей электрических сетей

7.1 Классификация электрических сетей по способу заземления нейтрали.

7.2. Свойства сетей с глухозаземленной нейтралью. Свойства сетей с эффективно-заземленной нейтралью

7.3 Токи замыкания на землю в электрических сетях с изолированной нейтралью.Достоинства электрических сетей с изолированной нейтралью.

7.4 Недостатки электрических сетей с изолированной нейтралью.

7.5 Свойства электрических сетей с нейтралью, заземленной через дугогасящий реактор.

7.6 Свойства электрических сетей с нейтралью, заземленной через активное сопротивление

1234567Следующая ⇒

Читайте также:



Формы дистанционного обучения

Передача мяча двумя руками снизу

Значение правильной осанки для жизнедеятельности человека

Основные ошибки при выполнении передач мяча на месте







Последнее изменение этой страницы: 2016-04-26; просмотров: 1408; Нарушение авторского права страницы; Мы поможем в написании вашей работы!


infopedia. su Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав. Обратная связь — 38.242.236.216 (0.005 с.)

2.10 Режимы нейтралей электрической сети

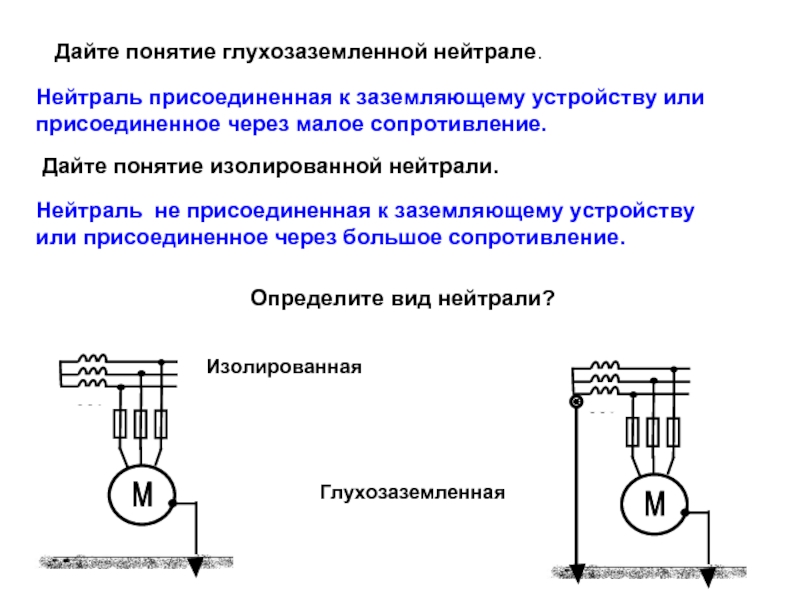

Нейтралью, называют общую точку
соединения обмоток трансформаторов
или двигателей при соединении в звезду.

N

В ПУЭ дано
определение для двух видов нейтралей:

  1. (пункт
    1.7.5). Глухозаземленная
    нейтраль

    нейтраль, непосредственно присоединенная
    к глухозаземленному устройству.

N

N

ЗЗХ

  1. (пункт
    1.7.6). Изолированная
    нейтраль

    нейтраль, не присоединенная к заземляеющему
    устройству или присоединенная к нему
    через большое сопротивление (в приборах
    сигнализации, защиты и т. д.).

Таким
образом. нейтраль может быть либо
соединена с землей через какие-либо
элементы (резистор, конденсатор и т.
д.), либо изолирована.

Заземление нейтрали
может быть либо рабочим, либо защитным.

Если
заземление нейтрали выполнено с целью
электробезопасности персонала, то она
называется защитной.
(ПУЭ пункт 1.7.29).

Если
заземление нейтрали выполнено с целью
придания определенных свойств
электрической сети, то оно называется
рабочим.
( ПУЭ пункт 1.7.30).

Защитное заземление
применяется в сетях напряжением ниже
1000 В, рабочее — в сетях напряжением выше
1000 В.

Классификация
электрических сетей по способу рабочего
заземления нейтрали приведена в ПУЭ,
п. 1.2.16.

В новом издании
ПУЭ приведена следующая классификация
сетей по способу заземления нейтралей
(пункт 1.2.16):

  1. Работа
    сетей напряжением 2-35 кВ может
    предусматриваться:

а) с изолированной
нейтралью;

б) с нейтралью,
заземленной через дугогасящий реактор;

в)
с нейтралью, заземленной через резистор
(через
активное сопротивление).

2)
Работа
электрических сетей напряжением 110 кВ
может пре­дусматриваться как с
глухозаземленной, так и с эффективно
зазем­ленной нейтралью.

3)
Электрические
сети напряжением 220 кВ и выше должны
ра­ботать только с глухозаземленной
нейтралью.

Таким образом, при
напряжении 6 кВ и выше ПУЭ выделяет пять
видов сетей по способу рабочего заземления
нейтрали:

  1. сети
    6 – 35 кВ с изолированной нейтралью;

  2. сети
    6 – 35 кВ с нейтралью, заземленной через
    дугогасящий ректор;

  3. сети
    6 – 35 кВ с нейтралью, заземленной через
    активное сопротивление;

  4. сети
    110 кВ с эффективно заземленной нейтралью;

  5. сети
    220 кВ и выше с глухозаземленной нейтралью.

Режим нейтрали в
сетях 6 – 35 кВ (с изолированной, эффективно
-заземленной или заземленной через
активное сопротивление) определяется
величиной тока замыкания на землю /ПУЭ,
п. 1.2.16 и ПТЭЭП, п.2.8.13/.

Основной
режим для сетей 2-35 кВ является режим с
изолированной нейтралью. Если токи
замыкания на землю Iз
превышают
максимально допустимое значение, то
применяют режим нейтрали, заземленной
через дугогасящий реактор. Максимально
допустимые значения токов замыкания
на землю:

U,
кВ

6

10

35

Iуст,
А

30

20

10


если воздушные сети на железобетонных
или металлических опорах, то Iуст=10
А при всех напряжениях.

Способ
заземления нейтралей трансформаторов
в электрических сетях является важнейшее
проблемой для всех сетей. Особенно
актуален выбор режима заземления
нейтрали в сетях 6-35 кВ. Так
как, во-первых, они являются распределительными
(по ним получают питание потребители,
следовательно, от них зависит надежность
работы промышленных предприятий),
во-вторых, режим заземления нейтрали
влияет на:

В мировой практике
нет единого мнения об оптимальной
области применения того или иного
способа заземления нейтралей. Так, в
странах Западной Европы и в Японии
заземление нейтралей через дугогасящий
ректор используется в сетях до 220 кВ, а
в США имеются распределительные сети
10 – 15 кВ с эффективным заземлением
нейтрали. Во Франции широко используются
сети с нейтралью, заземленной через
активное сопротивление. но рассматривается
переход к нейтрали, заземленной через
дугогасящий ректор. Основные проблемы
выбора способа заземления нейтрали
связаны с решением вопросов бесперебойного
электроснабжения, снижения дуговых
перенапряжений и создания эффективных
средств релейной защиты и устройств
определения места повреждения при
замыканиях на землю. В комплексе эти
проблемы на сегодняшний день не
преодолены. При этом каждый из перечисленных
способов заземления нейтрали имеет
свои недостатки и свою область применения.

Загрузка документации по продукту и программного обеспечения

Категория документа

3d

CAD, чертежи и кривые

Технические чертежи для наших продуктов.

80 841

стр.

Каталоги и брошюры

Обзоры продуктов и документы по выбору.

207 957

action_test

Оценка соответствия

10 768

котировка

Спецификации

198 974

box2

Руководства по установке и эксплуатации

Инструкции по установке, программированию и обслуживанию продуктов.

29 434

firmware_upgrade

Программное обеспечение и встроенное ПО

Все выпуски программного обеспечения и обновления доступны для загрузки.

4 181

action_print_preview

Решения

1 228

страница

Устойчивое развитие

354 240

action_settings1

Техническая информация

Сертификаты продукции, технические характеристики и многое другое.

315 831

earth_arrow

Обучение, мероприятия и вебинары

164

медиа_видео

Видео

530

open_book

Белая книга

Откройте для себя наш обширный портфель решений

820

3d

CAD, чертежи и кривые

Технические чертежи для наших продуктов.

80 841

стр.

Каталоги и брошюры

Обзоры продуктов и документы по выбору.

207 957

action_test

Оценка соответствия

10 768

котировка

Спецификации

198 974

box2

Руководства по установке и эксплуатации

Инструкции по установке, программированию и обслуживанию продуктов.

29 434

Посмотреть еще

САПР, чертежи и кривые

Технические чертежи для наших продуктов.

80 841

стр.

Каталоги и брошюры

Обзоры продуктов и документы по выбору.

207 957

action_test

Оценка соответствия

10 768

котировка

Спецификации

198 974

box2

Руководства по установке и эксплуатации

Инструкции по установке, программированию и обслуживанию продуктов.

29 434

firmware_upgrade

Программное обеспечение и встроенное ПО

Все выпуски программного обеспечения и обновления доступны для загрузки.

4 181

action_print_preview

Решения

1 228

страница

Устойчивое развитие

354 240

action_settings1

Техническая информация

Сертификаты продукции, технические характеристики и многое другое.

315 831

earth_arrow

Обучение, мероприятия и вебинары

164

медиа_видео

Видео

530

open_book

Белая книга

Откройте для себя наш обширный портфель решений

820

Показать меньше

Типы электрооборудования и напряжения

  • Центр поддержки
  • Замечания по применению
  • Типы электрических сетей и напряжения

На этой странице описаны различные типы коммунальных электросетей и напряжения питания. Перечисленные ниже номинальные напряжения питания системы могут варьироваться в пределах ±10 % и более. WattNode 9Модели счетчиков 0166 ® доступны в семи различных версиях, которые охватывают весь диапазон типов электрических сетей и напряжений. Новый широкодиапазонный Modbus WattNode охватывает 100–600 В переменного тока, схему «звезда» и «треугольник», однофазные и трехфазные сети с одной моделью. Счетчики и трансформаторы тока предназначены для использования в системах с частотой 50 или 60 Гц.

Классификация электротехнических услуг

Системы распределения электроэнергии переменного тока можно классифицировать по следующим свойствам:

  • Частота: 50 Гц или 60 Гц
  • Количество фаз: одна или три фазы
  • Количество проводов: 2, 3 или 4 (не считая защитного заземления)
  • Нейтральный присутствует:
    • Звезда соединенные системы имеют нейтраль
    • Системы, подключенные к треугольнику , обычно не имеют нейтрали
  • Классы напряжения: (ANSI C84. 1-2016)
    • Низкое напряжение: 1000 вольт или менее
    • Среднее напряжение: более 1000 вольт и менее 100 кВ
    • Высокое напряжение: более 100 кВ и равное или менее 230 кВ
    • Сверхвысокое напряжение : более 230 кВ, но менее 1000 кВ
    • Сверхвысокое напряжение : равное или более 1000 кВ



Напряжение «фаза-нейтраль» по схеме «звезда» Междуфазное напряжение по схеме «звезда» или «треугольник»
120 208
120 1 240
230 400
240 415
277 480
347 600
  • Междуфазные напряжения в трехфазных системах обычно в 1,732 раза больше фазных напряжений:
  • В симметричной трехфазной электрической системе фазные напряжения должны быть равными, если нагрузка сбалансирована.
  • Примечание: 120 1 Относится к трехфазной четырехпроводной схеме треугольника.



Общие электрические сети и нагрузки

  • На следующих рисунках символы катушек представляют собой вторичную обмотку трансформатора коммунального обслуживания или другого понижающего трансформатора. Правила электротехнического кодекса в большинстве юрисдикций требуют, чтобы нейтральный проводник был соединен (подключен) с заземляющим заземлением на вводе электрических служб.



Однофазный Трехпроводной

Также известен как система Эдисона, двухфазная или с отводом от середины нейтрали. Это самая распространенная услуга по месту жительства в Северной Америке. Линия 1 к нейтрали и Линия 2 к нейтрали используются для питания 120-вольтового освещения и штекерных нагрузок. Линия 1–линия 2 используется для питания однофазных нагрузок 240 В, таких как водонагреватель, электрическая плита или кондиционер.

Трехфазная, четырехпроводная, звездообразная

Наиболее распространенной системой электроснабжения коммерческих зданий в Северной Америке является 120/208-вольтовая звездочка, которая используется для питания 120-вольтовых штепсельных нагрузок, освещения и небольших систем отопления, вентиляции и кондиционирования. На более крупных объектах напряжение составляет 277/480 вольт и используется для питания однофазного освещения 277 вольт и более крупных нагрузок HVAC. В западной Канаде распространено 347/600 В.

Трехфазный, трехпроводной, треугольник

Используется в основном на промышленных предприятиях для подачи питания на трехфазные нагрузки двигателя, а также в системах распределения электроэнергии. Типичными являются номинальные рабочие напряжения 240, 400, 480, 600 и выше.

Загрузить: Типы электрических сетей и напряжение (AN-129) (PDF, 3 страницы)

Необычные электрические сети

Три фазы, четыре провода, треугольник

Также известна как система высокого или дикого треугольника. Используется на старых производственных предприятиях с в основном трехфазными двигателями и некоторыми однофазными осветительными и штепсельными нагрузками на 120 вольт. Подобно трехфазному трехпроводному треугольнику, описанному выше, но с центральным отводом на одной из обмоток трансформатора для создания нейтрали для однофазных нагрузок 120 вольт. Двигатели подключаются к фазам A, B и C, а однофазные нагрузки подключаются либо к фазе A, либо к C и к нейтрали. Фаза B, высокая или дикая ветвь, не используется, так как напряжение на нейтраль составляет 208 вольт.

Трехфазный, двухжильный, треугольник с заземлением на угол

Используется для снижения затрат на проводку за счет использования служебного кабеля только с двумя изолированными проводниками, а не с тремя изолированными проводниками, которые используются в традиционном трехфазном служебном вводе.

International Electrical Distribution Systems

Описание Л–Н Вакуумный л–л вакуум Страны Модели WattNode (звезда или треугольник–напряжение)
1-фазный, 2-проводной 120 В с нейтралью 120 США 3Y-208
1-фазный, 2-проводной 230 В с нейтралью 230 ЕС, Другие 3Y-400
1-фазный, 2-проводной 208 В (без нейтрали) 208 США 3D-240
1-фазный, 2-проводной 240 В (без нейтрали) 240 США 3D-240
1-фазный, 3-проводной, 120/240 В 120 240 США 3Y-208
3-фазный, 3-проводной, 208 В, треугольник (без нейтрали) 208 США 3D-240
3-фазный, 3-проводной, 230 В, треугольник (без нейтрали) 230 Норвегия 3D-240
3-фазный, 3-проводной, 400 В, треугольник (без нейтрали) 400 ЕС, Другие 3Д-400
3-фазный, 3-проводной, 480 В, треугольник (без нейтрали) 480 США 3D-480
3-фазный, 3-проводной, 600 В, треугольник (без нейтрали) 600 США, Канада нет 1
3 фазы, 4 провода 208Y/120 В 120 208 США 3Y-208, 3D-240
3 фазы, 4 провода 400Y/230 В 230 400 ЕС, Другие 3Y-400, 3D-400
3 фазы, 4 провода 415Y/240 В 240 415 Австралия 3Y-400, 3D-400
3 фазы, 4 провода 480Y/277 В 277 480 США 3Y-480, 3D-480
3 фазы, 4 провода 600Y/347 В 347 600 США, Канада 3Y-600
3-фазный 4-проводной, треугольник, треугольник 120/208/240, дикая фаза 120, 208 240 США 3D-240
3-фазный 4-проводной, треугольник, 240/415/480, дикая фаза 240, 415 480 США 3D-480
3-фазный треугольник с заземлением на угол 208/240 240 США 3D-240
3-фазный треугольник с заземлением на угол 415/480 480 США 3D-480
  • 1 Используя трансформаторы напряжения (PT), счетчики WattNode могут измерять услуги дельты 600 вольт, а также услуги среднего и высокого напряжения.

Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
