Ре 19 разъединитель: Разъединители РЕ 19 — Промтех-электро светодиодные светильники IEK, Navigator, автоматы IEK, EKF, ABB, КЭАЗ

Разъединители РЕ 19 — Промтех-электро светодиодные светильники IEK, Navigator, автоматы IEK, EKF, ABB, КЭАЗ


предназначены для проведения номинального тока и нечастых (до трех раз в
час) неавтоматических коммутаций электрических цепей без нагрузки
номинальным напряжением до 1000 В переменного тока частоты 50, 60 Гц и
номинальным напряжением до 1000 В постоянного тока в устройствах
распределения электрической энергии.

Скачать каталог РЕ-19

Условия эксплуатации разъединителей РЕ19-43-31110.

   Высота над уровнем моря не более 1000 м, при
использовании аппарата на высоте свыше 1000 м до 2000 м номинальный ток
должен снижаться на 10 % при температуре окружающей среды 30°С и выше.


   Температура окружающего воздуха от минус 60°С до 40°С.


   Окружающая среда не должна содержать газы, водяные пары и пыль в
концентрациях, снижающих параметры в недопустимых пределах.


   Рабочее положение аппаратов в пространстве — вертикальное, во
включенном положении рукояткой вверх, с горизонтальным расположением
вала разъемным соединением главных контактов вверх. Допускается
отклонение от рабочего положения до 5°С в любую сторону.


   Номинальный режим эксплуатации — продолжительный.


   Группа условий эксплуатации в части воздействия механических факторов внешней среды М4 по ГОСТ 17516.1-90.


   Степень защиты, обеспечиваемая оболочкой, со стороны привода — 1Р 00 по ГОСТ 14254-96.


   Аппараты соответствуют требованиям безопасности, установленным ГОСТ 12.2.007.0-75 и ГОСТ Р 50030.3-99 (МЭК 60947-3-99).


   Аппараты изготавливаются для внутригосударственных поставок,
поставок в страны СНГ и соответствуют ГОСТ Р 50030.1-2000 (МЭК
60947-1-99), ГОСТ Р 50030.3-99 (МЭК 60947-3-99), ГОСТ 2327-89 (МЭК
408,1985), ТУ3424-014-05755766-2004.

 Конструкция разъединителей РЕ19-43-31110.

    Разъединители РЕ19-43-31110 состоят из изоляционного основания, неподвижных и подвижных контактов, ручного привода.


   Токоведущие элементы изготавливаются из высококачественной меди марки М1.


    Изоляционное основание служит базой для сборки основных сборочных
единиц и для установки разъединителей на месте монтажа, выполнено в виде
изоляторов или изоляционных панелей. На изоляционное основание
устанавливаются неподвижные контакты, которые вместе с подвижными
контактами образуют полюс аппарата. Неподвижные контакты разъединителей
заднего присоединения выполнены из стандартных шин, соединены с
изоляционным основанием и выполняют, с одной стороны, функции вывода для
присоединения внешних проводников, с другой — для присоединения
подвижных контактов. Неподвижные контакты разъединителей переднего
присоединения выполнены из стандартных шин и представляют собой
Т-образные неразъемные конструкции. Подвижные контакты выполнены из двух
медных пластин, которые в неразъемном контактном соединении закреплены
на оси и пружинами обеспечивают постоянное контактное нажатие при
повороте вокруг оси. В разъемном соединении подвижные контакты при
включении разъединителя входят между контактирующими пластинами.


   Разъединители включаются и отключаются рукояткой, установленной на
конце приводного вала (слева или справа) или непосредственно на траверсе
(центральная рукоятка, центральная штанга, пополюсное оперирование
рукояткой). Разъединители могут включаться и отключаться пополюсно
изоляционной штангой.


   Подвижные контакты разъединителей с боковой и передней смещенной
рукояткой фиксируются за счет расположения осей ведущих звеньев на одной
линии. Передняя смещенная рукоятка устанавливается на лицевой панели
распределительного устройства. Переключатели не имеют исполнения с
боковой и передней смещенной рукояткой.


    Разъединители с боковой и передней смещенной рукояткой имеют по
два блока контактов вспомогательной цепи, в каждом блоке по одному
замыкающему и одному размыкающему контакту.


    Разъединители с пополюсным включением имеют по одному блоку
контактов вспомогательной цепи на каждом полюсе. Разъединители с
центральным включением имеют по одному блоку контактов вспомогательной
цепи. Разъединители на два направления имеют контакты вспомогательной
цепи в конечных положениях (включенное и отключенное положения).



Расшифровка:



Разъединитель РЕ19-XX-XXXXXX
PE- обозначение типа аппарата
19- -номер серийной разработки
ХХ- условное обозначение номинального тока:
        35-250A: 37-400A: 39-630A: 41-1000A: 43-1600A:
        44-2000A: 45- 2500A: 46-3150A: 47-4000A:
Х –количество полюсов и тип разъединителя:
        1 – однополюсное исполнение, с переключением на одно направление:
        2 – двухполюсное исполнение, с переключением на одно направление:
        3 – трехполюсное исполнение, с переключением на одно направление:
        5 – однополюсное исполнение с переключением на два направления:
        6 – двухполюсное исполнение с переключением на два направления:
        7 – трехполюсное исполнение с переключением два направления:
Х-способ присоединения проводников к контактам разъединителя.
        1 – переднее присоединение
        2 – заднее присоединение
Х-Способ подключения проводников относительно плоскости монтажа:
        1 – подключение проводников параллельно плоскости монтажа:
        2 – подключение проводников перпендикулярно плоскости монтажаЖ
Х-Тип управляющего провода.
        1 – рукоятка управления расположена по центру.
        2 – рукоятка управления расположена сбоку
        4 – рукоятка управления передняя, смещенная.
        5 – рукоятка управления сбоку на штанге.
        6 – рукоятки для пополюсного управления коммутацией.
        7 — рукоятка для пополюсного оперирования
        9 — рычаг для управления штангой
Х- обозначение дополнительных контактов
        0 — без доп. Контактов :
        1 — с дополнительными контактами:





/

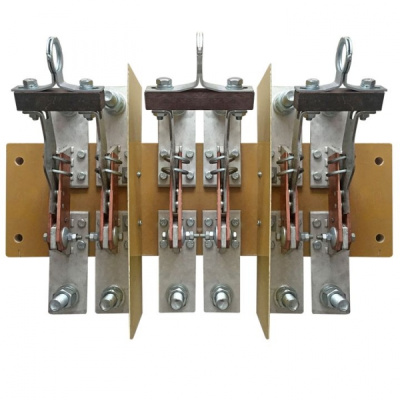

Разъединители серии РЕ19

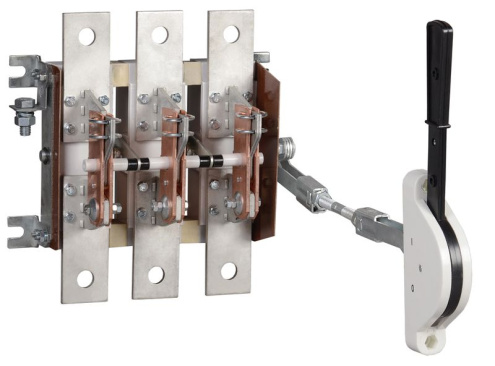

Разъединители серии РЕ19

Материалы

• Изоляционное основание выполнено в виде изоляторов или изоляционных панелей.
• Токоведущие элементы изготовлены из высококачественной меди.

Наименование параметра	Значение
Номинальное рабочее напряжение Ue, В~	1000
Номинальный рабочий ток le	630; 1000; 1600

Найдено: 16 товаров

Товаров на странице: 20

РЕ19-39-31120-00 УХЛ3 TDM 630A

SQ0724-0029

• Базовая цена 10552.33 ₽
• На главном складе
  TDM ELECTRIC 10 шт.
• Групповая упаковка 1 шт.

РЕ19-39-31140-00 УХЛ3 TDM 630A

SQ0724-0030

• Базовая цена 11449.71 ₽
• На главном складе
  TDM ELECTRIC 0 шт.
• Групповая упаковка 1 шт.

РЕ19-39-31160-00 УХЛ3 TDM 630A

SQ0724-0031

• Базовая цена 10250. 22 ₽
• На главном складе
  TDM ELECTRIC 10 шт.
• Групповая упаковка 1 шт.

РЕ19-41-31120-00 УХЛ3 TDM 1000A

SQ0724-0032

• Базовая цена 14888.14 ₽
• На главном складе
  TDM ELECTRIC 0 шт.
• Групповая упаковка 1 шт.

РЕ19-41-31140-00 УХЛ3 TDM 1000A

SQ0724-0033

• Базовая цена 15936.1 ₽
• На главном складе
  TDM ELECTRIC 7 шт.
• Групповая упаковка 1 шт.

РЕ19-41-31160-00 УХЛ3 TDM 1000A

SQ0724-0034

• Базовая цена 14431.06 ₽
• На главном складе
  TDM ELECTRIC 11 шт.
• Групповая упаковка 1 шт.

РЕ19-43-31120-00 УХЛ3 TDM 1600A

SQ0724-0035

• Базовая цена 18121.85 ₽
• На главном складе
  TDM ELECTRIC 10 шт.
• Групповая упаковка 1 шт.

РЕ19-43-31140-00 УХЛ3 TDM 1600A

SQ0724-0036

• Базовая цена 18878.02 ₽
• На главном складе
  TDM ELECTRIC 0 шт.
• Групповая упаковка 1 шт.

РЕ19-43-31160-00 УХЛ3 TDM 1600A

SQ0724-0037

• Базовая цена 17427.78 ₽
• На главном складе
  TDM ELECTRIC 0 шт.
• Групповая упаковка 1 шт.

РЕ19-37-31120-00 УХЛ3 TDM 400A

SQ0724-0038

• Базовая цена 6111.27 ₽
• На главном складе
  TDM ELECTRIC 0 шт.
• Групповая упаковка 1 шт.

РЕ19-37-31140-00 УХЛ3 TDM 400A

SQ0724-0039

• Базовая цена 7163.12 ₽
• На главном складе
  TDM ELECTRIC 0 шт.
• Групповая упаковка 1 шт.

РЕ19-37-31160-00 УХЛ3 TDM 400A

SQ0724-0041

• Базовая цена 5630.29 ₽
• На главном складе
  TDM ELECTRIC 0 шт.
• Групповая упаковка 1 шт.

РЕ19-44-31160-00 УХЛ3 TDM 2000A

SQ0724-0042

• Базовая цена 31556.17 ₽
• На главном складе
  TDM ELECTRIC 0 шт.
• Групповая упаковка 1 шт.

РЕ19-35-31120-00 УХЛ3 TDM 250A

SQ0724-0043

• Базовая цена 5474. 65 ₽
• На главном складе
  TDM ELECTRIC 0 шт.
• Групповая упаковка 1 шт.

РЕ19-35-31140-00 УХЛ3 TDM 250A

SQ0724-0044

• Базовая цена 6351.93 ₽
• На главном складе
  TDM ELECTRIC 8 шт.
• Групповая упаковка 1 шт.

РЕ19-35-31160-00 УХЛ3 TDM 250A

SQ0724-0045

• Базовая цена 5250.27 ₽
• На главном складе
  TDM ELECTRIC 0 шт.
• Групповая упаковка 1 шт.
