Разрядник РВС 110

Разрядники РВС-110 вентильные предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Изготавливаются для сетей с любой системой заземления нейтрали.
Разрядники РВС-110 вентильные соответствуют ТУ16-521.264-79 и группе III по ГОСТ 16357-83.

Условное обозначение разрядника РВС-110
Р — разрядник
В — вентильный
С — станционный
110 — класс напряжения в кВ
У — климатическое исполнение
1 — категория размещения

Условия эксплуатации разрядников РВС-110

Разрядники РВС-110 У1 предназначены для эксплуатации в районах с умеренным и тропическим климатом.
Температура окружающего воздуха от -45 до +40° С.
Высота установки над уровнем моря не более 1000м.
Относительная влажность воздуха при температуре +25° С до 100%

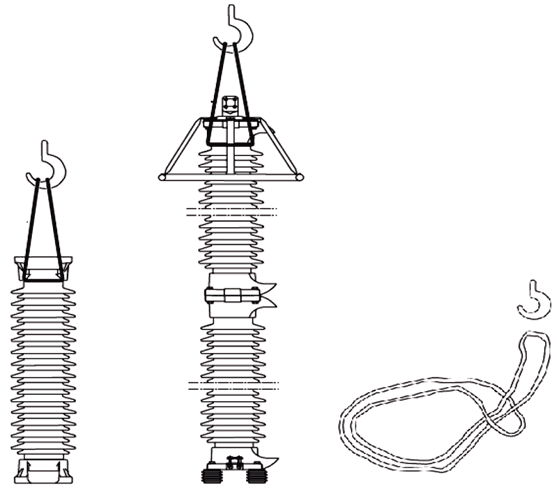

Разрядник РВС-110 состоит из блока многократных искровых промежутков (1) и рабочих нелинейных резисторов (2), заключенных в герметично закрытой фарфоровой покрышке (3).
Рабочий резистор разрядника изготовлен из спецмассы «Вилит» и обладает нелинейной вольт-амперной характеристикой.
Разрядник РВС-110 устанавливается на изолированном от «земли» основании (4) для удобства присоединения регистратора срабатывания и для измерения токов проводимости.

Технические характеристики разрядника РВС-110

Наименование параметра	РВС-110
Класс напряжения сети, кВ действующее	110
Номинальное напряжение, кВ действующее	102
Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождем, кВ действующее: — не менее — не более	200 250
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, кВ — не более	285
Остающееся напряжение при волне импульсного тока 8/20 мкс, кВ, не более — с амплитудой тока 3000А — с амплитудой тока 5000А — с амплитудой тока 10000А	315 335 367
Токовая пропускная способность: — 20 импульсов тока волной 16/40 мкс, кА — 20 импульсов тока прямоугольной волной длительностью 2000 мкс, А	10,0 150
Длина пути утечки внешней изоляции, см, — не менее	345
Допустимое тяжение проводов, Н, — не менее	500
Высота, (Н), мм, — не более	1280
Масса, кг — не более	175,0

Разрядник РВС-110

Roxalan
Защитное оборудование
Защитные устройства
РВС-110

Товар сертифицирован

Код товара: 21798

Обозначение: РВС-110

Гарантия и сервис

Связаться с нашим менеджером и сообщить о неисправности

Нашли дешевле?

Описание
Характеристики
Отзывы (0)

Разрядник РВС-110 предназначен для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Изготавливаются для сетей с любой системой заземления нейтрали.

Устройство и работа

Основными элементами разрядников РВС-110 являются многократный искровой промежуток «»Р», зашунтированный высокоомными сопротивлениями «R», и резистор «r» с нелинейной вольт-амперной характеристикой (ВАХ).

Искровые промежутки 3 образованны латунными дисками специальной формы 4 и расположены в фарфоровом изоляционном корпусе 5.

Крышки 6 несут функцию электродов одного комплекта. Количество ИП в РВ устанавливаются из расчета один ИП на один кВ фазного напряжения разрядника. Искровой промежуток 3 имеет практически однородное электрическое поле. Его величина (1 мм) рассчитана на напряжение, равное 1 кВ.

Специальные калиброванные миканитовые прокладки 2 обеспечивают необходимый зазор. В местах сопряжения прокладок с электродами 4 возникает корона, облучающая искровой промежуток 3 и улучшающая форму его вольт-секундной характеристики (ВСХ).

Искровой промежуток разрядника, таким образом, в электрическом отношении представляет собой емкостную схему. Напряжение распределяется неравномерно. На первых искровых промежутках, считая от провода, присоединяющего разрядник, будет большее напряжение, чем на промежутках, удаленных от провода. Такой характер распределения напряжения имеет место у всех многократных искровых промежутков, но при малом их числе неравномерностью распределения напряжения можно пренебречь. Для равномерного распределения напряжения промышленной частоты по искровым промежуткам разрядники серии РВС снабжаются шунтирующими резисторами Rm, каждый из которых присоединяется параллельно четырем единичным промежуткам, образующим блок искровых промежутков.

Величина сопротивлений шунтирующих резисторов выбирается такой, чтобы проходящий через них ток промышленной частоты был в несколько раз больше тока, проходящего через емкости схемы. В этом случае распределение напряжения по единичным искровым промежуткам будет определяться величиной активных сопротивлений шунтирующих резисторов.

При приложении к разряднику импульсного напряжения емкостные сопротивления сильно снижаются и ток, проходящий через емкости, оказывается больше тока, проходящего через активные шунтирующие сопротивления.

Распределение напряжения по искровым промежуткам становится неравномерным, что приводит к их каскадному пробою: сначала пробивается промежуток, расположенный ближе к проводу, затем второй от провода, третий и т. д. Так как для каскадного пробоя требуется меньшее напряжение, чем для одновременного пробоя всех промежутков, то коэффициент импульса искровых промежутков снижается и вольт-секундная характеристика выполаживается (коэффициент импульса равен отношению пробивных напряжений при импульсе и 50 Гц).

Для выравнивания распределения импульсного напряжения по искровым промежуткам вентильные разрядники РВС-110 и выше снабжаются экранирующими металлическими кольцами, прикрепляемыми к головке разрядника. Действие экранирующих колец на разрядниках аналогично действию защитной арматуры на гирляндах изоляторов.

Рис.1. Схема разрядника РВС-110

Характеристики

Класс напряжения сети, действующее значение, кВ:	110
Номинальное напряжение (Uнр), действующее значение, кВ:	102
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, кВ, не более:	285
Ток утечки при выпрямленном напряжении, равном номинальному, мА, не более:	0,6
Длина пути утечки внешней изоляции, см, не менее:	3162
Высота, мм:	2880
Диаметр, мм:	224
Вес, кг:	174,0
