Разрядники напряжением 6 — 10 кВ
17.05.2019
Содержание:
— Как работает разрядник
— Параметры выбора разрядников и особенности их монтажа
— Виды разрядников

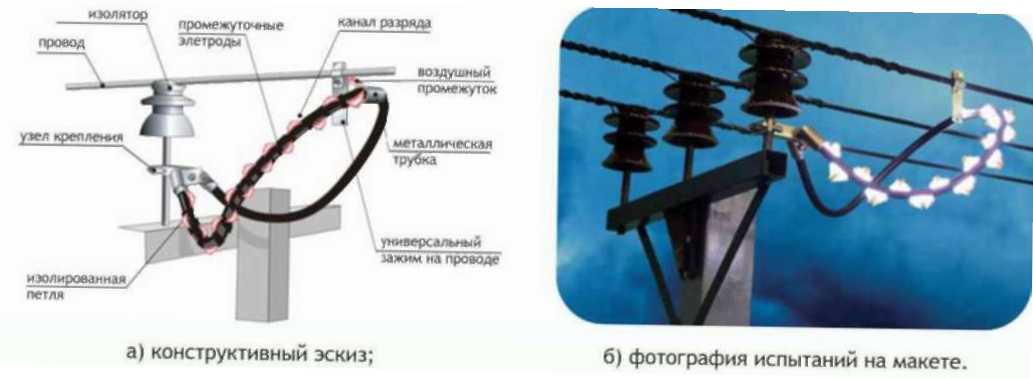

Как работает разрядник
Разрядники нужны для защиты воздушных линий электропередачи (ВЛ) от грозовых воздействий, в том числе и от последствий прямых ударов молний. ВЛ представляют собой длинные электрические цепи, состоящие из проводов и вспомогательных устройств, передающих и распределяющих электроэнергию. На любой протяженной линии есть несколько участков, которые требуют повышенного внимания. Например, если линия проходит через возвышенность, водную преграду, зону аномальной грозовой активности или расположена на подходе к подстанциям.
Монтаж разрядников 10 кВ производства АО «НПО «Стример обеспечивает ограничение грозовых перенапряжений на линии, чем защищает оборудование электрических сетей и установок от аварийных отключений и повреждений после ударов молнии.
При каждом воздействии молнии на энергетическое оборудование происходит выработка ресурса и значительное старение оборудования. Таким образом уменьшаются экономические потери от воздействия молнии на энергосистемы. Практика показывает, что затраты на мероприятия по молниезащите в несколько раз ниже, чем затраты на устранение последствий от ударов молнии.
Параметры выбора разрядников и особенности их монтажа
Высота воздушных линий класса напряжения 6, 10 кВ не превышает 10 метров, поэтому вокруг обычно оказывается достаточно объектов, чтобы отвести прямой удар молнии. Индуктированные перенапряжения спровоцированы ударами молнии в рядом стоящие с линией объекты — деревья, здания, вышки сотовой связи, заводские трубы. На одноцепных ВЛ для защиты от индуктированных перенапряжений и их последствий разрядники устанавливаются по одному на каждую опору с регулярным последовательным чередованием фаз. На двухцепных ВЛ для защиты от индуктированных перенапряжений и их последствий разрядники устанавливаются по 2 шт.
на каждую опору, на одну пару одноименных фаз, по одному разряднику на каждую цепь, с тем же принципом чередования защищаемых фаз, что и для одноцепных ВЛ. Для регистрации факта срабатывания разрядника применяется одноразовый индикатор, хорошо наблюдаемый с земли. Сработавший индикатор в случае необходимости может быть заменён на новый. Однако на возвышенностях, в полях, вдоль рек и в местах аномальной грозовой активности — например, в местах залегания железных руд, — ВЛ 6-10 кВ тоже могут быть подвержены прямым ударам молнии. В этом случае рекомендуется установка разрядников мультикамерных экранного типа РМКЭ-10, которые обеспечивают защиту от всех видов грозовых воздействий. Их монтируют по одному разряднику на каждую фазу на опоре.
|
|
|
Он защищает от всех опасных последствий удара молнии: при прямом ударе молниевого разряда в фазный провод или опору, при обратных перекрытиях, при индуктированных перенапряжениях. Разрядник можно устанавливать на ВЛ с любыми видами опор (железобетонными, деревянными, композитными) совместно со штыревой или натяжной изоляцией. Предназначен для эксплуатации на открытом воздухе в макроклиматических районах с умеренным и холодным климатами (УХЛ1 по ГОСТ 15150-69). По сравнению с длинно-искровым разрядником модульного типа, РМКЭ-10 обладает улучшенными характеристиками. Например, устройство рассчитано на больший ток короткого замыкания — до 3.5 кА, что делает его более универсальным решением. . Кроме того, разрядники экранного типа гораздо компактнее и удобнее с точки зрения транспортировки и установки.
|
|
|
О срабатывании разрядника может сигнализировать установленный на нем одноразовый индикатор, который хорошо видно с земли. Сработавший индикатор можно заменить на новый.
03.03.2022
Схемы подключения и основные правила монтажа УЗИП
В статье отвечаем на вопросы: «Как выбрать схему подключения УЗИП?» и «Какие правила нужно соблюдать при монтаже УЗИП?»
Читать далее
30.11.2021
Особенности каскадной защиты оборудования
УЗИП класса I, пропуская значительный ток молнии, обладает достаточно высоким уровнем защиты, опасным для аппаратуры. Для более глубокого ограничения напряжения требуется установка последующих ступеней защиты – УЗИП класса II и III, такая схема защиты называется каскадной. Важной задачей при каскадной схеме защиты является координация работы УЗИП разных её ступеней.
Читать далее
05.03.2021
О применении УЗИП для защиты сети освещения
Сеть освещения с точки зрения грозозащиты обладает рядом особенностей: значительной протяженностью и низкой электрической прочностью изоляции. Функции системы освещения могут затрагивать вопросы безопасности и коммерческой эффективности предприятий. В данной статье предпринята попытка разработать систему обоснования применения УЗИП с целью защиты сетей освещения от грозовых перенапряжений. Решение такой задачи должно быть основано на экономическом расчете, исходными данными к которому является оценка рисков, связанных с повреждением оборудования.
Читать далее
10.12.2020
Устройство защиты от импульсных перенапряжений в сети НН КТП
Ограниченные возможности изоляции электрооборудования низкого напряжения противостоять грозовым перенапряжениям обуславливают необходимость применения устройств защиты от импульсных перенапряжений (УЗИП).
В частности, проблема ограничений грозовых перенапряжений возникает при эксплуатации электрооборудования 0,4 кВ комплектных трансформаторных подстанций (КТП). Причиной грозовых перенапряжений в этом случае являются удары молнии, как непосредственно в КТП, так и в отходящие (0,4 кВ) и питающие (6–20 кВ) линии. В результате исследований показана возможность возникновения опасных перенапряжений в сети 0,4 кВ трансформатора путём их передачи с высоковольтной обмотки. Для защиты от данного вида перенапряжения даны рекомендации по выбору и применению УЗИП.
Читать далее
06.11.2020
Применение УЗИП для защиты сети освещения
Руководитель направления низковольтных защитных устройств Нататья Кутузова, совместно с коллегами из других компаний и образовательных учереждений написала подробную статью о применение УЗИП для защиты сети освещения для журнала Электроэнергия
Читать далее
19.
08.2020
Особенности разработки переходных пунктов для соединения высоковольтных воздушных и кабельных ЛЭП
В состав каждого переходного пункта входит набор необходимого электротехнического оборудования, от правильности выбора которого зависит надежность и безопасность дальнейшей эксплуатации. Применение унифицированных решений, например, комплектных переходных пунктов ПКПО-КВ, позволяет исключить ошибки при проектировании и избежать аварийных ситуаций при эксплуатации.
Читать далее
28.01.2020
Supply Chain и логистика
Логист Стримера, Александр Лесман рассказывает о Supply Chain, логистике в НПО Стример и Streamer AG и планах на будущий год.
Читать далее
04.12.2019
Опасности молнии на линиях электропередачи: китайский опыт
В статье описан опыт борьбы с молнией в Китае.
Что такое эффективность молниезащиты, по каким показателям она измеряется? Как повысить грозоустойчивость воздушных линий и какие бывают устройства молниезащиты.
Читать далее
24.11.2019
Современное решение для соединения высоковольтных воздушных и кабельных линий
Инновационные комплектные переходные пункты для соединения ВЛ и КЛ на опоре появились в портфеле продукции АО «НПО «Стример» в середине 2017 года и активно внедряются на линии электропередачи классов напряжения 35 и 110 кВ.
Читать далее
20.11.2019
Финансирование следующего глобального инвестиционного цикла T & D: 2020-2040
Предлагаем вам отредактированную версию отчета Goulden Reports — известной консалтинговой компании, проводящей исследования и собирающих данные по нескольким отраслям.
Читать далее
01.11.2019
Разрядники в сравнении с ОПН (УЗПН). Основные различия
Удары молнии в элементы воздушных линий электропередачи (ВЛ) или рядом с ними могут приводить к перекрытиям линейной изоляции, и как следствие, повреждениям элементов ВЛ и отключениям линий. В настоящее время, для защиты ВЛ от негативных последствий грозовых воздействий применяют разрядники (длинно-искровые и мультикамерные) и нелинейные ограничители перенапряжений (ОПН), в исполнении для установки на ВЛ -УЗПН.
Читать далее
28.10.2019
Интервью с Хенриком Нордборгом (Nordborg Henrik)
Хенрик Нордборг — профессор физики и руководитель программы бакалавриата «Возобновляемые источники энергии и экологические технологии» в Университете прикладных наук в Рапперсвиле, Швейцария.
Читать далее
11.10.2019
Где испытывают продукцию “Стримера”?
В Санкт-Петербурге у компании «Стример» есть собственный испытательный центр, в котором находится уникальная испытательная установка ГИН-300К. Она позволяет одновременно воспроизводить два типа абсолютно разных воздействий — импульс молнии и напряжение, которым подвергаются молниезащитные разрядники. Благодаря ей мы можем испытывать разрядники в условиях, максимально приближенных к реальным.
Читать далее
06.09.2019
Заземление экранов кабеля на переходном пункте, выполненном на опоре: опыт заземления экранов на ПКПО-КВ
Заземление экранов кабеля — обязательная процедура при строительстве кабельных линий электропередачи и связи.
Читать далее
29.
08.2019
Концевая кабельная муфта в составе комплектного переходного пункта для соединения высоковольтных воздушных и кабельных линий: особенности выбора муфт и их последующего монтажа
В состав каждого переходного пункта входит набор электротехнического оборудования. Правильность его выбора определяет надежность и безопасность эксплуатации. Применение унифицированных решений комплектных переходных пунктов ПКПО-КВ, позволяет исключить ошибки при проектировании и избежать аварийных ситуаций при эксплуатации.
Читать далее
19.08.2019
Как отличить оригинальный разрядник от контрафактного?
Содержание:
Чем опасен контрафакт, самый подделываемый разрядник на рынке, негативные последствия от использования контрафактных устройств.
Почему качество контрафакта ниже, кто и как производит контрафакт, как испытывается контрафактная продукция
Как отличить оригинальный разрядник от контрафактного, особенности оригинальной упаковки, особенности исполнения деталей, маркировка и название.
Читать далее
25.07.2019
Транспортировка разрядников
Содержание:
— Упаковка разрядников
— Как перевезти разрядник
— Проверка разрядников
— Хранение разрядников
Читать далее
06.06.2019
Модули TRANSEC — надежный и безопасный способ сушки твердой изоляции маслонаполненных силовых трансформаторов под напряжением.
Силовые трансформаторы и автотрансформаторы (СТ) — важные элементы электрических сетей и энергосистем, обеспечивающие надежность и экономичность их функционирования. Большинство силовых трансформаторов в России используются с более длинным сроком службы, чем указан в ГОСТе 11677-85. Часто они вынуждены работать в 1,5-2 раза больше.
Читать далее
04.
06.2019
«Умная» энергетика: комплектные переходные пункты
Инновационные комплектные переходные пункты для соединения ВЛ и КЛ на опоре появились в портфеле продукции АО «НПО «Стример» в середине 2017 года и активно внедряются на линиях электропередачи классов напряжения 35 и 110 кВ.
Читать далее
24.05.2019
Как подключить разрядник?
Содержание:
— Как правильно подключить разрядник РМКЭ-10
— Как установить разрядник РМК-10
— Установка РМКЭ-35-IV-УХЛ1
— Выводы
Читать далее
Разрядники защиты от перенапряжений
|
Ассортимент профессиональной модульной автоматики Hager включает в себя специальную группу электрооборудования – разрядники защиты от перенапряжения. Стремление человека создать комфортную и безопасную среду обитания ставит новые требования по создания системы электрозащиты современного жилья, в том числе при возникновении природных форс – мажорных ситуаций. Мощным фактором, препятствующим нормальной работе электрооборудования, распределительных сетей здании и сооружений, а также слаботочных систем — являются прямые и удалённые удары молнии и, как возможное следствие – возникающие перенапряжения в сети. Во избежание возникновения подобных аварийных ситуаций и для обеспечения работоспособности электроприемников, распределительных и информационных систем вследствие ударов молнии – компания Hager разработала концепцию трехступенчатой защиты от перенапряжений: предварительная защита, защита среднего класса и точная защита. Элементной базой, применяемой в данной концепции, являются низковольтные разрядники (ограничители перенапряжения). Виды разрядников, их классификация, применение и место установки определяются, исходя из концепции зон молниезащиты, приведенной в IEC 62305-4 (DINVVDEV 0185-4). Компания Hager производит разрядники следующих классов: Класс В — Защитное устройство для уравнивания потенциалов системы молниезащиты согласно DIN VDE 0185-3 при прямом или близком ударе молнии. Класс С — Устройство для защиты от перенапряжений согласно DIN VDE 0100-443 при входящих по питающей сети перенапряжениях из-за далеких ударов молнии или коммутационных операций. Класс D — Защитное устройство, предназначено для защиты от перенапряжений нестационарных потребителей в розетках и местах электропитания. Например, установка в конечном потребителе. Ассортимент модульных измерительных приборов Hager
Основные преимущества измерительных приборов Hager
Технические характеристики
Комбинированный разрядник защиты от перенапряжения класса требований В
Разрядник защиты от перенапряжения класса требований С, импульсная пропускная способность In- 15 kA, Imax – 40 kA
Вставной модуль, импульсная пропускная способность In- 15 kA, Imax – 40 kA
Вставной модуль, импульсная пропускная способность In- 20 kA, Imax – 30 kA
Приборы аппаратной защиты класса требований D
Шинное соединение для грозозащитных разрядников и разрядников защиты от перенапряжения
Подробнее о разрядниках защиты от перенапряжений HAGER (pdf) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Шинное соединение с контактом выравнивания потенциалов для SP120Разница между грозовым разрядником и разрядником перенапряжения
Различные термины, используемые для разрядников, иногда сбивают с толку даже профессиональных инженеров и электриков, которые используют их как синонимы.
Мы обсудим основное различие между различными типами разрядников, таких как разрядник, молниеотвод, ограничитель перенапряжения и молниеотвод, поскольку иногда они могут использоваться для одной и той же цели. Разница показывает, какую систему вы хотите защитить, от чего и как?
- Связанная запись: Lightning AC или DC?
Рассмотрим основные определения следующих разрядников. Мы подробно обсудим их все ниже.
- Ограничитель перенапряжения: — это устройство, используемое для защиты электроустановок и оборудования от скачков напряжения и скачков напряжения, вызванных электрическими неисправностями, переключениями, короткими замыканиями, искрами, молнией и т. д. Ограничители перенапряжения устанавливаются внутри панелей для компенсации всплески.
- Грозозащитный разрядник: — это устройство, используемое для защиты электрической цепи и подключенных устройств от ударов молнии с переходными скачками высокого напряжения.
Снаружи устанавливаются грозозащитные разрядники для защиты от вредного воздействия разрядов молнии. - Ограничитель перенапряжения: Также известный как ограничитель переходных процессов или ограничитель перенапряжения, это устройство, установленное на панели домашней панели для защиты подключенных цепей от скачков напряжения и скачков напряжения, известных как переходные процессы.
- Громоотвод: Это устройство, устанавливаемое на высоте, т. е. на вершине здания и опор ЛЭП, для обеспечения пути для заземления ударов молнии. Громоотвод защищает конструкцию от грозовых перенапряжений.
Снаружи устанавливаются грозозащитные разрядники для защиты от вредного воздействия разрядов молнии. Полезно знать: Разрядник для защиты от перенапряжения можно использовать в качестве разрядника для защиты от перенапряжения, но разрядник для защиты от перенапряжения нельзя использовать в качестве разрядника для защиты от перенапряжения.
- Запись по теме: Разница между приводами переменного тока и приводами постоянного тока
Теперь давайте подробно обсудим все эти ОПН.
Содержание
Что такое УЗИП?
Ограничитель перенапряжения представляет собой устройство ограничения напряжения, устанавливаемое внутри панели монтажного оборудования для защиты изоляции, оборудования и машин не только от молнии, но и от переходного напряжения, возникающего при переключении, искрении, экранировании нагрузки и других электрических неисправностях, таких как замыкания на землю и т.д.
Ограничители перенапряжения используются для ограничения скачков тока и напряжения для защиты низковольтных и высоковольтных приборов, а также линий связи. Наиболее распространенным ограничителем перенапряжения является нелинейный металлооксидный резистор типа 9.0049 в корпусе из фарфора или силиконовой резины , и устанавливаются параллельно с предполагаемой цепью для защиты от скачков напряжения и подключаются к сети заземления.
Раньше в энергосистеме использовался термин «молниеотвод», который заменен новым термином «разрядник перенапряжения».
Это связано с тем, что основной причиной большинства перенапряжений были молнии, когда конструкция энергосистемы не была такой уж сложной. В большинстве передовых конструкций экранирование нагрузки, внезапное изменение высокой мощности в нагрузке и переключение разъединителя на подстанции сверхвысокого напряжения вызывают перенапряжение, когда на подстанции вместо грозового разрядника используется разрядник, который обеспечивает защиту от всех вышеупомянутых перенапряжений. В линиях передачи и распределения низкого/среднего напряжения новый термин «линейный разрядник» также используется для грозовых/импульсных разрядников.
- Запись по теме: Разница между микропроцессором и микроконтроллером
Что такое грозовой разрядник?
Грозозащитный разрядник — защитное устройство, используемое для защиты цепи от ударов молнии, имеющих высокие переходные броски напряжения, броски тока от молнии, искровые и изолирующие дуги и т. д.
Применяется для защиты энергосистемы путем перенаправления высокого напряжения устремляется к земле.
Хотя заземляющий или заземляющий провод также защищает воздушные линии и энергосистему от прямых ударов молнии, он может не защитить от бегущих волн, которые могут достигать устройств и оборудования, подключенных к терминалу. По этой причине для защиты энергосистемы от таких перенапряжений, вызванных неисправностями или ударами молнии, используются устройства защиты от перенапряжений или разрядники.
Грозозащитные разрядники устанавливаются на высоте пика конструкции, т. е. на опорах и опорах ЛЭП и зданиях, чтобы обеспечить безопасный путь для разрядного тока и напряжения, вызванных ударами молнии на землю, для защиты системы от проблем, вызванных молнией.
Основные различия между разрядником перенапряжения и разрядником молнии
- Разрядник перенапряжения устанавливается внутри щита, а разрядник молнии устанавливается снаружи.
- Ограничитель перенапряжения защищает установку изнутри, а разрядник молнии защищает оборудование снаружи.
- Разрядник для защиты от перенапряжения защищает систему от молнии, переключения, электрических неисправностей и других переходных процессов напряжения и скачков напряжения, в то время как разрядник для молнии в основном используется для ударов молнии и связанных с ними перенапряжений.
- Ограничитель перенапряжения перехватывает перенапряжения и отправляет лишнюю нежелательную энергию на заземляющий провод, в то время как грозоразрядник отводит поток энергии на землю через разрядник на землю.
- можно использовать в качестве разрядника грозового разрядника, в то время как разрядник разрядника молнии нельзя использовать в качестве разрядника перенапряжения.
Ограничитель перенапряжения
Связанная запись: Разница между электрической и магнитной цепью
Что такое громоотвод?
Громоотвод (также известный как молниеотвод) представляет собой металлический стержень (из меди или алюминия или других токопроводящих материалов), устанавливаемый на верхней части конструкции (передающих и распределительных опор, зданий и т.
д.) для защиты от прямых ударов молнии .
Молния — это электростатический разряд между облаками и землей. Если они попадут прямо в линии электропередач, напряжение в системе может подняться до опасного уровня, что может привести к повреждению электроустановки и оборудования. По этой причине громоотвод применяют для защиты электроустановки, оборудования и приборов от прямого попадания ударов молнии.
Громоотвод дешевле, чем разрядник для защиты от перенапряжения, который устанавливается на верхней поверхности здания или опоры линий электропередач, что обеспечивает безопасный путь для больших электростатических зарядов и токов молнии в землю (он должен быть надлежащим образом заземлен в системе заземления). также).
- Связанная запись: Разница между реальной и виртуальной землей
Что такое ограничитель перенапряжения?
Ограничитель перенапряжения также известен как ограничитель перенапряжения , или ограничитель переходных процессов .
Это устройство, установленное в домашнем распределительном щите для защиты домашней электропроводки от скачков напряжения или скачков напряжения при переключении.
Например, когда индуктивная нагрузка отключается, она генерирует скачки напряжения (также известные как импульсы переключения) в системе в соответствии с законами самоиндукции противо-ЭДС.
E = – L di/dt
Эти внезапные скачки напряжения могут повредить устройства, чувствительные к номинальному напряжению.
При индуктивной нагрузке переключение контактора может привести к коммутационным перенапряжениям, которые могут повредить другие подключенные устройства в системе. По этой причине в контакторе низкого напряжения используется ограничитель перенапряжения для защиты контактора от внешних перенапряжений и системы от вредного воздействия самого переключателя контактора.
Ограничитель перенапряжения обычно представляет собой электрическую розетку (розетки) с выключателем питания ВКЛ/ВЫКЛ, имеющим трехжильный шнур, который можно подключить к стенной розетке.
Значение напряжения в наших домах, например 120 В (США) и 230 В переменного тока (Великобритания и ЕС), представляет собой среднеквадратичное значение, известное как эффективное значение. Пиковое значение 120 В и 230 В составляет 170 В P и 325 В P с частотой 60 Гц и 50 Гц соответственно. В случае переходных процессов, вызванных несколькими факторами, такими как молния или коммутационные перенапряжения, значение пикового напряжения может возрасти до многих сотен вольт и даже тысяч вольт нерегулярных импульсов в течение очень короткого времени (обычно в микросекундах (10 -6 ). Эти импульсы могут повредить чувствительные устройства, особенно электронные устройства.
В этом случае ограничитель перенапряжения предотвращает напряжение, имеющее определенное значение пикового напряжения. Например, ограничитель напряжения на 250 В будет нормально работать при 230 В, в то время как он будет перенаправлять линейную мощность на землю, если значение переходных импульсов превысит предел 250 В.
- Связанная запись: Разница между MCB, MCCB, ELCB и RCD
Разница между разрядником и ограничителем перенапряжения
Основное различие между ограничителем перенапряжения и ограничителем перенапряжения заключается в том, что ограничитель перенапряжения имеет низкое номинальное напряжение, немного превышающее нормальное номинальное напряжение, с низкой способностью рассеивания энергии, в то время как ограничитель перенапряжения имеет довольно высокое номинальное напряжение, чем номинальное напряжение, с гораздо большей способностью рассеивания энергии. не затрагивая изоляцию.
Полезно знать: Ограничитель перенапряжения не следует использовать для защиты цепи от переходных процессов и перенапряжений, вызванных молнией.
Связанный пост:
- Сети электропередач – Воздушные линии сверхвысокого и высокого напряжения
- Шины и соединители в установках высокого и сверхвысокого напряжения
- Электроэнергетическая система – производство, передача и распределение электроэнергии
- Соединение кабелей среднего и высокого напряжения с оборудованием и соединениями
- Все о системах электрозащиты, устройствах и агрегатах
Показать полную статью
Связанные статьи
Кнопка «Вернуться к началу»
Что такое разрядник перенапряжения: Принцип работы и типы
Содержание
Что такое разрядник перенапряжения?
Ограничитель перенапряжений , как следует из названия, представляет собой устройство, которое защищает другое электрооборудование путем «задержки» или разрядки импульсных токов, вызванных внешними (например, молнией) или внутренними (коммутационные события) силами.
Его также называют устройством защиты от перенапряжения (аббревиатура: SPD) или, реже, ограничителем перенапряжения (TVSS).
Поскольку на бумаге они выполняют почти одну и ту же функцию, большинство людей обычно путают разрядники защиты от перенапряжения с грозозащитными разрядниками. Однако в то время как молниезащитные разрядники устанавливаются на открытом воздухе, разрядники для защиты от перенапряжений устанавливаются внутри помещений.
Как работают разрядники?
Все приборы и электрические устройства имеют фиксированный диапазон напряжения. Это диапазон рабочих напряжений, указывающий диапазон, в котором конкретное устройство предназначено для безопасной работы. Если напряжение, получаемое устройством, выше рекомендуемого диапазона напряжения, устройство может выйти из строя, его внутренние компоненты могут быть повреждены, а в худшем случае даже взорваться.
Итак, зачем вообще нужна высоковольтная передача ? Важно отметить, что колебания напряжения происходят постоянно.
Это может быть связано с различными причинами, такими как коррозия, ослабление соединения в вашем доме или здании, проблемы с проводкой, низкое качество электропитания, помехи и так далее. В большинстве случаев эти колебания не превышают обычных диапазонов напряжения и поэтому не вызывают беспокойства. Однако могут быть случаи, когда колебания напряжения могут испытывать резкие провалы и всплески, вызванные грозами и коммутационными перенапряжениями.
Ограничители перенапряжения ограничивают эти перенапряжения, вызванные молнией или коммутационными перенапряжениями (т. е. перенапряжения, возникающие при внезапном изменении условий работы в электрической системе). Они не предназначены для защиты от прямого удара молнии, если таковой произойдет.
Вместо этого они обеспечивают некоторую степень защиты от электрических переходных процессов, вызванных ударами молнии, когда они происходят в непосредственной близости от проводника. В связи с этим разрядники для защиты от перенапряжения также могут отводить переходные процессы, подобные тем, которые исходят от молнии, например, возникающие из-за ошибочного переключения высоковольтной системы.
Откуда бы ни исходило перенапряжение, ограничитель перенапряжения работает одинаково. Он либо ограничивает выброс, чтобы минимизировать напряжение, проходящее через его систему питания, либо перенаправляет его на землю. Некоторые ограничители перенапряжения, представленные сегодня на рынке, оснащены компонентом «счетчик перенапряжения», который представляет собой модуль, позволяющий устройству фиксировать возникновение разряда.
Типы разрядников и их функции
Ограничители перенапряжения обычно классифицируют по номинальному напряжению и степени защиты, которую они могут обеспечить для сети. Вот некоторые общие категории, к которым относятся ограничители перенапряжений, используемые в энергосистемах:
1. Вторичный разрядник
Вторичный разрядник представляет собой разрядник на напряжение до 1000 В. Они обеспечивают дополнительную степень защиты от перенапряжения в домашнем трансформаторе. Интенсивность отказов трансформатора оценивается примерно от 0,4% до 1% (от 50 до 70% отказов вызваны перенапряжениями на стороне низкого напряжения).
При использовании вторичного разрядника частота отказов может быть значительно снижена.
2. Станционный разрядник
Когда речь идет о возможностях работы с высоким напряжением, разрядники станционного класса являются лучшими устройствами для этой работы. Среди всех типов разрядников именно они обеспечивают наилучшее напряжение разряда и способны выдерживать самые высокие токи повреждения. Эти разрядники доступны в диапазоне напряжений от 3 кВ до 684 кВ. Разрядники станционного класса также доступны с различной прочностью консоли для различных приложений с высокими требованиями.
3. Промежуточный разрядник
Промежуточные разрядники часто используются на небольших подстанциях или в случаях, когда требуется защита подземных кабелей. Они также идеально подходят для трансформаторов сухого типа. Они могут выдерживать высокое напряжение разряда и обладают высоким сопротивлением току, хотя и меньшей величины, чем у вторичных разрядников. Промежуточные разрядники доступны с номинальным напряжением от 3 до 120 кВ.
4. Распределительный разрядник
Распределительные разрядники
обладают самыми низкими защитными свойствами, когда речь идет о типах разрядников. Таким образом, они используются только в сетях среднего напряжения или в трансформаторах, устанавливаемых на коленях и в шкафах.
В районах с высокой молниеносной активностью для удовлетворения потребностей используются разрядники для тяжелых условий эксплуатации. Области с меньшим количеством молний обычно могут обойтись обычными разрядниками. В этих случаях иногда используется разрядник, расположенный на стояке стояка; таким образом, это может помочь остановить скачок напряжения, наблюдаемый оборудованием и подземным столом системы.
УЗИП CHINT
Устройство защиты от перенапряжения CHINT — это первая линия обороны, когда речь идет о защите вашей электрической системы и любого другого нагрузочного электрического оборудования от естественных причин, таких как грозы, молнии и мгновенные коммутационные перенапряжения.
* УЗИП серии CHINT
Доказано, что разрядники серии CHINT защищают линии передачи и распределения электроэнергии напряжением до 500 кВ от перенапряжений. Его композитные ограничители перенапряжения 3-36 кВ сертифицированы KEMA и обладают хорошими герметизирующими свойствами, что обеспечивает непрерывную и надежную работу в режиме 24/7.
* CHINT Монитор перенапряжений и счетчик разрядов
Это модуль, подключенный к ограничителю перенапряжения, который постоянно измеряет любое изменение утечки. Он также может регистрировать время разрядки самого разрядника. Затем эти данные можно использовать для дальнейшего повышения надежности энергосистемы во время работы. Этот счетчик может быть легко присоединен к разряднику и имеет низкое остаточное напряжение, что гарантирует, что он не повлияет на состояние разрядника, к которому он прикреплен.
Заключение
Ограничитель перенапряжения защитит ваши приборы и электронное оборудование от переходных напряжений и скачков напряжения.
