Расстояние от лэп 10 кв до здания: Минимально допустимые нормы безопасного расстояния от ЛЭП до жилого дома

ПУЭ 7. Прохождение ВЛ по населенной местности | Библиотека

• 13 декабря 2006 г. в 18:44
• 2897911

• Поделиться

• Пожаловаться

Раздел 2. Канализация электроэнергии

Глава 2.5. Воздушные линии электропередачи напряжением выше 1 кВ

Прохождение ВЛ по населенной местности

2.5.210. Прохождение ВЛ по населенной местности следует выполнять в соответствии с требованиями строительных норм и правил. Планировка зданий и застройка городских и сельских поселений (ВЛ 110 кВ и выше следует размещать за пределами селитебной территории).

Угол пересечения с улицами (проездами) не нормируется. При прохождении ВЛ вдоль улицы допускается расположение проводов над проезжей частью.

Для предотвращения вынужденных наездов транспортных средств на опоры ВЛ, устанавливаемые в пределах городских и сельских улиц и дорог, их следует ограждать в соответствии с требованиями строительных норм и правил.

2.5.211. Крепление проводов ВЛ на штыревых изоляторах должно быть двойным. При применении подвесных и полимерных изоляторов крепление проводов на промежуточных опорах должно выполняться глухими зажимами.

Крепление проводов ВЛЗ на штыревых изоляторах должно выполняться усиленным с применением спиральных пружинных вязок с полимерным покрытием; при применении поддерживающих гирлянд изоляторов крепление проводов следует выполнять с помощью глухих поддерживающих зажимов.

2.5.212. Наименьшие расстояния от проводов ВЛ до поверхности земли в населенной местности в нормальном режиме работы ВЛ должны приниматься не менее приведенных в табл.2.5.22.

Наименьшие расстояния определяются при наибольшей стреле провеса провода без учета его нагрева электрическим током:

• при высшей температуре воздуха для ВЛ 220 кВ и ниже;
• при температуре воздуха по 2.5.17 при предельно допустимых значениях интенсивности электрической и магнитной составляющих электромагнитного поля для ВЛ 330 кВ и выше;
• при расчетной линейной гололедной нагрузке по 2. 5.57 и температуре воздуха при гололеде согласно 2.5.51.

2.5.213. В местах пересечения ВЛ с улицами, проездами и т.п. расстояния по вертикали от проводов площадью сечения алюминиевой части менее 185 мм² до поверхности земли должны быть проверены также на обрыв провода в смежном пролете при среднегодовой температуре воздуха, без учета нагрева проводов электрическим током. Эти расстояния должны быть не менее приведенных в табл.2.5.22.

Таблица 2.5.22. Наименьшее расстояние по вертикали от проводов ВЛ до поверхности земли, производственных зданий и сооружений в населенной местности.

Условия работы ВЛ	Наименьшее расстояние, м, при напряжении ВЛ, кВ
	ВЛЗ	до 35	110	150	220	330	500	750
Нормальный режим:
– до поверхности земли	6	7	7	7,5	8	11	15,5	23
– до производственных зданий и сооружений	3	3	4	4	5	7,5	8	12
Обрыв провода в смежном пролете до поверхности земли	5,0	5,5	5,5	5,5	5,5	6	–	–

При прохождении ВЛ в пределах специально отведенных в городской черте коридоров, а также для ВЛ с проводами площадью сечения алюминиевой части 185 мм² и более проверка вертикальных расстояний при обрыве проводов не требуется.

2.5.214. Расстояние по горизонтали от основания опоры ВЛ до кювета или бортового камня проезжей части улицы (проезда) должно быть не менее 2,0 м; расстояние до тротуаров и пешеходных дорожек не нормируется.

2.5.215. Прохождение ВЛ над зданиями и сооружениями, как правило, не допускается.

Допускается прохождение ВЛ над производственными зданиями и сооружениями промышленных предприятий I и II степени огнестойкости в соответствии со строительными нормами и правилами по пожарной безопасности зданий и сооружений с кровлей из негорючих материалов (для ВЛ 330-750 кВ только над производственными зданиями электрических станций и подстанций). При этом расстояние по вертикали от проводов ВЛ до вышеуказанных зданий и сооружений при наибольшей стреле провеса должно быть не менее приведенных в табл.2.5.22.

Металлические кровли, над которыми проходят ВЛ, должны быть заземлены. Сопротивление заземления должно быть не более указанного в табл.2.5.19.

Для ВЛ 330 кВ и выше должна быть обеспечена защита персонала, находящегося внутри производственных зданий электрических станций и подстанций, от влияния электрического поля, а заземление металлической кровли должно выполняться не менее чем в двух точках.

2.5.216. Расстояния по горизонтали от крайних проводов ВЛ до 220 кВ при наибольшем их отклонении до ближайших частей производственных, складских, административно-бытовых и общественных зданий и сооружений должны быть не менее: 2 м — для ВЛ до 20 кВ, 4 м — для ВЛ 35-110 кВ, 5 м — для ВЛ 150 кВ и 6 м — для ВЛ 220 кВ.

Расстояния по горизонтали от крайних проводов ВЛ 330 кВ и выше должны быть не менее:

• до ближайших частей непроизводственных и производственных зданий и сооружений электрических станций и подстанций при наибольшем отклонении проводов: 8 м — для ВЛ 330 кВ, 10 м — для ВЛ 500-750 кВ;
• до ближайших частей производственных, складских, административно-бытовых и общественных зданий и сооружений (кроме электрических станций и подстанций) при неотклоненном положении проводов: 20 м — для ВЛ 330 кВ, 30 м — для ВЛ 500 кВ, 40 м — для ВЛ 750 кВ.

Прохождение ВЛ по территориям стадионов, учебных и детских учреждений не допускается.

2. 5.217. Расстояния от отклоненных проводов ВЛ, расположенных вдоль улиц, в парках и садах, до деревьев, а также до тросов подвески дорожных знаков должны быть не менее приведенных в табл.2.5.21.

Расстояния по горизонтали от крайних проводов вновь сооружаемых ВЛ при неотклоненном их положении до границ земельных участков жилых и общественных зданий, до детских игровых площадок, площадок отдыха и занятий физкультурой, хозяйственных площадок или до ближайших выступающих частей жилых и общественных зданий при отсутствии земельных участков со стороны прохождения ВЛ, а также до границ приусадебных земельных участков индивидуальных домов и коллективных садовых участков должно быть не менее расстояний для охранных зон ВЛ соответствующих напряжений.

Допускается принимать для ВЛ до 20 кВ расстояние по горизонтали от крайних проводов ВЛ при наибольшем их отклонении до границ приусадебных земельных участков индивидуальных домов и коллективных садовых участков не менее 2 м.

2. 5.218. Если при расстояниях, указанных в 2.5.216 и 2.5.217, от ВЛ до зданий и сооружений, имеющих приемную радио- или телевизионную аппаратуру, радиопомехи превышают значения, нормируемые государственными стандартами, и соблюдение требований стандартов не может быть достигнуто специальными мероприятиями (выносными антеннами, изменением конструкции ВЛ и др.) или эти мероприятия нецелесообразны, расстояния от крайних проводов ВЛ при неотклоненном их положении до ближайших частей этих зданий и сооружений должны быть приняты не менее: 10 м — для ВЛ до 35 кВ, 50 м — для ВЛ 110-220 кВ и 100 м — для ВЛ 330 кВ и выше.

Расчет уровня радиопомех должен выполняться с учетом гл.1.3 и 2.5.81.

2.5.219. Расстояния от заземлителей опор ВЛ до проложенных в земле силовых кабелей должны приниматься в соответствии с гл.2.1 и 2.3.

Персональная лента новостей Дзен от Elec.ru

Актуальные новости, обзоры и публикации портала в удобном формате.

Подписаться

Расстояние от лэп до жилого дома нормы по санпин

Содержание

1. Вред для здоровья
2. Возможные недуги
3. Когда напряжение опасно
4. Безопасное расстояние от ЛЭП до жилых территорий
5. Какие есть дополнительные способы защиты
6. Санитарно-охранные зоны
7. Охранная зона ЛЭП
8. Расстояние от ЛЭП и магнитное излучение
9. Дешевая земля вблизи охранной зоны
10. Ширина санитарной зоны
11. Как определить напряжение ЛЭП
12. Напряжение в жилых районах
13. Как защититься от электромагнитного излучения
14. Необходимо учесть
15. Дешевизна земельных наделов в санитарной зоне
16. Размеры охранной территории

При строительстве зданий поблизости от расположения высоковольтной линии электропередачи следует выдерживать безопасное расстояние от ЛЭП до жилого дома согласно нормам СанПиН и СНиП. Ограничения устанавливаются строительными стандартами и контролируются санитарными инспекторами. Немаловажное значение для расстояния между жилым домом и ЛЭП имеют правила пожарной безопасности.

Вред для здоровья

ЛЭП – это высоковольтная линия электропередачи, представляющая собой главный компонент энергетической системы. Наиболее распространенным вариантом является воздушный способ размещения проводов.

Опасность электромагнитных волн для здоровья вполне реальна, поэтому не нужно возводить здания очень близко к ЛЭП и опорам воздушных линий электропередачи (ВЛ). С целью защиты здоровья людей от негативного воздействия электрополей создаются санитарно-охранные зоны.

Приобретая жилье, следует знать, какое расстояние и сколько метров должно быть от опоры или столба электролинии до дома.

Возможные недуги

Учеными было доказано отрицательное воздействие электрических и магнитных полей ЛЭП на общее состояние и здоровье. В 60-х годах ими проводилась исследовательская работа, в ходе которой у лиц, живших в квартирах поблизости от ЛЭП, отмечался ряд недомоганий следующего характера:

• высокая общая утомляемость;
• раздражительность;
• депрессивные состояния;
• частые головные боли;
• слабый мышечный тонус;
• нарушения в работе сердечно-сосудистой системы;
• проблемы с памятью;
• бессонница.

Список физиологических расстройств можно продолжать бесконечно. Зарубежные ученые выявили, что дети, живущие на расстоянии менее 150 метров от электролинии, в 2 раза чаще страдают лейкемией, и почти у каждого из них имеются проблемы с ЦНС.

Доказан и тот факт, что чувствительность к электрическим и магнитным полям у каждого человека разная. Повышенную восприимчивость к электроизлучению называют электрической аллергией. Таким образом, один человек будет непрерывно ощущать на себе негативное воздействие ЛЭП, тогда как другой не почувствует никаких недомоганий.

В группу риска входят беременные женщины, лица, страдающие аллергией и нервными недугами, дети. Чем дольше находится человек в области действия электрополей, тем к более тяжелым последствиям это приводит. Страдают все жизненно важные системы: иммунная, половая, гематологическая, нервная, эндокринная, сердечная, сосудистая.

Более того, резко возрастает риск онкологии.

Системы организма	Явный вред	Скрытый вред
Нервная	Апатия, раздражительность	Истощение
Иммунная	Частые простуды	Понижение уровня лимфоцитов

Когда напряжение опасно

Напряжение в линиях электропередачи бывает опасным и безопасным. Существует связь между дальностью действия электрополя, вырабатываемого ЛЭП, и мощностью этой линии.

Эти величины прямо пропорциональны. Чтобы рассчитать напряжение, нужно учесть, что общее количество проводов в связующей одной фазы бывает разным. Напряжение бывает:

• 2 провода – 330 кВ;
• 3 провода – 500 кВ;
• наличие 4 проводов свидетельствует о напряжении в 750 кВ.

С целью обезопасить людей от негативных побочных эффектов были предписаны нормы ПУЭ (Правила устройства электроустановок) для дистанции от дома до ЛЭП, которые следует выполнять при возведении жилого дома и стройке нежилых общественных зданий. При покупке участка вблизи линии электропередачи следует соблюдать разрешенное расстояние.

Безопасное расстояние от ЛЭП до жилых территорий

Нормы предписывают безопасное расстояние от ЛЭП, когда вдоль нее должны быть созданы санитарно-защитные зоны, тип которых имеет тесную связь со степенью напряжения сети.

При возведении строений в непосредственной близости от линии электропередачи предусматривается расстояние:

• 0.4 кВ (380 В) – 2 м;
• 6–10 кВ – 10 м;
• 20 кВ – 10 м;
• 35 кВ – 15 м;
• 110 кВ – 20 м;
• интервал от 150 до 220 кВ – 25 м;
• 330, 400, 500 кВ – 30 м;
• 750 кВ – 40 м;
• 1150 кВ – 55 м.

ВЛ (воздушная линия) напряжением 6 кВ и даже 10 кВ для человека считается безопасной согласно СанПиН 2971-84. Это соответствует и нормативам Европы.

Для более корректного определения допустимых границ делают условную перпендикулярную проекцию на поверхность земли от боковых проводов ЛЭП. Представленные показатели напряжения лучше умножить на 10: это повысит степень защищенности.

Полностью безопасным будет минимальное расстояние в 100 метров. Во время непогоды в атмосферу производится выброс дополнительного количества противоположно заряженных ионов, а это приводит к разрастанию электромагнитного поля и захождению его на безопасные территории.

Таким образом, чем больше напряжение электролинии, тем дальше должен находиться жилой дом. В санитарно-охранной зоне, а также возле опор не должно быть гаражей, заборов и прочих конструкций. Более того, на этих территориях не сажают деревьев.

Воздушные линии не должны проходить над детскими учреждениями, учебными заведениями, жилыми строениями. Исключение составляют строения производственного назначения первого и второго уровней огнестойкости согласно стандартам противопожарной безопасности.

На видео ниже эксперты высказывают свое мнение по данному вопросу.

Удаленность ЛЭП от строений условна и предполагает безопасное размещение людей от линии электропередачи. Предусмотренное расстояние от ЛЭП до многоквартирного жилого дома не гарантирует полной защиты от вредного влияния электромагнитного излучения.

Если электрокабель прокладывается под землей, то размер безопасной площади сокращается. Вдоль подземной электрической прокладки предусматривается дистанция, составляющая один метр по обе стороны от крайних кабелей.

Однако перенос ЛЭП под землю представляет собой достаточно дорогостоящее мероприятие. Оно дороже воздушного варианта в два, а то и в три раза, поэтому на данный момент подземный вариант используется редко.

Подземные способы размещения кабеля используются преимущественно в крупных городах. В данном варианте провода прокладывают в траншее, поместив их в блоки или тоннели, углубляемые до одного метра. Кроме того, должен быть обеспечен доступ к подземным линиям на случай аварийной ситуации.

Какие есть дополнительные способы защиты

Чтобы повысить защиту от вредоносного действия полей, вырабатываемых ЛЭП, предусмотрены дополнительные варианты защиты. К ним относят:

1. Экранирующие приспособления для напряжения от 10 кВ.
2. Кровлю, произведенную из металлочерепицы или профлиста, следует заземлять. Крышу заземляют только в случае малого расстояния от нее до ЛЭП.
3. Наличие арматурной сетки – такой, которая закладывается в железобетонные стены.

В настоящее время официально не подтвержден факт вредоносного воздействия ЛЭП на здоровье человека. В России такие исследования не проводились. Но это не означает, что проблемы не существует.

Согласно наблюдениям зарубежных ученых, огромное количество людей, которые живут или работают в непосредственной близости от высоковольтных конструкций, испытывают на себе их отрицательное влияние, они часто испытывают недомогание. Кроме того, возрастает риск нервных недомоганий и развития онкологических заболеваний.

Санитарно-охранные зоны

Охранные зоны рядом с ЛЭП фиксируются при согласовании с требованиями Ростехнадзора. Границы охранных территорий отмечают в Госкадастре. Приобретая землю или жилье, требуется тщательно изучать кадастровую документацию, чтобы впоследствии избежать неприятных факторов.

Маркировка территории осуществляется с применением табличек, устанавливаемых на опорных конструкциях линии электропередачи на расстоянии 250 метров друг от друга. На табличках указываются размер зоны, мощность линии в кВт и контактная информация хозяина ЛЭП.

На территории санитарно-охранной зоны запрещается:

• запускать посторонние предметы, к примеру, воздушные змеи или летательные объекты по направлению к ЛЭП;
• забираться на опорные конструкции;
• загораживать прохождение и подъезд к опорным конструкциям;
• производить слив в грунт разъедающих жидкостей или веществ, способствующих образованию коррозии, поскольку они отрицательно воздействуют на опоры;
• организовывать свалки;
• высаживать или вырубать кустарники и деревья;
• проводить взрывные работы;
• использовать сельскохозяйственную технику выше 4,5 метра;
• разводить костры.

На этих территориях запрещается устраивать мероприятия, требующие участия большого количества людей.

Там также нельзя устанавливать спортивные и детские площадки. Таким образом, санитарно-охранную зону невозможно максимально использовать. Соблюдение всех правил является обязательным условием.

Охранная зона ЛЭП

Допустимые расстояния от жилого здания до линии электропередач

Возможность застройки территории, входящей в охранную зону рядом с ЛЭП, регулируется правилами для использования земель, относящихся к охранной зоне высоковольтной линии электропередач.

Необходимость соблюдать нормы по СаНПиН связана с исследованиями в области магнитных полей, которые оказывают вред здоровью.

Расстояние до населенных пунктов от высоковольтных ЛЭП по нормам СаНПиН

По результатам исследований, выявлены серьезные нарушения здоровья у людей, проживающих в близком соседстве от линии электропередач. Серьезные изменения затрагивают почти все системы организма:

• нервную;
• сердечно-сосудистую и эндокринную;
• мочеполовую;
• нарушение общего эмоционального состояния.

Исходя из этих исследований, указано на каком расстоянии от линии передач можно возводить жилые дома. Также обозначены зоны, запрещенные для использования под застройку жилыми зданиями и инженерными сооружениями.

Земельные наделы, расположенные в охранных зонах линий электропередач, и находящиеся в собственности не подлежат изъятию у владельцев. Они могут быть использованы ими с учётом ограничений (обременений), предусмотренных вышеуказанными Правилами.

Размеры охранных зон вдоль ЛЭП

Переведение территории в статус охранной зоны, не влияет на законность сделок с земельной собственностью. Обременение территории должно быть обязательно оговорено в земельных документах, подтверждающих права собственника. Обременение подтверждает запрет на ведение строительства зданий, предназначенных для длительного пребывания людей в охранной зоне.

Расстояние от ЛЭП и магнитное излучение

При прохождении по проводам электроны создают вокруг своего носителя электромагнитное поле. В зависимости от вида тока значение излучения постоянное или переменное. Непрерывное изменение значения тока с плюса на минус и наоборот заставляет поле менять свою величину в 2 раза чаще.

Воздействие магнитного излучения отрицательно сказывается на физическом состоянии человека, как и облучение радиацией.

Исследования по воздействию электромагнитных излучений на человека и живую природу начали проводить в конце 70 годов. По результатам обследования людей в разных странах ВОЗ – Всемирная организация здравоохранения определило максимально допустимые нормы излучений в герцах за единицу времени. В РФ и других странах были разработаны нормативные документы, запрещающие промышленное и гражданское строительство на близком расстоянии от ЛЭП.

У людей, длительное время находящихся в зоне сильного поля, обнаруживали онкологические заболевания, сердечные болезни. Женщины страдали от бесплодия. Мужчин преследовали патологии мочеполовой системы. Появлялись общая слабость. Сокращалась продолжительность жизни.

Дешевая земля вблизи охранной зоны

Основываясь на нормах СанПиН, были разработаны правила застройки, и созданы под высоковольтными линиями санитарные зоны. Детские учреждения, находящиеся в опасном поясе, должны быть закрыты. Запрещено строительство жилых домов постоянного и временного проживания ближе, чем указана дистанция до высоковольтных линий в СанПиН 2971-84.

Продать дом, расположенный в опасной зоне, невозможно. Санитарные и противопожарные организации не утвердят такой документ. При застройке участков ИЖС надо учитывать расстояние до ЛЭП, расположенной поблизости.

Насколько опасно излучение высоковольтных линий, демонстрируют цены на землю. Вблизи линий электропередачи стоимость участков низкая. По мере удаления повышается каждые 50 м. Соблазняться дешевизной не стоит. Надо подумать о здоровье своей семьи.

Ширина санитарной зоны

Безопасное расстояние от ЛЭП измеряется перпендикулярно оси ВЛ – высоковольтной линии. В качестве начала отсчета берется проекция крайнего провода на землю или наружная точка конструкции опоры. Ширина санитарной зоны зависит от напряжений в проводах и определено СанПиН 2971-84. Фон излучения измеряется на уровне 1 метра над почвой.

Читайте также: Расстояние от мангала до жилого дома и забора соседей: нормы пожарной безопасности СНиП

В санитарной зоне нельзя ничего строить, сажать и находиться длительное время. Землю под ЛЭП запрещено продавать и использовать в коммерческих целях.

Как определить напряжение ЛЭП

При покупке участка важно убедиться, что расстояние до ВЛ – высоковольтной линии — безопасное. Информация, какое именно напряжение в расположенной поблизости линии электропередачи, не всегда имеется в свободном доступе. Определить его можно самостоятельно по количеству проводов в связке и дисков изоляторов возле столба.

Один провод означает, что напряжение потребительское менее 330 кВ с частотой 50 Гц.

Более высокое значение можно определить по количеству проводов в пучке кабеля:

• 1 шт. — до 330 кВ;
• 2 шт. — 330 кВ;
• 3 шт. — 500 кВ;
• 4 шт. — 750 кВ;
• 6-8 шт. — от 1000 кВ и более.

Считать следует не количество кабелей, протянутых между опорами, а провода в одном пучке. Дополнительно ориентироваться можно по высоте, на которой они протянуты: чем выше они расположены, тем больше в них напряжение.

Для линий в один провод напряжение определяется по количеству изоляторов – керамических дисков в одной грозди, свисающей со столба. Нормативные цифры приведены в списке:

1. 3-5 изоляторов — 35 кВ.
2. 6-8 изоляторов — 110 кВ.
3. 15 изоляторов — 220 кВ.

Напряжение в жилых районах

По улицам в пределах жилых кварталов линии электропередачи имеют напряжение 6–10 кВ, что не создает излучений, превышающих безопасное для человека значение. Эти провода подводятся в дома, проходя над ограждениями участков.

Для них также разработаны нормы по безопасному использованию. По СНиП жилые дома и другие строения должны располагаться не ближе 5 м от красной линии. Это черта передней границы участка.

По ней проходят все подземные и воздушные коммуникации, включая линии электропередачи. Нарушает безопасную дистанцию только провод, подведенный непосредственно к зданию.

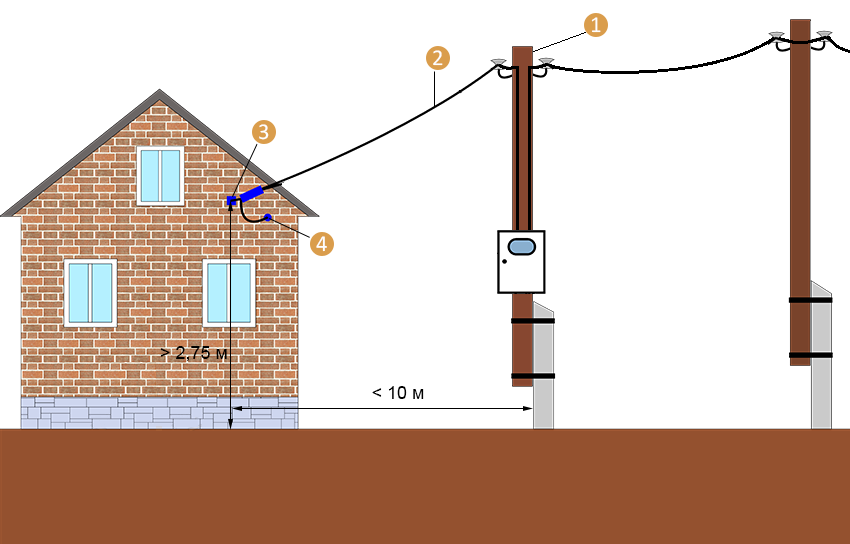

Изолятор, на котором крепится провод снаружи, должен находиться на стене здания на высоте 2,75 м и выше. Ввод в дом не должен располагаться над и рядом со спальными, детскими комнатами и помещениями, где семья проводит много времени. Оптимальный вариант – стена кладовой, подсобного помещения, прихожей.

Минимальное провисание СИП над пешеходной дорожкой составляет 3,5 м. Провисание провода между столбами ВЛ должно быть больше 6 м от земли над проезжей частью.

В частном секторе ЛЭП проходит по одной стороне улицы – красная линия на плане. Расстояние от ЛЭП до частного жилого дома на земле ИЖС должно четко соответствовать нормативам ПУЭ. Протягивать провода для подключения дома с противоположного бока надо только через дополнительные опоры.

Высота до изоляторов превышает 6,2 м. Минимальная дистанция от ЛЭП напряжением 6 кВ до деревьев – 2 метра по горизонтали.

Как защититься от электромагнитного излучения

По мере удаления от линии электропередачи магнитное излучение уменьшается. В СанПиН указана дистанция, когда оно достигает допустимого значения, но не исчезает полностью. Специалисты утверждают, что совершенно безопасное расстояние в 10 раз превышает допустимое.

Дополнительно в доме имеются провода и электрические приборы. Они тоже при работе излучают электромагнитные волны на расстоянии до 2 метров от компрессора и нагревательных элементов.

Самыми опасными являются утюги и холодильники. Наибольшее излучение получают люди от телевизоров, поскольку длительное время находятся перед ними. В результате все излучения суммируются, и получается значение, превышающее безопасное для человека.

Дома, находящиеся на расстоянии ближе 100 метров от линий с бытовым напряжением и 200 м от высоковольтных линий, необходимо защищать от электромагнитных излучений.

Необходимо учесть

Расположения зданий следует учитывать при строительстве и сразу экранировать фасад. В уже построенных домах, особенно старых, расположенных вблизи высоковольтных линий, необходимо сделать ремонт и защититься частично от наружного магнитного поля.

Крыша должна иметь металлическую кровлю. Стены обтянуты внутри стальной сеткой. Она укладывается на поверхность стены под штукатурку.

При строительстве нового дома надо использовать для кладки стен шлакоблок.

Он лучше кирпича отражает и поглощает излучения. При этом крыша и сетка стен должны быть заземлены.

Внутри дома надо устанавливать розетки с заземлением для включения в них всех энергоемких приборов. Конструкцию заземления можно сделать одну:

1. На расстоянии от 5 м разметить равнобедренный треугольник со сторонами по 2 м.
2. Прокопать канаву по периметру глубиной 20–25 см.
3. По углам забить прутья диаметром 10–12 мм. Длина их составляет 2 м.
4. Соединить штыри железной полосой шириной 20 мм. Толщина ее не менее 1,5–2 мм. Обвязку приварить к каждому штырю или прикрепить болтами, зачистив предварительно места контакта от окалины и грязи.
5. Полосу металла приварить к контуру и провести по канаве глубиной 20 см в дом.
6. Засыпать землей все траншеи.

По дому следует сделать проводку с расчетом сделанной конструкции. Все провода от 3 фазы провести и подключить к клеммнику, приваренному к полосе от заземления.

Разрешенную удаленность от опор, требования СанПиН и СНиП следует обязательно соблюдать при строительстве дома и подсобных помещений. Причем это одинаковые правила как для домов в городе, так и для построек в СНТ и ИЖС, находящихся в деревне или в сельской местности.

Выбирая недвижимость, мы взвешиваем множество факторов – качество подъездных путей, удаленность от центра города, развитость коммуникаций и пр. Но когда коммуникации в виде высоковольтных линий электропередачи (ЛЭП) находятся прямо над головой, возникает вопрос, насколько это безопасно. И часто продать жилье рядом с ЛЭП – большая проблема.

В СССР магнитная составляющая излучения высоковольтных ЛЭП вообще не учитывалась в нормативах безопасности. Разрешалось и строительство в зоне ЛЭП, и проживание. Допустимые в России с 2007 года показатели магнитного излучения сегодня в десятки раз выше аналогичных стандартов в Скандинавии и ряде других европейских стран.

Большинство опрошенных БН экспертов советует взвесить и даже провести некоторые измерения, прежде чем купить или строить новое жилье рядом с ЛЭП.

Взгляд в историю

Как ни странно, человечество гораздо лучше осведомлено о безопасных уровнях радиации, чем о критических уровнях электромагнитного излучения. Высоковольтные ЛЭП – это именно источники электромагнитного поля промышленной частоты – 50 Гц. Их провода – своего рода антенны для радиоволн огромной длины – 6 млн м, эти волны именуют «мегаметровыми».

Для сравнения: радиостанции FM-диапазона вещают на волнах длиной в несколько метров, а сотовые сети стандарта GSM используют дециметровые волны.

В СССР допустимые нормативы учитывали только электрическую составляющую поля, а воздействие на человеческий организм магнитной составляющей вообще не оценивалось.

Покупка жилья на вторичном рынке: какие существуют риски? Приобретая квартиру, комнату или дом на вторичном рынке, необходимо досконально проверить историю >> С электрической напряженностью электрического поля проблем как раз не возникает. Максимально допустимый уровень напряженности внутри жилых помещений – 0,5 киловольт на метр (кВ/м), в зонах жилой застройки – 1,0 кВ/м. Превысить его, как утверждают специалисты, очень сложно, поэтому в «советской» версии под линиями вплоть до 220 кВ допускалось находиться сколь угодно, а иногда даже строиться.

Дачные поселки под высоковольтными линиями встречались довольно часто. Позже появились так называемые охранные зоны ЛЭП, призванные защищать скорее сами конструкции, нежели здоровье населения. Так или иначе, они учитывали расстояние от дома до ЛЭП.

Напряжение ЛЭП, кВ

Магнетизм страшнее электричества

«Большинство наших практических исследований подтверждают – напряженность электрического поля вблизи ЛЭП не превышает установленных нормативов. По магнитному полю – все не так однозначно. Величина магнитного поля зависит от токов, проходящих по проводам, материала стен здания, и даже конструкции опор ЛЭП» – сообщил директор Центра электромагнитной безопасности, член Научно-консультативного комитета программы «ЭМП и здоровье» Всемирной организации здравоохранения (ВОЗ) Олег Григорьев.

Ряд западных исследований свидетельствуют, что при проживании вблизи ЛЭП повышается риск ряда заболеваний, причем именно из-за магнитной составляющей. Некоторые результаты настораживают.

Так, шведские ученые установили, что у людей, проживающих на расстоянии до 800 м от ЛЭП напряжением 200 кВ, статистически чаще встречаются лейкозы, опухоли мозга, онкология молочной железы. У мужчин снижается репродуктивная функция, снижается процент рождения мальчиков. Исследователи установили, что виной всем перечисленным проблемам – повышенный уровень магнитной составляющей электромагнитного поля, и оценили опасный порог плотности магнитного потока в 0,1 микротеслы (мкТл).

К аналогичному выводу пришли и финcкие специалисты. Правда, исследования они проводили в пятисотметровом коридоре от ЛЭП напряжением 110-400 кВ. Опасным порогом ученые Финляндии сочли значение плотности магнитного потока в 0,2 мкТл.

Агентство по исследованию рака ВОЗ отнесло магнитное поле промышленной частоты (МППЧ) с плотностью потока выше 0,3-0,4 мкТл к «возможным канцерогенам» группы 2В. Чтобы было понятно, есть еще группа 2А («вероятных канцерогенов») и группа 1, в которую, собственно, входят абсолютно доказанные канцерогены. Эксперты ВОЗ допускают, что магнитная составляющая электромагнитного поля промышленной чистоты плотностью потока выше 0,3-0,4 мкТл – «в условиях длительного хронического воздействия, возможно, является канцерогенным фактором окружающей среды».

Справедливости ради заметим, что в новом тысячелетии и российские стандарты также «увидели» наконец опасность магнитной составляющей поля. СанПиН 2.1.2 1002-00 установил предельное значение магнитного показателя для жилых помещений в 10 мкТл, а для территории жилой застройки – в 50 мкТл. С 10 ноября 2007 года вступили в силу более строгие рамки, составляющие 5 и 10 мкТл соответственно.

Увы, даже эти цифры – в десятки раз выше «скандинавского» порога в 0,2 мкТл, который стал официальным критерием для многих государств.

«Ряд стран подтвердил эти нормативы законодательно. Это Швейцария, Скандинавские страны, Израиль и некоторые другие. Но России нет в этом списке.

Считаю целесообразным для вновь вводимых жилых объектов и для всех школьных и дошкольных учреждений придерживаться рекомендация ВОЗ по данному вопросу. Пусть это и не имеет гигиенического обоснования, но предупредительный принцип ВОЗ как раз и предусмотрен для таких ситуаций», – говорит Олег Григорьев.

Пока представители научного мира не могут найти биологического обоснования воздействию МППЧ на организм человека. Существует и особое мнение. Дескать, ЛЭП не могут оказывать существенного влияние на здоровье людей, так как на расстояниях в 200 метров от проводов магнитное поле, образованное ими, меньше магнитного поля Земли, которое составляет 30-50 мкТл.

Однако не следует забывать, что магнитное поле нашей планеты относительно постоянно, и не вибрирует с частотой 50 Гц в секунду, как МППЧ.

Враги внешние и внутренние

При осмотре объекта недвижимости не стоит сразу паниковать, если рядом обнаружится ЛЭП. Для начала оцените ее напряжение. В России наиболее часто встречаются ЛЭП напряжением 6, 10, 35, 110, 150, 220, 330 и 500 кВ.

Определить, какое напряжение у данной линии можно косвенно, посчитав количество изоляторов (в ЛЭП до 220 кВ), или число проводов в одной связке («пучке») для линий от 330 кВ и выше.

Дешевизна земельных наделов в санитарной зоне

Опираясь на нормы СанПиН, были определены правила застройки, и созданы под высоковольтными линиями охранные зоны. Любые детские учреждения, в том числе образовательного характера, расположенные в опасном удалении, должны быть закрыты. Было запрещено строительство жилых домов постоянного и временного проживания ближе, чем указана минимальная дистанция до высоковольтных линий в СанПиН 2971-84.

На электростанции

Отметим, что продать дом, находящийся в опасной зоне, не представляется возможным. Никакие санитарные и противопожарные организации не утвердят подобный документ. При застройке земельных участков ИЖС нужно обязательно учитывать расстояние до ЛЭП, расположенной рядом.

Цены на землю показывают, насколько опасно излучение высоковольтных линий для здоровья человека. Можно заметить, что вблизи линий электропередачи стоимость участков низкая. По мере удаления от нее повышается каждые 30 метров. Необдуманно соблазняться дешевой ценой не стоит. Прежде всего надо подумать о здоровье своей семьи.

Размеры охранной территории

Сразу подчеркнем, что безопасное расстояние от ЛЭП измеряется перпендикулярно оси ВЛ – высоковольтной линии. За начало отсчета берут проекцию крайнего провода на землю или наружную точку конструкции опоры. Ширина санитарной зоны напрямую зависит от напряжения в проводах и определяется СанПиН 2971-84.

Электромагнитное излучение, его фон, замеряется на высоте 1 м над почвой.

Ширина охранной зоны по нормам СанПиН в 2022 году

Отметим, что в санитарной зоне нельзя ничего строить, сажать, а также находиться длительное время. Землю под ЛЭП запрещено продавать и использовать в коммерческих целях как в городе, так и в сельской местности, на участках в СНТ или ИЖС.

FPL | Безопасность | Безопасная работа вблизи линий электропередач

FPL | Безопасность | Безопасная работа вблизи линий электропередач

Перейти к основному содержанию

/content/fplgp/us/en/northwest/about/safety/rights-of-way.html



В FPL безопасность является краеугольным камнем нашей приверженности нашим клиентам, нашим сотрудникам и тем, кто работает в обществе. Мы призываем всех, кто работает рядом с линиями электропередач, работать безопасно, чтобы избежать серьезных травм, спасти жизни и предотвратить материальный ущерб.

Контакт с линией электропередач может быть опасным — даже смертельным. Вот почему более десяти лет назад мы запустили программу FPL Safety 6, чтобы предупредить наших бизнес-клиентов и их сотрудников об этих опасностях. Программа содержит шесть основных правил безопасности, которым необходимо следовать при работе с линиями электропередач. Он включает в себя правила Управления по охране труда и здоровья США (OSHA), в которых перечислены минимальные безопасные расстояния от линий электропередач для рабочих и оборудования.

Помимо обеспечения безопасности работников, материалы Safety 6 помогают предприятиям соблюдать правила OSHA, снижать страховые взносы и контролировать расходы, связанные с травмами.

Брошюра по безопасности 6
(английский)

Брошюра по безопасности 6
(испанский)

Плакат о безопасности линий электропередач
(английский/испанский/креольский)

Правила безопасности

Всегда следуйте этим наиболее распространенным правилам безопасности 6, чтобы предотвратить ошибки возле ЛЭП.

Это самое важное правило: работайте на безопасном расстоянии от всех линий электропередач. Управление по охране труда и здоровья (OSHA) требует, чтобы оборудование находилось на расстоянии не менее 10 футов от линий электропередач с напряжением до 50 кВ. Для линий с напряжением выше 50 кВ требуемое расстояние еще больше (см. ниже). Если вы не уверены в напряжении линии электропередач, держитесь на расстоянии 20 футов при напряжении до 350 кВ и 50 футов при напряжении выше 350 кВ. Краны и деррик-краны должны выполнять дополнительные действия перед началом работы (см. Стандарты OSHA 29).CFR 1926.1400, вступивший в силу 8 ноября 2010 г.). Позвоните в FPL по телефону 1-800-375-4375 или в местную электроэнергетическую компанию, чтобы определить напряжение линий электропередач перед началом работы. Если вы стали свидетелем нарушения этого правила, держитесь подальше от оборудования и предупредите оператора, чтобы тот отошел от линии электропередач.

Напряжение линии электропередачи FPL	Минимальное расстояние приближения OSHA* (OSHA 1926. 1408 Таблица A)
от 0 до 50 кВ	10 футов
Свыше 50кВ до 200кВ	15 футов
Свыше 200 кВ до 350 кВ	20 футов
Свыше 350 кВ до 500 кВ	25 футов
Свыше 500кВ до 750кВ	35 футов

*Минимальное расстояние для проезда под линиями электропередач должно соответствовать правилам OSHA.

При работе с оборудованием, контактирующим с линией электропередач0035	Вы должны:
Если вы не  в опасности возгорания или поражения линией электропередач	Оставайтесь на месте. Если возможно, отодвиньте оборудование от линии электропередач. Предупредите других, чтобы они не приближались к оборудованию. Позвоните в FPL по телефону 1-800-4OUTAGE (1-800-468-8243) или в местную электроэнергетическую службу для получения помощи.
Если вам  в опасности и должен выйти из оборудования	Отпрыгните как можно дальше от оборудования и приземлитесь обеими ногами вместе. (Ни одна часть вашего тела не должна одновременно касаться оборудования и земли.) Прыгайте или шаркайте от оборудования, поставив ноги вместе, чтобы снизить риск поражения электрическим током. После очистки не возвращайтесь к оборудованию, пока FPL не объявит его безопасным. Позвоните по номеру 911 и/или позвоните в FPL по телефону 1-800-4OUTAGE (1-800-468-8243) или в местную электроэнергетическую компанию.
Если коллега по работе в опасности	Держись подальше. Предупредите коллег по работе, чтобы они держались подальше. Позвоните по номеру 911 и/или позвоните в FPL по телефону 1-800-4OUTAGE (1-800-468-8243) или в местную электроэнергетическую компанию.

Прежде чем приступить к работе, посмотрите вверх и запишите расположение линий электропередач. Вы можете серьезно пораниться или погибнуть, если предмет, который вы держите или на котором стоите, коснется линии электропередач.

• Прежде чем поднимать или удлинять какое-либо оборудование, способное дотянуться до линии электропередач, проверьте наличие линий электропередач во всех направлениях.
• Держитесь на безопасном расстоянии от любой линии электропередач, измеряя расстояние от конца или кончика собственного вытянутого досягаемости и включая конец или кончик любого предмета, который вы держите или несете. Не забудьте обеспечить еще большее расстояние в целях безопасности вблизи линий высокого напряжения, таких как линии электропередач.
• Даже неметаллические лестницы и оборудование могут проводить электричество.

Один простой звонок по номеру 811 запускает процесс бесплатной маркировки подземных коммуникаций.

• Локаторы коммунальных служб отметят примерное расположение и тип подземных коммуникаций краской и флажками.
• Во избежание дорогостоящего ремонта и задержек со строительством обязательно позвоните по номеру Sunshine State One Call of Florida по телефону 811 или 1-800-432-4770 не менее чем за два полных рабочих дня до начала земляных работ.* Посетите сайт www.sunshine811. com для получения дополнительной информации.

*В соответствии с Законом о предотвращении повреждений и безопасности подземных сооружений, глава 556, Устав штата Флорида.

При работе вблизи воздушных линий электропередач смотрите вверх, особенно если поблизости находятся деревья. Ответвления могут скрывать линии электропередач от глаз.

• Ищите линии электропередач при использовании любых инструментов. Даже неметаллические инструменты могут проводить электричество.
• Краны и вышки, которые приближаются к рабочему расстоянию в пределах 20 футов от линий электропередач с рабочим напряжением до 350 кВ или в пределах 50 футов от линий электропередач с напряжением более 350 кВ, обязаны принимать «меры по предотвращению вторжений». См. стандарты OSHA 29.CFR 1926.1400.
• Ищите линии электропередач при возведении строительных лесов, возведении каркаса здания, покраске, обрезке деревьев или сборе фруктов.
• Деревья могут проводить электрический ток. Прежде чем перемещать дерево под линию электропередач, посмотрите вверх и определите расстояние до вершины дерева. Держитесь на безопасном расстоянии в соответствии с требованиями OSHA.
• При работе на крышах зданий ищите линии электропередач.
• Перед транспортировкой больших лодок или крупных объектов определите безопасный маршрут, избегающий линий электропередач. Если вы не можете избежать линий электропередач, позвоните по телефону 1-800-375-4375, чтобы согласовать транспортировку и временное удаление* или обесточивание линий электропередач FPL.

* За временное удаление или перемещение линий электропередач может взиматься плата. Возможно, вам придется согласовывать перевозку негабаритных предметов с местными властями.

Всегда исходите из того, что любая поврежденная линия электропередач находится под напряжением, и держитесь подальше.

• Не прикасайтесь к линиям электропередач и не пытайтесь их перемещать.
• Немедленно позвоните по телефону 911 и 1-800-4OUTAGE (1-800-468-8243) или в местную электроэнергетическую компанию.
• Если коллега по работе касается оборванной линии или работает с оборудованием, контактирующим с линией электропередач, помните, что любая попытка спасения подвергает вас опасности.
• Если вам нужно спасти человека, находящегося в контакте с линией электропередач, никогда не используйте руки. Используйте сухой непроводящий предмет, чтобы переместить человека в безопасное место.

Важная контактная информация

Звоните по номеру 911 в любой экстренной ситуации.

Позвоните по номеру 1-800-4 ОТКЛЮЧЕНИЕ (1-800-468-8243), чтобы сообщить о контакте с линиями электропередач, оборванных линиях электропередач или отключении электроэнергии.

Прежде чем копать, позвоните по номеру 811.

Позвоните по номеру 1-800-375-4375, чтобы определить напряжение в линии электропередач или помочь с безопасной транспортировкой больших лодок или других крупных объектов.

Чтобы заказать дополнительные экземпляры этого плаката и/или брошюры «Безопасность 6», позвоните по телефону 1-800-375-2434.

Управление по безопасности и гигиене труда: www.OSHA.gov

Подробнее

Подробнее

Основы электробезопасности

Краны и тяжелое оборудование

Лестницы и длинные инструменты

10 250 зданий расположены слишком близко к линиям электропередач- The New Indian Express

В соответствии с Законом об электроэнергетике Индии, здания должны находиться на расстоянии 1,2 метра по горизонтали от линий 11 кВ и 4 метра от линий 66 кВ

Ранджани Мадхаван

Экспресс-служба новостей

Это очень напряжённый вопрос. Целых 10 250 зданий в городе не соблюдают обязательное минимальное расстояние от линий электропередач высокого напряжения. И кто должен действовать? BESCOM указывает на BBMP, который, в свою очередь, говорит, что правительство штата должно ответить на звонок.

BESCOM и BBMP проснулись после ряда смертей, связанных с поражением электрическим током, особенно детей в начале этого года. Должностные лица двух агентств осмотрели весь город на наличие зданий, расположенных слишком близко к линиям электропередач высокого напряжения, и обнаружили, что 10 250 зданий, включая жилые дома, находятся в опасности, поскольку они не выдерживают требуемого расстояния от линий сверхвысокого напряжения Карнатака Power Transmission Corporation 66 кВ и выше. и линии 11 кВ БЭСКОМ.

В соответствии с Законом об электроэнергетике Индии, здания должны находиться на расстоянии 1,2 метра по горизонтали от линий 11 кВ и 4 метра от линий 66 кВ. Эта буферная зона была нарушена в вышеуказанных случаях. Однако с момента завершения обследования никаких действий не было предпринято, кроме направления уведомлений владельцам зданий.

«В уведомлении мы попросили их либо изменить, либо освободить помещение. Некоторые постройки, такие как сараи в трущобах, придется снести, поскольку нет возможности модифицировать», — сказал представитель BESCOM, добавив: «Большинство зданий на самом деле можно модифицировать. Однако люди не обращают внимания на уведомления, отправленные от нас. BBMP имеет право принять против них меры, так как именно она выдала сертификаты на право владения. Однако до сих пор никаких таких проверок или действий предпринято не было».

Однако чиновники BBMP не уверены в своем следующем шаге. «После опроса у нас не было встречи координационного комитета с BESCOM для обсуждения следующих шагов. Зональные совместные комиссары имеют право принимать меры против структур, нарушающих закон», — сказал высокопоставленный чиновник BBMP, который не пожелал назвать свое имя. действовать самостоятельно.

«БЭСКОМ также может выдавать уведомления об отключении. Тем не менее, мы должны провести собрание координационного комитета, чтобы принять решение о следующем шаге», — добавил чиновник. не БМП. Во-первых, должен собраться координационный комитет, включающий должностных лиц обоих ведомств. Во-вторых, они должны провести встречу и поделиться подробностями опроса с комиссаром ББМП, заместителем мэра, лидерами оппозиции и правящей партии в ББМП и со мной. Затем мы представим отчет правительству штата, чтобы узнать, какие действия следует предпринять в отношении этих зданий».

СМЕРТИ ПРИВЕЛИ К ОПРОСУ

Опрос был ответом на некоторые из предотвратимых смертей от поражения электрическим током: 14 апреля этого года 13-летний мальчик залез на дерево, чтобы сорвать манго. Ветки не были обрезаны и находились слишком близко к проводам. Он использовал мокрую палку, чтобы попытаться достать фрукт, но наткнулся на провод под напряжением и был убит током.
