Расшифровка провода апв: Провод АПВ — технические характеристики, описание, расшифровка

Кабель АПВ — 0,45 кВ

Кабель АПВ — 0,45 кВ | расшифровка, характеристики и все сечения

Коды ОКП:

35513301

Таблица сечений кабеля АПВ — 0,45кВ (мм²)

• АПВ 1х0,5
• АПВ 1х0,75
• АПВ 1х1

• АПВ 1х1,5
• АПВ 1х2,5
• АПВ 1х4

• АПВ 1х6
• АПВ 1х10
• АПВ 1х16

• АПВ 1х25
• АПВ 1х35
• АПВ 1х50

• АПВ 1х70
• АПВ 1х95
• АПВ 1х120

• АПВ 1х150
• АПВ 1х185
• АПВ 1х240

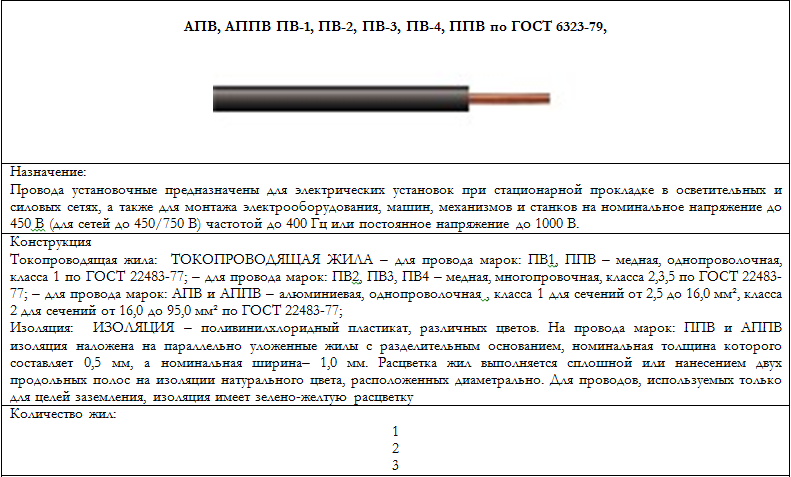

Конструкция кабеля АПВ — 0,45кВ

1. Токопроводящая жила: алюминиевая, однопроволочная или многопроволочная, класса 1 для сечений от 2,5 до 16 мм2 вкл., класса 2 для сечений от 25 до 120 мм2 вкл. по ГОСТ 22483.
2. Изоляция – из ПВХ пластиката, различных цветов. Расцветка выполняется сплошной или нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку. Цвет сплошной изоляции или наносимых продольных полос должен быть оговорен в заказе и имеет условное обозначение.



Расшифровка кабеля АПВ — 0,45кВ

Х1 Х2*Х3 Х4
Х1 — Буква А — Алюминиевая токопроводящая жила, П — провод, В — изоляция из поливинилхлоридного пластиката.
Х2 — количество жил.
Х3 — сечение жилы (в мм²).
Х4 — ГОСТ или ТУ.

Например: АПВ 1х0,5 Техническое Условие завода производителя.

Применение кабеля АПВ — 0,45кВ

• Провода применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 В (для сетей до 450/750 В) частотой до 400 Гц или постоянное напряжение до 1000 В;
• Провода предназначены для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др. , для монтажа электрических цепей.

Технические характеристики кабеля АПВ — 0,45кВ

Вид климатического исполнения ОМ и ХЛ , категория размещения 2 по ГОСТ 15150-69.
Диапазон температур эксплуатации:	от -50°С до +70°С
Относительная влажность воздуха при температуре +35°С:	до 100%
Провода стойки к воздействию плесневых грибов.
Провода стойки к воздействию механических ударов, линейного ускорения, изгибов, вибрационных нагрузок, акустических шумов.
Провода не распространяют горение.
Монтаж проводов должен производиться при температуре, не ниже:	-15°С
Радиус изгиба при монтаже должен быть, не менее:	10 диаметров провода
Длительно допустимая температура нагрева жил не должна превышать:	+70°С
Строительная длина проводов, не менее:	100 м
Срок службы проводов, не менее:	15 лет
Гарантийный срок эксплуатации:	2 года со дня ввода проводов в эксплуатацию

Авторизация
Регистрация
Забыли пароль?

Описание и технические характеристики провода АПВ

Главная

Обзоры и советы

Статьи

Описание и технические характеристики провода АПВ

Силовые провода АПВ распределяют электрическую энергию в различных сетях осветительного и электрического характера, при этом, они могут отлично функционировать при напряжении в четыреста пятьдесят вольт и частоте до четырехсот герц, или при постоянном напряжении в одну тысячу вольт. При помощи кабеля АПВ, электричеством могут быть оснащены различные машины, аппараты и станки. Провод может быть алюминиевым однопроволочным, а так же многопроволочным, но второй тип весьма ограничен в гибкости. Поливинилхлоридный пластик изолирует силовой провод, пластик может иметь разнообразную расцветку.

Существуют ограничения для эксплуатации силового провода АПВ – это минус пятьдесят градусов и плюс семьдесят, если влажность составляет сто процентов. Лучше всего производить монтаж провода при температуре, которая не достигает – минус пятнадцати градусов. По своей сути провода АПВ очень гибкие и легко гнуться на девяносто градусов. Этот вид провода стойко переносит грибковые атаки. Не получают воздействия от различных вибраций, перепадов напряжения, всех видов шумов и стойко переносят изгибы.
Провод распространяется оптом и в розницу и, обычно, имеет двухлетнюю гарантию и срок годности не превышающую пятнадцати лет. Условия прокладки  и эксплуатации провода, не имеют особых ограничений, они отлично функционируют в помещениях и на улице. Благодаря широкому температурному диапазону использования, провода АПВ могут применяться даже на судах дальнего плавания. Они часто используются потребителями для подключения дачных домов, для временной проводки и подключения строительных городков и бытовок, гаражей в том числе металлических гаражей, в которых не выполнена теплоизоляция. Мы сталкивались даже с одним не очень обычным использованием АПВ. Наши клиенты приобретали у нас АПВ  2,5 для подключения елочных гирлянд на новогодних елках. Причем после праздника елки утилизировались вмести с проводом. Т.е. основное преимущество АПВ это низкая цена и не большой вес
Расшифровка аббревиатуры кабеля АПВ: Буква «А» — обозначает алюминиевую жилу, которая и проводит ток. Буква «П» — обозначает сам провод, а последняя буква «В» — обозначает, ни что иное, как виниловую изоляцию.

Техника безопасности

При покупке провода стоит обратить внимание на толщину и целостность поливинилхлоридной изоляции, ведь именно от ее качества зависит безопасность в целом. Не стоит закрывать глаза и на безопасность при прокладке провода АПВ, ведь неправильно зафиксированный или утопленный в землю/штукатурку провод может стать причиной большой опасности. Например, если в доме присутствуют домашние животные, которые могут разгрызть ПВХ изоляцию, или, если в доме есть ребёнок, который во время игры, может не заметить оголённый провод. Пренебрежение техникой безопасности может привести к летальному исходу, поэтому стоит тщательно проконтролировать качество приобретаемого провода и правильность его прокладки.
Необходимо учитывать, что удара током в результате пробоя изоляции провода на корпус эл. машин и механизмов, а также труб, металлорукавов и лотков в которых проложены провода, можно избежать, благодаря использованию техники заземления и устройств защитного отключения (УЗО). Работа системы заземления базируется на том, чтобы все металлические конструкции, которые и составляют основную угрозу, были снабжены штырями (или подключены к штырям)  из того же металла, которые глубоко забиваются в землю, куда и направляется ток, при перепадах напряжения.
Техника безопасности обязывает всех потребителей использовать эту систему. Заземляющий провод невозможно провести наугад, нужно хорошо просчитать и посоветоваться с профессиональными электриками. Проводник заземления, который считается основным в системе обеспечения электробезопасности потребителя, обязан иметь определённое сечение и желто-зеленую расцветку. Если дом, в котором потребитель собирается прокладывать кабель, стоит на большом фундаменте, установка заземляющий приспособлений может не понадобиться. Если фундамент не достаточно большой, или есть другие минусы в сооружении, позволяющие току причинить вред людям, нужно сооружать заземляющую систему. Для больших домов существует особое правило, при котором происходит устройство этой системы. Металлические пруты или штыри, посаженные в землю должны соединяться лентой из стали. Только выполнение всех правил ПУЭ при монтаже и покупка только качественных проводов и материалов, позволит потребителю спокойно пользоваться всеми электрическими приборами, а  провода будут служить долгие годы.

Дом — ДКГ

Стекловолокно

СП АО «Deutsche Kabel AG Tashkent» (DKG) создало новую компанию СП ООО «Falk Porsche Fiberglass» (FPF) в Узбекистане и входит в глобальный бизнес стекловолокна и композитов.

посмотреть еще

Резервуары из стеклопластика

Трубы из стеклопластика

Профили из стеклопластика

Системы из стеклопластика

Решетки из стеклопластика

Листы из стеклопластика

Геосинтетика

Геосинтетики — класс строительных материалов, обычно синтетических или волокнистых, а также из другого сырья, поставляемых в сложенном компактном виде и предназначенных для создания слоев различного назначения в транспортном, гражданском и гидротехническом строительстве.

посмотреть еще

Геосетка

читать далее

Армирующая сетка для асфальта

читать далее

Тканая армирующая ткань

читать далее

Геосетка

читать далее

Армирующая сетка для асфальта

читать далее

Армирующая ткань

читать далее

Сталь

Продукция металлургического производства, полученная на прокатных станах методом горячей прокатки, а также методом непрерывной разливки стали.

Подробнее

Кабели

К кабельно-проводниковой продукции относятся электротехнические изделия (кабели, провода и шнуры), предназначенные для передачи электрической энергии, сигналов связи и других информационных сигналов на расстояние или для изготовления обмоток электрических машин, аппаратов и устройства.

посмотреть еще

Технический менеджмент и надзор за проектом

Отчеты инженера-строителя, База данных календаря проекта, Фотогалерея проекта, Строительный чертеж, Контроль безопасности

Рабочий проект, Надзор за проектом, Лицензирование, Составление бюджета, Тендеры и Строительство

Управление проектом

Общее администрирование, протокол коммуникаций и проблем, график управления проектом, проект контроля качества, управление бюджетом, управление финансовой программой

Узбекистан
Язъяванское водохранилище

Узбекистан
Строительство хвостохранилища Ангрен

Узбекистан
Электролизеры, диаметр 7м, высота 4м

Узбекистан
Язъяванское водохранилище

Узбекистан
Строительство хвостохранилища Ангрен

Узбекистан
Электролизеры, диаметр 7м, высота 4м

Развивайте свою карьеру в DKG Group

Мы предъявляем высокие требования к уровню образования и профессиональному опыту кандидатов. Но при этом мы открыты к сотрудничеству и поэтому, вне зависимости от наличия вакансий, готовы рассмотреть резюме кандидатов, не имеющих профессионального опыта, но обладающих важными для нас качествами.

Отправить резюме

расшифровка маркировки, назначение, плюсы и минусы

Электрический кабель — вещь невидимая, но необходимая в доме. Обеспечивает освещение, электроприборы, отопление и подогрев воды и многое другое. Разновидности, виды и виды исчисляются сотнями. Новичку достаточно знать самые популярные модели.

Содержание

1. Разновидности и особенности электрических кабелей
2. Жилы в электропроводке
3. Изоляция электропроводки
4. Основные виды электрических проводов
5. Провод ПБПП (плоский)
6. Исполнение ПБППг
7. Жила алюминиевая АПУНП
8. Двух- или трехжильная ППВ
9. Провод марки АППВ
10. АПВ алюминиевый с изоляцией из ПВХ
11. Исполнение ПВ1 — ПВ5
12. Шнур соединительный ПВ1 — ПВ5
13. Шнур соединительный шнур плоский в оболочке ШВВП
14. Разновидности кабелей электрических
15. Марка ВВГ
16. Силовой КГ гибкий
17. Бронированный ВБбШв

Разновидности и особенности кабелей электрических

Кабель — изделие, состоящее из трех и более изолированных жил.

Понятия электрический кабель и провод следует разделять хотя бы потому, что у них разные показатели мощности.

Кабель — изделие, объединяющее три или более изолированных проводника. Имеют дополнительную защиту из специальных материалов: пергамента, свинца или резины.

Провод Эл — изделие, состоящее из жил, объединенных общей оболочкой. Их количество может быть от одного до пяти.

Жил в проводке

Жилу часто делают из меди, так как проводимость тока у этого металла высокая. Он может быть монолитным или состоять из тонких проволок. Медный тип многожильного провода прочнее и предпочтительнее для проводки, так как будет высокая проводимость тока при минимальном нагреве.

Есть один большой недостаток: неудобство в использовании. Скручивание жил не дает полного соединения, в отличие от монолитной конструкции. Трение скручивания приводит к разрушению, сечение уменьшается. В таких случаях применяют соединительные детали (соединители) с резьбовыми хомутами.

Соединения и застежки незаменимы. Однако многожильные провода выглядят неаккуратно и криво при скреплении скобами. Незакрытая коробка тоже не вариант, так как токопроводящие части выпадают.

Изоляция электропроводки

Отличие кабеля от провода

Изоляционные оболочки кабелей изготавливаются из поливинилхлорида (ПВХ). Этот материал защищает потребителя от нежелательного контакта с токопроводящими частями. В этом случае продукция подлежит:

• внутреннее механическое повреждение;
• поверхностные переломы, сгибы, скручивания;
• чрезмерный перегрев,
• химическое окисление.

Это приводит к неисправности кабеля и представляет опасность для человека.

Во избежание плачевных ситуаций в помещениях принимаются меры безопасности: современный метод монтажа предполагает прокладку проводов в кабель-каналах с разным сечением. Они обеспечивают защиту и визуальный контроль состояния изделий.

Основные виды электрических проводов

Провода различаются по мощности, назначению и условиям применения. Достаточно разобраться в 9 типах, чтобы найти подходящий для повседневного использования.

Провод ПБПП (плоский)

ПБПП

Самый распространенный провод для бытовых и ЛЭП. Медные токоведущие части позволяют подключать мощную нагрузку. Не может работать с высоким напряжением (не более 250 В).

Изоляция из ПВХ скрывает сплошную медную жилу. Сечение такой конструкции колеблется от 1,5 до 6 мм2.

Провод термостойкий (до 50°С), при этом не выдерживает низких температур (до -15°С). Используется при монтаже розеток в жилых помещениях.

Модификация ПБППг

Характеристики аналогичны предыдущему типу:

• невосприимчивость к теплу;
• непереносимость низких температур;
• выдерживает небольшие нагрузки;
• сечение (до 6 мм2).

Отличается количеством пунктов:

• лучевое строение вены;
• высокая эластичность;
• подверженный разрушению или истиранию;
• в конструкцию входит 2 провода

Провод ПБППг популярен в бытовых условиях благодаря гибкости и простоте монтажа.

Алюминиевый провод APUNP

APUNP

Самый дешевый электрический алюминиевый провод на рынке. Прямая жила сечением от 2,5 до 6 мм2 рекомендуется для использования во временных постройках и в цепях с малой нагрузкой.

Электрики отмечают единственный плюс — стоимость. Но при постоянном использовании этот тип может быть опасен.

Двух- или трехжильный ППВ

Токопроводы или жилы в этом исполнении скрепляются изолирующей лентой из ПВХ. Само изделие также упаковано в ПВХ. Провод способен выдержать 450 В, при частоте 400 Гц. Устойчив к низким и высоким температурам в диапазоне от -50 до +70°С.

Проволока марки АППВ

АППВ

По структуре аналогичен ППВ:

• устойчивость к перепадам температуры;
• несколько проводников;
• наличие зажимов;
• работают с высоким напряжением и частотой.

Алюминиевая жила сечением 2,5 мм2 снижает качество провода и цену. Используется при прокладке открытой и закрытой проводки.

Алюминиевый АПВ с изоляцией из ПВХ

АПВ

Выпускается в двух исполнениях: монолитном и многожильном (пучок).

Диапазон сечений для монолитного сердечника начинается от 2,5 и заканчивается 16 мм2, для пучкового — от 25 до 95 мм2.

Популярен для прокладки линий электропередач, так как устойчив к повышенной влажности. Выдерживает от -50 до +70°С.

Модификация ПВ1 — ПВ5

Характеристики и технические показатели совпадают с АР, только вместо алюминия используется медь.

Отличается цветовой изоляцией и использованием провода при сборке управляемых шкафов.

Соединительный шнур ПВА с изоляцией из ПВХ

ПВА 3×4

Электрический шнур может содержать до пяти жил в жгуте. Мощность на порядок выше, чем у других видов. Сечение от 0,75 до 16 мм.

Удобное подключение бытовой техники благодаря цветовому разделению. Поддерживает работу в сети с напряжением 380 В и частотой 50 Гц.

ПВС эластичен, кроме того, он защищен от защемления и изломов. Температурный режим ограничен (от -25 до +40°С).

Шнур плоский в ПВХ оболочке ШВВП

Два или три провода помещаются в ПВХ оболочку. Модификация плоская, выглядит как расплющенный шнур с двумя соединенными частями. Есть разновидности с тремя жилами и многожильным строением токоведущей части.

Удобный, безопасный для наружной проводки. Выдерживает напряжение до 380 В при сечении до 0,75 мм2.

Разновидности электрических кабелей

Марка ВВГ

ВВГ

Стандартный кабель. Доступны в двух вариантах: балочные или сплошные конструкции. Он может передавать ток с напряжением до 1000 вольт. Некоторые модели рассчитаны на напряжение до 3000 В.

Подходит для рисования силовых линий. Диапазон стержней колеблется от 1,5 до 5 мм. Температурные колебания держатся от -40 до +50°С.

Некоторые модификации отличаются изоляционной конструкцией, типом металлических жил (вместо медных — алюминиевых) и формой кабеля.

Power KG flexible

Достоинством является гибкость.
