Расшифровка маркировки авббшв: Кабель авббшв: расшифровка маркировки, технические характеристики

расшифровка маркировки, особенности конструкции и области применения

В настоящее время единственно возможным способом передачи электроэнергии высокой мощности на расстояние является электрокабель. Он представляет собой изделие, состоящее из токопроводящих жил с определенным сечением, расположенным в изоляции. Промышленностью выпускается большое количество этих электротехнических изделий, отличающихся различными параметрами. Одним из наиболее популярных в данный момент является АВБбШв кабель.

• Расшифровка маркировки
• Конструкция и технические характеристики
• Применение и особенности прокладки

Расшифровка маркировки

Для обозначения конструктивных особенностей проводов принято использовать специальную маркировку. Каждый специалист в области электротехники должен уметь ее понимать. Расшифровка АВБбШв имеет следующий вид:

• А — обозначает материал токопроводящих жил и в данном случае это алюминий.
• В — каждый проводник покрыт изоляционным слоем из ПВХ (поливинилхлорид).
• Б — оснащен бронированными защитными лентами.
• Б — между проводниками и внешней оболочкой отсутствует защитная подушка.
• Шв — вся конструкция кабеля помещена в шланг, изготовленный из поливинилхлоридного пластиката.

Так как количество жил и их сечение в изделии может отличаться, к буквенной маркировке добавляется цифровая. Например, обозначение 5х25 говорит о наличии пяти жил сечением по 25 мм². На сегодняшний день выпускается несколько разновидностей проводника, и для обозначения их особенностей используются дополнительные литеры.

К числу таких изделий можно отнести, например, провод, оснащенный покрытием с низким выделением дыма.

Конструкция и технические характеристики

В центральной области силового кабеля АВБбШв находятся проводники, помещенные в изоляцию. Их количество может составлять от одного до пяти. Также необходимо отметить, что при сечении проводников до 25 мм² они являются однородными. В противном случае жила состоит из нескольких тонких проволочек, приплетенных между собой. Для упрощения процесса подключения изделия виниловые изоляционные оболочки проводников имеют цветовую маркировку в соответствии с требованиями ГОСТ.

Следующий слой представляет собой поясную изоляцию, изготовленную из винила. Над ним размещаются две бронированные ленты, способные надежно защитить кабель от грызунов и механических повреждений.

Если сечение проводников составляет 6 квадратов и более, то стальные ленты покрываются битумом и электроизоляцией (полиэтилентерефталатная пленка). Вся эта конструкция помещается в шланг.

Кабель обладает следующими основными техническими характеристиками:

• Эксплуатация возможна в температурном диапазоне −50…+50 градусов.
• Укладка кабеля может осуществляться при температуре воздуха не ниже -15 градусов.
• Рассчитан на работу в электросетях с частотой 50 Гц.
• Рабочая температура проводников под номинальной нагрузкой не превышает 70 градусов.
• Одножильный кабель имеет допустимый радиус изгиба при монтаже в 10 диаметров изделия, а многожильный — 7,5 диаметров.

Гарантийный срок от производителя составляет пять лет, и это также является одним из факторов высокой популярности изделия. При правильной эксплуатации оно может прослужить около трех десятков лет. В первую очередь срок службы проводника зависит от соблюдения радиусов изгиба на сложных участках и рекомендуемых температур.

Применение и особенности прокладки

Кабель АВБбШв, расшифровка которого говорит о наличии бронированной защиты и многослойной изоляции проводников, часто используется при создании электросетей в промышленном и гражданском строительстве. Укладка изделия может осуществляться в различных условиях, но при этом температура воздуха не должна быть ниже -15 градусов.

Для прокладки проводника можно использовать металлические трубы или короба. Также возможна и укладка в земле, но при этом необходимо устранить натяжение кабеля при эксплуатации. Чтобы избежать различных механических повреждений, кабель часто используют на открытом воздухе.

Наличие хорошей защиты от влаги позволяет применять изделие даже в коллекторах и тоннелях. Наружный изоляционный слой изготовлен из негорючего материала, что позволяет его использовать в помещениях, имеющих определенный класс взрыво- и пожароопасности. Крайне важно при эксплуатации и монтаже избегать деформации.

Когда изделие укладывается на сложных участках, необходимо в точности соблюдать рекомендации по максимальному радиусу изгиба. Этот кабель заслуженно пользуется большой популярностью. В сравнении с аналогами, оснащенными медными проводниками, стоимость изделия ниже. Не стоит забывать и о длительном сроке службы. Широкая область использования и простота монтажа лишь добавляют изделию популярность.

Как «читать» маркировку бронированного кабеля | Публикации

Кабели бывают различных марок и видов. Каждый из них имеет свои особенности и предназначение. При этом нельзя сказать, какой вариант лучше, а можно лишь выбрать подходящий для конкретной задачи. Среди всего многообразия можно выделить бронированный кабель — он используется для прокладки линии под землей и защищен от движений грунта и других механических повреждений. Такие изделия станут полезны, например, для ввода электричества в дом.

Основные типы и виды

Прежде чем перейти к основной теме нашей статьи, давайте разберемся, какие вообще кабели бывают.

Контрольные кабели — обычно состоят из набора жил от пары до нескольких десятков. Используются для сборки цепей управления и подключения групп датчиков и исполнительных механизмов. Может быть экранирован — это поможет избежать помех и придаст дополнительную прочность изделию. Пример такого кабеля — КВВГ — медный с ПВХ-изоляцией. Вначале маркировки таких кабелей обычно стоит буква К.

КВВГ

Информационные и сигнальные кабели. К ним относится витая пара, оптоволоконные. Оптоволокно может быть одномодовым и многомодовым, в зависимости от предназначения и конструкции. Телефонная «лапша» тоже относится к этому классу. Витая пара может дополняться экранами и защитными оболочками, как и другие виды кабельных изделий.

Бронированная витая пара для внешней прокладки самонесущая

Силовые кабели используются для подключения электрооборудования к питающей сети. Если в маркировке первой буквой стоит А — например АВВГ, то жилы в нём из алюминия. Если же буквы А нет, например ВВГ, то он медный. Остальные буквы говорят нам о материалах изоляции и наличии дополнительных составляющих. ВВГ — расшифровывается, как Винил-Винил-Голый, то есть два слоя изоляции из ПВХ и голая жила.

ВВГ 4×1.5

Силовой бронированный — отдельный вид изделий предназначенный для эксплуатации в сложных условиях в агрессивной срезе или при возможных механических воздействия, в том числе в грунте. Броней могут защищаться и информационные кабели. Могут быть как алюминиевыми, так и медными. В качестве примера можно привести кабель бронированный медный ВБбШв с изоляцией из сшитого полиэтилена и оболочкой из выпресованного шланга из ПВХ, и броней из стальных лент, подробнее об этом вы узнаете ниже.

ВБбШВ с пятью жилами

Отдельное слово нужно сказать о грузонесущем геофизическом кабеле — это вид бронированных изделий применяющихся в исследовательских целях в нефте- и газодобывающей промышленности, в морских и геологических экспедициях. Носит еще одно название — каротажный.

Каротажный кабель

Маркировка кабелей со слоем брони

Защищенные изделия зачастую имеют довольно длинную маркировку. Чтобы научиться распознавать марки бронированных кабелей нужно разобраться, что значат буквы в маркировке, для этого разберем на примере нескольких марок.

У бронированного кабеля АВБбШв маркировка значит:

• А — алюминиевые жилы;
• В — виниловая внутренняя изоляция;
• Б — бронированный;
• б — без подушки;
• Шв — внешняя оболочка в виде выпресованного ПВХ шланга.

Подобный ему ВБбШвнг расшифровывается так:

• буквы «А» вначале нет, значит, жилы из меди;
• В — виниловая внутренняя изоляция;
• Б — бронированный;
• б — без подушки;
• Шв — внешняя оболочка в виде выпресованного ПВХ шланга.
• нг — не распространяет горение.

Третья марка ТППэпБ — это телефонный бронированный, расшифровывается так:

• Т — говорит о предназначении — «Телефонный»;
• П — изоляция из полиэтилена;
• П — изоляция из полиэтителена;
• эп — экран из алюмополимерной ленты;
• Б — броня из двух стольных лент.

Конструкция

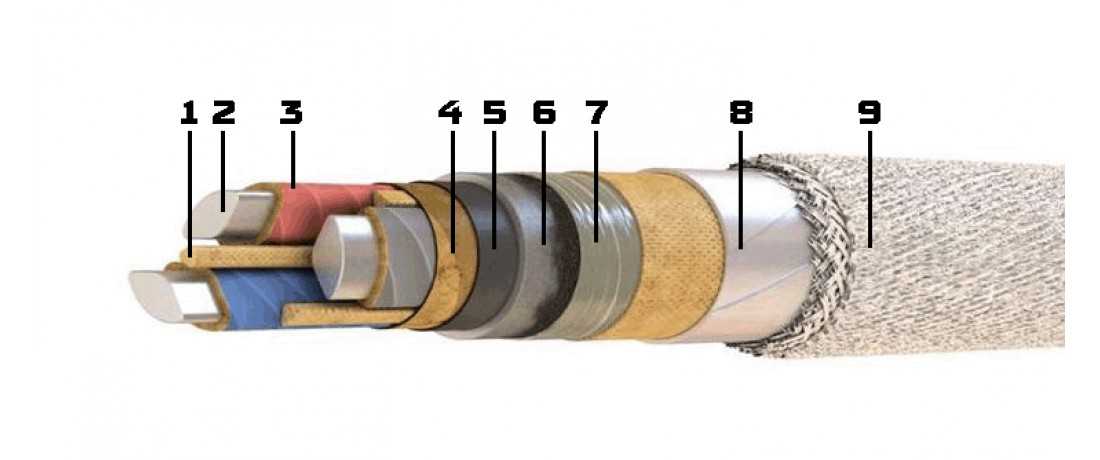

С примерной расшифровкой маркировки разобрались, теперь давайте перейдем к рассмотрению общей конструкции бронированных кабелей. Он состоит из:

1. Токопроводящей жилы из алюминия или меди.
2. Слоя изоляции поверх жилы, обычно это ПВХ, полиэтилен или пропитанная бумага.
3. Далее идет экран из медных проволок или же различных проводящих лент, например из металла или проводящих картонов и бумаг.
4. Поверх экрана еще один слой изоляции.
5. Затем идет слой брони, обычно выполненной в виде лент, тогда верхняя лента накладывается так, чтобы перекрывать стыки витков нижней ленты. Ленты как спираль на кабель.
6. В центре кабеля может располагаться осевой элемент, это может быть стальной канат или прут из стеклопластика в покрытии или без. Он выполняет несущую роль и снимает механические нагрузки с жил.

На конце устанавливается специальная муфта для бронированного кабеля концевая — она нужна для того, чтобы слои изоляции и защиты кабеля оставались в целостности и сохранности, а жилы были разведены друг от друга и надежно заизолированы.

Концевая муфта, слева видно заземляющий проводник для брони, жилы разведены и заизолированы, на них надеты изоляторы

Для соединения строительных длин бронированного кабеля или соединения в ходе ремонтных работ при повреждениях тоже выполняется в муфтах, которые обычно заливаются битумом или другими диэлектрическими растворами. Если конкретнее, то этот пункт зависит от того на какое напряжение рассчитан кабель, чем выше напряжение, например распределительные сети 6-10кВ, тем более жесткие требования к соединениям и изоляции. При высоком напряжении наличие воздуха в соединении может быть губительным, так как происходит его ионизация, в результате чего возможно развитие разрядов.

Основные параметры

При выборе продукции следует обращать внимание на следующие параметры:

1. Номинальное напряжение. На этот параметр обращают внимание в первую очередь, особенно если вы прокладываете линию не 0.4кВ, а 6, 10 и более киловольт. На него влияет качество и толщина изоляции.
2. Сечение проводов и кабелей — не менее важный параметр от него зависит, какую мощность выдержит кабель.
3. Наличие и тип брони.
4. Наличие экрана.
5. Класс гибкости жилы. Он играет важную роль для электромонтажа в малых пространствах, например в электрощите.

Стоит отметить, что все параметры и подробные требования описаны в государственных стандартах и ТУ на производство кабелей. Примером таких нормирующих документов являются:

1. ГОСТ 16442-80. Стандарт на кабели ВВГ, АВВГ, АВБбШв, ВБбШв.
2. ГОСТ 22483-77. Электрическое сопротивление жилы.
3. ГОСТ 24641-81. Оболочки из алюминия и свинца для силовых кабелей.
4. ГОСТ 7006-72. Защитные покровы кабелей (вариации, требования).
5. ГОСТ 23286-78. Толщины изоляции и оболочки, испытания напряжением.
6. ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66, 1, 3 кВ.

Область применения

Бронированные кабели применяют для прокладки линии в туннелях, шахтах, траншеях. Их укладывают в землю без использования труб ПНД или защиты других типов. Но стоит отметить, что такая защита никогда лишней не бывает. Слой брони защищает от движений грунта и других вредных факторов.

Интересно:

Броня предназначена не только для защиты от повреждения лопатой или другим инструментом, но и для защиты от зубов грызунов.

Прокладка на поверхности возможна, при условии минимальных механических нагрузок и напряжений. Т.е. он должен быть зафиксирован и вероятность его растяжений и воздействия должна быть минимизирована. В быту такой кабель применяют для ввода электроэнергии в дом, или чтобы подключить гараж, летнюю кухню, флигель, сарай и другие постройки к электроэнергии. В таком случае прокладывают опять же — в грунте.

Прокладка и разделка бронированного кабеля

Разделка бронированного кабеля не так проста как у обычного. Дело не закончится как всегда простым срезанием изоляции. Для правильной разделки необходимо оголить концы кабеля и снять слои изоляции и брони на такие длины, чтобы получить надежную конструкцию пригодную для установки муфт.

Вам потребуются ножницы для резки металлических лент, они пригодятся и для толстых слоев изоляции, хотя она поддастся и монтажному ножу. Также станет полезной ножовка по металлу, пассатижи для снятия экрана и бронелент. Режут бронированные кабели ножницами НС (секторные). Они нужны для вырезания дефектных участков, отрезания лишней длины от концов.

Длины концов кабеля после разделки могут быть указаны в инструкции или документации к муфтам или специальным таблицам из соответствующей литературы.

Важно:

Разделка кабеля заключается в поступенчатом снятии защитных покровов — слоев изоляции, брони, обмоток, экранов. Каждая из ступеней отличается по длине от конца кабеля, а край покрова на этой ступени фиксируется бандажом из стальной проволоки.

На картинке показаны ступени разделки, а в таблице длины, соответствующие различным сечениям кабеля в мм. Это только один из примеров, в реальности это зависит от типа кабеля и вида соединительной или концевой муфты, однако на эти данные можно ориентироваться.

Сечение жил, кв.мм	Длина, мм
	А	Б	О	П	И	Г
10-35	295	125	35	20	115-Г	35
50-95	365	135	35	20	175-Г	45
120-185	420	155	35	20	210-Г	50
240	455	160	35	20	250-Г	55

Разделка бронированного кабеля происходит по ступеням

Расшифровка обозначений:

1. — наружный защитный покров.
2. — броня.
3. — свинцовая оболочка.
4. — поясная изоляция.
5. — фазная изоляция (жил).
6. — жилы.
7. — бандаж из проволоки.
8. — бандаж из проволоки.

Какие марки использовать

Для линий 0.4 кВ используют кабели АВБбШв или медный ВБбШв. Их выпускают в диапазоне сечений от 2.5 до 240 кв. мм, а количество жил может быть от 1 до 5.

Внешний вид АВБбШв

Для высокого напряжения 6-10 и более кВ используют такие кабели из меди:

ПвПг — бронированный ВВ кабель, изоляция — сшитый полиэтилен, присутствует экран, возможна прокладка на дне водоемов и подземная прокладка, номинальное напряжение в зависимости от конкретного экземпляра 6-10кВ. Диапазон сечений жил — 50-800 кв.мм.

Внешний вид ПвПг

ЦСПГ, через дефис указывают номинальное напряжение, например ЦСПГ-10 — на 10 кв. Жилы бывают однопроволочными (в маркировке добавляют «ОЖ») и многопроволочными. Изоляция — бумажная с пропиткой, есть свинцовая оболочка, битумная подушка и стальная проволочная броня. Диапазон сечений — 25-240 кв. мм.

Внешний вид ЦСПГ

С алюминиевыми жилами:

ААБл — бронированный, номинальное напряжение 1-10 кВ. Указывается в индексе после маркировке, т.е. ААБл-6 — кабель на 6 кВ. Жилы — однопроволочные или многопроволочные. Бумажная изоляция, слой поясной изоляции из полупроводящей бумаги, далее слой алюминиевой оболочки, брони из двух стальных лент. Диапазон сечений 50-240 мм. Нельзя использовать для прокладки в вертикальном положении, но есть версия с нестекающей пропиткой для этих целей — ЦААБЛ-10. Монтаж бронированного кабеля этой марки в грунте возможнее при низкой коррозионной активности.

Внешний вид ААБл

Как проложить в земле

Марки кабеля для прокладки в земле мы рассмотрели выше, многие из них подходят и для прокладки по дну водоемов. Давайте рассмотрим чем особенности и опасности прокладки кабеля под землей:

1. Корни деревьев, зачастую не представляют особой опасности, но всё же воздействуют на линию негативным образом.
2. Движение грунта, в особенности содержащихся в грунте камней, кусков строительного мусора.
3. Возможность повреждения при «раскопках» коммуникаций другими службами или при копке фундаментов для будущих зданий.

От этих факторов в какой-то мере защищает броня, иногда дополнительно кабель укладывают в защитную трубу, например ПНД или гофрированную.

Кабель в земле должен быть проложен без натяжения, свободно, возможно небольшими изгибами. В траншею перед укладкой линии подсыпается подушка из песка, она даст дополнительную защиту. Кабель засыпают грунтом, через небольшое расстояние (20-30 см выше) прокладывают сигнальную ленту яркого цвета, сейчас производятся и яркие ленты с надписями типа «ОСТОРОЖНО КАБЕЛЬ!».

Перед закапыванием и после проверяют линию на наличие КЗ, так как во время строительных работ возможны повреждения изолирующих.

Прокладка кабеля под дорогой

В случае возникновения необходимости проложить участок бронированного кабеля под дорогой, водоемом, или другими сооружениями возможны два варианта:

1. Траншейный метод. В таком случае, если происходит прокладка под дорогой, снимается слой покрытия (асфальт и пр). Его недостатком является — повреждение дорожного полотна, итоговая стоимость с учетом восстановления.
2. Бестраншейный метод, он же метод ГНБ или метод прокола. ГНБ расшифровывается как «Горизонтально-направленное бурение», недостатком является лишь в необходимости найти оборудование, это может быть проблемой в отдаленных регионах. Этот метод используется при прокладке и кабелей и водопроводов и других коммуникаций.

В любом случае прокладка линии под дорогой должна быть согласована с организацией ответственной за ремонт и эксплуатацию этого участка дороги, часто и с городской администрацией.

Производители

В среднем у всех производителей цена за метр кабеля одного типа приблизительно одинакова. Есть разница до 20%, также следует учитывать стоимость доставки, поэтому сравнивать цены не совсем корректно, ведь на итоговую стоимость сильно влияют и логистические затраты. Однако если вести речь о производителях, можно выделить продукцию следующих:

• ОАО «Псковкабель», г. Псков;
• ООО «Рыбинсккабель», г. Рыбинск;
• ЗАО «Завод Москабель», г. Москва;
• АО «Завод «Энергокабель», г. Москва;
• ОАО «Кабельный завод «Энергия», г. Пролетарск;
• АО «Сибкабель», г. Томск;
• ООО «Томсккабель», г. Томск.

Источник: Компания ООО «СОЮЗ-ЭНЕРГО»

АПвБбШв, АПвБбШвнг, АПвБбШвнгд — Европан

Национальные стандарты Украины МЭК 60502-1:2009

• АПвБбШв, АПвБбШвнг, АПвБбШвнгд — кабели силовые, армированные стальными лентами. Они имеют алюминиевые жилы, изоляцию из сшитого полиэтилена (XLPE) и защитный шланг из ПВХ.
• Предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ, частотой 50 Гц.
• Применяются для прокладки в земле (в траншеях), помещениях, туннелях, каналах и частично затопленных сооружениях с различными агрессивными условиями, а также на открытом воздухе, если кабель не подвергается значительным деформациям натяжения, но существует опасность механические повреждения при эксплуатации

Доля

Минимальный срок службы
30 лет

Гарантийный срок службы
5 лет

Минимальный радиус изгиба
Сплошной кабель: 10 x внешний диаметр

Многожильный кабель: 7,5 x внешний диаметр

Диапазон температур
установка: не ниже -15°С

эксплуатация: от -50°С до +50°С

Кабели декодирующие АПвБбШв, АПвБбШвнг, АПвБбШвнгд

А — жила из алюминия;

Pv – изоляция из сшитого полиэтилена (XLPE);

Б – броня из стальных оцинкованных лент;

б — без подкладки под броню;

Шв – защитное покрытие в виде экструдированного шланга из поливинилхлоридного пластиката;

« нг » – не поддерживает горение;

«нгд» – не поддерживает горение, с пониженным дымо- и газовыделением.

Конструкция

Токопроводящие жилы: алюминиевые однопроволочные или многопроволочные 1-го или 2-го класса гибкости, круглой или секторной формы (класс 1, 2 ДСТУ EN 60228)

Изоляция: сшитый полиэтилен , шланговая оболочка из поливинилхлоридного пластиката

Броня: стальные оцинкованные полосы

	Номинальное напряжение, кВ
	0,66	1
Количество проводников	Номинальное сечение основных жил, мм 2
1	10 — 50	10 — 240
2, 3, 4, 5	2,5 — 50	2,5 — 240

Пожарная безопасность

• Национальные стандарты Украины 4809:2007
• АПвБбШв — ПБ 1ХХХХХХХХ
• АПвБбШвнг — ПБ 12ХХХХХХХ
• APvBbSHvngd — PB 122111XXX

Подробное описание

АПвБбШв — силовой кабель, армированный стальными лентами, с алюминиевыми жилами, изоляцией из сшитого полиэтилена (XLPE) и защитным шлангом из ПВХ. Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ, частотой 50 Гц.

Область применения

Кабель АПвБбШв применяется для стационарной прокладки в местах, где требуется защита от механических повреждений. В то же время следует избегать значительных деформаций растяжения. АПвБбШв применяется в земляных траншеях с различной коррозионно-химической активностью и токами утечки. Кроме того, его применяют в условиях повышенной влажности, солончаков, болот, среди большого количества строительного мусора и шлака, за исключением просадочных грунтов. Применяется для прокладки одиночных кабельных линий в кабельных сооружениях, сухих и влажных помещениях, на подвесных лотках, в блоках, тоннелях, каналах, кабельных подвалах, коллекторах, частично затапливаемых сооружениях с различными агрессивными условиями. Его можно было установить над головой, не ограничивая перепад высот на маршруте укладки. Подходит для монтажа вертикальных секций при условии отсутствия механических повреждений в процессе эксплуатации.

АПвБбШв относится к огнестойким кабелям одинарной прокладки. При групповой кладке необходимо использовать огнезащиту.

Существуют разновидности АПвБбШв, которые применяются в местах с высокой вероятностью возгорания и повышенными требованиями пожарной безопасности. Кабель с индексом «нг» изготовлен из специального ПВХ, не распространяющего горение. А кабель с индексом «нгд» не только не поддерживает горение, но и имеет низкое дымовыделение при воздействии высоких температур. Благодаря указанным свойствам АПвБбШвнг и АПвБбШвнгд можно использовать при прокладке в связках.

Конструкция

Основным конструктивным элементом АПвБбШв является алюминиевая многопроволочная или однопроволочная жила, 1-го или 2-го классов гибкости, круглой или секторной формы (класс 1, 2 ДСТУ EN 60228). Изоляция жил выполнена из полиэтилена, сшиваемого силаном, с однотонной или полосовой маркировкой. Кроме того, можно использовать цифровую маркировку. Наносится на поверхность покрытия методом тиснения или печати. Изолированные жилы скручены в сердечник вокруг жгута из поливинилхлоридного пластиката или невулканизированной резины. Двухжильные и трехжильные кабели АПвБбШв имеют все жилы одинакового сечения. Четырехжильные и пятижильные кабели могут изготавливаться с нулевой жилой или заземляющей жилой меньшего сечения. Трос армирован двумя стальными оцинкованными лентами, наложенными друг на друга. Наружная оболочка выполнена в виде шланга, выдавленного из поливинилхлоридного пластиката.

Эксплуатация

Диапазон рабочих температур АПвБбШв, АПвБбШвнг и АПвБбШвнгд от -50°С до +50°С. Влажность воздуха при эксплуатации не должна превышать 98% при температуре +35°С. Монтаж осуществляется при температуре не ниже -15°С; при более низких температурах необходимо предварительно прогреть кабель.

Минимальный радиус изгиба при монтаже многожильных АПвБбШв должен быть не менее 7,5 наружных диаметров кабеля, а одножильных — 10 наружных диаметров кабеля.

Повышена эксплуатационная термостойкость кабеля за счет применения в качестве изоляции вулканизированного полиэтилена, а также при перегрузках и коротких замыканиях. Так, температура длительного нагрева проводников составляет 90°С, при токах короткого замыкания – 250°С, а в режиме перегрузки – 130°С.

Срок службы не менее 30 лет, при этом гарантийный срок службы 5 лет.

На сайте ООО «ЕВРОПАН» Вы можете выбрать и купить кабель алюминиевый бронированный АПвБбШв, АПвБбШвнг и АПвБбШвнгд, а также его медные аналоги различных размеров маркировки. Кабели соответствуют всем требованиям и сертифицированы в соответствии с законодательством Украины. Приобретая электроустановочную продукцию у нас, вы можете быть уверены в сохранности линий электропередач, выгодных ценах и условиях покупки. Наши менеджеры помогут Вам разобраться в многообразии кабельной продукции и проконсультируют по всем возникающим вопросам.

Подробнее

Допустимые токи короткого замыкания кабелей

Номинальное сечение жилы, мм	Допустимый ток односекундного короткого замыкания кабелей, кА	Номинальное сечение жилы, мм	Допустимый ток односекундного короткого замыкания кабелей, кА
2,5	0,22	50	4,18
4,0	0,36	70	6,12
6,0	0,52	95	8,48
10	0,87	120	10,71
16	1,40	150	13,16
25	2,24	185	16,53
35	3,09	240	21,70

Номенклатура и массогабаритные характеристики

• АПвБбШв
• АПвБбШвнг
• АПвБбШВнгд

Авторизованный дистрибьютор завода

Виды кабелей и проводов и их назначение: описание, маркировка и классификация

Существующие разновидности кабелей и проводов в большинстве своем исчисляются трехзначными числами. Поэтому описать весь ассортимент в одной статье не представляется возможным.

При этом не обязательно расписывать все виды кабелей и проводов и их назначение. Достаточно иметь представление о стандартах маркировки и уметь извлекать из характеристик необходимую информацию, чтобы выбрать из многообразия кабельной продукции подходящий по назначению вариант.

Рассмотрим основные моменты, как научиться различать электрические провода среди множества подобных изделий, а также приведем описания наиболее популярных проводов и кабелей.

Содержание статьи:

• Конструкционная основа кабельной продукции
• Изоляционная составляющая проводов и кабеля
• Характеристики и проводка кабеля
• Основные виды электрических проводов
  • Тип №1 — провод ПБПП (плоский форма)
  • Тип №2 — модификация ПБПГ
  • Тип №3 — АПУНП с алюминиевым сердечником
  • Тип №4 — двух-трехжильный ППВ
  • Тип №5 — разновидность под маркой АППВ
  • Тип №6 — ПВХ-алюминий с ПВХ-изоляцией
  • Тип №7 — модификации ПВ1 — ПВ5
  • Тип №8 — Кабель соединительный ПВХ с изоляцией из ПВХ
  • Тип №9 — Шнур ШВВП плоский в ПВХ оболочке
• Разновидности электрических кабелей
  • Исполнение под марку ВВ06 90
  • Кабель силовой типа КГ
  • Кабель бронированный ВББШВ
• Выводы и полезное видео по теме

Конструктивная основа кабельного изделия

Исполнение кабеля или электрических проводов определяет технические и эксплуатационные характеристики изделия . Собственно исполнение кабельных или проводных изделий в большинстве конструктивных вариаций представляет собой достаточно простой технологический прием.

Классическое исполнение:

1. Изоляция кабеля.
2. Изоляция жил.
3. Металлический сердечник цельный/в связке.

Металлический сердечник представляет собой основу кабеля/провода, по которой протекает электрический ток. Основной характеристикой в ​​данном случае является вместимость, определяемая поперечным сечением. На этот параметр влияет конструкция – сплошная или балочная.

Такое свойство, как гибкость, также зависит от структуры. Многожильные (жгуты) проводники характеризуются лучшими свойствами по «мягкости» на изгиб, чем одножильные проводники.

Конструктивное исполнение токоведущей части традиционно представляют как «сборное» или «сплошное» (монолитное). Это важно, например, в отношении свойств гибкости. На рисунке показан провод многожильного/пучкового типа

Жилы кабелей и проводов в электротехнической практике, как правило, имеют цилиндрическую форму. При этом редко, но встречаются несколько видоизмененных форм: квадратная, овальная.

Основным материалом для изготовления токопроводящих металлических жил являются медь и алюминий. Однако электротехническая практика не исключает проводников, в структуре которых есть стальные жилы, например, «полевой» провод.

Если один электрический провод традиционно строится на одной токопроводящей жиле, то кабель представляет собой изделие, в котором сосредоточено несколько таких жил.

Изоляционная часть проводов и кабелей

Составной частью кабельно-проводниковой продукции является изоляция металлического токоведущего основания. Назначение изоляции вполне понятно — обеспечение изолированного состояния каждой токоведущей жилы, предотвращение эффекта короткого замыкания.

Материалом изоляции в большинстве случаев является поливинилхлорид, показавший на практике вполне приемлемые качества при строительстве широко распространенных электрических сетей

В зависимости от назначения кабельной (проводной) продукции изоляционная часть может иметь различное исполнение.

Материал диэлектрика может быть:

• керамика;
• стекло;
• поливинилхлорид;
• целлулоид;
• полимеры и другие

Помимо защиты чисто электрического плана, изоляционный материал обеспечивает также механическую защиту, предохраняет электрический провод (кабель) от влаги и других разрушающих факторов.

Также существует специальная изоляционная конструкция, наносимая на электрические провода и кабели, придающая изделиям «защитные» или «антихимические» свойства.

Специальное исполнение — «бронированный», надежно защищает внутреннюю конструкцию, препятствует проникновению влаги, выполняет роль буфера от механических перегрузок

Характеристики и проводка кабеля

Часто в непрофессиональной практике термин «кабель» приравнивается к любому тип электрического провода. При этом понятия «кабель» и «провод» должны быть разделены. И, прежде всего, разделение предусматривает коэффициент мощности передачи.

Кабель — изделие, конструкция которого объединяет не менее трех жил в изоляции, дополнительно защищенных внутри оболочки специальным материалом — пергаментом, резиной, свинцом и др.

Провод — изделие, состоящее из одной, не более , пять проводников (шнуров), в последнем случае объединенных общим кожухом.

Классическая структура силового кабеля: 5 — оболочка в сборе защитная; 4 — броневой слой; 3 — общая оболочка токонесущих металлических жил; 2 — изоляция проводников непосредственно; 1 — металлический проводник

Кабели в первую очередь используются в промышленных целях. Провода активно используются в быту, а также в других сферах.

Отдельно выделить оголенные провода, не имеющие изоляции. Основное применение таких изделий – обустройство централизованных линий электропередач.

Основные виды электрических проводов

Провода электрических сетей классифицируют по мощности нагрузки и условиям применения. Для быта характерны следующие типы проводов: ПБПП, ПБППг, АПУНП, ППВ, АППВ, АПВ, ПВ1 — ПВ3, ПВС, ШВВП.

Тип №1 — Провод ПБПП (плоская форма)

Изделие с изоляционной оболочкой из поливинилхлорида, под которой скрыта сплошная литая медная жила. Этот электротехнический материал изготавливается с проводниками сечением от 1,5 до 6,0 мм ² .

Исполнение плоской формы является достаточно удобной формой электрического проводника для использования в бытовом строительстве линий электропередач. Благодаря медной токоведущей части допустимо подключение мощной нагрузки

Допускается применение провода ПБПП в условиях температуры окружающей среды от -15°С до +50°С. Провод предназначен для монтажа сетей напряжением не выше 250 В. Традиционным применением ПБПП является монтаж розеточных линий бытового сектора. Такой провод часто используется для .

Тип №2 — модификация ПБПГ

Фактически изделие представлено в том же исполнении, что описано для ПБПП, за исключением одного нюанса, обозначенного буквой «г» стандартной маркировки.

Этот нюанс заключается в более выраженных свойствах гибкости. В свою очередь, улучшенные свойства гибкости формируются структурой сердечника этой марки проволоки, которая является «пучковой», а не сплошной.

Модифицированный вариант в двухпроводном исполнении, где использована конструкция токоведущей части «балка». Этот вариант также популярен в домашнем хозяйстве.

Тип №3 — АПУНП с алюминиевой жилой

На наличие алюминиевой жилы под изоляцией указывает непосредственно маркировка изделия — первый символ «А». Такое изделие выпускается в диапазоне сечений жил 2,5-6,0 мм ² .

Провод электрический алюминиевый самого простого исполнения из всех существующих вариантов. Отличается низкой ценой на рынке, но при этом обладает невысоким качеством

Такой проводник не рекомендуется использовать профессиональным электрикам. Единственным преимуществом этого бренда является его низкая стоимость. Однако для сооружения временных малонагруженных цепей вполне приемлемо к использованию.

Тип № 4 — двух-трехжильный ППВ

Изделие представляет собой двух-трехпроводное исполнение, где токоведущие жилы помещены под изоляцией из поливинилхлорида и удерживаются рядом друг с другом с помощью изолирующей перемычки на основе тот же поливинилхлорид.

На первый взгляд этот тип провода напоминает склеенную пару. Однако соединение пары поддерживается перемычкой из ПВХ, идущей по всей длине в месте контакта с изоляцией

Жилы жилы (медные) могут иметь сечение в пределах 0,75-6,0 мм.

Согласно техническим характеристикам работоспособность сохраняется на частотах до 400 Гц при напряжении до 450 В. Температурный предел -50/+70°С.

Тип № 5 — разновидность под маркой АППВ

Фактически тот же тип исполнения, который демонстрирует марка ППВ, за исключением наличия алюминиевых жил вместо медных. Изготавливается в разных сечениях, начиная с 2,5 мм ² .

Практически полный аналог ППВ, если не учитывать материал живой части. В данной модификации используются алюминиевые провода, что удешевляет изделие, но несколько снижает характеристики

Данный вид электропровода широко применяется в самых разных случаях монтажа. Разрешено использовать APPV для устройства.

Тип № 6 — ПВХ алюминиевый с ПВХ изоляцией

Изготавливается в двух вариантах конфигурации жил — цельнолитые одинарные или пучковые (многожильные).

При этом одножильное исполнение представлено изделиями, где диапазон сечений составляет 2,5-16 мм ² , а многожильное исполнение доступно в диапазоне 25-95 мм ² .

Разновидность алюминиевых «жгутов» — еще один вид из всего многообразия электрических проводов, который достаточно часто используется в практике строительства линий электропередач

Это одна из тех модификаций, которые можно использовать в условиях повышенной влажности. Поддерживается широкий диапазон температур — от -50°С до +70°С.

Тип №7 — модификация ПВ1 — ПВ5

По сути аналог рекуперации, но выпускается исключительно с медными жилами. Отличие индексов 1 и 5 в том, что первый вариант – это цельнолитое изделие, а второй вариант, соответственно, многоядерный.

Можно сказать — конструкция АПВ есть, но жилы исключительно медные. Во всем остальном разница практически не заметна. Конкретный вид, используемый для конкретных схемных решений

Эта разновидность часто используется при сборке схем шкафов управления. Поставляется с .

Тип № 8 — Соединительный кабель из ПВХ с изоляцией из ПВХ

Вид проводника, представляющий конфигурацию электрического шнура. Изготавливается с количеством жил 2-5 в диапазоне сечений 0,75 — 16 мм. Структура проводов многопроволочная (лучевая).

Конструктивный вариант «шнура» для бытовой электрики. Действительно, этот «шнур» часто используют для подключения относительно мощных бытовых приборов. Представляет собой удобный вариант подключения за счет разделения цветов

Предназначены для работы в сетях напряжением до 380 В частотой 50 Гц.

Особенностью исполнения из ПВС является высокая степень гибкости. Однако температурный режим несколько ограничен — от -25°С до +40°С.

Тип №9 — Плоский шнур ШВВП в ПВХ оболочке

Еще одна разновидность в «кордовом» исполнении. Поддерживается изменение количества проводов, соединяемых оболочкой из ПВХ, в количестве двух или трех.

Плоский двухжильный «шнур» — пара жил, заключенных в поливинилхлоридную оболочку. Также существует конфигурация с тремя проводниками и многожильной структурой токоведущей части

Основное применение — бытовая сфера, наружная проводка. Рабочее напряжение до 380 В, конструкция сердечника — балка, максимальное сечение 0,75 мм ² .

Разновидности кабелей электрических

Если рассматривать исключительно кабели для силовых электрических цепей, то основными силовыми кабелями являются следующие:

• ВВГ;
• кг;
• ВББШв.

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно составить общее представление о кабеле электротехнического назначения.

Исполнение под маркой ВВГ

Широко распространенная, популярная и надежная марка. Кабель ВВГ предназначен для передачи тока напряжением 600 — 1000 вольт (максимально 3000 В).

Изделие изготавливается в двух вариантах, с токоведущими жилами сплошной конструкции или балочной конструкции.

Изделие из категории электрических кабелей, отмеченное как популярное и часто выбираемое в качестве материала для строительства линий электропередач

Согласно спецификации изделия сечение жилы составляет от 1,5 до 50 мм. Поливинилхлоридная изоляция позволяет использовать кабель при температуре -40…+50°С.

Существует несколько модификаций данного вида кабельной продукции:

• АВВГ
• ВВГнг
• ВВГп
• ВВГз

Модификации отличаются несколько иным исполнением изоляции жил вместо медных, применением медных жил. форма кабеля.

Кабель силовой типа КГ

Конструкция еще одного популярного кабеля, отличающегося высокой степенью гибкости, благодаря использованию пучковой структуры токонесущих жил.

Исполнение кабеля силового гибкого марки КГ на четыре рабочие токонесущие жилы. Изделие отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики.

Исполнение данного типа предусматривает наличие внутри оболочки до шести токонесущих жил. Диапазон рабочих температур -60…+50°С. В основном для подключения силового оборудования используется тип КГ.

Трос бронированный ВББШВ

Пример оформления специальной кабельной продукции по образу изделия под маркой ВББШВ. Токопроводящие элементы могут быть жгутами или сплошными проводниками. В первом случае диапазон сечений составляет 50-240 мм ² во второй 16-50 мм ² .

Изоляция кабеля представляет собой сложную структуру, включающую ленточную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Структура силового кабеля высокого напряжения и значительной мощности. Это один из тех вариантов кабельной продукции, использование которого гарантирует надежность цепи.

Существует несколько модификаций этого типа:

• ВБбШвнг — негорючая изоляция;
• ВББШВнг-ЛС — при горении не выделяет вредных веществ;
• АВББШВ — наличие алюминиевых жил.

Умение читать маркировку кабельной продукции пригодится при выборе продукции и разводке электрических сетей.

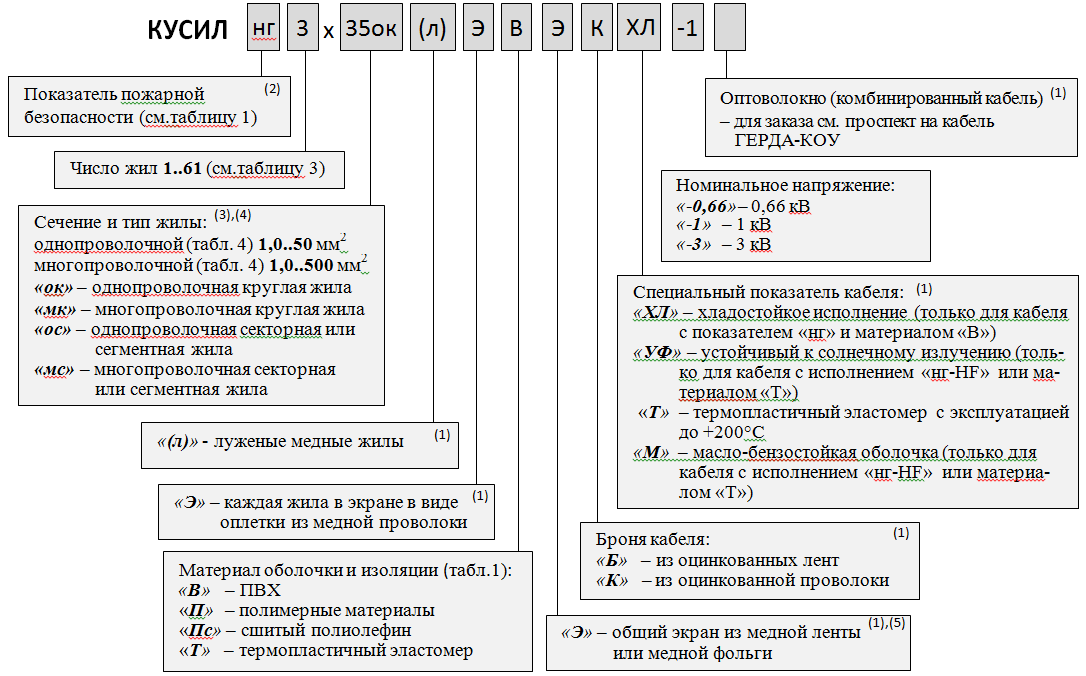

Буквенно-цифровая маркировка кабельной продукции: 1) буква 1 — жила металлическая; 2) буква 2 — пункт назначения; 3) буква 3 — изоляция; 4) буква 4 — особенности; 5) цифра 1 — количество жил; 6) цифра 2 — раздел; 7) цифра 3 — напряжение (номинальное) (+)

Особенности вида материала сердечника — Литера 1: «И» –Сердечник алюминиевый. В любом другом случае медь жила.

Что касается назначения (Буква 2), то здесь расшифровка следующая:

• «М» — для установки;
• «П(У)» , MG — гибкий для монтажа;
• «Ш» — установка; «ТО» — для контроля.

Обозначение изоляции (буква 3) и его расшифровка следующие:

• «В (ВР)» — ПВХ;
• «Д» — двойная обмотка;
• «Н (ХП)» — резина негорючая;
• «П» — полиэтилен;
• «Р» — резина;
• «СО» — стеклопластик;
• «ТО» — нейлон;
• «Ш» — шелк полиамидный;
• «Э» — экранированный.

Признаки, о которых свидетельствует Литература 4, имеют свою расшифровку:

• «Б» — бронированный;
• «Г» — гибкий;
• «К» — оплетка;
• «ОБ» — коса другая;
• «Т» — для прокладки труб.

Также классификация предусматривает использование строчных букв и букв, обозначаемых латинским алфавитом:

• «Нг» — негорючий
• «Н» — наполненный
• «1LS»

  5 — без хим. разряд при сгорании,

• «ВЧ» — дыма при горении нет.

Маркировка, как правило, наносится непосредственно на внешнюю оболочку и по всей длине изделия через равные промежутки.

Таблица условных обозначений наиболее используемых типов проводов и их соответствия стандартам. Определить марку всегда можно, просто прочитав прямо с оболочки товара (+)

На нашем сайте есть статьи по выбору кабельной продукции для обустройства электрических сетей в квартире и доме, рекомендуем к прочтению:

Выводы и полезное видео по теме

Видео ниже демонстрирует урок «начинающий электрик».

Показан достаточно полезный видеоматериал, который рекомендуется к просмотру в качестве приобретения обобщающих знаний по проводам и кабелям:

Учитывая наличие обширного ассортимента проводно-кабельной продукции, потенциальный электрик получает множество вариантов для решения любых задач в области электрики.
