Кабель АПвВнг(A)-LS 3х95/16 — 10кВ — Цены, диаметр, вес и др. характеристики

Кабельная энциклопедия → Кабели силовые с изоляцией из сшитого полиэтилена 6…35 кВ → Кабель АПвВнг(A)-LS — 10кВ

ГОСТ Р 55025-2012, ТУ 16.К71-335-2004

АПвВнг(A)-LS 1х120/25 — 10кВ

АПвВнг(A)-LS 1х240/35 — 10кВ

АПвВнг(A)-LS 3х95/16 — 10кВ

Расшифровка

Пв

нг

(A)

—

10кВ

алюминиевая жила
изоляция из сшитого полиэтилена
оболочка из ПВХ пластиката пониженной пожароопасности
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
3 жилы
номинальное сечение жилы 95 мм²
номинальное сечение экрана 16 мм²
номинальное напряжение 10 кВ

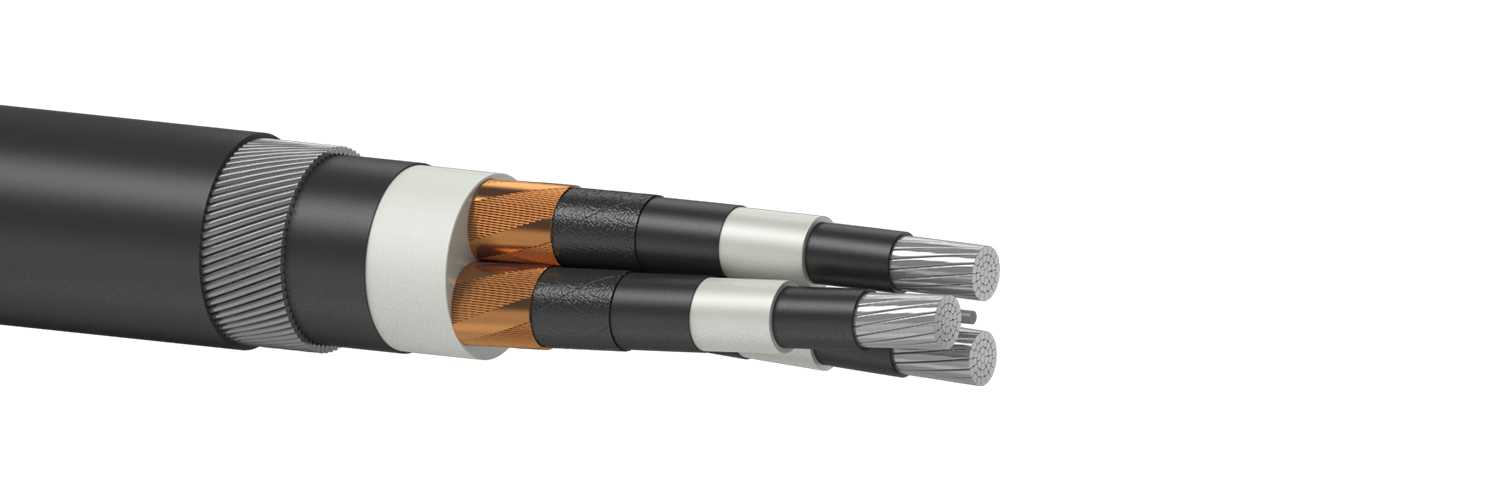

Конструкция

1. Три многопроволочные круглые уплотнённые алюминиевые токопроводящие жилы
номинальным сечением 95 мм², соответствующие 2 классу по ГОСТ 22483-2012.

2. Экструдированный экран из электропроводящей сшитой композиции полиэтилена
номинальной толщиной 0,6 мм.

3. Изоляция из сшитого полиэтилена номинальной толщиной 3,4 мм.

4. Экструдированный экран из электропроводящей сшитой композиции полиэтилена
номинальной толщиной 0,6 мм.

5. Слой в виде обмотки из электропроводящих бумажных или электропроводящих полимерных
лент суммарной толщиной не менее 0,2 мм.

6. Экран суммарным номинальным сечением 16 мм² из медных проволок номинальным
диаметром 0,7…0,9 мм, скреплённых медной лентой номинальной
толщиной не менее 0,1 мм и шириной не менее 8,0 мм.

7. Сердечник из ПВХ пластиката пониженной пожароопасности, вокруг которого скручены
экранированные жилы.

8. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 1,6 мм, наложенная одновременно с заполнением наружных
промежутков между скрученными экранированными жилами.

9. Оболочка из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 2,9 мм.

Технические характеристики

Номинальное переменное напряжение	10 кВ частотой 50 Гц
Испытательное переменное напряжение	25 кВ частотой 50 Гц
Время выдержки при испытании	10 мин
Сопротивление медного экрана при 20 °С	не более 1,19 Ом/км
Длительно допустимая токовая нагрузка	255 А на воздухе, 233 А в земле
Допустимый ток односекундного КЗ кабеля	8,9 кА
Допустимый ток односекундного КЗ медного экрана	3,1 кА
Строительная длина	по заказу потребителя
Маломеры в партии	не более 5% кусками от 50 м
Допустимая температура нагрева жил	90 °C
Максимальная температура нагрева жил	250 °C при токе КЗ
Максимальная температура медного экрана	350 °C при токе КЗ
Минимальный радиус изгиба	12 наружных диаметров
Диапазон рабочих температур	−50. ..+50 °C
Срок службы	не менее 30 лет с даты изготовления

Массо-габаритные характеристики

Расчетная масса (вес)	3 684,0 кг/км
Наружный диаметр	56,9 мм
Минимальный барабан	№ 14а — 100 м № 17 — 250 м № 17а — 300 м № 18 — 270 м № 18а — 370 м № 20б — 230 м № 20а — 555 м № 20 — 410 м № 22 — 530 м № 22а — 440 м № 22б — 300 м № 22в — 605 м № 25 — 920 м № 26 — 1315 м
Макс. длина в бухте	13 м
Калькулятор массы	км → 0 кг

Купить из наличия

АПвВнг(A)-LS 3х95/16 — 10кВ	Пермь	2,434	км
АПвВнг(A)-LS 3х95/16 — 10кВ	Москва	0,618	км

Посмотреть поставщиков

Производители

ООО «УК «Кавказкабель», Прохладный

ООО «Камский кабель», Пермь

ООО «Рыбинсккабель», Рыбинск

ООО «Сарансккабель», Саранск

АО «Тверьэнергокабель», Тверь

показать ещё 2 ↓

ООО «Угличкабель», Углич

ООО «КЗ «Эксперт-Кабель», Москва

Цены из заявок

Уже 30 дней нет предложений на АПвВнг(A)-LS 3х95/16 — 10кВ.

Посмотреть заявки

Кабельные муфты

3 ПКВТпнгLS-HF 10 (70-120) МЗЭИ 004162

3 ПКВТпнгLS-HF 10 (70-120) М МЗЭИ 004166

3 ПСТнгLS-HF 10 (70-120) МЗЭИ 004208

3 ПСТнгLS-HF 10 (70-120) М МЗЭИ 004213

3ПКВТп-10-70/120 (Б) нг-LS КВТ 77340

показать ещё 26 ↓

3ПКВТп-10-70/120 нг-LS КВТ 77339

3ПКВтпнг-LS 10-70/120 GPH Прогресс

3ПКВтпнг-LS 10-70/120 М Прогресс

3ПКВтпнг-LS 10-70/120 Р Прогресс

3ПКВТпнг-LS-10-70…120-КлЭ ЭРГ

3ПКВТпнг-LS-10-70. ..120-КПЭ ЭРГ

3ПКВтпнг-LS10-70/120-В ПЗЭМИ 3pkvtpngls10x070x120v

3ПКВтпнг-LS10-95-В ПЗЭМИ 3pkvtpngls10x095v

3ПКВТпНнг-LS-10-70…120-КлЭ ЭРГ

3ПКВТпНнг-LS-10-70…120-КПЭ ЭРГ

3ПКНТпнг-LS-10-70…120-КлЭ ЭРГ

3ПКНТпнг-LS-10-70…120-КПЭ ЭРГ

3ПКНТпНнг-LS-10-70…120-КлЭ ЭРГ

3ПКНТпНнг-LS-10-70…120-КПЭ ЭРГ

3ПСТ(с)нг-LS-10У-70…120-КлЭ ЭРГ

3ПСТ(с)нг-LS-10У-70…120-КПЭ ЭРГ

3ПСТ-10-70/120 (Б) нг-LS КВТ 77347

3ПСТ-10-70/120 нг-LS КВТ 77346

3ПСтнг-LS10-95-В ПЗЭМИ 3pstngls10x095v

3ПСттнг-LS 10-70/120 GPH Прогресс

ПКВТп(нгLS)-10-3х(70-120) The MyFTA 14430002-f

ПКВТпН(нгLS)-10-3х(70-120) The MyFTA 14430102-f

ПКНТп(нгLS)-10-3х(70-120) The MyFTA 24430002-f

ПКНТпН(нгLS)-10-3х(70-120) The MyFTA 24430102-f

ПСТп(нгLS)-10-3х(70-120) The MyFTA 34430102-f

ПСТп(нгLS)-10-3х(70-120)-бг The MyFTA 34430002-f

Сравнить характеристики муфт

АПвВнг(А)-LS

Кабели силовые / Каталог / Кабели силовые / Кабели силовые с изоляцией из СПЭ / На напряжение 6, 10, 20, 35 кВ / АПвВнг(А)-LS

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 6, 10, 20 и 35 кВ номинальной частотой 50 Гц для сетей с заземленной и изолированной нейтралью.

1. Преимущественная область применения

Кабели по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют международному стандарту МЭК 60502-2 и гармонизированным документам HD 620 S1 и HD 605 S2.

Кабели с проволочной бронёй по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют стандарту МЭК 60502-2, гармонизированным документам HD 620 S1: 1996 и HD 605 S2: 2004.

Кабели марок ПвПнг(А)-HF, ПвБПнг(А)-HF, ПвВнг(А)-LS, АПвВнг(А)-LS, ПвБВнг(А)-LS АПвБВнг(А)-LS предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 6 и 10 кВ номинальной частотой 50 Гц на атомных электростанциях в системах классов 2 и 3 по классификации ОПБ 88/97 (ПНАЭ Г-01-011), а также для общепромышленного применения.

Кабели по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют стандарту МЭК 60502-2, гармонизированным документам HD 620 S1. Климатическое исполнение В, категории размещения 1 и 5 по ГОСТ 15150- 69.

Климатическое исполнение УХЛ, категории размещения 1 и 2 по ГОСТ 15150-69, включая прокладку в земле и воде (для кабелей на номинальное переменное напряжение 6 кВ — климатическое исполнение У, УХЛ, включая прокладку в почве).

Для кабелей с проволочной броней — климатическое исполнение УХЛ и Т категории размещения 1 и 5, включая прокладку в почве и воде, также кабели допускается эксплуатировать в условиях УХЛ1а, УХЛ5а по ГОСТ 15150-69.

Климатическое исполнение ХЛ, категории размещения 1 и 2 по ГОСТ 15150-69.

Кабели изготавливаются одножильными или трехжильными. Кабели бронированные изготавливаются только трехжильными. Марки кабелей, их наименования, основные области применения и обозначение класса пожарной опасности приведены в таблице:

Область применения кабелей с изоляцией из СПЭ

Марка кабеля		Наименование кабеля	Основная область применения	Обозначение класса пожарной опасности
с медной жилой	с алюминиевой жилой	Наименование кабеля	Основная область применения	Обозначение класса пожарной опасности
ПвП	АПвП	Кабель с одной или тремя медными или алюминиевыми жилами, с изоляцией из сшитого полиэтилена, в оболочке из полиэтилена	Для прокладки в земле (в траншеях), если кабель защищен от механических повреждений	О2. 7.2.3 О2.7.1.3
ПвПу	АПвПу	То же, в усиленной оболочке	То же, для прокладки по трассам сложной конфигурации	О2.7.2.3 О2.7.1.3
ПвВ	АПвВ	Кабель с одной или тремя медными или алюминиевыми жилами, с изоляцией из сшитого полиэтилена, в оболочке из поливинилхлоридного пластиката	Для одиночной прокладки в кабельных сооружениях и производственных помещениях	О1.7.2.3
ПвВнг-LS**	АПвВнг-LS**	То же, в оболочке из поливинилхлоридного пластиката пониженной пожароопасности	Для групповой прокладки кабельных линий в кабельных сооружениях и производственных помещениях	П1.7.2.2 (для кабелей с индексом нг(А)-LS)
ПвВнг-LS**	АПвВнг-LS**			2.7.2.2 (для кабелей с индексом нг(В)-LS)
ПвБП	АПвБП	Кабель с тремя медными или алюминиевыми жилами, с изоляцией из сшитого полиэтилена, бронированный, в оболочке из полиэтилена	Для прокладки в земле (в траншеях), за исключением пучинистых и просадочных грунтов	О2. 7.2.3 О2.7.1.3
ПвБВ	АПвБВ	Кабель с тремя медными или алюминиевыми жилами, с изоляцией из сшитого полиэтилена,бронированный,в оболочке из поливинилхлоридного пластиката	Для прокладки в земле (в траншеях), за исключением пучинистых и просадочных грунтов, и для прокладки одиночных кабельных линий в кабельных сооружениях	О1.7.2.3
ПвБВнг-LS**	АПвБВнг-LS**	То же, в оболочке из поливинилхлоридного пластиката пониженной пожароопасности	Для групповой прокладки в кабельных сооружениях, помещениях при отсутствии растягивающих усилий в процессе эксплуатации	П1.7.2.2 (для кабелей с индексом нг(А)-LS )
ПвБВнг-LS**	АПвБВнг-LS**			П2.7.2.2 (для кабелей с индексом нг(В)-LS)

** Индекс LS в марках означает низкое дымо- и газовыделение (Low-Smoke)

2. Конструкция

Токопроводящие жилы (ТПЖ) изготавливаются медными или алюминиевыми, многопроволочными, уплотненными и соответствуют второму классу по ГОСТ 22483-77.

ТПЖ одножильных кабелей имеют номинальное сечение 50-800мм2 (35-800мм2 –для кабелей силовых с изоляцией из СПЭ на напряжение 6 кВ и в исполнении ХЛ), ТПЖ трехжильных кабелей имеют номинальное сечение 50-240мм2 (35-800мм2 – для кабелей силовых с изоляцией из СПЭ на напряжение 6 кВ и в исполнении ХЛ).

Экран по ТПЖ выполняется из электропроводящей сшитой полимерной композиции полиэтилена.

Изоляция выполняется из пероксидносшиваемого полиэтилена.

Экран по изоляции выполняется из электропроводящей сшитой полимерной композиции полиэтилена.

Электропроводящий слой по экструдированному экрану по изоляции выполняется из электропроводящей бумаги или электропроводящей полимерной ленты, или нетканого полотна.

В марках ПвКаПг, АПвКаПг, ПвКПг, АПвКПг, ПвКаП2г, АПвКаП2г, ПвПКаВ2г, АПвПКаВ2г электропроводящий слой выполнен из электропроводящей влагонабухающей ленты

В кабелях с индексом «г» вместо слоя электропроводящей бумаги накладывается слой из электропроводящей водоблокирующей ленты.

Металлический экран поверх электропроводящего слоя выполняется из медных проволок и скрепляется медной лентой или медной пасьмой.

Разделительный слой поверх металлического экрана одножильных кабелей выполняется из крепированной или кабельной бумаги. В кабелях ПвВнг-LS и АПвВнг-LS разделительный слой выполняется из стеклоленты, в кабелях с индексом «2г» — из электропроводящей ленты. В марках ПвКаПг, АПвКаПг, ПвКПг, АПвКПг – из влагонабухающей ленты; в марках ПвКаП2г, АПвКаП2г, ПвПКаВ2г, АПвПКаВ2г – из электропроводящей влагонабухающей ленты и алюмополиэтиленовой ленты.

Внутренняя оболочка одножильных кабелей с индексом «нг(А)» поверх разделительного слоя выполняется из поливинилхлоридного пластиката пониженной горючести.

Поверх разделительного слоя в кабелях с индексом «2г» накладывается ламинированная алюмополиэтиленовая лента

Заполнение для придания кабелю практически круглой формы поверх сердечника из скрученных экранированных жил трехжильных кабелей выполняется из мелонаполненной невулканизированной резиновой смеси или высоконаполненного поливинилхлоридного пластиката. В кабелях с индексом «нг-LS» заполнение выполняется из поливинилхлоридного пластиката пониженной пожароопасности.

Внутренняя оболочка одножильных кабелей с индексом «нг(А)-LS» поверх разделительного слоя выполняется из поливинилхлоридного пластиката пониженной пожароопасности.

Внутренняя оболочка трехжильных бронированных кабелей поверх заполнения выполняется из материала наружной оболочки.

Внутренняя оболочка выполнена из поливинилхлоридного пластиката пониженной пожароопсаности в марках ПвВнг(А)-LS, АПвВнг(А)-LS, ПвБВнг(А)-LS, АПвБВнг(А)-LS; полимерной композиции, не содержащей галогенов — в марках ПвПнг(А)-HF, ПвБПнг(А)-HF

Броня трехжильных бронированных кабелей поверх внутренней оболочки выполняется из стальных оцинкованных лент.

Термический барьер одножильных кабелей с индексом «нг(А)-LS» поверх внутренней оболочки выполняется из медной или алюминиевой ленты или 2-х стеклолент.

Наружная оболочка одножильных и трехжильных кабелей выполняется из полиэтилена или из поливинилхлоридного пластиката, или из поливинилхлоридного пластиката пониженной пожароопасности в зависимости от марки кабеля.

В кабелях марок ПвКаВ, АПвКаВ, ПвКВ, АПвКВ, предназначенных для эксплуатации в районах с холодным климатом, к марке кабеля добавляют через дефис индекс «ХЛ».

3. Указания по эксплуатации

Кабели марок ПвП, АПвП, ПвПу, АПвПу, ПвБП, АПвБП предназначены для эксплуатации при прокладке в земле независимо от степени коррозионной активности грунтов.

Допускается прокладка этих кабелей на воздухе, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий.

Кабели марок ПвВнг, ПвБВнг могут быть использованы для прокладки во взрывоопасных зонах классов B-I, В-Ia; кабели марок АПвВнг, АПвБВнг — во взрывоопасных зонах классов B-Iб, В-Iг, В-II, В-IIа.

Кабели с проволочной броней предназначены для прокладки на трассах, где возможны воздействия растягивающих усилий в процессе эксплуатации, в том числе для прокладки в сейсмически активных районах, в районах, где возможно смещение почв, в условиях вечной мерзлоты, в насыпных и болотистых местах, а также по дну водоемов без заглубления.

Прокладка одножильного кабеля в стальной трубе не допускается.

Кабели с индексами «г», «2г» и «2гж» предназначены для прокладки в земле, а также, в воде (в несудоходных водоемах) — при соблюдении мер, исключающих механические повреждения кабеля.

Кабели марок ПвПу, АПвПу, ПвБП и АПвБП предназначены для прокладки на сложных участках кабельных трасс, содержащих более 4 поворотов под углом свыше 30 градусов или прямолинейные участки с более чем четырьмя переходами в трубах длиной свыше 20 м или с более чем двумя трубными переходами длиной свыше 40 м.

Кабели марок ПвВ, АПвВ, ПвВнг-LS, АПвВнг-LS, ПвБВ, АПвБВ, ПвБВнг-LS, АПвБВнг-LS могут быть проложены в сухих грунтах (песок, песчано-глинистая и нормальная почва с влажностью менее 14 %).

Кабели марок ПвВнг-LS, ПвБВнг-LS могут быть использованы для прокладки во взрывоопасных зонах классов B-I, В-Ia; кабели марок АПвВнг-LS, АПвБВнг-LS — во взрывоопасных зонах классов B-Iб, В-Iг, В-II, В-IIа.

Кабели предназначены для прокладки на трассах без ограничения разности уровней.

Кабели марок ПвП, АПвП, ПвПу, АПвПу, ПвБП, АПвБП могут быть проложены без предварительного подогрева при температуре не ниже минус 20°С, кабели марок ПвВ, АПвВ, ПвВнг-LS, АПвВнг-LS, ПвБВ, АПвБВ, ПвБВнг-LS, АПвБВнг-LS — не ниже минус 15°С.

Длительно допустимая температура нагрева жил кабелей — 90°С. Предельно допустимая температура жил кабелей при коротком замыкании — 250 °С, предельно допустимая температура медного экрана кабеля при коротком замыкании — 350 °С, предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля — 400 °С при протекании тока короткого замыкания в течение до 4 с.

Допустимый нагрев жил кабеля в режиме перегрузки — не более 130 °С.

Продолжительность работы кабеля в режиме перегрузки должна быть не более 8 ч. в сут. и не более 1000 ч. за срок службы.

Кабели предназначены для эксплуатации в стационарном состоянии при температуре окружающей среды:

от минус 50 до 50°С – для кабелей марок АПвКаВ, ПвКаВ, АПвКВ, ПвКВ, АПвПКаВ2г, ПвПКаВ2г; для кабелей исполнения «нг-LS»;

от минус 60 до 50°С – для кабелей марок АПвКаВ, ПвКаВ, АПвКВ, ПвКВ – в исполнении «ХЛ»;

от минус 60 до 50°С – для кабелей марок АПвКаП, ПвКаП, АПвКаПг, ПвКаПг, АПвКаП2г, ПвКаП2г, АПвКП, ПвКП, АПвКПг, ПвКПг;

от минус 50 до 60°С – для кабелей исполнения «нг-HF»

и относительной влажности воздуха до 98 % при температуре до 35°С.
