Расшифровка hf: Кабель ППГнг-HF — технические характеристики, описание, расшифровка

Содержание

Расшифровка маркировок кабелей

Кабели и провода класса КПС (кабель с парной скруткой) используются для прокладки сетей охранно-пожарной сигнализации, так как обладают стойкостью к возгоранию в течение 3-ех часов воздействия высоких температур и горения.

Маркировка кабелей имеют следующую расшифровку:

КГ – гибкий кабель;

А (первая буква) – алюминиевая жила;

(А) – кабель со стойкостью к горению по категории «А»;

Б – броневой покров из плоских лент

В (первая буква) – оболочка из ПВХ-материала; вторая буква или в середине обозначения – изоляция жил;

Г – отсутствие защитного покрова на броне или оболочке;

К – броневой покров из стальной проволоки;

Н – маслостойкая оболочка из резины, стойкая к возгоранию;

н – наружный покров защитного слоя со стойкостью к возгоранию;

О – индивидуальная оболочка каждой жилы;

П – оболочка или изоляционный слой из полиэтилена;

С – изоляция жил из свинца

ХЛ – хладостойкий кабель с климатическим исполнением;

Шв – покров из ПВХ-шланга;

нг – кабель, не поддерживающий горение;

Э – защитный экран;

LS – слой из ПВХ-пластиката с низким уровнем горючести и газовыделения;

FR – термическая обмотка из слюдосодержащих лент;

HF – отсутствие галогена.

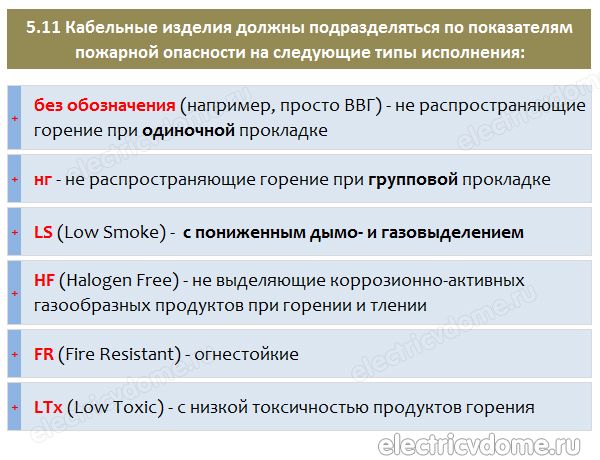

В зависимости от исполнения кабели делятся на устройства для групповой и одиночной прокладки.

Классификация проводов по типу прокладки:

нг, нг (А), нг (А F/R), нг (В), нг (С) и нг (D) рассчитаны на групповую прокладку на территории кабельных сооружений и открытых электроустановок. Не предназначены для размещения в жилых помещениях;

нг-LS – используются для групповой прокладки как в промышленной среде, так и на территории жилых и административных организаций;

нг-HF – предназначены для группового размещения на технических территориях с большими скоплениями людей;

нг-FRLS и нг-FRHF применяются как в групповой, так и в одиночной прокладке для обеспечения питанием систем ОПС;

нг-LSLTX и нг-HFLTX – рассчитаны на одиночное и групповое размещение на территории образовательных и медицинских учреждений;

нг LS и нг-FRLS – кабели, не поддерживающие горение, для групповой прокладки с низким дымовым и газовым выделением;

нг-HF и нг-FRHF – кабели, не поддерживающие горение, для групповой прокладки с отсутствием коррозийно-активных веществ при тлении;

нг-HFLTX — кабели, не поддерживающие горение, для групповой прокладки с отсутствием коррозийно-активных и токсичных веществ при тлении.

Аббревиатуры кабелей «витая пара» имеют следующую расшифровку:

TP — витая пара;

U – отсутствие защитного экрана;

F – наличие защитного экрана из фольги;

S –наличие защитного экрана из медных проволок;

S-F – наличие экрана из фольги и общего плетеного экрана;

S-S – наличие экрана из фольги у каждой пары проводов и общего плетеного экрана.

Расшифровка аббревиатур огнестойких кабелей:

КПС – кабель противопожарной сигнализации;

КПСЭ – экранированный кабель противопожарной сигнализации;

FE 180 – кабель с сохранением свойств в течение 180 минут воздействия открытого огня;

Si — наличие изоляционного слоя из кремнийорганического резинового материала.

Кабель ППГ-Пнг(A)-HF ТУ 27.32.13-009-69029170-2017 | ВЛКЗ

Соответствует требованиям:

ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ».

Технический регламент Таможенного Союза ТР ТС 004/2011 «О безопасности низковольтного оборудования».

Расшифровка кабеля:

П — изоляция из полимерной композиции, не содержащей галогенов.

П — оболочка из полимерной композиции, не содержащей галогенов.

Г — без защитного покрова.

П — плоский (жилы расположены в одной плоскости).

нг(А) — не распространяет горение при групповой прокладке по категории А.

HF — не выделяет коррозионно-активных газообразных продуктов при горении и тлении.

Элементы конструкции кабеля:

Токопроводящая жила медная, круглой формы, однопроволочная класса 1 по ГОСТ 22483;

Номинальное сечение основных токопроводящих жил от 1,5 до 16,0 мм²;

Число токопроводящих жил от 2 до 3;

Изоляция – полимерная композиция, не содержащая галогенов;

Наружная оболочка – полимерная композиция, не содержащая галогенов.

Область применения:

Предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частоты 50 Гц.

Кабель применяется для прокладки:

с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах;

для объектов, где пожар может являться основной угрозой жизни из-за выделения токсичных газов и густого дыма, затрудняющих эвакуацию людей. Такие объекты как: детские сады, школы, больницы, торговые центры, вокзалы, гостиницы, жилые высотные дома, административные здания, выставочные центры;

для линий цепей питания и контроля электрооборудования АЭС при условии использования вне гермозоны, электропроводок в офисных помещениях, оснащенных компьютерной и микропроцессорной техникой и для кабельных линий зрелищных комплексов и спортивных сооружений.

Условия безопасной эксплуатации и монтажа

Вид климатического исполнения кабелей – УХЛ, категории размещения 1,5 по ГОСТ 15150.

Указания по эксплуатации кабелей должны соответствовать требованиям ГОСТ 31996-2012 с учетом класса пожарной опасности по ГОСТ 31565-2012. Класс пожарной опасности кабелей по ГОСТ 31565-2012 соответствует классу: П1б.8.1.2.1.

Допустимая температура нагрева жил кабеля:

длительно допустимая 70°С;

в режиме перегрузки 90°С;

предельная при коротком замыкании 160°С.

Кабели предназначены для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125ч за год.

Максимальное напряжение сети (Um), при котором допускается эксплуатация кабелей, равно 1,2U, где Uноминальное переменное напряжение между основными токопроводящими жилами кабеля.

Кабели могут быть использованы для эксплуатации в электрических сетях постоянного напряжения, не превышающего 2,4 Uо, где Uо — номинальное переменное напряжение между каждой из основных токопроводящих жил и землей.

Кабели предназначены для эксплуатации при температуре окружающей среды от минус 50°С до плюс 50°С и относительной влажности воздуха до 98% при температуре до 35°С.

Допустимые токовые нагрузки кабелей не должны превышать указанных в табл. 19 ГОСТ 31996-2012.

Допустимые токи односекундного короткого замыкания кабелей не должны превышать указанных в табл. 23 ГОСТ 31996-2012.

Прокладку и монтаж кабелей осуществляют в соответствии с «Правилами устройства электроустановок», «Строительными нормами и правилами «Электротехнические устройства»».

Монтаж кабеля должен производиться при температуре не ниже минус 15°С.

Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать 50 Н/мм².

Допустимый радиус изгиба кабелей при прокладке, не менее:

для многожильных 7,5 диаметров кабеля;

для одножильных 10 диаметров кабеля.

Срок службы кабелей – 30 лет при соблюдении потребителем условий транспортировки, хранения, прокладки (монтажа) и эксплуатации.

Гарантийный срок — 3 года. Гарантийный срок исчисляется с даты ввода проводов и кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
