Распределительное устройство | это… Что такое Распределительное устройство?
ОРУ
Распределительное устройство (РУ) — электроустановка, служащая для приёма и распределения электрической энергии одного класса напряжения.
Распределительное устройство содержит набор коммутационных аппаратов, сборные и соединительные шины, вспомогательные устройства РЗиА и средства учёта и измерения.
Содержание
|
Классификация
По месту расположения
- Открытые распределительные устройства (ОРУ) — распределительные устройства, у которых силовые проводники располагаются на открытом воздухе без защиты от воздействия окружающей среды. Обычно в виде ОРУ выполняются распределительные устройства на напряжение от 27,5 кB.
- Закрытые распределительные устройства (ЗРУ) — распределительные устройства, оборудование которых устанавливается в закрытых помещениях, либо защищено от контакта с окружающей средой специальными кожухами (в т. ч. в шкафах наружного исполнения КРУН). Обычно такие распределительные устройства применяют на напряжения до 35 кB. В ряде случаев необходимо применение ЗРУ и на более высоких напряжениях (серийно выпускается оборудование на напряжение до 800 кВ). Применение ЗРУ высоких напряжений обоснованно: в местности с агрессивной средой (морской воздух, повышенное запыление), холодным климатом, при строительстве в стесненных условиях, в городских условиях для снижения уровня шума и для архитектурной эстетичности.
По выполнению секционирования
Схема РУ с одной секцией сборных шин
РУ с одной секцией сборных шин (без секционирования)
К преимуществам такого РУ можно отнести простоту и низкую себестоимость.
К основным недостаткам относятся неудобства в эксплуатации, из-за которых такая система не получила широкого применения:
- Профилактический ремонт любого элемента РУ должен сопровождаться отключением всего РУ — а значит лишением всех питающихся от РУ потребителей электроэнергии.
- Авария на сборных шинах так же выводит из строя всё РУ.
РУ с двумя и более секциями
Схема РУ с двумя секциями сборных шин
Такие РУ выполняются в виде нескольких секций, каждая из которых имеет своё питание и свою нагрузку, соединённых между собой секционными выключателями. На станциях секционный выключатель обычно замкнут, из-за необходимости параллельной работы генераторов. В случае повреждения на одной из секций секционный выключатель отключается, отсекая повреждённую секцию от РУ. В случае аварии на самом секционном выключателе из строя выходят обе секции, но вероятность такого повреждения относительно мала. На низковольтных РУ (6-10кВ) секционный выключатель обычно оставляют отключённым, так что связанные между собой секции работают независимо друг от друга. В случае если по каким-либо причинам питание одной из секций пропадёт, сработает устройство АВР, которое отключит вводной выключатель секции и включит секционный выключатель. Потребители секции с отключённым питанием будут получать электроэнергию от питания смежной секции через секционный выключатель. Подобная система используется в РУ 6 — 35 кВ подстанций и 6 — 10 кВ станций типа ТЭЦ.
РУ с секционированием сборных шин и обходным устройством
Схема РУ с двумя секциями сборных шин и обходным устройством
Простое секционирование не решает проблемы планового ремонта отдельных выключателей секции. В случае если необходимо провести ремонт или замену выключателя любого отходящего присоединения, приходится отключать всю секцию, что в некоторых случаях недопустимо. Для решения проблемы используется обходное устройство. Обходное устройство представляет собой один или два обходных выключателя на две секции, обходные разъединители и обходную систему шин. Обходную систему шин подключают через обходные разъединители к разъединителям выключателей присоединений с противоположной от основной системы шин стороны. В случае, когда необходимо провести плановый ремонт или замену какого-либо выключателя, включают обходной выключатель, включают соответствующий нужному выключателю обходной разъединитель, затем ремонтируемый выключатель вместе с его разъединителями отключают. Теперь питание отходящего присоединения осуществляется через обходной выключатель. Подобные системы получили распространение в РУ на напряжении 110—220 кВ.
По числу систем сборных шин
С одной системой сборных шин
К этим РУ относятся описанные выше.
С двумя системами сборных шин
Подобное РУ похоже по устройству на РУ с секционированием сборных шин и обходным устройством, но, в отличие от него, обходная система шин используется как рабочая, нагрузки на систему распределяют между обеими системами шин. Это делается для повышения надёжности электроснабжения. Отсутствие питания на одной из систем шин допускается только временно, пока ведутся ремонтные работы на другой системе шины.
К достоинствам этой системы относятся:
- Возможность планового ремонта любой системы шин, без вывода из эксплуатации всего РУ.
- Возможность разделения системы на две части, для повышения надёжности электроснабжения.
- Возможность ограничения тока короткого замыкания
К основным недостаткам следует отнести:
- Сложность схемы
- Увеличение вероятности повреждений на сборных шинах из-за частых переключений разъединителей.
Наибольшее распространение система получила в РУ на напряжение 110—220 кВ
По структуре схемы
ОРУ Северо-западной ТЭЦ
Радиального типа
Этому типу присущи следующие признаки:
- Источники энергии и присоединения сходятся на сборных шинах, поэтому авария на шинах приводит к выводу всей секции (или всей системы)
- Вывод из эксплуатации одного выключателя из присоединения приводит к отключению соответствующего присоединения.
- Разъединители кроме своей основной функции (изоляция отключенных элементов от РУ), участвуют в изменениях схемы (например, ввод обходных выключателей), что снижает надёжность системы.
Кольцевого типа
Кольцевой тип схемы отличается следующими признаками:
- Схема выполнена в виде кольца с ответвлениями присоединений и подводов питания
- Отключение каждого присоединения осуществляется двумя или тремя выключателями.
- Отключение одного выключателя никак не отражается на питании присоединений
- При повреждениях (КЗ или отключениях) на РУ, выходит из строя лишь незначительная часть системы.
- Разъединители выполняют только основную функцию — изолируют выведенный из эксплуатации элемент.
- Кольцевые схемы удобнее радиальных в плане развития системы и добавления новых элементов в систему.
Открытое распределительное устройство (ОРУ)
Масляный выключатель в ОРУ
ОРУ 110 кВ с жесткой ошиновкой
Конструктивные особенности
Открытое распределительное устройство (ОРУ) — распределительное устройство, оборудование которого располагается на открытом воздухе. Все элементы ОРУ размещаются на бетонных или металлических основаниях. Расстояния между элементами выбираются согласно ПУЭ. На напряжении 110 кВ и выше под устройствами, которые используют для работы масло (масляные трансформаторы, выключатели, реакторы) создаются маслоприемники — заполненные гравием углубления. Эта мера направлена на снижение вероятности возникновения пожара и уменьшение повреждений при аварии на таких устройствах.
Сборные шины ОРУ могут выполняться как в виде жёстких труб, так и в виде гибких проводов. Жёсткие трубы крепятся на стойках с помощью опорных изоляторов, а гибкие подвешиваются на порталы с помощью подвесных изоляторов.
Территория, на которой располагается ОРУ, в обязательном порядке огораживается.
Преимущества
- ОРУ позволяют использовать сколь угодно большие электрические устройства, чем, собственно, и обусловлено их применение на высоких классах напряжений.
- Изготовление ОРУ не требует дополнительных затрат на строительство помещений.
- ОРУ удобнее ЗРУ в плане расширения и модернизации
- Возможно визуальное наблюдение всех аппаратов ОРУ
Недостатки
- Эксплуатация ОРУ затруднена в неблагоприятных климатических условиях, кроме того, окружающая среда сильнее воздействует на элементы ОРУ, что приводит к их раннему износу.
- ОРУ занимают намного больше места, чем ЗРУ.
Закрытое распределительное устройство (ЗРУ)
Одиночная элегазовая ячейка 110 кВ ABB PASS M0
В некоторых случаях для ЗРУ используется то же оборудование, что и для ОРУ, но с размещением внутри закрытого помещения. Типичный класс напряжения: 35…110 кВ, реже 220 кВ. ЗРУ такого типа имеют мало преимуществ по сравнению с ОРУ, поэтому используются редко. Более практично применение для ЗРУ специального оборудования.

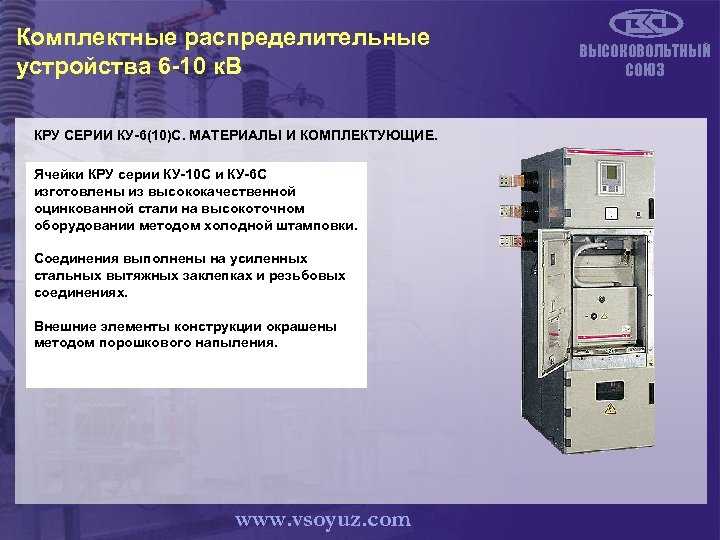

Комплектное распределительное устройство (КРУ) — распределительное устройство, собранное из типовых унифицированных блоков (т. н. ячеек) высокой степени готовности, собранных в заводских условиях. На напряжении до 35 кВ ячейки изготовляют в виде шкафов, соединяемых боковыми стенками в общий ряд. В таких шкафах элементы с напряжением до 1 кВ выполняют проводами в твердой изоляции, а элементы от 1 до 35 кВ — проводниками с воздушной изоляцией.
Для напряжений выше 35 кВ воздушная изоляция не применима, поэтому элементы, находящиеся под высоким напряжением помещают в герметичные камеры, заполненные элегазом. Ячейки с элегазовыми камерами имеют сложную конструкцию, внешне похожую на сеть трубопроводов. КРУ с элегазовой изоляцией сокращённо обозначают КРУЭ.
Шкаф СЭЩ-70
КРУ-2008Н производства ОАО «МЭЛ»
Камеры КСО
Область применения
Комплектные распределительные устройства могут использоваться как для внутренней, так и для наружной установки (в этом случае их называют КРУН). КРУ широко применяются в тех случаях, где необходимо компактное размещение распределительного устройства. В частности, КРУ применяют на электрических станциях, городских подстанциях, для питания объектов нефтяной промышленности (нефтепроводы, буровые установки), в схемах энергопотребления судов.
Среди шкафов КРУ, отдельно выделяют камеры сборные одностороннего обслуживания (КСО). Одностороннее обслуживание позволяет ставить КСО непосредственно к стене или задними стенками друг к другу, что позволяет экономить место (важно в условиях высокой плотности городской застройки).
Устройство КРУ
Как правило, шкаф КРУ разделён на 4 основных отсека: 3 высоковольтных — кабельный отсек (ввода или линии), отсек выключателя и отсек сборных шин и 1 низковольтный — релейный шкаф.
- В релейном отсеке (3) располагается низковольтное оборудование: устройства РЗиА, переключатели, рубильники. На двери релейного отсека, как правило, располагаются светосигнальная арматура, устройства учёта и измерения электроэнергии, элементы управления ячейкой.
- В отсеке выключателя (4) располагается силовой выключатель или другое высоковольтное оборудование (разъединительные контакты, предохранители, ТН). Чаще всего в КРУ это оборудование размещается на выкатном или выдвижном элементе.
- В отсеке сборных шин (6) располагаются силовые шины (8), соединяющие шкафы секции РУ.
- Отсек ввода (5) служит для размещения кабельной разделки, измерительных трансформаторов тока (7) , трансформаторов напряжения, ОПН.
См. также

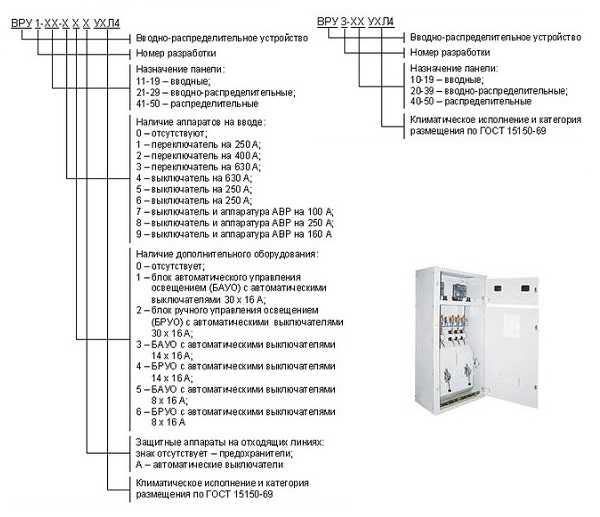

- Вводно-распределительное устройство
- Главный распределительный щит
Источники
- ПУЭ
- Рожкова Л. Д., Козулин В. С. Электрооборудование станций и подстанций: Учебник для техникумов. — М.: Энергоатомиздат, 1987.
- Неклепаев Б. Н., Крючков И. С. Электрическая часть станций и подстанций. — М.: Энергоатомиздат, 1989.
Ссылки
- Магистральные и распределительные шинопроводы
- Расцепители автоматического выключателя
Распределительное устройство | это.
.. Что такое Распределительное устройство?
ОРУ
Распределительное устройство (РУ) — электроустановка, служащая для приёма и распределения электрической энергии одного класса напряжения.
Распределительное устройство содержит набор коммутационных аппаратов, сборные и соединительные шины, вспомогательные устройства РЗиА и средства учёта и измерения.
Содержание
|
Классификация
По месту расположения
- Открытые распределительные устройства (ОРУ) — распределительные устройства, у которых силовые проводники располагаются на открытом воздухе без защиты от воздействия окружающей среды. Обычно в виде ОРУ выполняются распределительные устройства на напряжение от 27,5 кB.
- Закрытые распределительные устройства (ЗРУ) — распределительные устройства, оборудование которых устанавливается в закрытых помещениях, либо защищено от контакта с окружающей средой специальными кожухами (в т. ч. в шкафах наружного исполнения КРУН). Обычно такие распределительные устройства применяют на напряжения до 35 кB. В ряде случаев необходимо применение ЗРУ и на более высоких напряжениях (серийно выпускается оборудование на напряжение до 800 кВ). Применение ЗРУ высоких напряжений обоснованно: в местности с агрессивной средой (морской воздух, повышенное запыление), холодным климатом, при строительстве в стесненных условиях, в городских условиях для снижения уровня шума и для архитектурной эстетичности.
По выполнению секционирования
Схема РУ с одной секцией сборных шин
РУ с одной секцией сборных шин (без секционирования)
К преимуществам такого РУ можно отнести простоту и низкую себестоимость.
К основным недостаткам относятся неудобства в эксплуатации, из-за которых такая система не получила широкого применения:
- Профилактический ремонт любого элемента РУ должен сопровождаться отключением всего РУ — а значит лишением всех питающихся от РУ потребителей электроэнергии.
- Авария на сборных шинах так же выводит из строя всё РУ.
РУ с двумя и более секциями
Схема РУ с двумя секциями сборных шин
Такие РУ выполняются в виде нескольких секций, каждая из которых имеет своё питание и свою нагрузку, соединённых между собой секционными выключателями. На станциях секционный выключатель обычно замкнут, из-за необходимости параллельной работы генераторов. В случае повреждения на одной из секций секционный выключатель отключается, отсекая повреждённую секцию от РУ. В случае аварии на самом секционном выключателе из строя выходят обе секции, но вероятность такого повреждения относительно мала. На низковольтных РУ (6-10кВ) секционный выключатель обычно оставляют отключённым, так что связанные между собой секции работают независимо друг от друга. В случае если по каким-либо причинам питание одной из секций пропадёт, сработает устройство АВР, которое отключит вводной выключатель секции и включит секционный выключатель. Потребители секции с отключённым питанием будут получать электроэнергию от питания смежной секции через секционный выключатель. Подобная система используется в РУ 6 — 35 кВ подстанций и 6 — 10 кВ станций типа ТЭЦ.
РУ с секционированием сборных шин и обходным устройством
Схема РУ с двумя секциями сборных шин и обходным устройством
Простое секционирование не решает проблемы планового ремонта отдельных выключателей секции. В случае если необходимо провести ремонт или замену выключателя любого отходящего присоединения, приходится отключать всю секцию, что в некоторых случаях недопустимо. Для решения проблемы используется обходное устройство. Обходное устройство представляет собой один или два обходных выключателя на две секции, обходные разъединители и обходную систему шин. Обходную систему шин подключают через обходные разъединители к разъединителям выключателей присоединений с противоположной от основной системы шин стороны. В случае, когда необходимо провести плановый ремонт или замену какого-либо выключателя, включают обходной выключатель, включают соответствующий нужному выключателю обходной разъединитель, затем ремонтируемый выключатель вместе с его разъединителями отключают. Теперь питание отходящего присоединения осуществляется через обходной выключатель. Подобные системы получили распространение в РУ на напряжении 110—220 кВ.
По числу систем сборных шин
С одной системой сборных шин
К этим РУ относятся описанные выше.
С двумя системами сборных шин
Подобное РУ похоже по устройству на РУ с секционированием сборных шин и обходным устройством, но, в отличие от него, обходная система шин используется как рабочая, нагрузки на систему распределяют между обеими системами шин. Это делается для повышения надёжности электроснабжения. Отсутствие питания на одной из систем шин допускается только временно, пока ведутся ремонтные работы на другой системе шины.
К достоинствам этой системы относятся:
- Возможность планового ремонта любой системы шин, без вывода из эксплуатации всего РУ.
- Возможность разделения системы на две части, для повышения надёжности электроснабжения.
- Возможность ограничения тока короткого замыкания
К основным недостаткам следует отнести:
- Сложность схемы
- Увеличение вероятности повреждений на сборных шинах из-за частых переключений разъединителей.
Наибольшее распространение система получила в РУ на напряжение 110—220 кВ
По структуре схемы
ОРУ Северо-западной ТЭЦ
Радиального типа
Этому типу присущи следующие признаки:
- Источники энергии и присоединения сходятся на сборных шинах, поэтому авария на шинах приводит к выводу всей секции (или всей системы)
- Вывод из эксплуатации одного выключателя из присоединения приводит к отключению соответствующего присоединения.
- Разъединители кроме своей основной функции (изоляция отключенных элементов от РУ), участвуют в изменениях схемы (например, ввод обходных выключателей), что снижает надёжность системы.
Кольцевого типа
Кольцевой тип схемы отличается следующими признаками:
- Схема выполнена в виде кольца с ответвлениями присоединений и подводов питания
- Отключение каждого присоединения осуществляется двумя или тремя выключателями.
- Отключение одного выключателя никак не отражается на питании присоединений
- При повреждениях (КЗ или отключениях) на РУ, выходит из строя лишь незначительная часть системы.
- Разъединители выполняют только основную функцию — изолируют выведенный из эксплуатации элемент.
- Кольцевые схемы удобнее радиальных в плане развития системы и добавления новых элементов в систему.
Открытое распределительное устройство (ОРУ)
Масляный выключатель в ОРУ
ОРУ 110 кВ с жесткой ошиновкой
Конструктивные особенности
Открытое распределительное устройство (ОРУ) — распределительное устройство, оборудование которого располагается на открытом воздухе. Все элементы ОРУ размещаются на бетонных или металлических основаниях. Расстояния между элементами выбираются согласно ПУЭ. На напряжении 110 кВ и выше под устройствами, которые используют для работы масло (масляные трансформаторы, выключатели, реакторы) создаются маслоприемники — заполненные гравием углубления. Эта мера направлена на снижение вероятности возникновения пожара и уменьшение повреждений при аварии на таких устройствах.
Сборные шины ОРУ могут выполняться как в виде жёстких труб, так и в виде гибких проводов. Жёсткие трубы крепятся на стойках с помощью опорных изоляторов, а гибкие подвешиваются на порталы с помощью подвесных изоляторов.
Территория, на которой располагается ОРУ, в обязательном порядке огораживается.
Преимущества
- ОРУ позволяют использовать сколь угодно большие электрические устройства, чем, собственно, и обусловлено их применение на высоких классах напряжений.
- Изготовление ОРУ не требует дополнительных затрат на строительство помещений.
- ОРУ удобнее ЗРУ в плане расширения и модернизации
- Возможно визуальное наблюдение всех аппаратов ОРУ
Недостатки
- Эксплуатация ОРУ затруднена в неблагоприятных климатических условиях, кроме того, окружающая среда сильнее воздействует на элементы ОРУ, что приводит к их раннему износу.
- ОРУ занимают намного больше места, чем ЗРУ.
Закрытое распределительное устройство (ЗРУ)
Одиночная элегазовая ячейка 110 кВ ABB PASS M0
В некоторых случаях для ЗРУ используется то же оборудование, что и для ОРУ, но с размещением внутри закрытого помещения. Типичный класс напряжения: 35…110 кВ, реже 220 кВ. ЗРУ такого типа имеют мало преимуществ по сравнению с ОРУ, поэтому используются редко. Более практично применение для ЗРУ специального оборудования.
Комплектное распределительное устройство (КРУ) — распределительное устройство, собранное из типовых унифицированных блоков (т. н. ячеек) высокой степени готовности, собранных в заводских условиях. На напряжении до 35 кВ ячейки изготовляют в виде шкафов, соединяемых боковыми стенками в общий ряд. В таких шкафах элементы с напряжением до 1 кВ выполняют проводами в твердой изоляции, а элементы от 1 до 35 кВ — проводниками с воздушной изоляцией.
Для напряжений выше 35 кВ воздушная изоляция не применима, поэтому элементы, находящиеся под высоким напряжением помещают в герметичные камеры, заполненные элегазом. Ячейки с элегазовыми камерами имеют сложную конструкцию, внешне похожую на сеть трубопроводов. КРУ с элегазовой изоляцией сокращённо обозначают КРУЭ.
Шкаф СЭЩ-70
КРУ-2008Н производства ОАО «МЭЛ»
Камеры КСО
Область применения
Комплектные распределительные устройства могут использоваться как для внутренней, так и для наружной установки (в этом случае их называют КРУН). КРУ широко применяются в тех случаях, где необходимо компактное размещение распределительного устройства. В частности, КРУ применяют на электрических станциях, городских подстанциях, для питания объектов нефтяной промышленности (нефтепроводы, буровые установки), в схемах энергопотребления судов.
Среди шкафов КРУ, отдельно выделяют камеры сборные одностороннего обслуживания (КСО). Одностороннее обслуживание позволяет ставить КСО непосредственно к стене или задними стенками друг к другу, что позволяет экономить место (важно в условиях высокой плотности городской застройки).
Устройство КРУ
Как правило, шкаф КРУ разделён на 4 основных отсека: 3 высоковольтных — кабельный отсек (ввода или линии), отсек выключателя и отсек сборных шин и 1 низковольтный — релейный шкаф.
- В релейном отсеке (3) располагается низковольтное оборудование: устройства РЗиА, переключатели, рубильники. На двери релейного отсека, как правило, располагаются светосигнальная арматура, устройства учёта и измерения электроэнергии, элементы управления ячейкой.
- В отсеке выключателя (4) располагается силовой выключатель или другое высоковольтное оборудование (разъединительные контакты, предохранители, ТН). Чаще всего в КРУ это оборудование размещается на выкатном или выдвижном элементе.
- В отсеке сборных шин (6) располагаются силовые шины (8), соединяющие шкафы секции РУ.
- Отсек ввода (5) служит для размещения кабельной разделки, измерительных трансформаторов тока (7) , трансформаторов напряжения, ОПН.
См. также
- Вводно-распределительное устройство
- Главный распределительный щит
Источники
- ПУЭ
- Рожкова Л. Д., Козулин В. С. Электрооборудование станций и подстанций: Учебник для техникумов. — М.: Энергоатомиздат, 1987.
- Неклепаев Б. Н., Крючков И. С. Электрическая часть станций и подстанций. — М.: Энергоатомиздат, 1989.
Ссылки
- Магистральные и распределительные шинопроводы
- Расцепители автоматического выключателя
Что такое распределительное устройство? | Особенности, компоненты и классификация
Содержание
Что такое распределительное устройство?
Определение распределительного устройства: Устройство, используемое для переключения, управления и защиты электрических цепей и оборудования, известно как распределительное устройство .
Термин «распределительное устройство» является общим термином, который включает в себя широкий спектр коммутационных устройств, таких как автоматические выключатели, переключатели, переключатели с плавкими предохранителями, изоляторы без нагрузки, предохранители HRC, контакторы, миниатюрные автоматические выключатели, ELCB, GFCI и т. д.
Он также включает комбинацию этих коммутационных устройств с соответствующим контрольным, измерительным, защитным и регулирующим оборудованием. Распределительные устройства и их узлы используются в связи с производством, передачей, распределением и преобразованием электрической энергии.
Все мы знакомы с низковольтными выключателями и сменными предохранителями в наших домах. Выключатели используются для размыкания и замыкания электрической цепи, а предохранители используются для защиты от перегрузки по току и короткого замыкания. Таким образом, каждое электрическое устройство нуждается в коммутационном и защитном устройстве.
Разработаны различные формы коммутационных и защитных устройств. Таким образом, распределительное устройство можно рассматривать как общий термин, охватывающий широкий спектр оборудования, связанного с коммутацией, защитой и управлением различным электрическим оборудованием.
Функция распределительного устройства
Распределительное устройство должно выполнять функции передачи, включения и отключения нормального тока нагрузки, как выключатель.
Кроме того, он должен выполнять функцию отключения тока короткого замыкания, для которого используются датчики, такие как трансформаторы тока, трансформаторы напряжения и различные типы реле, в зависимости от применения.
Также должны быть предусмотрены измерения, управление и данные, при этом бесчисленные устройства используются для реализации функции переключения.
Таким образом, распределительное устройство может включать в себя автоматический выключатель, трансформаторы тока, трансформаторы напряжения, защитные реле, измерительные приборы, переключатели, предохранители, автоматические выключатели, разрядники для защиты от перенапряжения, изоляторы и различные сопутствующие типы оборудования. (Соответствующие компоненты можно найти у дистрибьютора электронных компонентов)
Теперь давайте подробно рассмотрим компоненты распределительного устройства.
Компоненты распределительного устройства
Распределительное устройство в основном состоит из коммутационных и защитных устройств, таких как выключатели, предохранители, изоляторы, автоматические выключатели, защитные реле, панели управления, грозовые разрядники, трансформаторы тока, трансформаторы напряжения, автоматические повторные включения и различное сопутствующее оборудование.
(Для получения дополнительной информации см. полный список компонентов распределительного устройства.)
Некоторые типы оборудования предназначены для работы как в нормальных, так и в нештатных условиях. Некоторое оборудование предназначено для переключения, а не обнаружения неисправности.
При нормальной работе распределительное устройство позволяет включать и выключать генераторы, линии передачи, распределители и другое электрооборудование. С другой стороны, , когда отказ (например, короткое замыкание) происходит в любой части энергосистемы, через оборудование протекает сильный ток, что может привести к повреждению оборудования и прерыванию обслуживания клиентов.
Однако распределительное устройство обнаруживает неисправность и отключает неработоспособный участок от системы. (Для получения более подробной информации см. работу автоматического выключателя и защитных реле.)
Аналогичным образом, коммутационные и токоотключающие устройства играют важную роль в современной электрической сети, начиная от электростанций, передающих подстанций различного напряжения, распределительных подстанций и центры нагрузки. Коммутационное устройство здесь называется автоматическим выключателем .
Автоматический выключатель вместе с соответствующими устройствами защиты, измерения и регулирования называется распределительным устройством.
Подробнее о Компоненты распределительного устройства
Эволюция распределительного устройства
Распределительное оборудование в основном связано с коммутацией и отключением токов как в нормальных, так и в ненормальных условиях эксплуатации.
Тумблер с обычным предохранителем является простейшей формой распределительного устройства и использовался для управления и защиты освещения и другого оборудования в домах, офисах и т. д.
Для цепей более высокого номинала предохранитель большой разрывной способности (H.R.C.) в сочетании с выключателем может служить для управления и защиты цепи. Однако такое распределительное устройство не может быть рентабельно использовано в системе высокого напряжения (33 кВ) по двум причинам.
- Во-первых , при перегорании предохранителя требуется около времени для его замены и, следовательно, прерывание обслуживания клиентов.
- Во-вторых , предохранитель не может успешно прервать большие токи короткого замыкания , возникающие в результате неисправностей в системе высокого напряжения.
С развитием энергосистем линии и другое оборудование работают при высоких напряжениях и больших токах. Когда в системе происходит короткое замыкание, сильный ток, протекающий через оборудование, может привести к значительным повреждениям.
Для прерывания таких больших токов короткого замыкания используются автоматические выключатели (или просто автоматические выключатели).
Автоматический выключатель представляет собой одно распределительное устройство , которое может размыкать или замыкать электрическую цепь как в нормальных, так и в нештатных условиях.
Даже в тех случаях, когда предохранителя достаточно, с точки зрения отключающей способности предпочтительнее использовать автоматический выключатель. Это связано с тем, что автоматический выключатель может замыкать цепи, а также разрывать их без замены и, таким образом, имеет более широкий спектр применения, чем предохранитель.
[Для получения дополнительной информации см. Что такое предохранитель и как он работает? и работа автоматического выключателя]
Основные характеристики распределительного устройства
Основные характеристики распределительного устройства:
- Полная надежность
- Абсолютно определенная дискриминация
- Быстрое управление
- Возможность ручного управления
1. Абсолютная надежность
В связи с продолжающейся тенденцией к межсетевому соединению и увеличению мощности электростанций потребность в надежном распределительном устройстве приобрела первостепенное значение.
Это неудивительно, ведь он добавляется в систему питания для повышения надежности. Когда в какой-либо части энергосистемы возникает неисправность, они должны срабатывать, чтобы изолировать неисправную часть от остальной цепи.
2. Абсолютно определенная дискриминация
При возникновении неисправности на любом участке энергосистемы распределительное устройство должно различать неисправный участок и исправный участок .
Следует изолировать неисправный раздел от системы, не затрагивая исправный раздел. Это обеспечит непрерывность поставок.
3. Быстрое срабатывание
При возникновении неисправности в любой части энергосистемы распределительное устройство должно срабатывать быстро , чтобы не повредить генераторы, трансформаторы и другое оборудование токами короткого замыкания.
Если неисправность не будет устранена быстро, она может распространиться на здоровые части, создавая опасность полного отключения системы. В случае отказа электрического (или электронного) управления необходимую операцию можно выполнить с помощью ручного управления.
Классификация распределительных устройств
Распределительные устройства могут быть классифицированы на основе уровня напряжения на следующие
- Распределительные устройства низкого напряжения (НН)
- Распределительное устройство среднего напряжения (MV)
- Распределительное устройство высокого напряжения (ВН)
1. Распределительное устройство низкого напряжения
Распределительное устройство для низковольтного оборудования, как правило, с номиналом до 1000 В переменного тока и 1500 В постоянного тока .
Обычно используемые низковольтные устройства включают масляные автоматические выключатели (OCB), воздушные автоматические выключатели (ACB), блоки плавких выключателей (SFU), разъединители без нагрузки, предохранители HRC, автоматические выключатели утечки на землю (ELCB), устройства защиты от остаточного тока (RCCB и RCBO), миниатюрные автоматические выключатели (MCB) и автоматические выключатели в литом корпусе (MCCB) и т. д., то есть все аксессуары, необходимые для защиты системы низкого напряжения.
Чаще всего используется в Распределительный щит низкого напряжения .
Узнайте больше о распределительных устройствах низкого напряжения.
2. Распределительное устройство среднего напряжения
Распределительное устройство среднего напряжения , рассчитанное на напряжение от 3,3 кВ до 33 кВ, класс .
Распределительные устройства среднего напряжения в основном используются для распределения электроэнергии, подключенной к различным электрическим сетям. Они включают в себя большую часть оборудования подстанции, такое как выключатели с минимальным содержанием масла, масляные выключатели, воздушные магнитные, распределительные устройства с элегазовой изоляцией, вакуумные и элегазовые распределительные устройства.
Они могут быть с металлическим корпусом для внутреннего применения, с металлическим корпусом для наружного применения, для наружного применения без металлического корпуса и т. д. В качестве среды прерывания могут использоваться масло, элегаз и вакуум .
Основным требованием к сети среднего напряжения является прерывание тока при неисправности, независимо от того, какой тип выключателя используется в системе. Хотя он может быть способен функционировать и в других условиях.
Распределительное устройство среднего напряжения должно быть способно,
- Нормальное переключение ВКЛ/ВЫКЛ.
- Прерывание тока короткого замыкания.
- Коммутация емкостных токов.
- Коммутация индуктивных токов.
- Какое-то специальное приложение.
3. Распределительное устройство высокого напряжения
Энергетическая система имеет дело с напряжением свыше 36 кВ относится к высоковольтному.
Поскольку уровень напряжения высок, искрение, возникающее при переключении, также очень велико. Поэтому при проектировании распределительных устройств высокого напряжения необходимо соблюдать особую осторожность.
Высоковольтные автоматические выключатели (такие как элегазовый автоматический выключатель или вакуумный автоматический выключатель) являются основным компонентом распределительного устройства высокого напряжения. Следовательно, высоковольтный автоматический выключатель должен иметь специальные функции для безопасной и надежной работы.
Неправильное срабатывание и коммутация высоковольтных автоматических выключателей сравнительно редки. Большую часть времени эти автоматические выключатели остаются во включенном состоянии и могут работать после длительного периода времени. Таким образом, автоматические выключатели должны быть достаточно надежными, чтобы обеспечить безопасную работу, когда это необходимо.
Узнайте больше о различных типах высоковольтных автоматических выключателей.
Внутренние и наружные распределительные устройства
Основными компонентами распределительных устройств являются автоматические выключатели, выключатели, сборные шины, приборы и измерительные трансформаторы.
Распределительные устройства на электростанциях и подстанциях необходимо размещать таким образом, чтобы защитить персонал во время эксплуатации и технического обслуживания и гарантировать, что последствия неисправности любой секции устройства ограничены ограниченным участком.
В зависимости от напряжения, с которым нужно работать, распределительные устройства можно разделить на
- Распределительные устройства наружного исполнения
- Распределительное устройство внутреннего типа
ОРУ
Для напряжения свыше 66 кВ устанавливаем оборудование ОРУ .
Это связано с тем, что при таких напряжениях зазоры между проводниками и пространство, необходимое для выключателей, автоматических выключателей, трансформаторов и другого оборудования, становятся настолько большими, что устанавливать все такое оборудование в помещении экономически нецелесообразно.
На рисунке показана типовая подстанция наружной установки с распределительным устройством. Автоматические выключатели, изоляторы, трансформаторы, сборные шины и все другое оборудование подстанции занимают значительное место из-за больших электрических зазоров, связанных с высокими напряжениями.
Закрытое распределительное устройство
При напряжении ниже 66 кВ распределительное устройство обычно устанавливается в помещении по экономическим соображениям.
Как правило, с металлическим покрытием . В этом типе конструкции все токоведущие части полностью заключены в заземленный металлический корпус. Основной целью этой практики является определенная локализация и ограничение любой неисправности местом ее происхождения.
Коммутационное оборудование
Коммутационное оборудование охватывает широкий спектр оборудования, предназначенного для коммутации и отключения токов как в нормальных, так и в ненормальных условиях. Он включает в себя выключатели, предохранители, автоматические выключатели, реле, трансформатор тока и другое оборудование.
Прочтите информацию о распределительном устройстве на подстанции.
Краткое описание этих устройств приведено ниже.
1. Выключатели
Выключатель — это устройство, которое используется для размыкания или замыкания электрической цепи удобным способом. Его можно использовать в условиях полной нагрузки или без нагрузки, но он не может отключать токи короткого замыкания.
Когда контакты выключателя размыкаются, в воздухе между контактами возникает дуга. Это особенно актуально для цепей высокого напряжения и большой токовой емкости.
Выключатели можно разделить на
- Воздушные выключатели
- масляные переключатели
Контакты первого размыкаются в воздухе, а второго — в масле.
- Воздушный выключатель – Это воздушный выключатель, предназначенный для размыкания цепи под нагрузкой. Для гашения дуги, возникающей при размыкании такого выключателя, предусмотрены специальные дугогасительные рожки. Ознакомьтесь с различными типами переключателей воздушного прерывания.
- Разъединитель или разъединитель . По сути, это рубильник, предназначенный для размыкания цепи без нагрузки.
- Масляные переключатели – Как следует из названия, контакты таких переключателей размыкаются под маслом, обычно трансформаторным маслом.
Воздушный выключатель
2. Предохранители
Плавкий предохранитель представляет собой короткий отрезок провода или тонкой полоски, который плавится при протекании через него чрезмерного тока в течение достаточного времени. Он включается последовательно с защищаемой цепью.
При коротком замыкании или перегрузке ток через плавкий элемент превышает его номинальную мощность. При этом повышается температура, и предохранитель плавится (или перегорает), отключая защищаемую им цепь.
Распределительное устройство с электрическими предохранителями
Прочтите: Что такое FUSE и как он работает?
3.
Автоматические выключатели
Автоматический выключатель — это оборудование, которое может размыкать или замыкать цепь при любых условиях, а именно. холостого хода, полной нагрузки и неисправности. Он сконструирован таким образом, что им можно управлять вручную (или с помощью дистанционного управления) в нормальных условиях и автоматически в условиях неисправности. Для последней операции используется релейная схема с автоматическим выключателем.
Низковольтные автоматические выключатели : Миниатюрный автоматический выключатель, Автоматический выключатель в литом корпусе, Автоматический выключатель дифференциального тока, Прерыватель цепи замыкания на землю
Высоковольтные автоматические выключатели : Вакуумный автоматический выключатель, элегазовый автоматический выключатель, масляный автоматический выключатель, воздушный пневматический выключатель
4. Реле защиты
Реле защиты являются важными частями распределительного оборудования.
Реле — это устройство, которое обнаруживает неисправность и передает информацию выключателю для прерывания цепи.
Функция защитного реле заключается в подаче сигнала на автоматические выключатели для отключения элементов энергосистемы при возникновении неисправности.
При возникновении неисправности контакты реле замыкаются, и на катушку отключения автоматического выключателя подается питание для размыкания контактов автоматического выключателя.
За последние два десятилетия технологии ретрансляции быстро развивались. Наиболее важный прогресс был связан с появлением компьютерных технологий, которые помогли в разработке цифровых реле.
Подробнее Как работают реле защиты?
5. Измерительные трансформаторы
Измерительные трансформаторы (трансформатор тока и трансформатор напряжения) используются в распределительных устройствах для измерения электрических параметров в целях защиты и учета.
Измерительный трансформатор, в котором вторичный ток практически пропорционален первичному току и отличается от него по фазе примерно на ноль градусов, называется трансформатором тока (ТТ) .
Трансформатор напряжения (ТН) — измерительный трансформатор, в котором вторичное напряжение в основном пропорционально первичному напряжению и отличается от него по фазе примерно на ноль градусов.
6. Ограничители перенапряжений
Ограничители перенапряжения или разрядники перенапряжения являются очень важными компонентами распределительных устройств и подстанций.
Они используются для защиты оборудования подстанции от временных перенапряжений, коммутационных и грозовых импульсов и, в определенной степени, очень быстрых переходных перенапряжений.
Исторически искровые разрядники с воздушной изоляцией использовались в качестве ограничителей перенапряжений. В прошлом для этой цели использовались грозозащитные разрядники, конденсаторы перенапряжения, реакторы подавления перенапряжения и тиритовые резисторы с последовательными разрядниками.
Инновации в этой области привели к появлению двух широко используемых типов, а именно. разрядники/подавители перенапряжения типа на основе оксида металла (ZnO) и типа C-R.
7. АПВ и секционные устройства
АПВ и секционные устройства применяются в распределительных сетях распределительных устройств среднего напряжения до класса 33 кВ.
Это оборудование полезно для быстрого автоматического восстановления подачи после кратковременных сбоев в системе. Неисправности могут быть связаны с частыми грозовыми перенапряжениями и в местах, где линии электропередач проходят через леса и деревья.
Эти типы оборудования широко используются на континентах Америки и Австралии из-за их явных преимуществ по сравнению с обычными распределительными устройствами.
8. Разъединитель/изолятор
Разъединители (разъединители) — это устройства, которые обычно работают без нагрузки, чтобы обеспечить изоляцию основных элементов установки для обслуживания, а также для изоляции неисправного оборудования от другого работающего оборудования.
Клеммные разъединители с воздушной изоляцией или разъединители доступны в нескольких формах для различных применений.
При более низком напряжении обычно используются типы с одинарным разрывом, причем преобладают типы «коромысла» или типа с вращающимся стержнем с одним концом.
При более высоком напряжении чаще используются вращающаяся центральная стойка, двухсторонняя вращающаяся стойка, вертикальный разрыв и разъединители пантографного типа. Воздушные выключатели используются при более низком напряжении для отключения под нагрузкой.
Определение распределительного устройства | Особенности | Автоматические выключатели
Распределительное устройство Статус определения,
Устройство, используемое для переключения, управления и защиты электрических цепей и оборудования, известно как распределительное устройство.
Коммутационное оборудование в основном связано с коммутацией и отключением токов как в нормальных, так и в ненормальных условиях эксплуатации. Тумблер с обычным предохранителем является простейшей формой определения распределительного устройства и используется для управления и защиты освещения и другого оборудования в домах, офисах и т. д. Для цепей с более высоким номиналом используется предохранитель с высокой отключающей способностью (H.R.C.) в сочетании с выключателем. может служить для контроля и защиты цепи. Однако такое распределительное устройство не может быть рентабельно использовано в системе высокого напряжения (3,3 кВ) по двум причинам. Во-первых, когда перегорает предохранитель, его замена требует некоторого времени и, следовательно, прерывание обслуживания клиентов. Во-вторых, предохранитель не может успешно прерывать большие токи короткого замыкания, возникающие в результате неисправностей в системе высокого напряжения.
С развитием энергосистем линии и другое оборудование работают при высоких напряжениях и больших токах. Когда в системе происходит короткое замыкание, сильный ток, протекающий через оборудование, может привести к значительным повреждениям. Для прерывания таких больших токов короткого замыкания используются автоматические выключатели (или просто автоматические выключатели ). Автоматический выключатель — это распределительное устройство, которое может размыкать или замыкать электрическую цепь как в нормальных, так и в ненормальных условиях. Даже в тех случаях, когда предохранителя достаточно, с точки зрения отключающей способности предпочтительнее использовать автоматический выключатель. Это связано с тем, что автоматический выключатель может замыкать цепи, а также разрывать их без замены и, таким образом, имеет более широкий диапазон использования, чем предохранитель.
Характеристики распределительного устройства:
Основные характеристики распределительного устройства:
1.Полная надежность: В связи с продолжающейся тенденцией к взаимосвязи и увеличением мощности электростанций потребность в надежном распределительном устройстве стала первостепенной. важность. Это неудивительно, потому что для повышения надежности к энергосистеме добавляется определение распределительного устройства.
2. Абсолютно определенная дискриминация: При возникновении неисправности на любом участке энергосистемы распределительное устройство должно иметь возможность различать неисправный участок и исправный участок. Он должен изолировать неисправный раздел от системы, не затрагивая исправный раздел. Это обеспечит непрерывность поставок.
3. Быстрое срабатывание: При возникновении неисправности в любой части энергосистемы распределительное устройство должно срабатывать быстро, чтобы не повредить генераторы, трансформаторы и другое оборудование токами короткого замыкания. Если неисправность не устраняется распределительным устройством быстро, она может распространиться на исправные части, что может привести к полному отключению системы.
4. Возможность ручного управления: Распределительное устройство должно иметь возможность ручного управления.
Добавить комментарий
