Просмотров: 9050

Калькулятор

NE555

КР1006ВИ1

Заполните одно из значений ниже, и нажмите кнопку «Рассчитать» и калькулятор определит вам целый ряд возможных вариантов для сопротивлений резисторов R1, R2 и значение емкости конденсатора C1. Для ввода дробного значения используйте символ точка. Например 0.5 секунды.

Период следования импульсов (Например 0.25 секунды)

Секунд
Частота следования импульсов (Например 20 Гц )

Герц



Назначение выводов:

Вывод №1 — Земля(GND).

Вывод подключается к минусу питания или к общему проводу схемы.

Вывод №2 — Запуск(TRIG).

Этот вывод является одним из входов компаратора №2. При подаче на этот вход импульса низкого уровня, который должно быть не более 1/3 напряжения питания, происходит запуск таймера и на выводе №3 появляется напряжение высокого уровня на время, которое задается внешним сопротивлением Ra+Rb и конденсатором С. Данный режим работы называется — режим моностабильного мультивибратора. Импульс, подаваемый на вывод №2, может быть как прямоугольным, так и синусоидным и по длительности он должен быть меньше чем время заряда конденсатора С.

Вывод №3 — Выход(OUT).

Высокий уровень равен напряжению питания минус 1,7 Вольта. Низкий уровень равен примерно 0,25 вольта. Время переключения с одного уровня на другой происходит примерно за 100 нс.

Вывод №4 — Сброс(RST).

При подаче на этот вывод напряжения низкого уровня (не более 0,7в) произойдет сброс таймера и на выходе его установится напряжение низкого уровня. Если в схеме нет необходимости в режиме сброса, то данный вывод необходимо подключить к плюсу питания.

Вывод №5 — Управление(CVOLT).

Обычно, этот вывод не используется. Однако его применение может значительно расширить функциональность таймера. При подаче напряжения на этот вывод можно управлять длительностью выходных импульсов таймера, а значит отказаться от RC времязадающей цепочки. Подаваемое напряжение на этот вход в режиме моностабильного мультивибратора может составлять от 45% до 90% напряжения питания. А в режиме мультивибратора от 1,7в и до напряжения питания. Соответственно на выходе получится FM модулированный сигнал.

Если этот вывод не используется, то его лучше подключить через конденсатор 0,01мкФ к общему проводу.

Вывод №6 — Стоп(THR).

Этот вывод является одним из входов компаратора №1. При подаче на этот вывод импульса высокого уровня (не менее 2/3 напряжения питания), работа таймера останавливается, и на выходе таймера устанавливается напряжение низкого уровня. Как и на вывод №2, на этот вывод можно подавать импульсы как прямоугольные, так и синусоидные.

Вывод №7 — Разряд(DISC).

Этот вывод соединен с коллектором транзистора Т1, эмиттер которого соединен с общим проводом. При открытом транзисторе конденсатор С разряжается через переход коллектор-эмиттер и остается в разряженном состоянии пока не закроется транзистор. Транзистор закрыт, когда на выходе таймера высокий уровень и открыт, когда на выходе низкий уровень.

Вывод №8 — Питание(VCC).

Напряжение питания таймера составляет от 4,5 до16 вольт.

Понравилась статья? Поделиться с друзьями:

  • Назад

  • Вперед

Расчет частоты 555

Эта статья посвящена микросхеме, сохраняющей популярность уже более 30 лет и имеющей множество клонов. Trigger — инвертирующий вход компаратора, ответственного за установку триггера. Если при этом отсутствуют сигналы сброса на входах Reset, то триггер установится на его выходе появится логический 0, так как выход инвертированный. Output — выход таймера. На этом выводе присутствует инвертированный сигнал с выхода триггера, то есть когда триггер взведён на его выходе ноль — на выводе Output высокий уровень, когда триггер сброшен — на этом выводе низкий уровень. Reset — сброс.







Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.


По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • 555 Timer Calculator
  • Расчет таймера NE555(КР1006ВИ1)
  • Расчет таймера 555
  • Please turn JavaScript on and reload the page.
  • Программы для радиолюбителя
  • Генератор на 555
  • Применение таймера NE555. Часть 2 — генератор прямоугольных импульсов на NE555
  • Схема генератора на NE555 с формулой для расчёта частоты
  • Генератор на NE555 с регулировкой частоты
  • 555-й таймер. Часть 1. Как устроен и как работает таймер NE555. Расчёт схем на основе NE555

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Электроника шаг за шагом — 555 таймер (Выпуск 12)

555 Timer Calculator






Для реализации логических цепей, участвующих в работе сигнализаций, датчиков, преобразователей, усилители применяются специальные таймеры. Данное устройство позволяет генерировать на выходе импульсы прямоугольной формы с определенными параметрами.

За счет чего такое приспособление выступает и в роли таймера, и в роли генератора импульсов. Для того чтобы рассчитать периоды положительного и отрицательного импульса, необходимо оперировать величиной сопротивлений и емкостью конденсатора.

Посмотрите на рисунок, здесь приведена принципиальная схема работы таймера аналог микросхема КРВИ1. Поэтому, чтобы рассчитать длительность высокого и низкого уровня, необходимо воспользоваться такими расчетными формулами:. Подбирая параметры сопротивлений и емкости в цепи, вы сможете собрать таймер с требуемыми величинами высокого и низкого сигнала на выходе.

Чтобы не считать параметры по формулам выше, вы можете воспользоваться нашим онлайн-калькулятором. Понравилась статья? Поделиться с друзьями:. Вам также может быть интересно. Комментарии и отзывы Добавить комментарий Отменить ответ. Политика конфиденциальности Пользовательское соглашение О нас.

Расчет таймера NE555(КР1006ВИ1)

Когда я только начинал заниматься радиоэлектроникой, в моей мастерской было полно тетрадок, листочков с расчетами, формулами и всякой всячиной. Все программки представлены в ознакомительных целях, оригинальные версии программ рекомендую скачать с сайта разработчика. Это набор различных программ для расчета различных типов трансформаторов, дросселей и определения проницаемости сердечника. Осциллятор своими руками. Splan70 от Abacom Программка для рисования радиоэлектронных схем. В программном пакете большая база различных электронных компонентов, а так же есть редактор что бы рисовать свои компоненты Программкой раньше активно пользовался для рисования схем, сейчас же использую для этого Multisim. Очень мощный эмулятор для предварительной отработки схем и их настройки.

Генератор с регулировкой частоты — микроконтроллер NE, описание, Таким образом, расчет частоты колебаний (с периодом t на.

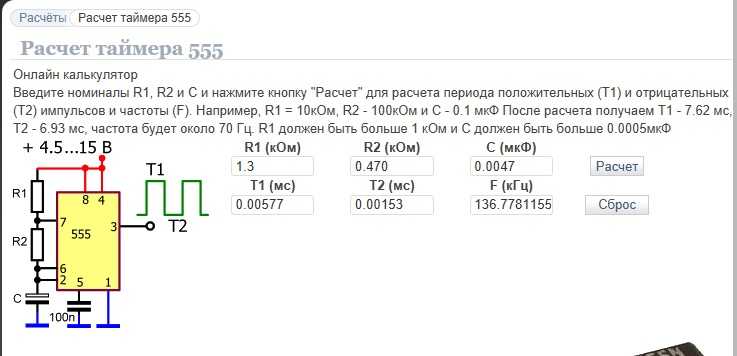

Расчет таймера 555

Продолжение начатой темы применения таймера NE В момент включения схемы, конденсатор C1 разряжен и на выходе 3 таймера NE находится высокий уровень. Затем конденсатор C1 через резистор R1 начинает постепенно заряжаться. Теперь конденсатор через сопротивление R1 начинает разряжаться. И процесс повторится снова. Если к выходу добавить еще RC-цепь выделено красным цветом , то выходной сигнал по форме будет приближен к синусоиде. Для таймера NE — частота в кГц является максимальной, поскольку при увеличении ее, работа схемы становится нестабильной. Генератор низкой частоты по сути своей являются таймером времени.

Please turn JavaScript on and reload the page.

Преобразователи и ключи. Отправлено: Заголовок: программа для расчета частоты и длительности для NE Предлагаю ростую програмку для расчета частоты и длительности импульсов с таймера NE Заголовок: Очень хорошая програ..

NE — аналоговая интегральная схема, универсальный таймер — устройство для формирования генерации одиночных и повторяющихся импульсов со стабильными временными характеристиками.

Программы для радиолюбителя

Я собираюсь представить вам наиболее удачную среди всех выпускаемых микросхем — это таймер Рис. Поскольку в Интернете вы можете найти большое количество руководств, в которых рассматривается это устройство, и, следовательно, можете спросить, зачем же нам нужно здесь его обсуждать, то у меня для этого есть, по меньшей мере, три причины:. Этого нельзя избежать. Вы просто должны знать эту микросхему. По оценке некоторых источников ежегодное производство этих микросхем составляет более 1 миллиона штук ежегодно.

Генератор на 555

В радиолюбительской практике часто применяются различного рода генераторы. В этой статье описано как можно быстро и просто сконструировать генератор прямоугольных импульсов. Частоту такого генератора вы сможете сами подобрать в зависимости от ваших потребностей, путём примитивных расчётов и доработок. На самом деле в большинстве случаев нет никакой необходимости городить сложные схемы с дорогостоящими деталями. Для начинающего радиолюбителя играет роль простота и дешевизна схемотехнического решения. Такой вариант схемы генератора прямоугольных импульсов полезен начинающим радиолюбителям именно тем, что они сами смогут подобрать детали резисторы и конденсаторы для нужной им частоты определяемой по формуле:.

Расчет таймера NE(КРВИ1) импульсов (Например секунды), Секунд. Частота следования импульсов (Например 20 Гц).

Применение таймера NE555. Часть 2 — генератор прямоугольных импульсов на NE555

Впервые выпущен в году компанией Signetics под обозначением NE Представляет собой асинхронный RS- триггер со специфическими порогами входов, точно заданными аналоговыми компараторами и встроенным делителем напряжения. Применяется для построения различных генераторов, модуляторов, реле времени, пороговых устройств и прочих узлов электронной аппаратуры.

Схема генератора на NE555 с формулой для расчёта частоты

ВИДЕО ПО ТЕМЕ: Генератор прямоугольных импульсов .Таймер 555 и катушка.

ИС таймера работает в широком диапазоне питающих напряжений, лежащих в пределах от 5 до 15 В, оптимальными являются значения от 9 до 12 В. Таймер типа может работать генератором импульсов и в ждущем режиме как одновибратор генератор одиночных импульсов. После запуска одновибратор формирует одиночный импульс с постоянной амплитудой и фиксированной длительностью. Когда на выходе схемы действует низкий уровень, выход может потреблять ток до мА. И, наоборот, когда на выходе действует высокий уровень, микросхема является источником тока такой же величины. На рис.

А Вы знаете, что из-за отличия вольт-амперных характеристик, диоды параллельно не включаются?

Генератор на NE555 с регулировкой частоты

Он-лайн расчет калькулятора таймера. Таймер NE может работать как моностабильный мультивибратор, а также как генератор прямоугольных импульсов c выходным током мА max. Расчет параметров универсального таймера Timer — программа для расчета временных характеристик таймера серии Расчет таймера Онлайн калькулятор. Расчёт частоты таймера

555-й таймер. Часть 1. Как устроен и как работает таймер NE555. Расчёт схем на основе NE555

К слову, микроконтроллер NE был разработан еще в году и настолько удачно, что его применяют даже в настоящее время. Существует множество аналогов, более функциональных моделей, модификаций и т. Микросхема представляет собой интегральный таймер. В настоящее время выпускается преимущественно в DIP-корпусах ранее были версии в круглых металлических.






555 Калькулятор нестабильной цепи таймера

В этом 555 калькуляторе нестабильной цепи таймера введите значения времязадающего конденсатора C и времязадающих резисторов R1 и R2 для расчета частоты, периода и коэффициента заполнения. Здесь время период — это общее время, необходимое для завершения одного цикла включения/выключения (T 1 +T 2), , а Рабочий цикл — это процент от общего времени, в течение которого выходной сигнал ВЫСОКИЙ.






555 Нестабильный калькулятор таймера Описание

Когда таймер 555 работает в нестабильном режиме , мы получаем импульс на выходном контакте, время включения (время высокого уровня) и время выключения (время низкого уровня) можно контролировать. Это управление можно выполнить, выбрав соответствующие значения для резисторов R1, R2 и конденсатора C1. Принципиальная схема для работы микросхемы 555 в нестабильном режиме показана следующим образом:

Вышеприведенная схема может использоваться для создания прямоугольной волны, в которой можно рассчитать время высокого (T1) и минимального времени (T2). Этот метод можно использовать для генерации тактовых импульсов для микроконтроллеров/цифровых ИС, мигания светодиода или любых других приложений, где необходимы определенные интервалы времени. Выходная волна, полученная от контакта 3, показана с маркировкой ниже 9.0013

Ось времени T измеряется в секундах, а ось напряжения измеряется в вольтах. Как было сказано ранее, как долго импульс остается высоким, как долго импульс остается низким, и частоту импульса можно рассчитать, используя значения компонентов R1, R2 и C1, показанные на принципиальной схеме выше.



Приведенный выше 555 таймер Нестабильный калькулятор можно использовать для расчета этих значений, но для понимания его работы нам необходимо знать следующие формулы, на основе которых работает калькулятор.

Параметр

Формулы

Блок

Максимальное время (T1)

0,693 × (R1+R2) × C1

секунды

Низкое время (T2)

0,693 × R2 × C1

секунды

Период времени (T)

0,693 × (R1+2×R2) × C1

секунды

Частота (F)

1,44 / (R1+2×R2) × C1

Герц (Гц)

Рабочий цикл

(Т1/Т)×100

Процент (%)



Примечание. Эти единицы измерения применимы только тогда, когда R1 и R2 указаны в омах, а конденсатор в фарадах. Таким образом, всегда держите в голове следующие советы при выборе значений0149

  • Увеличение C1 приведет к уменьшению частоты (F)
  • Увеличение R1 увеличит время высокого уровня (T1), но не изменит время низкого уровня (T2)
  • Увеличение R2 увеличит время верхнего уровня (T1), а также увеличит время нижнего уровня (T2)
  • Итак, всегда сначала устанавливайте T2, а затем T1
  • Увеличение R2 уменьшит рабочий цикл
  • Когда у нас есть все эти детали, мы можем узнать полные свойства выходной волны. Чтобы привыкнуть к формулам, давайте рассчитаем значение параметров, используя эти формулы для принципиальной схемы, приведенной выше.



    Расчет модели

    На нашей принципиальной схеме номинал резисторов R1 и R2 равен 1K и 100K соответственно, номинал конденсатора C1 равен 10 мкФ.

    Итак, R1 = 1К; R2 = 100K и 10 мкФ

    Или можно записать как R1=1000 Ом; R2=100000 Ом, C1=0,00001 Фарад

    Время высокого уровня (T1) – это время, в течение которого импульс остается высоким (5 В) в выходной волне. Это можно рассчитать как

    Максимальное время (T1) = 0,69.3 × (R1+R2) × C1

                                    = 0.693 × (1000 +100000) × 0.00001

                                    = 0.699 seconds

                             T1 = 699 milliseconds



    The Time low (T2) is the amount of time during который импульс остается низким (0v) в выходной волне. Его можно рассчитать как

    Минимум времени (T2)     = 0,693 × R2 × C1

                                    = 0,693 × 100000 × 0,00001

    = 0,693 секунды

    T2 = 693 миллисекунд

    Период времени (T) — это сумма времени и высокого времени. Изменение времени увядания Верхнее или нижнее время повлияет на общий период времени T ) × 0,00001   или   (0,699+0,693)

                               T = 1,393 секунды



    Как мы все знаем, частота — это просто обратная величина времени. Существуют определенные приложения, такие как управление серводвигателем, где импульс должен иметь определенную частоту, чтобы схема драйвера среагировала. Частоту можно рассчитать как

    Частота (F) = 1,44 / (R1 +2 × R2) × C1 или (1 / T)

    = 1,44 / (1000 +2 × 100000) × 0,00001 или (1 / 1,393)

                               F = 0,718 Гц



    Рабочий цикл всегда указывается в процентах, если высокое время равно низкому времени, то импульс имеет 50% рабочий цикл, а если время выключения равно нулю, то он имеет 100% рабочий цикл. Мы можем рассчитать рабочий цикл как.

    Рабочий цикл = (T1/T) × 100

    = (0,966/1,393) × 100

    DC = 50,249 %

    Также мы можем рассчитать эти параметры для любого значения резистового и пленку. Использование 9Калькулятор таймера 0003 555 действительно пригодится, когда вы разрабатываете новую схему для своего проекта.

    555 Таймер Калькулятор — Калькулятор времени

    Создано Давиде Борчиа

    Отзыв Ханны Памулы, доктора философии и Джека Боуотера

    Основано на исследовании

    Дуг Лоу 03 декабря 2022 г.

    Содержание:

    • Что такое 555 IC?
    • Принципиальная схема 555 нестабильного режима
    • Нестабильный режим 555
    • Как работает таймер 555 в нестабильном режиме
    • Как работает калькулятор таймера 555 и калькулятор рабочего цикла N555
    • Моностабильный режим 555
    • Работа таймера 555 в моностабильном режиме пульсометр 555 работает?
    • Тестирование калькулятора таймера 555
    • Часто задаваемые вопросы

    Если вам нужен таймер в вашей схеме, весьма вероятно, что вы собираетесь использовать микросхему 555; с нашими Калькулятор таймера 555 , вы сможете рассчитать временные интервалы для каждой заданной конфигурации нестабильного режима 555, длительность импульса моностабильного режима 555 и многое другое. На этой странице вы можете найти:

    • 555 калькулятор таймера;
    • 555 вычислитель частоты;
    • 555 Калькулятор рабочего цикла; и
    • 555 пульсометр.

    Вы готовы узнать, как работает таймер 555, и приступить к разработке схемы таймера 555?

    Что такое 555IC?

    Микросхема 555 представляет собой широко используемую интегральную схему, которая с 70-х годов сохраняет темп в бесчисленных проектах. Он может работать в различных режимах:

    • Моностабильный режим , где одиночное состояние дестабилизируется в течение заданного времени;
    • Бистабильный режим , при котором микросхема остается в одном из двух стабильных состояний до тех пор, пока не будет предложено изменить его; и
    • Нестабильный режим , при котором вывод 555 колеблется между «высоким» состоянием и «низким» состоянием в форме прямоугольной волны.

    Области применения чипа разнообразны: вы можете использовать его для создания таймеров, импульсов или задержек в вашей схеме в моностабильном режиме, схем триггеров (не сандалий) в бистабильном режиме и, чаще всего, как осциллятор в нестабильном режиме

    Здесь мы сосредоточимся только на 555 нестабильном режиме и 555 моностабильном режиме ; в следующих параграфах вы узнаете о них все, что вам нужно.

    Подробное описание работы микросхемы 555 IC можно найти в книге Electronics All-in-One Дуга Лоу.

    Принципиальная схема нестабильного режима 555

    На рисунке ниже вы можете увидеть обычное изображение схемы таймера 555 в нестабильном режиме.

    Принципиальная схема микросхемы 555 в нестабильном режиме.

    • Контакт 8 Контакт питания ;
    • Штырек 1 — Соединение с массой ;
    • Pin 3 Выход pin: он может быть либо в состоянии high , либо в состоянии low ;
    • Контакт 2 Активный триггер низкого уровня . Он управляет таймером, запуская его, когда его напряжение ниже одной трети напряжения питания, и устанавливая вывод 3 в высокий уровень.
    • Штифт 6 Порог штифт. Когда напряжение на контакте 6 достигает двух третей от источника питания, на контакте 3 устанавливается низкий уровень, и цикл заканчивается;
    • Контакт 7 — также известный как разряд , он позволяет разрядить конденсатор, который управляет синхронизацией цикла;
    • Контакт 5 — Или контроль . При подключении к конденсатору (C2C_2C2​ на схеме, с обычным значением около 10 нФ) и заземлению, чтобы сгладить шум питания; и
    • Контакт 4 — контакт сброса действует как активный нижний триггер. При подключении к питанию 555 может работать, но если напряжение на 4 низкое, требуется триггер от 2 для перезапуска цикла.

    Нестабильный режим 555

    В нестабильном режиме выход микросхемы 555 остается в состоянии high для ThighT_{\text{high}}Thigh​ секунд, и в состоянии low для TlowT_{\text {low}}Tlow​ секунд.

    Эти значения контролируются значениями двух резисторов и конденсатора, подключенных к 555 (R1R_1R1​, R2R_2R2​ и C1C_1C1​ на схеме). Если вам нужно узнать значения этих компонентов, воспользуйтесь нашим калькулятором кода конденсатора и калькулятором цветового кода резистора.

    Как работает таймер 555 в нестабильном режиме

    Предположим, что микросхема начинается с контакта 3 в состоянии высокого уровня .

    • На выводе 7 разрядка открыта, поэтому ток течет через R1R_1R1​ и R2R_2R2​, заряжая C1C_1C1​:
      • Напряжение на контактах 2 и 6 увеличивается.
    • Как только напряжение на контакте 6 достигает порога 2/3 питания, выход на контакте 3 меняется на низкий :
      • Это приводит к тому, что контакт 7 подключается к земле.
    • C1C_1C1​ разряжается через R2R_2R2​ и контакт 7:
      • Напряжение на контактах 2 и 6 уменьшается.
    • Контакт 2 срабатывает , когда напряжение становится меньше 1/3 напряжения питания, изменяя состояние контакта 3 на высокое и открывая контакт 7.

    Затем цикл повторяется до тех пор, пока не сработает контакт 4 (сброс).

    Как работает калькулятор таймера 555 и калькулятор рабочего цикла N555

    Значения ThighT_{\text{high}}Thigh​ и TlowT_{\text{low}}Tlow​ определяются соответственно как:

    Tlow=ln⁡(2)⋅(R2)⋅C1T_{\text{ low}} = \ln(2) \cdot (R_2) \cdot C_1Tlow​=ln(2)⋅(R2​)⋅C1​

    Продолжительность всего цикла определяется выражением T=Thigh+TlowT=T_{ \text{high}} + T_{\text{low}}T=Thigh​+Tlow​, а обратное значение – частота, f=1Tf=\frac{1}{T}f=T1​.

    Рабочий цикл от 555 — это процент от общего времени, которое цикл проводит в high state:

    duty=100⋅ThighThigh+Tlowduty = 100 \cdot \frac{T_{\text{high}}}{T_{\text{high}} + T_{\text{low}}}duty =100⋅Thigh​+Tlow​Thigh​​

    Рабочий цикл никогда не может быть меньше 50% : в этом случае время в двух состояниях будет одинаковым, что соответствует заряду и разряду конденсатора на том же резисторе: R1R_{1}R1​ должен быть равен 000, а контакт 7 будет напрямую подключен к источнику питания, что приведет к повреждению микросхемы.

    Моностабильный режим 555

    На рисунке ниже показана конфигурация схемы 555 в моностабильном режиме. Он похож на тот, который мы только что видели для нестабильного режима, так что давайте сосредоточимся на различиях!

    Принципиальная схема микросхемы 555 в моностабильном режиме.

    При использовании в моностабильном режиме 555:

    • Pin 6 (порог ) — напрямую подключен к pin 7 ; и
    • Контакт 2 (нижний триггер ) — подключается к источнику питания через сопротивление (R2R_2R2​) с фиксированным значением (обычно 10 кОм10\ \text{кОм}10 кОм).

    Операции 555 в моностабильном режиме

    Моностабильный режим 555 IC допускает одно стабильное состояние выхода: низкий . Стабильное состояние достигается, когда кнопочный переключатель SW1\mathrm{SW}_1SW1​ не нажат .
    В этой конфигурации контакт 2, подключенный к источнику питания, не срабатывает (помните? Это активный нижний триггер ).

    Теперь давайте нажмем кнопку и посмотрим, что произойдет:

    • SW1\mathrm{SW}_1SW1 нажимается, замыкая питание на землю:
      • Напряжение на контакте 2 падает почти до нуля, и выход переключается с низкого на высокий ; и
      • Контакт 7 отключен от массы благодаря триггеру. Конденсатор C1C_1C1 начинает заряжаться.
    • Контакт 6 измеряет напряжение на C1C_1C1​. Когда он достигает 2/3 значения источника питания, он предлагает выходу на контакте 3 переключиться обратно на , низкий уровень :
      • Контакт 7 снова закорочен на землю, что позволяет разрядить C1C_1C1​.

    Исходное состояние теперь восстановлено, и повторное нажатие кнопки перезапустит цикл.

    Как работает калькулятор пульса 555?

    В моностабильном режиме 555 длительность импульса, т. е. интервал, в котором выход на выводе 3 устанавливается на высокий , зависит от времени заряда конденсатора C1C_1C1​. Значения емкости и сопротивления C1C_1C1​ и R1R_1R1​ соответственно определяют продолжительность по формуле:

    T=ln⁡(3)⋅R1⋅C1T =\ln(3)\cdot R_1 \cdot C_1T=ln(3)⋅R1​⋅C1​

    Просто, верно?

    Тестирование калькулятора таймера 555

    Допустим, вам нужно послать эхолот с помощью сонара для связи с американской подводной лодкой, но только один, пожалуйста. Это идеальное использование моностабильного режима 555 IC!

    Нам нужен импульс 0.10.10.1 секунды. Резистор 2500\Ом2500\\Ом2500\Ом мы уже нашли, так что давайте просто введем данные в калькулятор для моностабильного режима.

    C1=0,1 с2500 Ω⋅ln⁡(3)∼40 μFC_1 = \frac{0,1\ \text{s}}{2500\ \text{Ω} \cdot \ln(3)} \thicksim 40\ \text {мкФ}C1​=2500 Ом⋅ln(3)0,1 с​∼40 мкФ

    Конденсатор, который мы должны использовать, имеет емкость 40 мкФ!

    Если вам нужно построить мигалку, вам лучше всего подойдет нестабильный режим.
    Допустим, мы хотим, чтобы светодиод оставался включенным в течение 2/3 секунды и выключался в течение 1/3 секунды. Мы можем использовать одинаковые значения сопротивления как для R1R_{1}R1​, так и для R2R_{2}R2​, 1000 Ом1000\ \text{Ом}1000 Ом. Теперь мы можем ввести значения времени. Помните, что ThighT_{\text{высокий}}Бедро​должно быть длиннее двух значений: Бедро=0,666 sT_{\text{высокий}} = 0,666\ sThigh​=0,666 с и Tlow=0,333 сТ_{\text{низкий }} = 0,333\ \text{s}Tlow​=0,333 с.

    C1=бедро(R1+R2)⋅ln⁡(2)∼TlowR2⋅ln⁡(2)∼480 мкФ\begin{split}
    C_1 &= \frac{T_{\text{high}}}{(R_1 + R_2) \cdot \ln(2)}\\
    & \thicksim \frac{T_{\text{low}}}{R_2\cdot \ln(2)} \\
    &\thicksim 480\ \text{мкФ}
    \end{split}C1​=(R1​+R2​)⋅ln(2)Thigh​∼R2​⋅ln(2)Tlow​​∼480 мкФ​

    Конденсатор, который нам нужен, имеет номинал 480 мкФ480\ \text{мкФ}480 мкФ. Рабочий цикл для такой конфигурации составляет 66,6766,67\\%66,67.

    Если вы работаете над проектом по электронике, вас могут заинтересовать некоторые другие калькуляторы:

    • Калькулятор последовательно включенных конденсаторов;
    • Резистор в параллельном вычислителе;
    • Калькулятор RC-цепи.

    Посетите электронный и технический раздел Omni Calculator, чтобы найти другие инструменты!

    Часто задаваемые вопросы

    Каково использование NE555?

    NE555 — универсальный чип. Вы можете использовать его несколькими способами, но чаще всего он вам понадобится, когда ваши проекты требуют таймера или задержки. Изменяя значения нескольких электронных компонентов, можно настроить синхронизацию NE555. Рассчитайте их значения на omnicalculator.com

    Какова максимальная частота NE555?

    NE555 может генерировать максимум 2 МГц. Это означает, что у вас может быть период всего в полмикросекунды.

    В каких режимах можно использовать NE555?

    Микросхема NE555 может работать в трех режимах: моностабильный, бистабильный и нестабильный. В моностабильном режиме существует одно стабильное состояние, в которое микросхема возвращается через заданное время после каждого сброса. В бистабильном режиме устойчивых состояний два, и для перемещения чипа между ними требуется триггер.


    Опубликовано

    в

    от

    Метки:

    Комментарии

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
