Псн панель собственных нужд: Панели собственных нужд переменного тока серии ПСН-1100

Содержание

Панели собственных нужд переменного тока серии ПСН-1100

Панели собственных нужд переменного тока серии ПСН-1100 (панели) предназначены для ввода и распределения электрической энергии переменного тока частотой 50 Гц и напряжением 380 В от силового трансформатора собственных нужд мощностью до 1000 кВА и применяются для комплектования щитов собственных нужд на электростанциях, подстанциях, и энергетических объектах напряжением до 750 кВ.

Общие сведения

Панели собственных нужд переменного тока серии ПСН-1100 (панели) предназначены для ввода и распределения электрической энергии переменного тока частотой 50 Гц и напряжением 380 В от силового трансформатора собственных нужд мощностью до 1000 кВА и применяются для комплектования щитов собственных нужд на электростанциях, подстанциях, и энергетических объектах напряжением до 750 кВ.

Панели классифицируются по назначению:

  • вводные;
  • секционные;
  • распределительные.

Климатическое исполнение и категория размещения панелей – УХЛ4 по ГОСТ 15150 и ГОСТ 15543. 1.

Условия эксплуатации

Панели предназначены для работы в следующих условиях:

  • высота над уровнем моря – не более 1000 м;
  • температура окружающего воздуха – от плюс 1ºС до плюс 35ºС для УХЛ4;
  • относительная влажность воздуха – до 80% при температуре плюс 25ºС для УХЛ4;
  • окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • группа условий эксплуатации в части воздействия механических факторов внешней среды – М2 по ГОСТ 17516.1;
  • рабочее положение в пространстве – вертикальное, допускается отклонение от рабочего положения до 5° в любую сторону.

Основные технические данные

Основные технические данные панелей приведены в таблице 1.

В таблице 2 приведены типоисполнения панелей в зависимости от назначения.

Таблица 1 – Основные технические данные панелей собственных нужд серии ПСН-1100














Наименование параметра

Значение параметра

Род тока

переменный

Частота, Гц

50

Количество фаз

3

Номинальное напряжение силовой цепи, В

380

Номинальное напряжение цепей управления, В

220 переменного тока (частично)

220 постоянного тока (в основном)

Номинальное напряжение оперативного тока питания цепей сигнализации, В

220 постоянного тока

Мощность трансформатора, кВА

до 1000

Номинальный ток, А:

— цепей ввода электрической энергии

— цепей отходящих линий

— линий обогрева

— сборных шин

630…1600

16…630

16…630

630…1600

Вид обслуживания

двухстороннее

Степень защиты по ГОСТ 14254:

— с фасада

— щита

IP20

IP00

Габаритные размеры, мм

— высота

— ширина

— глубина

2200

800, 1000

800

Масса, кг не более

300

Таблица 2 – Типоисполнения панелей собственных нужд переменного тока серии ПСН-1100


















Тип панели

Ном.

ток, А

Назначение

ПСН-1101

630

Ввод и секционная связь двух трансформаторов мощностью до 250 кВА

ПСН-1102

1000

Ввод трансформатора неявного резерва мощностью 400, 630 кВА

ПСН-1103

1600

Ввод трансформатора неявного резерва мощностью 630, 1000 кВА

ПСН-1104

1600

Ввод трансформатора явного резерва мощностью 630, 1000 кВА

ПСН-1105

1000

Секционная связь неявного резерва трансформаторов мощностью 400, 630, 1000 кВА

ПСН-1106

1600

Секционная связь явного резерва трансформаторов мощностью 630, 1000 кВА

ПСН-1111

100

Отходящие линии

ПСН-1111ВР

ПСН-1112

200

ПСН-1112ВР

ПСН-1113

630

ПСН-1113ВР

ПСН-1114

100

Линии обогрева с пускателями

ПСН-1114ВР

ПСН-1115

630

Линии обогрева с контакторами

ПСН-1116

100

Линии хозяйственных нужд ПС

Панели ПСН-1100ВР – модернизированная серия панелей собственных нужд переменного тока (отходящие линии). Взамен автоматических выключателей ВА04-36 стационарного исполнения в них использованы автоматические выключатели ВА04-36 врубного исполнения. Групповые рубильники исключены. Эксплуатационные свойства панелей улучшены за счет возможности быстрого съема, замены и вывода отдельных выключателей.

Панели могут поставляться с автоматическими выключателями как отечественных, так и зарубежных фирм.

Панели собственных нужд постоянного тока серии ПСН1200В

Панели серии ПСН1200В предназначены для приема и распределения электрической энергии в цепях на­пряжением до 500В постоянного тока величиной до 250А и подстанций напряжением до 500 кВ.

Подробная информация

Структура типового обозначения серии ПСН1200В

ХХХ ХХХХХ ХХХХ ПСН — панель собственных нужд
ПСН ХХХХ Х ХХХХ 1200 — серия постоянного тока для подстанций, при этом в данной серии (номенклатура представлена в таблице ниже)
ПСНХХХХ Х ХХХХ В — изготовитель АО «ЧЭАЗ»
ПСНХХХХХ ХХХХ Исполнение: УХЛ4 — умеренный климат

Техническая характеристика

Сетка схем предусматривает изготовление 6 типов панелей, из которых 4 типа — панели ввода и 2 типа -панели отходящих линий, одна из которых с аппаратурой аварийного освещения.

Силовые шины разделены на секции. Над каждой панелью отходящих линий установлена одна конкретная секция силовых шин, от которых запитываются отходящие линии.

Номенклатура и функциональное назначение панелей

ПСН1201В Панель ввода для подстанций с одной аккумуляторной батареей при n=108 элементов
ПСН1202В Панель отходящих линий для подстанций с одной аккумуляторной батареей при n>108 элементов
ПСН1203В.1 Панель отходящих линий для подстанций с одной аккумуляторной батареей при n=108 элементов с аппаратурой аварийного освещения
ПСН1203В.2 Панель отходящих линий для подстанций с одной аккумуляторной батареей при n=108 элементов без аппаратуры аварийного освещения
ПСН1204В.1 Панель отходящих линий для подстанций с одной аккумуляторной батареей при n>108 элементов с аппаратурой аварийного освещения
ПСН1204В.2 Панель отходящих линий для подстанций с одной аккумуляторной батареей при n>108 элементов без аппаратуры аварийного освещения
ПСН1205В Панель ввода для подстанций с двумя аккумуляторными батареями при n=108 элементов
ПСН1206В Панель ввода для подстанций с двумя аккумуляторными батареями при n>108 элементов

Конструкция

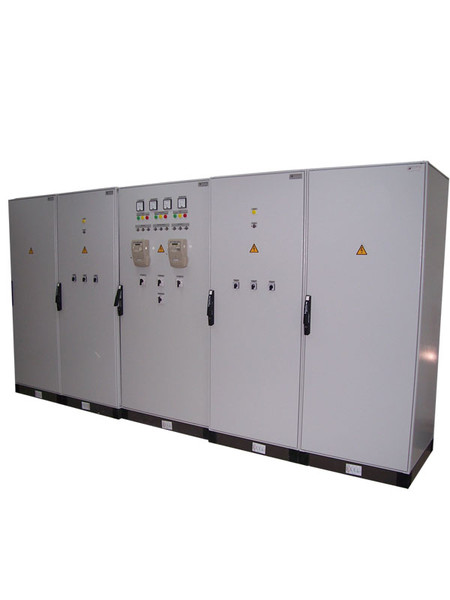

Панели собственных нужд ПСН1200В по конструкции представляют собой напольные шкафы двухсторон­него обслуживания. Боковые стенки устанавливаются только по торцам щита. Двери навешиваются только с фасадной (передней) стороны шкафа. Задние двери и стенки отсутствуют. Охлаждение панелей естественное

Габаритные размеры панелей:

  • высота — 2200 мм
  • глубина — 800 мм
  • ширина — 800.

Степень защиты (с фасада) — IP20, щита — IP00.

Компоновка аппаратуры

В качестве защитных аппаратов выбраны селективные автоматические выключатели ВА09-35С. В данной серии применены рубильники ВРА производства АО «ЧЭАЗ».

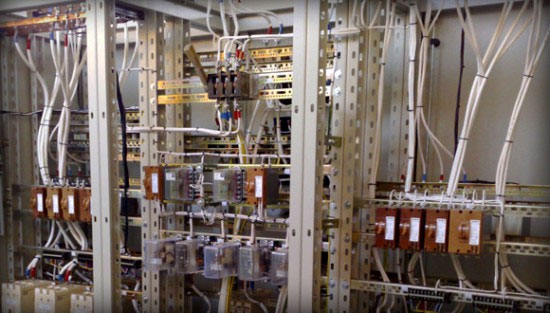

Аппаратура расположена внутри каркаса шкафа на рейках на обеих плоскостях панели (передней и зад­ней). При этом передняя панель обслуживается через дверной проем передней (фасадной) стороны шкафа, задняя панель — через проем задней двери.

Релейная и другая аппаратура вторичных цепей во всех панелях расположена на удобной для обслужива­ния высоте. Измерительные приборы, в том числе счетчик, переключатели и сигнальные лампы установлены на двери. Ряды зажимов установлены спереди.

Формулировка заказа

Для заказа панелей необходимо направить в адрес АО «ЧЭАЗ» следующую информацию:

  • типовой индекс панелей,
  • климатическое исполнение.

Разработчик

Инженерно-производственный комплекс «ЩИТ»

Производственный комплекс проводит полный цикл работ от проектирования и конструирования до производства, сборки, поставки и монтажа электрощитового оборудования самого высокого качества с последующим сервисным обслуживанием на объектах энергосистем.

Подробнее →

Заказать оборудование

Решение любых вопросов

Специалисты АО «ЧЭАЗ» помогут вам своевременно разрешить любую возникшую сложность, пояснить что-либо, ответить на любой вопрос, оформить заявку.

Сделать запрос
