Как подобрать провода для автомобильной проводки
В процессе подбора проводов, которые используются для монтажа автомобильной проводки, чрезвычайно важно учесть ключевые факторы влияния на них внешней среды. Во время эксплуатации автопровода будут подвергаться вибрационным воздействиям, загрязняться топливом и машинными маслами, а также функционировать в условиях температурных колебаний. Именно поэтому изоляционный слой автомобильного провода должен быть устойчивым к агрессивным средам, выдерживать как мороз, так и аномально высокий нагрев. Еще один критерий, по которому подбирается автопроводка, — удобство монтирования, то есть достаточный показатель гибкости.
Обзор наиболее популярных марок автомобильных проводов
Ниже мы приведем основные технические параметры и характеристики, которыми отличаются автопровода производства отечественных заводов-изготовителей:
Марка ПВА
Марки ПВА и ПВАМ полностью отвечают евростандартам.
Марка ПГВА
Вышеназванные марки относятся к разновидности автотракторных проводников и выпускаются с цветовым маркированием изоляции. Это облегчает монтаж и последующую идентификацию проводов при их замене.
Марки НВ, НВМ
Цвет проводов плюс (+) и минус (-) в сетях постоянного тока
Красный провод это плюс или минус? Такие вопросы возникают при работе с электрическими цепями постоянного тока.
Красный
Чтобы запомнить, какой плюс красный или черный, пользуются названием известной международной организации – «Красный крест». Это словосочетание подсказывает, что красным цветом обозначают плюс.
Черный
Черным цветом обозначают минусовой проводник. Такую маркировку можно увидеть в типичном бытовом оборудовании:
Полярность проводников необходимо соблюдать при ремонте штатного электрооборудования автомобилей. В некоторых ситуациях путаница с плюсом и минусом сопровождается нарушением функционального состояния.
Минус
Высокая мощность подключенных потребителей повышает ответственность выполнения ремонтных и наладочных работ. В таких ситуациях необходимо исключить ошибки при определении полярности.
Сильный постоянный ток применяют для питания электричеством:

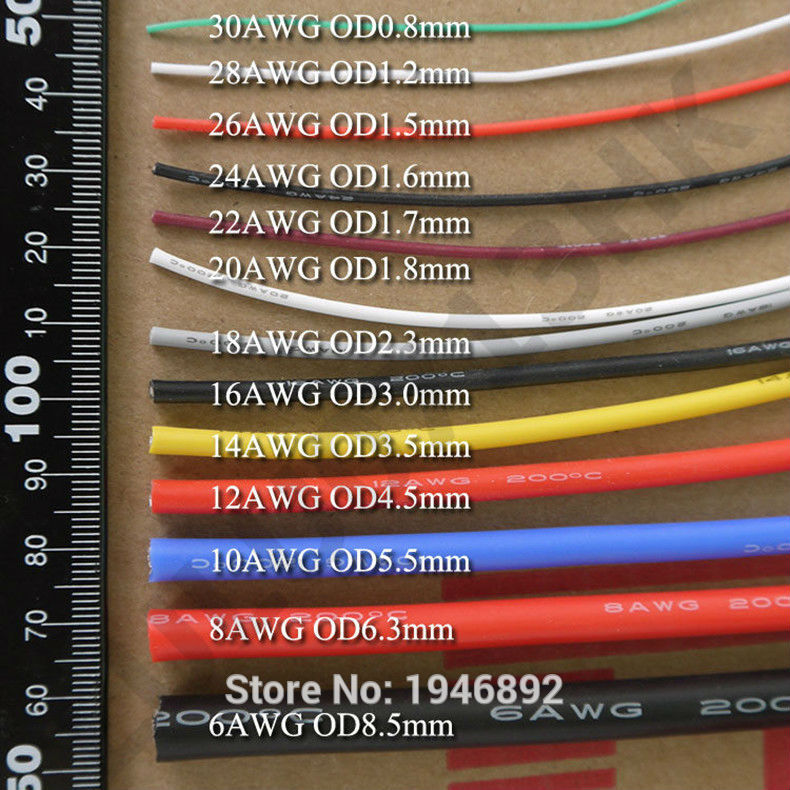

Сечение проводов для автопроводки
Правильный расчет проводного сечения автомобильной проводки важен для бесперебойной работы узлов, механизмов и приборов машины. Чтобы предельно точно подсчитать необходимые параметры потребуется знать:
максимальные величины электротока, которые потребляет подключаемое электрооборудование автомашины;
длину провода, которая требуется для запитывания оборудования от аккумулятора;
номинальное напряжение электротока, выдаваемого источником питания.
Для оперативного подбора оптимального проводного сечения можно воспользоваться готовыми таблицами, которые учитывают максимальную силу электротока для каждого стандартного диаметра жил с поправкой на температуру окружающей среды. Важно: эти таблицы справедливы только для коротких электроцепей.
| Сечение провода, мм 2 | Сила допустимого тока (А) в зависимости от температуры окружающей среды, С | |||
| 20 | 30 | 50 | 80 | |
| 0,5 | 17,5 | 16,5 | 14 | 9,5 |
| 0,75 | 22,5 | 21,5 | 17,5 | 12,5 |
| 1 | 26,5 | 25 | 21,5 | 15 |
| 1,5 | 33,5 | 32 | 27 | 19 |
| 2,5 | 45,5 | 43,5 | 37,5 | 26 |
| 4 | 61,5 | 58,5 | 50 | 35,5 |
| 6 | 80,5 | 77 | 66 | 47 |
При подборе сечения также необходимо учитывать предельную длину проводника, который проложен от 12 В аккумулятора.
| Ток, А | Сечение кабеля, мм 2 | |||||||||||
| 1 | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 75 | 100 | |
| 1 | 7 | 10,91 | 17,65 | 28,57 | 42,86 | 70,6 | 109,1 | 176,5 | 244,9 | — | — | — |
| 2 | 3,53 | 5,45 | 8,82 | 14,29 | 21,4 | 35,3 | 54,5 | 88,2 | 122,4 | 171,4 | — | — |
| 4 | 1,76 | 2,73 | 4,41 | 7,7,14 | 10,7 | 17,6 | 27,3 | 44,1 | 61,2 | 85,7 | 130,4 | — |
| 6 | 1,18 | 1,82 | 2,94 | 4,76 | 7,1 | 11,7 | 18,2 | 29,4 | 40,8 | 57,1 | 87 | 117,6 |
| 8 | 0,88 | 1,36 | 2,2 | 3,57 | 5,4 | 8,8 | 13,6 | 22 | 30,6 | 42,9 | 65,25 | 88,2 |
| 10 | 0,71 | 1 | 1,76 | 2,86 | 4,3 | 7,1 | 10,9 | 17,7 | 24,5 | 34,3 | 52,2 | 70,6 |
| 15 | — | 0,73 | 1,18 | 1,9 | 2,9 | 4,7 | 7,3 | 11,8 | 16,3 | 22,9 | 34,8 | 47,1 |
| 20 | — | — | 0,88 | 1,43 | 2,1 | 3,5 | 5,5 | 8,8 | 12,2 | 17,1 | 26,1 | 35,3 |
| 25 | — | — | — | 1,14 | 1,7 | 2,8 | 4,4 | 7,1 | 9,8 | 13,7 | 20,9 | 28,2 |
| 30 | — | — | — | — | 1,4 | 2,4 | 3,6 | 5,9 | 8,2 | 11,4 | 17,4 | 23,5 |
| 40 | — | — | — | — | — | 1,8 | 2,7 | 4,4 | 6,1 | 8,5 | 13 | 17,6 |
| 50 | — | — | — | — | — | — | 2,2 | 3,5 | 4,9 | 6,9 | 10,4 | 14,1 |
| 100 | — | — | — | — | — | — | — | 1,7 | 2,4 | 3,4 | 5,2 | 7,1 |
| 150 | — | — | — | — | — | — | — | — | — | 2,3 | 3,5 | 4,7 |
| 200 | — | — | — | — | — | — | — | — | — | — | 2,6 | 3,5 |
Более точные расчеты для подбора сечения автопровода Вам помогут произвести наши специалисты.
Источник
Обжиматель для штыревых втулок
Обжим для штыревых наконечников состоит из ряда углублений и язычков, каждый из которых имеет разный размер. Каждая дырка используется для зажимания втулок своего размера.
На каждом отверстии имеется число, определяющее для какого сечения кабеля предназначено данное отверстие. Например вот этот обжим может зажимать провода с поперечным сечением от 0,5 мм до 16 мм квадратных.
Drond2000 › Блог › Провода для автомобильной проводки.
Собрать статью решил из за вопросов: Какой кабель, провода используются в автомобильной промышленности? Сразу напишу, что красивые белые провода типа ПУГНП, не подходят, и не только в авто, а даже в электроснабжение вашего дома, забудьте о них, и живите спокойно. Провод сетевой ПУГНП гибкий, аналог ШВВП
Для дома, чёрный ВВГ нг LS, или без LS, есть и другие, но этот самый доступный, и качественный.
Одножильный гибкий «черный» провод в «резиновой оболочке», предназначенный для подключения сварочных аппаратов, станков, передвижных устройств типа бетономешалки, циркулярки и.
т.д А также для «соединения масс в авто» (учитываем места где масла и температура), и для изготовления проводов для «прикурить».
Кабель КГ 1х16 — гибкий одножильный провод. Допустимая величина тока не должна превышать 189 А. Сечение жилы — 16 мм2
Кабель КГ 1х25 Номинальное сечение жилы — 25 мм2. Выдерживает токовую нагрузку в 240 А. Наружный диаметр провода — 13,5-14,6 мм.
Провода для автомобильной проводки, подобрал цены на основные, по сечению, цвета у всех есть разные.
При выборе провода для автомобильной проводки нужно учитывать факторы воздействия, которым он будет подвергаться при эксплуатации: перепады температур, вибрация, воздействия масел, бензина. Качественный автомобильный провод должен быть гибким, многпроволочным, с медными жилами, а его изоляция устойчива к морозам, не трескаться, не дубеть и не плавиться на жаре.
Внутренность
Внутри находятся сами пресс-клещи, отвертка, сменные матрицы и запасные винты. Первая меньшая (0.5-1.5мм²) матрица для обжима автоклемм уже установлена в пресс-клещах.
Отвертка хранится под резинками на боковой стенке сумки. Отвертка двухсторонняя, на одной стороне крестик размера Ph2 для регулировки усилия срабатывания храповика. На другой стороне шестигранник размера 3мм для смены матриц. Отвертка не магнитная, стержень фиксируется в ручке с помощью подпружиненного шарика.
Еще три матрицы лежат в кармашках сумки. Там же лежат и 4 запасных винта для смены матриц. Винты с полукруглой головкой под внутренний шестигранник, резьба обычная М4, заменить не проблема.
Кармашки закрываются на липучки. Лайфхак — можно положить все матрицы и винты в один кармашек — вполне входят — а остальные три занять мешочками с клеммами разного типа. Или матрица + клеммы для этой матрицы в этом кармашке. Наверное я так и поступлю. Сумка универсальная, в ней еще есть два свободных места. Одно место предназначено для клещей снятия изоляции, второй предназначен для ключей разъемов MC4 солнечных батарей. Например такой лот www.tomtop.com/p-e2083.
html
Клещи
Клещи сделаны из металлических пластин толщиной около 2 мм.
Ручки из пластика с резиновыми вставками. Ручки не шатаются, снять обычным усилием не удалось — ручки защелкнуты в фиксаторы. Сползать не будут, приклеивать не придется. Металлическая основа идет до конца пластиковой ручки — магнит липнет и в конце ручек.
На резиновых вставках нанесены знаки ++++, я думал что на второй ручке будет знак —-, но на обоих нанесен ++. Клещи собраны на заклепках и штифтах. Внутри можно увидеть две пружины, одна малая для механизма срабатывания храповика, вторая, большая, основная прикрыта крышкой. На клещах есть зубчатое колесо, зафиксированное винтом. Поворачивая это зубчатое колесо, можно регулировать конечное положение сжатия матриц. То есть можно сделать так, чтоб храповик размыкался когда матрицы сходятся не полностью. Винт на храповике можно открутить крестовым концом комплектной отвертки. Там же возле храповика есть рычажок, потянув за который, можно прервать процесс обжима и разомкнуть губки матриц.
Матрицы
Ширина всех матриц для этих клещей в месте крепления винтами 4 мм. Первая матрица JX 1601-08 обжимает автоклеммы от 0.5 мм² до 1.5 мм². Ширина первой матрицы в месте обжима 7 мм. Внутри матрицы есть ступенька, по этому эта матрица обжимает клеммы в один проход — сразу и изоляцию и жилы. Берем самую распространенную автоклемму, вставляем в матрицу и фиксируем на один щелчок храповика. Зачищенный провод вставляется в клемму и обжимается одним нажатием до того, как сработает храповик. Провод нужно зачищать так, чтоб жилы обжались в той части клеммы, где обжимаются жилы, а более узкие и длинные усы обжимают изоляцию. Ну и сам процесс обжима в GIF. Полное в видео в конце. Результат обжима клемма 6.3мм провод 1.5 мм², место в матрице 1.5 Я пробовал обжимать и другие клеммы, провод нужно подбирать под конкретную клемму. Справа хорошо обжатые клеммы, слева клеммы для которых провод слишком толстый. Клеммы и провод нужно подбирать, нельзя просто взять клемму, предназначенную для провода 1.
5 мм² и обжать в ней провод 0.75 мм². Нужно или складывать провод в два раза или подбирать клемму с меньшим размером обжимных усов. Иначе провод не держится должным образом. Аналогично и с большим размером провода, при обжиме провода 2.5 мм² в клемме для 1.5 мм², в какой бы матрице не было обжато, провод будет обжат некачественно и края усиков не завернутся обратно в жилы и в изоляцию, им просто не хватит длины. Можно посмотреть например такой лот — ru.aliexpress.com/store/product/100pcs-lot-431-6A-6mm-type-A-Dia-Copper-Circular-Splice-Terminal-Wire-Naked-Connector-For/1184839_32709214061.html
Однопроводная схема
Электропроводка автомобиля выполняется по так называемой однопроводной схеме, то есть к потребителям питание подходит по одному плюсовому проводу. Вторым, минусовым, проводом при этом является корпус автомобиля. Но последнее время в автомобилестроении применяется всё больше и больше пластика. По этому к потребителям сейчас уже подходит не один, а два провода, при этом минусовой провод крепится к кузову автомобиля в ближайшем месте.
На старых автомобилях электропроводка представляла собой провода, проходящие по всему автомобилю обмотанный лентой и собранных в пучок. В настоящее время электропроводка автомобиля состоит из нескольких частей проложенных в разных частях автомобиля. Соединяются эти части на разных автомобилях по разному, но в основном посредством штекерных разъёмов непосредственно между собой. Так же есть способ соединения всех частей вместе на блоке предохранителей или монтажном блоке. Эти способы соединения могут применяться совместно.
Распространенные неисправности электрооборудования машины
К автоэлектрике относятся различные системы, детали, устройства и элементы транспортного средства – система зажигания, аккумулятор и генератор, цепи бортового компьютера, предохранители, датчики, блоки реле, различные электронные датчики, автосвет, а также автоэлектроника – климатическая система, аудиосистема, автоматика и системы безопасности. Необходимо учитывать особенности автомобильной электропроводки для того, чтобы оперативно найти и устранить неисправность в бортовой сети.
К часто встречающимся проблемам с электрооборудованием относятся:
Типы жгутов
На большинстве автомобилей проводка состоит из, так называемых, круглых жгутов. Эти жгуты образуются путём сбора отдельных проводов в один жгут перемотанный изолентой, киперной лентой или другим материалом. Современные жгуты укладываются в гофрированные пластиковые трубки, что несколько лучше защищает от повреждения изоляции. Кроме круглых жгутов применяются плоские жгуты. В этом случае провода укладываются на основу в виде полосы и сверху заклеивается ещё одной полосой, чаще прозрачной. Такие жгуты к сожалению не получили широкого распространения, хотя они очень удобны в ремонте электропроводки автомобиля и не имеют больших последствий при сгорании изоляции из-за короткого замыкания в проводе.
Untitled-2
Чтобы обеспечить надежный контакт алюминиевого провода, разработчики придумывают разъемы хитроумных конструкций. Один из вариантов — разъем в стальном корпусе, с нажимной пружиной, исключающей разбалтывание контактов.
Чтобы обеспечить надежный контакт алюминиевого провода, разработчики придумывают разъемы хитроумных конструкций. Один из вариантов — разъем в стальном корпусе, с нажимной пружиной, исключающей разбалтывание контактов.
Чтобы обеспечить надежный контакт алюминиевого провода, разработчики придумывают разъемы хитроумных конструкций. Один из вариантов — разъем в стальном корпусе, с нажимной пружиной, исключающей разбалтывание контактов.
Кроме того, крылатый металл на воздухе быстро окисляется, что опаснее всего для соединений алюминия с другими проводниками. Возникающая на поверхности оксидная пленка имеет высокое сопротивление, в результате провод будет нагреваться, со временем деформируется — и контакт нарушится. Разработчики совершенствуют разъемы, чтобы устранить этот недостаток. А для оптимальной укладки кабеля используют компьютерное моделирование. В общем, возможностей для совершенствования предостаточно.
Фотогалерея
Электричество в автомобиле: прогресс идет по проводам
Мультиплексная проводка
Развитие электроники позволило отказаться от применения отдельных проводов, соединяющих органы управления и потребители.
Не так давно появилась мультиплексная система электропроводки. Она представляет собой две шины, соединяющие все потребители и органы управления. Одна из них имеет большое сечение и по ней подходит питание ко всем приборам. Вторая имеет не большое сечение и по ней проходит управляющий сигнал от органов управления на включение или выключение того или иного потребителя. При воздействии на любой выключатель его мультиплексор формирует сигнал на включение или выключение соответствующего потребителя зашифрованный двоичным кодом. Проходя по управляющей шине код улавливается демультиплексором, расшифровывается им, и если он соответствует данному потребителю, то он включается или выключается. В этой системе есть ещё один электронный блок осуществляющий синхронизацию прохождения сигналов. В качестве управляющей шины может быть применён световод. В этом случае сигнал передаётся при помощи световых импульсов.
Что находится под капотом
Под капотом можно увидеть много проводов разного типа достаточно много, и все они выполняют разные функции:
- Провода передают импульсы высокого напряжения, они поступают от АКБ (или генератора) до цилиндров двигателя.
- Пересылают данные с датчиков, чтобы водитель мог знать как работает его машина.
- Система подачи топлива работает благодаря качественной проводке, а также все осветительные приборы: фары, стоп-сигналы, поворотники.
Проверка полярности
Переменный ток может быть проверен с помощью мультиметра или вольтметра Ом. Тестирование с помощью мультиметра обычно включает в себя прикосновение положительного и отрицательного проводов от счетчика к проверяемой проводке.
Вольтметр
Обратите внимание! Мигающий отрицательный знак («-») перед цифровым считыванием на счетчике указывает на неправильную полярность
Обратная полярность
Если обнаружено, что одна из розеток в доме имеет обратную полярность, исправить проблему несложно, однако нужно быть осторожным, чтобы не поразило электрическим током. Перед осмотром проводки необходимо отключить бытовое электроснабжение. Положительные провода, которые обычно красные или черные, должны быть подключены к латунной клемме.
Нейтральные провода, которые обычно являются белыми или серыми, должны быть подключены к хромированной клемме светлого цвета.
Важно! Если провода подключены неправильно, то получится обратная полярность, в результате чего ток будет идти в обратном направлении. Это может привести к поражению электрическим током любого, кто прикоснется к устройству или розетке, и даже к повреждению самого устройства
Характеристики конденсатора
Основной характеристикой любого конденсатора является его емкость, которая определяет количество накопленного заряда. Емкость зависит от площади обкладок и толщины слоя диэлектрика.
Внимание! Площадь пластин нельзя увеличивать бесконечно, поскольку это приводит к росту габаритов и массы устройства. Толщину диэлектрического слоя также можно снижать только до определенного значения, поскольку любой изолятор имеет свой предел электрической прочности
В связи с этим второй основной характеристикой является рабочее напряжение, при котором конденсатор сохраняет свои свойства на протяжении всего срока службы
Как определить у проводов заземление, ноль и фазу, если нет маркировки
Определяться на практике сложнее, чем в теории.
Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.
К сведению. В старой проводке «советских времен» цветовая маркировка отсутствует. Одинаковые белые (серые) оболочки не позволяют узнать назначение и соответствие линий с помощью простой визуальной проверки.
Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.
Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.
На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех,- и однофазных нагрузок.
Определение фазы с помощью индикаторной отвертки
Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.
Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.
Определение заземления, нуля и фазы с помощью контрольной лампы
Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.
С помощью измерительного прибора
При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение.
Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.
К сведению. При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции.
Описание полюсов
В случае электрического тока, проходящего между двумя точками, или полюсами, один из полюсов будет иметь больше электронов, чем другой. Говорят, что полюс с большим количеством электронов имеет отрицательный заряд. Полюс с меньшим количеством электронов имеет положительный заряд. Когда два полюса соединены проводом, электроны движутся от отрицательного полюса к положительному. Этот поток называется электрическим током.
Полярность может быть разных видов
К сведению! В цепи постоянного тока один полюс всегда отрицательный, а другой положительный с электронами, идущими только в одном направлении.
В цепи переменного тока (AC) два полюса чередуются между отрицательным и положительным полюсами с направлением электронов, идущих в обратном направлении.
Ремонт проводки автомобиля в Уфе от 500 руб. Тел. 8-965-9488010
Электрические системы автомобилей масштабируются с каждым модельным годом, и соответственно растет количество электропроводки.
Например, BMW уверяет, что их современные модели содержат более километра проводов, весом свыше 40 килограммов!
Проводка, по своей сути, это нервная система автомобиля. При помощи электрических сигналов передается информация от датчиков к электронным блокам, происходит обмен данными между блоками, электронными системами и так далее. Большое количество проводов, соединенных вместе, называются жгутами. Жгуты имеют покрытие и закреплены так, чтобы защитить проводку от повреждений. Однако, экстремальные условия, которым подвергается проводка: вибрация, изгибы, перепады температуры, воздействие воды, соли и реагентов в конечном итоге повлияют на проводку автомобиля.
Часто проблемы с электропроводкой авто возникают, когда транспортное средство пострадало в результате ДТП.
Поскольку жгуты проводов чаще расположены в труднодоступных местах, обнаружить точное место короткого замыкания или обрыва цепи может быть не простой задачей даже для специалиста. Как только проблема с проводкой локализована, обычно, поврежденные провода могут быть отремонтированы. Но иногда повреждение настолько обширно, например, провода оплавлены или труднодоступное место делает ремонт невозможным, что в подобных ситуациях эту часть проводки потребуется заменить. Поскольку жгуты бывают всех размеров от маленьких и простых, до больших и сложных, стоимость ремонта проводки автомобиля в Уфе определяется индивидуально.
Частые причины неисправности авто проводки
Некачественный кузовной ремонт
Поскольку жгуты проводов проходят через панели кузова, они могут быть повреждены при ДТП. Часто это не очевидно, потому что поврежденный провод находится внутри детали кузова.
Провод может сместиться при столкновении, что иногда приводит к протиранию острым краем панели кузова, в конечном итоге изоляция проводки будет истираться, что может привести к замыканию.
Аудио-системы и аксессуары
Установка аудио-систем, антирадаров, регистраторов и тд должна быть выполнена опытным специалистом. Это убережет вас от многих нежелательных проблем, которые могут возникнуть при неграмотном подключении.
Вода в соединениях
Когда соединительные разъемы и клеммы намокают, поверхность металла окисляется и контакт теряется. Например, дренажные отверстия кузова забиты листьями или другим мусором, проникновение воды в авто при плохих уплотнителях или открытых окнах и тд.
Неправильная прокладка проводки
Неправильно проложенные провода довольно частое явление прямо с завода! Проводка протирается об острую грань кузовной детали или двигателя.
Плохое качество изоляции проводки
Когда изоляция повреждена, провод может замыкаться на землю или на другой провод, вызывая всевозможные проблемы.
Пластиковая изоляция на автомобильной электропроводке может быть повреждена многими способами. Высокая температура и возраст сами по себе могут разрушить изоляцию. Масло, тормозная и трансмиссионная жидкости еще ускорят разрушение изоляции. В середине 1990-х годов Форд использовал плохую проводку, которая изнашивалась значительно быстрее, особенно если она подвергалась воздействию утечек масла и тепла. Мы наблюдали жгуты проводов двигателя, где вся изоляция буквально была разрушена, только голые провода висели повсюду.
Знакомство с типами автомобильных проводов
от WD Tech | | 0 комментариев
Понимание типов проводов
Существует много типов электрических проводов. Понимание того, что
type лучше всего подходит для вашего приложения, может сбивать с толку. Важно сделать так, чтобы
правильный выбор. Использование неподходящего типа провода может привести к сбоям и пожарам.
В этой статье мы сосредоточимся на проводе, обычно используемом в автомобильной,
приложения для лодок, жилых автофургонов и мотоциклов. Никогда не используйте провода, предназначенные для бытовых
использования в транспортных средствах, он не предназначен для работы с высокой температурой, вибрацией и химическим воздействием.
ОСТЕРЕГАЙТЕСЬ проводов, продаваемых на дисконтных сайтах, или любых проводов, продаваемых по ценам, слишком хорошим, чтобы быть правдой. Часто эта дешевая проволока на самом деле алюминиевая с тонким медным покрытием. Проводимость алюминия всего на 60% меньше, чем у меди, поэтому вам придется использовать гораздо больший калибр, чтобы выдерживать ту же нагрузку. Мы также часто видим, что провода помечены как на один калибр толще, чем они есть на самом деле, или имеют жесткую/хрупкую изоляцию, или сконструированы с меньшим количеством жил. Для справки, провод Wiring Depot производится в США и состоит из 100% меди. Мы гарантируем, что он соответствует спецификации/калибру и соответствует отраслевым стандартам SAE — например, наш основной провод соответствует требованиям ROHS и спецификациям SAE J1128.
1. «GPT» или «основной» провод
Это самый распространенный провод, который вы найдете в
авто магазины. Как следует из названия, это хороший автомобильный провод общего назначения.
Он имеет многожильный сердечник и гибкую изоляцию, что делает его идеальным для
тяга через узкие места. Обычно она рассчитана на 80ºC (176ºF). Хотя некоторые тоже
рассчитан на 105ºC (221ºF). Он устойчив к маслам, химикатам и кислотам.
См. наш выбор основных проводов ЗДЕСЬ
2. «1015» «Подключение» или «Двигатель» Провод
Самая большая разница между GPT
и Моторная проволока состоит в том, что моторная проволока состоит из более тонких жил. Это позволяет
это для обработки более высоких напряжений.
Провод двигателя рассчитан на 600 Вольт с
номинальная температура 105ºC (221ºF). Он устойчив к жирам, маслам, кислотам,
вода, растворители, грибок.
Хотя чаще всего используется как
внутренняя проводка в приборах и оборудовании HVAC, провод двигателя находит
все более широкое применение в автомобильной промышленности.
См. наш выбор проводов двигателя ЗДЕСЬ
3. Провод SXL
SXL Проволока имеет поперечное соединение
полиэтиленовая оболочка, которая может выдерживать более высокую температуру, истирание и старение лучше, чем
провод ГПТ. Часто это предпочтительный выбор в приложениях с более высокими нагрузками, таких как
гоночные или промышленные транспортные средства. Если вы ищете дополнительную долговечность, это
хороший выбор.
Провода GXL и TXL имеют одинаковые характеристики
тип изоляции, но более тонкие стенки, чтобы было легче протащить узкий
пространства.
См. наш выбор проводов SXL ЗДЕСЬ
4. Провод динамика
Провод акустический парный многожильный
провод, предназначенный для аудиоприложений. Как следует из названия, он предназначен для передачи «звука» от стереоресивера к динамикам. Он предназначен для использования при низком напряжении и
никогда не следует использовать для переноски груза. Динамики могут работать «наоборот» (не в фазе), но звучать они будут ужасно, поэтому важно, чтобы клеммы + и — были правильно подключены.
Смотрите наш выбор акустических проводов ЗДЕСЬ
5. Кабель аккумулятора
Кабель аккумулятора обычно используется для подключения
аккумулятор к электрической системе автомобиля (как правило, к стартеру) и
земля. Это больший калибр, более тяжелая проволока. Аккумуляторные кабели наиболее уязвимы.
к коррозии и часто может быть подвержен коррозии внутри кабеля, где он не может быть
видимый. Если у вас возникли проблемы с запуском, внимательно проверьте кабели аккумуляторной батареи.
Смотрите наш выбор аккумуляторных кабелей ЗДЕСЬ
6. Трос прицепа
Провод прицепа обычно представляет собой GPT или первичный провод, окрашенный и сконфигурированный для обычных применений прицепа. В большинстве трейлеров используется общая система окраски, в которой для различных функций освещения используются зеленый, желтый, коричневый и белый цвета. Покупка провода «Трейлер» упрощает замену проводки или ремонт прицепа.
Это также помогает в будущей диагностике проблем.
Смотрите наш выбор проводов для прицепов ЗДЕСЬ
Автомобильный провод, электрический провод и токопроводящий провод
Не позволяйте электропроводке вашего автомобиля превратиться в мешанину из спагетти. Использование провода надлежащего сечения разных цветов — лучший способ обеспечить электрическую безопасность автомобиля…
Не позволяйте электропроводке вашего автомобиля превратиться в мешанину из спагетти. Использование провода соответствующего калибра разных цветов — лучший способ обеспечить безопасность и организованность вашей автомобильной электропроводки. Это связано с тем, что правильный автомобильный электрический провод упрощает устранение неполадок с электричеством и обеспечивает надежность работы электрических систем вашего автомобиля.
От традиционных красных и черных проводов до палитры проводов других цветов, вы можете организовать свою электрическую систему и легко следить за ней.
Что еще более важно, вы можете выбрать из ряда наиболее распространенных автомобильных калибров проволоки (толщина проволоки), от…
Не позволяйте электропроводке вашего автомобиля превратиться в мешанину из спагетти. Использование провода соответствующего калибра разных цветов — лучший способ обеспечить безопасность и организованность вашей автомобильной электропроводки. Это связано с тем, что правильный автомобильный электрический провод упрощает устранение неполадок с электричеством и обеспечивает надежность работы электрических систем вашего автомобиля.
От традиционных красных и черных проводов до палитры проводов других цветов, вы можете организовать свою электрическую систему и легко следить за ней. Что еще более важно, вы можете выбирать из ряда наиболее распространенных автомобильных калибров проводов (толщина провода), от меньших 20, 18 и 16 калибров для слаботочных аксессуаров, вплоть до более крупных калибров, таких как 14 и 10, идеально подходящих для электрические аксессуары с более высокими требованиями к току.
Хотя это может показаться нелогичным, когда речь идет о калибре электрических проводов (обычно сокращенно AWG для американского калибра проводов), чем больше число, тем меньше диаметр провода. Так, например, провод 20 AWG имеет меньший наружный диаметр, чем электрический провод 10 AWG. Другими словами, провод 10 AWG толще провода 20 AWG.
Правильный выбор автомобильного электрического провода для вашего автомобиля имеет решающее значение не только для правильной работы ваших электрических аксессуаров, но и для предотвращения потенциального повреждения провода, ваших электрических компонентов и, в конечном счете, автомобиля. Подача слишком большого электрического тока (ампер) через более тонкий провод большего сечения может привести к тому, что провода станут очень, очень горячими. Это тепло может расплавить разъемы и прожечь изоляцию проводов, что приведет к коротким замыканиям, которые потенциально могут вызвать искрение или искрение между проводами и другими металлическими компонентами.
Очевидно, что это плохо для электрической системы, но становится гораздо серьезнее, когда электрические провода проходят рядом с горючими материалами, такими как бензин, дерево, ДВП, ковер или обивка автомобиля.
И, как упоминалось ранее, когда вы подключаете электрические компоненты, цвет проводов имеет значение. Обычно красный и черный электрические провода используются для обозначения питания, но помимо этого вам следует подумать о цветовом кодировании вашей электрической системы, чтобы упростить устранение проблем с электрическими проводами в будущем. Например, прокладка синего провода для выключателя топливного насоса, желтого провода для пульта дистанционного управления усилителем сабвуфера и оранжевого провода для соленоида открывания багажника может смягчить путаницу, когда вы смотрите на переполненный жгутом проводов.
Готовы приступить к подключению электрооборудования вашего автомобиля? Найдите нужный автомобильный электрический провод прямо здесь, на Summit Racing.
Результаты 1–25
из 810
$583,99
Предполагаемая дата отгрузки в США:
3 февраля 2023 г.
Расчетная дата международной отправки:
6 февраля 2023 г.
если заказать сегодня
$22,99
Ориентировочная дата отгрузки в США:
16 марта 2023 г.
Расчетная дата международной отправки:
Сегодня
114,95 долларов США
Ориентировочная дата отгрузки в США:
Среда, 25 января 2023 г.
Расчетная дата международной отправки:
Сегодня
$39,99
Ориентировочная дата отгрузки в США:
15 марта 2023 г.
Расчетная дата международной отправки:
Сегодня
$22,99
Ориентировочная дата отгрузки в США:
16 марта 2023 г.
Расчетная дата международной отправки:
Сегодня
$32,99
Ориентировочная дата отгрузки в США:
16 марта 2023 г.
Расчетная дата международной отправки:
Сегодня
29,99 долларов США
Ориентировочная дата отгрузки в США:
Понедельник 23.01.2023
Расчетная дата международной отправки:
Сегодня
$32,99
Ориентировочная дата отгрузки в США:
3 февраля 2023 г.
Расчетная дата международной отправки:
Сегодня
40,99 долларов США
Ориентировочная дата отгрузки в США:
3 февраля 2023 г.
Расчетная дата международной отправки:
Сегодня
$32,99
Ориентировочная дата отгрузки в США:
Понедельник 23. 01.2023
Расчетная дата международной отправки:
Сегодня
$15,99
Ориентировочная дата отгрузки в США:
16 марта 2023 г.
Расчетная дата международной отправки:
Сегодня
$51,99
Ориентировочная дата отгрузки в США:
13 марта 2023 г.
Расчетная дата международной отправки:
Сегодня
31,40 доллара США
Ориентировочная дата отгрузки в США:
28 февраля 2023 г.
Расчетная дата международной отправки:
Сегодня
$61,09
Ориентировочная дата отгрузки в США:
27 апр. 2023 г.
Расчетная дата международной отправки:
28 апр. 2023 г.
$15,99
Ориентировочная дата отгрузки в США:
16 марта 2023 г.
Расчетная дата международной отправки:
Сегодня
$22,99
Ориентировочная дата отгрузки в США:
15 марта 2023 г.
Расчетная дата международной отправки:
Сегодня
$89,99
Ориентировочная дата отгрузки в США:
13 марта 2023 г.
Расчетная дата международной отправки:
Сегодня
$85,99
Ориентировочная дата отгрузки в США:
3 февраля 2023 г.
Расчетная дата международной отправки:
Сегодня
29,99 долларов США
Ориентировочная дата отгрузки в США:
Понедельник 23.01.2023
Расчетная дата международной отправки:
Сегодня
40,99 долларов США
Ориентировочная дата отгрузки в США:
3 февраля 2023 г.
Расчетная дата международной отправки:
Сегодня
$51,99
Ориентировочная дата отгрузки в США:
13 марта 2023 г.
Расчетная дата международной отправки:
Сегодня
$22,99
Ориентировочная дата отгрузки в США:
15 марта 2023 г.
Расчетная дата международной отправки:
Сегодня
25,99 долларов США
Ориентировочная дата отгрузки в США:
6 февраля 2023 г.
Расчетная дата международной отправки:
Сегодня
$22,99
Ориентировочная дата отгрузки в США:
16 марта 2023 г.
Добавить комментарий
