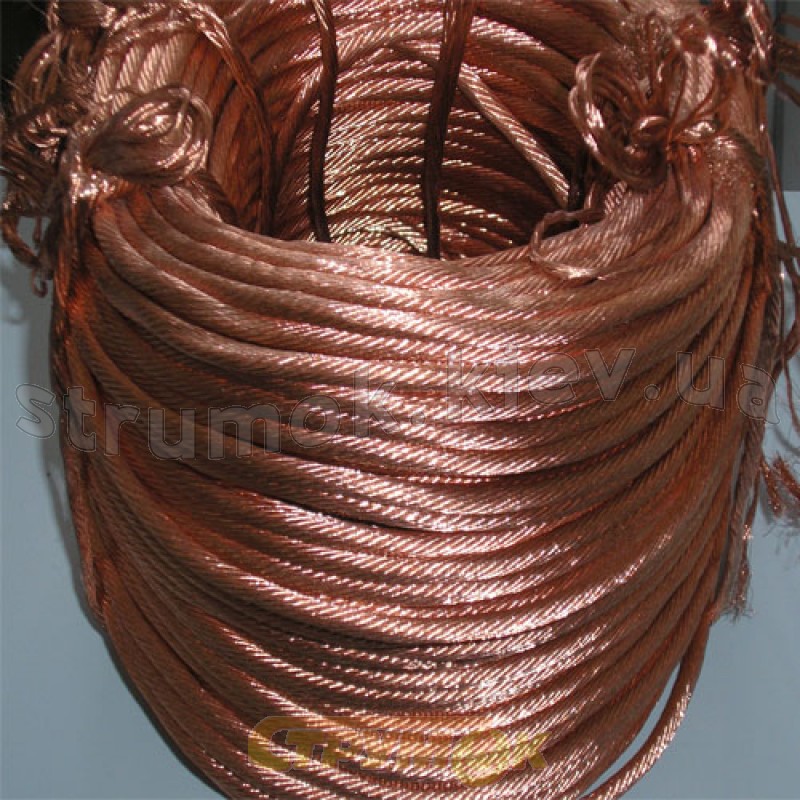

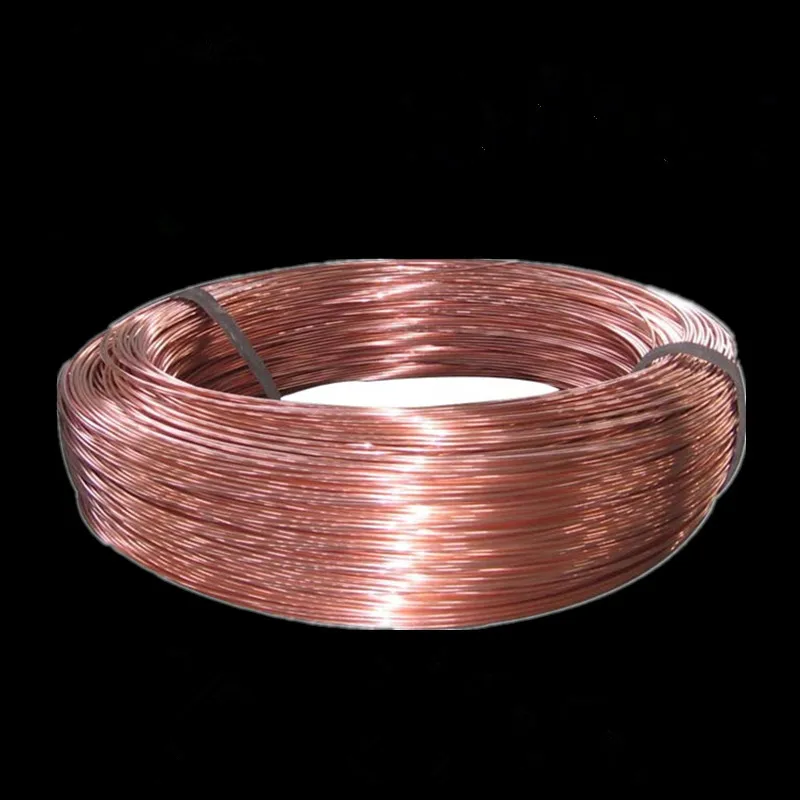

Провод для заземления без изоляции: Провод медный неизолированный цена, купить

RC19 PZ-6-1000 Провод заземления медный желто-зеленый, кольцо-кольцо 1м, сечение 6 мм2 (без крепежа) PZ-6-1000 RC19 (☑)

Главная → Шкафы 19
→ Медные шины заземления и провода заземления
→ RC19 PZ-6-1000

Бренд:
RC19

В наличии:
1 шт.

Центр. склад:
Ожидается

Оцени!

Код товара:
27961

Артикул:
PZ-6-1000

• Описание
• Сопутствующие товары
• Отзывы



• Многожильный (гибкий) кабель длиной 0.9 метра, оболочка ПВХ желто-зеленого цвета, сечением 6 мм2
• Оконцован с двух сторон наконечниками кабельными изолированными НКИ 5.5-6 желтого цвета
• Предназначен для соединения отрезков кабельных лотков, труб, металлических полос и т.д. между собой для обеспечения надежного электрического контакта.
• Применяется в системах заземления ( кабельных лотков; электрических и телеком шкафов ), а так же для уравнивания потенциалов между металлическими деталями различного оборудования.

По ГОСТ 10434.82 кабельные лотки необходимо соединять между собой гибкими перемычками, в этом случае кабельную трассу можно
считать заземленной.


Материалы провода заземления:



• Провод маркировка ПуГВ ж-з, материал: электротехническая медь марки М1,
• Материал наконечника НКИ: электротехническая медь марки М1, покрыт тонким слоем олова, нанесен лужением;
  материал изоляции наконечника — ПВХ ( поли-винил-хлорид ).

Чертеж провода заземления



Внешний диаметр наконечника D= 12 мм  Внутренний диаметр наконечника d=6 мм



Технические характеристики провода заземления PZ-6-150



Длина провода, А мм.	1000
Размер винта	М6
Форма проводника	Круглая
Температура эксплуатации	-10. .. +70 С
Сечение провода, мм2	6
Класс проводника	Класс 5 ( многопроволочная гибкая жила )
Тип провода	ПуГВ
Материал проводника	Электротехническая медь
Материал изоляции	ПВХ
Цвет изоляции	Желто-зеленый
Тип наконечника	НКИ
Материал наконечника	Луженая электротехническая медь
Допустимое напряжение	750 В
Предельная сила тока	59 А
Сопротивление	3,06 Ом/км
Длительность эксплуатации	20 лет



Логистические параметры



Тип упаковки	Пакет с замком прямоугольный
Количество в упаковке, шт.	10
Материал упаковки	Полиэтилен
Вес брутто, кг.	0,48 кг
Объем упаковки, м3	0,003 м3

Медные шины заземления и провода заземления
00881		Комплект заземления для 19 монтажного оборудования (0.3м — 6 шт., 0,4 м — 2 шт. гайка М6 — 16 шт ) CZ-6-0,5 RC19	438,54	411,96		шт	В корзину
02014		RC19 PZ-2. 5-1500 Провод заземления для 19 дюймового монтажного оборудования 1,5 м сечение 2,5 мм2 оконцованный клеммы М6-М6	111,14	107,66		шт	В корзину
06242		Изолятор SM25 (А) с болтом М6	37,44	35,36		шт	В корзину
27945		RC19 PZ-4-500 Провод заземления медный желто-зеленый, кольцо-кольцо 0. 50м, сечение 4 мм2 (без крепежа)	112,27	104,12		шт	В корзину
24962		Комплект проводов заземления для шкафа ШРН, универсальный ЦМО	459,94	439,21		шт	В корзину
Напольные шкафы телекоммуникационные
07165		Шкаф серверный телекоммуникационный 19″ напольный, 32U 600x800x1610мм ШхГхВ, дверь стекло, серый RAL 7035 (3 места), RC19	37’527,00	36’037,50		шт	В корзину
29112		ТЕЛКОМ ТС-22. 6.10-СП Шкаф 22U 600x1000x1098мм (ШхГхВ) телекоммуникационный 19″ напольный, передняя дверь стекло — задняя дверь перфорация, цвет черный (RAL9005)	31’314,00	29’226,00		шт	В корзину
Серверные стойки 19 дюймов
06112		Серверная стойка 19 двухрамная 16U 600х800 В=860 мм., RC19	6’549,03	6’374,39		шт	В корзину
06080		Серверная стойка 19 двухрамная 24U 600х800 В=1220 мм. RC19	6’752,61	6’572,54		шт	В корзину
Серверный корпус
06182		Cabeus CL-155 Корпус cерверный 19″ 1U, RM (ДxШxВ)мм: 550x430x44.5, 1×5.25″+2×3.5″HDD или 4×3.5″HDD, без блока питания	7’413,75	6’929,25		шт	В корзину
Защищенные телекоммуникационые шкафы всепогодные напольные ШТВ укомплектованные
31088		ШТВ-2-30. 10.9-К3А3-ТК ЦМО Шкаф всепогодный напольный укомплектованный 30U (Ш1000 х Г900) с эл. отсеком, комплектация ТК-IP55	440’673,00	420’806,16		шт	В корзину

Отзывы PZ-6-1000 RC19

---

Отзывы о компании Анбик на Яндекс картах

Анбик РК на карте Москвы — Яндекс.Карты

Похожие товары

Hyperline TGRD-19 Медная шина заземления, 19″, 482 мм, комплект (шина с винтами, крепление в стойку, кабель заземления 30 см)

4 043,00 ₽^/шт

В корзину

RC19 SZ640 L1И Шина заземления медная вертикальная. L = 1м, изолированная, на 22 точки подключения ( винт М6, гайка М6), сечение 4х20 мм

3 466,50 ₽^/шт

В корзину

Панель заземления ЦМО ПЗ-1000.

200А

3 330,60 ₽^/шт

В корзину

Шина заземления вертикальная медная. L = 1м. Не изолированная. На 40 точек заземления. Сечение 4х20. RC19

3 288,75 ₽^/шт

В корзину

Cabeus CGB-IN-22-1m Медная шина заземления с изоляторами, вертикальная, 22 точки подключения, длина 1м

2 800,00 ₽^/шт

В корзину

ТЕЛКОМ ШЗ.19.1 Шина заземления медная 19″ горизонтальная с изоляторами (набор проводов с клеммами 0,5м — 5шт, 1м — 5шт, винты 20шт)

2 550,00 ₽^/шт

В корзину

ТЕЛКОМ ШЗ.1000.200А Шина заземления вертикальная, для шкафов и стоек, 1000мм, (22 точки подключения с винтами М6х12, 2 точки заземления 25мм)

2 550,00 ₽^/шт

В корзину

Hyperline TGRB-SET Комплект заземления для шкафов (шина заземления+винты)

1 978,00 ₽^/шт

В корзину

RC19 GB-19-20 Шина заземления медная 19 дюймов 4х20 мм c изоляторами 2 шт, провод заземления 1 м.

10 шт, винт гайка М6 10 шт.

1 971,75 ₽^/шт

В корзину

RC19 GR 0022.001/2 Шина заземления медная 19 дюймов c изоляторами крепежом проводами (0,5 м — 5 шт., 1м — 5 шт. винт/гайка М5 10шт) сечение 4х20 мм

1 890,00 ₽^/шт

В корзину

Cabeus CGB-1U-19 Медная шина заземления (покрытие никелем), 19″ дюймов, в комплекте винты, шайбы

1 888,50 ₽^/шт

В корзину

Панель заземления горизонтальная/вертикальная 19″ 500мм/200А RC19

1 860,50 ₽^/шт

В корзину

Преимущества

Комплексные поставки сетевого оборудования с честными сроками поставки.

	Срочная доставка заказа от 3 часов в г.Москва и Московской области. Собственный грузовой транспорт это оптимальное решение для доставки крупногабаритных и комплексных заказов сетевого оборудования по Москве и Московской области. Доставка в Санкт-Петербург, Ростов-на-Дону, Екатеринбург, Новосибирск, Нижний Новгород, Казань, Красноярск, Омск, Томск, Самара, Уфа, Воронеж, Пермь, Волгоград, Краснодар и другие города России и стран СНГ осуществляем через 7 транспортных компаний для доставок грузов.
	Под собственной маркой RC19 производим в России и Беларуси телекоммуникационное и кабеленесущее оборудование и поставляем под маркой RC19 товары импортированные  нами из Китая
	Два склада в Москве рядом с метро Каширская с большой номенклатурой телекоммуникационных напольных и настенных шкафов , кабельных лотков и электротехнических комплектующих. Прямые поставки из Китая модулей вентиляторных, осевых вентиляторов, стоек 19 дюймов и медных 19 дюймовых шин .
	Надежная компания с более чем 10 летним опытом работы на рынке сетевого и кабеленесущего оборудования. Весь товар сертифицирован и является подлинным.
	Ценовая политика компании с особыми скидками для торговых, монтажных и инжиниринговых организация. Исключительно интересные цены в 3 колонке для постоянных клиентов.

---

Оставить заявку

Как выбрать кабель заземления: сечение, цветовая маркировка

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Особенности монтажных операций
• 2 Другие способы заземления
• 3 Продукция и ее выбор
• 4 Заключение

Неотъемлемым элементом при прокладывании проводки являются кабели для заземления. Они значительно снижают вероятность аварий и положительно влияют на общее функционирование проводки. При выборе провода для заземления оценивают материал, из которого изготавливается кабель, площадь сечения, а также другие показатели и нормы, регулируемые СНИП.

Особенности монтажных операций

Монтаж проводки регламентируется электроустановки правилами и нормативными актами, с которыми можно ознакомиться в открытых источниках. Все они утверждены Минэнерго РФ от 8 июля 2002 года.
Провода заземления должны находиться в изоляции для обеспечения соответствующей безопасности.

Технические характеристики выдерживаются на не меньшем уровне, чем в фазных проводах.

Если изоляции недостаточно, это может привести к коррозии. Она возникает при воздействии на металл воды и кислорода, потому без изоляции и в среде с повышенной влажностью риск подвергнуть проводку окислению увеличивается. Необходимо брать кабели с небольшим запасом, нельзя укладывать их внатяг – при воздействии разных температур металл может как сжиматься, так и расширяться.

Другие способы заземления

Помимо специальных медных кабелей допускается использование и других вариантов. Заземление может быть и в едином кабеле с фазой. Провод для заземления может идти к металлоконструкциям в здании, к арматуре (в здании или подвалах), к электрощиту (со специальными отверстиями).

Помимо вышеперечисленных способов, можно крепиться и к иным проводникам. Основным требованием будет соответствие технических характеристик с вышеперечисленными способами, а так же невозможность случайного разрыва цепи. Проводник должен быть защищен от внешнего воздействия, в том числе механических повреждений и попадания жидкости.

Есть определенные ограничения в реализации таких кабелей. Основные требования сводятся к запрету заземления в проводники, которые используют различные жидкости (например, водопровод, канализация). Так же, категорически запрещается это делать в трубы, предназначенные для транспортировки взрывоопасных и легковоспламеняющихся жидкостей. Это касается и газа. Еще одним важным моментом является запрет на использование свинцовых оболочек, гофры из металлов и прочих элементов, которые проводят электричество.

Медные проводники ограничены в сечении (кв. мм), если они не являются основным проводом в проводке, не используются под общей изоляцией с фазой.

Ограничение в сечении таких проводов следующее:

1. При наличии защитных элементов, которые сохраняют кабель от механических воздействий, сечение провода заземления должно быть 2,5 кв. мм.
2. При отсутствии защитных элементов – 4 кв. мм.

Если используются алюминиевые проводники, сечение провода для заземления должно быть не меньше 16 кв. мм включительно.

Продукция и ее выбор

При выборе кабеля для заземления нужно учитывать множество факторов. Но для большего ускорения подбора существуют системы стандартов. Они нужны в первую очередь для грамотного подбора под распределительные шкафы и прочее электрооборудование. Для этого достаточно знать, каким цветом провод заземления и другие обозначены на схеме. По стандарту провода заземления окрашены в желто-зеленый цвет, условное обозначение — РЕ.

Иногда продавцы пытаются продать трехжильные кабели, которые не соответствуют принятым стандартам. Конечно, они гораздо дешевле отдельных, но существует большой риск появления аварийных ситуаций, а также поломки техники, если монтаж был некачественным.

Технические обозначения стандартизированы. Разве что китайские провода могут иметь свои собственные обозначения. В Европе и России они следующие:

1. NYM – кабель имеет желто-зеленый цвет, а также усиленную изоляцию. Предназначены не только для дома, но и для помещений, содержащих горючие и взрывоопасные смеси. Так же, применяется в местах с повышенной влажностью или с резкими перепадами температуры. Например, баня, погреб.
2. Плоский кабель с маркой ВВГ. Заземление установлено в центральной жиле. За счет своей конструкции заметно облегчает монтажные операции в квартире или жилом доме. К ним можно купить гофру защитного типа. Такое изделие будет крайне устойчиво к механическим повреждениям.
3. НГ. Такая маркировка говорит о том, что изоляция выполнена из негорючего состава (полимера). Если есть маркировка LS, то это означает, что в случае горения изоляция будет выделять наименьшее количество дыма и просто плавиться. Если же Вам надо максимально обезопасить провода, даже от воздействия прямого огня, то ищите маркировку FRLS.
4. ПВ-3. Кабель заземления с изоляцией, служит для прокладки вне основной схемы. Состоит из перекрученных медных жилок.

Заключение

При подборе проводов заземления стоит обращать внимание на сечение и соответствие уже существующей сети. Но в случае прокладки новой нужно согласовывать все монтажные моменты, опираясь на техническую документацию. При выборе проводов под нестандартные условия монтажа лучше покупать защитные кабели с прослойкой дополнительной изоляции.

В любом случае всегда можно воспользоваться специальной гофрой для защиты от внешних повреждений, как механических, так и воздействия окружающей среды. Если вы не уверены в своих силах, так как монтаж такой продукции требует определенных навыков, лучше обратиться к специалистам, которые помогут вам как с подбором, так и с монтажом и вводов в эксплуатацию.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

электрический — Должен ли заземляющий провод от панели выключателя к внешнему заземляющему стержню находиться в кабелепроводе?

спросил
11 лет, 2 месяца назад

Изменено
1 год, 4 месяца назад

Просмотрено
36 тысяч раз

В моем отдельно стоящем гараже есть панель выключателя (это не вспомогательная панель, а первичная, отходящая сразу за счетчиком). Панель, кажется, подключена правильно — нейтральный и заземляющий стержни связаны вместе, а заземляющий провод (6ga?) был пропущен через отверстие в стене примерно на 6 дюймов ниже панели, вниз через какой-то кабелепровод снаружи и прикреплен к заземляющий стержень.Однако между тем местом, где он выходит из панели и проходит через стену к наружному трубопроводу, это просто оголенный провод.Я занимаюсь изоляцией гаража и установкой гипсокартона, и это не кажется правильным .Мысли?

Просто для уточнения — провод находится в кабелепроводе снаружи, но для 6-дюймового или около того он проходит внутри стен, это просто оголенный провод.

Открытые заземляющие провода — это нормально.В прошлом году я видел главную панель и 2 подпанели с открытыми заземляющими проводами.Они были скручены 6ga

(я не электрик)

Назначение заземления провод должен обеспечить четкий путь наименьшего сопротивления для электричества в случае короткого замыкания, так что вместо того, чтобы проходить через ваше тело, он уходил на землю. 0005

Строго говоря, открытая земля внутри стены не является неправильной — например, если вы используете бронированный кабель, часто броня действует не только как защита, но и как земля, поэтому там, где используется кондиционер (как в моем собственный дом) в стенах есть длинные участки «оголенной земли».

Опасность заземления возникает только в том случае, если оно неправильно подключено и фактически не заземлено, и на него подается напряжение. Одно сомнительное дополнительное преимущество открытой земли заключается в том, что если другая горячая линия будет повреждена, шансы на то, что она коснется земли раньше, чем что-либо еще, возрастут (иногда).

Учитывая это, я не сторонник ЛЮБЫХ оголенных проводов, но в ваших обстоятельствах я не вижу серьезного риска в оголенной земле внутри стены.

Понятия не имею, насколько это соответствует вашим местным нормам, но там, где я живу, я довольно часто вижу оголенные провода заземления.

Одна из основных проблем заключается в том, что они должны быть защищены от коррозии и повреждений, иначе заземление может не работать, когда оно вам больше всего нужно. Вот почему может быть хорошей идеей защитить их каким-либо укрытием.

Моя энергетическая компания требует, чтобы он был в неметаллическом кабелепроводе, ваша также может.

Все заземляющие проводники выше уровня земли должны быть установлены в неметаллическом кабелепроводе».
^{Город Эймс (Айова), «Коммерческая служба, однофазная, 600 А, прямой счетчик, примечание № 4}

2

«Просто для уточнения — провод находится в кабелепроводе снаружи, но для 6-дюймового или около того он проходит внутри стен, это просто оголенный провод.» КОДЕКС требует, чтобы заземляющий провод находился внутри кабелепровода, чтобы защитить проводник от повреждения любыми механическими средствами, например, садовой машиной для прополки. Фактически, вы можете использовать ПВХ для размещения заземляющего проводника. Если вы решите использовать кабелепровод из черного металла для заземляющий провод, то кабелепровод должен быть заземлен с обоих концов, чтобы избежать высокочастотного сильного тока от молнии, в результате чего кабелепровод/проводник действует как индуктор с более высоким импедансом, чем один оголенный провод (труба из цветного металла). таких как жесткий алюминий, не имеет этой проблемы и не требует присоединения проводника заземляющего электрода к каждому концу кабелепровода.)

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

электрический — Безопасно ли использовать землю в качестве нейтрали при наличии других заземлений?

спросил
1 год, 2 месяца назад

Изменено
1 год, 2 месяца назад

Просмотрено
8к раз

Я переехал в новый дом и работал над тем, чтобы заставить трехпозиционный переключатель работать должным образом, когда я наткнулся на необычную проводку. Ходовой провод между выключателями состоял всего из двух проводов, а земля от него была обмотана изолентой и использовалась как нейтральный провод для лампочки.

Очевидно, что обычно это было бы очень опасно, потому что у вас не было бы провода заземления на случай короткого замыкания, однако у одного выключателя есть розетка, а у другого — другой выключатель. Земля от проводов для тех была использована в качестве земли для выключателя. Эта розетка и свет находятся на одном выключателе. Вот примерная схема того, как все устроено:

Каковы риски такой установки? Насколько я могу судить, все заземлено и должно быть в порядке, но я не электрик.

Редактировать: я использовал слово «слив» вместо «нейтральный» и исправил это.

• электрическое
• заземление
• многопозиционный переключатель

7

Что может пойти не так?

• Если заземляющий провод выполнен из оголенной меди, вы значительно увеличиваете риск замыкания на землю, которое может привести к смерти или сжечь дом.
• Если у грозозащитного провода меньшее сечение, он не будет защищен выключателем от перегрева и может сжечь дом.
• Кто-то, работающий с системой, может ошибочно полагать, что заземляющий провод на самом деле является землей. Нейтральные провода так же опасны, как и провода под напряжением (например, незакрепленная нейтраль может неожиданно нагреться, если какой-либо прибор в цепи включен). Это может кого-нибудь убить.
• Кто-то может «починить» землю, привязав ее к земле, что создает опасность поражения электрическим током еще долго после того, как «починка» была сделана. Это может кого-нибудь убить.

На своем чердаке я нашел распределительную коробку, где владелец убедился, что их установка «безопасна»: они соединили изолированный провод 2,5 мм² с другим изолированным проводом 2,5 мм². Только один был коричневым, а другой зелено-желтым. Возможно, они решили «безопасно» заземлить неиспользуемый провод под напряжением? Или использовали кусок оставшегося коричневого провода для заземления потолочной лампы? Если бы я не нашел эту коробку и вместо этого переделал другой конец любого кабеля, я мог бы кого-то убить (или себя) или сжечь дом. Я уверен, что предыдущий владелец этого не понимал.

Земля используется как нейтраль. Это серьезное нарушение кода и может вызвать ряд опасных проблем.

В старые времена единственным реальным решением было проложить новый кабель. К счастью, сегодня у нас есть смарт-переключателя на помощь ! Ищите интеллектуальный переключатель, который работает в трех направлениях, но для которого требуется только один переходник между переключателями. Это может быть с помощью какой-либо сигнализации по линии электропередач или с помощью одного из переключателей, являющихся беспроводным пультом дистанционного управления.

Удостоверьтесь, что вы приобрели что-то, что соответствует требованиям UL или ETL. Как правило, это означает либо точное знание того, что вы хотите (конкретный производитель/модель), либо покупку в традиционном строительном магазине, таком как Home Depot или Lowes (покупки в Интернете разрешены). , если товары продаются в магазинах США, они будут должным образом сертифицированы), а не исключительно интернет-магазин, где товары могут быть предоставлены третьей стороной и иметь сомнительное качество и безопасность.
