Провод ас 90: Провода АС — технические характеристики, описание, расшифровка, ГОСТ

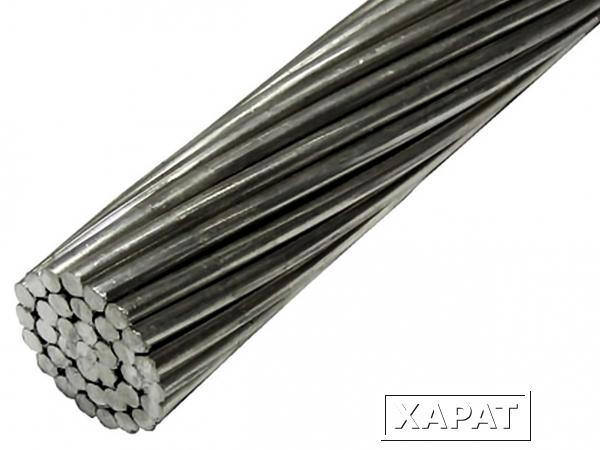

Провод АС — Сарансккабель-Оптика

Диаметр провода, мм	от 5,6 мм до 47,88 мм
Сечение, мм2	от 16/2,7 до 1250/101,8

Номинальное сечение, мм2	Сечение алюминий/ сталь, мм2	Диаметр провода, мм	Диаметр стального сердечника, мм	Электрическое сопротивление 1 км провода постоянному току при 20 °С, Ом, не более	Разрывное усилие, Н, не менее	Масса 1 км провода, кг
(16/2,7)	16/2,69	5,6	1,9	1,7818	6220	64,9
(25/4,2)	24,9/4,15	6,9	2,3	1,1521	9296	100,3
(35/6,2)	36,9/6,15	8,4	2,8	0,7774	13524	148,0
40/6,7	40/6,7	8,74	2,91	0,7172	14400	161,3
(50/8,0)	48,2/8,04	9,6	3,2	0,5951	17112	195
63/10,5	63/10,5	10,97	3,66	0,4553	21630	254
(70/11)	68/11,3	11,4	3,8	0,4218	24130	276
(70/72)	68,4/72,2	15,4	11	0,4194	96826	755
(95/16)	95,4/15,9	13,5	4,5	0,3007	33369	385
(95/141)	91,2/141	19,8	15,4	0,3146	180775	1357
(120/19)	118/18,8	15,2	5,6	0,244	41521	471
(120/27)	114/26,6	15,4	6,6	0,2531	49465	528
125/6,9	125/6,9	14,67	2,97	0,2304	29167	397,9
125/20,4	125/20,4	15,67	5,77	0,2308	45694	503,5
(150/19)	148/18,8	16,8	5,6	0,2046	46307	554
(150/24)	149/24,2	17,1	6,3	0,2039	52279	599
(150/34)	147/34,3	17,5	7,5	0,2061	62643	675
160/8,9	160/8,9	16,82	3,36	0,18	36178	509,4
160/26,1	160/26,1	17,73	6,53	0,1803	57689	644,5
(185/24)	187/24,2	18,9	6,3	0,154	58075	705
(185/29)	181/29	18,8	6,9	0,1591	62055	728
(185/43)	185/43,1	19,6	8,4	0,1559	77767	846
(185/128)	187/128	23,1	14,7	0,1543	183816	1525
200/11,1	200/11,1	18,81	3,76	0,144	44222	636,7
200/32,6	200/32,6	19,82	7,3	0,1442	70134	805,6
(205/27)	205/26,6	19,8	6,6	0,1407	63740	774
(240/32)	244/31,7	21,6	7,2	0,1182	75050	921
(240/39)	236/38,6	21,6	8	0,1222	80895	952
(240/56)	241/56,3	22,4	9,6	0,1197	98253	1106
(300/39)	301/38,6	24	8	0,0958	90574	1132
(300/48)	295/47,8	24,1	8,9	0,0978	100623	1186
(300/66)	288,5/65,8	24,5	10,5	0,1	117520	1313
(300/67)	288,5/67,3	24,5	10,5	0,1	126270	1323
(300/204)	298/204	29,2	18,6	0,0968	284579	2428
315/21,8	315/21,8	23,83	5,97	0,0917	79030	1039,2
315/51,3	315/51,3	24,87	9,16	0,0916	106834	1268,9
(330/30)	335/29,1	24,8	6,9	0,0861	88848	1152
(330/43)	332/43,1	25,2	8,4	0,0869	103784	1255
400/27,7	400/27,7	26,91	6,73	0,0722	98356	1319,7
400/51,9	400/51,9	27,64	9,21	0,0722	123037	1509,7
(400/18)	381/18,8	26	5,6	0,0758	85600	1199
(400/22)	394/22	26,6	6	0,0733	95115	1261
(400/51)	394/51,1	27,5	9,2	0,0733	120481	1490
(400/64)	390/63,5	27,7	10,2	0,0741	129183	1572
(400/93)	406/93,2	29,1	12,5	0,0711	173715	1851
450/31,1	450/31,1	28,55	7,14	0,0646	107467	1484,6
450/58,3	450/58,3	29,32	9,77	0,0642	138417	1698,4
(450/56)	434/56,3	28,8	9,6	0,0666	131370	1640
500/34,6	500/34,6	30,09	7,52	0,0577	119407	1649,6
500/64,8	500/64,8	30,9	10,3	0,0578	153796	1887,1
(500/26)	502/26,6	30	6,6	0,0575	112548	1592
(500/27)	481/26,6	29,4	6,6	0,06	112188	1537
(500/64)	490/63,5	30,6	10,2	0,0588	148257	1852
(500/336)	490/336	37,5	23,9	0,0588	466649	4005
(550/71)	549/71,2	32,4	10,8	0,0526	166164	2076
560/38,7	560/38,7	31,84	7,96	0,0515	133736	1847,5
560/70,9	560/70,9	32,7	10,9	0,0516	172592	2102,2
(600/72)	580/72,2	33,2	11	0,0498	183835	2170
630/43,6	630/43,6	33,79	8,44	0,0458	150453	2078,5
630/79,8	630/79,8	34,69	11,56	0,0459	191772	2365
710/49,1	710/49,1	35,86	8,96	0,0406	169559	2342,4
710/89,9	710/89,9	36,82	12,27	0,0407	216124	2665,3
800/34,6	800/34,6	37,61	7,52	0,0361	167407	2479,6
800/66,7	800/66,7	38,3	10,45	0,0361	205433	2732,3
800/101,3	800/101,3	39,09	13,03	0,0361	243520	3003,2
900/38,9	900/38,9	39,89	7,98	0,0321	188333	2789,5
900/75	900/75	40,63	11,08	0,0321	226500	3073,9
1000/43,2	1000/43,2	42,05	8,41	0,0289	209259	3099,4
(1000/56)	1003,2/56,3	42,4	9,6	0,0288	224047	3210
1120/91,2	1120/91,2	45,32	12,36	0,0253	283168	3810,7
1250/53,8	1250/52,8	47,02	9,4	0,0231	261750	3865,9
1250/101,8	1250/101,8	47,88	13,06	0,0231	316036	4253

Рабочая температура	Длительно-допустимая температура проводов в процессе эксплуатации не должна превышать 90°С
Срок службы	45 лет
Срок гарантийной эксплуатации	4 года с момента ввода проводов в эксплуатацию

Провод неизолированный АС 95/16 ГОСТ 839-80 121110095 Электрокабель (ЭКЗ)

Тарифная цена:

«>(История цены)
265,50  RUB

/кг

Дата	Цена
10. 11.2018	265,50 RUB
10.03.2017	212,40 RUB
10.12.2016	252,23 RUB
04. 08.2016	252,23 RUB
14.03.2016	252,23 RUB
11.03.2016	252,23 RUB
30. 09.2015	0,25 RUB
16.09.2015	202,20 RUB
24.08.2015	202,20 RUB
08. 08.2015	202,20 RUB

Черный стальной армированный кабель AC-90 соответствует стандартам OSHA, HUD, NEC и UL

Описание

Броня

Оцинкованная блокирующая стальная полоса (черная полоса)

Проводники

Одножильный/многожильный медный

Изоляция проводника

THHN

Изоляционное покрытие проводника

Влагостойкая огнестойкая бумажная обертка

Максимальная номинальная температура

90°C (сухой)

Заземление

Встроенный соединительный провод 16AWG/комбинация

Нейтральный проводник

Белый

Максимальное номинальное напряжение

600В

Каталожные номера и рейтинги

• UL 4, 83, 1479, 1581, 2556, ссылка на файл E7330
• NEC® 250. 118(8), 300.22(С), 392, 320, 645
• Федеральная спецификация AA-59544 (ранее J-C-30B)
• Соответствует всем применимым требованиям OSHA и HUD

Кабельный лоток

• , установка в соответствии с NEC®
• UL Classified 1, 2 и 3 часа проникающего (огня), R-14141
• Установка в помещении для кондиционирования окружающей среды в соответствии с NEC® 300.22(C)
• Сделано в США из материалов США и/или импортных материалов

‘

181

9. 00764

.

.

Код продукта Катушка	Код продукта Бобина	Торговый размер	Длина (футы) Катушка	Длина (футы) Катушка	Вес / 1 прибл. (фунты)	Броня Мин. О.Д. (в)
120/208 В сплошной
1401N42-00	1401N60-00	14-2 Сплошные (черный, белый)	250 ‘	1000′	173	0.485
1402N42-00	1402N60-00	14-3 Сплошные (черный, красный, белый)	250 ‘	1000′	197	0. 502
1403N42-00	1403N60-00	14-4 сплошной (черный, красный, синий, белый)	250′	1000′	226	0,533
1404N42-00	1404N60-00	12-2 Сплошные (черный, белый)	250 ‘	1000′	201	0,514
1405N42-00	1405N60-00	12-3 Сплошные (черный, красный, белый)	250 ‘	1000′	235	0,535	235	0,535
1406N42-00	1406N60-00	12-4 сплошной (черный, красный, синий, белый)	250′	1000′	279	0,581
1407N32-00	1407N60-00	10-2 Сплошные (черный, белый)	125 ‘	1000′	250	0.476
1407N42-00		10-2 сплошной (черный, белый)	250 футов		250
1408N32-00	1408N60-00	10-3 сплошной (черный, красный, белый)	125′	1000′	306	0,600
1408N42-00		10-3 сплошной (черный, красный, белый)	250 футов		309 0,6 8081
1409N32-00	1409N60-00	10-4 Сплошные (черный, красный, синий, белый)	125 ‘	1000′	367	0,654
1409N42-00		10-4 сплошной (черный, красный, синий, белый)	250′		367	0,654
120/208 В Многожильный
1415-40-00	1415-45-00	8-2 (черный, белый)	200 ‘	500′	362	0.755
1416-40-00	1416-45-00	.
1417-32-00	1417-45-00	8-4 Многожильный (черный, красный, синий, белый)	125 футов	500 футов	638	0,848
1419-32-00	1419-45-00	6-2 (черный, белый)	125 ‘	500′	565	0,835
1420-32-00	1420-45-00	6-3 Многожильный (черный, красный, белый)	125 футов	500 футов 9,09081	880081
1421-30-00	1421-45-00	6-4 (черный, красный, синий, белый)	100 ‘	500′	827	0,9449
1424-30-00	1424-45-00	4-3 (черный, красный, белый)	100 ‘	500′	922	0,975
1425-30-00	1425-45-00	4-4 Многожильный (черный, красный, синий, белый)	100′	500′	750	0,985
1428-30-00	1428-45-00	3-3 (черный, красный, белый)	100 ‘	500′	1071	1,028
1429-30-00	1429-45-00	3-4 (черный, красный, синий, белый)	100 ‘	500′	1323	1,122
1426-30-00	1426-45-00	2-3 Многожильный (черный, красный, белый)	100′	500′	1239	1,093
1427-30-00	1427-45-00	2-4 (черный, красный, синий, белый)	100 ‘	500′	1540	1,195
277/480 В сплошной
1404N42-01	1404N60-01	12-2 Сплошные (коричневый, серый)	250 ‘	1000′	201	0. 514
1404Н42-02*	1404N60-02*	12-2 сплошной (оранжевый, серый)	250 футов	1000 футов	201	0,514
1405N42-01	1405N60-01	12-3 Сплошные (коричневый, апельсин, серый)	250 ‘	1000′	235	0,535
1405N42-02*	1405N60-02*	12-3 Сплошные (оранжевый, желтый, серый)	250 ‘	1000′	235	0,5359	235	0,5359 900	235	0,535 900	235	0,535 9.0081
1406N42-01*	1406N60-01*	12-4 Solid (Brown, Orange, Yellow, Gray)	250′	1000′	279	0.581

AC90

Производители

Техасский дженерик 22

Изоляционный материал

Сшитый полиэтилен (XLPE) 22

Количество проводников

3 15

2 4

4 3

Напряжение

600В 22

Бронированный

Да 22

Материал проводника

Медь 16

Твердый голый алюминий 6

Размер AWG

12 5

10 3

14 3

2 2

4 2

6 2

1 1

1/0 1

2/0 1

3 1

Посмотреть ещё

• Сортировать по

22 Товары

Отметить все

Информация о продукте

Количество

11022-05-003

AC90 3C-12 CU ISO-BX 600 В

AC90 ISO BX Строительный провод, 3-жильный, 12 AWG, 600 В, сплошная медь без покрытия, сшитый полиэтилен, AIA, CSA

Документы

Дополнительные документы

13072969. pdf

Длина

метр футов

11022-04-003

AC90 2C-12 CU ISO-BX 600 В

AC90 ISO BX Строительный провод, 2-жильный, 12 AWG, 600 В, сплошная медь без покрытия, сшитый полиэтилен, AIA, CSA

Документы

Дополнительные документы

13072969.pdf

Длина

метр футов

28010-12-003

AC90 3C-1/0 ALUM 600V

Строительный провод AC90, 1/0 AWG, 600V, 3 жилы, скрученный оголенный алюминий, XLPE, AIA, CSA

Документы

Дополнительные документы

13072969. pdf

Длина

метр футов

28010-13-003

AC90 3C-2/0 ALUM 600V

AC90 Строительный провод, 2/0 AWG, 600V, 3 жилы, скрученный алюминий без покрытия, XLPE, AIA, CSA

Документы

Дополнительные документы

13072969.pdf

Длина

метр футов

11022-02-000

Строительный провод AC90, 14 AWG, 3C CU, 600 В

Строительный провод AC90, 3-жильный, 14 AWG, 600 В, сплошная медь без покрытия, сшитый полиэтилен, AIA, CSA

Документы

Дополнительные документы

13072969.
