Простое реле времени своими руками 220в на 5 минут: Реле времени своими руками с задержкой: различные сборки и схемы

3 схемы разной сложности, простой таймер 12В, таймеры на микросхемах

Основной составляющей технического оснащения современного дома может стать сделанное реле времени своими руками. Суть такого контроллера состоит в размыкании и замыкании электрической цепи по заданным параметрам с целью контроля наличия напряжения, например, в осветительной сети.

Предназначение и конструктивные особенности

Самое совершенное такое устройство — это таймер, состоящий с электронных элементов. Его момент срабатывания управляется электронной схемой по заданным параметрам, а само время отпускания реле исчисляется в секундах, минутах, часах или сутках.

По общему классификатору таймеры выключения или включения электрической схемы подразделяются на следующие виды:

• Устройство механического исполнения.
• Таймер с электронным выключателем нагрузки, например, построенный на тиристоре.
• Прибор принцип работы, которого построен на пневматическом приводе выключения и включения.

Конструктивно таймер срабатывания может изготавливаться для установки на ровной плоскости, с фиксатором на DIN рейку и для монтажа на передней панели щита автоматики и индикации.

Также такое устройство по способу подключения бывает переднее, заднее, боковое и втыкаемое через специальный разъемный элемент.  Программирование времени может выполняться с помощью переключателя, потенциометра или кнопок.

Как уже отмечалось, из всех перечисленных видов приборов срабатывания на заданное время, наибольшим спросом пользуется схема реле времени с электронным элементом выключения.

Это объясняется тем, что такой таймер, работающий от напряжения, к примеру, 12v, имеет следующие технические особенности:

• компактные габариты;
• минимальные энергетические затраты;
• отсутствие подвижных механизмов за исключением контактов выключения и включения;
• широко программируемое задание;
• большой срок эксплуатации, независимый от циклов срабатывания.

Самое интересное, что таймер просто сделать своими руками в домашних условиях. На практике существуют многие виды схем, дающих исчерпывающий ответ на вопрос как сделать реле времени.

Самый простой таймер 12В в домашних условиях

Наиболее простое решение — это реле времени 12 вольт. Такое реле может быть запитано от стандартного блока питания на 12v, каких очень много продается в различных магазинах.

На рисунке ниже приведена схема устройства включения и автоматического выключения осветительной сети, собранная на одном счетчике интегрального типа К561ИЕ16.

Рисунок. Вариант схемы 12v реле, при подаче питания включающего нагрузку на 3 минуты.

Данная схема интересная тем, что в качестве генератора тактирующих импульсов выступает мигающий светодиод VD1. Частота его мерцаний составляет 1,4 Гц. Если светодиод конкретно такой марки найти не удастся, то можно использовать подобный.

Рассмотрим исходное состояние срабатывания, в момент подачи питания 12v. В начальный момент времени конденсатор С1 полностью заряжается через резистор R2. На выводе под №11 появляется лог.1, делающий данный элемент обнуленным.

Транзистор, подсоединенный к выходу интегрального счетчика, открывается и подает напряжение 12В на катушку реле, через силовые контакты которого замыкается цепь включения нагрузки.

Дальнейший принцип действия схемы, работающей на напряжении 12В, состоит в считывании импульсов, поступающих с индикатора VD1 с частотой 1,4 Гц на контакт №10 счетчика DD1. С каждым снижением уровня поступающего сигнала происходит, так сказать, приращение значения счетного элемента.

При поступлении 256 импульса (это равняется 183 секундам или 3 минутам) на контакте №12 появляется лог. 1. Такой сигнал является командой для закрывания транзистора VT1 и прерывания цепи подключения нагрузки, через контактную систему реле.

Одновременно с этим, лог.1 с вывода под №12 поступает через диод VD2 на тактовую ногу C элемента DD1. Этот сигнал блокирует в дальнейшем возможность поступления тактовых импульсов, таймер срабатывать больше не будет, вплоть до пересброса питания 12В.

Исходные параметры для таймера срабатывания задаются разными способами подсоединения транзистора VT1 и диода VD3, указанных на схеме.

Немного преобразив такое устройство можно сделать схему, имеющую обратный принцип действия. Транзистор КТ814А следует поменять на другой тип — КТ815А, эмиттер подключить к общему проводу, коллектор к первому контакту реле. Второй контакт реле следует подключить к напряжению питания 12В.

Рисунок. Вариант схемы 12v реле, включающего нагрузку через 3 минуты после подачи питания.

Теперь после подачи питания реле будет отключено, а открывающий реле управляющий импульс в виде лог.1 выхода 12 элемента DD1 будет открывать транзистор и подавать на катушку напряжение 12В. После чего, через силовые контакты будет происходить подключение нагрузки к электрической сети.

Данный вариант таймера, функционирующий от напряжения 12В, на отрезке времени 3 минуты будет держать нагрузку в отключенном состоянии, а затем подключит её.

При изготовлении схемы, не забудьте расположить конденсатор ёмкостью 0. 1 мкФ, на схеме имеющий обзначение C3 и напряжением 50В как можно ближе к питающим выводам микросхемы, иначе счетчик будет часто сбоить и время выдержки реле будет иногда меньше, чем должно быть.

Интересной особенностью принципа работы данной схемы является наличие дополнительных возможностей, которые легко реализовать.

В частности, это программирование времени выдержки. Применив, к примеру, такой DIP-переключатель как показано на рисунке, вы можете соединить одни контакты переключателей с выходами счетчика DD1, а вторые контакты объединить вместе и подключить к точке соединения элементов VD2 и R3.

Таким образом, с помощью микропереключателей вы сможете программировать время выдержки реле.

Подключение точки соединения элементов VD2 и R3 к различным выходам DD1 изменит время выдержки следующим образом:

Номер ноги счётчика	Номер разряда счётчика	Время выдержки
7	3	6 сек
5	4	11 сек
4	5	23 сек
6	6	45 сек
13	7	1. 5 мин
12	8	3 мин
14	9	6 мин 6 сек
15	10	12 мин 11 сек
1	11	24 мин 22 сек
2	12	48 мин 46 сек
3	13	1 час 37 мин 32 сек

Комплектация схемы элементами

Чтобы изготовить такой таймер, работающий на напряжении 12v требуется правильно подготовить детали схемы.

Элементами схемы являются:

• диоды VD1 – VD2, имеющие маркировку 1N4128, КД103, КД102, КД522.
• Транзистор, подающий напряжение 12v на реле — с обозначением КТ814А или КТ814.
• Интегральный счетчик, основа принципа работы схемы, с маркировкой К561ИЕ16 или CD4060.
• Светодиодное устройство серии ARL5013URCB или L816BRSCB.

Здесь важно помнить, что при изготовлении самодельного устройства необходимо применять элементы, указанные в схеме и соблюдать правила техники безопасности.

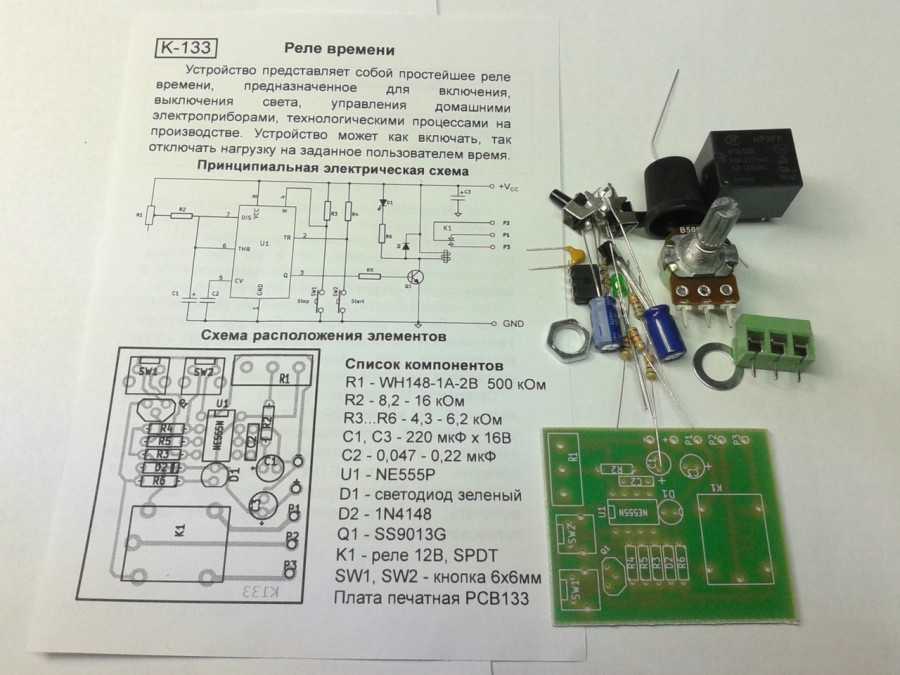

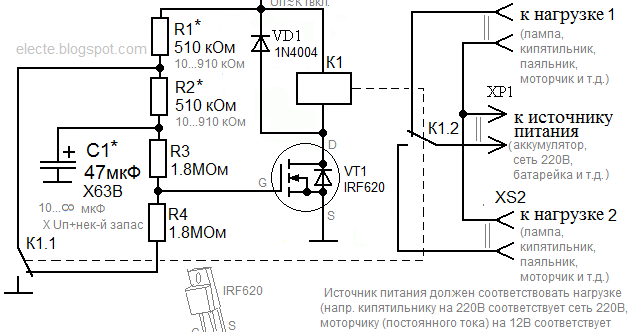

Простая схема для новичков

Начинающим радиолюбителям можно попробовать сделать таймер, принцип действия которого максимально прост.

Тем не менее, таким простым устройством можно включать нагрузку на конкретное время. Правда, время на которое подключается нагрузка всегда одно и то же.

Алгоритм работы схемы заключается в следующем. При замыкании кнопки, имеющей обозначение SF1, конденсатор C1 полностью заряжается. Когда она отпускается, указанный элемент C1 начинает разряжаться через сопротивление R1 и базу транзистора, имеющего обозначение в схеме — VT1.

На время действия тока разрядки конденсатора C1, пока его достаточно для поддержания транзистора VT1 в открытом состоянии, реле K1 будет во включенном состоянии, а затем отключится.

Указанные номиналы на элементах схемы обеспечивают длительность работы нагрузки на протяжении 5 минут. Принцип действия устройства такой, что время выдержки зависит от ёмкости конденсатора C1, сопротивления R1, коэффициента передачи тока транзистора VT1 и тока срабатывания реле K1.

При желании вы можете изменить время срабатывания изменив ёмкость C1.

Где купить

Приобрести таймер или реле времени можно как в специализированном магазине, так и онлайн в Интернет-магазине. Во втором случае, особого внимания заслуживает бюджетный вариант приобретения изделий на сайте Алиэкспресс. Для некоторых приборов есть вариант отгрузки со склада в РФ, их можно получить максимально быстро, для этого при заказе выберите «Доставка из Российской Федерации»:

Модуль цифрового реле задержки времени	Таймер-переключатель	Электронное реле времени GEYA с задеркой
Универсальное реле времени с диапазоном от 1 до 60 минут	Цифровой программируемый таймер TM618H	Цифровое реле времени с дисплеем

Видео по теме

Простое реле времени с задержкой включения своими руками

17 Июн 2014г | Раздел: Радио для дома

Здравствуйте уважаемые читатели сайта sesaga. ru. Совсем недавно возникла необходимость в реле времени с задержкой включения, через которое планировалось питать вытяжные вентиляторы в туалете и ванной комнате. Идея заключалась в том, чтобы зря не гонять вентиляторы если находишься в указанных помещениях менее минуты: здесь и экономия электроэнергии и меньший износ деталей вентилятора.

Покупать реле выходило дороговато, а в интернете схему с нужными параметрами не нашел. Поэтому пришлось заняться разработкой схемы реле времени самостоятельно, после чего на свет родилась вот такая простенькая конструкция. Причем такое реле может собрать любой начинающий радиолюбитель всего за один день.

Внимание! Эта конструкция имеет бестрансформаторное питание от сети переменного тока. Собирая ее, обращайте особое внимание на соблюдение техники безопасности при работе с электроустановками.

1. Принципиальная схема реле времени с задержкой включения.

Реле времени содержит 12 деталей и состоит из двух частей: узла питания и узла реле времени.

Узел реле времени собран на интегральном таймере DA1 и реле KL1. Если узел питания убрать, то узел реле времени можно использовать для включения нагрузки на напряжение питания 12 Вольт, например, включение магнитолы, света или подсветки в салоне автомобиля.

Устройство работает так: при включении выключателя SA1 запускается счетчик таймера DA1 и с этого момента начинается отчет времени задержки, по истечении которого на выходе таймера DA1 формируется сигнал, включающий реле KL1, которое своими контактами KL1.1 включает вытяжной вентилятор.

Узел питания собран по бестрансформаторной схеме с гасящим конденсатором С3. Резистор R2 служит для ускорения процесса разрядки конденсатора С3 при выключении устройства. Напряжение после конденсатора С3 выпрямляется диодами VD4 и VD5 и стабилизируется стабилитроном VD3. Конденсатором С2 сглаживаются пульсации выходного напряжения, которое составляет 12 Вольт.

На интегральном таймере NE555 (отечественный аналог КР1006ВИ1) собран узел задержки включения реле. Узел задержки представляет схему одновибратора, управляемого по цепи питания.

В момент подачи питания таймер DA1 начинает отчет времени, по истечении которого на выходе (вывод №3) формируется положительный импульс выходного напряжения, включающий реле KL1, которое замыканием своих контактов KL1.1 подает питание на вытяжной вентилятор.

За счет того, что таймер NE555 обеспечивает на выходе ток нагрузки до 200mA, не пришлось устанавливать транзистор для управления выходным реле KL1.

Время задержки включения реле задается емкостью электролитического конденсатора С1 и величиной сопротивления резистора R1. При указных номиналах этих деталей на принципиальной схеме время задержки составляет 70 секунд.

Диод VD1 устраняет влияние возможных выбросов напряжения питания таймера в течение отчета времени задержки, а диод VD2 служит для надежного срабатывания реле KL1. Время задержки в секундах рассчитывается по формуле: Т = 1,1*R1*C1.

2. Конструкция и детали.

Все детали реле времени размещены на печатной плате размерами 84х29 мм, которая вмонтирована в корпус вентилятора.

Печатная плата рассчитана на установку постоянных резисторов типа МЛТ или на аналогичные импортные. Времязадающий резистор R1 составлен из резисторов 1МОм и 510 кОм мощностью по 0,125 Вт и включенных последовательно. Резистор R2 мощностью 0,5 Вт и сопротивлением 470 кОм.

Постоянный конденсатор С3 может быть емкостью от 0,68 до 1,0 микрофарад и напряжением не менее 400В. Времязадающий электролитический конденсатор С1 емкостью 47 микрофарад и напряжением 15В, а С2 емкостью 220 микрофарад и напряжением не менее 25 Вольт.

В конструкции использованы импортные диоды типа 1N4007. Можно устанавливать любые выпрямительные диоды, рассчитанные на ток 1 Ампер и напряжение не менее 300 Вольт. Стабилитрон VD3 с напряжением стабилизации 12 В. Обмотка реле KL1 на напряжение 12 В, а контакты KL1.1 должны коммутировать напряжение 220 В.

При исправных деталях и правильном монтаже реле времени начинает работать сразу и в налаживании не нуждается. Реле подключается параллельно лампе туалета или ванной комнаты в точках 1 и 2, указанных на схеме. Чтобы в процессе налаживания схемы не ждать полторы минуты, уменьшите сопротивление резистора R1 до 100 кОм.

Вы можете сделать свой чертеж печатной платы, используя материал этого видеоролика, в котором показан процесс, начиная от компоновки деталей на плате и заканчивая рисованием дорожек. Посмотрев этот видеоролик, Вы сможете составить чертеж печатной платы практически для любой конструкции такой сложности.

В этом ролике показан процесс подготовки печатной платы: сверление отверстий, нанесение рисунка дорожек, травление дорожек. Далее идет распайка деталей на плату и монтаж реле времени в корпус вытяжного вентилятора.

Как Вы уже поняли, это реле времени с задержкой включения универсально, и поэтому его можно приспособить под любые нужды. Также можно ознакомиться со схемой и конструкцией реле времени с задержкой выключения, материал которой для публикации на странице сайте предоставил один из читателей.

Удачи!

Литература: Коломбет Е. А. Таймеры. 1983г.

Общие сведения о функциях реле с выдержкой времени

Опубликовано: 05.06.22 |
Реле времени задержки

Поделиться этой статьей

Выпуск:

В чем разница между задержкой включения, задержкой выключения, одиночным выстрелом, включением с интервалом и всеми этими другими функциями задержки времени?

Решение/Решение:

Понимание различий между всеми функциями, доступными в реле задержки времени, иногда может быть сложной задачей. При проектировании цепей с использованием реле задержки времени необходимо задать такие вопросы, как то, что запускает реле задержки времени, начинается ли отсчет времени с подачи или сброса напряжения, когда включается выходное реле и т. д.

Реле задержки времени — это просто управляющие реле со встроенной задержкой времени. Их назначение — управлять событием по времени. Разница между реле и реле задержки времени заключается в том, что выходные контакты размыкаются и замыкаются: на управляющем реле это происходит, когда напряжение подается и снимается с катушки; в реле задержки времени контакты могут размыкаться или замыкаться до или после некоторой задержки времени.

Обычно реле задержки времени инициируются или срабатывают одним из двух способов:

• подача входного напряжения
• открытие или закрытие триггерного сигнала

Эти триггерные сигналы могут иметь одну из двух конструкций:

• переключатель управления (сухой контакт), т. е. концевой выключатель, нажимной выключатель, поплавковый выключатель и т. д.
• напряжение (широко известное как триггер питания)

ПРЕДОСТЕРЕЖЕНИЕ: любое реле задержки времени, предназначенное для срабатывания триггера переключателя управления с сухими контактами, может быть повреждено при подаче напряжения на клеммы триггерного переключателя. Только продукты, которые имеют «триггер питания», должны использоваться с напряжением в качестве триггера.

Для лучшего понимания важны некоторые определения:

• Входное напряжение — управляющее напряжение , подаваемое на входные клеммы. В зависимости от функции входное напряжение либо инициирует устройство, либо готовит его к срабатыванию при срабатывании триггера.
• Триггерный сигнал — для некоторых функций синхронизации триггер используется для запуска устройства после подачи входного напряжения. Как отмечалось выше, этот триггер может быть переключателем управления (переключатель с сухим контактом) или триггером питания (напряжение).
• Выход (нагрузка) — каждое реле задержки времени имеет выход (либо механическое реле, либо полупроводниковый), который будет открываться и закрываться для управления нагрузкой. Обратите внимание, что пользователь должен подать напряжение для питания коммутируемой нагрузки через выходные контакты реле задержки времени.

Ниже приведены как письменные, так и визуальные описания того, как работают общие функции синхронизации. Временная диаграмма показывает взаимосвязь между входным напряжением, триггером (если есть) и выходом. Если вы не можете найти продукт, соответствующий вашим требованиям, или у вас есть какие-либо вопросы, инженеры по применению Macromatic предоставят техническую информацию, а также помогут выбрать продукт и применить его. Свяжитесь с нами для получения помощи.

ПРИМЕЧАНИЕ:  Не все функции доступны ни в одном из наших многофункциональных продуктов. Пожалуйста, проверьте страницы каталога или листы спецификаций каждого многофункционального продукта, чтобы подтвердить, какие функции включены.

ФУНКЦИЯ	ЭКСПЛУАТАЦИЯ	ВРЕМЕННАЯ ДИАГРАММА
ЗАДЕРЖКА ВКЛЮЧЕНИЯ Задержка включения Задержка включения	При подаче входного напряжения начинается отсчет времени (t). По истечении времени задержки (t) на выход подается питание. Входное напряжение должно быть отключено, чтобы сбросить реле задержки времени и обесточить выход.
ИНТЕРВАЛ ВКЛ Интервал	При подаче входного напряжения на выход подается питание и начинается отсчет времени задержки (t). По истечении времени задержки (t) выход обесточивается. Входное напряжение должно быть отключено для сброса реле задержки времени.
ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ Задержка отключения Задержка отключения Задержка отключения питания	При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера на выход подается напряжение. При снятии триггера начинается отсчет времени задержки (t). По истечении времени задержки (t) выход обесточивается. Любое применение триггера в течение временной задержки приведет к сбросу временной задержки (t), и выход останется под напряжением.
ОДИНОЧНЫЙ Один выстрел Мгновенный интервал	При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера на выход подается питание и начинается отсчет времени задержки (t). В течение времени задержки (t) триггер игнорируется. По истечении времени задержки (t) выход обесточивается, и реле задержки времени готово принять другой триггер.
МИГАЕТ (Сначала выключен)	При подаче входного напряжения начинается отсчет времени (t). По истечении времени задержки (t) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t). По истечении времени задержки (t) выход обесточивается, и последовательность повторяется до тех пор, пока не будет снято входное напряжение.
МИГАЕТ (на первом)	При подаче входного напряжения на выход подается питание и начинается отсчет времени задержки (t). По истечении времени задержки (t) выход обесточивается и остается в этом состоянии в течение времени задержки (t). В конце временной задержки (t) на выход подается питание, и последовательность повторяется до тех пор, пока входное напряжение не будет снято.
ЗАДЕРЖКА ВКЛ/ВЫКЛ	При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера начинается отсчет времени задержки (t1). По истечении времени задержки (t1) на выход подается питание. Когда триггер снят, выходные контакты остаются под напряжением в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается, и реле задержки времени готово принять другой триггер. Если триггер снимается в течение времени задержки (t1), выход остается обесточенным, а время задержки (t1) сбрасывается. Если триггер повторно применяется в течение периода задержки времени (t2), выход останется под напряжением, а время задержки (t2) будет сброшено.
ОДИНОЧНЫЙ ВЫСТРЕЛ ЗАДНЯЯ КРОМКА	При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера выход остается обесточенным. При снятии триггера на выход подается питание и начинается отсчет времени задержки (t). По истечении времени задержки (t) выход обесточивается, если триггер не будет удален и повторно применен до истечения времени ожидания (до истечения времени задержки (t)). Непрерывное срабатывание триггера со скоростью, превышающей время задержки (t), приведет к тому, что выход останется под напряжением на неопределенный срок.
WATCHDOG Одиночный выстрел с перезапуском	При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера на выход подается питание и начинается отсчет времени задержки (t). По истечении времени задержки (t) выход обесточивается, если триггер не будет удален и повторно применен до истечения времени ожидания (до истечения времени задержки (t)). Непрерывное срабатывание триггера со скоростью, превышающей время задержки (t), приведет к тому, что выход останется под напряжением на неопределенный срок.
ЗАПУСК ПО ЗАДЕРЖКЕ	При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера начинается отсчет времени задержки (t). В конце временной задержки (t) на выход подается питание, и он остается в этом состоянии до тех пор, пока сохраняется как триггерное, так и управляющее напряжение. Если триггер снимается в течение времени задержки (t), выход остается обесточенным, а время задержки (t) сбрасывается.
ПОВТОРНЫЙ ЦИКЛ (ВЫКЛ 1-й)	При подаче входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t2). В конце этой временной задержки выход обесточивается, и последовательность повторяется до тех пор, пока входное напряжение не будет снято.
ПОВТОРНЫЙ ЦИКЛ (НА 1-м)	При подаче входного напряжения на выход подается питание и начинается отсчет времени задержки (t1). По истечении времени задержки (t1) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). В конце этой временной задержки на выход подается питание, и последовательность повторяется до тех пор, пока входное напряжение не будет снято.
ИНТЕРВАЛ С ЗАДЕРЖКОЙ Один цикл	При подаче входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t2). По истечении этого времени задержки (t2) выход обесточивается. Входное напряжение должно быть отключено для сброса реле задержки времени.
ИНТЕРВАЛ С ЗАДЕРЖКОЙ Один цикл	При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера начинается отсчет времени задержки (t1). По истечении времени задержки (t1) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t2). В конце временной задержки (t2) выход обесточивается, и реле готово принять другой триггер. Как во время задержки (t1), так и во время задержки (t2) триггер игнорируется.
ИСТИННАЯ ЗАДЕРЖКА ВЫКЛ.	При подаче входного напряжения на выход подается питание. При снятии входного напряжения начинается отсчет времени задержки (t). По истечении времени задержки (t) выход обесточивается. Входное напряжение должно быть подано не менее 0,5 секунды, чтобы обеспечить правильную работу. Любое приложение входного напряжения в течение времени задержки (t) сбросит время задержки. Внешний триггер не требуется.
ЗАДЕРЖКА ВКЛ./ИСТИНА ЗАДЕРЖКА ВЫКЛ.	При подаче входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается питание. Когда входное напряжение снимается, выход остается под напряжением в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается. Входное напряжение должно быть подано не менее 0,5 секунды, чтобы обеспечить правильную работу. Любое приложение входного напряжения в течение временной задержки (t2) оставит напряжение на выходе и сбросит временную задержку (t2). Внешний триггер не требуется.
ОДИНОЧНЫЙ МИКШЕР	При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера начинается отсчет времени задержки (t1), и выход активируется на время задержки (t2). По истечении этого времени задержки (t2) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). По истечении времени задержки (t2) на выход подается питание, и последовательность повторяется до тех пор, пока не истечет время задержки (t1). В течение времени задержки (t1) триггер игнорируется.
НА ЗАДЕРЖКЕ-МИГАЛКА	При подаче входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t2). По истечении этого времени задержки (t2) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). В конце временной задержки (t2) на выход подается питание, и последовательность повторяется до тех пор, пока входное напряжение не будет снято.
ПРОЦЕНТ	При первоначальной подаче входного напряжения на выход подается питание и начинается задержка времени (t1). Временная задержка (t1) регулируется в процентах от общего времени цикла (t2). В конце временной задержки (t1) выход обесточивается на оставшуюся часть общего цикла (t2-t1). Затем последовательность повторяется до тех пор, пока входное напряжение не будет снято. Если входное напряжение снимается и снова подается, временной цикл продолжится с того места, где он был остановлен при снятии входного напряжения. При значении 100 % выход постоянно включен, а при значении 0 % выход непрерывно обесточен.
ПРОЦЕНТ (ОТСУТСТВИЕ ПАМЯТИ)	При первоначальной подаче входного напряжения на выход подается питание и начинается задержка времени (t1). Задержка времени (t1) регулируется в процентах от общего времени цикла (t2). В конце временной задержки (t1) выход обесточивается на оставшуюся часть общего цикла (t2-t1). Затем последовательность повторяется до тех пор, пока входное напряжение не будет снято. Если входное напряжение удаляется и снова подается, временной цикл будет сброшен. При значении 100 % выход постоянно включен, а при значении 0 % выход непрерывно обесточен.





Все, что вам нужно знать о модуле таймера реле

Блог о модуле таймера реле написан, чтобы развеять все ваши сомнения при использовании этого модуля. В этом блоге рассказывается все о работе с модулем. Блог начинается с базового описания модуля, его распиновки, схемы подключения, режимов работы, светодиодной индикации и, наконец, его спецификаций.



Это 1-канальный модуль силового реле с задержкой, с регулируемым временным циклом, встроенными переключателями и цифровым светодиодным дисплеем. Обычно он используется в модуле переключателя управления таймером задержки, контроллере таймера для домашней автоматизации. Модуль работает в диапазоне рабочего напряжения 6-30 В через клеммные колодки, имеющиеся на самой плате, модуль также может работать от источника питания 5,0 В через микро-USB. Выходная мощность зависит от реле, которое рассчитано на управление нагрузкой до 30 В постоянного тока 10 А или 250 В переменного тока 10 А.

 Модуль реле времени используется для переключения (через реле) подключенной нагрузки. Модуль может устанавливать время, до которого реле должно находиться в нормально разомкнутом состоянии, а также время, в течение которого реле должно находиться в нормально замкнутом состоянии. В этом модуле есть разные режимы для выбора способа работы реле. Режимы будут рассмотрены далее.

PINOUT



Питание модуля : Есть три способа питания этого модуля: Подача входное напряжение через клеммные колодки (блоки присутствуют на модуле, как показано на рисунке выше), модуль может принимать входное напряжение до 6-30 В.
Другой способ питания модуля — через разъем Micro_B , имеющийся на модуле.
Другой способ питания модуля – припаять положительный и отрицательный провод +5 В к модулю. Посмотрите на изображение выше, чтобы узнать, куда припаивать.

Запускающий сигнал : Третий и четвертый клеммный блок сверху используется для запуска модуля. Высокоуровневый триггерный сигнал (3,0–24 В) и постоянное общее заземление улучшают защиту от помех (общая земля при коротком замыкании также допустима). Микроконтроллер можно было бы использовать для запуска, если бы не то, что даже переключатели также могли бы работать.



Выход : Выход через реле, клеммные колодки на выходе: NO (нормально разомкнутые), COM (общий) и NC (нормально замкнутые). Он используется для управления нагрузкой через источник переменного или постоянного тока. Средняя клеммная колодка является COM, поэтому, когда реле включено, COM подключается к NO, позволяя мощности проходить через нагрузку.
Он способен управлять постоянным током в пределах 30В 10А или переменным током в пределах 220В 10А.



Включает модуль таймера реле

SET: Как мы знаем, в этом модуле есть разные режимы для питания реле, и для установки этих режимов используется этот переключатель, называемый «SET». Вначале на цифровом светодиодном дисплее отображается 000, а после нажатия переключателя SET примерно на три секунды на дисплее отображаются режимы, присутствующие в этом модуле.

ВВЕРХ И ВНИЗ: Вверх и вниз используются для отображения других опций, присутствующих в модуле. Допустим, пока на цифровом светодиодном дисплее отображаются режимы, мы можем просто использовать кнопки вверх и вниз для просмотра различных режимов. Кроме того, мы можем выбрать число (минуты или секунды), используя вверх и вниз.

СТОП : С помощью этого переключателя мы можем выключить модуль и снова включить его . При однократном нажатии этого переключателя на светодиоде отображается OFF, и после этого реле не будет работать, время может продолжаться, но реле не будет переключаться. При повторном нажатии выключателя STOP появится надпись ON, и модуль снова будет готов к работе.

Другая функция переключателя STOP — Спящий режим . Нажмите и удерживайте кнопку «СТОП» в течение 2 секунд и отпустите, чтобы изменить статус C-P и O-d. На дисплее будет показано, находится ли он в режиме C-P или O-d.
1. Спящий режим C-P: если реле не используется в течение 5 минут, цифровая трубка автоматически выключит дисплей, и программа продолжит работу.
2. O-d нормальный режим: Дисплей цифровой трубки всегда включен.

Еще одна функция выключателя СТОП  Выбор временного диапазона .
В выборе режима (при выборе времени) установить значение параметра, нажав кнопку «СТОП», выбрать временной диапазон;
ХХХ. — десятичная точка в разряде единиц; Диапазон времени: 1 секунда ~ 999 секунд.
XX.X — десятичная точка в разряде десятков. Диапазон времени: 0,1 секунды~99,9 секунды
X.X.X. — Все десятичные точки подсвечиваются. Диапазон времени: 1 минута ~ 999 минут.
Например, если вы хотите установить OP на 3,2 секунды, вы должны переместить десятичную точку на разряд десятков. Трубка цифрового дисплея: 03,2



РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ПРОДУКТА

На рисунке показаны шаги по подключению модуля реле времени к источнику питания и триггеру. Мы используем кнопочный переключатель для срабатывания модуля, минус триггера и питания устанавливается общим. Кнопочный переключатель использует напряжение адаптера для запуска.
Согласно схеме я использовал адаптер 12 В для питания модуля, но пользователь может использовать любой источник питания 6-30 В.



На этом рисунке показано подключение выхода, источника переменного тока и нагрузки (светодиодная лампа). Я использовал светодиод только для эксперимента, пользователь может использовать любую другую нагрузку, но ток не должен превышать 10 А.
Как только модуль позволяет реле сработать, на светодиод подается переменное напряжение, и он начинает светиться. Мы даже можем установить определенное время, после которого светодиод должен светиться, а также через какое время светодиод должен погаснуть. Это можно сделать с помощью переключателей, имеющихся на модуле.

Режимы работы
Эти способы определяют функциональность реле, что означает, что каждая операция имеет свою различную функцию, например, когда операция P1. 1 работает в это время, мы можем только установить время для реле должно быть в нормально разомкнутом состоянии. В модуле есть четыре операции (P1-P4), и эти операции имеют свои подоперации, которые будут обсуждаться ниже.

Прежде чем приступить к работе, вам следует знать несколько терминов:

• OP — Время, в течение которого реле будет включено, реле будет в нормально разомкнутом состоянии.
• CL — Время, в течение которого реле будет выключено, реле будет в нормально замкнутом состоянии.
• LOP — Это количество раз, когда OP и CL будут запускаться (1 ~ 999 раз, «—» представляет безграничную схему.)



P1.1 : Когда модуль установлен в режим P1.1, у него есть возможность установить время, в течение которого реле будет включено, то есть режим OP . По истечении времени реле переключается обратно в положение OFF (нормально замкнуто). Как только модуль срабатывает через триггерный контакт, начинается операция P1. 1. Если модуль снова сработает во время работы OP, триггер не повлияет на время работы (триггер не перезапустит операцию).



Как настроить модуль реле времени на режим P1.1?

Шаг 1: При нажатии переключателя SET в течение 3 секунд операции отображаются на светодиодном дисплее. С помощью Переключатели ВВЕРХ И ВНИЗ мы можем выбирать между операциями, при переходе ВВЕРХ операция переходит от P1.1, P1.2 до P4, а нажатием переключателя ВНИЗ мы возвращаемся туда, где мы указали.

Шаг 2: Для установки времени OP, CL и LOP выберите любую операцию, скажем, P1.1, снова нажмите переключатель SET, и после этого вы увидите OP на дисплее, нажав кнопку UP. & Переключатель DOWN мы можем настроить OP. Для других операций мы устанавливаем CL и LOP так же, как и OP.

Шаг 3: После установки времени OP нам нужно снова нажать переключатель SET на 3 секунды. Он готов к работе, при срабатывании модуля реле будет включено в течение установленного времени.

P1.2 : Когда модуль установлен в режим P1.2, он имеет режим OP такой же, как P1.1 . Как только модуль запускается с помощью триггерного контакта, запускается операция P1.2, но когда модуль снова запускается во время работы OP, модуль перезапускает время работы ( операция будет перезапущена ) эта функция отличается от P1.1.

P1.3 : Когда модуль установлен в режим P1.3, он имеет режим OP такой же, как P1.1 и P1.2 . Как только модуль запускается с помощью триггерного контакта, запускается операция P1.3, но когда модуль снова запускается во время работы времени OP, часы модуля останавливаются (операция останавливается) эта функция отличается от P1.1 и P1.2.

P1.4 : Эта операция немного отличается от других, хотя она также имеет режим OP, но разница в том, что, хотя модуль настроен на P1.4, он будет работать только тогда, когда модуль получит питание для запуска. , простыми словами, как модуль будет запитан, операция P1. 4 начнет работать. Триггерный штифт не действует во время этой операции.

P-2.1 : Когда модуль установлен в режим P2.1, у него есть возможность установить время, в течение которого реле будет включено (нормально разомкнуто), то есть в режиме OP, а также время, в течение которого реле будет выключено (нормально замкнуто) . Как только модуль запускается с помощью триггерного контакта, начинает работать операция P2.1, сначала запускается режим CL, а затем OP . Если модуль снова сработает во время работы OP, триггер не повлияет на время работы (триггер не перезапустит операцию).



P-2.2: Когда модуль установлен в режим P2.2, он имеет режимы OP и CL, такие же, как P2.1. Как только модуль срабатывает через триггерный контакт, начинается операция P2.2 , но когда модуль снова запускается во время работы времени OP или времени CL, модуль перезапустит время работы (операция будет перезапущена) , эта функция отличается от P2. 1.

P2.3 — Когда модуль установлен в режим P2.3, он имеет режим OP, CL, такой же, как P2.1 и P1.2 . Как только модуль запускается с помощью пускового контакта, начинает работать операция P1.3, но когда модуль снова запускается во время отсчета времени OP или CL, часы модуля останавливаются (работа будет остановлена ​​до повторного срабатывания), эта функция отличается от P1.1 и P1.2.

P3.1 : когда модуль установлен в режим P3.1, он имеет режим OP, CL, LOP . Как только модуль запускается с помощью пускового контакта, сначала запускается режим OP, а затем CL. Во время выполнения операции P3.1, когда модуль снова запускается во время отсчета времени OP или CL, часы модуля останавливаются (операция останавливается до повторного срабатывания).

P3.2 : Эта операция немного отличается от других, но похожа на P1.4. Он имеет режимы OP, CL, LOP, но разница в том, что пока модуль настроен на P3.
