Пропала фаза в розетке: Почему пропадает фаза и что делать в таком случае?

Почему две фазы в розетке причины и решение

При выходе из строя электропроводки иногда случается, что индикатор показывает в розетке две фазы, а электроприборы при этом не работают. Такая неисправность является достаточно распространенной, но начинающий или неопытный электрик может долго над этим ломать голову.

Понятие в розетке две фазы может быть понято двояко. Либо на самом деле в розетке имеется две разные фазы, которые в сумме дают примерно 380 В, либо на каждой клемме розетки присутствует одна и та же фаза.

Последствия от этого сильно разнятся, в первом случае электроприборы начинают выходить из строя, попросту сгорая. Во втором случае ничего не горит, но и не работает.

Что предшествует таким неполадкам, как их устранить и предотвратить нежелательные последствия? Начнем с простого, когда в розетке появляется дубликат фазы.

Основные причины почему в розетке две фазы

В квартиру через счетчик и автоматы заходит только одна фаза. В розетке должна быть одна фаза и ноль, а в приведенной выше ситуации индикатор свидетельствует о наличии в обоих гнездах розетки одной и той же фазы.

Наиболее вероятной причиной возникновения неисправности в данном случае является повреждение (обрыв) нулевого провода, идущего к розетке.

Наличие фазы там, где должен быть ноль обусловлено тем, что она проходит через нагрузку – постоянно включенную лампочку или какой-нибудь другой электроприбор.

Как правило, все нулевые провода в доме или квартире замыкаются на нулевую шину электрического щита, фаза будет появляться в розетке. Проверить это очень легко – нужно просто выключить все электроприборы, которые имеются в квартире.

Чтобы лучше понять, почему в розетке две фазы, следует понимать принцип действия электрического тока. Рассмотрим однофазную схему. Электрический ток – это движение заряженных частиц по замкнутой цепи. Для произведения работы в эту цепь включают потребители электрической энергии.

В домах производится параллельное подключение нагрузки, другими словами, каждый потребитель включается в фазу и ноль. После того как электрический ток проделал работу, например, отдав тепло утюгу, он попадает в нулевой провод и уходит к трансформатору на подстанции.

1. Обрыв ноля в распредкоробке или щите

Это классический случай, объясняющий, почему появляется в розетке две фазы. Поскольку отработанному току деваться некуда, он остается в нулевом проводнике, принимая такой же потенциал, что и фазный. Где может произойти такой обрыв?

Если это квартира в многоквартирном доме, то поиск расширяется от этажного щитка до самой розетки, которая в этот момент не работает. В этом случае в розетке фазы будут одноименными.

Проверить это можно мультиметром, поставив указатель напряжения на отметку не менее 400 В. Если фаза в розетке в двух отверстиях будет одной и той же, то мультиметр покажет 0. Если же прибор укажет напряжение около 380 В, то обрыв ноля произошел дальше этажного щитка.

В этом случае следует отключить входные автоматы и вызвать электриков. Если квартира питается от трехфазной сети и розетка показывает две фазы, примерно 380 В, то обрыв ноля мог произойти внутри квартиры или в промежутке до этажного щита.

В собственном доме, если появляются две фазы в розетке, причины те же самые, но вместо этажного щитка поиск ведут до гусака или вводного автомата. Рассмотрим еще одну причину, когда в розетке на двух контактах появляется одна и та же фаза.

2. Ноль оборван и замкнут на фазу

Итак, вы выключили из розеток все потребители электроэнергии, выключили все выключатели, а две фазы в розетке все равно присутствуют. Почему после отключения всех электроприборов от сети в розетке все равно наблюдается фаза в обоих отверстиях?

В розетке две фазы появятся и тогда, когда ноль не только оборван, но и замкнут с фазным проводом. Это чаще происходит на воздушных линиях электропередач, тогда в дом придет та фаза, на которую упал ноль.

Если повезет, то фазы будут одноименными, и тогда ничего не перегорит, просто ничто не будет работать. Но если фаза будет другая, перегорание электроприборов обеспечено.

Однако ноль может закоротить и в самой квартире. Например, это может произойти при высверливании отверстия в стене. Если сверло оборвет ноль и слегка заденет фазу, то произойдет короткое замыкание, и провода могут спаяться. Обычно такое повреждение сразу обнаруживается, и его устраняют.

В старых домах могут давно не менять провод, со временем изоляция его приходит в негодность, и также происходит замыкание фазы на ноль. Иногда могут постараться и грызуны, питаясь изоляцией. В любом случае на клеммах розетки будет одно и то же напряжение.

3. Вместо автоматов установлены пробки

В современных квартирных щитах устанавливают двойные вводные автоматы для однофазной цепи. Они срабатывают независимо от того, в какой цепи происходит неисправность. Отдельные автоматы могут иметь разбег по току срабатывания. Это же происходит и в старых домах, где все еще используются пробочные выключатели.

Независимо от того, применяются плавкие вставки или автоматический расцепитель, порог срабатывания может сильно отличаться друг от друга.

Если при возникновении неисправности или превышении мощности первой срабатывает пробка на нулевом проводе, то возникает ситуация, описанные выше – обрыв нуля.

Если сеть однофазная, то ничего страшного не будет, достаточно повторно включить или заменить плавкую вставку, и снова все будет работать. Но если в дом проведено три фазы, и работает трехфазный прибор, то в розетке две фазы появятся, и напряжение будет выше 220 В.

4. Ошибка электриков, в розетке действительно две фазы

Такие вещи происходят довольно редко, и связаны они с невнимательностью, торопливостью или другими факторами. Всегда следует помнить, что электричество не терпит пренебрежительного к себе отношения и наказывает порой очень сурово.

Также это всегда связано либо с ремонтом, либо со строительством. Поэтому после ремонта или при въезде в новый дом всегда лучше пройти с мультиметром и замерить напряжение во всех розетках.

Времени много это не займет, но бытовые приборы будут защищены от повышенного напряжения.

Но иногда перепутать фазы могут и сами электрики после аварии на линии и подключить вместо ноля другую фазу. Если свет отключили на длительное время, особенно после бури, то следует отключить все электроприборы, включенной можно оставить одну лампочку. Если произойдет ошибка, то пострадает только она одна. После этого обратиться в энергоснабжающую организацию.

5. Перекос фаз

Также по вине электриков может быть неправильно распределена нагрузка на каждую фазу. В идеале нагрузка на каждую фазу должна быть одинаковой.

В этом случае в нулевом проводе отсутствует какое-либо напряжение. Однако добиться таких условий практически невозможно. В каждой квартире в одно и то же время включаются потребители разной мощности.

Из-за этого общая нагрузка на одну фазу будет максимальной, на другую средней, а на третью минимальной. Чем больше нагрузка, тем большее напряжение попадает на нулевой провод.

В трехфазной сети фазы сдвинуты относительно друг друга на 120º, это приводит к тому, что потенциал на нулевом проводнике будет увеличивать напряжение на других нагрузках.

Причем чем меньше мощность этих нагрузок, а значит выше их сопротивление, тем большее напряжение будет действовать на них. При такой схеме самая нагруженная фаза будет иметь минимальное напряжение, а там, где нагрузки мало, напряжение повысится.

Причины пропадания нуля

Если говорить о неисправностях в квартире или доме, то можно выделить несколько причин:

• разрушение электрического контакта;
• отгорание;
• отключение автомата;
• механическое повреждение.

В домашней сети могут использоваться провода с алюминиевыми или медными жилами. Если их соединить напрямую, то между ними образуется окислительная пленка, которая является изолятором.

Вследствие этого нарушается электрический контакт, и ток не может пройти через этот участок. Тем не менее такие провода можно соединять между собой, используя переходной материал, например, используя винтовой зажим с промежуточной шайбой.

Другой вариант – применение соединительных зажимов, предварительно надев и закрепив на многожильном проводе специальный наконечник.

Использование наконечников тоже можно считать как одним из вариантов.

Пропадание нуля может произойти из-за перегорания провода. Это часто бывает в местах крепления, где контакт зажима ослаблен. Неплотное прилегание металлов ведет к появлению искры или дуговому разряду. Провод нагревается, и плавится жила. Обнаружить такую неисправность можно по обуглившейся изоляции.

Если в сети используются одинарные автоматы, то автомат, поставленный на ноль, может отключиться при неисправности. Если номинал автомата выбран намного меньше требуемого, то он может выгореть. Редко, но бывают случаи ошибочного отключения ноля, или забывают включить его после устранения неисправности.

И конечно же, при механическом повреждении нулевого провода вся последующая сеть оказывается без нуля. Часто начинающие электрики делают роковую ошибку, при снятии изоляции с провода они делают круговой надрез, повреждая внешнюю поверхность проводника. Со временем он ломается, особенно часто такое происходит с алюминиевыми жилами.

В каком месте может отгореть ноль

Чаще всего оплавление и перегорание провода происходит в местах с плохим электрическим контактом. Для нахождения неисправности потребуется мультиметр.

Переключатель режимов устанавливают на переменное напряжение не менее 300 В. В первую очередь проверяют ближайший ко входу в домашнюю сеть зажим, до которого можно добраться.

Это переключатели, автоматы, стоящие после счетчика. Замеряют напряжение между фазным и нулевым проводом, которое должно быть около 220 В. Если оно соответствует указанным параметрам, неисправность ищут дальше, если оно другое, необходимо вызвать электриков.

Далее проверяют распределительные коробки. Обычно бывает достаточно снять крышку, чтобы увидеть обгоревший провод. Изоляция на таких проводах обуглившаяся.

Нередко провод отгорает на самой розетке. Если проводка спрятана под штукатуркой, необходимо снять панель розеток и визуально осмотреть провода, подходящие к ним.

Самым тяжелым случаем бывает обрыв ноля в самой магистрали. Обнаружить визуально его не получится. Рассмотрим три способа обнаружения такой неисправности.

Неисправность в одной розетке, причины

Такая неисправность возникает у розетки, расположенной в самом дальнем месте, или если к ней идет один провод.

Это говорит о том, что нет либо фазы, либо ноля, либо она вовсе обесточена. Если она располагается в середине помещения и в соседней розетке, если таковая имеется, присутствует напряжение, то неисправна сама розетка.

Если соседней розетки нет, тогда проверяют напряжение на подводящем проводе, предварительно сняв крышку. Сразу осматривают розетку, чтобы в ней не было посторонних предметов, и она не была повреждена.

При отсутствии напряжения проверяют индикаторной отверткой наличие фазы. Если фаза есть, значит оборван ноль, если фазы нет, значит обесточен весь провод или обрыв фазы.

Обесточивают сеть, отключают все электроприборы и вставляют в розетку коротыш, это может быть вилка с коротким проводом, жилы которого очищены от изоляции и скручены.

Открывают распределительную коробку и прозванивают провод, идущий к розетке. Сопротивление должно быть близко к нулю. При других значениях можно говорить о повреждении провода.

Неисправность в нескольких розетках

Если нерабочими оказываются несколько розеток, расположенных в разных местах, то нужно искать неисправность в магистральном проводе.

Для этого отключают вводные автоматы, открывают распределительную коробку, которая запитывает неисправную розетку, расположенную ближе всего к счетчику.

Отыскивают подводящий провод, он должен приходить со стороны предыдущей коробки. Разматывают или снимают изоляцию. Включают вводной автомат и измеряют напряжение на этом проводе. Его не нужно отсоединять от других проводов.

Если он располагается на клеммной колодке и на нем присутствует напряжение, причина может заключаться в плохом контакте. Снова отключают автомат, разбирают и осматривают соединения.

Если используются медные и алюминиевые провода, то между ними должна быть стальная шайба. Если же на подводящем проводе напряжение не наблюдается, то можно говорить о неисправности провода между этой и предыдущей коробкой, идущей к счетчику.

Неисправность во всех розетках

Если в квартире есть свет и не работают только розетки, то сеть разделена, и неисправность нужно искать в автомате, к которому подключен питающий кабель данной розеточной группы.

Проверить напряжение на его входе и выходе, хорошо ли затянуты контакты? Если нет напряжения на входе автомата, необходимо проверить цепь от вводного автомата до него.

Обрыв нуля в трехфазной сети

Почему обрыв нуля трехфазной системы самый опасный режим, и как от него защититься?

При таком повреждении нельзя предугадать поведение напряжения, в любом случае оно не будет соответствовать номинальному, а это негативно скажется на электроприборах. Защититься от такой проблемы можно, использовав реле напряжения.

Оно защитит домашнюю сеть от любого опасного напряжения. Недостатком является то, что оно может срабатывать при импульсном скачке напряжения.

Владельцы собственного дома могут сделать для себя резервное питание от генератора: бензинового, дизельного или ветряного. Но это уже другая тема и здесь рассматриваться не будет.

Похожие материалы на сайте:

• Схема подключения розетки и выключателя
• Как на электрических схемах обозначают розетки
• Не работает выключатель освещения

Две фазы в розетке. Причины. Что делать?

Здравствуйте, уважаемые читатели сайта sesaga.ru. Иногда в электрической проводке возникает интересная неисправность, которая приводит неопытного электрика или простого любителя в затруднительное положение. Такой неисправностью является возникновение второй фазы в розетке, которая там оказывается на месте нуля, что заставляет сильно призадуматься.

На самом же деле на обоих гнездах розетки присутствует одна и та же фаза, так как в однофазной электрической сети переменное напряжение 220В формируется одним фазным и одним нулевым проводниками, и второй фазы там быть не может. Но именно понимание этого и вызывает некоторое недоумение, когда на месте штатного нуля обнаруживается фаза.

Если бы в розетке действительно оказалась вторая фаза, то напряжение между обеими фазами составило бы 380В и все включенные бытовые приборы пришлось бы нести в ремонтную мастерскую.

Немного теории.

Не вдаваясь в технические подробности можно сказать так, что однофазная электрическая сеть это такой способ передачи электрического тока, когда к потребителю (нагрузке) переменный ток течет по одному проводу, а от потребителя возвращается по другому проводу.

Возьмем, к примеру, замкнутую электрическую цепь, состоящую из источника переменного напряжения, двух проводов и лампы накаливания. От источника напряжения к лампе ток течет по одному проводу и, пройдя через нить накала лампы, раскалив ее, ток возвращается к источнику напряжения по другому проводу. Так вот, провод, по которому ток течет к лампе, называют фазным или просто фазой (L), а провод, по которому ток возвращается от лампы, называют нулевым или просто нулем (N).

При разрыве, например, фазного провода, цепь размыкается, движение тока прекращается и лампа гаснет. При этом участок фазного провода от источника напряжения и до места разрыва будет находиться под током или фазным напряжением (фазой). Остальная же часть фазного и нулевого проводов будут обесточены.

При разрыве нулевого провода движение тока также прекратится, но теперь под фазным напряжением окажутся фазный провод, оба вывода лампы и часть нулевого провода, отходящего от цоколя лампы к месту разрыва.

Убедиться в наличии фазы на обоих выводах лампы и на нулевом проводе, отходящем от лампы, можно индикаторной отверткой. Но если на этих же выводах и проводе измерить напряжение вольтметром, то он ничего не покажет, так как в этой части цепи присутствует одна и та же фаза, которую относительно себя измерить нельзя.

Вывод: между одной и той же фазой никакого напряжения нет. Напряжение есть только между нулевым и фазным проводом.

Совет. Для определения наличия фазы и напряжения в электрической сети необходимо совместное использование индикаторной отвертки и вольтметра. В качестве вольтметра можно использовать мультиметр.

А теперь перейдем к практике и рассмотрим некоторые ситуации с нулем, которые можно самостоятельно определить и по возможности устранить без привлечения службы коммунэнерго:

1. Обрыв нуля во входном щитке дома или квартиры;
2. Обрыв нуля на входе или внутри распределительной коробки;
3. Замыкание нулевой жилы на фазную при механическом повреждении изоляции.

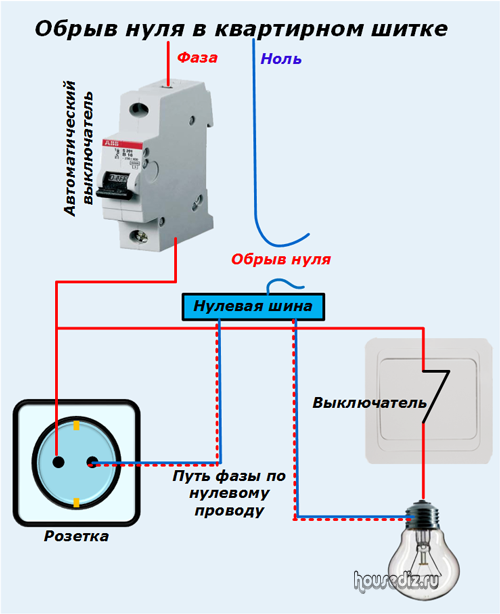

1. Обрыв нуля во входном щитке дома или квартиры.

Во входном щитке дома или квартиры нулевой провод может оборваться на вводном автоматическом выключателе или на нулевой шине. Как правило, ослабляется винтовое соединение, из-за чего теряется контакт между проводом и зажимом, или, в редких случаях, нулевой провод обламывается на зажиме и повисает в воздухе.

Также из-за плохого контакта между зажимом и проводом происходит нагрев и обгорание провода и, как следствие, между ними образуется большое переходное сопротивление в виде нагара, которое постепенно переходит в обрыв.

При отсутствии нуля все электрические приборы в доме работать не будут. Но если останется включенный в розетку хоть один бытовой прибор или останется включенный выключатель света, фаза через радиокомпоненты блока питания бытовой техники или нить накала лампы беспрепятственно пройдет на нулевую шину, а с шины на все нулевые провода электрической проводки. И как следствие, на обоих гнездах розеток и контактах выключателей будет присутствовать фаза. Это объясняется тем, что все нулевые провода электрической проводки соединяются вместе на нулевой шине.

Для определения такой неисправности достаточно отключить из розеток все бытовые приборы и отключить все выключатели света или выкрутить лампочки. После этих действий вторая фаза из розеток и контактов выключателей пропадет. Лечится неисправность восстановлением контактов на зажимах вводного автомата или на нулевой шине.

2. Обрыв нуля на входе или внутри распределительной коробки.

При обрыве нулевой жилы перед распределительной коробкой или в самой коробке проблема с нулем и работой электрооборудования будет именно в том помещении дома или квартиры, в которое распределяет напряжение данная коробка. При этом в соседних помещениях все будет работать в штатном режиме.

На рисунке выше видно, что перед левой распределительной коробкой произошел разрыв нулевой жилы провода, и фаза через нить накала лампы (нагрузку) попадает на розеточный ноль.

При поиске такой неисправности вскрывается проблемная коробка и находится скрутка общего нуля (она самая толстая в коробке). Жилы скрутки отрезаются, заново разделываются и опять скручиваются вместе.

Совет. Если провод медный, то скрутку желательно пропаять.

Когда ноль обрывается перед распределительной коробкой, как показано на верхнем рисунке, для поиска обрыва часто приходится вскрывать в стене штробу с этим проводом, чтобы найти место повреждения.

При поиске такой неисправности сначала в коробке находят скрутку с общим нулем и раскручивают на отдельные жилы. Затем каждая нулевая жила вызванивается до розеток и до потолка. Жила, которая не прозвонится, и будет являться входящим проводом в коробку.

Далее этот провод продергивается и вскрывается штукатурка в стене для поиска места повреждения провода. Однако такая неисправность относится к разряду трудновыполнимых, потому как ковырять стену мало кто берется – проще проложить новую трассу.

3. Замыкание нулевой жилы на фазную при механическом повреждении изоляции.

Может возникнуть ситуация, когда при сверлении отверстия, вкручивании самореза или забивании гвоздя в стену нарушается электрическая проводка. В довесок к этому, повреждение проводки сопровождается коротким замыканием, из-за которого провод повреждается полностью или частично. Лечится такая неисправность вскрытием места повреждения и восстановлением поврежденного участка провода.

Иногда при такой неисправности можно также наблюдать две фазы в розетке.
В момент замыкания происходит сварка фазной и нулевой жилы вместе, и поэтому фаза беспрепятственно попадает на нулевую жилу. Причем даже при выключенном из розеток электрооборудования и отключенных выключателей освещения фаза будет присутствовать на тех розетках и выключателях, на которые подается напряжение от этого провода.

Лечится неисправность восстановлением поврежденного участка проводки.

Если же остались вопросы, то в дополнение к статье посмотрите видеоролик, где также раскрыта тема обрыва нуля.

В этой статье мы рассмотрели только самые распространенные неисправности, возникающие в однофазной электрической сети при повреждении нулевой жилы провода. Теперь если у Вас в розетке появятся две фазы, Вы сможете легко определить и устранить подобную неисправность.
Удачи!

электрика — Странное отключение электроэнергии в некоторых комнатах — Кондоминиум

Также может быть обрыв нейтрали. Это вызывает «прерывистое» поведение, как вы описали.
В случае разомкнутой нейтрали происходит то, что, когда нет ничего, что могло бы заставить сбалансированный центр между одной расщепленной фазой 240 В, напряжение, которое видит каждая сторона, становится функцией того, что загружает услугу в любой данный момент, холодильники включаются и выключаются, свет выключается. включается и выключается при прохождении через дом и т. д.
Какой была сбалансированная система, вызванная центральным отводом трансформатора общего назначения, несущим любой ток дисбаланса, т.е. разность токов между суммой нагрузок подфазы A и нагрузок подфазы B теперь становится делителем напряжения, зависящим от квадрата общего последовательного тока AB, умноженного на действующее сопротивление каждого сегмента, а затем распределяется между сегментами, когда A и B действительно уравновешены, нейтраль не имеет ничего общего. По-настоящему сбалансированный не обеспечивает стабильного отображения в реальном мире в течение длительного времени, но в основном сбалансированный делает и может позволить отсутствующему нейтральному оставаться незамеченным в течение некоторого времени. Может быть, какое-то тонкое, полтергиестое ощущение от места, когда небольшие сдвиги в центре происходят в цепях питания, визуальных вольтметрах, лампочках.
Кто-то подключает обогреватель к фазе A, а к фазе B — телевизоры, стереосистемы, игровые приставки, модные бытовые приборы, маршрутизаторы, модемы, дерьмо IOT, всякая хрень, все дымят регуляторы входного напряжения, когда напряжение превышает 200 В.
Хорошо, может быть, в наши дни это не так уж и плохо. Многие источники питания в наши дни самонастраиваются на вход.

Я бы отключил все, что мне нравится, тем не менее.
После этого пара быстрых и грязных тестов может зафиксировать диагноз.

Если вы можете измерить напряжение на измерительной стороне главного выключателя или как можно ближе к точке, где это его детище, а не ваше (точка разграничения),
и у вас есть полное напряжение на 2 линиях, включите приличную однофазную нагрузку на время, достаточное для измерения на границе, между подфазой и нейтралью.
Тест 1) Если нейтраль разорвана выше по потоку, фен в ненагруженной в других отношениях системе будет отклоняться от центра, отдавая напряжение на другую ногу, пока она не истощит себя достаточно, чтобы действовать как регулятор. Вы увидите значительную разницу в напряжении между L1-N и L2-N. Конечно, подключенная лампа даст вам ту же информацию, но не подтверждение на всем пути до границы.

Если тест 1 не показывает смещающуюся середину, что он показывает? Если вы получаете 120 В-N с обеих сторон, и вы обнаружили неисправность. …

Тест 2) Если у вас есть электрическая сушилка (240 В), включите ее на сильный нагрев. если затронутые огни включаются внезапно, это отсутствующая подфаза или ее часть между панелью, питающей указанную область, и основной, если они оба присутствовали в тесте 1, который должен был быть тестом 0, или «Показывает ли он низкий уровень?» или отсутствие напряжения на одной ноге на служебном входе».
Низкий импеданс катушек нагревателя сушилки соединит A с B, при этом активная катушка поддерживает мертвую в определенных пределах. Хорошо для теста или даже чрезвычайной ситуации, но я бы не стал запускать его так долго.

Конечно, существует вероятность того, что проблемы того же типа могут возникнуть в результате тех же проблем, но на вспомогательном фидере или даже на ответвленном автоматическом выключателе на «вашей детской» территории ваших собственных панелей.
В многопроводной ответвленной цепи возможны оба условия, и завышенные дуговые выключатели не помогут вашему бедному оборудованию в случае разомкнутой нейтрали.

Плохая сторона корпуса с разомкнутой нейтралью — вероятность того, что большое напряжение попадет на дорогую электронику во время одного из этих событий смещения центра. Он даже не должен быть включен, он просто подключен к сети. За микросекунды наносится ущерб.

Коммунальная служба здесь, PGE, раньше предоставляла форму претензии в связи с отказом оборудования в случае «их ребенка», но сейчас у них много детей. Я не знаю, повлияло ли это на их отдел претензий так же сильно, как на их бряцание оружием, отдел коммутации сети.

электрические — Почему цепи 240 В не требуют нейтрали?

спросил
9 лет, 1 месяц назад

Изменено
8 месяцев назад

Просмотрено
477 тысяч раз

Кто-то сказал мне, что цепь 240В не требует нейтрального провода в кабеле. Может ли кто-нибудь объяснить это явление с точки зрения электричества и вообще объяснить, почему в цепях нужен и не нужен нейтральный провод?

• электрический
• 240 В
• нейтраль
• 120-240 В

2

В однофазной системе 120/240 В две незаземленные (горячие) ветви фактически подключены к вторичной обмотке распределительного трансформатора. Трансформатор фактически понижает напряжение до 240 вольт, так что две ветви представляют собой полную цепь на 240 вольт.

Заземленный (нейтральный) проводник подключается к центру катушки (средний отвод), поэтому обеспечивает половину напряжения.

Следовательно, если устройству требуется только 240 В, для питания устройства требуются только два незаземленных (горячих) провода. Если устройство работает от 120 В, необходим один незаземленный (горячий) проводник и один заземленный (нейтральный) проводник. Если устройству требуется как 120 В, так и 240 В, то необходимо использовать два незаземленных (горячих) провода и один заземленный (нейтральный) провод.

Если вы подключите нагрузку между двумя незаземленными ветвями цепи, вы увидите, что у вас есть полная цепь через катушку.

Если вы подключаете нагрузку между одним из незаземленных проводников и заземленным (нейтральным) проводником. Вы также можете получить полную схему, хотя только через половину катушки.

Так как эти цепи включают только половину катушки, напряжение также составляет половину (E _s = E _p N _s /N _стр. ).

9

Для второй части: сушилки для белья часто имеют нагреватели на 240 В и двигатели на 120 В. В печах используется 240 В для элементов и 120 В для лампочек. Они оба подключаемые и нуждаются в нейтральном.

Мой новый электрический водонагреватель на 240 В, не подключаемый, и использует старую проводку на 120 В. Электрик, производивший установку, пометил «старую» нейтраль черной лентой на каждом конце, чтобы предупредить, что сейчас жарко и что нейтрали нет…

В некоторых кодах электропроводки для каждой отдельной вилки в дуплексной розетке на кухне требуется отдельный выключатель. Они проводят линию 240 В к вилке, подключают две горячие линии к горячей на другой вилке, подключают одну нейтральную линию к обеим нейтралям, , и отламывают язычок, соединяющий две горячие линии .

4

Переменный ток требует обратного пути, электричество уходит в одну сторону и возвращается в другую. С проводкой 120 В в США у вас есть трансформатор с центральным отводом и двумя горячими выходами, которые в сумме составляют 240 В. Нейтраль — это центральный кран, который в сочетании только с одним из горячих дает вам 120 В. Используйте оба источника питания, и у вас будет 240 В. Единственное, что нужно для нейтрали, это получить цепь 120 В. Разумно подключить цепь 240 В с нейтральным проводником, даже если он вам не нужен для текущего устройства, поскольку проще один раз проложить дополнительный провод на случай, если он понадобится вам в будущем, но это не требуется, и электрики часто отрезают их. всевозможные углы, так как этот третий проводник значительно увеличивает стоимость провода.

Заземление отдельно от нейтрали, и его нужно включать в каждую цепь (хотя так было не всегда).

Попробую прояснить ситуацию. При переменном токе напряжение меняет направление 60 раз в секунду (60 герц) в США и 50 герц в Европе. Горячий провод (обычно черный или красный) — это «насос», который толкает или тянет. Нейтраль — это путь для возврата «выталкиваемого или вытягиваемого» тока. Таким образом, хотя по нейтрали протекает ток, на ней не должно быть напряжения, отличного от нуля. Думайте об этом как о поршневом водяном насосе, который тянет или проталкивает воду через трубку в банку, полную воды. Насос обеспечивает давление (напряжение), а бак (нейтральный) обеспечивает место, откуда вода может идти и выходить. Это не совсем точная аналогия, потому что, в отличие от электричества, воде не нужен обратный путь к насосу, но в остальном принципы очень похожи. Если цепь хорошо изолирована от окружающей среды, цепь может начать создавать собственное напряжение только потому, что она подвергается воздействию напряжения на проводах. В конце концов, без ссылки, как схема «узнает», где ноль вольт? Это напряжение может стать довольно высоким и может сильно ударить вас током, поэтому ему требуется опорное значение на нуле, чтобы снять дополнительный заряд, который просачивается в цепь, и тот, который «тянет его к нулю». Таким образом, мы присоединяем оголенный медный провод к нейтральному стержню в коробке автоматического выключателя, чтобы снять любой остаточный заряд, и подтягиваем стержень к тому же напряжению земли, которое равно нулю. Думайте о Земле как об океане электронов. Вы можете добавлять к нему и черпать из него, и это не имеет никакого значения в заряде, точно так же, как вы можете качать воду в океан или из океана весь день и не менять ее уровень. Мы подключаемся к этому огромному резервуару нулевого напряжения, вбивая в землю металлический стержень и присоединяя к нему другой конец оголенного медного провода. Тогда нейтральная шина всегда находится под нулевым напряжением, и вам не нужно беспокоиться о том, что вас может ударить током, когда вы прикоснетесь к плите или холодильнику. Итак, вы видите, что при нормальных условиях эксплуатации оголенный заземляющий провод имеет только нулевое напряжение без протекания тока. Нейтраль также равна нулю, но по ней проходит весь ток, который цепь использует для работы фена или другого электроприбора (поскольку весь ток, проходящий по черному проводу, должен возвращаться по белому нейтральному проводу, так как ему больше некуда деваться). идти). Черный и красный провода переключаются туда и обратно от -120 до нуля, до +120 и так далее. Черный и красный провода (также могут быть два черных провода) сдвинуты по фазе на 180 градусов, поэтому, когда на одном -120, на другом +120. Следовательно, разница между ними меняется от 240 в одной полярности до нуля, затем 240 в другой полярности и т. д. Мой друг сам проложил проводку в своем доме, но не понял этих принципов. Он подключил черные провода к одной фазе, а белый провод к другой фазе (вместо нулевой шины). Это сделало все его розетки на 240 вольт вместо 120. Когда он включил питание, он испортил все электроприборы, которые он включал, и ему пришлось заменить большую часть своих новых электроприборов. Надеюсь это поможет!

Земля или земля вместе одинаковы. В электрических системах система электропроводки представляет собой проводник, который обеспечивает путь к земле с низким импедансом, чтобы предотвратить попадание опасного напряжения на оборудование. Термины «земля» (североамериканская практика) и «земля» (в большинстве других англоязычных стран) используются здесь как синонимы). В нормальных условиях заземляющий проводник не проводит ток.
Но нейтраль — это проводник цепи, по которому в нормальном режиме протекает ток, который соединен с землей (или землей).
Ссылка википедия

1

Проще говоря, нейтраль — это просто еще один проводник . Она не имеет никакого отношения к системе защитного заземления, кроме той, которую мы создали при соединении системы. Он называется «нейтральным», потому что это проводник, ближайший к напряжению земли.

Произвольно выбирается проводник, который нужно соединить с землей. Можно разместить нейтраль в странном месте (треугольник с дикой ногой) или вообще не соединять провода (нормальный треугольник) и, таким образом, не иметь нейтрали.

Выбор места подключения системы к земле произволен и даже не требуется.

Если бы мы были где-нибудь, это имело бы смысл, скажем, на Филиппинах… мы могли бы даже соединить двухфазную систему 120/240, так что средний провод 120 В от нейтрали, а дальний провод 240 В от нейтрали. Дело в том, что это произвольно.

Для всех электрических цепей требуется 2 «стороны» или «ветви» питания независимо от напряжения или полярности, будь то цепь 12 В постоянного тока в автомобиле, настенная розетка 120 В переменного тока или розетка 220 В для сушилки.
1 горячая нога — 120 вольт, 2 горячие ноги — 240 вольт на обе ноги.
со схемой на 120 вольт мы используем только 1 горячую ветвь, так что же будет со 2-й ветвью, если не с другой стороны питания, это будет горячая ветвь?
Мы используем «нейтральный», нейтральный — это земля, земля — это буквально грязь планеты.
земля есть земля. В ваш дом входят только 3 ноги или провода, и 2 из них горячие ноги,
120 вольт на каждом или 230 вольт на обоих.
Причина, по которой мы не можем объединить землю и нейтраль после отключения службы, заключается в том, что земля должна быть альтернативным путем, а не параллельным путем к земле.
Это сводит на нет его цель объединить их после падения службы.
Таким образом, в основном нам нужны 2 стороны или ветви питания в любой цепи, поэтому, если вам не нужны обе горячие ветви, то нейтраль — ваш единственный вариант.
Территория никогда не была в торговых точках дома до 19Земля 50-х

— это пандус для отвода ошибочного напряжения, который можно использовать, а не использовать наши тела! мы должны войти в цепь.

Для всех электрических цепей требуется 2 стороны питания, назовем их L 1 и L 2
Это могут быть 2 горячие ветви 120 вольт как в цепи 230 вольт или 1 горячая ветвь 120 вольт и нейтральная ветвь для противоположной стороны питания. Земля — ​​это Земля, и она также Нейтральна, в Европе Землю называют Землей. В любом случае для всех электрических цепей требуется 2 стороны или ветви питания, будь то 1 горячая ветвь или 2, если для замыкания цепи требуется нейтральная ветвь. Ground и Neutral — это Земля, Земля — это то, что звучит так, будто это почва/грязь нашей планеты. В более старых системах не было оснований, основания предназначены только для безопасности, и в результате их нельзя объединять с Нейтралом за пределами сервисного обслуживания, поскольку это должен быть альтернативный путь к Земле / Земле, если они объединены, земля больше не является альтернативой. путь просто параллельный путь к земле.
Заземление. Обеспечение того, чтобы напряжение между оборудованием и ЗАЗЕМЛЕНИЕМ не было смертельным даже в нетипичных условиях, таких как неисправность или молния.

Заземление- [Предположим, что вы имели в виду ПРОВОДНИК заземления.] Проводник, предназначенный для заземления оборудования. Обычно это делается через оголенный проводник. Это делается потому, что земля имеет непостоянный и часто высокий импеданс.
