Какими нормативными документами следует руководствоваться и какие мероприятия выполнять при прокладке транзитных кабелей через пожароопасные помещения/зоны?

23 января 2018 в 10:00

Вопрос касается транзитной прокладки электрических кабелей (230-400 В) через пожароопасные помещения/зоны (категория по ПУЭ) в жилых и общественных зданиях.

Согласно ПУЭ п.7.4.37 «Через пожароопасные зоны любого класса, а также на расстояниях менее 1 м по горизонтали и вертикали от пожароопасной зоны запрещается прокладывать не относящиеся к данному технологическому процессу (производству) транзитные электропроводки и кабельные линии всех напряжений».

Однако, согласно ГОСТ Р 50571.4.42-2012 «Требования по обеспечению безопасности. Защита от тепловых воздействий» п. 422.3.5, требования которого относятся к помещениям с наличием пожароопасных обрабатываемых или складируемых материалов: «Электропроводки, которые пересекают эти помещения, но не предназначены для использования в них, должны удовлетворять следующим условиям:….». В примечании к п. 422.6 «Выбор и монтаж оборудования в помещениях, в которых может подвергаться опасности невосполнимое имущество» указано «Для защиты от пожара могут быть применены следующие меры:…».

Также в ГОСТ Р 50571.4.42-2012 отсутствует такое понятие как «пожароопасная зона», требования данных пунктов 422.3 относятся к помещениям.

ПУЭ запрещает прокладку транзитных кабелей через пожароопасные зоны, а также на расстояниях менее 1 м по горизонтали и вертикали от них. На расстояниях более 1 м от пожароопасной зоны прокладка транзитных кабелей по пожароопасному помещению не запрещена согласно ПУЭ и никаких специальных требований не предъявляется.

ГОСТ Р 50571.4.42-2012 не выделяет пожароопасные зоны внутри пожароопасных помещений (с наличием пожароопасных обрабатываемых или складируемых материалов), но предъявляет требования к электропроводкам прокладываемым через данные помещения.

Какими нормативными документами следует руководствоваться и какие мероприятия выполнять при прокладке транзитных кабелей через пожароопасные помещения/зоны? И относятся ли данные требования к пожароопасному помещению или зоне?

Ответ

АО «Нанософт»

Используемые нормативные источники


  • ПУЭ . Правила устройства электроустановок. Издание 7


  • Технический регламент. Технический регламент о требованиях пожарной безопасности


  • СП 31-110-2003. Проектирование и монтаж электроустановок жилых и общественных зданий


  • СП 6.13130.2013. Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности


  • СП 113.13330.2012. Стоянки автомобилей


  • ГОСТ Р 50571.4.42-2012. Электроустановки низковольтные. Часть 4-42. Требования по обеспечению безопасности. Защита от тепловых воздействий


  • СП 256.1325800.2016. Электроустановки жилых и общественных зданий. Правила проектирования и монтажа


  • Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона ‘Технический регламент о безопасности зданий и сооружений’


  • ГОСТ Р 50571.4.42-2017. Электроустановки низковольтные. Часть 4-42. Защита для обеспечения безопасности. Защита от тепловых воздействий



По теме этого документа

Транзитная прокладка кабеля через здания и помещения по ПУЭ

Транзит кабеля представляет собой кабельные линии и электропроводку. Он обязательно проходит сквозь все помещение, но при этом не относится к определённому технологическому процессу и ни коим образом не питает потребителей.

Многих людей мучает вопрос, касающийся транзитной прокладки кабеля через пожароопасные помещения. Связано это с тем, что безопасность подобных помещений зависит в первую очередь от правильных проектных решений в плане электрической части.

Глава 7.4 в правилах устройства электроустановок регламентирует основные правила монтажа электроустановок непосредственно в пожароопасных участках промышленных предприятий. Однако определенные ведомственные нормы технологического проектирования иногда ужесточают определённые требования этой главы. В подобной ситуации лучше всего следовать действующим ведомственным нормам.

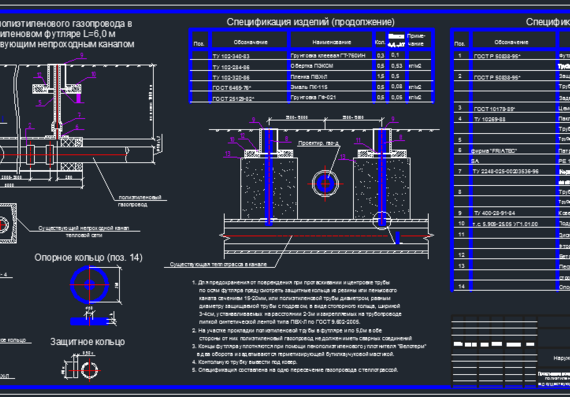

Транзитная прокладка кабеля через здание

В ПУЭ дополнительно приведена классификация всех пожароопасных установок, если рассматривать их непосредственно с точки зрения опасности для всех кабельных прокладок. При этом все оболочки проводки из металла для собственной безопасности следует покрыть специальным антикоррозийным составом или отдать предпочтение негорючему лаку.

Однако вполне допустимо в пожароопасных наружных установках или на эстакадах прокладывать проводку совместно с трубопроводом, в котором протекает Главное в процессе не забывать, что монтировать электропроводку необходимо исключительно с противоположной стороны от самого трубопровода. Соединять все кабельные жилы из алюминия в зданиях с высоким классом пожароопасности следует пайкой или, как вариант, сваркой.

Транзитная прокладка кабеля характеризуется тем, что устройства, созданные для ввода проводки в различные приборы обязаны подходить под их исполнение, определённый класса помещения и способ установки.

Транзит кабелей через пожароопасные помещения

Важно учитывать, что монтировать электрику на взрывоопасных объектах рекомендуется исключительно специально созданным для этой цели кабеля. Дополнительно необходимо четко следовать всем требованиям, которые прописаны в:

  • ГОСТ;
  • СНиП;
  • ПУЭ.

Только так в будущем получится сделать помещение безопасным на все сто процентов.

Ключевые требования

В каждом из взрывоопасных объектов необходимо использовать особый кабель в процессе монтажа электропроводки. Несмотря на то, что зоны опасности обычно имеют разный класс, у проводника всё равно должна быть определенная оболочка. Наиболее часто это:

  • Оболочка из алюминия и резины.
  • Оболочка из бумаги и резины.
  • Оболочка из поливинилхлорида и резины.

Однако следует учитывать, что при прокладке транзитных кабелей через помещения, которые отличаются повышенной взрывоопасностью, строго настрого не рекомендуется применять изделия с изоляцией на основе полиэтилена.

Так как участок с показателем опасности B1 и B1a принято считать по-настоящему опасным, то в кабельной линии непременно должны присутствовать жилы из меди. Чтобы проложить необходимые коммуникации в месте с классом опасности B16, B1г, B11 и B1а, официальные документы рекомендуют выбирать кабель, состоящий преимущественно из алюминиевых жил, который будет дополнительно надежно защищен изоляцией из этого же материала. Для подобных зон строго запрещено выбирать неизолированные проводники.

Прокладка кабеля транзитом на потенциально взрывоопасном объекте — это процесс непростой, поэтому все нормативные акты советуют обратить более пристальное внимание на электропроводку с такими маркировками как:

  • ВБбШв;
  • КВБбШв;
  • ВБВ;
  • КПГН;
  • АВБВ.

Это самая распространенная проводка, которая подходят именно для помещений с высокими показателями взрывоопасности.

ПУЭ: транзит кабелей

На сегодняшний день представлено несколько способов монтажа транзитных кабелей, каждый из которых четко обозначен в ПУЭ. Согласно нормативным актам, в электросетях с напряжением менее одного Киловатта, чтобы провести заземление или зануление следует выбирать специальную четвёртую жилу провода.

Если здание имеет класс угрозы B1 и B1a, то прокладывать кабельную линию следует в специальных трубах, однако располагаться она будет на стене. При этом конец трубы следует дополнительно обработать и уплотнить, используя трубные сальники.

Установка проводки особых местах, где взрывоопасный участок переходит в простое помещение тоже следует осуществлять по определённой технологии. Важно прежде всего устанавливать трубные сальники именно на том участке, где зона опасности достигает максимально высоких показателей.

Если электрику будут прокладывать между помещениями с равнозначным показателем угрозы, то трубные сальники, согласно всем правилам, устанавливают именно в той части, где смесь демонстрирует самый высокий показатель угрозы. Однако если показатель угрозы составит B1, то сальники, согласно нормам, придется расположить одновременно в обеих частях помещения.

Также стоит запомнить, что кабельная линия, проложенная сквозь перекрытия, обязана выходить из поверхности пола примерно на пятнадцать см.

Если до сих пор остались какие-либо вопросы по поводу транзитной прокладки кабелей, то следует обратиться за помощью к специалистам электролаборатории Мегаватт Сервис. Они с радостью ответят на все вопросы и помогут решить вопрос с монтажом.

Что нужно и чего нельзя делать при прокладке кабеля Ethernet

С каждым годом прокладка кабелей Ethernet становится все более важной в нашем мире постоянно развивающихся технологий, особенно из-за Интернета вещей (IoT), а теперь и промышленного Интернета. вещей (IIoT). Концепция IoT предполагает развитие Интернета, в котором повседневные объекты имеют сетевое подключение, что позволяет им отправлять и получать данные.

Правильно установленный сетевой кабель Ethernet сокращает время простоя и обеспечивает непрерывный поток данных, соединяя ваши системы данных и сетевые устройства, такие как маршрутизаторы, модемы, адаптеры и любые другие «вещи», которые необходимо подключить по всему вашему объекту.

Планирование Прокладка сетевого кабеля

Учитывая, что вы заранее определили центральное место, где будут заканчиваться все ваши кабели, вы можете приступить к планированию прокладки сетевого кабеля. Имейте в виду, что это центральное место для вашего кабеля должно быть достаточно большим, чтобы вместить ваш текущий проект, а также любые будущие планы расширения сети передачи данных на вашем предприятии. Если кабель будет подвергаться воздействию каких-либо суровых условий, выберите кабель, обладающий промышленными прочностными характеристиками, такими как длительный срок службы при изгибе и устойчивость к ультрафиолетовому излучению, порезам, истиранию, маслам, химическим веществам и экстремальным температурам.



Выбор Проводка Ethernet

  • PROFINET: В этом промышленном кабеле Ethernet используется экранирование из фольги и оплетки для защиты сигналов от помех, ожидаемых на заводских этажах.
  • CAT6: Эти кабели обратно совместимы со всеми предыдущими кабелями CAT, имеют провода большего сечения, могут иметь большую длину, поддерживают пропускную способность до 10 Гбит/с и полосу пропускания 250 МГц и имеют более длительный срок службы.
  • CAT6A: Этот кабель Ethernet удваивает пропускную способность CAT6, работая на частоте до 500 МГц, и может работать на больших расстояниях — до 100 метров.
  • CAT7A : Проводка CAT7A Ethernet поддерживает 10-гигабитный Ethernet, частоты до 1000 МГц и является жизнеспособной альтернативой оптоволоконным кабелям.

Как проложить кабель Ethernet

Что делать: Перекрестить кабель под углом 90 градусов угол, чтобы избежать помех.

Не прокладывайте кабель в небезопасных местах

  • В какой-то момент вам может понадобиться провести кабель по потолку или стене. Убедитесь, что кабель не касается потолочной плитки, и не прокладывайте кабель по электропроводке, водопроводным трубам или любым другим трубам, так как это небезопасно и может не пройти проверку.
  • Не прокладывайте кабели передачи данных под полом.

Следует: использовать различные цветовые схемы

  • Разделение цветов кабелей удобно и позволяет организовать линии передачи данных.

Нельзя: связывать кабели слишком туго

  • Перегнутый кабель может отрицательно сказаться на сети и снизить качество кабеля.
  • Кабели, которые связаны слишком туго, трудно устранить, если когда-либо возникнет проблема.

Сделать: Маркировать кабель

Задайте себе следующие вопросы, чтобы помочь в процессе маркировки:

  • Для какого местоположения предназначен кабель?
  • Как это было прекращено?
  • Кабель для Ethernet или разъем?

Не прокладывайте кабели через стойки

Наличие слишком большого количества кабелей в вашем центре обработки данных приведет к избыточному нагреву, что нехорошо, поскольку стойки должны оставаться прохладными.

Необходимо: использовать эффективную систему управления проводами

  • Используйте безопасное и эффективное устройство для связывания проводов (например, Velcro® или кабельные стяжки ) для прокладки кабелей между стойками.
  • Разместите провода в коммутационной панели.
  • Оденьте кабели, не ныряя и не пересекая кабели.
  • Создайте простую карту расположения кабелей, которая будет служить быстрой и простой справочной информацией для поиска кабеля для ремонта или замены.

Не следует: оставлять провода незащищенными от заделок

Если оставлять проводку кабеля Ethernet незащищенной за заделки, это может привести к повреждению провода внутри заделки и может сломаться внутри вилки.

Сделать: приобрести соединительный кабель

Покупка кабеля с предварительно подключенными разъемами упрощает установку plug-and-play и обеспечивает точную сборку, которая необходима.

Подготовьте свои системы данных к более разумному будущему

Интернет вещей описывает мир, в котором (почти) все может быть подключено и будет интеллектуальным образом обмениваться данными. Сократите время простоя и подготовьте системы данных вашего предприятия к гораздо более разумному будущему коммуникаций. Начните свой план установки сетевого кабеля сегодня, загрузив лист «Что нужно и чего нельзя делать при установке кабеля Ethernet» компании TPC Wire & Cable®, включая лист «Создайте собственные комплекты кабелей Ethernet».



Что такое связывание проводов?

Сообщение: Sycor Marketing

Сегодня провода и кабели используются в обществе миллионами, и благодаря этим различным применениям производители и дистрибьюторы создали то, что известно как «услуги с добавленной стоимостью». Эти услуги предлагаются в качестве экономичного способа помочь электрикам сэкономить трудозатраты, время и расходы. Один из этих недооцененных сервисов, который часто упускают из виду   Связывание проводов и кабелей .

Архив блога Sycor

Пример сокращения услуг с добавленной стоимостью Дополнительная плата. Люди часто забывают, что эти услуги предназначены для того, чтобы сэкономить больше для клиентов. Да, есть небольшая надбавка, но наиболее рентабельно иметь мощную машину, которая за пару часов отрежет десятки тысяч метров проволоки до нужной длины, или лучше нанять одного из ваших квалифицированных рабочих. стоять там с ножницами и резать его.

  1. Это будет стоить дороже.
  2. Может привести к человеческой ошибке.
  3. Более чем вероятно, что некоторые материалы будут потрачены впустую.
  4. Вам придется заплатить своему рабочему за дополнительное время.



Не в комплекте Комплектация


Разборка жгута проводов

Пакетирование — аналогичная услуга в том смысле, что она экономит время, труд и деньги. Связывание проводов — это когда вы берете 2 или более электрических кабелей и связываете их вместе, используя специальную связку. Цель связывания состоит в том, чтобы удерживать определенные кабели вместе на среднем и большом расстоянии. Это позволяет эффективно организовать эти кабели таким образом, чтобы упростить ваше приложение. Имея различные доступные конструкции, а также индивидуальные запросы на связывание, связывание проводов может эффективно помочь в самых разных сложных приложениях.




Различные типы пучков проводов

Прямой жгут проводов

В прямом жгуте проводов все провода связаны, а не скручены рядом с другим. Пучок обычно держится вместе от точки А до точки Б, практически без прорывов. Конфигурация прямого пучка проводов обычно укладывается в лотки и может быть установлена ​​довольно легко. Прямой жгут проводов не так гибок, как другие конфигурации, но легко настраивается и обеспечивает постоянную организацию рабочих мест во время обслуживания. Пучок прямых проводов является одной из наиболее популярных конфигураций из-за преимуществ, которые он предлагает, приложений, в которых он используется, а также потому, что мы предлагаем индивидуальную печать и разметку для повышения организации.



Преимущества прямого жгута проводов:

  • Конфигурация прямого жгута способствует распределению тепла и минимизирует сопутствующие риски. Это постоянная проблема с плотно намотанной спиральной конфигурацией жгута проводов.
  • Прямой жгут проводов не должен быть втянут на место (кабели, желоба или желоба).
  • Обеспечивает более организованную и эффективную разводку.
  • Упрощает техническое обслуживание и экономит время и трудозатраты.



Прямой жгут проводов Применение:

  • Генераторы
  • Электростанции
  • Установки для отходов
  • Строительство систем ОВКВ
  • Больницы
  • Системы светодиодного освещения

В целом, прямая конфигурация жгута проводов является хорошим выбором, когда большое количество проводов размещается рядом друг с другом. Эта конфигурация также является самой надежной и простой, но все же требует точного измерения длины перед заказом.




Укладка проводов в шахматном порядке

Когда дело доходит до связывания проводов, каждая конфигурация имеет определенные атрибуты, которые делают ее более удобной для определенного набора приложений. То же самое можно сказать и о конфигурации пучков проводов в шахматном порядке. Пучок проводов в шахматном порядке очень похож на конструкцию прямого жгута, так как все провода укладываются прямо и рядом друг с другом. Что делает этот пучок уникальным, так это то, что основной пучок состоит из более мелких пучков, и при желаемой длине меньшие пучки могут отламываться. Это делает разводку и монтаж проводки в нескольких системах намного более эффективными и экономит пространство.



Кабели, используемые для укладки в шахматном порядке:

  • Электронные
  • Коаксиальный кабель
  • Оптоволокно
  • Строительный провод
  • Кабели для передачи данных
  • РВ90
  • Т90
  • Соединительный провод
  • Кабель лотка
  • и многое другое!

Связывание проводов в шахматном порядке Применение:

  • Солнечные панели
  • Строительство
  • Системы безопасности
  • Конвейерные системы
  • Больницы
  • Системы светодиодного освещения

В целом жгут проводов, расположенный в шахматном порядке, представляет собой уникальную конструкцию, которая при правильном планировании может значительно облегчить применение. Возможность разъединения в нескольких точках помогает заказчикам выполнить несколько монтажных работ, так как при необходимости могут оторваться кабели разных типов. Возможность объединения строительных проводов, осветительных проводов, кабелей передачи данных и кабелей любого другого типа позволяет сэкономить огромное количество места и времени. Связывание проводов в шахматном порядке является одной из самых сложных конфигураций для заказа, но это также конфигурация, которая максимально выигрывает от дополнительной простоты, которую обеспечивает связка.




Спиральный жгут проводов



Спиральный жгут похож на прямой жгут, но имеет несколько уникальных качеств. В спиральном пучке кабели связаны вместе и туго скручены. Это делается для 2 видов преимуществ.

1.  Тугое скручивание помогает остановить электромагнитные помехи ( Электромагнитные помехи ). Именно поэтому спиральный пучок предпочтительнее других конструкций в центрах обработки данных и системах связи.

2.  Вторым важным преимуществом спирального связывания проволоки является возможность протягивания ее через канал. В отличие от других конструкций (прямых и в шахматном порядке), которые необходимо прокладывать в каналах или лотках, спиральный пучок проводов можно протягивать и скручивать до поворотов на 90°.



Преимущества связывания спиральных проводов

  • Используется для длинных протяжек через кабелепроводы.
  • Большинство компактных конструкций обеспечивают повышенную гибкость.
  • Спиральный пучок проводов помогает остановить электромагнитные помехи в электронных приложениях и устройствах передачи данных.
  • Обладает повышенной гибкостью.

Дополнительные области применения для связывания спиральных проводов:

  • Системы передачи данных и связи
  • Промышленная робототехника и автоматизация
  • Ветряные и солнечные электростанции
  • Конвейерная система
  • Больницы
  • Системы управления

Кабели, используемые в спиральной скрутке:

  • Электронные
  • Коаксиальный кабель
  • Оптоволокно
  • Строительный провод
  • Кабели для передачи данных
  • Кабель лотка
  • и многое другое!



В целом спиральный пучок проводов представляет собой уникальную конструкцию, которая идеально подходит для любого типа приложений для передачи данных или связи.
