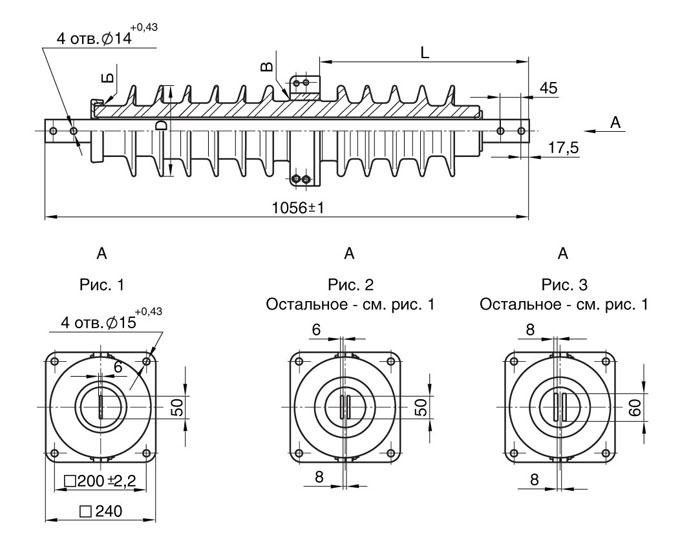

Проходной изолятор 35 кв наружной установки: Полимерные проходные изоляторы на напряжение 35 кВ ИППУ-35/1000-8 УХЛ1 | Маркет

Опорные изоляторы на напряжение 35 кВ типа ОСК 20-35 УХЛ1 | АО «НПО»ИЗОЛЯТОР»

Если Вы не смогли найти опорный изолятор по своим параметрам скачайте пожалуйста опросный лист, заполните его и пришлите нам.

Опорные стержневые полимерные изоляторы наружной установки с кремнийорганической защитной оболочкой типа ОСК 20-35 предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций переменного тока напряжением до 35 кВ. В качестве элемента, воспринимающего механические нагрузки, в изоляторах используется высокопрочный стеклопластиковый стержень, соизмеримый по прочности с легированными конструкционными сталями. Отсутствие внутренней полости, в отличие от трубчатых изоляторов, исключает вероятность электрического пробоя внутри трубы, тем самым, существенно повышает надежность изолятора.  Высокая гидрофобность поверхности цельнолитой защитной оболочки из кремнийорганической резины (силикона) практически в любых условиях загрязнения  обеспечивает низкие токи утечки (на 1 — 2 порядка ниже, чем у фарфоровых изоляторов), что, в свою очередь, повышает разрядные характеристики и положительным образом влияет на энергосбережение.  Изолятор имеет несколько модификаций по строительной высоте, степени загрязнения, размерам крепежных отверстий во фланцах. По согласованию с заказчиком возможны другие исполнения изоляторов по присоединителным размерам. Изоляторы могут использоваться в составе изоляционных колонок на напряжения 110, 150 и 220 кВ без использования дополнительной экранной арматуры, и на напряжение 330 кВ с использованием дополнительной экранной арматуры.  В большинстве случаев, НПО Изолятор рекомендует на напряжения 110, 150, и 220 кВ использовать не составные, а цельные изоляторы типа ОСК 110, ОСК 150 и ОСК 220 кВ, являющиеся более надежными механически и электрически, поскольку не имеют промежуточных соединительных элементов (фланцев), снижающих электрическую прочность составной колонки.

ОПОРНЫЕ СТЕРЖНЕВЫЕ ПОЛИМЕРНЫЕ ИЗОЛЯТОРЫ НАРУЖНОЙ УСТАНОВКИ НА НАПРЯЖЕНИЕ 35 кВ

Наименование параметра	Значение параметра для модификаций по строительной высоте и степени загрязнения
	А-2 Б-2 В-2 Г-2 Д-2 Е-2 Ж-2 И-2	А-3 Б-3 В-3 Г-3 Д-3
Номинальное рабочее напряжение, кВ	35
Наибольшее рабочее напряжение, кВ	40,5
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее	120	140
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее	110	120
50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее	42
Выдерживаемое напряжение грозовых импульсов, кВ, не менее	200	220
Механическая разрушающая сила при изгибе, кH, не менее	20
Механический разрушающий крутящий момент, кHм, не менее	4
Механическая разрушающая сила при растяжении, кH, не менее	200
Механическая разрушающая сила при сжатии, кH, не менее	1000
Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более	II	III
Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более	IV	V

Изоляторы изготавливаются по ТУ 3494-011-54276425-2004 и соответствуют ГОСТ Р 52082

Присоединительные размеры изоляторов ОСК 20-35 УХЛ1

Обозначение изолятора	Н стр. мм	Верхний фланец			Нижний фланец			Длина пути утечки, мм	Масса, кг
		D, мм	□ C, мм	d, мм	D1, мм	□ B, мм	d1, мм
ОСК 20-35-А-2 УХЛ1	500	Ф225	□160	4отв. Ф18	Ф254	□180	4отв. Ф18	1050	19,5
ОСК 20-35-Б-2 УХЛ1	500	Ф225	□160	4отв. Ф18	Ф225	□160	4отв. Ф18	1050	19,5
ОСК 20-35-В-2 УХЛ1	500	Ф140	□ 99	4отв. М12	Ф254	□180	4отв. Ф18	1050	18
ОСК 20-35-Г-2 УХЛ1	500	Ф170	□120	4отв. Ф18	Ф225	□160	4отв. Ф18	1050	18
ОСК 20-35-Д-2 УХЛ1	500	Ф198	□140	4отв. Ф18	Ф198	□140	4отв. Ф18	1050	18
ОСК 20-35-Е-2 УХЛ1	500	Ф140	□ 99	4отв. М12	Ф225	□160	4отв. Ф18	1050	18
ОСК 20-35-Ж-2 УХЛ1	500	Ф198	□140	4отв. М16	Ф198	□140	4отв. Ф18	1050	18
ОСК 20-35-И-2 УХЛ1	500	Ф254	□180	4отв. Ф18	Ф254	□180	4отв. Ф18	1050	19
ОСК 20-35-А-3 УХЛ1	570	Ф140	□ 99	4отв. Ф18	Ф198	□140	4отв. Ф18	1300	20
ОСК 20-35-Б-3 УХЛ1	570	Ф140	□ 99	4отв. М12	Ф198	□140	4отв. Ф18	1300	20
ОСК 20-35-В-3 УХЛ1	560	Ф127	□ 90	4отв. М16	Ф127	□ 90	4отв. М16	1300	17
ОСК 20-35-Г-3 УХЛ1	560	Ф127	□ 90	4отв. М16	Ф178	□126	4отв. Ф18	1300	18
ОСК 20-35-Д-3 УХЛ1	560	Ф127	□ 90	4отв. М12	Ф127	□ 90	4отв. М12	1300	17

Язык
Русский

Проходной изолятор ИП, ИПУ, ПМА 10, ИППУ

Категории

• Опорные
• Штыревые
• Фарфоровые
• Стеклянные
• НП 18, ОНШП, ТП 20, ШПУ,
• Стержневые
• Фарфоровые
• Стеклянные
• Полимерные
• Комплектующие
• Крюки
• Колпачки
• Подвесные
• Нормального исполнения
• С увеличенным вылетом ребра
• С двойным ребром
• Специального исполнения
• Изолятор лк 70
• Проходные
• С токопроводом
• Без токопровода
• Изолятор ИППУ

Главная »
Продукция » Изоляторы » Проходные

ООО «ЭнергоКомплект» предлагает со своих складов изоляторы в широком ассортименте.

Вы можете приобрести у нас изоляторы:

• с токопроводом (токоведущими шинами) типа:

  — ИП для внутренней установки

  — ИПУ для наружной установки

---

• без токопровода типа ПМА 10

---

• полимерные типа ИППУ

Общее описание проходных изоляторов
Проходные изоляторы применяются при переходе проводов сквозь стены или для ввода напряжения внутрь металлических баков трансформаторов, конденсаторов, выключателей и других аппаратов.

Основным изолирующим материалом изоляторов является фарфор и полимеры.
Проходные изоляторы на напряжение 6 — 35 кВ изготавливаются чаще всего фарфоровыми. Конструктивное их выполнение определяется напряжением, током, допустимой механической нагрузкой на изгиб и окружающей средой.
В проходных изоляторах на напряжение 35 кВ и выше, помимо фарфора, широко используется бумажно-масляная и маслобарьерная изоляция.

Изолятор (рис. 1) состоит из фарфорового тела цилиндрической формы 1, плотно скрепленного с помощью армированных на цементе металлических концевых колпачков 2 с токоведущим стержнем 3. Фланец 4 служит для крепления изолятора к стене здания или корпусу аппарата. Так же как и изоляторы других типов, проходные выполняются таким образом, что бы напряжение пробоя было выше напряжения перекрытия вдоль поверхности.

Напряжение пробоя фарфоровых проходных изоляторов зависит от толщины фарфора. Однако конструкция таких изоляторов практически определяется необходимой механической прочностью, расчетным напряжением перекрытия и мерами по устранению короны.

Изоляторы на 3—10 кВ выполняются с внутренней воздушной полостью 5.

Проходные фарфоровые изоляторы: а — на напряжения 6 — 10 кВ для внутренней установки, б — на напряжение 35 кВ сплошной конструкции для наружной установки.

Специальных мер для устранения возможности коронирования при таких напряжениях принимать не надо. При напряжениях 20—35 кВ возможно появление короны у стержня напротив фланца, где наблюдается наибольшая напряженность поля в воздухе. Для предотвращения коронирования изоляторы на такие напряжения изготавливаются без воздушной полости (рис. 1, б). При этом наружная поверхность фарфора металлизируется и соединяется со стержнем.

Для устранения возможности появления разрядов у фланца фарфоровая поверхность под ним также металлизируется и заземляется. Напряжение возникновения скользящих разрядов от фланца вдоль поверхности фарфора и, следовательно, напряжения перекрытия по поверхности могут быть увеличены снижением поверхностной емкости. Для этого или увеличивают диаметр изолятора у фланца, или поверхность изолятора выполняют ребристой, располагая более массивные ребра вблизи фланца.

Изоляторы, предназначенные для ввода напряжения из одной среды в другую (воздух — масло и т. д.), выполняются несимметричными относительно фланца. Например, путь перекрытия в масле можно брать в 2,5 раза меньшим, чем в воздухе. Ввод, один конец которого находится в помещении, а второй — на открытом воздухе, изготавливается также несимметричным, наружная часть имеет более развитую ребристость для увеличения мокроразрядного напряжения.

Материал размещенный на данной странице заимствован по адресу: http://electricalschool.info/main/visokovoltny/1221-opornye-i-prokhodnye-izoljatory.html

Втулки | Поликаст

Фильтровать по

Тип

• Окно (стена) Втулка
• Первичное отключение
• Втулка трансформатора
• Втулка распределительного устройства
• Вторичная обмотка трансформатора
• Нейтральная втулка трансформатора
• Мультишпилька
• Многопроволочный
• Мультишпилька/поводок

Применение

• В помещении
• Открытый
• Загрязненный
• Низкотемпературный

Окружающая среда

• Воздух-воздух
• Воздух в масло
• Масло к маслу

Напряжение

• До 5 кВ
• 5-17кВ
• 18-25кВ
• 25кВ+

Номинальный ток

• До 1200
• 1200-2000
• 2000 +

Очистить все

• Стрелка влево
• Страница 1 из 2
• Стрелка вправо

PCYBF

• для внутреннего обслуживания
• среда воздух-воздух
• Применение в шинопроводах

Подробности
Правая стрелка

PFF

• для внутреннего обслуживания
• среда воздух-масло
• до 2,5кВ/45кВ БИЛ
• до 6000 ампер
• 3,00–5,00” ниже диаметра фланца

Подробности
Правая стрелка

PIBC/PCYBC

• для внутреннего обслуживания
• среда воздух-воздух
• до 15кВ/95кВ БИЛ
• до 3000 ампер
• 3,09–4,25 дюйма ниже диаметра фланца

Подробности
Правая стрелка

PIBG/PCYBG

• для внутреннего обслуживания
• среда воздух-воздух
• до 28кВ/150кВ БИЛ
• Модели на 1200 и 2000 А
• 3,88” ниже диаметра фланца

Подробности
Правая стрелка

PIBK/PCYBK

• для внутреннего обслуживания
• среда воздух-воздух
• до 28кВ/150кВ БИЛ
• Модели на 1200 и 2000 А
• бесфланцевый тип

Подробности
Правая стрелка

PIBMB/PCYBMB

• для внутреннего обслуживания
• среда воздух-воздух
• до 15кВ/95кВ БИЛ
• до 2000 ампер
• внутреннее шаровое соединение

Подробности
Правая стрелка

PIBML

• для внутреннего обслуживания
• среда воздух-масло
• до 37 клемм

Подробности
Правая стрелка

PIBMS

• для внутреннего обслуживания
• воздух-масляная среда
• до 37 шпилек

Подробности
Правая стрелка

PIBMSL

• для внутреннего обслуживания
• среда воздух-масло
• до 31 клеммы

Подробности
Правая стрелка

PIBQ/PCYBQ

• для внутреннего обслуживания
• среда воздух-воздух
• до 35кВ/170кВ БИЛ
• Модели на 1200 и 2000 А
• 4,75” ниже диаметра фланца

Подробности
Правая стрелка

PIBS/PCYBS

• для внутреннего обслуживания
• среда воздух-воздух
• до 28кВ/150кВ БИЛ
• до 1000 ампер
• 3,00 дюйма ниже диаметра фланца

Подробности
Правая стрелка

PIPD/PCYPD

• для внутреннего обслуживания
• среда воздух-воздух
• до 38кВ/200кВ БИЛ
• до 4000 ампер
• тип носика

Подробности
Стрелка вправо

• Стрелка влево
• Страница 1 из 2
• Стрелка вправо

Что такое втулки?

Электрические вводы являются важными компонентами для широкого спектра электрооборудования, такого как трансформаторы, шунтирующие реакторы и распределительные устройства. Эти устройства обеспечивают необходимый изолирующий барьер между проводником под напряжением и токопроводящим корпусом электрического аппарата при потенциале земли. Эта важная функция позволяет вводам проводить ток высокого напряжения через токопроводящий барьер корпусов оборудования. Вводы Polycast спроектированы таким образом, чтобы предотвратить электрический сбой из-за пробоя или пробоя, ограничить нагрев при номинальном токе и выдержать механические нагрузки от кабельной нагрузки и теплового расширения.

Внутренняя изоляция проходного изолятора должна выдерживать электрические нагрузки, которым он подвергается в процессе эксплуатации. Эти напряжения вызваны разностью потенциалов от проводника, находящегося под напряжением, к заземленным компонентам, через которые проходит проходной изолятор. В приложениях среднего и высокого напряжения внутренняя изоляция также должна ограничивать возникновение частичных разрядов (ЧР), которые могут постепенно ухудшать свойства и способность изоляции.

Внешняя изоляция вводов имеет специальные конструктивные элементы, такие как количество звеньев и путь утечки, чтобы обеспечить разделение между точками подключения ВН под напряжением и потенциалом земли на внешней стороне детали. Целью этих функций является предотвращение образования сухой дуги (перекрытия) и ползучести (утечки). Сухая дуга, классифицированная BIL, требует достаточного расстояния, чтобы шина выдерживала электрические импульсы от коммутации и ударов молнии. Эти события могут вызвать перекрытие, когда электрическая дуга образуется от высоковольтного проводника непосредственно к земле, если расстояние недостаточно для напряжения. Ползучесть (утечка) происходит, когда загрязнение накапливается на поверхности проходного изолятора и создает токопроводящий путь для прохождения тока по поверхности. Включение навесов в конструкцию ввода эффективно увеличивает поверхностное расстояние ввода между клеммой ВН и землей для предотвращения потерь при утечке.

Polycast производит внутренние и наружные эпоксидные вводы для применения в распределительных устройствах, трансформаторах и силовых установках как низкого, так и среднего классов напряжения. Наши вводы разработаны и испытаны на соответствие применимым стандартам CSA, IEC, NEMA и IEEE.

Вводы низкого напряжения рассчитаны на напряжение до 5 кВ/60 кВ BIL, а вводы среднего напряжения рассчитаны на напряжение до 46 кВ/250 кВ BIL.

Polycast производит втулки из эпоксидной смолы, которые являются идеальной заменой фарфоровым втулкам и имеют много преимуществ. См. нашу статью о втулках из эпоксидной смолы и фарфоровых втулках 9.0007

Вводы для распределительных устройств

Вводы обеспечивают необходимую изоляцию, когда линия высокого напряжения проходит через металлический лист или раму, находящуюся под потенциалом земли. Первичные разъединительные вводы являются ключевыми компонентами распределительного устройства, которые служат точками подключения для подачи питания в сеть после распределительного устройства.
Первичные разъединительные втулки всегда подвергаются воздействию приложенного напряжения внутри распределительного устройства. Следовательно, они, скорее всего, будут первым элементом, который исследует электрический пробой между закрытым проводником и окружающими его заземленными металлическими конструкциями.

Вводы для трансформаторов

Ввод трансформатора представляет собой изолирующее устройство, позволяющее проводнику, находящемуся под напряжением, проходить через заземленный бак трансформатора. Втулка стержневого типа имеет встроенный проводник, в то время как втулка с тяговым или тяговым стержнем имеет возможность установки отдельного проводника через его центр.
Сплошные вводы (объемного типа) и вводы с градуированной емкостью (конденсаторного типа) представляют собой две основные формы конструкции вводов:

• Сплошные вводы с фарфоровым или эпоксидным изолятором обычно используются в качестве точек соединения со стороны обмотки низкого напряжения трансформатора снаружи трансформатора.

Вводы с градуированной емкостью

• используются при более высоких напряжениях сети. По сравнению со сплошными втулками они относительно сложны по конструкции. Чтобы справиться с высокими напряжениями электрического поля, возникающими при более высоких напряжениях, вводы с градуированной емкостью оснащены внутренним экраном с градуированной емкостью, который встроен между центральным токопроводящим проводником и внешним изолятором. Целью этих токопроводящих экранов является уменьшение частичных разрядов за счет управления электрическим полем вокруг центрального проводника, чтобы напряжение поля равномерно концентрировалось внутри изоляции проходного изолятора.

Трансформатор распределительного устройства

распределительного устройства втулок Эластимолд 200Амп 600Амп высоковольтный

Главная >
Продукты >
Эластимолд локти | Разъемы локтя нагрузки и мертвые локоть> втулки Elastimold — 200 Amp и 600 Amp высокого напряжения втулках трансформатора

Elastimold втулки — 200 Amp & 600 Amp Высокие выходы с высоким трансформаторами высокого напряжения

Elastimold 200 Amp и 600 Ampa Высокие выключатели . предназначены для использования на трансформаторах, распределительных устройствах и другом электрическом оборудовании среднего и высокого напряжения.

Вводы трансформаторов включают стандартные интерфейсы IEEE 386 и изготовлены из литой эпоксидной смолы с фланцами из нержавеющей стали для монтажа с помощью сварки или хомутов с прокладками.

Высоковольтные распределительные устройства и вводы трансформаторов доступны для использования на оборудовании с воздушной, масляной или элегазовой изоляцией, а также доступны в вариантах, предназначенных для погружного, накладного, внутреннего, наружного и других применений. Дополнительные опции включают в себя прижимные скобы и сменные шпильки для втулок на 200 ампер.

➡ См. также: Нагрузочные и тупиковые угловые соединители

Силовые и высоковольтные подземные кабельные аксессуары

Соединения СН ВН | Прекращения | Соединители | Локти | Соединения | Ремонт | Предохранители

200 А и 600 А Втулки трансформатора распределительного устройства высокого напряжения

Серия втулок для оборудования Elastimold	Описание	Класс напряжения	Номер детали Elastimold	Длина хвостовика втулки	Примечания
	Колодец с коротким стержнем, язычками и незаменяемой шпилькой колодца	15/25 кВ 35 кВ	K1601PC-S1 L1601PC-S1	2¾”	N3, 7, 12
	Колодец с коротким стержнем, с выступами и сменной шпилькой колодца	15/25 кВ 35 кВ	К1601ПК-С1-Р L1601PC-S1-R	2¾”	N1, 3, 7, 12
	Колодец с коротким хвостовиком без язычков и несменной шпильки колодца	15/25 кВ 35 кВ	K1601PC-S2 L1601PC-S2	2¾”	N3, 7, 12
	Колодец с коротким стержнем без петель и со сменной шпилькой колодца	15/25 кВ 35 кВ	К1601ПК-С2-Р Л1601ПК-С2-Р	2¾”	N1, 3, 7, 12
	Колодец с длинным стержнем, с фиксаторами и незаменяемой шпилькой колодца	15/25 кВ 35 кВ	K1601PC-T1 L1601PC-T1	9¼”	N3, 7, 12
	Колодец с длинным стержнем, с выступами и сменной шпилькой колодца	15/25 кВ 35 кВ	К1601ПК-Т1-Р Л1601ПК-Т1-Р	9¼”	N1, 3, 7, 12
	Колодец с длинным стержнем без язычков и несменной шпильки колодца	15/25 кВ 35 кВ	K1601PC-T2 L1601PC-T2	9¼”	N3, 7, 12
	Колодец с длинным стержнем без петель и со сменной шпилькой колодца	15/25 кВ 35 кВ	К1601ПК-Т2-Р Л1601ПК-Т2-Р	9¼”	N1, 3, 7, 12
	200A Втулка тупика 200A Втулка тупика 200A Втулка тупика	15/25 кВ 15/25 кВ 15/25 кВ	К180С4 К180Т4 К180С4	2 9⁄ 16 ” 7 11/32” 9¼”	N3, 8, 11
	600A Втулка с коротким стержнем без шпильки 600A Втулка с коротким стержнем без шпильки 600A Медная втулка с коротким стержнем без шпильки	15/25 кВ 35 кВ 15/25 кВ	К650С1 750С1 К675С1	2 15⁄16″	N2, 5, 9, 12, 13 N2, 5, 10, 12, 14 N3, 5, 9, 12, 13
	600A Втулка с длинным хвостовиком без шпильки 600A Медная втулка с длинным хвостовиком без шпильки 600A Втулка с длинным хвостовиком без шпильки 600A 12″ Втулка с длинным хвостовиком без шпильки	15/25 кВ 15/25 кВ 35 кВ 35 кВ	К650Т1 К675Т1 750Т1 750Л12	8 9⁄16″ 8 9⁄16″ 8 9⁄16″ 12″	N2, 5, 9, 12, 13 N3, 5, 9, 12, 13 N2, 5, 10, 12, 14 N2, 5, 10, 12, 14
	600A Пневматическая втулка с длинным хвостовиком без шпильки 600A Cu Пневматическая втулка с длинным хвостовиком. с/Шпилька Чехлы и воротники для K600T1 для использования в воздухе	15/25 кВ 15/25 кВ 15/25 кВ	К650ТБК К675ТБК 600БК	8 9⁄16″	N2, 4, 9, 6, 12 N3, 5, 9, 6, 12 N6



N1. Сменная шпилька приобретается отдельно. Укажите 1601RS.
N2. Оснащен стандартным алюминиевым стержнем.
N3. Оснащен медным токопроводящим стержнем.
N4. Включает шпильку с резьбой 5⁄8-11 на коленчатом конце.
N5. Включает резьбовое отверстие 5⁄8-11 на коленчатом конце.
N6. Обеспечивает повышенную ползучесть и удар.
N7 . Включает транспортировочный колпачок 1601PPC1.
N8. Включает транспортировочный колпачок 180PPC.
N9. Включает транспортировочный колпачок 650PPC.
N10. Включает транспортировочный колпачок 750PPC1.
N11. Парковочные стойки для тупикового оборудования на 200 А доступны как отдельные позиции. Укажите 151PS.
N12. Парковочные стойки для 200-амперных и 600-амперных тормозных устройств доступны как отдельные позиции. Укажите 160PS.
N13. Алюминиевая шпилька доступна отдельно. Укажите 650SA.
N14. Алюминиевая шпилька доступна отдельно. Укажите 750SA.

Вводы трансформаторов Elastimold на 200 и 600 А

Если вам требуется техническая поддержка по выбору компонентов для втулок трансформаторов высоковольтных распределительных устройств Elastimold на 200 и 600 А, свяжитесь с нами.

Существует полный ассортимент кабельных вводов СН-ВН для проходных колодцев электрооборудования, вставных вводов нагрузки (стандартных, удлиненных и проходных), которые совместимы с коленчатыми соединителями нагрузки (включая сменные, ремонтные, плавкие и заземляющие колена).
